透明导电薄膜材料的制备及其在电子学领域中的应用
透明导电薄膜的制备方法及性能研究
透明导电薄膜的制备方法及性能研究引言透明导电薄膜作为一种具有重要应用前景的材料，在电子器件、光伏领域等方面具有广泛的应用。
因此，对透明导电薄膜的制备方法及性能进行研究具有重要意义。
本文将围绕透明导电薄膜的制备方法和性能进行详细探讨，旨在提供相关研究的最新进展和未来发展方向。
一、透明导电薄膜的制备方法1. 喷雾法喷雾法是制备透明导电薄膜的一种常用方法。
通过将导电材料以溶胶或乳液形式喷雾于基底表面，随后利用高温烧结、烘干或光照处理等方法制备薄膜。
这种方法具有操作简单、成本较低的优势，能够制备大面积的透明导电薄膜。
2. 溅射法溅射法是一种物理气相沉积技术，可通过在真空环境下将固态导电材料溅射于基底上制备薄膜。
该方法具有高控制性和高纯度的优点，能够制备出优异的透明导电薄膜。
然而，溅射法制备薄膜过程中的高温或离子轰击可能对基底材料造成损伤，需要进一步改进。
3. 热原子层沉积法热原子层沉积法是采用化学反应来制备透明导电薄膜的一种方法。
该方法利用原子层沉积技术，通过将导电材料的前体物质分子在基底上进行表面反应沉积，形成均匀的薄膜。
这种方法具有较高的晶格质量和较好的导电性能，并且对基底的伤害较小。
二、透明导电薄膜的性能研究1. 透明性能透明导电薄膜的透明性能是其重要的性能指标之一。
透明性能主要取决于薄膜的可见光透过率和红外透过率。
高透过率可以提高光伏器件的光电转换效率，因此，提高透明性能是制备高效透明导电薄膜的关键。
2. 导电性能透明导电薄膜的导电性能与其电阻率直接相关。
低电阻率意味着更好的导电性能。
导电性能的好坏取决于导电薄膜的化学成分、晶体结构以及杂质含量等因素。
提高导电性能可以使透明导电薄膜在电子器件等领域具有更广泛的应用。
3. 机械性能透明导电薄膜的机械性能直接影响其在实际应用中的稳定性和可靠性。
优异的机械性能可以提供薄膜的耐磨、耐划伤和抗拉伸等特性。
因此，针对透明导电薄膜的机械性能进行研究，对于材料的实际应用具有重要意义。
透明导电薄膜
透明导电薄膜介绍透明导电薄膜是一种具有透明性和导电性的薄膜材料。
它在透明电子器件、光电器件以及柔性电子器件等领域具有广泛的应用。
透明导电薄膜可以使光线透过并具有电导性能，可以用来制造触摸屏、太阳能电池、有机发光二极管（OLED）等先进电子产品。
制备技术透明导电薄膜的制备主要有以下几种技术：1.溅射法：这种方法是通过高能离子轰击基底材料，使目标材料从靶上脱落，并最终沉积在基底上形成薄膜。
这种方法制备的透明导电薄膜具有良好的电导性能和透明性，但成本较高。
2.化学气相沉积法（CVD）：这是一种将气体物质沉积在基底上形成薄膜的方法。
通过控制反应气体的流量和温度，可以获得具有高透明性和高导电性的薄膜。
3.溶液法：这种方法是将透明导电材料溶解在溶液中，然后通过浸涂、印刷或喷涂等方式将溶液涂覆在基底上，形成薄膜。
这种方法成本低、工艺简单，适用于大面积薄膜的制备。
透明导电材料常见的透明导电材料有以下几种：1.氧化锌薄膜：这种薄膜具有优良的透明性和导电性能，是一种非常重要的透明导电薄膜材料。
氧化锌薄膜可以通过溅射法、CVD法等多种方法制备。
2.氧化铟锡薄膜（ITO）：这是目前应用最广泛的透明导电薄膜材料之一。
它具有优良的透明性和导电性能，适用于各种光电器件的制备。
3.氧化铟锌薄膜（IZO）：这种薄膜是氧化铟锡薄膜和氧化锌薄膜的复合材料，具有较高的透明性和良好的导电性能。
IZO薄膜在柔性电子器件领域有广泛的应用。
应用领域透明导电薄膜在多个领域具有广泛的应用：1.触摸屏：透明导电薄膜广泛应用于触摸屏技术中。
透明导电薄膜作为触摸屏的导电电极，可以实现通过触摸屏操作电子设备的功能。
2.太阳能电池：透明导电薄膜用作太阳能电池中的透明导电电极，可以实现光的透过和电的导通，提高太阳能电池的转换效率。
3.有机光电子器件：透明导电薄膜可以用作有机发光二极管（OLED）的导电电极，实现有机光电子器件的制备。
4.柔性电子器件：透明导电薄膜具有柔性特性，可以应用于柔性电子器件的制备，如柔性电子显示器、柔性电池等。
新型透明导电薄膜在光电子器件中的应用前景
新型透明导电薄膜在光电子器件中的应用前景随着科技的不断进步和人们对高性能光电子器件的需求增加，新型透明导电薄膜逐渐成为研究的热点。
透明导电薄膜是一种具有高透明度和高导电性能的薄膜材料，广泛应用于太阳能电池、液晶显示器、光电传感器等光电子器件。
本文将通过对新型透明导电薄膜的特点和在不同光电子器件中的应用前景的论述，探讨其在光电子技术领域的潜力。
一、新型透明导电薄膜的特点新型透明导电薄膜相比传统材料具有以下特点。
首先，它们具有优异的透明性。
在可见光范围内，新型透明导电薄膜的透射率高达90%以上，可以保证光电子器件的良好视觉效果。
其次，它们具有良好的导电性能。
新型透明导电薄膜的电阻率低，能够在不损失透明性的前提下实现高效的电导，有效提高光电子器件的性能。
此外，它们还具有优异的机械柔性和化学稳定性，易于加工和集成到复杂器件结构中。
二、新型透明导电薄膜在太阳能电池中的应用前景太阳能电池是一种将太阳能转化为电能的设备，而新型透明导电薄膜在太阳能电池中有着广阔的应用前景。
首先，它们可以作为太阳能电池的透明电极材料，取代传统的锡氧化物导电膜。
新型透明导电薄膜具有更高的透过率和更低的电阻率，可以提高太阳能电池的光吸收和电流输出效率。
其次，它们可以作为柔性太阳能电池的基底材料，提供良好的柔性、可弯曲的特性，使得太阳能电池能够适应更多的形状和应用场景。
因此，新型透明导电薄膜在太阳能电池领域的应用有望推动太阳能技术的发展。
三、新型透明导电薄膜在液晶显示器中的应用前景液晶显示器是现代电子产品中应用广泛的显示技术，而新型透明导电薄膜在液晶显示器中的应用也具有重要意义。
首先，它们可以作为电容式触摸屏的传感器材料，实现对触摸信号的高效检测。
新型透明导电薄膜的导电性能优异，可以提供稳定的电流传导，使得触摸屏具有更高的灵敏度和响应速度。
其次，它们可以作为光子透过膜材料，调节液晶显示器的透光性能，提高图像的对比度和清晰度。
因此，新型透明导电薄膜在液晶显示器中的应用前景广阔，有望改善人们的视觉体验。
透明导电薄膜材料的制备及其应用研究
透明导电薄膜材料的制备及其应用研究透明导电薄膜材料是具有优异的透明性和导电性的材料，主要用于触摸屏、智能手机、液晶显示屏、太阳能电池等领域。
在近年来，随着新一代智能物联网和智能制造的发展，透明导电薄膜材料的应用需求不断增加，迫切需要开展相关研究。
本文旨在介绍透明导电薄膜材料的制备及其应用研究最新进展。
一、透明导电薄膜材料的制备方法目前，透明导电薄膜材料的制备主要有四种方法，分别为物理方法、化学方法、生物法以及复合方法。
1. 物理方法物理方法是通过物理作用从材料中去除杂质、提高电子迁移速率等方式来制备透明导电薄膜材料，主要包括蒸发法、溅射法、离子束法等。
其中，蒸发法是以高温下将材料加热至蒸发状态，通过气相沉积的方式进行材料沉积；溅射法是利用惰性气体离子轰击靶材，使靶材表面产生材料离子，然后通过扩散源向基底材料进行沉积；离子束法则是利用离子束束流轰击材料表面，使表面发生置换反应，从而形成透明导电薄膜。
2. 化学方法化学方法是通过化学反应从溶液中控制自组装，形成透明导电薄膜材料，主要包括溶剂热法、水热法、溶胶-凝胶法等。
其中，溶剂热法利用溶剂在高温或高压下的变化，形成自组装现象，从而得到透明导电薄膜。
水热法则是通过溶剂中的水形成水合物，进行自组装，从而形成透明导电薄膜。
溶胶-凝胶法则是通过在溶胶体系中形成凝胶粒子，进行自组装，形成透明导电薄膜。
3. 生物法生物法是通过生物技术手段制备透明导电薄膜，主要包括生物小分子材料、生物体内外骨架、生物合成纳米材料等。
其中，生物小分子材料是自然生物体中能够随机配位，形成透明导电材料的小分子材料；生物体内外骨架是基于蛋白质、细胞等形成的骨架结构进行制备；生物合成纳米材料则是采用生物合成方法得到的纳米材料，具有生物特性与透明导电材料性质相结合的优点。
4. 复合方法复合方法是将两种或以上的材料通过物理或化学反应结合，形成透明导电薄膜材料，主要包括汽相沉积-电沉积、共沉淀-电沉积、化学气相沉积-氟离子注入等。

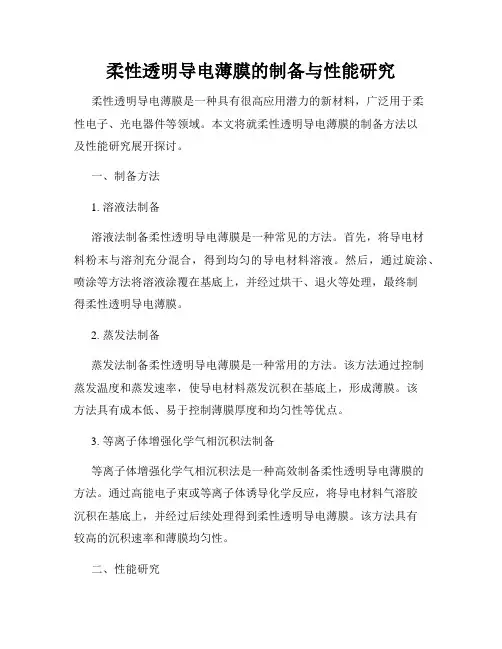

柔性透明导电薄膜的制备与性能研究
柔性透明导电薄膜的制备与性能研究柔性透明导电薄膜是一种具有很高应用潜力的新材料，广泛用于柔性电子、光电器件等领域。
本文将就柔性透明导电薄膜的制备方法以及性能研究展开探讨。
一、制备方法1. 溶液法制备溶液法制备柔性透明导电薄膜是一种常见的方法。
首先，将导电材料粉末与溶剂充分混合，得到均匀的导电材料溶液。
然后，通过旋涂、喷涂等方法将溶液涂覆在基底上，并经过烘干、退火等处理，最终制得柔性透明导电薄膜。
2. 蒸发法制备蒸发法制备柔性透明导电薄膜是一种常用的方法。
该方法通过控制蒸发温度和蒸发速率，使导电材料蒸发沉积在基底上，形成薄膜。
该方法具有成本低、易于控制薄膜厚度和均匀性等优点。
3. 等离子体增强化学气相沉积法制备等离子体增强化学气相沉积法是一种高效制备柔性透明导电薄膜的方法。
通过高能电子束或等离子体诱导化学反应，将导电材料气溶胶沉积在基底上，并经过后续处理得到柔性透明导电薄膜。
该方法具有较高的沉积速率和薄膜均匀性。
二、性能研究1. 透明度柔性透明导电薄膜的透明度是评价其性能的重要指标之一。
透明度高意味着薄膜能够有效透过光线，适用于透明电子器件等领域。
因此，在制备过程中，需要选择适当的导电材料和优化工艺，以提高薄膜的透明度。
2. 导电性能导电性能是评价柔性透明导电薄膜的关键指标之一。
导电薄膜要具有低电阻率、低片内电阻和稳定的导电性能。
常用的评价指标包括薄膜的电阻率、载流子迁移率等。
研究人员通过改变导电材料的配比、优化制备工艺等方式来提高薄膜的导电性能。
3. 机械强度由于柔性导电薄膜常应用于弯曲、拉伸等特殊环境中，因此其机械强度是一个重要的研究方向。
通过选择适当的基底材料、调整导电材料的厚度等，可以提高薄膜的机械强度，使其能够承受一定的拉伸和弯曲等应力。
4. 热稳定性柔性透明导电薄膜在加热过程中可能会发生结构变化，导致性能下降。
因此，研究薄膜的热稳定性是很重要的。
研究人员在制备过程中引入交联剂、增加退火工艺等方式，提高薄膜的热稳定性。
透明导电薄膜材料的制备及其性能研究
透明导电薄膜材料的制备及其性能研究近年来，随着电子工业的不断发展，透明导电薄膜材料在各种电子器件中扮演着越来越重要的角色。
透明导电薄膜材料具有良好的导电性和透明性，可以应用于太阳能电池板、液晶显示器、触摸屏、电热器、电器剪、电子纸、智能玻璃等多个领域。
本文将介绍透明导电薄膜材料的制备方法和性能研究进展。
一、透明导电薄膜材料的制备方法1. 溅射法溅射法是制备透明导电薄膜的主要方法之一。
该方法的原理是将两种或多种金属制成薄膜，使它们在热点上扰动或冲击，使金属离子得到激发，进而形成等离子体。
随着副反应的发生，等离子体离子可以被加速至高速，直到它们撞击底部的晶体衬底。
这样，金属薄膜就被沉积在衬底上，并形成透明导电薄膜。
溅射法制备的透明导电薄膜具有良好的光学性能和电学性能，但成本较高。
因此，目前工业上生产透明导电膜的主要方法还是化学气相沉积法和溶液法。
2. 化学气相沉积法化学气相沉积法（CVD）是利用气相反应制备薄膜的一种方法。
它基于气态前体在固体表面发生化学反应的原理制备薄膜。
通过CVD方法制备透明导电薄膜可以在常温下进行，并且可以制备大面积的薄膜。
但CVD方法也有一些局限性，如在反应过程中如果选择不适当的前体，可能会导致副产物的生成，影响薄膜的生长质量，同时CVD方法的成本也较高。
3. 溶液法溶液法是一种利用透明导电涂料来制备透明导电薄膜的方法。
透明导电涂料是由透明导电材料和粘结剂等成分组成的溶液。
通过涂覆透明导电涂料到基板上，然后在一定的条件下制备透明导电薄膜。
该方法制备透明导电薄膜的过程简单易行，成本较低，是目前应用最广泛的制备透明导电薄膜的方法。
但是由于涂料的制备过程和涂覆的条件会对薄膜的质量产生影响，所以目前该方法的应用仍存在一定的局限性。
二、透明导电薄膜的性能研究进展1. 电学性能透明导电薄膜材料的电学性能是制备透明导电薄膜时需要考虑的最重要因素之一。
常用的评价指标包括电阻率和透过率等。
为了提高透明导电薄膜的电阻率，研究者通常采用掺杂法和合金化等方法来改善电学性能。
ito导电膜原理
ito导电膜原理ITO导电膜是一种常见的导电膜材料，具有优良的光学和电学性能。
它被广泛应用于电子显示器、太阳能电池、触摸屏等领域。
本文将介绍ITO导电膜的原理及其在各个领域的应用。
ITO导电膜的原理主要基于其材料特性。
ITO是铟锡氧化物（Indium Tin Oxide）的简称，它是一种无机材料，具有透明、导电的特性。
ITO薄膜通常通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法制备。
ITO导电膜的导电机制主要是由于铟离子（In3+）和锡离子（Sn4+）在氧气的作用下形成了氧化物晶格，并通过掺杂的方式引入了一定数量的自由电子。
这些自由电子在ITO薄膜中能够自由移动，从而形成了良好的电子导电性。
同时，ITO薄膜的晶格结构对光的透过性也有一定影响，使得ITO导电膜既具有良好的导电性能，又具备较高的透光率。
ITO导电膜在电子显示器中的应用非常广泛。
例如，在液晶显示器中，ITO导电膜作为透明电极，被用于驱动液晶分子的排列，实现图像的显示。
而在有机发光二极管（OLED）中，ITO导电膜则用作电极材料，使得电子和空穴能够在导电膜中注入并发光。
此外，ITO 导电膜还可以用于电子墨水屏、柔性显示器等各种新型显示技术中。
除了电子显示器，ITO导电膜还在太阳能电池领域有着广泛的应用。
在太阳能电池中，ITO导电膜作为透明电极，用于收集光电池发出的电流。
由于ITO导电膜具有较高的透光率和导电性能，能够最大限度地提高太阳能电池的光电转换效率。
ITO导电膜还被广泛应用于触摸屏技术中。
触摸屏是一种通过感应用户触摸位置来实现交互的技术，而ITO导电膜则作为触摸屏的感应电极。
当用户触摸屏幕时，ITO导电膜上的电流会发生变化，从而被感应器检测到，并通过算法计算出触摸位置。
ITO导电膜在触摸屏技术中的应用使得触摸屏具有了高灵敏度和精准度。
ITO导电膜是一种重要的导电材料，其原理基于铟锡氧化物的导电特性。
它在电子显示器、太阳能电池、触摸屏等领域具有广泛的应用。
透明导电薄膜TCO之原理及其应用发展
透明导电薄膜TCO之原理及其应用发展透明导电薄膜（Transparent Conductive Films，TCO）是一种在光学透明度和电导率之间取得平衡的薄膜材料。
原理上，TCO薄膜是通过掺杂导电材料到光学材料中，达到同时具有高透明度和高电导率的效果。
TCO薄膜的主要原理是靠材料的电子结构来实现。
通常，TCO薄膜由两个主要成分组成：导电材料和基底材料。
导电材料通常是金属氧化物，如氧化锌（ZnO）或氧化锡（SnO2），它们具有高电子迁移率和低电阻率的特点。
基底材料通常是通过掺杂或添加导电剂的透明绝缘体，如玻璃或塑料。
TCO薄膜的应用非常广泛。
其中最重要的应用是透明导电电极，用于太阳能电池、液晶显示器、有机光电器件等光电器件中。
由于TCO薄膜在可见光范围内具有高透明度和低电阻率，所以能够有效传输光线并提供高效的电导率，从而改善光电器件的工作效率。
除此之外，TCO薄膜还常用于光催化、触摸屏、热电器件、光电探测器等领域。
然而，目前TCO薄膜仍然面临一些挑战。
例如，TCO薄膜的电导率和光学透射率之间存在着折中关系，很难在两者之间取得完美的平衡。
此外，一些常用的导电材料，如氧化锌和氧化锡，在高温、高湿度或强光照射条件下容易退化，从而限制了TCO薄膜的长期稳定性。
为了解决这些问题，当前TCO薄膜研究重点在于开发新型材料和改进工艺技术。
例如，研究人员尝试使用新型的导电材料，如氧化铟锡（ITO）和氟化锡（FTO），以提高TCO薄膜的电导率和稳定性。
另外，一些研究还涉及到利用纳米技术和多层结构设计，以进一步改善TCO薄膜的性能。
在未来，随着光电器件和可穿戴设备等领域的不断发展，对性能更好、更稳定的TCO薄膜的需求将会进一步增加。
因此，TCO薄膜的研究和应用前景非常广阔，有望在多个行业中发挥重要作用。
ITO导电玻璃及相关透明导电膜之原理及应用
ITO导电玻璃及相关透明导电膜之原理及应用ITO(氧化铟锡)导电玻璃是一种具有透明度和导电性能的材料，由透明的玻璃基底上涂布一层氧化铟锡薄膜而成。
它的导电性能源自薄膜中的氧化铟锡纳米颗粒，这些颗粒具有优异的导电性质。
以下是ITO导电玻璃及相关透明导电膜的原理和应用。
原理:ITO导电玻璃的导电性原理是利用其在可见光范围内具有很高的透光性和很低的电阻率。
ITO薄膜是一种高度透明的导电材料，其电导率主要由氧化铟和氧化锡的摩尔百分数以及沉积过程中的结晶度和缺陷控制。
氧化铟锡纳米颗粒之间的晶格缺陷能帮助电子从一个颗粒跳到另一个颗粒，从而实现电荷的传导。
应用:1.平板显示器和触摸屏：ITO导电玻璃广泛应用于平板显示器和触摸屏技术中。
它可用于制造透明导电电极，使电子信号能够在屏幕上自由传输。
ITO导电玻璃的高透明性和高导电性能使得屏幕具有清晰度和触摸灵敏度。
2.太阳能电池：ITO导电玻璃也被用于太阳能电池电极中。
由于它的导电性和透明性，ITO薄膜可以作为电池的正极和负极，使得光线可以穿过电极层并和光敏材料发生相互作用，从而产生电流。
3.液晶显示器：ITO导电玻璃也用于LCD显示器中的透明导电电极。
这些导电电极可用于在液晶屏幕上创建电场，控制液晶的定向和排列，从而实现像素的显示和图像的变化。
4.柔性电子学：ITO导电薄膜可以被用于制备柔性电子设备。
由于其高柔韧性和可塑性，ITO导电薄膜可以在弯曲或弯折的形状下维持导电性能，因此可以用于在可弯曲或可折叠的电子设备中，如可弯折的显示屏幕和柔性电子电路中。
5.光学涂层：除了导电性能，ITO导电玻璃还具有抗反射和防紫外线功能。
因此它可以用于制备抗反射涂层和防紫外线涂层，用于光学领域中的镜片、窗户和透镜等。
总结:ITO导电玻璃是一种重要的导电材料，具有高透明性和优异的导电性能，具有广泛的应用潜力。
从平板显示器到太阳能电池，从液晶显示器到柔性电子学，以及光学涂层，ITO导电玻璃在许多领域中都发挥着重要作用。
新型透明导电薄膜在光电子器件中的应用
新型透明导电薄膜在光电子器件中的应用近年来，随着科技的发展，光电子器件的应用领域不断拓宽。
其中，透明导电薄膜作为光电子器件的重要组成部分，发挥着至关重要的作用。
本文将探讨新型透明导电薄膜在光电子器件中的应用，并分析其优势和潜在挑战。
一、透明导电薄膜的概述透明导电薄膜是一种具备高透明性和电导率的材料，能够实现光的穿透以及电流的传导。
传统的透明导电薄膜主要采用氧化铟锡（ITO）材料，然而其成本高昂、柔性差、易碎等问题限制了其在光电子器件中的应用。
因此，研究人员开始寻找新型透明导电薄膜材料。
二、新型透明导电薄膜的应用（一）有机透明导电薄膜有机透明导电薄膜是一种新型材料，具备柔性、可塑性等优势，在柔性光电子器件领域具有巨大的潜力。
该薄膜能够通过有机合成的方法制备，从而实现低成本生产和大面积制备。
此外，与传统的透明导电材料相比，有机透明导电薄膜还具备更好的可替代性和可降解性能。
（二）碳纳米材料透明导电薄膜碳纳米材料透明导电薄膜是近年来备受关注的新型材料之一。
其中，石墨烯和碳纳米管是最具代表性的碳纳米材料，具备优异的导电性和透明性。
这些碳纳米材料可以通过化学还原法、机械剥离法等方法制备成薄膜，具备较高的导电性和机械柔性，适用于柔性光电子器件的制备。
（三）氧化物透明导电薄膜氧化物透明导电薄膜是另一种备受研究的新型材料。
相比于传统的ITO薄膜，氧化物透明导电薄膜具有更低的成本、更好的可替代性和更高的可靠性。
此外，这些氧化物材料还具备优异的光学和电学性能，适用于光电子器件中的透明电极和光电转换层等功能。
三、新型透明导电薄膜的优势（一）优异的导电性能新型透明导电薄膜具备优异的导电性能，能够实现高效的电流传导。
这能够提升光电子器件的性能，并使其在应用中具备更好的稳定性和可靠性。
（二）高透明度新型透明导电薄膜具备高透明度，能够使光线充分穿透，不妨碍观察对象。
这对于相机镜头、液晶显示屏等光学器件的应用尤为重要。
（三）良好的柔性和可塑性相比传统的透明导电薄膜材料，新型透明导电薄膜通常具备较好的柔性和可塑性。
