心电监护仪的使用
心电监护仪使用的操作流程
心电监护仪使用的操作流程简介心电监护仪是一种常用的医疗设备，用于监测和记录患者的心电图。
正确使用心电监护仪可以提供准确的心电信息，帮助医生做出正确的诊断和治疗决策。
本文档将介绍心电监护仪的使用操作流程，帮助用户正确使用心电监护仪。
操作流程下面是心电监护仪的使用操作流程的详细步骤：1.准备阶段–确保心电监护仪处于正常工作状态，电池电量充足。
–检查导联线是否完好，没有断裂或损坏。
–准备好导联电极，确保电极表面清洁，无灰尘或污垢。
2.导连操作–将导联线插入心电监护仪的导联插孔，确保插头与插孔匹配。
–检查导联线与心电监护仪的连接是否牢固，无松动情况。
–将导联电极粘贴在患者身体上相应的位置，根据实际需要选择合适的导联方式。
3.开机操作–按下心电监护仪的电源按钮，启动设备。
–心电监护仪启动后，进入待机状态，等待仪器自检完成。
4.校准设置–心电监护仪自检完成后，进行校准设置。
–根据设备说明书，按照要求进行校准操作。
–确保设备的校准值符合标准要求，确保心电信号的准确性。
5.患者连接–请患者平躺在床上或坐在舒适的位置。
–将导联电极与患者身体贴合，确保电极与皮肤之间没有空隙，保持电极的粘贴牢固性。
6.开始监护–在心电监护仪上选择正确的监护模式，如常规监护、运动监护等。
–确保心电监护仪的记录功能已经开启。
–此时心电监护仪将开始对患者的心电信号进行实时监测和记录。
7.监护结束–当不再需要监护时，按下心电监护仪的停止按钮，结束监护。
–将导联电极从患者身上取下，注意不要用力拉扯导联线。
–关闭心电监护仪的电源。
8.数据处理–将心电监护仪记录的数据导出到电脑或其他设备中。
–使用心电图分析软件对数据进行分析和解读。
–医生可以根据分析结果做出诊断和治疗建议。
注意事项在使用心电监护仪时，需要注意以下事项：•在操作心电监护仪之前，务必熟悉设备的使用说明书，并按照要求进行操作。
•保持心电监护仪的清洁，定期检查设备各部分的工作状态。
•在使用导联电极时，要确保电极表面清洁，保持良好的电导性能。
心电监护仪的使用方法

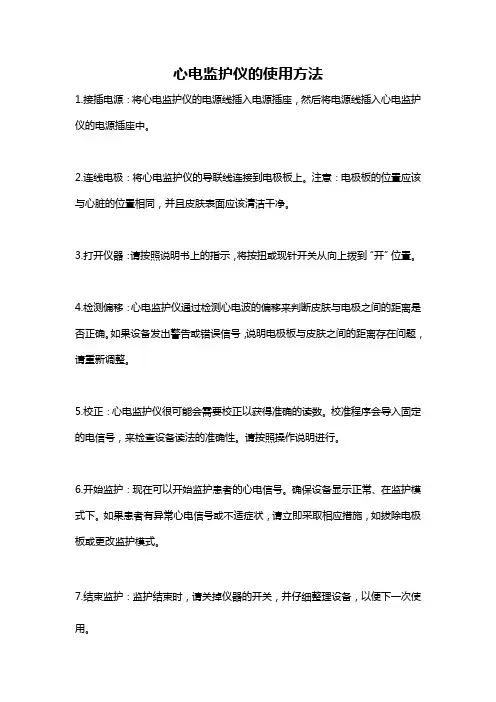

心电监护仪的使用方法
1.接插电源：将心电监护仪的电源线插入电源插座，然后将电源线插入心电监护仪的电源插座中。
2.连线电极：将心电监护仪的导联线连接到电极板上。
注意：电极板的位置应该与心脏的位置相同，并且皮肤表面应该清洁干净。
3.打开仪器：请按照说明书上的指示，将按扭或现针开关从向上拨到“开”位置。
4.检测偏移：心电监护仪通过检测心电波的偏移来判断皮肤与电极之间的距离是否正确。
如果设备发出警告或错误信号，说明电极板与皮肤之间的距离存在问题，请重新调整。
5.校正：心电监护仪很可能会需要校正以获得准确的读数。
校准程序会导入固定的电信号，来检查设备读法的准确性。
请按照操作说明进行。
6.开始监护：现在可以开始监护患者的心电信号。
确保设备显示正常、在监护模式下。
如果患者有异常心电信号或不适症状，请立即采取相应措施，如拔除电极板或更改监护模式。
7.结束监护：监护结束时，请关掉仪器的开关，并仔细整理设备，以便下一次使用。
心电监护仪的使用方法及注意事项
心电监护仪的使用方法及注意事项It was last revised on January 2, 2021心电监护仪的使用方法及注意事项•监护仪以其准确性高、方便、实用日益受到医护人员及其患者、亲属的喜爱、依赖。
日常应用中注意正确操作，细微方面的保养、使用、爱护，会给医护人员带来吏多的方便，为提高医疗护理质量给予很好的帮助。
一、心电监护仪的厂家型号不同使用方法也不同，步骤大致为：1、接电源开机2、接心电监护，通常使用模拟肢导（红黄蓝黑即右上肢、左上肢、左下肢、右下肢）也可根据病人情况选择心导连，在各接头上都标有相应的英文字母。
3、接血氧探头，注意红色发光面和指甲紧贴4、接袖带，调整测血压时间二、使用心电监护时的注意事项：1. 取出心电导联线，将导联线的插头凸面对准主机前面板上的“心电”插孔的凹槽，插入即可2．心电导联线带有5个电极头的另一端与被测人体进行连接，正确连接的步骤：a．将人体的5个具体位置用电极片上的砂片擦试，然后用75\%的乙醇进行测量部位表面清洁，目的清除人体皮肤上的角质层和汗渍，防止电极片接触不良。
b．将心电导联线的电极头与5个电极片上电极扣扣好。
c．乙醇挥发干净后，将5个电极片贴到清洁后的具体位置上使其接触可靠，不致脱落。
d．将导联线上的衣襟夹夹在病床固定好。
并叮嘱病人和医护人员不要扯拉电极线和导联线。
3、请务必连接好地线，这将对波形的正常显示起到非常重要的作用。
三、心电监护仪的使用时连接地线的注意事项：地线连接时应把带有铜片套的一端，接在主机后面板的接地端子上。
（方法是旋开接地端子旋钮帽，把铜片套套上，然后旋紧钮帽）。
地线另一端带有夹子，请夹在建筑设施的公共接地端（自来水管、暖气片上等与大地直接相通的地方）。
切不可随随便便地把地线夹在与接地无关的病床或其他金属上，那样如同没有连接地线。
如果不接地线或地线连接不好可能会造成心电波形干扰较大，同时可能对仪器操作人的人身安全带来伤害。
心电监护仪的使用方法及注意事项

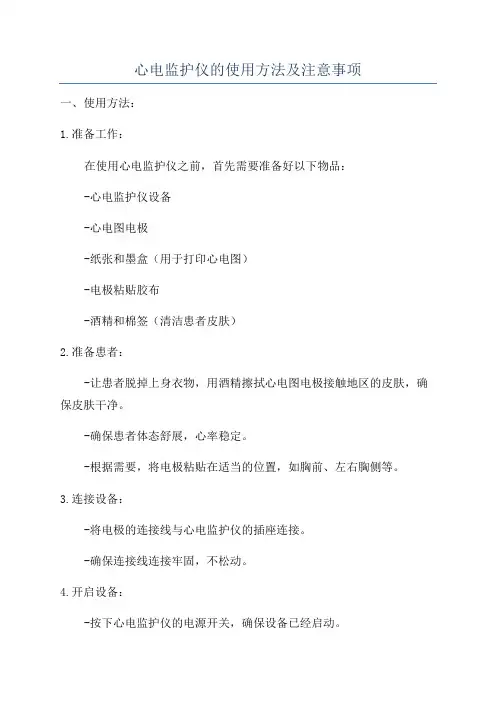

心电监护仪的使用方法及注意事项一、使用方法：1.准备工作：在使用心电监护仪之前，首先需要准备好以下物品：-心电监护仪设备-心电图电极-纸张和墨盒（用于打印心电图）-电极粘贴胶布-酒精和棉签（清洁患者皮肤）2.准备患者：-让患者脱掉上身衣物，用酒精擦拭心电图电极接触地区的皮肤，确保皮肤干净。
-确保患者体态舒展，心率稳定。
-根据需要，将电极粘贴在适当的位置，如胸前、左右胸侧等。
3.连接设备：-将电极的连接线与心电监护仪的插座连接。
-确保连接线连接牢固，不松动。
4.开启设备：-按下心电监护仪的电源开关，确保设备已经启动。
-根据需要选择合适的监护模式，如12导联监护或连续记录模式。
5.记录心电图：-按下“记录”按钮开始记录心电图。
-确保患者保持静止，不要说话或大幅度运动。
-根据需要，记录足够长的时间以获取准确的心电图。
6.保存和打印心电图：-当所需的心电图记录完成后，按下“保存”按钮，将心电图保存到设备的内存中。
-取下电极并清洁患者皮肤。
-根据需要，将保存的心电图打印出来，并在上面标注患者姓名、日期和相关的信息。
二、注意事项：1.电极的选择和使用：-选择适合的电极尺寸和形状，以确保电极与患者皮肤的良好接触。
-在贴附电极时，确保电极与皮肤接触的区域完整，无空隙或松动。
2.患者舒适性：-在安装过程中，确保患者的舒适和隐私受到尊重。
-尽量减少电极与患者皮肤的摩擦，以避免不必要的不适。
3.设备的维护和保养：-定期检查和清洁设备，确保设备处于良好的工作状态。
-根据需要更换纸张和墨盒，并且及时清理打印机的进纸机构。
4.记录和解读心电图：-心电图的解读需要由专业医生进行，不能自行诊断。
5.操作的安全性：-心电监护仪与其他医疗设备一同使用时，应遵循相关的操作规程和安全标准。
-遵守设备的操作规程，以确保操作的安全性和准确性。
6.电源和充电：-确保心电监护仪的电池电量充足或及时充电，以确保设备的正常工作。
-遵循设备制造商的充电和用电指南，以确保正确的操作和充电过程。
心电监护仪的使用及操作流程
心电监护仪的使用及操作流程1. 简介心电监护仪是一种用于监测患者心电活动的医疗设备。
它能够记录患者的心电图，并实时显示心电活动的波形图。
本文将介绍心电监护仪的使用方法及相关操作流程。
2. 准备工作在开始使用心电监护仪之前，需要进行以下准备工作：•确保心电监护仪处于工作状态，并连接到电源；•检查心电监护仪的电极是否完好，并进行必要的更换；•准备好所需的心电监护贴片和导联线。
3. 操作步骤步骤一：准备患者1.让患者脱掉衣物，将导联贴片贴在患者的胸部、四肢或其他需要监测的部位。
注意贴片应紧密贴合皮肤，并确保皮肤干燥、清洁。
步骤二：连接导联线1.将导联线的连接头插入心电监护仪上相应的插槽中，确保插入牢固、不松动；2.将每个导联线的另一端依次连接到贴片上相应的导联脱落防护器上。
注意确保连接正确，并避免导联线相互交叉。
步骤三：启动心电监护仪1.按下心电监护仪的开机按钮，等待设备启动完成；2.检查心电监护仪屏幕上是否显示正常，观察是否有波形图的显示。
步骤四：选择心电图模式1.根据需要选择心电图模式，例如单导联、三导联或十二导联等；2.调整心电监护仪上相关按钮或菜单选项，选择合适的心电图显示方式。
步骤五：开始心电监测1.点击心电监护仪上的开始或记录按钮，使设备开始监测心电活动；2.根据需要，可以设置监测的时间、周期等参数。
步骤六：记录心电图1.心电监护仪会自动记录患者的心电图，并以波形图的形式实时显示在屏幕上；2.可以通过心电监护仪上的相关按钮或菜单选项，将心电图保存到存储设备中，以备后续分析或打印。
步骤七：监测过程中的注意事项1.监测过程中，及时观察心电图波形的变化，注意是否有异常情况的出现；2.如发现异常情况，及时记录相关信息，并通知医生或护士进行进一步处理；3.心电监护仪监测过程中应保持设备和导联线的干燥和清洁，避免妨碍心电信号的正常传输。
4. 关闭心电监护仪1.在使用完心电监护仪后，先停止监测操作；2.关闭心电监护仪的电源，确保设备安全关闭。
心电监护仪操作流程及注意事项
心电监护仪操作流程及注意事项
1、初始设置
当启动心电监护仪时，首先需要进行初始化，根据需要配置不同的参数和设置，让心
电监护仪准备护理。
2、采样信号
调节心电监护仪，打开心电模拟器，护士需要选择采样频率，并将心电模拟器调节到
正确的电平。
确保监护仪正确接收信号，确定心电图质量，然后可以开始监护病人。
3、心电图打印
打开心电监护仪的打印设置，打印心电图，护士需要选择打印的要求，如尺寸和其他
参数，确保护士能正确打印病人的心电图。
4、记录病史和打印报告
护士需要将病人的心电图记录在电子病历中，护士需要输入病史信息，填写监护报告。
1、护士在操作心电监护仪之前，应仔细阅读说明书，确保能正确操作心电监护仪。
2、护士还必须确保监护仪的设备安装正确，并随时检查它的工作状态，以确保它能
正常工作。
3、心电监护仪在使用时，护士应熟悉心电图的基本知识，并正确解读及识别正常及
异常心电图，并及时根据实际情况及时调整设备以保证病人的安全。
4、护士还必须将心电图记录在病人的电子病历中，并详细填写监护报告，以便及时
识别异常，做出正确的决策。
5、心电监护仪操作时须注意维护，定期检查电器、电缆、电源等，以确保心电监护
仪工作正常，确保病人及时护理安全。
总之，心电监护仪操作需要护士严格根据操作指南、熟练掌握设备操作，正确解读心
电图，正确记录病史信息，并经常检查设备的各项参数，以确保监护仪的正常工作及出色
的护理效果。
心电监护仪使用指南
心电监护仪使用指南心电监护仪是一种常用的医疗设备，用于监测和记录人体心脏的电活动。
它广泛应用于医院、急救车和家庭护理中，以提供准确的心脏健康数据。
本文将为您介绍心电监护仪的正确使用方法和注意事项。
一、准备工作在使用心电监护仪之前，请确保设备正常运行并具备以下条件：1. 设备完好无损，电源充足；2. 连接线和电极贴片清洁无损，确保与患者皮肤接触良好；3. 心电图纸或电子显示屏的正常工作。
二、使用步骤1. 为患者确定合适的姿势，一般建议患者平躺在床上，身体舒适放松。
2. 插入设备电源，确保设备开启。
若使用电池供电，请确认电池电量充足。
3. 根据需要选择适当的导联方式，常见的导联方式包括三导联、五导联、十二导联等，根据具体需求选择相应导联方式。
4. 使用清洁湿布或消毒纱布清洁患者皮肤，以保证电极贴片的黏附性能。
5. 将电极贴片正确粘贴在患者的胸部、肢体等适当部位。
注意保持电极与皮肤的紧密接触，避免贴片脱落影响监护效果。
6. 调节心电监护仪的控制面板，选择合适的增益和滤波器设置，以获得清晰的心电信号。
7. 按下记录按钮开始心电监护，持续记录所需时间，记录过程中保持监护仪的稳定性。
8. 心电监护结束后，关闭设备电源并将电极贴片清理干净，做好下次使用的准备工作。
三、使用注意事项1. 操作前请仔细阅读设备的使用说明书，了解每项功能及操作要领。
2. 心电监护仪属于专用医疗设备，非专业人士请遵循医生或专业人员的指导使用。
3. 患者使用心电监护仪时，应保持平静和放松，避免剧烈运动和异常呼吸等行为，以免干扰心电信号的采集。
4. 心电监护仪的接线和电极贴片应保持清洁，使用前应检查导线是否有损坏，电极贴片是否黏附良好。
5. 心电监护仪使用过程中如出现异常，应及时停止使用并寻求专业人士协助处理。
6. 长时间使用心电监护仪时，注意设备的散热和电量消耗情况，避免设备过热或电量不足导致监护中断。
四、心电监护数据的解读心电监护仪记录的心电图是医生判断心脏健康状况的重要依据，以下是几个常见的心电波形及其含义：1. P波：代表心房收缩的电活动，正常情况下应呈现正常形态和时间间隔。
心电监护仪的使用及故障处理流程
心电监护仪的使用及故障处理流程1. 简介心电监护仪是一种用于监测心电活动的医疗设备，广泛应用于医院的急诊科、重症监护室、心血管科等部门。
本文将介绍心电监护仪的使用方法和常见故障处理流程，以帮助用户正确操作和维护心电监护仪。
2. 心电监护仪的使用方法2.1 准备工作在使用心电监护仪之前，需要进行一些准备工作，包括以下步骤： - 确保心电监护仪处于正常工作状态，检查电源线和连接线是否完好。
- 为患者准备好电极贴片，要确保电极贴片和患者皮肤的接触良好。
- 连接电极贴片到心电监护仪，确保连接稳固。
2.2 安装电极贴片使用心电监护仪时，需要将电极贴片安装在患者胸部或四肢等部位。
具体步骤如下： 1. 清洁患者的皮肤，确保皮肤干燥和清洁。
2. 将电极贴片粘贴在患者胸部或四肢的适当位置，确保贴片与皮肤贴紧。
3. 将电极贴片的导线插入心电监护仪的对应插孔，确保插孔连接牢固。
2.3 开始监护一切准备就绪后，可以开始使用心电监护仪进行心电监护了。
按照以下步骤进行： 1. 打开心电监护仪的电源，确保电源连接稳定。
2. 调节心电监护仪的设置，例如选择监护模式和心电波形显示样式等。
3. 按下监护开始按钮，心电监护仪开始进行监护。
2.4 操作注意事项在使用心电监护仪时，需要注意以下事项： - 遵循心电监护仪的使用说明书中的操作规范。
- 定期清洁电极贴片，以保持良好的信号传输。
- 注意观察心电波形的变化，如有异常及时采取相应措施。
- 在操作心电监护仪时，保持患者的安全和舒适。
3. 心电监护仪的故障处理流程3.1 常见故障及解决办法在使用心电监护仪时，可能会遇到一些故障情况，以下是一些常见故障及解决办法： 1. 心电波形显示不清晰或消失 - 检查电极贴片是否贴合紧密，如不贴合紧密，重新粘贴电极贴片。
- 检查电极贴片是否老化，如老化，更换新的电极贴片。
- 检查心电监护仪的连接线是否松动，如松动，重新连接。
2. 心电波形漂移或干扰 - 检查电极贴片与心电监护仪的连接是否稳固，如不稳固，重新连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、根据病情协助患者取平卧位或半坐卧位
5、粘贴电极片：暴露胸部，生理盐水纱布清洁皮肤并用干 纱布擦干，定位、粘贴电极片
6、监测SPO2：评估手指皮肤完好，无灰指甲及指甲油， 温暖，末梢血运良好。连接指脉氧探头
3、操作步骤
、
7、血压监测：选择合适部位，箭头指向肱动脉处.
8、根据病人情况或医嘱：调整病人模式、各参数及波幅，
续5min自动不间断测压) ❖ 6、体温(TEMP)：
定义：人体腋下皮肤的温度值，为体表温度。 正常值：36.0~37.0 oC
ห้องสมุดไป่ตู้
五、心电监护操作步骤
1 评估 2 准备
流程或具体步骤
3
4 评价
1、评估
核对医嘱及监测项目 病人年龄、病情、皮肤情况 病人心理状态、合作程度
监护仪性能
评估
2、准备
护士自身准备 监测前的准备 病人准备：皮肤和体位
❖ 检查方法： (1)在仪器没通交流电的情况下， 检查充电电池是否电量耗尽或损 坏。 (2)在仪器接通交流电的情况下， 检查电源插座和仪器相连接的插 座接触是否良好，电源线是否断 路. 请注意保护好监护仪的电池！
2．ECG无波形
❖ 故障现象：接上导联线而无心电波形， 显示屏上显示“电极脱落”或“无信 号接收”。
（四）、体温监护时的注意事项：
1.体温探头正常情况是夹紧于病人腋下，若是昏迷危重者，则可用 胶布将探头粘贴牢实。夹的过松，会使测得数值偏低。 2.因为体温传感器通过金属表面的热传导实现体表温度测量，所以 一定要使探头的金属面与皮肤接触良好，且在五分钟之后可得到稳 定的体表温度 3. 肛温探头应用时病人颇感不适；非必须时可用水银体温计。肛温 插入深度：成人3-5cm，婴儿1.25cm,幼儿2.5cm
设定报警限，出现正常示波信号后开始监护，测第一次
血压
9、整理床单元，取舒适卧位，交代注意事项 10、整理用物，卫生手消毒，记录
3、操作步骤
11、：停止监护时，核对床号、姓名，说明原因，观察监
、
测数据，量血压后关机器
12、去除氧饱和度和血压计连线，摘电极片，分离导联线，干 纱布擦皮肤，拔下电源线
13、协助患者穿好衣服，取舒适卧位，整理床单元
（二）、血氧监护时的注意事项：
❖ 1．血氧探头的插头和主机面板“血氧”插孔一定要插接到位。否则
有可能造成无法采集血氧信息，不能显示血氧值及脉搏值。 2．要求病人指甲不能过长，不能有任何染色物、污垢或是灰指甲。 如果血氧监测很长一段时间后，病人手指会感到不适，应更换另一个 手指进行监护。 3．病人和医护人员也不应碰撞及拉扯探头和导线，以防损坏而影响 使用。 4．血氧探头放置位置应与测血压手臂分开，因为在测血压时，阻断 血流，而此时测不出血氧，且屏幕显示“血氧探头脱落”字样。
14、整理用物，洗手（流动水），记录
心电电极的位置与连接
RA（右臂）白色 V（胸部）棕色 RL（右腿）绿色
LA（左臂）黑色 LL（左腿）红色
推荐的电极的位置
对角安放呼吸电极以便获得 最佳呼吸波（胸式与腹式）
5导联：
❖ 1）左上 (LA，黑) ：放左锁骨中点外下方 或左上肢连接躯干的部位。
❖ 2）右上 (RA，白) ：放右锁骨中点外下方 （避开除颤部位）或右上肢连接躯干的部 位。
多功能监护仪的使用
急诊监护室 毛杰
一 、使用对象：
❖ 凡是病情危重需要进行持续不间断的监测心 搏的频率、节律与体温、呼吸、血压、脉搏 及经皮血氧饱和度等患者 。
二、监护仪的作用
❖ 能对病人进行连续的监测，及时发现医务人 员感觉器官一时不能察觉或来不及察觉的危 急情况，使病人得到及时抢救，在降低死亡 率、减少并发症、提高医疗护理质量上发挥
了确切的功效。
三、监护仪的常见配置
❖ 仪器出厂时所带标准附件： 1、心电导联线一副 2、血压袖带一个（成
人用） 3、体温探头一个 4、指夹式血氧探头 一个 5、220V电源连接线一根 6、说明书一 本 7、电极片两包 8、地线一根 ❖ 可选配附件：
1、儿童式血压袖带 2、有创血压探头（仪 器需另加有创压模块支持）
5．呼吸信号太弱
❖ 故障现象：屏幕显示的呼吸波形太弱，观察 不便。
❖ 检查方法：检查心电电极片是否放置正确， 电极片质量如何以及人体接触电极片的部位 是否清洗干净。
❖ 排除方法：清洗干净人体接触电极片的部位， 正确贴放质量良好的电极片。
❖
呼吸不准或呼吸率为零故障分析
正常呼吸波
肥胖病人或电 极位置不对 非呼吸运动
标准附件
四、 监护仪的使用参数
❖ 1、心率(HR)： 定义：心脏每分钟跳动的次数 正常值：成人为60~100次/分 ❖ 2、呼吸/呼吸率(RESP)： 定义：肺部每分钟呼气和吸气的总周期数 正常值：成人为16~20次/分 ● 3、心电(ECG)：
定义：心电图是心肌产生电位变化的体表记录
。 导联：引导心脏电流流至心电图机的电路 （分三个电极和五个电极两种）
通常故障典型表现及分析
基线不稳
电极的连接是否可靠 （与皮肤、导联线） 病人运动
肌电干扰 交流干扰
病人状态是否紧张
是否可靠接地 电极的导电糊 环境干扰
3．心电基线漂移
❖ 故障现象：心电扫描基线不能稳定在显示屏上，时而 漂出显示区域。
❖ 检查方法：
❖ （1）仪器使用环境是否潮湿，仪器内部是否受潮； ❖ （2）检查电极片质量如何以及人体接触电极片的
7．NIBP充气不足
❖ 故障现象：血压测量时报“袖带太松”或者袖带漏 气，充气压力始终充不上去（低150mmHg），无 法测量。
③（监护）：用于正常监护状态中，可滤除掉 可能导致误报警的伪差。
血压袖带的位置与连接
动脉符号对 准动脉血管
松紧程度以仅能够伸 进一个指头为准
血氧探头的位置与连接
探头 的位 置与 方向
小儿与新生儿采用的专用探头 （方向与连线的固定）
合理设定：病人类型、滤波方式、三/五导、 正常值范围。。。
监测心电图时主要观察指标
（五）、外接电源的注意事项：
1．配电盒质地应优良可靠，插接应牢靠。以 免会出现插头接触不良，使主机不能正常工 作，甚至造成主机电源损坏。 2．供电线路要求：交流电220V±10%(不能 把380V接入配电盒)。以电源供应不间断、稳 定为原则。
多功能监护仪常见故障处理
1．开机无显示
❖ 故障现象：当打开仪器时，屏幕 无显示，指示灯不亮；外接电源 时，电池电压低报警，然后机器 自动关机；未外接电池时，电池 电压低报警，然后自动关机，即 使给机器充电也无用。
电磁干扰：高压电缆、X射线、超声、电 刀。。。
强干扰源！！！
病人状态：病人类型、皮肤、指甲、运动、情绪
安静，稳定的 病人状态
侧翻、起卧、 运动的干扰
3、操作步骤
、
1、核对病人，解释目的、方法和配合要点。评估患 者病情及皮肤情况，询问患者需要并协助解决
2、评估周围环境、光照情况和有无电磁波干扰
3、接通电源，开监护仪再次检查，电极片连导联线上
❖ 3）左下 (LL，红) ：左腋前线第六肋间
❖ 5导联心电监护可以获得I、II、III、AVR、 AVF、AVL、V导联心电图。
❖ 3导联心电监护可以获得I、II、III导联心 电图。
❖ 最常用的是II导联心电图。
❖ 波形的清晰度调整。
①（过滤或手术）：降低了由于其他设备产生 的伪差和干扰。
②（诊断）：一个未经过滤波的ECG，显示最 真实的ECG波。
1、在每个QRS波前找P波
２、在每个P波后找QRS波 ３、测量R-R间歇 ４、测量QRS波群
六、 使用中的注意事项
（一）、心电监护时的注意事项：
1. 取出心电导联线，将导联线的插头凸面对准主机前面板上的“心电” 插孔的凹槽，插入即可。 2．心电导联线带有5个电极头的另一端与被测人体进行连接，正确连接的步骤： a、将心电导联线的电极头与5个电极片上电极扣扣好。 b、将人体的5个具体位置用75%的酒精或生理盐水纱布进行测量部位表面清洁，目 的清除人体皮肤上的角质层和汗渍，防止电极片接触不良。 C、乙醇挥发干净或干纱布擦拭后，将5个电极片贴到清洁后的具体位置上使其接触 可靠，不致脱落。 d．将导联线上的衣襟夹夹在病床固定好。并叮嘱病人和医护人员不要扯拉电极线 和导联线。 3、有地线者请务必连接好地线，这将对波形的正常显示起到非常重要的作用。 注意：应先将电极片连接好后方可贴于病人胸前。
❖ 3）左下 (LL，红) ：左腋前线第六肋间 4）右下 (RL，绿) ：右腋前线第六肋间。
❖ 5) 中间 (V，棕) ：剑突下偏左心前区。
3导联：
❖ 1）左上 (LA，黑) ：放左锁骨中点外下方 或左上肢连接躯干的部位。
❖ 2）右上 (RA，白) ：放右锁骨中点外下方 （避开除颤部位）或右上肢连接躯干的部 位。
6．NIBP测量值不准确
❖ 故障现象：测量所得血压值偏差太大。
❖ 检查方法：检查血压袖带有无漏气，与血压连接的 管道接口是否漏气，或者是否是因为和听诊法存在 主观判断下的差别带来的？
❖ 排除方法：使用NIBP校准功能。这是在用户现场检 验NIBP模块校准值是否正确的唯一可用标准。 NIBP出厂时检验的压力标准差在8mmHg以内。如 果超出则需要更换血压模块。
环境：整洁有电源和插座，无电磁波干扰
用物：治疗车、监护仪、导联线、电极片 生理盐水纱布、干纱布、监护记录单、弯盘
准备
监测前的准备
完好的供电系统和良好接地
接地良好
接地不良好
监测前的准备（合格的传感器：类型、规 格。。。）
润湿 丰富 的导 电糊
适合病人类型的血 氧探头
光洁 的导 联线 接头
适合病人类型 的血压袖带尺 寸（标志线）
