潜水排污泵技术标准
潜水排污泵的技术要求
潜水排污泵的技术要求：1、潜水排污泵能抽送含有碎布、短纤维材料及一般废物和其它一些未处理的污水，并能通过直径为出水口径50%的固体颗粒。
2、潜水排污泵能够在规定的范围内正常工作，无汽蚀发生，运行平稳，无卡死、停滞现象，并具有稳定的压头流量特性，当泵在其特性曲线上一点运行时，电机功率不超载。
3、潜水排污泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.45Mpa，历时30min而无泄漏现象。
4、潜水排污泵在组装后，进行0.2MPa气压试验，历时30min而无泄漏现象。
5、潜水排污泵所有零部件、密封件、防腐涂料等均采用符合国家有关标准的材料，其表面光亮、无砂眼、裂痕等，为防止潜水排污泵由于受介质浸蚀，凡与水接触面均作防盐渍、防腐喷涂处理，表面采用喷丸二次抛光除锈并达到Sa2.5级，然后采用喷涂耐腐蚀环氧树脂粉末的处理方式，涂层厚度大于0.3 mm小于1.4 mm，流道表面光滑平整，可保证涂层使用有效期不小于5年。
6、潜水排污泵叶轮、转子作动平衡试验，平衡精度为G6.3级，振动烈变不大于0.45mms。
7、潜水排污泵采用水套式冷却系统，可以保证在潜水电机完全露出水面的条件下连续运行，运行方式为连续运行、间隙运行或长期停止的恢复运行，每小时允许起动15次而不会引起任何损坏，为了保证电机温升不大于规定要求，在电机结构上设有内外部冷却通风结构，内部通风结构确保电机的温度迅速的通过内风道冷却、外部冷却主要通过水套中流动的介质水将电机表面的温度由介质带走从而达到降温的目的，每台潜水排污泵都有一个完善的、内在冷却系统，电机水冷却夹套包围定子室，叶轮背部的叶片所产生的背压能把泵送液体的部分通过一个循环通道后作为冷却液体在冷却系统中循环。
无论电机部分浸在所泵的液体中或直接曝露在空气中，冷却系统都能保证潜水排污泵能在最高40℃环境温度下连续运行。
8、潜水排污泵机组允许反转，其最大反转转速为运行中的可能出现的最大飞逸转速，为额定转速的130%，在持续时间2min的情况下，各部件不会出现损坏，为保证机组的安全，潜水排污泵在轴承的结构设计、轴承的强度设计、叶轮强度计算时，均按可能出现的最大飞逸反转转速进行设计。
潜水排污泵执行标准
潜水排污泵执行标准潜水排污泵是一种用于排放废水、污水的设备，广泛应用于城市污水处理、工业废水处理、农村污水处理等领域。
为了确保潜水排污泵的安全、高效运行，制定和执行相应的标准显得尤为重要。
首先，潜水排污泵应符合国家相关标准，包括但不限于《潜水电泵通用技术条件》（GB/T 28184-2011）、《潜水排污泵》（GB/T 32161-2015）等标准。
这些标准规定了潜水排污泵的技术要求、性能指标、安全要求等内容，对于生产、销售、使用过程中的各个环节都有明确的规定，有利于保障潜水排污泵的质量和安全性。
其次，潜水排污泵在使用过程中，应严格按照产品说明书和操作手册执行。
操作人员必须经过专业培训，了解潜水排污泵的结构、性能、使用方法等，严格按照操作规程进行操作。
在日常维护保养中，也要按照产品说明书的要求进行，定期进行清洗、检查、润滑等工作，确保潜水排污泵的正常运行。
另外，对于潜水排污泵的安装、调试、维修等工作，也应制定相应的执行标准。
在安装过程中，要严格按照相关规范进行，确保潜水排污泵的安全、稳定安装在指定位置。
在调试和维修过程中，也要按照标准操作，避免因操作不当导致的故障和事故。
最后，潜水排污泵的使用单位应建立健全的管理制度，明确各项工作的责任人和执行标准。
定期进行设备检查、维护、保养工作，及时发现和解决问题，确保潜水排污泵的正常运行。
对于违反执行标准的行为，要及时进行整改和处理，以避免因操作不当而导致的设备故障和安全事故。
总之，潜水排污泵的执行标准对于保障设备的安全、稳定运行至关重要。
只有严格执行相关标准和规范，才能有效防范潜水排污泵在使用过程中出现的各种问题，确保设备的正常运行，为污水处理工作提供可靠的支持。
潜水排污泵标准和技术规范标准[详]
![潜水排污泵标准和技术规范标准[详]](https://img.taocdn.com/s3/m/0f24aa4abcd126fff6050b16.png)

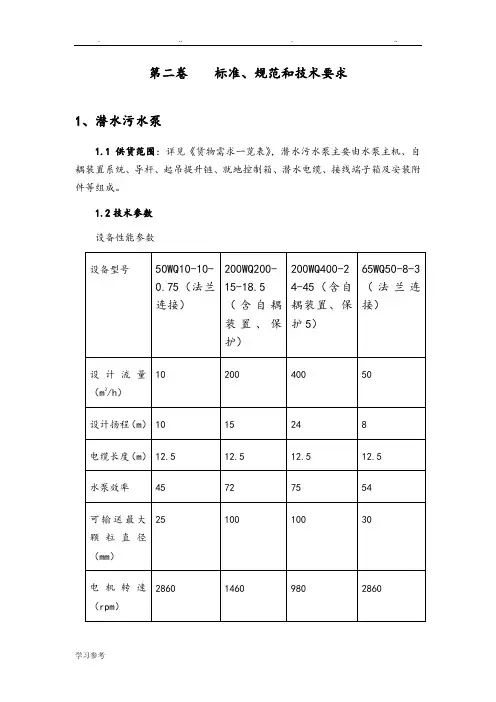

第二卷标准、规范和技术要求1、潜水污水泵1.1供货范围：详见《货物需求一览表》，潜水污水泵主要由水泵主机、自耦装置系统、导杆、起吊提升链、就地控制箱、潜水电缆、接线端子箱及安装附件等组成。
1.2技术参数设备性能参数使用条件：1）工业废水、城市污水（含有固体和长纤维）；2）含有可燃气体的场合；3）水温不超过60℃；4）介质的PH值为2－10。
1.3特性要求：产品主要性能如下：1、电机：三相鼠笼电机，380V三相50HZ，防护等级IP68，定子绝缘等级不低于F级2、轴承：轴承具有足够的承载能力，能承受在任何工况下的轴向和径向载荷，耐高温润滑油脂，轴承寿命不小于100000小时。
3、机械密封：机械密封，使用寿命不小于25000小时。
4、接线室：防水接线室，防水电缆进口防拉、防缠绕保护。
5、多项报警系统：配有漏水、漏电、漏油、过载、欠压、缺相等多项报警保护系统和液位控制系统。
6、全扬程：潜污泵能在任一工况点高效、安全、可靠运行而电机不会过载。
7、泵出水配管法兰应按ISO标准，公称压力1MPa为准。
1.4、采用规范及标准ISO9906/2 《泵验收试验规程》ISO1940/1-73G6.3 《对刚性旋转机械的机械振动平衡要求》JB/T8098-1995 《泵的噪声测量与评价方法》GB/T4942.1-2006 《旋转电机外壳防护分级》GB/T12785-2002 《潜水电泵试验方法》GB/T24674-2009 《潜水排污泵》HJ/T336-2006 《潜水排污泵》1.5、型式及性能（1）型式泵为立式、无堵塞、可拆卸的，叶轮与潜水电机直接联结成一个整体，泵能够输送原污水。
泵在全浸没或部分浸没的条件下连续工作，同时能适应于连续运行，间歇运行和长期停止状态后恢复运行。
泵的设计保证在整个负荷范围内，无震动和无汽蚀地平稳运行。
泵装置的旋转部件经过静平衡和动平衡试验。
设计的装置满足本工程设计所留出的空间，吸入条件，杂物通过能力和装拆条件。
潜水排污泵标准和技术规范
第二卷标准、规范和技术要求1、潜水污水泵1.1供货范围：详见《货物需求一览表》，潜水污水泵主要由水泵主机、自耦装置系统、导杆、起吊提升链、就地控制箱、潜水电缆、接线端子箱及安装附件等组成。
1.2技术参数1.4、米用规范及标准ISO9906/2ISO1940/1-73G6.3JB/T8098-1995GB/T4942.1-2006使用条件：1） 工业废水、城市污水（含有固体和长纤维）；2） 含有可燃气体的场合；3） 水温不超过60C ；4） 介质的PH 值为2- 10。
1.3特性要求：产品主要性能如下：1、 电机：三相鼠笼电机，380V 三相50HZ ,防护等级IP68,定子绝缘等级 不低于F 级2、 轴承：轴承具有足够的承载能力，能承受在任何工况下的轴向和径向载 荷，耐高温润滑油脂，轴承寿命不小于 100000小时。
3、 机械密圭寸：机械密圭寸，使用寿命不小于 25000小时。
4、 接线室：防水接线室，防水电缆进口防拉、防缠绕保护。
5、 多项报警系统：配有漏水、漏电、漏油、过载、欠压、缺相等多项报警 保护系统和液位控制系统。
&全扬程：潜污泵能在任一工况点高效、安全、可靠运行而电机不会过载。
7、泵出水配管法兰应按ISO 标准，公称压力1MPa 为准。
《泵验收试验规程》 《对刚性旋转机械的机械振动平衡要求》 《泵的噪声测量与评价方法》 《旋转电机外壳防护分级》GB/T24674-2009 《潜水排污泵》HJ/T336-2006 《潜水排污泵》1.5、型式及性能(1)型式泵为立式、无堵塞、可拆卸的，叶轮与潜水电机直接联结成一个整体，泵能够输送原污水。
泵在全浸没或部分浸没的条件下连续工作，同时能适应于连续运行，间歇运行和长期停止状态后恢复运行。
泵的设计保证在整个负荷范围内，无震动和无汽蚀地平稳运行。
泵装置的旋转部件经过静平衡和动平衡试验。
设计的装置满足本工程设计所留出的空间，吸入条件，杂物通过能力和装拆条件。
潜污泵技术规范
潜污泵技术规范
1.潜水排污泵采用液位自动控制装置进行自动控制。
液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。
安装在污水池（集水井）内的液位自动控制装置应尽可能远离进水口。
2.根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、合管等。
管材和管件的承压能力不应小于0.6MPa。
3.用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于
2.0m3，潜水排污泵额定流量不小于36m3/h。
4.AS、AV、QW（WQ）、JYWQ各种系列潜水排污泵均有移动式安装和固定式安装两种基本形式。
可按照国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。
其中软管连接移动式安装仅限于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。
5.在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。
国家建筑标准设计图集01S305《小型潜水排污
泵选用及安装》中控制阀门推荐采用闸阀，也可根据需要采用蝶阀止回阀推荐采用球形污水止回阀。
6.单台潜水排污泵重量大于80kg的室内污水池（集水井）检修
孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。
污水泵技术要求-完整版
污水泵技术要求一、设备图纸污水泵功能控制要求1、集水泵坑中设带自动耦合装置的潜污泵两台，一用一备，互为备用。
2、潜水泵由集水泵坑水位自动控制，当坑水位上升至高水位时，一台排水潜水泵工作；当水位下降至低水位时，此台排水潜水泵停止工作，另一台水泵工作。
3、当达到报警水位时，两台泵同时启动，并向中控室发出声光报警。
控制箱设置运行故障报警显示，手动自动转换。
废水泵坑的潜水泵采用自动搅匀无堵塞大通道潜水泵。
4、泵体均配冲洗阀。
潜污泵、控制箱及相应附件均应配套供货。
二、执行标准GB50268-2008《给排水管道工程施工及验收规》GB50242-2002《建筑给排水及采暖工程施工质量验收规》GB50303-2002《建筑电气工程质量验收规》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50171-2012《电气装置安装工程盘、柜及二次回路结线施工验收规》以上规要求如有新旧规更替，按照现行新版规执行。
三、电气部分3.1、根据设计要求，本工程控制箱采用非标控制箱。
控制箱的质量及技术要求必须满足图纸及相关规要求。
箱控制开关、断路器、漏电断路器、接触器、继电器等设备品牌采用质量不低于国知名品牌，如明日、北元品牌，且通过强制性3C认证。
3.2 配电箱表面采用喷塑处理，颜色根据甲要求采用电脑灰与照明、动力配电箱相同，。
保证使用期不出现反锈、褪色、漆面爆皮等现象。
主要低压器件和附件采用国优质品牌产品。
箱零排、地排使用六角螺栓，配电箱采用不低于2mm 厚冷轧钢板制作。
3.3 控制箱盖配置电源、启停指示灯，手动/自动转换开关及手动启停按钮。
控制箱系统配置楼宇自控（BA）系统模拟和数字引入和输出接驳点，留有足够冗余量。
箱断路器采用电动机保护型断路器，长延时过流脱口器整定、瞬时过流脱扣器整定应满足电动机过流、短路和启动要求。
交流接触器选择必须与电动机额定电流相匹配。
电动机运行时箱配线不能出现过热现象。
3.4 自动启泵功能配套液位计，控制线缆、电机电源电缆长度要满足现场使用要求，不低于15米。
水泵的技术标准
水泵的技术标准一、引言水泵是一种常见的用于输送液体的机械装置，广泛应用于工业、农业、建筑、市政和生活领域。
为了规范水泵的设计、生产、安装和使用，制定水泵技术标准十分必要。
本标准适用于常见的离心泵、排污泵、潜水泵等各类水泵。
二、术语和定义1. 水泵：利用机械、物理或化学方法，将液体输送到一定高度或压力的机械装置。
2. 流量：单位时间内通过水泵的液体体积。
3. 扬程：水泵输送液体所需的最大静水压力，通常以米或帕ascal表示。
4. 效率：水泵输出功率与输入功率之比，通常以百分比表示。
5. 净正吸入压力：水泵在正常工作条件下，吸入口处的绝对压力和液体饱和蒸汽压力之差。
6. 液体：水泵输送的液体，可以是清水、污水、化工液体等。
三、技术要求1. 设计要求（1）水泵设计应符合国家有关标准和规定，具有合理的结构、合适的流路设计和合理的叶轮轴的强度。
（2）选用合适的材料，对于输送腐蚀性液体的水泵应使用耐腐蚀材料。
（3）保证水泵在额定工况下运行安全可靠，具有良好的节能性能。
2. 制造要求（1）生产制造水泵的企业应取得相关产品质量认证，并保证生产设备的合理性和稳定性。
（2）严格执行相关标准，对关键零部件进行质量控制，保证产品的可靠性和耐久性。
（3）确保生产过程的环保和安全，遵守国家的环保法规。
3. 安装和使用要求（1）水泵的安装应符合相关规范，保证水泵在正常工况下运行。
（2）在水泵进出口处设置阀门和流量计，以便调节和监测水泵的工作状态。
（3）对水泵的使用和维护应进行培训，确保操作人员熟悉水泵的使用方法和注意事项。
四、测试方法1. 流量测定方法（1）采用标准流量计，记录单位时间内通过水泵的液体体积。
（2）采用标定水柱法，测定水泵的流量。
2. 扬程测定方法（1）采用压力表或差压变送器，对水泵的进出口压力进行测定，计算水泵的扬程。
（2）采用水尺法，测定水泵输送液体的最大静水压力。
3. 效率测定方法（1）通过测量水泵输入功率和输出功率计算水泵的效率。
潜污泵技术标准（BC类）一、潜污泵主要技术参数要求：
潜污泵技术标准（B、C类）一、 潜污泵主要技术参数要求：1、供应产品为国产名优品牌。
2、机组形式：电机与水泵构成机电一体结构，为单级立式潜污泵。
3、安装方式：移动式/自耦式4、供电制式：380V、50Hz；5、潜污泵的流量、扬程和功率的技术参数应满足设计要求。
在流量扬程曲线的工作区域内，相应泵的效率曲线应较平缓。
所选择的设备应处于高效区。
需提供水泵的性能曲线图。
6、每台泵均能在全浸没或部分浸没的条件下连续工作，同时也能适应于连续运行、间歇运行和长期停止状态后恢复运行。
电机每小时允许启动次数不小于12次。
7、潜水泵应有大通道防堵塞的功能。
水泵装置在设计的规定负荷范围内，无振动，运行平衡。
8、水泵主要部件材质要求：1）泵体整件灰口铸铁制作而成，其材料性能不低于HT200灰铸铁。
2）叶轮材质不低于HT200灰铸铁。
3）水泵轴的材质2Cr13不锈钢。
泵轴为电机轴的延伸，不能采用耦连形式，泵轴应有足够的强度和刚度。
4）水泵连接件，螺母、螺栓的材质均为不锈钢。
5）对于有自耦装置的泵，每台泵均配套出水自耦底座、不锈钢导向杆、导杆固定支架和不锈钢提升链，用于移动和自动就位时的连接。
还应提供不锈钢的地脚螺栓、电缆吊钩。
10、电机、电缆1）电机采用国产优质品牌电机。
2）所配电机功率必须全程运行不出现过载。
3）电机设有温度传感器和浮动泄露传感器，当发生异常情况时，将发出报警信号到监控系统，并停止故障电机运行。
4）水泵电机防护等级为IP68，绝缘等级为F级。
5）所有供电及控制电缆应为防水、低烟低卤、阻燃电缆，中间不允许有接头。
6）机组应有可靠的接地装置，引出电缆的接地段上有明显的接地标志，并应保证接地标志在使用期间内不易磨灭。
11、轴封：轴封采用机械密封，轴封材料应为硬质耐磨型，耐热性强，磨擦数低，机械密封在给定的水质条件下，累计使用寿命时间不小于8000小时，机械密封应符合JB/T5966-95《潜水泵用机械密封》的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜污泵技术要求
一、项目概况
二、规范要求
投标方按照合同供应的产品应符合但不限于以下现行版的国家及行业标准：
国家强制性3C认证
HCRJ 033–1998 《潜水排污泵》
JB/T 8092–96 《小型潜水电泵》
GB/T 12785–2002 《潜水电泵试验方法》
GB/T 14048-2000 《低压开关设备和控制设备》
GB 7251- 2005 《低压成套开关设备和控制设备》
GB/T4942.2-1993 《低压电器外壳防护等级》
三、技术要求
1、主要设备性能参数：
1.1 潜水排污泵:65WQ40-15-4
设计流量：40m3/h； 扬程：15m； 出水口径：DN65； 电压等级：380v；
1.2 潜水排污泵:65WQ30-16-3
设计流量：30m3/h； 扬程：16m； 出水口径：DN65； 电压等级：380v；
1.3 电控柜
1）潜水泵电控柜，一控二，排污泵一用一备，主用泵与备用泵自动交替（主泵、备泵按设备的启停次数自动递次交替）；
2）控制方式：自动启停，采用浮球开关控制；
3）当主泵有故障时，备用泵自行投入运行；
4）为保护潜水泵电机，控制柜须有过载、缺相、短路保护，并设有漏水保护和电机定子绕阻超热保护；
1.4 设备完整的装置，应包含安全、可靠运行所需的附件、紧固件、备品
备件、就地接线盒和电控柜所需电缆等；
1.5 泵电机外壳应有电机冷却夹套，可保证低水位时对电机的冷却；
四、其他要求
1、不锈钢铭牌必须牢固的固定在每台泵的明确位置上，铭牌采用冲压的
数字标志；
2、随机资料：a、设备性能说明书；b、设备平面剖面图并标明功能尺寸
及材料；c、安装方法的详细描述及安装尺寸及精度规定；d、试运转前的调试及检测要求；e、潜水泵电控柜的接线图及控制原理图；f、制造及质量保证措施；g、出厂合格证；h、性能检测报告；i、检测记录；
3、设备进场、安装、使用过程中如确因产品质量问题造成损失，其直
接、间接损失一经确认，概由中标方承担。
4、主要元器件的质量证明文件、产品说明及主要参数，随质量证明文件
一起送到工地。
外国进口的元器件必须有合格证、报关单、商检证明和中文使用说明书。
5、 若有变更双方另行洽商。
五、货物清单
序号设备名称规格型号数量备注
1潜水排污泵（包含
随机的备品备件和
专用工具）
65WQ40-15-410硬管移动式安装
户内潜污泵电控柜 5一控二，一用一备； 停泵水位-9.3m，启泵水位-8.65m，报警水位 -8.55m，底
坑-9.55m
2潜水排污泵（包含
随机的备品备件和65WQ30-16-36硬管移动式安装
专用工具）
户内潜污泵电控柜 3一控二，一用一备； 停泵水位-8.1m，启泵水位 -7.45m，报
警水位 -7.35m，底坑-8.35m。
