井架卸料平台

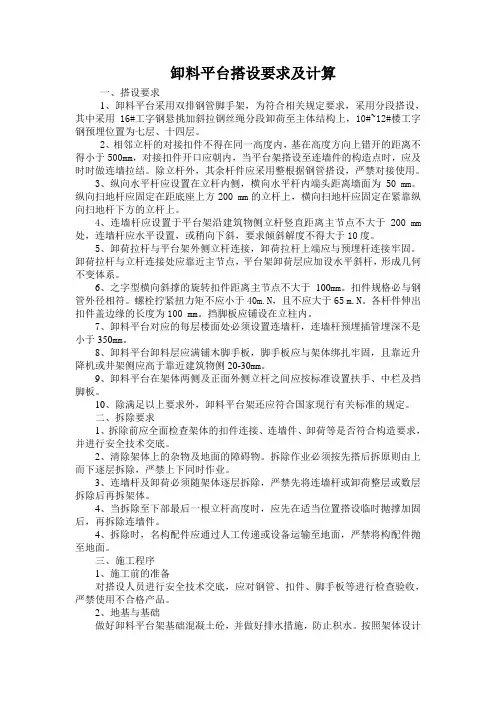

卸料平台搭设要求及计算
卸料平台搭设要求及计算一、搭设要求1、卸料平台采用双排钢管脚手架，为符合相关规定要求，采用分段搭设，其中采用16#工字钢悬挑加斜拉钢丝绳分段卸荷至主体结构上，10#~12#楼工字钢预埋位置为七层、十四层。
2、相邻立杆的对接扣件不得在同一高度内，基在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内，当平台架搭设至连墙件的构造点时，应及时时做连墙拉结。
除立杆外，其余杆件应采用整根据钢管搭设，严禁对接使用。
3、纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50 mm。
纵向扫地杆应固定在距底座上方200 mm的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上。
4、连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200 mm 处，连墙杆应水平设置，或稍向下斜，要求倾斜解度不得大于10度。
5、卸荷拉杆与平台架外侧立杆连接，卸荷拉杆上端应与预埋杆连接牢固。
卸荷拉杆与立杆连接处应靠近主节点，平台架卸荷层应加设水平斜杆，形成几何不变体系。
6、之字型横向斜撑的旋转扣件距离主节点不大于100mm。
扣件规格必与钢管外径相符。
螺栓拧紧扭力矩不应小于40m.N，且不应大于65 m.N。
各杆件伸出扣件盖边缘的长度为100 mm。
挡脚板应铺设在立柱内。
7、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不是小于350mm。
8、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机或井架侧应高于靠近建筑物侧20-30mm。
9、卸料平台在架体两侧及正面外侧立杆之间应按标准设置扶手、中栏及挡脚板。
10、除满足以上要求外，卸料平台架还应符合国家现行有关标准的规定。
二、拆除要求1、拆除前应全面检查架体的扣件连接、连墙件、卸荷等是否符合构造要求，并进行安全技术交底。
2、清除架体上的杂物及地面的障碍物。
拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业。
3、连墙杆及卸荷必须随架体逐层拆除，严禁先将连墙杆或卸荷整层或数层拆除后再拆架体。

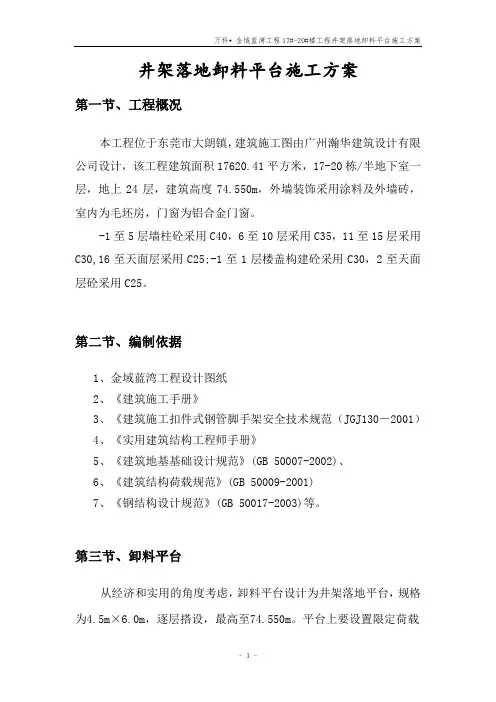

井架落地卸料平台施工方案
井架落地卸料平台施工方案第一节、工程概况本工程位于东莞市大朗镇，建筑施工图由广州瀚华建筑设计有限公司设计，该工程建筑面积17620.41平方米，17-20栋/半地下室一层，地上24层，建筑高度74.550m，外墙装饰采用涂料及外墙砖，室内为毛坯房，门窗为铝合金门窗。
-1至5层墙柱砼采用C40，6至10层采用C35，11至15层采用C30,16至天面层采用C25;-1至1层楼盖构建砼采用C30，2至天面层砼采用C25。
第二节、编制依据1、金域蓝湾工程设计图纸2、《建筑施工手册》3、《建筑施工扣件式钢管脚手架安全技术规范（JGJ130－2001）4、《实用建筑结构工程师手册》5、《建筑地基基础设计规范》(GB 50007-2002)、6、《建筑结构荷载规范》(GB 50009-2001)7、《钢结构设计规范》(GB 50017-2003)等。
第三节、卸料平台从经济和实用的角度考虑，卸料平台设计为井架落地平台，规格为4.5m×6.0m，逐层搭设，最高至74.550m。
平台上要设置限定荷载标牌，本工程设定施工人员等活荷载:1.00 kN/m2，卸料荷载1.00kN/m2（设计最大堆放材料荷载:27.00 kN，约2.7吨）。
本工程卸料平台采用单排单立管脚手架支承，与外排栅同时搭设。
所有杆件均用Ф48×3.5mm，卸料平台平面尺寸为4.5m×6.0m，立杆纵距1.5m，立杆横距1.5m，立杆步距1.5m，扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过150mm。
扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降（落地式）。
每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结。
杆的外侧应挂密目安全立网。
木脚手板，栏杆、冲压钢脚手板挡板，并满布密目安全网。
平台底面设脚手板，满铺、铺牢、两端用8号度锌铁丝捆紧，并在四周设置180mm高的挡脚板。
卸料平台的安装和使用要求
卸料平台的安装和使用要求在施工过程中，为保证建筑结构施工材料的进出，常在建筑物外立面设置平台作为施工材料、器具、设备的周转平台，将无法用电梯、井架提运的大件材料、器具、设备用塔式起重机先吊运至卸料平台上，再转运至使用或安装地点。
目前常用的卸料平台分为采用钢管落地搭设的卸料平台和采用悬挑方式搭设的卸料平台。
一、材料规格(1)落地搭设的卸料平台：一般采用。
48X3.5钢管的扣件连接方式搭设，也可采用其他规格的钢管和碗扣式连接的方式搭设。
平面板宜采用钢板或大于1.8cm厚的木质夹板。
(2)悬挑搭设的卸料平台：一般采用钢平台，钢平台的材料全部为Q235,平台骨架一般由型钢和钢板焊接而成，平面板宜采用花纹钢板，拉索、保险钢丝绳的直径不小于20mm o二、用途卸料平台是作为施工材料、器具、设备垂直运输的周转平台.它可以灵活地适用于各类施工工地。
(1)落地搭设的卸料平台常用于多层建筑物的施工中。
(2)悬挑搭设的卸料平台一般用于高层建筑物的施工中。
三、落地式脚手架搭设的卸料平台. 卸料平台的形式(1)一般情况下，搭设高度不宜超过12m,高宽之比控制在 2.5:1以内，面积一般不超过6mX6m=36m2β(2)单位面积的荷载应控制在4kN∕m20集中荷载不大于IokN,原则上总荷载不能大于20kN。
2.构造要求(1)立杆的间距宜为600~900mm.步高宜在1.5~1.8m之间。
(2)外侧四个立面由底至顶连续设置剪刀撑。
(3)水平剪刀撑间距不大于4.0m.(4)拉结点应直接和建筑物结构连接，每层设置。
连接采用刚性连接。
形式可选用埋件、钢管直接抱箍-钢管抱箍与结构柱之间需用防滑垫木顶紧，避免抱箍因受力不均产生滑动。
拉结杆必须与平台立杆牢固扣接.且拉结点与平台主结点之间的距离不大于200Omm;拉结杆与柱抱箍用旋转扣件扣牢。
1一拉结杆：2一建筑物(墙体)：3一脚手架;4—木格栅；5—过桥板：6—卸料平台3.悬挑式钢平台按其悬挑方式可分为悬挂式?口斜撑式两种.目前主要以悬挑式为主。

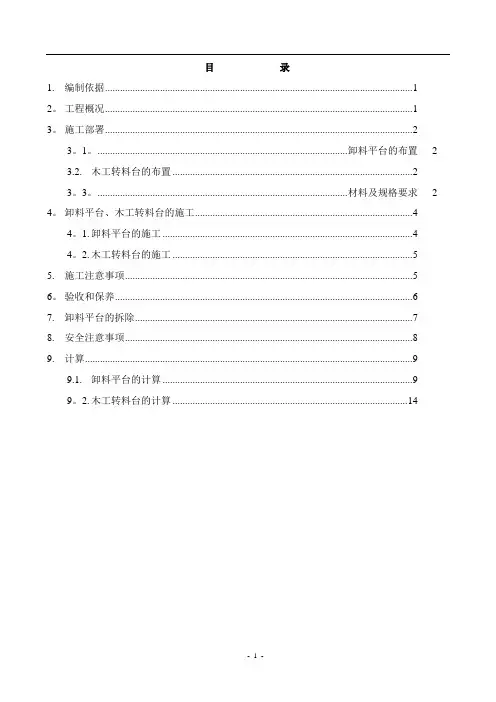

井架卸料平台木工转料台施工方案
目录1. 编制依据 (1)2。
工程概况 (1)3。
施工部署 (2)3。
1。
.................................................................................................... 卸料平台的布置 23.2. 木工转料台的布置 (2)3。
3。
.................................................................................................... 材料及规格要求 2 4。
卸料平台、木工转料台的施工 (4)4。
1. 卸料平台的施工 (4)4。
2. 木工转料台的施工 (5)5. 施工注意事项 (5)6。
验收和保养 (6)7. 卸料平台的拆除 (7)8. 安全注意事项 (8)9. 计算 (9)9.1. 卸料平台的计算 (9)9。
2. 木工转料台的计算 (14)1.编制依据《高空作业操作技术规程》JGJ80-91《建筑结构荷载规范》(GBJ9—87）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001《实用建筑施工安全手册》《建筑施工安全检查标准》JGJ59—992.工程概况2.1. 工程建设概况工程建设概况本工程由1栋办公楼和5栋住宅楼组成，办公楼设一层地下室，住宅楼局部设地下室,工程总建筑面积为126021m2,其建筑设计概况分别如下表:1~5号住宅楼建筑设计概况一览表2.2. 卸料平台搭设概况本工程按建筑高度与层高的不同，卸料平台搭设高度分别为1#、2、3、5#楼57m、4#楼51m；为便于计算分析，按57m考虑到模板材料采用塔吊转运，在三层以上每层均设置木工转料台（工字钢制作)。
3.施工部署3.1. 卸料平台的布置本工程卸料平台采用双排落地式扣件钢管脚手架，作为主体工程和装饰装修工程中材料的卸料平台，要求架体高出楼层结构层面2m以上。
井架式落地卸料平台施工方案
目录A．编制依据： (2)B.工程概况： (2)C.管理架构 (2)D.井架式落地卸料平台参数，计算书： (2)一、参数信息: (3)二、板底支撑钢管计算: (4)三、纵向支撑钢管计算: (6)四、扣件抗滑移的计算: (8)五、支架立杆荷载标准值(轴力)计算: (8)六、立杆的稳定性验算: (9)七、立杆的地基承载力计算: (10)八、平台限载值计算： (11)E. 井架式落地卸料平台的检查与验收： (11)F. 井架式落地卸料平台安全技术措施： (11)G．脚手架拆除安全技术措施： (12)井架式落地卸料平台施工方案A．编制依据：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)《建筑施工计算手册》中国建筑工业出版社江正荣著《建筑施工手册》中国建筑工业出版社第四版《钢结构设计规范》(GB 500017-2003) 中国建筑工业出版社《建筑结构荷载规范》(GB 50009-2001) 中国建筑工业出版社《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社《建筑施工安全检查标准》(JGJ59-99 )中国建筑工业出版社B.工程概况：建设单位：汕头市香湖投资有限公司。
设计单位：广东中美建筑设计院有限公司。
地质勘查单位：汕头市粤东工程勘察院。
汕头市香湖投资有限公司(下称建设单位)拟建的青澳•香湖湾商业综合住宅楼位于汕头市南澳县青澳湾沙滩。
项目总占地面积约17903.13m2，总建筑面积约82725.22m2，2幢26层，地下室2层。
建筑结构为框剪结构，基础形式拟采用桩基础，工程重要性等级为一级。
C.管理架构本工程工期较短。
扣件式钢管井架式落地卸料平台施工属于关键工序，其施工难度较大，施工过程中的安全问题尤为重要，主要体现在支架的强度及稳定性方面，为了安全、优质、高效、如期的完成该模板分项工程，特成立管理小组进行管理。
卸料平台构造
卸料平台设计方案
一、卸料平台侧面构造如下图：
卸料平台示意图
二、平台的搭设
①搭设位置每层根据具体情况而定。
横向横杆间距为1000mm，每个平台为5根，横杆分布必须均匀。
②横向横杆之上必须先搁放纵向横杆且与每根横杆紧密连接，保证整体受力,纵向横杆间距为1000mm。
然后在纵向横杆上捆绑木枋，木枋须布置均匀，最后在木枋上铺板。
横向横杆之下在支撑点处必须设置纵向横杆，纵、横及支撑杆三者之间必须用扣件牢固连接。
③平台四周必须设置防护栏杆和挡脚板，栏杆高度为1.2米，栏杆用钢管搭
设，在栏杆内侧绑设防护栏板，防护栏板必须绑设牢固，防止碰落。
④各支撑杆间必须在纵横方向搭设拉接杆，拉接杆间距为1.5m。
⑤上料平台伸出外架长度为2.5米，宽度为2.5米。
井架卸料平台施工方案
井架卸料平台施工方案1. 引言井架卸料平台是在建筑施工中常见的设备，用于高空作业和材料卸载。
本文档将介绍井架卸料平台的施工方案，包括设计、材料选择、施工过程和安全措施等内容。
2. 设计井架卸料平台的设计应满足以下要求： - 承重能力：能够承载施工人员和材料的重量。
- 稳定性：能够保持平台的稳定性，防止倾覆或坍塌。
- 安全性：应有防护措施，如栏杆、防滑板等，防止人员从平台上摔落。
- 易于安装和拆卸：平台应设计为易于安装和拆卸，以便在工地需要时进行移动或更换。
3. 材料选择井架卸料平台的材料选择应考虑以下因素： - 钢材强度：选择高强度钢材以确保平台的稳定和承重能力。
- 防腐蚀性能：考虑外部环境因素，选择具有良好防腐蚀性能的材料，如镀锌钢材。
- 抗滑性能：平台表面应使用防滑材料，如防滑板，以防止人员在作业过程中滑倒。
4. 施工过程井架卸料平台的施工过程主要包括以下步骤： 1. 搭建支撑结构：首先，根据设计要求搭建支撑结构，包括立柱、横撑和斜撑等。
确保支撑结构的稳定性和垂直度。
2. 安装平台：将平台组装并安装在支撑结构上，确保平台与支撑结构之间的连接牢固，并使用锁扣或螺栓进行固定。
3. 安装护栏和防护设施：安装栏杆、防滑板等防护设施，以提高平台的安全性和人员防护。
4. 完善细节：检查平台安装是否符合设计要求，如平整度、稳定性和防护设施的完好性等，并进行必要的调整和修复。
5. 安全验收：对安装完成的井架卸料平台进行安全验收，确保其符合相关安全标准和规范。
5. 安全措施在施工过程中，应采取以下安全措施： - 工人培训：对参与井架卸料平台施工工人进行安全培训，包括安全操作规程、防护措施和应急预案等内容。
- 安全设施：确保工地的安全设施完备，包括警示标志、安全网等，以提醒工人注意安全。
- 定期检查：定期对井架卸料平台进行检查和维护，发现问题及时修复。
- 定期讲解：定期向施工人员讲解安全知识，强调遵守安全规定和操作规程。
井架卸料平台专项方案
一、方案概述为了确保施工现场材料的安全、高效卸载，提高施工效率，降低施工成本，本方案针对井架卸料平台进行专项设计。
本方案将详细阐述井架卸料平台的设计、施工、安全措施及验收标准。
二、设计要求1. 结构设计：井架卸料平台采用钢结构，确保足够的强度和稳定性。
平台表面铺设耐磨、防滑材料，提高货物卸载时的安全性。
2. 尺寸和高度：根据施工现场实际情况，确定井架卸料平台的尺寸和高度。
平台尺寸应满足货物卸载需求，高度应保证操作人员的安全。
3. 稳定性和支撑：井架卸料平台应具备稳定的支撑结构，如支撑腿或支撑架，确保其在使用过程中不会倾斜或晃动。
4. 防护措施：平台周边设置防护栏杆，立杆间距不大于2000mm，栏杆内侧满挂密目安全网。
平台周边设200mm高踢脚板，栏杆及踢脚板均刷红白警戒色。
5. 排水和清洁：平台表面设计排水系统，确保雨水或其他液体进入平台时能够迅速排除。
定期清洁平台，确保表面干燥、无杂物和污垢。
三、施工方案1. 基础构造：在整平夯实的地表面，垫以厚度不小于50mm的垫木或垫板，然后于垫木（或垫板）上加设钢管底座，再立立杆。
2. 搭设方法：地基处理应牢固可靠，垫木应铺设平稳，不能有悬空。
立杆底座应用钉子钉牢在垫木上。
搭设顺序如下：（1）逐根树立立杆；（2）安纵杆并与各立杆扣紧；（3）安横杆与立杆、纵杆扣紧；（4）安斜拉杆与立杆扣紧；（5）安连墙杆；（6）铺木脚手板；（7）挂立网防护。
3. 施工人员：施工人员应经过专业培训，掌握井架卸料平台的搭设、使用及维护知识。
四、安全措施1. 井架卸料平台施工过程中，严格执行安全操作规程，确保施工人员安全。
2. 施工现场设置警示标志，提醒人员注意安全。
3. 平台周边设置防护栏杆和安全网，防止人员坠落。
4. 施工人员佩戴安全帽、安全带等防护用品。
5. 定期检查井架卸料平台的稳定性、安全性，发现问题及时整改。
五、验收标准1. 井架卸料平台结构完整，无变形、开裂等缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中芸洲海景花园井架卸料平台安拆方案井架卸料平台
安
拆
方
案
一、工程概况：
拟建的中芸洲海景花园工程位于泉州市坪山路与江滨路交叉点，本工程为高级别墅区。
本工程拟使用井架计2台，根据工程特点井架卸料平台才采用落地双排扣件式钢管脚手架。
二、编制依据：
1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；
2、《建筑施工安全检查标准》（JGJ59-99）；
3、《龙门架及井架物料提升机安全技术规范》（JGJ88-92）
4、《建筑施工高处作业安全技术规范》（JGJ80-91）；
5、福建省建筑施工参考图册SGTC闽-01-2003《施工电梯、井字架卸料平台及防护门搭设》；
6、本工程施工图等。
三、平台设计计算：根据施工图各层结构形式进行平台设计，确定平台的搭设位置和构造尺寸（同福建省建筑施工参考图册SGTC 闽-01-2003“单内吊篮式井字架卸料平台及防护门搭设”），并按要求进行设计计算（验算），满足安全要求。
（计算书见福建省建筑施工参考图册SGTC闽-01-2003附录二）
四、施工准备工作：
1、人员组织：由专业搭架班组搭设，持有登高作业安全操作资格证的工人3-4人上岗作业。
上岗前对搭设工人进行安全技术交底。
2、材料选用、验收：
A、杆件：选用符合《直缝电焊钢管》（GB/T13793）的φ48×
3.5㎜钢管,立杆长度：6m，横杆长度:2 m，剪刀撑长度：6m，连墙杆长度：0.5-1m，其它杆件：1.5-
4.5m若干；
B、扣件：采用符合《钢管脚手架扣件》（GB15831）的扣件；
C、脚手板：采用5×10㎝方木作楞木，上铺七夹板（1830×915×18㎜）；
D、防护门：φ16㎜钢筋网格栅门。
对钢管扣件、脚手板等材料进行检查验收，严禁使用不合格产品。
3、地基与基础：基础地面进行夯实，使其承载力达到60KN/m2，在其上浇注200㎜厚C20砼垫层，做好排水措施，保证不积水。
五、平台搭设：
1、搭设顺序：
立杆→纵向扫地杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→连墙杆（每楼层设置一组）→第三步纵向水平杆→依以上顺序直至所需高度。
之字型斜撑、扶手、中栏杆及八字撑应随架体的升高同步搭设。
2、脚手板的铺设：
在卸料平台每层沿纵向铺设5×10㎝方木，用12#镀锌钢丝将其与平台架的水平杆绑扎牢固，后在方木上满铺七夹板，采用铁钉将七夹板与方木钉牢固。
3、防护栏杆、挡脚板及防护网的搭设：
在平台架卸料层两侧面设置 1.2m高双横杆防护栏杆（上杆高0.6m，下杆高1.2m），并设置挡脚板或安全立网防护。
4、防护门的安装、使用：
井架卸料平台：将防护门安装在靠近井架侧的立柱上，门高1.8～2.0m,且应保证防护门不能向平台外侧开启，只可向平台内侧开启；只有当吊篮到达卸料层时，卸料人员才能打开防护门，进行卸料工作，卸料完成后，卸料人员应及时关好防护门，才能启动井字架。
5、搭设技术要求：
①相邻立杆接头不得在同一高度内，其在高度上应错开不小于500㎜，对接扣件开口应朝内。
②纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面50㎜。
③纵向扫地杆应固定在距离地面200㎜的立杆上，横向扫地杆
应固定在紧靠纵向扫地杆下方的立杆上。
④连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200㎜处。
连墙杆应水平设置，或稍向下斜（不大于10度）。
⑤之字横向斜撑的旋转扣件距离主节点不大于100㎜。
⑥扣件螺栓拧紧扭力不应小于40N.m，且不应大于65 N.m。
各杆件伸出扣件盖边缘的长度不小于100㎜。
⑦挡脚板和防护栏杆应设置在立柱内。
⑧脚手板靠近建筑物侧应低20～30㎜。
⑨卸料平台应挂设限定荷载牌和安全警示牌，最大荷载为600㎏。
⑩卸料平台搭设好后，应由项目负责人组织有关人员进行验收，验收合格后方可投入使用。
六、卸料平台拆除：
1、拆除卸料平台架应全面检查架体的扣件连接、连墙件、是否符合构造要求，并对施工人员进行安全技术交底。
2、清除架上的杂物及地面上的障碍物。
3、严格遵守拆除顺序，做到一步一清，不得上下抛扔材料、杂物等。
七、搭拆作业安全注意事项：
1、未取得登高作业安全操作证或证件过期的人员不得从事架子的搭设与拆除作业。
搭设或拆除作业前，应对作业人员进行安全技术交底。
2、搭（拆）作业时，作业人员应做好个人防护：戴好安全帽，扣好帽带；穿好软底鞋；系好安全带；衣着应灵便，不得穿“三鞋”。
3、搭（拆）作业时，应注意周围环境、机械设备吊装、电气线路等情况，防止意外事故发生。
4、光线不足或夜间，不得从事架子的搭拆作业。
5、上下传送材料应充分利用垂直运输机械。
采用人工时应用滑轮或多人接传，禁止上下抛掷。
6、拆除作业应由上到下逐根逐步完整拆除，一步一清。
当仅部份拆除时，应在拆除前将未拆的端部采取封闭及加强措施。
7、拆除过程应精心作业，防止损坏建筑装饰表面。
连墙杆应同拆除的步层一同拆除，不得提前拆除。
8、搭设作业时，操作者应站在下位内绑扎上部杆件；拆除作业时，操作者应站在拆除杆的下方，有安全防护的范围内。
9、未尽事宜请参阅《建筑施工高处作业安全技术规范》JGJ80-91等规范规程的有关内容及其它有关安全生产的规章制度等。
