HTDZ 海天HT-8500R 红外信号接收器 简介
红外遥控发射接收系统课件
发射器的电路设计
电源电路
为发射器提供稳定的直流电源，确保发 射器正常工作。
调制电路
将编码后的控制信号调制到红外载波上 ，形成红外遥控信号。
控制电路
负责编码和控制信号的生成，将按键输 入转化为红外信号。
发射电路
将调制后的红外信号发送出去，实现遥 控功能。
发射器的编码方式
01
脉冲位置编码
通过控制脉冲信号在不同位置 出现与否进行编码。
抗同频干扰
当多个同频的红外遥控信号同时存在时，可能会对接收器造成干扰。为了提高 抗干扰能力，可以采用编码和解码技术，使接收器只对特定编码的红外遥控信 号敏感。
04
红外遥控发射接收系统的 调试与优化
调试步骤与方法
电源检查
检查电源是否稳定，避免因电 源问题导致系统工作异常。
距离与角度测试
测试红外遥控在不同距离和角 度下的信号接收效果，确保正 常工作范围。
高效能
随着技术的进步，红外遥控发射接收 系统的处理速度和传输效率将得到大 幅提升，以满足实时性和可靠性的需 求。
应用领域拓展
智能家居
红外遥控发射接收系统将广泛应 用于智能家居领域，实现家电设
备的远程控制和自动化管理。
智能安防
红外遥控发射接收系统在智能安防 领域具有广泛的应用前景，如监控 、报警等。
红外遥控发射接收系统的应用场景
家用电器控制
用于电视、空调、音响等家用电器的开 关、音量调节等功能。
工业控制
用于控制自动化设备、机器人等，实现 远程操控。
智能家居系统
作为智能家居系统中的一种无线通信方 式，实现家庭内部各种设备的互联互通 。
办公设备
用于投影仪、打印机等办公设备的无线 控制。
HTDZ 海天HT-7000 讨论说明书
备注
HT-7000Ac/d
麦克风管高 390mm 嵌入孔尺寸：200mmX95mm 净重：0.7kg
台面可移动式 外观尺寸：150X135X53mm HT-7000Bc/d 麦克风管高 390mm 净重：0.7kg
2.1 代表单元 ★内置 1W8 欧扬声器并设音量调节电位器及外接耳机插孔
4
海天电子
★话筒配耳机一套 ★具有录音输出功能 ★单元由系统主机供电 ★麦克风具有发言单键与指示灯,可自由控制发言状态 ★具有自动关机功能：在静音 45 秒后，话筒可自动关机。 ★电容式咪芯，咪管采用可绕式设计，并配可更换式防风罩, 话筒杆具有加长型可 供选择。 ★使用 SYSTEM B 型连接线。单元具有 8P-DIN 插座用于系统“T”型连接，可根 据会场实际情况订制延长线。 2．2 主席单元： 主席单元具有代表单元的所有特性外还具有以下特性: ★系统中主席单元不受限制功能的限制,并可置于回路中任意位置。 ★系统中主席单元在系统中的数量只能是一支及放置位置不受限制 ★具有一组耳机输出插孔和一组无线 MIC 输入(可选项) ★具有强制切断列席单元麦克风发言的优先功能和主席优先的提示音，且不受其它 主席单元的强制切断。 ★具有主席专有模式 2.3 列席单元操作说明： 会议单元有主席单元和代表单元的外形如图 2 所示。
4.0 系统连接与调试 1．将主控机放置于机柜或台面上，列席单元放置于各坐位的台面上（嵌入式的列 席先行嵌入到桌面） 。 2．用 13 米延长线的公头插于主控机的任一 8P-DIN 插座（主机印有 LINE 的位置） 上。 3．用“T”型线的主缆的公头按指示标志插在延长线的母头上，分机线插于列席机 的 8P-DIN 插座上。 4．依次将其它的列席机连接上。如果系统中会议单元较多则可以分成多路连接， 并在线缆的尾端将两路串连起来形成回路。 5．如果会议室要求将线隐藏，请提前在施工时将线埋在地下。 （视会议室情况先行 与本公司联系订制线，请附会议室布局尺寸图，本公司有专人为您配置） 。 6．用音频线将主控机上的效果输出端（EFX OUT）与移频器的系统平衡输入、效 果输入端（EFX IN）与移频器的系统平衡输出连接好 (客户配有移频器时适用)。
HTDZ 海天HT-8500A 天线 简介

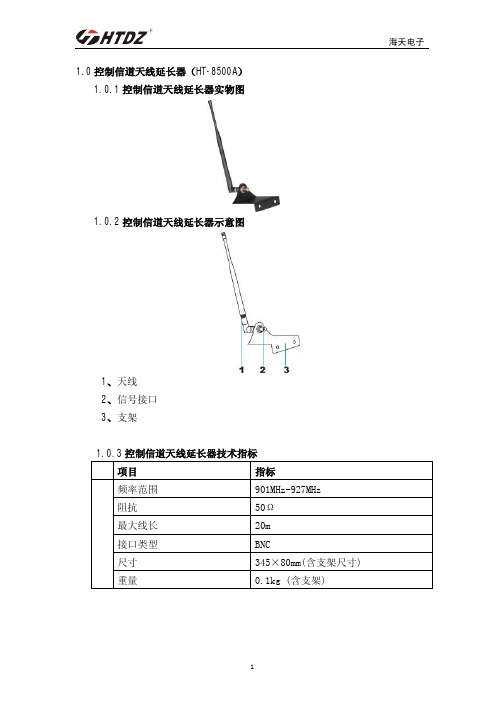

1.0控制信道天线延长器（HT-8500A ）
1.0.1控制信道天线延长器实物图
1.0.2控制信道天线延长器示意图
1、天线
2、信号接口
3、支架
1.0.3控制信道天线延长器技术指标 项目
指标
频率范围
901MHz-927MHz 阻抗
50Ω 最大线长
20m 接口类型
BNC 尺寸
345×80mm(含支架尺寸) 重量
0.1kg (含支架)
2.0接入控制信道天线延长器
如果主控机与话筒之间的距离比较近和无阻隔，控制信道天线可直接连接在主控机后面板的ANT接口上；如果距离比较远或有阻隔（如安装在机房或机柜中时），可使用所配控制信道天线延长器将天线安装在会场上（50Ω同轴电缆线可根据会场实际情况自购安装，延长应小于20米）。
²控制信道天线延长器安装位置应尽量靠近实际会场的中心，且应远离金属物体和尽量避免隔墙通讯。
红外线接收器
红外线接收器
1. 简介
红外线接收器是一种接收红外线信号并转换成电信号输出的设备。
在红外线遥控器、红外线传感器等领域有着广泛的应用。
2. 工作原理
红外线接收器是由红外线接收器头、射频放大器、解码器等组成的。
当红外线信号照射到接收器头时，它会把光信号转化为电信号，并经过一系列的放大和解码处理，最终输出可被处理电路解译的信息。
3. 分类
3.1. 根据接收范围分
•窄带红外线接收器：适用于远程遥控、照射区域小等应用场景，其接收范围只有几米左右。
•宽带红外线接收器：适用于数据传输等领域，其接收范围在十几米左右，具有广泛的应用。
3.2. 根据解码方式分
•数字式红外线接收器：使用数字解码芯片来进行红外线信号的解码，能够消除环境光的影响，在不同的环境下表现得更加稳定。
•模拟式红外线接收器：使用模拟解码方式来解码红外线信号，对环境光的影响较大，表现在不同环境下有较大差异。
4. 应用
红外线接收器在许多领域都有着广泛的应用，如：
•遥控器领域：红外线接收器被广泛应用于各种电视遥控器、空调遥控器、音响遥控器等遥控设备中，作为接收远程操作控制信号的设备。
•焊接领域：红外线接收器可以用于焊接机器人控制、焊接质量监测等方面，提高焊接生产效率和质量。
•安防领域：红外线接收器可以用于红外监控设备、入侵探测器等安全设备中，提高安全监测的精度和效果。
5. 结论
红外线接收器是一种广泛用于许多领域的设备，通过接收红外线信号并进行转换和解码，使我们可以更加方便地进行遥控、监测、控制等操作，并提高了工作效率和精度。

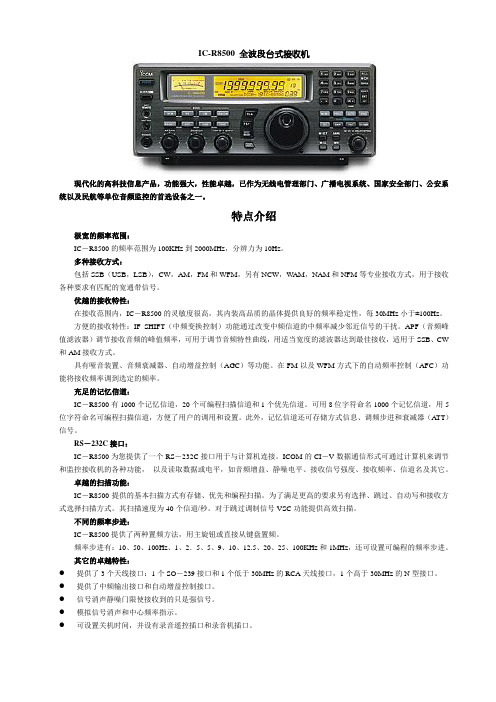

IC-8500全波段台式接收机
IC-R8500 全波段台式接收机现代化的高科技信息产品，功能强大，性能卓越，已作为无线电管理部门、广播电视系统、国家安全部门、公安系统以及民航等单位音频监控的首选设备之一。
特点介绍极宽的频率范围：IC－R8500的频率范围为100KHz到2000MHz，分辨力为10Hz。
多种接收方式：包括SSB（USB，LSB），CW，AM，FM和WFM，另有NCW，WAM，NAM和NFM等专业接收方式，用于接收各种要求有匹配的宽通带信号。
优越的接收特性：在接收范围内，IC－R8500的灵敏度很高，其内装高品质的晶体提供良好的频率稳定性，每30MHz小于±100Hz。
方便的接收特性：IF SHIFT（中频变换控制）功能通过改变中频信道的中频率减少邻近信号的干扰。
APF（音频峰值滤波器）调节接收音频的峰值频率，可用于调节音频特性曲线，用适当宽度的滤波器达到最佳接收，适用于SSB、CW 和AM接收方式。
具有哑音装置、音频衰减器、自动增益控制（AGC）等功能。
在FM以及WFM方式下的自动频率控制（AFC）功能将接收频率调到选定的频率。
充足的记忆信道：IC－R8500有1000个记忆信道，20个可编程扫描信道和1个优先信道。
可用8位字符命名1000个记忆信道，用5位字符命名可编程扫描信道，方便了用户的调用和设置。
此外，记忆信道还可存储方式信息、调频步进和衰减器（ATT）信号。
RS－232C接口：IC－R8500为您提供了一个RS－232C接口用于与计算机连接。
ICOM的CI－V数据通信形式可通过计算机来调节和监控接收机的各种功能，以及读取数据或电平，如音频增益、静噪电平、接收信号强度、接收频率、信道名及其它。
卓越的扫描功能：IC－R8500提供的基本扫描方式有存储、优先和编程扫描。
为了满足更高的要求另有选择、跳过、自动写和接收方式选择扫描方式。
其扫描速度为40个信道/秒。
对于跳过调制信号VSC功能提供高效扫描。
Icom R8500中文说明书51页
台式全波段接收机使用说明书北京天创伟业科技发展有限公司编译1998年7月目录第一章面板介绍 3 第二章连接及安装9 第三章频率设置11 第四章接收功能13 第五章记忆信道19 第六章扫描28 第七章定时关机功能37 第八章模式设置【SET MODE】20 第九章连接器信息22 第十章控制命令43 第十一章维护43 第十二章附选件安装44 第十三章故障介绍23 第十四章指标23 第十五章附选件介绍47前言使用机器前请详细阅读本说明书，并保管好本说明书。
注意事项：只能在室内用！不能将220V交流电直接接在IC－R8500接收机上，必须用AC电源转换或接13.8V直流电源。
不能用不合规定的保险。
金属片、导线等小物品不能碰到接收机内部元件和后部接口。
避免在低于－10℃高于＋50℃的环境里使用或放置接收机。
避免将接收机放置于阳光直射或尘土过多的地方。
编译水平有限，有不详尽处请参见英文使用说明书。
第一章面板介绍一、前面板1.电源开关【POWER】2.定时关机/设置开关【SLEEP/SET】设定关机时间* 可选择30、60、90、120分钟或OFF* “SLEEP”显示在功能显示屏上，表示已设定关机时间按此键1秒，进入快速设定状态* 使用【M－CH】旋钮和主旋钮分别来选择设定项目和内容3.录音遥控插座【REC REMOTE】：连接录音机上的遥控口，用予遥控录音。
4.录音机插口【REC OUT】：输出音频信号，接到录音机输入端。
5.耳机插口【PHONES】：阻抗为4－16插入耳机后，喇叭无输出可用立体声耳机，但只有单声道6.接收方式键【WFW】/【FM】/【AM】/【SSB/CW】按下选择操作接收方式* 有下列几种方式：【FM】－－－FM ，窄FM【AM】－－－AM，窄AM，宽AM【SSB/CW】－USB，LSB，CW，任意的窄CW当选SSB/CW接收方式时，按【SSB/CW】键1秒，调拍频振荡器（BFO）频率。
台式全波段接收机 IC-R8500 中文使用说明书
台式全目录第一章面板介绍 3 第二章连接及安装9 第三章频率设置9 第四章接收功能10 第五章记忆信道12 第六章扫描16 第七章定时关机功能20 第八章模式设置【SET MODE】20 第九章连接器信息22 第十章控制命令22 第十一章维护22 第十二章附选件安装22 第十三章故障介绍23 第十四章指标23 第十五章附选件介绍24前言使用机器前请详细阅读本说明书，并保管好本说明书。
注意事项：只能在室内用！不能将220V交流电直接接在IC－R8500接收机上，必须用AC电源转换或接13.8V直流电源。
不能用不合规定的保险。
金属片、导线等小物品不能碰到接收机内部元件和后部接口。
避免在低于－10℃高于＋50℃的环境里使用或放置接收机。
避免将接收机放置于阳光直射或尘土过多的地方。
编译水平有限，有不详尽处请参见英文使用说明书。
第一章面板介绍一、前面板1.电源开关【POWER】2.定时关机/设置开关【SLEEP/SET】设定关机时间* 可选择30、60、90、120分钟或OFF* “SLEEP”显示在功能显示屏上，表示已设定关机时间按此键1秒，进入快速设定状态* 使用【M－CH】旋钮和主旋钮分别来选择设定项目和内容3.录音遥控插座【REC REMOTE】：连接录音机上的遥控口，用予遥控录音。
4.录音机插口【REC OUT】：输出音频信号，接到录音机输入端。
5.耳机插口【PHONES】：阻抗为4—16Ω插入耳机后，喇叭无输出可用立体声耳机，但只有单声道6.接收方式键【WFW】/【FM】/【AM】/【SSB/CW】按下选择操作接收方式* 有下列几种方式：【FM】－－－FM ，窄FM【AM】－－－AM，窄AM，宽AM【SSB/CW】－USB，LSB，CW，任意的窄CW选SSB/CW接收方式，按【SSB/CW】键1秒，调拍频振荡器（BFO）频率。
7.消噪/ AFC开关【NB/ AFC】触发消噪或自动频率控制功能。
HTDZ 海天HT-108电话耦合器说明书
1 电源开关（POWER） 2 LCD 显示屏 3 通话键（TALK） 4 拔号键（0-9、*、#）
1
5 重拔键（REDIAL） 6 减键（-） 7 设置键（SET） 8 话筒输入（MIC） 9 耳机插孔（EARPHONE） 10 音频信号输入（IN） 11 音频信号输出（OUT） 12 电话线输入端（LINE） 13 电话分机插口（EXT） 14 暂停键（PAUSE） 15 加键（+） 16 电源输入（AC220V）
五、注意事项
l 勿入在潮湿的地方，以免受潮； l 勿放在阳光直射的地方 l 勿放在有震动的地方
六、保养方法
电话耦合器使用寿命与其保养的好坏是密切相关的，在保养和使 用上，应注意如下事项： l 应使电话耦合器远离热源、潮湿和烟雾大的地方；
4
l 应定时清洁话机用干净的棉布轻微擦拭即可，不能使用化学溶剂 或碱性清洗济清洗；
l 应防止任何液体或金属物体进入机体内，以免造成短路而损坏话 机内元件；
l 在长时间不使用话机时，应拨掉电话外线。
七、常见故障排除方法
故障原因 话机不响 无法接听电话
无法拨出电话 通话中有噪音干扰
检查
故障排除
主机电源是否掉落
请将电信局进线插头插入座机进 线孔
电信局之外线是否掉 请将电信局进线插头插入座机进
闪动，按“+”“-”键选择数字，按“SET”键移位。 （2）显示“SET 2 COdE”，按 SET 键进入本地区号设置，显示
2
“COdE-----”，可设置的数位闪动，按“+”“-”键选择数字， 按“SET”键移位。（注：①在设置本地区号时，必须从“------” 的第一位开始设置，且区号开头是否带“0”设置，请视当地交 换机所送号码确定。②设置该项内容后，在收本地来电号码时， 本机会将其区号过滤掉，以保证您回拨正确。) （3）显示“SET 3 PCOdE”， 按 SET 键进入内线出外线码设置，显 示“PCOdE --”，可设置的数位闪动，按“+”“-”键选择数字， 按“SET”键移位。（注：设置该项内容后，在回拨六位或六位 以上的来电号码时，本机会自动在号码前加拨内线出外线码） （4）显示“SET 5 LCd”， 按 SET 键进入液晶显示屏亮度设置，显 示“LCd 3”，可设置的数位闪动，按“+”“-”键选择数字。 3． +键 按此键可从最后一组到第一组循环查询，摘机和挂机均可操作； 若无来电信息，则显示屏显示“---END---”。 4． -键 按此键可从第一组到最后一组循环查询，摘机环查询，摘机和挂 机增色可操作；若无来电信息，则显示屏显示“---END---”。 5． REDIAL 键 重拨键，摘机状态下按此键，重拨前次所拨号码（最多可拨 32 位数字号码）。 6． PAUSE 键 暂停键，拨号时，按此键话机会自动插入一段 3.6 秒的时间间隔。 方便在有主意提示的地方使用，如外线转内线等，以确保您拨号快速、 准确、省时。
红外线遥控接收头型号及参数：
红外线遥控接收头型号及参数：红外线遥控接收头HS0038B第1脚为信号输出第2脚为电源地第3脚为电源正接收电路工作原理为：当接收到载波频率为38KHz的脉冲调制信号时，首先，HS0038B内的红外敏感元件将脉冲调制红外光信号转换成电信号，再由前置放大器和自动增益控制电路进行放大处理，然后通过带通滤波器进行滤波，滤波后的信号由解调电路进行解调，最后由输出电路进行反向放大并输出低电平；未接收到载波信号时，电路则输出高电平。
一体化红外遥控接收头SH0038、SCR638型管脚识别一体化红外遥控接收头型号：PNA4602M 型管脚识别一体化红外线接收头RPM-638CBR型管脚识别红?外?一?体?化?接?收?头?型号：T?S?O?P?1?8?3?8管脚识别：一体化红外线接收头原理图及管脚排列什么是遥控接收头？所谓接收头就是将光敏二极管和放大电路组合到一起的元件，这些元件完成接收、放大、解调等功能。
所有红外线遥控器的输出都是用编码后的串行数据对30~56kHz的方波进行脉冲幅度调制而产生的。
如果直接对已调波进行测量，由于单芯片系统的指令周期是微秒(μs)，而已调波的脉宽只有20多μs，会产生很大的误差。
因此先要对已调波进行解调，对解调后的波形进行测量。
红外一体化接收头：红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。
重点是找到数据“0”与“1”间的波形差别。
输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。
早期的红外一体化接收头一般由集成电路与接收二极管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二极管封装在一起的，不可拆，不可修，体积很小。
大多数接收头供电为5V，有极少数早期的接收头为12V供电。
HTDZ 海天HT-8500R 红外信号接收器 简介
1.0红外信号接收器（HT-8500R）1.0.1红外信号接收器实物图1.0.2红外信号接收器功能特性l采用卡扣式安装方式，简单方便l150度球面接收，大大展宽信号覆盖范围l大于35dBM信号增益l采用低功耗电路l可吸顶式和壁式安装1.0.3红外信号接收器功能示意图1、工作指示灯2、红外线接收窗（紫镜）3、红外信号输出接口A4、红外信号输出接口B5、红外信号输出切换开关1.0.4红外信号接收器技术指标项目 指标 频率范围 6MHz-8MHz电源电压 DC12V ，由主控机供电 消耗电流 25mA 接收灵敏度-85dBM 增益 40dBM 输出阻抗 50Ω 接口类型 BNC 尺寸 φ98×74mm 重量0.44kg (含固定板)2.0接入红外信号接收器A 、正确接法用同轴电缆的一端接到主控机的射频信号输入(RF IN A / B)接线口，另一端连接到红外信号接收器的信号输出接线口上；若使用多个红外信号接收器时，另一端则要先连接红外信号分支器的射频信号输出(RF OUT)接线口，红外信号分支器上两个信号输入(RF IN A / B) 接线口分别连接到红外信号接收器的信号输出接线口上。
（50Ω同轴电缆线可根据会场实际情况自购安装）² 主控机的两个信号输入接口和各个红外信号分支器的两个信号输入接口必须同时接入信号才能保持阻抗平衡。
B、错误接法²错误的接法会使信号传输阻抗不平衡，严重影响传输增益，导致系统性能下降，严重时可能无法正常工作。
C、50Ω同轴电缆线插头（BNC）装配²安装50Ω同轴电缆线时，请注意不要让屏蔽网和芯线发生短路1、把50Ω同轴电缆线外层、屏蔽网及隔离层依上图按合适长度切除2、把50Ω同轴电缆线芯线插入中央接针，用锡焊牢3、把接头套入到绝缘泡层和屏蔽网之间4、把金属环移到接头的防脱落凹槽位置5、用钳子把金属环夹紧固定²请务必使用符合本说明规定的标准50Ω同轴电缆线做为信号传输线3.0安装红外信号接收器3.0.1红外信号接收器信号覆盖区示意图红外信号接收器信号覆盖区域侧视图红外信号接收器信号覆盖区域俯视图红外信号接收器和列席单元话筒的信号交错覆盖区域示意图3.0.2红外信号接收器安装方式吸顶式安装示意图按上图方式将红外信号接收器安装固定板锁在选定的天花板上，然后将信号线从固定板中间的孔中穿下来，接在红外信号接收器的B信号接口上（切换开关应设置在B位置），再将红外信号接收器的安装卡孔对准固定板的卡孔端子向上推入，顺时钟方向旋入即可固定，安装完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0红外信号接收器（HT-8500R）
1.0.1红外信号接收器实物图
1.0.2红外信号接收器功能特性
l采用卡扣式安装方式，简单方便
l150度球面接收，大大展宽信号覆盖范围
l大于35dBM信号增益
l采用低功耗电路
l可吸顶式和壁式安装
1.0.3红外信号接收器功能示意图
1、工作指示灯
2、红外线接收窗（紫镜）
3、红外信号输出接口A
4、红外信号输出接口B
5、红外信号输出切换开关
1.0.4红外信号接收器技术指标
项目 指标 频率范围 6MHz-8MHz
电源电压 DC12V ，由主控机供电 消耗电流 25mA 接收灵敏度
-85dBM 增益 40dBM 输出阻抗 50Ω 接口类型 BNC 尺寸 φ98×74mm 重量
0.44kg (含固定板)
2.0接入红外信号接收器
A 、正确接法
用同轴电缆的一端接到主控机的射频信号输入(RF IN A / B)接线口，另一端连接到红外信号接收器的信号输出接线口上；若使用多个红外信号接收器时，另一端则要先连接红外信号分支器的射频信号输出(RF OUT)接线口，红外信号分支器上两个信号输入(RF IN A / B) 接线口分别连接到红外信号接收器的信号输出接线口上。
（50Ω同轴电缆线可根据会场实际情况自购安装）
² 主控机的两个信号输入接口和各个红外信号分支器的两个信号输入接
口必须同时接入信号才能保持阻抗平衡。
B、错误接法
²错误的接法会使信号传输阻抗不平衡，严重影响传输增益，导致系统性能下降，严重时可能无法正常工作。
C、50Ω同轴电缆线插头（BNC）装配
²安装50Ω同轴电缆线时，请注意不要让屏蔽网和芯线发生短路
1、把50Ω同轴电缆线外层、屏蔽网及隔离层依上图按合适长度切除
2、把50Ω同轴电缆线芯线插入中央接针，用锡焊牢
3、把接头套入到绝缘泡层和屏蔽网之间
4、把金属环移到接头的防脱落凹槽位置
5、用钳子把金属环夹紧固定
²请务必使用符合本说明规定的标准50Ω同轴电缆线做为信号传输线
3.0安装红外信号接收器
3.0.1红外信号接收器信号覆盖区示意图
红外信号接收器信号覆盖区域侧视图
红外信号接收器信号覆盖区域俯视图
红外信号接收器和列席单元话筒的信号交错覆盖区域示意图
3.0.2红外信号接收器安装方式
吸顶式安装示意图
按上图方式将红外信号接收器安装固定板锁在选定的天花板上，然后将信号线从固定板中间的孔中穿下来，接在红外信号接收器的B信号接口上（切换开关应设置在B位置），再将红外信号接收器的安装卡孔对准固定板的卡孔端子向上推入，顺时钟方向旋入即可固定，
安装完成。
壁式安装示意图
按上图方式将红外信号接收器安装固定板锁在选定的墙壁上，然后将信号线从天花板上穿下来，接在红外信号接收器的A信号接口上（切换开关应设置在A位置），再将红外信号接收器的安装卡孔对准固定板的卡孔端子推入，顺时钟方向旋入即可固定，安装完成。
Ø可按实际会场环境将两种方式混合安装
3.0.3红外信号接收器连线方式
单数红外信号接收器连接法双数红外信号接收器连接法
3.0.4红外信号接收器安装注意事项
l避免阳光直射
将红外信号接收器暴露于阳光下或安装在接近红外光源的环境中，有可能导致系统失效或者性能下降。
为保证红外信号的强度及稳定性，避免将红外信号接收器安装于近似红外光源的环境。
l远离照明设备
虽然本系统对环境灯光有极强的抗干扰性，但为了确保红外信号的强度及稳定性，红外信号接收器的安装位置离照明设备至少保持50cm以上。
l远离墙壁、柱子及其它障碍物
因墙壁、柱子等障碍物易阻隔红外信号的传输，所以红外信号接收器的安装位置至少与障碍物保持30cm的距离以免受其影响。
l各个红外信号接收器到主控机之间的线缆应等长
如果红外信号工作区出现重叠，主控机可从两个或多个红外信号接收器接收红外信号。
若信号相位相同，则会增强信号接收强度；若相位相反，则会减弱信
号接收强度。
要避免多径效应，必须保证各个红外信号接收器到主控机之间的线缆长度相等。
如上图所示，当红外信号接收器安装在同一会场时，所有电缆长度必须相等。
l各个红外信号接收器到主控机之间的线缆长度不超过100米或短于2米L1=L2+L3+L4≤100米L1=L2+L3+L4≥2米
l红外信号接收器到主控机之间的线缆应避免与强电线缆并行布线
如果红外信号接收器电缆与强电线缆并行布线，有可能会使红外信号接收器与主控机之间的通讯受到强电干扰，所以在线路规划时应尽量避免，以降低干扰；如果无法避免，可改用铁管布线。
l主控机1路最多连接12个红外信号接收器，系统共2路信号输入
红外信号接收器是由主控机供电的，如果1路连接的数量超过12个将会出现供电不足，导致系统整体接收灵敏度下降，严重时系统将无法正常工作l主控机加电时两路信号电缆尽量避免短路
系统使用的50Ω同轴电缆同时传输信号和红外信号接收器电源（DC12V），安装时尽量避免短路，如不慎短路，会烧断主控机的红外信号接收器供电保险丝，更换保险丝（0.5A）即可。
