自动开车库门方案
基于plc的车库自动门控制技术方案
ABSTRACT
Title：Design of Automatic Door Control System Based plc ABS TRACT
Abstract：
With the continuous development of science and technology, and now more and more people own cars, the garage door good demand is also growing. Application of intelligent garage is more and more widely, parking management system is indispensable in the building, also the important intelligent building. With the development of computer control technology, the parking lot management control system software and hardware facilities are also associated with its development and continuous improvement. Design and program design of this course focuses on the application of PLC automatic garage door, automatic control technology to realize the automatic garage door open or closed. When the car close to the door, opened the door to leave by the driver, and then the door automatically closed, and the control system to the process of opening and closing the implementation. Management of the garage in this system is of great help, has obvious effect on the traffic flow, to improve traffic capacity, is of great practical value. automatic door system has been applied to large companies research institutes government, agencies and other units are highly confidential. To enhance the reliability of automatic door operation, this design presents a FX2-32MR programmable logic controller and the inverter control automatic door control system, the design uses two sensor prods, some switches and sensors as the system input device, the dive door is used to adjust the speed, and analyzes the working principle of the control system hardware components and system, analysis of the human body decoction sensors automatic door operation position detection the door operation position detection the door obstacle detection and other control circuit to run the working process ,the selection of the plc inverter selection I/O point of action to identify and automatic door and other aspect of the process in detail. With plc operating characteristics of the control system ware reasonable workflow optimization, on this basic given the process control system software design flow sequential control terminal wiring diagram and plc lead and so on.
PLC控制系统设计实现自动车库门控制
PLC控制系统设计实现自动车库门控制自动车库门控制是一项基于PLC控制系统的重要任务。
它旨在实现车主通过远程控制或使用智能感应设备，方便快捷地控制车库门的开启和关闭。
本文将详细介绍PLC控制系统设计实现自动车库门控制的步骤和要点。
一、系统结构设计PLC控制系统设计需要考虑系统的结构，确保其稳定可靠、安全智能。
在自动车库门控制系统中，通常包含以下几个主要组成部分：1. 传感器：负责感知车辆和人员的存在，以便识别需要开启或关闭车库门的信号。
2. 执行机构：负责实际控制车库门的开启和关闭动作，可以采用电动驱动、液压驱动等方式。
3. PLC控制器：作为核心设备，负责接收传感器的信号，判断操作逻辑，并发送控制信号给执行机构。
4. 人机界面：为用户提供操作界面，可以通过智能手机APP、电脑或控制面板等方式进行远程控制。
在系统设计过程中，需要综合考虑各个组成部分之间的协同工作，确保其正常稳定运行。
二、PLC程序设计PLC程序设计是实现自动车库门控制的关键步骤。
以下是一个基本的程序设计流程：1. 确定输入和输出信号：根据系统需求，确定需要连接的传感器和执行机构，为PLC编程提供准确的输入和输出变量。
2. 设计状态图：根据实际需求，绘制车库门开启与关闭的状态图。
状态图可以包括用户命令状态、门状态和反馈状态等。
3. 编写PLC程序：根据状态图，使用PLC编程软件编写逻辑控制程序。
程序中需要包括输入信号的采集、逻辑判断和输出信号的控制等。
4. 调试和验证：将编写好的程序下载到PLC控制器中，通过模拟输入信号和观察输出信号的变化，进行调试和验证。
5. 优化和扩展：经过调试和验证后，根据实际需求进行程序优化和功能扩展，确保系统达到预期效果。
三、安全性和可靠性设计在自动车库门控制系统设计中，安全性和可靠性是非常重要的考虑因素。
以下是一些建议的设计要点：1. 紧急停止功能：设计一个紧急停止按钮，当出现意外情况时，用户可以立即停止车库门的运行。
自动车库门控制系统中的PLC应用方案设计

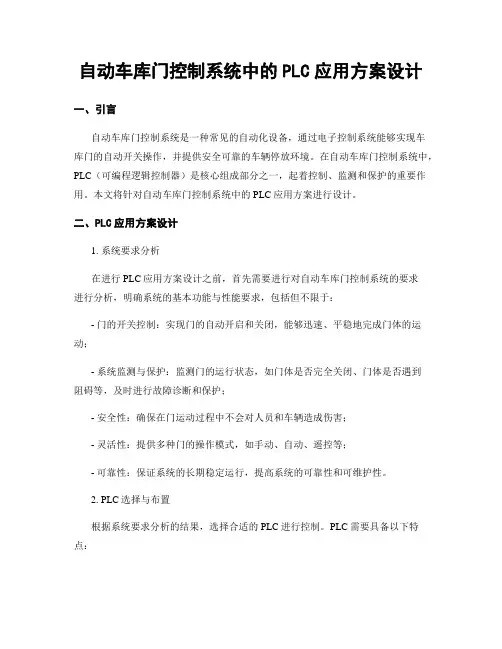

自动车库门控制系统中的PLC应用方案设计一、引言自动车库门控制系统是一种常见的自动化设备，通过电子控制系统能够实现车库门的自动开关操作，并提供安全可靠的车辆停放环境。
在自动车库门控制系统中，PLC（可编程逻辑控制器）是核心组成部分之一，起着控制、监测和保护的重要作用。
本文将针对自动车库门控制系统中的PLC应用方案进行设计。
二、PLC应用方案设计1. 系统要求分析在进行PLC应用方案设计之前，首先需要进行对自动车库门控制系统的要求进行分析，明确系统的基本功能与性能要求，包括但不限于：- 门的开关控制：实现门的自动开启和关闭，能够迅速、平稳地完成门体的运动；- 系统监测与保护：监测门的运行状态，如门体是否完全关闭、门体是否遇到阻碍等，及时进行故障诊断和保护；- 安全性：确保在门运动过程中不会对人员和车辆造成伤害；- 灵活性：提供多种门的操作模式，如手动、自动、遥控等；- 可靠性：保证系统的长期稳定运行，提高系统的可靠性和可维护性。
2. PLC选择与布置根据系统要求分析的结果，选择合适的PLC进行控制。
PLC需要具备以下特点：- 高性能：具备较强的处理能力和运行速度，能够满足门的开关控制的实时性要求；- 可靠性：具备较高的抗干扰能力和抗电磁干扰能力，能够在恶劣环境下稳定运行；- 灵活性：支持多种接口和通信方式，方便与其他设备进行数据交互和控制；- 易维护性：具备友好的人机界面和便于调试的调试工具，方便对系统进行维护和故障排除。
在选择PLC之后，需要对PLC进行合理的布置，确保其与其他控制设备的连接方便、可靠，并考虑温度、湿度等环境因素对PLC的影响。
3. 控制逻辑设计根据系统要求和PLC的功能特点，进行控制逻辑的设计，主要包括以下几个方面：3.1 门的自动开关控制根据不同的触发条件，设置门的开关控制逻辑。
例如，当有车辆接近门时，门需要自动开启，当门关闭后，需要进行状态检测，确保门已经完全关闭。
3.2 运动控制根据门的运动特点，设置门的运动控制逻辑，包括速度控制、位置控制等。
基于单片机的自动车库门设计
基于单片机的自动车库门设计随着汽车数量的不断增加，车库门的使用也越来越普遍。
传统的车库门需要人工操作，不仅麻烦，还有安全隐患。
基于单片机的自动车库门设计能够实现车库门的智能化控制，使车主能够方便快捷地进入和离开车库。
本文将介绍基于单片机的自动车库门的设计原理和功能。
基于单片机的自动车库门主要由以下几个部分组成：传感器、执行器、控制器和显示器。
传感器用于检测车辆的到来和离开，包括车辆探测器和红外线传感器。
执行器用于控制车库门的开关，包括电机和驱动器。
控制器用于接收传感器的信号并控制执行器的工作，实现车库门的自动开关。
显示器用于显示车库门的状态信息，包括电机的运行状态和门的开关状态。
在车辆进入车库的时候，车辆探测器会检测到车辆的到来，并发送信号给控制器。
控制器接收到信号后，会判断当前门的状态，如果门已经关闭，控制器会控制电机启动并打开车库门。
当车辆完全进入车库后，红外线传感器会检测到车辆位置，并发送信号给控制器。
控制器接收到信号后，会判断车辆是否已经停在合适的位置。
如果是，则控制器会控制电机关闭车库门。
在车辆离开车库的时候，车辆探测器会检测到车辆的离开，并发送信号给控制器。
控制器接收到信号后，会判断当前门的状态，如果门已经关闭，控制器会控制电机启动并打开车库门。
当车辆完全离开车库后，红外线传感器会检测到车辆位置，并发送信号给控制器。
控制器接收到信号后，会判断车辆是否已经离开完毕。
如果是，则控制器会控制电机关闭车库门。
在设计过程中，需要考虑以下几个问题。
首先是传感器的选择和位置。
传感器的选择应该能够准确地检测车辆的到来和离开，同时能够抵抗恶劣的环境条件。
传感器的位置应该离车辆进入和离开的位置足够近，可以准确地检测到车辆的到来和离开。
其次是执行器的选择和控制。
执行器的选择应该能够满足车库门的开关需求，并具有足够的承载能力。
执行器的控制应该能够根据传感器的信号进行自动控制，并具有足够的安全保护功能。
最后是控制器的设计和编程。
PLC自动车库门控制系统的设计与实现
PLC自动车库门控制系统的设计与实现概要本文介绍了PLC自动车库门控制系统的设计与实现。
该系统利用可编程逻辑控制器（PLC）来实现车库门的自动控制，提高了车库门的安全性和便利性。
本文将详细介绍系统的设计原理、硬件组成和软件开发过程，以及系统的测试和实现效果。
设计原理PLC自动车库门控制系统基于传感器和执行机构实现门的开关控制。
该系统的设计原理如下：1. 传感器检测机制：- 使用光电传感器进行门口障碍物的检测，当有障碍物阻挡门时，传感器将检测到相应的信号。
- 使用限位开关检测门的位置，当门关闭到最底部或打开到最顶部时，限位开关将产生相应的信号。
2. 执行机构：- 使用电动机驱动门的开关，通过PLC控制电动机的正反转，实现门的开关操作。
- 使用电磁锁来锁定门的位置，防止非授权人员进入车库。
硬件组成PLC自动车库门控制系统的硬件组成包括以下几个部分：1. PLC控制器：用于接收传感器信号和执行机构控制指令，实现门的开关控制。
2. 传感器：包括光电传感器和限位开关，用于检测门口障碍物和门的位置。
3. 执行机构：包括电动机和电磁锁，用于驱动门的开关和锁定门的位置。
4. 电源：为PLC控制器、传感器和执行机构提供电力供应。
5. 接线端子和通信线缆：用于连接各个硬件组件，实现信号和指令的传输。
软件开发过程PLC自动车库门控制系统的软件开发过程如下：1. 确定系统需求：根据用户需求和现场实际情况确定系统功能和性能需求。
2. 设计电路图：根据系统需求，设计PLC控制器和各个硬件组件的电路连接图，并选择适当的传感器和执行机构。
3. 编写PLC程序：使用PLC编程软件，编写PLC程序来实现门的开关控制逻辑。
包括传感器信号的读取、门状态的监测和控制指令的发送。
4. 调试和测试：将编写好的PLC程序下载到PLC控制器中，进行调试和测试，确保系统能够正常工作，并根据实际情况进行优化调整。
5. 用户培训和系统交付：对系统进行用户培训，使用户能够熟练操作和维护PLC自动车库门控制系统，并进行系统交付。
PLC控制系统设计实现自动化车库门
PLC控制系统设计实现自动化车库门车库门的自动化控制在现代生活中变得越来越普遍。
PLC（可编程逻辑控制器）作为一种常见的自动化控制装置，被广泛应用于车库门的控制系统中。
本文将详细介绍PLC控制系统设计以实现自动化车库门的功能。
一、车库门的运行原理在开始设计PLC控制系统之前，我们需要了解车库门的运行原理。
一般而言，车库门可以分为滑动门和卷帘门两种类型。
滑动门主要通过滑轮和导轨实现门的滑动开闭，卷帘门则通过绕轴卷动门帘实现开闭。
无论是哪种类型的车库门，其自动化控制都包括以下几个关键的步骤：1. 感应器检测：通过安装在车库门附近的感应器，如红外、超声波等，检测车辆或人员的存在。
2. 信号输入：感应器检测到车辆或人员后，会通过接触器或传感器等设备将信号输入给PLC系统。
3. 信号处理：PLC系统接收到输入信号后，根据预设的程序进行处理，判断信号是开门指令还是关门指令。
4. 电机控制：根据PLC系统处理的结果，控制车库门的电机运行，实现门的开闭。
5. 监控与安全：通过传感器、编码器等设备，实时监控车库门的位置、速度等参数，以及检测是否有障碍物阻挡门体运动，确保门体安全运行。
6. 指示灯和警报器：根据门体运行状态，通过指示灯和警报器向用户提供相关信息，如门是否完全关闭、门体运行异常等。
二、PLC控制系统设计1. 确定硬件设备：选择适合车库门控制的PLC控制器、感应器、电机、传感器、编码器等硬件设备。
根据车库门的规格和负荷要求，选择合适的电机和传感器型号。
2. 编写PLC程序：根据车库门的运行原理，结合所选硬件设备的特性，编写PLC程序。
主要包括感应器信号输入处理、电机控制逻辑、门体位置监控、故障检测等功能。
3. 连接硬件设备：按照PLC控制器的接口要求，连接感应器、电机、传感器、编码器等硬件设备到PLC控制器上，并进行相应的参数设置。
4. 调试测试：对设计好的PLC控制系统进行调试测试。
测试过程中需要确保感应器能正确地检测到车辆或人员，PLC能正确地处理输入信号并控制电机运行，门体能准确地开闭，并通过监控设备实时反馈门体位置、速度等信息。
PLC自动车库门控制系统设计与实现
PLC自动车库门控制系统设计与实现概述：PLC自动车库门控制系统是一种智能化的解决方案，用于控制和管理车库门的开启和关闭。
本文将介绍PLC自动车库门控制系统的设计和实现，包括系统架构、硬件设计、软件编程和实施计划等方面。
一、系统架构设计PLC自动车库门控制系统的架构主要由PLC控制器、传感器、执行器和用户界面组成。
PLC控制器作为系统的核心，负责监测传感器信号、控制执行器动作，并实现与用户界面的数据通信。
1. PLC控制器：选择合适的PLC控制器，具备足够的输入输出接口、内存和处理能力，以满足系统的控制需求。
2. 传感器：通过安装在车库门上的传感器，监测门的开启和关闭状态，如门离地高度传感器、门开关传感器等。
3. 执行器：用于实现车库门的开启和关闭动作，如电机、液压缸等。
4. 用户界面：提供给用户控制车库门的接口，如按钮、触摸屏等。
用户界面通过PLC控制器与车库门的控制进行通信，以实时反馈开启和关闭状态。
二、硬件设计PLC自动车库门控制系统的硬件设计主要包括传感器、执行器和PLC控制器的连接。
1. 传感器连接：传感器与PLC控制器通过合适的接口进行连接，如数字输入模块接口或模拟输入模块接口，以接收传感器的信号。
2. 执行器连接：执行器与PLC控制器通过合适的接口进行连接，如数字输出模块接口或模拟输出模块接口，以控制执行器的动作。
3. 电源供应：为系统提供稳定可靠的电源供应，确保系统的正常运行。
三、软件编程PLC自动车库门控制系统的软件编程主要包括PLC程序编写和用户界面设计。
1. PLC程序编写：根据车库门的开启和关闭逻辑，编写PLC程序，实现传感器数据的监测和执行器的控制。
在编写过程中，应考虑异常情况的处理和安全保护措施，确保系统运行的可靠性。
2. 用户界面设计：设计直观友好的用户界面，提供给用户控制车库门的按钮和指示灯。
用户界面应具有实时反馈机制，及时显示车库门的开启和关闭状态，并提供故障诊断和报警功能。
自动车库门设计毕业设计
自动车库门设计毕业设计一、设计背景随着城市化的不断发展，人们的生活节奏变得越来越快，更需要便捷舒适的生活环境。
因此，随着汽车的普及，越来越多的车主需要一个安全、方便的停车场所。
传统的手动车库门不能满足人们的需求，自动车库门因其方便、安全、快捷的特点逐渐成为人们的首选。
自动车库门是由电动机驱动的门体，在物理学原理的基础上将人类的力量转化为机械力和运动。
自动车库门具有快速开启、停放车辆、避免被盗等优点，适用于各种场所。
二、设计目标本设计的目标是设计一款高效、安全、节能的自动车库门。
为了实现该目标，需要考虑以下要素：1.门体结构：门体应具有一定的承载能力和刚度。
门体可采用铝合金、钢材等材质制作，同时应经过合理的设计和制造以确保其稳定性，避免在停车过程中发生卡顿、倾斜等问题。
2.电动控制系统：电机选用功率大、安全结构合理、耐用性强、噪音小的电机。
控制系统应具有自动开闭、遥控、安全保护等功能，并设有手动开启机构，以保障紧急情况下的使用。
3.安全保护：车库门在使用中应考虑到安全因素，设置非接触式、触发式或光线遮断器式的门体安全保护装置，保证人、车安全。
同时，也应设置防护装置，避免碰撞事故，保证门体的正常使用寿命。
4.智能控制：门体应配备智能控制系统，实现语音控制、定时开闭、远程控制等功能，为使用者提供更加便捷的服务。
三、设计方案在门体结构设计方面，本设计选用优质的钢材和铝合金作为门体材料，并设置多重强度支撑结构，以增强门体的承重能力及抗风性能。
门体的内侧覆盖有隔音隔热材料，以减少噪音和能量消耗。
设计采用推拉式开启方式，配备射线保护装置、安全保护装置和AI智能识别系统，确保门体在推拉过程中的安全及智能化控制。
同时，还引入了防撞条，为门体提供额外的保护。
设计采用大型马达控制机组，其具备低噪音、低能耗、高效能的特征，通过AI算法对各种因素进行分析，实现自动控制。
四、设计流程1、需求调研：通过调查市场需求及用户反馈，确定自动车库门的设计目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动开车库门方案
1. 引言
在现代社会，随着汽车的普及，对于汽车停放和存储的需求也越来越大。
对于许多家庭和企业来说，车库是存放和保护他们的汽车的一种重要方式。
然而，手动开启和关闭车库门可能会变得繁琐和不方便。
为了解决这个问题，自动开车库门系统成为了一个非常受欢迎的解决方案。
本文将介绍一种基于无线通信和传感器技术的自动开车库门方案，并提供详细的实施步骤和所需材料。
2. 系统概述
自动开车库门系统由以下几个关键组件组成：
1.无线遥控器：用于远程控制车库门的开启和关闭操作。
2.传感器：用于检测车辆的接近和离开，以及障碍物的检测。
3.控制器：负责接收遥控信号和传感器数据，并控制车库门的开启和关
闭操作。
4.电动机：用于实现车库门的自动开启和关闭。
5.电源系统：提供系统所需的电力供应。
3. 系统实施步骤
步骤一：安装传感器
1.定位车库门的合适位置，以便传感器可以准确检测到车辆的接近和离
开。
2.使用合适的工具和材料，将传感器安装在车库门上方或侧面。
确保传
感器稳固并可以正确运行。
步骤二：安装电动机
1.根据车库门的类型和尺寸，选择适合的电动机和安装材料。
2.将电动机固定在适当的位置，并确保其与车库门的连接稳固可靠。
步骤三：连接传感器和控制器
1.使用合适的电缆将传感器与控制器连接起来。
确保连接稳固并没有松
动。
2.确保传感器和控制器之间的通信正常，并能够传输准确的数据。
步骤四：安装电源系统
1.选择合适的电源系统，如电池或交流电源，以满足系统的电力需求。
2.将电源系统与控制器和电动机连接起来，并确保电源供应稳定可靠。
步骤五：配置无线遥控器
1.将无线遥控器与控制器进行配对，并确保两者之间可以正常通信。
2.测试无线遥控器的功能，确保它可以准确地控制车库门的开启和关闭
操作。
步骤六：系统测试和调试
1.对整个系统进行测试，确保传感器、控制器、电动机和电源系统都能
正常工作。
2.修复任何问题或故障，并进行必要的调整和配置。
4. 注意事项和安全措施
在安装和使用自动开车库门系统时，请注意以下几点：
•在进行任何操作前，务必确保车库门区域内没有人员或障碍物。
•遵循所有安装和操作说明，并确保使用合适的工具和材料。
•定期检查和维护系统，以确保其正常运行和安全性。
•在系统出现故障或问题时，及时修复和解决，以免造成进一步损坏或危险。
5. 总结
自动开车库门方案通过利用无线通信和传感器技术，极大地方便了车库门的开启和关闭操作。
本文介绍了系统的主要组成部分、实施步骤和所需材料，以及注意事项和安全措施。
希望本文能够对需要自动开车库门系统的读者提供一些有用的信息和指导。
