芯片封装测试流程详解
Logo
IC Package （IC的封装形式）
Package--封装体：
指芯片（Die）和不同类型的框架（L/F）和塑封料（EMC） 形成的不同外形的封装体。 IC Package种类很多，可以按以下标准分类：
• 按封装材料划分为： 金属封装、陶瓷封装、塑料封装 • 按照和PCB板连接方式分为： PTH封装和SMT封装 • 按照封装外型可分为： SOT、SOIC、TSSOP、QFN、QFP、BGA、CSP等；
Logo
Raw Material in Assembly(封装原材料)
【Gold Wire】焊接金线
实现芯片和外部引线框架的电性和物 理连接；
金线采用的是99.99%的高纯度金；
同时，出于成本考虑，目前有采用铜 线和铝线工艺的。优点是成本降低， 同时工艺难度加大，良率降低； 线径决定可传导的电流；0.8mil， 1.0mil，1.3mils，1.5mils和2.0mils；
Logo
Raw Material in Assembly(封装原材料)
【Mold Compound】塑封料/环氧树脂
主要成分为：环氧树脂及各种添加剂（固化剂，改性剂，脱 模剂，染色剂，阻燃剂等）； 主要功能为：在熔融状态下将Die和Lead Frame包裹起来， 提供物理和电气保护，防止外界干扰； 存放条件：零下5°保存，常温下需回温24小时；
EOL
Wafer Mount 晶圆安装
Wafer Saw 晶圆切割
Wire Bond 引线焊接
3rd Optical 第三道光检
Logo
FOL– Back Grinding背面减薄
Taping 粘胶带 Back Grinding 磨片 De-Taping 去胶带
将从晶圆厂出来的Wafer进行背面研磨，来减薄晶圆达到 封装需要的厚度（8mils~10mils）； 磨片时，需要在正面（Active Area）贴胶带保护电路区域 同时研磨背面。研磨之后，去除胶带，测量厚度；
Logo
Raw Material in Assembly(封装原材料)
【Epoxy】银浆
成分为环氧树脂填充金属粉末（Ag）； 有三个作用：将Die固定在Die Pad上； 散热作用，导电作用；
-50°以下存放，使用之前回温24小时；
Logo
Typical Assembly Process Flow
Logo
IC Package （IC的封装形式）
• QFN—Quad Flat No-lead Package 四方无引脚扁平封装 • SOIC—Small Outline IC 小外形IC封装 • TSSOP—Thin Small Shrink Outline Package 薄小外形封装 • QFP—Quad Flat Package 四方引脚扁平式封装 • BGA—Ball Grid Array Package 球栅阵列式封装 • CSP—Chip Scale Package 芯片尺寸级封装
/前段
EOL/中段
Plating/电镀
EOL/后段
Final Test/测试
Logo
FOL– Front of Line前段工艺
Wafer 2nd Optical 第二道光检 Die Attach 芯片粘接
Back Grinding 磨片
Wafer Wash 晶圆清洗
Epoxy Cure 银浆固化
IC Package （IC的封装形式）
• 按与PCB板的连接方式划分为：
PTH
SMT
PTH-Pin Through Hole, 通孔式；
SMT
SMT-Surface Mount Technology ，表面贴装式。
目前市面上大部分IC均采为SMT式 的
Logo
IC Package （IC的封装形式）
Logo
FOL– Wafer Saw晶圆切割
Wafer Mount 晶圆安装 Wafer Saw 晶圆切割 Wafer Wash 清洗
将晶圆粘贴在蓝膜（Mylar）上，使得即使被切割开后，不会散落；
通过Saw Blade将整片Wafer切割成一个个独立的Dice，方便后面的 Die Attach等工序；
Logo 艾
Introduction of IC Assembly Process IC封装工艺简介
Logo
IC Process Flow
Customer 客 户
IC Design IC设计 SMT IC组装
Wafer Fab 晶圆制造
Wafer Probe 晶圆测试
Assembly& Test IC 封装测试
【Wafer】晶圆
……
Logo
Raw Material in Assembly(封装原材料)
【Lead Frame】引线框架
提供电路连接和Die的固定作用；
主要材料为铜，会在上面进行镀银、 NiPdAu等材料；
L/F的制程有Etch和Stamp两种； 易氧化，存放于氮气柜中，湿度小 于40%RH; 除了BGA和CSP外，其他Package都会采用Lead Frame， BGA采用的是Substrate；
Logo
IC Package Structure（IC结构图）
Lead Frame 引线框架 Die Pad 芯片焊盘 Gold Wire 金线 Epoxy 银浆
TOP VIEW
Mold Compound 环氧树脂
SIDE VIEW
Logo
Raw Material in Assembly(封装原材料)
• 按封装外型可分为： SOT 、QFN 、SOIC、TSSOP、QFP、BGA、CSP等；
封装形式和工艺逐步高级和复杂
• 决定封装形式的两个关键因素: 封装效率。芯片面积/封装面积，尽量接近1:1； 引脚数。引脚数越多，越高级，但是工艺难度也相应增加； 其中，CSP由于采用了Flip Chip技术和裸片封装，达到了 芯片面积/封装面积=1:1，为目前最高级的技术；
Logo
IC Package （IC的封装形式）
• 按封装材料划分为：
塑料封装
陶瓷封装
金属封装主要用于军工或航天技术，无 商业化产品； 陶瓷封装优于金属封装，也用于军事产 品，占少量商业化市场； 塑料封装用于消费电子，因为其成本低 ，工艺简单，可靠性高而占有绝大部分 的市场份额；
金属封装
Logo
芯片封装测试流程

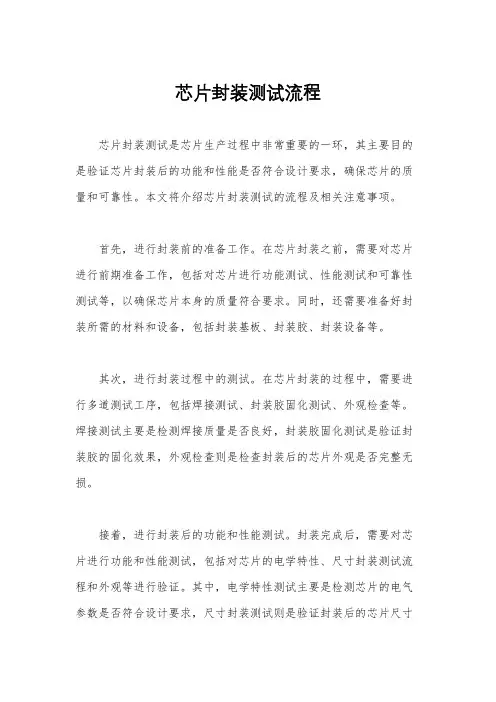

芯片封装测试流程芯片封装测试是芯片生产过程中非常重要的一环，其主要目的是验证芯片封装后的功能和性能是否符合设计要求，确保芯片的质量和可靠性。
本文将介绍芯片封装测试的流程及相关注意事项。
首先，进行封装前的准备工作。
在芯片封装之前，需要对芯片进行前期准备工作，包括对芯片进行功能测试、性能测试和可靠性测试等，以确保芯片本身的质量符合要求。
同时，还需要准备好封装所需的材料和设备，包括封装基板、封装胶、封装设备等。
其次，进行封装过程中的测试。
在芯片封装的过程中，需要进行多道测试工序，包括焊接测试、封装胶固化测试、外观检查等。
焊接测试主要是检测焊接质量是否良好，封装胶固化测试是验证封装胶的固化效果，外观检查则是检查封装后的芯片外观是否完整无损。
接着，进行封装后的功能和性能测试。
封装完成后，需要对芯片进行功能和性能测试，包括对芯片的电学特性、尺寸封装测试流程和外观等进行验证。
其中，电学特性测试主要是检测芯片的电气参数是否符合设计要求，尺寸封装测试则是验证封装后的芯片尺寸是否符合标准，外观检查则是确保封装后的芯片外观完整无损。
最后，进行可靠性测试。
可靠性测试是芯片封装测试中非常重要的一环，其主要是验证芯片在不同环境条件下的可靠性，包括高温、低温、湿热等环境条件下的测试。
通过可靠性测试，可以评估芯片在实际使用中的稳定性和可靠性，确保芯片在各种环境条件下都能正常工作。
在进行芯片封装测试时，需要注意以下几点，首先，严格按照测试流程进行，确保每道测试工序都得到有效执行；其次，对测试结果进行准确记录和分析，及时发现问题并进行处理；最后，要做好测试数据的归档和保存，以备日后查阅和分析。
总之，芯片封装测试是芯片生产过程中不可或缺的一环，通过严格的测试流程和规范的操作，可以确保芯片封装后的质量和可靠性，为芯片的后续应用提供有力保障。
希望本文介绍的芯片封装测试流程及相关注意事项能对相关人员有所帮助，谢谢！。
芯片封测流程

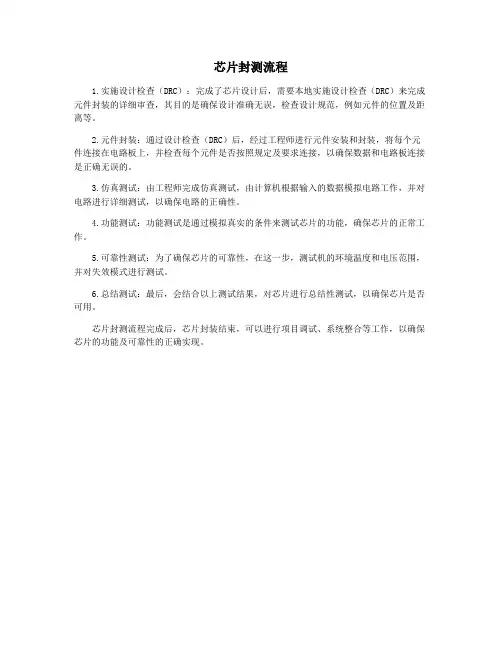

芯片封测流程
1.实施设计检查（DRC）：完成了芯片设计后，需要本地实施设计检查（DRC）来完成元件封装的详细审查，其目的是确保设计准确无误，检查设计规范，例如元件的位置及距离等。
2.元件封装：通过设计检查（DRC）后，经过工程师进行元件安装和封装，将每个元件连接在电路板上，并检查每个元件是否按照规定及要求连接，以确保数据和电路板连接是正确无误的。
3.仿真测试：由工程师完成仿真测试，由计算机根据输入的数据模拟电路工作，并对电路进行详细测试，以确保电路的正确性。
4.功能测试：功能测试是通过模拟真实的条件来测试芯片的功能，确保芯片的正常工作。
5.可靠性测试：为了确保芯片的可靠性，在这一步，测试机的环境温度和电压范围，并对失效模式进行测试。
6.总结测试：最后，会结合以上测试结果，对芯片进行总结性测试，以确保芯片是否可用。
芯片封测流程完成后，芯片封装结束，可以进行项目调试、系统整合等工作，以确保芯片的功能及可靠性的正确实现。
芯片封装测试流程详解

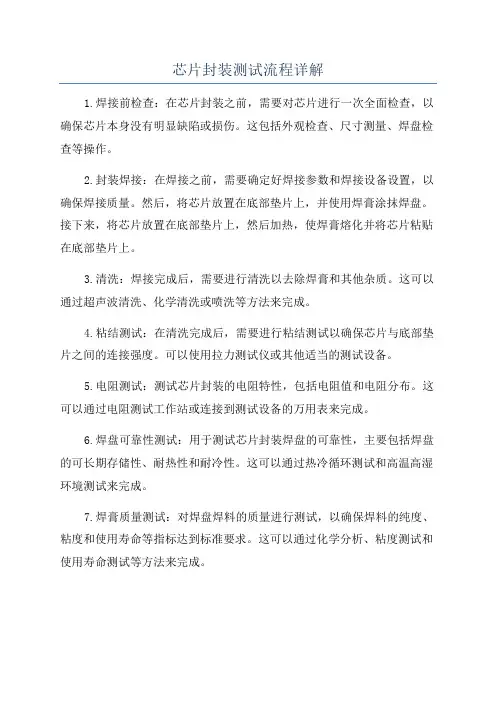

芯片封装测试流程详解1.焊接前检查：在芯片封装之前，需要对芯片进行一次全面检查，以确保芯片本身没有明显缺陷或损伤。
这包括外观检查、尺寸测量、焊盘检查等操作。
2.封装焊接：在焊接之前，需要确定好焊接参数和焊接设备设置，以确保焊接质量。
然后，将芯片放置在底部垫片上，并使用焊膏涂抹焊盘。
接下来，将芯片放置在底部垫片上，然后加热，使焊膏熔化并将芯片粘贴在底部垫片上。
3.清洗：焊接完成后，需要进行清洗以去除焊膏和其他杂质。
这可以通过超声波清洗、化学清洗或喷洗等方法来完成。
4.粘结测试：在清洗完成后，需要进行粘结测试以确保芯片与底部垫片之间的连接强度。
可以使用拉力测试仪或其他适当的测试设备。
5.电阻测试：测试芯片封装的电阻特性，包括电阻值和电阻分布。
这可以通过电阻测试工作站或连接到测试设备的万用表来完成。
6.焊盘可靠性测试：用于测试芯片封装焊盘的可靠性，主要包括焊盘的可长期存储性、耐热性和耐冷性。
这可以通过热冷循环测试和高温高湿环境测试来完成。
7.焊膏质量测试：对焊盘焊料的质量进行测试，以确保焊料的纯度、粘度和使用寿命等指标达到标准要求。
这可以通过化学分析、粘度测试和使用寿命测试等方法来完成。
8.尺寸测试：对芯片封装的尺寸进行测量，以确保芯片封装的准确性和一致性。
可以使用光学显微镜、显微投影仪或三坐标测量机等设备进行测量。
9.功能测试：在芯片封装测试的最后阶段，需要对芯片进行功能测试，以验证芯片的功能和性能是否达到设计要求。
这可以通过测试设备连接到芯片进行信号输入和输出测试来完成。
10.高温老化测试：对芯片进行高温老化测试，以验证芯片封装在高温环境下的可靠性和稳定性。
这可以通过加热设备和温度控制系统来完成。
11.最终检查和包装：在芯片封装测试结束后，需要进行最终检查和包装，以确认芯片封装品质，并将芯片封装成最终产品。
这包括外观检查、功能验证和标识等操作。
总结：芯片封装测试流程是确保芯片封装质量和性能的关键步骤。
芯片封装测试流程详解课件
芯片封装测试的重要性
芯片封装测试是确保芯片质量的重要环节，能够发现和排除生产过程中可能存在 的缺陷和问题。
通过测试，可以确保芯片在各种应用场景下能够正常工作，提高产品的可靠性和 稳定性。
芯片封装测试的流程简介
芯片封装测试流程包括多个环节，如封装完成后的初步检测 、功能测试、可靠性测试等。
每个环节都有相应的测试标准和要求，以确保芯片的质量和 性能达到预期。
自适应测试策略
根据芯片性能和功能，动态调整测试策略，提高 测试效率。
3
预测性维护
通过实时监测和数据分析，预测测试设备的维护 需求，降低故障率。
高性能测试设备
高精度测试仪器
提高测试设备的测量精度和稳定性，确保测试结果的可靠性。
高速数据传输接口
支持高速数据传输，满足高带宽芯片的测试需求。
自动化测试设备
提高测试设备的自动化程度，降低人工干预和测试成本。
THANKS
感谢观看
芯片封装测试流程详 解课件
目录
• 芯片封装测试概述 • 芯片封装流程 • 芯片测试流程 • 封装测试中的问题与解决方案 • 未来芯片封装测试技术发展趋势
01
芯片封装测试概述
芯片封装测试的定义
芯片封装测试是对芯片进行封装后的 性能和可靠性检测，以确保其满足设 计要求和规格。
它包括对芯片的外观、尺寸、引脚、 电气性能等方面的检测，以及在各种 环境条件下的可靠性测试。
应力测试
02
通过施加各种应力条件，如电压、温度等，检测芯片的可靠性
。
环境适应性测试
03
在不同环境条件下，如温度、湿度、气压等，测试芯片的可靠
性。
04
封装测试中的问题与解 决方案
IC封装测试工艺流程
IC封装测试工艺流程1.芯片准备：在IC封装测试工艺流程开始之前，需要对待封装的芯片进行准备工作。
这包括将芯片切割成单个的小尺寸芯片，然后对其进行清洗、去除尘埃等净化处理。
2.焊接：在将芯片封装前，需要在芯片上焊接金线。
这些金线用于将芯片内部的各个功能单元与外界的引线相连。
这个过程需要使用特殊的焊接设备，确保焊接质量。
3.封装：接下来，将芯片放置在封装材料中。
封装材料可以是塑料、陶瓷等，不同的材料可以提供不同的保护性能。
芯片与封装材料之间还需要使用金线或焊膏进行连接。
封装过程可以是手工操作，也可以是自动化机器进行。
4.封装测试：在完成封装后，需要对封装好的芯片进行测试以确保其质量和性能。
这些测试可以包括外观检查、尺寸测量、电气性能测试等。
测试过程需要使用专业的测试设备和工艺流程。
5.校准：如果芯片测试结果不符合要求，可能需要对测试设备进行校准，以确保测试的准确性和一致性。
校准可以通过标准器件或其他校准设备进行。
6.封装精调：如果芯片测试结果仍然不达标，可能需要对封装工艺进行精细调整。
这意味着需要调整封装材料的配方、焊接参数、封装温度等。
精细调整可以通过试验和实验确定最佳的封装工艺参数。
7.标识与包装：在完成封装测试后，需要对封装好的芯片进行标识和包装。
标识可以包括芯片型号、生产日期、批次号等信息。
包装可以是常规的芯片包装方式，如管装、带装等。
包装后的芯片可以进行存储或运输。
8.品质管理：在整个封装测试工艺流程中，需要对每个步骤进行严格的品质管理。
这包括设立合理的工艺流程、制定工艺参数标准、对工艺设备和材料进行检验等。
品质管理可以通过ISO9001等质量管理体系认证。
总结：IC封装测试工艺流程是将芯片封装为成品集成电路的关键过程。
通过逐步进行焊接、封装、测试、校准、精细调整、标识和包装等步骤，可以确保封装好的芯片的品质和性能。
并且通过切合实际的品质管理措施，可以提高封装工艺的稳定性和一致性。
芯片封装测试流程详解

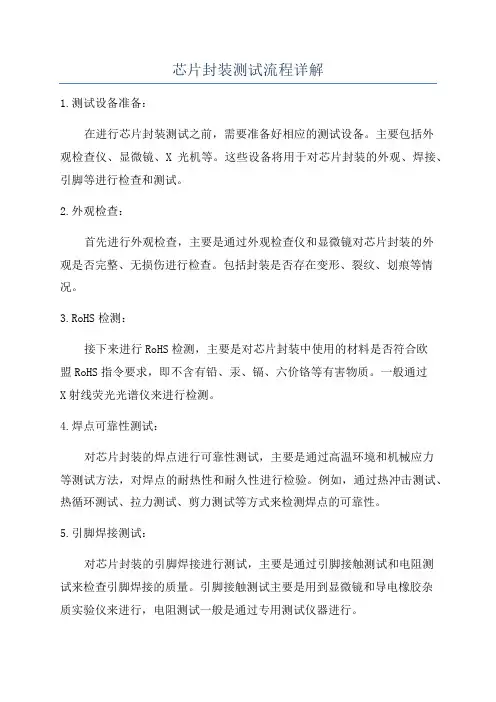

芯片封装测试流程详解1.测试设备准备：在进行芯片封装测试之前，需要准备好相应的测试设备。
主要包括外观检查仪、显微镜、X光机等。
这些设备将用于对芯片封装的外观、焊接、引脚等进行检查和测试。
2.外观检查：首先进行外观检查，主要是通过外观检查仪和显微镜对芯片封装的外观是否完整、无损伤进行检查。
包括封装是否存在变形、裂纹、划痕等情况。
3.RoHS检测：接下来进行RoHS检测，主要是对芯片封装中使用的材料是否符合欧盟RoHS指令要求，即不含有铅、汞、镉、六价铬等有害物质。
一般通过X射线荧光光谱仪来进行检测。
4.焊点可靠性测试：对芯片封装的焊点进行可靠性测试，主要是通过高温环境和机械应力等测试方法，对焊点的耐热性和耐久性进行检验。
例如，通过热冲击测试、热循环测试、拉力测试、剪力测试等方式来检测焊点的可靠性。
5.引脚焊接测试：对芯片封装的引脚焊接进行测试，主要是通过引脚接触测试和电阻测试来检查引脚焊接的质量。
引脚接触测试主要是用到显微镜和导电橡胶杂质实验仪来进行，电阻测试一般是通过专用测试仪器进行。
6.电性能测试：对芯片封装的电性能进行测试，主要是测试芯片封装的电性能参数和功能能否正常。
通过测试仪器对芯片封装进行静态和动态的电学特性测试，例如，输入输出电阻、反向电流、开关时间等。
7.温度周期可靠性测试：对芯片封装进行温度周期可靠性测试，主要是通过周期性变化温度的方式，来检验芯片封装材料和结构在不同温度下的可靠性。
这个测试一般使用温度恒温老化箱等设备进行。
8.市场应用测试：对芯片封装进行市场应用测试，主要是仿真实际使用环境下的使用寿命和稳定性。
例如，对手机芯片进行通话测试、对汽车芯片进行震动测试等。
9.数据分析：对芯片封装测试的数据进行分析，对测试结果进行统计和评估。
通过对测试数据的分析，可以判断芯片封装的质量和性能是否符合要求。
10.缺陷分析和改进：对于测试中发现的缺陷，需要及时进行分析并采取相应的改进措施。
芯片封装测试流程详解
提升产品竞争力
高质量的芯片产品能够满 足客户更高需求，提高市 场竞争力。
封装测试的流程简介
测试策略制定
根据芯片特性和测试要求，制 定相应的测试策略和方案。
数据分析与判定
对测试数据进行统计分析，与 标准值进行比较，确定芯片性 能等级。
准备测试环境
搭建符合测试要求的硬件和软 件环境，准备测试夹具和仪器。
塑封固化
塑封固化是将芯片和引脚进行塑 封，以保护芯片免受外界环境的
影响，并增强其机械强度。
塑封材料通常为热塑性塑料或环 氧树脂，具有优良的绝缘、耐温、
耐腐蚀等性能。
塑封过程中，将塑封材料均匀涂 覆在芯片和引脚上，经过加热固
化后形成保护层。
去飞边、切筋整形
去飞边是将塑封材料边缘的毛 刺、溢料等去除的过程，以提 高产品的外观质量和可靠性。
芯片封装测试流程详解
contents
目录
• 芯片封装测试概述 • 芯片封装工艺流程 • 芯片功能测试 • 芯片封装质量检测 • 芯片封装测试中的问题与对策 • 未来芯片封装测试技术展望
01 芯片封装测试概述
封装测试的目的
确保芯片性能符合设计要求
通过测试，验证芯片的功能、性能参数是否达到设计预期。
06 未来芯片封装测试技术展 望
高集成度芯片封装技术
总结词
随着芯片制程技术的不断进步，高集成度芯 片封装技术成为未来的发展趋势。
详细பைடு நூலகம்述
高集成度芯片封装技术能够将更多的晶体管 集成到更小的芯片面积上，从而提高芯片的 性能和功能。这种技术需要先进的封装材料 和工艺，以满足更高的热管理、电气性能和 可靠性要求。
筛选不良品
在生产过程中尽早发现不良品，避免后续工序的浪费。
芯片封装测试流程
芯片封装测试流程一、前面工序1.材料准备：根据芯片封装的要求，准备好封装盒、导线、胶水、芯片及相关材料。
2.准备工作区：确保工作区的清洁度和安全性，设置相应的仪器和设备。
3.芯片安装：将芯片粘贴或焊接到封装盒的芯片台上，确保芯片位置正确，并使用胶水或焊接设备将芯片固定住。
4.导线连接：根据芯片封装的需要，将导线与芯片焊接或粘贴连接起来。
确保焊接点或粘贴点牢固可靠。
5.封装盒封装：将芯片及导线封装在封装盒内，确保封装盒的密封性良好，并使用胶水或其他封装材料加固盒子的连接处。
二、后面工序1.外观检查：对封装好的产品进行外观检查，包括封装盒的整体外观，焊接点或粘贴点的接触良好性等。
确保产品无任何物理损坏或松动。
2.成品测试：使用相应的测试设备对产品进行不同的测试，如功能测试、性能测试、电气特性测试等。
根据具体的产品类型和要求，进行相应的测试项目并记录测试结果。
3.电气测试：使用电气测试仪器对芯片封装的电气特性进行检测，包括电流、电压、功率等参数的测试，以确保产品的电气性能符合要求。
4.温度测试：对产品进行温度测试，通过将产品放入恒温箱或使用温度传感器等设备，模拟不同的工作温度环境，观察产品在不同温度下的性能表现。
5.可靠性测试：根据产品的可靠性要求，进行可靠性测试。
如高温老化测试、低温测试、振动测试、冲击测试等，以评估产品在不同工况下的可靠性和稳定性。
6.功能测试：根据产品的功能要求，进行相应的功能测试。
如通信模块的网络连接测试、传感器的数据采集和处理测试等，以验证产品的功能是否正常。
7.可靠性评估：根据上述测试的结果，对产品的稳定性、可靠性和性能进行评估。
根据评估结果，对产品是否合格做出判断，并记录相应的测试数据和评估结论。
8.封装检查：对封装工序进行检查，包括焊点或粘贴点的连接牢固性、封装盒的密封性良好性等。
确保封装工序没有任何问题。
以上是一个典型的芯片封装测试流程，其中包括了材料准备、芯片安装、导线连接、封装盒封装、外观检查、成品测试、电气测试、温度测试、可靠性测试、功能测试、可靠性评估和封装检查等各个环节。
IC封装测试工艺流程
IC封装测试工艺流程IC（集成电路）封装是将芯片封装在外部包装中，以保护芯片，便于安装和使用。
IC封装测试工艺流程是指在封装过程中对芯片进行检测和测试的一系列流程。
下面是一个1200字以上的IC封装测试工艺流程的详细介绍。
1.裸片测试裸片测试是在封装过程之前进行的一项关键测试。
它主要通过对芯片进行电学测试和可视检查，来检查芯片的功能和质量。
裸片测试的目的是排除芯片本身存在的问题，确保其质量达到封装的要求。
2.贴片贴片是将芯片粘贴在基板上的过程。
在贴片过程中，需要使用特殊的胶水来固定芯片，保证其位置准确。
贴片过程还包括焊接引脚，即将芯片的引脚与基板的焊盘相连接，以完成芯片和基板之间的电气连接。
3.焊接焊接是将芯片的引脚与基板的焊盘相连接的过程。
焊接可以通过手工焊接或自动焊接机进行。
手工焊接需要操作员亲自焊接每个引脚，而自动焊接机可以自动完成焊接过程。
焊接的目的是确保芯片和基板之间的电气连接质量可靠。
4.封装封装是将芯片包装在外部包装中的过程。
封装可以分为多种形式，如晶圆级封装、卡式封装、塑封封装等。
不同形式的封装适用于不同的应用场景和要求。
封装的目的是保护芯片，增强其机械强度，并便于安装和使用。
5.功能测试功能测试是在封装完成后对芯片进行的一项关键测试。
它主要通过对芯片进行电学测试和功能验证，来检查芯片的性能和功能是否符合要求。
功能测试的目的是确保封装后的芯片能够正常工作，达到设计要求的性能指标。
6.温度循环测试温度循环测试是对封装后的芯片进行的一项重要测试。
它主要通过在不同温度下对芯片进行加热和冷却循环，来检查芯片能否在不同温度环境下正常工作。
温度循环测试的目的是评估芯片的温度稳定性和可靠性。
7.可靠性测试可靠性测试是对封装后的芯片进行的一项关键测试。
它主要通过对芯片进行加速老化和环境应力测试，来评估芯片的可靠性和使用寿命。
可靠性测试的目的是确保封装后的芯片能够在长时间、恶劣环境下稳定可靠地工作。
芯片封装测试工艺流程
芯片封装测试工艺流程1.引言芯片封装测试是电子产品生产过程中的重要环节之一。
通过封装测试，可以确保芯片的质量和稳定性，提高产品的性能和可靠性。
本文将介绍芯片封装测试的工艺流程，包括材料准备、封装测试、封装后测试和质量控制等方面。
2.材料准备在进行芯片封装测试之前，需要准备一些必要的材料，包括芯片、封装材料、测试设备和工具等。
具体的材料准备工作包括： - 芯片：选择合适的芯片进行封装测试，确保芯片的品质和性能符合要求。
- 封装材料：根据芯片的封装类型选择适合的封装材料，例如塑料封装、金属封装等。
- 测试设备：准备好测试芯片的设备，包括自动测试设备和手动测试设备等。
- 工具：准备好一些常用的工具，如焊接工具、封装工具等。
3.封装测试封装测试是将芯片封装在封装材料中，并进行测试以确保封装的质量和可靠性。
封装测试的主要步骤如下： 1. 准备封装材料：根据芯片的封装类型，选择相应的封装材料，如塑料封装材料。
2. 封装芯片：将芯片放置在封装材料的合适位置，并进行焊接，确保芯片与封装材料之间的良好连接。
3. 封装材料固化：将封装材料进行固化处理，使其形成稳定的封装结构。
4. 进行功能测试：使用测试设备对封装后的芯片进行功能测试，检测芯片的性能和功能是否符合要求。
5. 进行可靠性测试：使用测试设备对封装后的芯片进行可靠性测试，模拟芯片在不同温度、湿度等环境下的运行情况，以评估芯片的耐久性和可靠性。
6. 封装质量评估：根据功能测试和可靠性测试的结果，评估封装的质量，判断是否符合标准要求。
4.封装后测试封装后测试是对已封装芯片进行的一系列测试和评估工作，以确保封装后的芯片的质量和性能符合要求。
封装后测试的主要步骤如下： 1. 外观检查：对封装后的芯片进行外观检查，检测是否存在外观缺陷或损伤。
2. 封装测量：对封装后芯片的尺寸、重量等进行测量，确保封装尺寸符合要求。
3. 焊点测试：对芯片封装的焊点进行测试，检测焊点的连接性和可靠性。
