水轮发电机组盘车过程
3.4盘车记录 ---画圆法、表格法
3.机组盘车
a6 6
7 a7 8
a8
5 a5
1 a1
画圆法
a2 2
3 a3
4 a4
3.4盘车记录 ---画圆法、表格法
3.机组盘车
表格法
4.数据分析及轴线调整
4.1轴线的水平投影
机组轴线实际上均存在着不同程度的倾斜和 曲折现象，为了在纸面上反映出机组轴线的状 态，以及便于轴线分析、计算和处理，人们把 机组盘车时所测量的主轴典型部位的实际摆度 向量，画在标有主轴轴号位置的直角坐标平面 上，这种图形称为机组轴线的水平投影。
Jcb
1
2 cb
1 2
(c
b )
4.1轴线的水平投影
4.数据分析及轴线调整
摆度方向的判别的方法
1. 全摆度是相对点百分表读数之差， 规定为 1、2、3、4各点百分表的读 数，减去 5、6、7、8各点百分表的 读数，即前减后。
2. 轴心的偏移量是该方向上全摆度的 一半。全摆度为正时，轴心是向外 偏移的，即正偏外 ，当净摆度为正 时，轴线向外倾斜。
机组运转时，由于主轴轴线 与其旋转中心线不重合，形 成沿旋转轴长度方向呈圆锥 形的轴线运动，如将轴分为 如干点，安装百分表的读数 为该点绝对摆度。
摆度
产生原因分析
2.摆度的产生及特性
原因分析
镜板平面与机组轴线不垂直。 法兰面与机组轴线不垂直。 镜板工作面不平。
推力头与轴配合过送。
Байду номын сангаас
2.摆度的产生及特性
水轮发电机组轴线调整，是安装和检修过 程中一个关键项目，技术要求高。对机组运行 的摆度、振动及受力有很大的影响，甚至会威 胁水轮发电机组的安全、稳定运行。所以这项 工作的好坏，直接影响着机组的检修质量。在 某种意义上讲，也反映出水电厂的机组检修技 术水平。
摆度
产生原因分析
2.摆度的产生及特性
摆度概念
3. 净摆度的计算，用位置较低处的全 摆度减去位置较高处的全摆度。下 减上，由于轴心对理想中心而言， 总是来回摆动的，因而全摆度也可 称为“双摆幅”。
悬式水轮发电机组盘车过程
秋记与你分享
华电四川宝珠寺水力发电厂机修工程公司 授课人：方仲超
静思笃行 持中秉正
1
概述
2
摆度产生及特性
3
机组盘车
4
数据分析及轴线调整
5
推力瓦受力调整
6
结束语
目录
1.概述
“三线” ---机组轴线、机组中心线、旋转中心线
1.机组轴线：由发电机轴、水轮机轴组成，用贯 穿机组主轴的中心线来代表实际的机组轴线。 2.机组中心线：机组固定部件的几何中心线。 3.旋转中心线：整个机组回转部分围绕着旋转的 几何中心线，贯穿推力轴承镜板面的中心的垂线。
3.机组盘车
3.1盘车类型 ---人工盘车、机械盘车、电动盘车
利用发电机定子和转子 绕组中通入直流电所产 生的电磁力，由于电磁 力的相互吸引或排斥， 使转子旋转。
3.2 盘车前准备
3.机组盘车
1.装好盘车专用工具，做好盘车过程中松绳或钢丝绳意外滑落。
盘车前准备 工作
2.将主轴调整至机组中心线，检查空气间隙和水轮机止漏环间 隙无障碍物，导轴承油槽盖板与主轴之间应有足够间隙。
3.3 盘车过程
3.机组盘车
1.盘车前，应对上、下各百分表指针应调零，并记录小针的位置， 作为盘车的起始零位。
盘车过程注 意事项
2.盘车过程中，应先“空转”1圈，然后再进行停点读数。
3.读数前，在水导轴承处用人力分别在X、Y方向推动主轴，主轴 应能自由摆动，确认主轴在自由状体下。
4.盘车负责人检查各测量部位记录正常，+X、+Y方向数据趋势一 致，即认为数据真实可靠。
摆度特性 ---全摆度、净摆度、紧全摆度、相对摆度
1 全摆度:主轴测量部位直径方向对应两点的绝对摆度之差。 15 A1 A5
2 净摆度：把主轴测量部位处与限位导轴承处同轴号的绝对摆度之差。 J1 B01 A01
3 净全摆度：轴号的净摆度值与直径方向对应轴号的净摆度之差。 4 相对摆度：某轴号的净全摆度值除以镜板至该测量部位的轴长。
3.将主轴测量部位进行8等分，并按照逆时针方向编号，上下 各测量部位的同一轴号应保证在同一垂直面内。
4.选定机组的+Y、+X方向，并在主轴的每个测量部位的+Y、+X 方向，分别设置百分表，调整测杆垂直于轴面，百分表架设正 确。
3.2 盘车前准备
3.机组盘车
5.检查机组镜板水平，待机组镜板水平调整合格后，再进行轴线 调整。
1.概述
“三线” ---机组轴线、机组中心线、旋转中心线
这三条线的理论状态是各自铅直且重合，而 在实际的运行过程中，往往出现主轴的旋转中心 线与机组中心线重合，机组轴线曲折的情况；或 者三条线彼此分离的情况。在实际的安装过程中， 按照规定的技术要求，使其在某个偏差范围内， 即认为合格。
1.概述
“意义” ---机组轴线调整的意义
图（b）中，由于轴偏离旋转中心OO1 （距离为e）测出摆度，出现一条峰值 e和-e的近似正铉曲线，最大值在轴号 5，最小值在轴号1上。
所谓摆度，就是轴号5和轴号1所测之 差，即等于2e。
3.机组盘车
3.1盘车类型 ---人工盘车、机械盘车、电动盘车
适用于于小型机组，用人力推 动，使机组缓慢旋转。
适用于大中型水轮发电机组。
4.数据分析及轴线调整
4.1轴线的水平投影
1. 法兰对上导的净摆度 Φba，反应的是发电机轴线的倾斜：
J ba
1
2 ba
1 2
(b
a )
2. 水导对上导的净摆度 Φca ，反映的是全轴的倾斜：
Jca
1
2 ca
1 2
(c
a )
3.水导对法兰的净摆度 Φcb ，反应的是水轮机轴线的倾斜。
盘车前准备 工作
6.将主轴限位导轴承瓦涂抹润滑油，将导轴瓦间隙调整0.03mm0.05mm左右。避免盘车过程中主轴发生较大“平移”。
7.用油压顶转子，给推力瓦喷注透平油或者瓦面均匀涂一层猪油， 落下转子，检查制动器与转子下部的制动换之间应全部离开。
8.参加盘车工作人员，分工明确，任务清楚，统一指挥，上下各 测量部位联络通畅。
摆度特性 ---盘车表格记录
绝对摆度
2.摆度的产生及特性
全摆度
净摆度
2.摆度的产生及特性
摆度特性 ---旋转的特性
将主轴分成8等分，用百分表以一定的预 紧量顶在轴号5上；分别测出同心与有一
定偏移量的百分表读数。
图（a）中，由于轴线与旋转中心重合， 大轴中心O1旋转中心线上，大轴顺时 针旋转，则每个百分表读数不变，其 摆度为0。

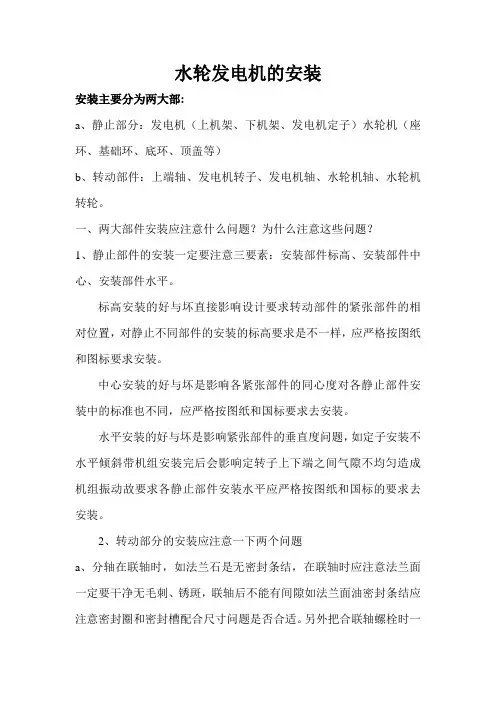

水轮机盘车方法要点
水轮发电机的安装安装主要分为两大部:a、静止部分：发电机（上机架、下机架、发电机定子）水轮机（座环、基础环、底环、顶盖等）b、转动部件：上端轴、发电机转子、发电机轴、水轮机轴、水轮机转轮。
一、两大部件安装应注意什么问题？为什么注意这些问题？1、静止部件的安装一定要注意三要素：安装部件标高、安装部件中心、安装部件水平。
标高安装的好与坏直接影响设计要求转动部件的紧张部件的相对位置，对静止不同部件的安装的标高要求是不一样，应严格按图纸和图标要求安装。
中心安装的好与坏是影响各紧张部件的同心度对各静止部件安装中的标准也不同，应严格按图纸和国标要求去安装。
水平安装的好与坏是影响紧张部件的垂直度问题，如定子安装不水平倾斜带机组安装完后会影响定转子上下端之间气隙不均匀造成机组振动故要求各静止部件安装水平应严格按图纸和国标的要求去安装。
2、转动部分的安装应注意一下两个问题a、分轴在联轴时，如法兰石是无密封条结，在联轴时应注意法兰面一定要干净无毛刺、锈斑，联轴后不能有间隙如法兰面油密封条结应注意密封圈和密封槽配合尺寸问题是否合适。
另外把合联轴螺栓时一定要安图纸要求的螺栓把合紧度去把合。
b、发电机转子组装冷热打磁极键时一定要注意上下因盘法兰面上下止口的同心度问题，并且注意打键前后测量上下止口同心度并做好记录，一边总装时上端轴就位情况有效。
静止部分按照的好与坏总装后是通过定转子间隙及谁路径上下止喽环间隙来验证。
另外标高是通过静止部分和转动部分相对位置尺寸是否符合图纸要求来验证。
转动部分安装的好与坏是通过盘车来验证。
二、转动部件盘车部分的盘车问题1、盘车目的和什么原因会造成判处数据部合格盘车目的：通过盘车了解轴系的推力头和大轴垂直度情况及各轴组合面的同心度情况。
三方面造成盘车数据不合格：a、制造厂：如制造厂加工上都保证没什么问题的话，小型机组导轴承的滑转子热套方法不当会造成滑转子倾斜或和大轴不同心如图b、轴的存放：轴的存放一定要注意定期一百八十度转动存放否则由于转子的自重和大轴的自重造成大轴的弯曲，如图所示c、安装：对于小机组推力头热套有可能套斜，引起大轴和推力头部垂直。
浅谈水轮发电机组的轴线调整
浅谈水轮发电机组的轴线调整一、前言水轮发电机组轴线调整通常一般意义叫做盘车，是发电机组轴线调整质量的好与否，直接影响发电机组大修的质量，同时对发电机组的正常运行造成严重的影响，所以立轴式水轮发电机组轴线调整显得尤为重要。
二、立轴式水轮发电机组轴线盘车的应用条件1、弹性盘车必须在弹性油箱受力调整合格后进行，否则会造成盘车摆度假象。
为避免主轴倾斜弹性盘车应布置二部瓦。
因上导及下导距离较近（3.6米），顶落转子时，容易导致转动部件倾斜，故采用上导瓦和水导瓦（间距7.69米）间隙调整在0.03～0.05mm的方法，使转动部件处于强迫垂直状态。
2、检查各固定部件与转动部件的间隙，保证内部无杂物遗留。
发电机定转子间隙用白布带拉一圈。
水轮机转轮四周用塞尺检查。
三、立轴式水轮发电机组轴线盘车的应用过程1、固定部件同心度测量用球心器、内径千分尺、加长杆、钢琴线、重锤、油桶、透平油等测量固定部件同心度。
测量结果符合《水轮发电机组安装技术规范GB8564-2003》和ALSTOM相关标准。
2、上机架水平度测量调整（一）测量数据《水轮发电机组安装技术规范GB8564-2003》规定“对于不可调式无支柱螺钉支撑的弹性油箱推力轴承和多弹簧支撑结构的推力轴承的机架的水平偏差不应大于0.02mm/m。
（二）弹性油箱支撑件水平度测量调整推力瓦厚度测量调整，允许误差范围0.02～0.05mm。
推力瓦支柱高度测量调整，允许误差范围0.02～0.05mm。
推力瓦支柱相对高度测量（推力瓦装前），允许范围0.02～0.05mm。
镜板预装，测量镜板水平，允许误差范围0.02～0.05mm。
卡环厚度测量，允许误差范围0.02～0.05mm。
回装上导瓦架、上导瓦、水导瓦，上导推力充油至上导瓦架高度。
（三）转动部件推中心启动推力循环油泵和注油泵，将转动部件尽可能推至机组中心处位置，使空气间隙均匀。
在转动部件推中心过程中，因弹性油箱变形（详见弹性油箱结构图）导致在上导处推动转动部件时，转动部件未能整体移动，而是上导的推动量转换成弹性油箱的变形量。

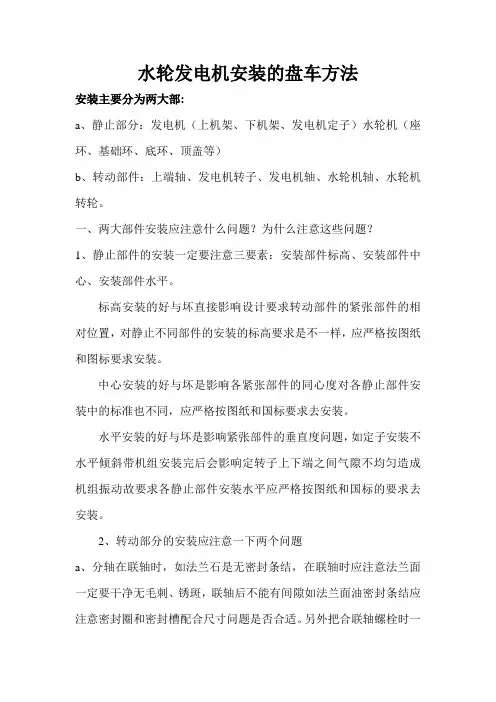

水轮机盘车方法
水轮发电机安装的盘车方法安装主要分为两大部:a、静止部分：发电机（上机架、下机架、发电机定子）水轮机（座环、基础环、底环、顶盖等）b、转动部件：上端轴、发电机转子、发电机轴、水轮机轴、水轮机转轮。
一、两大部件安装应注意什么问题？为什么注意这些问题？1、静止部件的安装一定要注意三要素：安装部件标高、安装部件中心、安装部件水平。
标高安装的好与坏直接影响设计要求转动部件的紧张部件的相对位置，对静止不同部件的安装的标高要求是不一样，应严格按图纸和图标要求安装。
中心安装的好与坏是影响各紧张部件的同心度对各静止部件安装中的标准也不同，应严格按图纸和国标要求去安装。
水平安装的好与坏是影响紧张部件的垂直度问题，如定子安装不水平倾斜带机组安装完后会影响定转子上下端之间气隙不均匀造成机组振动故要求各静止部件安装水平应严格按图纸和国标的要求去安装。
2、转动部分的安装应注意一下两个问题a、分轴在联轴时，如法兰石是无密封条结，在联轴时应注意法兰面一定要干净无毛刺、锈斑，联轴后不能有间隙如法兰面油密封条结应注意密封圈和密封槽配合尺寸问题是否合适。
另外把合联轴螺栓时一定要安图纸要求的螺栓把合紧度去把合。
b、发电机转子组装冷热打磁极键时一定要注意上下因盘法兰面上下止口的同心度问题，并且注意打键前后测量上下止口同心度并做好记录，一边总装时上端轴就位情况有效。
静止部分按照的好与坏总装后是通过定转子间隙及谁路径上下止喽环间隙来验证。
另外标高是通过静止部分和转动部分相对位置尺寸是否符合图纸要求来验证。
转动部分安装的好与坏是通过盘车来验证。
二、转动部件盘车部分的盘车问题1、盘车目的和什么原因会造成判处数据部合格盘车目的：通过盘车了解轴系的推力头和大轴垂直度情况及各轴组合面的同心度情况。
三方面造成盘车数据不合格：a、制造厂：如制造厂加工上都保证没什么问题的话，小型机组导轴承的滑转子热套方法不当会造成滑转子倾斜或和大轴不同心如图b、轴的存放：轴的存放一定要注意定期一百八十度转动存放否则由于转子的自重和大轴的自重造成大轴的弯曲，如图所示c、安装：对于小机组推力头热套有可能套斜，引起大轴和推力头部垂直。

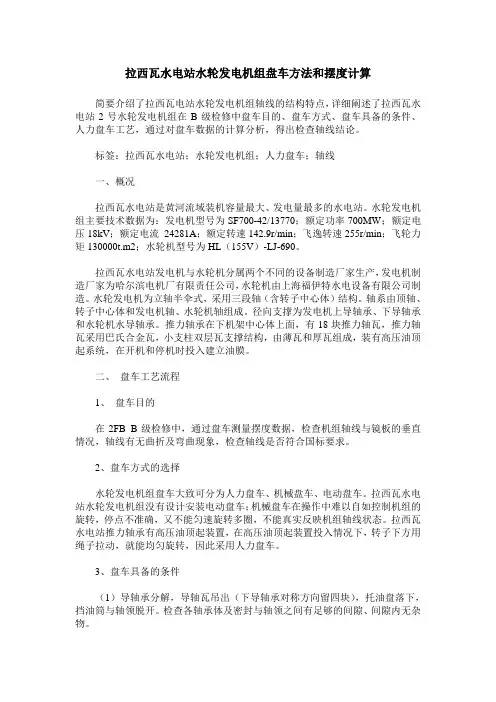

拉西瓦水电站水轮发电机组盘车方法和摆度计算
拉西瓦水电站水轮发电机组盘车方法和摆度计算简要介绍了拉西瓦电站水轮发电机组轴线的结构特点，详细阐述了拉西瓦水电站2号水轮发电机组在B级检修中盘车目的、盘车方式、盘车具备的条件、人力盘车工艺，通过对盘车数据的计算分析，得出检查轴线结论。
标签：拉西瓦水电站；水轮发电机组；人力盘车；轴线一、概况拉西瓦水电站是黄河流域装机容量最大、发电量最多的水电站。
水轮发电机组主要技术数据为：发电机型号为SF700-42/13770；额定功率700MW；额定电压18kV；额定电流24281A；额定转速142.9r/min；飞逸转速255r/min；飞轮力矩130000t.m2；水轮机型号为HL（155V）-LJ-690。
拉西瓦水电站发电机与水轮机分属两个不同的设备制造厂家生产，发电机制造厂家为哈尔滨电机厂有限责任公司，水轮机由上海福伊特水电设备有限公司制造。
水轮发电机为立轴半伞式，采用三段轴（含转子中心体）结构。
轴系由顶轴、转子中心体和发电机轴、水轮机轴组成。
径向支撑为发电机上导轴承、下导轴承和水轮机水导轴承。
推力轴承在下机架中心体上面，有18块推力轴瓦，推力轴瓦采用巴氏合金瓦，小支柱双层瓦支撑结构，由薄瓦和厚瓦组成，装有高压油顶起系统，在开机和停机时投入建立油膜。
二、盘车工艺流程1、盘车目的在2FB B级检修中，通过盘车测量摆度数据，检查机组轴线与镜板的垂直情况，轴线有无曲折及弯曲现象，检查轴线是否符合国标要求。
2、盘车方式的选择水轮发电机组盘车大致可分为人力盘车、机械盘车、电动盘车。
拉西瓦水电站水轮发电机组没有设计安装电动盘车；机械盘车在操作中难以自如控制机组的旋转，停点不准确，又不能匀速旋转多圈，不能真实反映机组轴线状态。
拉西瓦水电站推力轴承有高压油顶起装置，在高压油顶起装置投入情况下，转子下方用绳子拉动，就能均匀旋转，因此采用人力盘车。
3、盘车具备的条件（1）导轴承分解，导轴瓦吊出（下导轴承对称方向留四块），托油盘落下，挡油筒与轴领脱开。

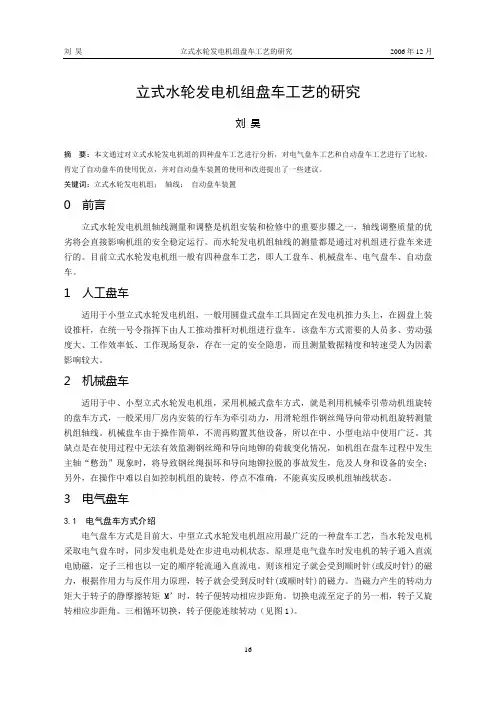

立式水轮发电机组盘车工艺的研究
立式水轮发电机组盘车工艺的研究刘昊摘要：本文通过对立式水轮发电机组的四种盘车工艺进行分析，对电气盘车工艺和自动盘车工艺进行了比较，肯定了自动盘车的使用优点，并对自动盘车装置的使用和改进提出了一些建议。
关键词：立式水轮发电机组；轴线；自动盘车装置0 前言立式水轮发电机组轴线测量和调整是机组安装和检修中的重要步骤之一，轴线调整质量的优劣将会直接影响机组的安全稳定运行。
而水轮发电机组轴线的测量都是通过对机组进行盘车来进行的。
目前立式水轮发电机组一般有四种盘车工艺，即人工盘车、机械盘车、电气盘车、自动盘车。
1 人工盘车适用于小型立式水轮发电机组，一般用圆盘式盘车工具固定在发电机推力头上，在圆盘上装设推杆，在统一号令指挥下由人工推动推杆对机组进行盘车。
该盘车方式需要的人员多、劳动强度大、工作效率低、工作现场复杂，存在一定的安全隐患，而且测量数据精度和转速受人为因素影响较大。
2 机械盘车适用于中、小型立式水轮发电机组，采用机械式盘车方式，就是利用机械牵引带动机组旋转的盘车方式，一般采用厂房内安装的行车为牵引动力，用滑轮组作钢丝绳导向带动机组旋转测量机组轴线。
机械盘车由于操作简单，不需再购置其他设备，所以在中、小型电站中使用广泛。
其缺点是在使用过程中无法有效监测钢丝绳和导向地铆的荷载变化情况，如机组在盘车过程中发生主轴“憋劲”现象时，将导致钢丝绳损坏和导向地铆拉脱的事故发生，危及人身和设备的安全；另外，在操作中难以自如控制机组的旋转，停点不准确，不能真实反映机组轴线状态。
3 电气盘车3.1 电气盘车方式介绍电气盘车方式是目前大、中型立式水轮发电机组应用最广泛的一种盘车工艺，当水轮发电机采取电气盘车时，同步发电机是处在步进电动机状态。
原理是电气盘车时发电机的转子通入直流电励磁，定子三相也以一定的顺序轮流通入直流电。
则该相定子就会受到顺时针(或反时针)的磁力，根据作用力与反作用力原理，转子就会受到反时针(或顺时针)的磁力。

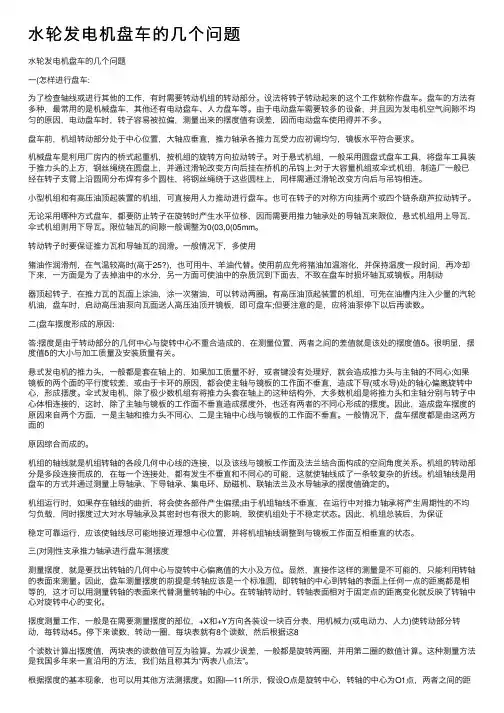

水轮发电机盘车的几个问题
