智能张拉机使用操作方法
智能预应力张拉控制及数据处理系统操作说明书
1
一、设备组成和各部分的功能
本系统由千斤顶位移传感器、千斤顶压力传感器、可编程控制器 （PLC） 、监控触摸屏、微型打印机、油泵电机等组成。千斤顶位移传感 器可获得张拉过程中千斤顶活塞的位移，千斤顶压力传感器可获得张拉 压力值和持荷时间 控制油泵电机的启停，实现张拉过程分段加载，同时记录下相应的压力 值和千斤顶活塞的伸出长度，从而实现张拉过程的控制。在监控触摸屏 上可监控整个张拉过程，并将千斤顶活塞伸长量和压力变量数据自动记 录到触摸屏的内存中，保存的数据可以下载到 U 盘中，便于以后的归档 和数据分析。微型打印机可以实时打印出某一编号力筋分段张拉过程的 压力值和伸长值、力筋实际伸长量和伸长量误差，张拉时间等数据，便 于现场数据的记录和保存。
智能预应力张拉控制系统 操作说明书
开封亚光预应力股份有限公司
QQ：1147568889
目
录
一、设备组成和各部分的功能............................................................................................................. 2 二、主机构成 .....................................................................................................................

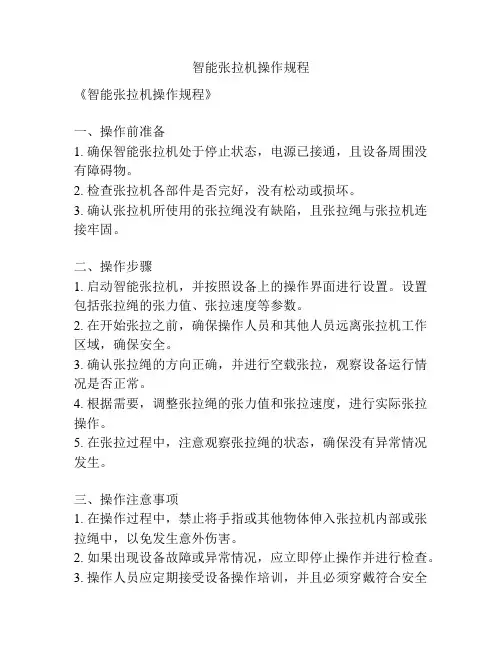

智能张拉机操作规程
智能张拉机操作规程
《智能张拉机操作规程》
一、操作前准备
1. 确保智能张拉机处于停止状态，电源已接通，且设备周围没有障碍物。
2. 检查张拉机各部件是否完好，没有松动或损坏。
3. 确认张拉机所使用的张拉绳没有缺陷，且张拉绳与张拉机连接牢固。
二、操作步骤
1. 启动智能张拉机，并按照设备上的操作界面进行设置。
设置包括张拉绳的张力值、张拉速度等参数。
2. 在开始张拉之前，确保操作人员和其他人员远离张拉机工作区域，确保安全。
3. 确认张拉绳的方向正确，并进行空载张拉，观察设备运行情况是否正常。
4. 根据需要，调整张拉绳的张力值和张拉速度，进行实际张拉操作。
5. 在张拉过程中，注意观察张拉绳的状态，确保没有异常情况发生。
三、操作注意事项
1. 在操作过程中，禁止将手指或其他物体伸入张拉机内部或张拉绳中，以免发生意外伤害。
2. 如果出现设备故障或异常情况，应立即停止操作并进行检查。
3. 操作人员应定期接受设备操作培训，并且必须穿戴符合安全
规定的个人防护装备。
四、操作结束
1. 停止智能张拉机，并将电源关闭。
2. 清理工作区域，确保没有遗留的工具或物品影响设备的安全操作。
3. 对张拉机进行日常维护保养，包括清洁、润滑等工作。
通过严格遵守《智能张拉机操作规程》，可以有效地保障设备的安全操作，避免意外伤害和设备故障的发生，同时确保张拉作业的顺利进行。

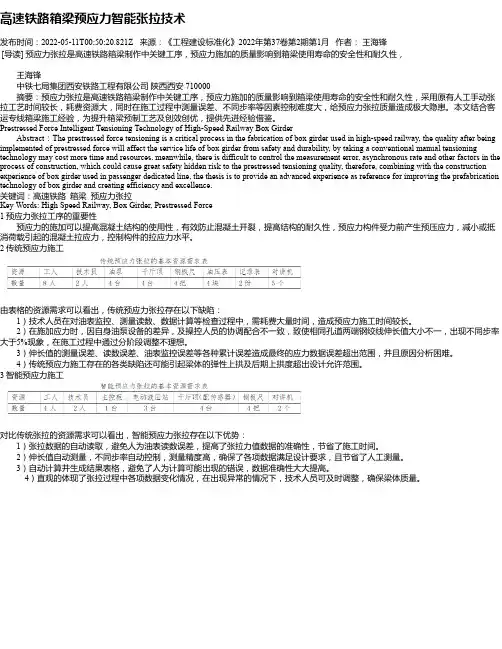

高速铁路箱梁预应力智能张拉技术
高速铁路箱梁预应力智能张拉技术发布时间：2022-05-11T00:50:20.821Z 来源：《工程建设标准化》2022年第37卷第2期第1月作者：王海锋[导读] 预应力张拉是高速铁路箱梁制作中关键工序，预应力施加的质量影响到箱梁使用寿命的安全性和耐久性，王海锋中铁七局集团西安铁路工程有限公司陕西西安 710000摘要：预应力张拉是高速铁路箱梁制作中关键工序，预应力施加的质量影响到箱梁使用寿命的安全性和耐久性，采用原有人工手动张拉工艺时间较长，耗费资源大，同时在施工过程中测量误差、不同步率等因素控制难度大，给预应力张拉质量造成极大隐患。
本文结合客运专线箱梁施工经验，为提升箱梁预制工艺及创效创优，提供先进经验借鉴。
Prestressed Force Intelligent Tensioning Technology of High-Speed Railway Box GirderAbstract：The prestressed force tensioning is a critical process in the fabrication of box girder used in high-speed railway, the quality after being implemented of prestressed force will affect the service life of box girder from safety and durability, by taking a conventional manual tensioning technology may cost more time and resources, meanwhile, there is difficult to control the measurement error, asynchronous rate and other factors in the process of construction, which could cause great safety hidden risk to the prestressed tensioning quality, therefore, combining with the construction experience of box girder used in passenger dedicated line, the thesis is to provide an advanced experience as reference for improving the prefabrication technology of box girder and creating efficiency and excellence.关键词：高速铁路箱梁预应力张拉Key Words: High Speed Railway, Box Girder, Prestressed Force1 预应力张拉工序的重要性预应力的施加可以提高混凝土结构的使用性，有效防止混凝土开裂，提高结构的耐久性，预应力构件受力前产生预压应力，减小或抵消荷载引起的混凝土拉应力，控制构件的拉应力水平。
智能张拉设备说明书(最新)
3.
显示某梁场下的张拉记录的张拉力张拉记录表，下图4-3
图4-3
4.
显示某梁场下的时间压力，时间位移曲线图！下图4-4
图4-4
PLC
1.
配置压浆系统的的一些基本数据，下图4-5
图4-5
2.
主要用来记录某张拉梁号在某一时间段内的详细数据！，下图4-6
图4-6
3.
记录某梁场下的压浆记录数据！，下图4-7
（新使用；
退缸到位自动停止，消除过度退缸引发的爆顶事故。数据采集采用通过国家认证的高精度压力传感器，通过直接检测油顶张拉油口压力，精确控制张拉过程，实现张拉自动化。在张拉过程中，确保持续稳定张拉力，消除摩阻转向干扰，使工作夹片始终处于最小摩阻状态，工具夹片始终处于静力受压状态。
四、操作说明
1、张拉前准备：
①先把箱清洗干净，加入90L液压油（液压油选用50℃、运动粘度为12~60㎜2/s、杂质直径不大于137μm并具有一定防锈能力的优质矿物油，一般冬季用22#或32#机械油，夏季用46#或68#，当在特殊环境中使用，需另行选用）。
3.数据存储画面说明：
参数操作界面说明
参数设置可以存储六组梁位数据，可以用来方便用户针对不同的张拉对象操作。
3.张拉数据自动存储画面说明：
此画面主要用来查看系统张拉时自动存储的张拉数据，可以设定数据的导出开始时间和结束时间来实现外部存储，可以方便的把系统知道存储的数据存储在U盘里，方便工程打印。
五、SKYB-50数控智能张拉系统操作注意事项
添加完成后，点击保存即可（添加完成后如下图2-1）！
图2-1
其余操作方式与项目管理中的方式相同，在此不再赘述！
3.
以上几个数据的增加，修改、删除方式皆与项目管理中的操作方式相同，
预应力智能张拉操作规程
预应力智能张拉操作规程1. 引言本文档旨在规范预应力智能张拉操作，确保操作的安全性和高效性。
预应力智能张拉是一种先进的预应力技术，通过智能设备和系统控制，实现预应力张拉过程的自动化。
本规程适用于所有使用预应力智能张拉设备进行张拉操作的人员。
2. 术语定义•预应力智能张拉设备：指用于预应力智能张拉的机械设备和电子控制系统的整套装置。
•单元张拉：指一次张拉过程中一次性拉伸所有张拉单元至预定预应力值的操作。
•分段张拉：指一次张拉过程中分段拉伸张拉单元至预定预应力值的操作。
•张拉单元：指一个或多个锚具组成的连续整体。
3. 设备准备在进行预应力智能张拉操作之前，需要进行以下设备准备工作： 1. 确保预应力智能张拉设备处于正常工作状态。
2. 检查张拉单元、锚具和张拉导线等预应力材料是否符合技术要求。
3. 检查张拉设备的油路、电路等系统是否正常工作。
4. 准备好所需的替换工具和备件。
4. 张拉操作流程4.1. 单元张拉流程1.确认张拉前的预应力材料、锚具和张拉单元的数量和状态。
2.安装张拉单元，包括预埋、安装锚具、张拉导线。
3.连接张拉设备和张拉单元，进行初始拉伸，使张拉单元接触到锚固点。
4.根据设计要求，输入预应力值和张拉曲线参数到张拉设备控制系统。
5.根据张拉计划，进行张拉操作。
6.监测张拉过程中的张拉力和伸长量，及时调整拉力。
7.达到设定的预应力值后，停止张拉操作，保持一定的保压时间。
8.完成张拉操作后，记录相关数据和操作情况。
4.2. 分段张拉流程1.准备好分段张拉所需的张拉单元、锚具和张拉导线。
2.将张拉单元分成若干段，每一段配备相应的张拉设备和张拉导线。
3.连接张拉设备和张拉单元的第一段，进行初始拉伸，使张拉单元接触到锚固点。
4.根据设计要求，输入预应力值和张拉曲线参数到张拉设备控制系统。
5.根据张拉计划，依次进行各段的张拉操作。
6.监测张拉过程中的张拉力和伸长量，及时调整拉力。
7.完成各段的张拉操作后，停止张拉操作，保持一定的保压时间。

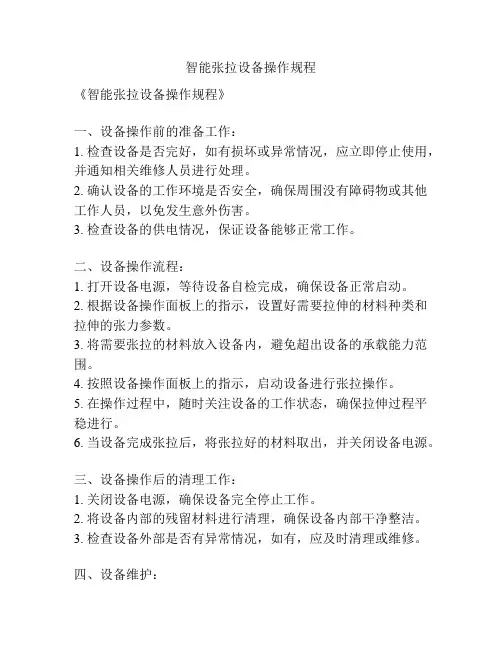

智能张拉设备操作规程
智能张拉设备操作规程
《智能张拉设备操作规程》
一、设备操作前的准备工作：
1. 检查设备是否完好，如有损坏或异常情况，应立即停止使用，并通知相关维修人员进行处理。
2. 确认设备的工作环境是否安全，确保周围没有障碍物或其他工作人员，以免发生意外伤害。
3. 检查设备的供电情况，保证设备能够正常工作。
二、设备操作流程：
1. 打开设备电源，等待设备自检完成，确保设备正常启动。
2. 根据设备操作面板上的指示，设置好需要拉伸的材料种类和拉伸的张力参数。
3. 将需要张拉的材料放入设备内，避免超出设备的承载能力范围。
4. 按照设备操作面板上的指示，启动设备进行张拉操作。
5. 在操作过程中，随时关注设备的工作状态，确保拉伸过程平稳进行。
6. 当设备完成张拉后，将张拉好的材料取出，并关闭设备电源。
三、设备操作后的清理工作：
1. 关闭设备电源，确保设备完全停止工作。
2. 将设备内部的残留材料进行清理，确保设备内部干净整洁。
3. 检查设备外部是否有异常情况，如有，应及时清理或维修。
四、设备维护：
1. 定期对设备进行维护保养，确保设备长时间稳定工作。
2. 如有异常情况出现，应及时通知相关维修人员处理，切勿擅自进行设备维修操作。
五、安全注意事项：
1. 使用设备时，应穿戴好安全防护装备，避免因操作不慎导致伤害。
2. 在使用设备过程中，禁止将手部或其他物品伸入设备内部，以免危及安全。
通过以上操作规程，我们可以更好地使用智能张拉设备，确保设备的正常运行，并保障操作人员的安全。
张拉安全技术操作规程范文
张拉安全技术操作规程范文一、引言本操作规程旨在确保张拉作业过程中的安全性，并明确操作人员的职责和注意事项。
操作人员在执行张拉作业时，务必严格遵循本规程，确保施工过程的安全和质量。
二、设备准备1. 操作人员需事先了解所使用设备的性能、特点和操作要领，熟悉设备的工作原理和正常操作流程。
2. 操作人员需对所使用的张拉设备进行检查，确保设备的工作状态良好，不得带病操作。
3. 操作人员需检查工作环境和周围设施，确保没有任何危险物品和障碍物影响作业。
三、操作流程1. 在张拉作业前，操作人员需查看工程图纸和相关技术文件，了解张拉的工作要求和技术指标。
2. 操作人员需对张拉的材料进行检查，包括锚具、绳索和张拉设备等，确保材料的完好无损。
3. 操作人员需根据工程图纸确定张拉的起点和终点，并通过测量确定张拉的距离和张拉力。
4. 操作人员需根据实际情况选择合适的张拉设备和工具，并按照操作要领进行装配和调试。
5. 在进行张拉之前，操作人员需将工作区域划定出来，并设置合理的安全标志，确保工作区域的安全。
6. 操作人员需在张拉过程中保持专注和稳定，根据设备的指示进行操作，确保张拉的平稳进行。
7. 张拉过程中，操作人员需随时对张拉设备和工作环境进行检查，发现问题及时停止作业并做出相应处理。
8. 当达到规定的张拉距离和张拉力后，操作人员需根据工程要求进行张拉的固定，并进行必要的检查验证。
四、安全注意事项1. 操作人员在进行张拉作业前，需穿戴合适的劳动防护服装和个人防护装备，确保个人安全。
2. 操作人员在作业过程中，严禁穿戴宽松的衣物和饰品，以免发生危险事故。
3. 操作人员在作业过程中，应随时注意周围环境和工作区域的安全状况，及时排除潜在危险。
4. 操作人员在进行张拉作业时，应保持清醒和专注，不得受到其他事物的干扰。
5. 操作人员在进行张拉作业时，应遵循正常操作流程和要求，不得随意更改设备设置。
6. 操作人员在发现设备故障或异常情况时，应立即停止作业，并及时报告相关负责人进行处理。
智能张拉设备使用说明书
现场监控笔记本电脑工作电压
220V 50Hz
工作环境温度
-10℃至 70℃
额定工作压力
50MPa
泵站额定流量
2L/min
压力传感器精度
0.25%FS（数字显示）
压力传感器量程
0~60MPa（数字显示）
位移传感器精度
0.05%FS 单顶有效行程 200毫米（数字显示）
无线通讯数据最大传输速率
250K bps
共 19 页 第 1 页
一、系统构成 预应力智能数控张拉系统由主、副数控液压泵站、智能型穿心式
千斤顶、数据监控电脑组成。 预应力智能数控张拉系统可以实现两顶同步张拉，单顶张拉。每
个泵站都可以独立控制一台千斤顶张拉，主泵站和副泵站之间通过无 线通讯模块进行数据传输通信。
系统构成简图
二、系统特点 （1）一个泵站带一个顶：常规型号的一个主泵站、一个副泵站配对 可以实现双顶同步张拉；增强型号的两个主泵站、两个副泵站组合使 用，可以实现四顶同步张拉，也可以拆分成两套双顶同步张拉设备独 立使用。 （2）设备具有“力与伸长量”双控的特点，以张拉力为主控、伸长 量为辅控，张拉力的控制精度可达到 1%FS。 （3）具有手动张拉和自动张拉功能。自动张拉，张拉力分级(10%、 20%、50%、100%、自动或手动超张，分级百分比可以设定)自动控制，
电脑自动检测记录所有数据，效率高，
读数准。
6 智能监控
无此功能
张拉过程数字信息化，所有数据自动采
集传送到计算机，并智能分析处理数据，
形成报表
7 质量监督 真实质量状况难以掌握，缺乏有效的质 便于质量管理，质量追溯，提高管理水
量控制
平，质量水平，实现质量远程监控
8 安全保障 传统工艺边张拉边测量伸长量，有人身 操作人员远离张拉区域，人身安全有保
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
官网：
智能张拉机使用操作方法
智能张拉机使用操作方法，预应力智能技术是桥梁工程建设领域的新宠，其中智能张拉技术已经为交通建设行业人所熟知。
智能张拉技术也得到了很多关注。
随着智能张拉机慢慢走入大众视野，好多人开始对它的操作原理感兴趣，为了解答各位的疑惑，今天小编来和大家讲讲智能张拉机的工作原理。
本系统中的工业计算机，根据生产工艺要求，可设置的工艺参数，工作中，工业计算机向液压组合阀的执行机构发出指令，按当前生产预应力张拉的设定参数，控制组合控制阀进行预应力张拉，同时，采
主要生产：智能张拉设备、智能压浆设备、张拉千斤顶、锚具、等预应力产品！
主要生产：智能张拉设备、智能压浆设备、张拉千斤顶、锚具、等预应力产品！
官网：
用高精度的压力传感器，动态实时检测系统中的液压压力。
预应力锚固后，由工业计算机发出卸荷指令，组合控制阀令液压缸后退。
完成工作流程。
压力，传输到运动控制器，运动控制器根据反馈按设定的工业计算机调节模式自动控制油顶压力。
根据位移差、张拉力差，自动调节两端张拉速度。
保证两端均匀张拉。
在张拉控制过程中，油顶不停止运动，油顶活塞和外筒没有相对转动，有效的净化了张拉力反馈值，确保张拉过程中钢绞线同向均匀受力。
回油锚固采用高压比例阀控制，锚固速度可控 ，工作锚以接近静压的方式咬合钢绞线，杜绝滑丝、断丝情况出现。
退缸到位自动停止，消除过度退缸引发的爆顶事故。
数据采集采用通过国家认证的高精度压力传感器，通过直接检测油顶张拉油口压力，精确控制张拉过程，实现张拉自动化。
在张拉过程中，确保持续稳定张拉力，消除摩阻转向干扰，使工作夹片始终处于最小摩阻状态，工具夹片始终处于静力受压状态。
SKYB-50数控智能张拉系统一拖二，一托四系列是本公司自主研发的混凝土预应力梁张拉自动控制系统，
并被广泛应用于先张法和
官网：
后张法的预应力混凝土结构、桥梁、电站、公路、铁路、高层建筑等工程施工中。
为国内标准化工程建设提供了更好的服务。
为施工单位节省人力、节省精力、操作简单等本设备把数控技术用于混凝土预应力张拉工艺中，实现了预应力的精确自动控制，确保张拉值的准确性和真实性。
并设定张拉形式；从而实现平稳、连续张拉。
张拉方式继承原有施工方法，使施工操作者在熟悉施工环境下，一键式操作，完成张拉全过程。
全自动操作，保证预应力张拉的质量要求的真实准确。
使混泥土结构的质量得到了有效的保障。
电气部分主要由编程控制器、工业计算机、继电器、位移传感器、执行器件等部分组成。
泵站部分主要由泵体、组合电磁阀、单向电阀压力传感器等部件组成。
技术参数：
主要生产：智能张拉设备、智能压浆设备、张拉千斤顶、锚具、等预应力产品！
官网：
传感器测量和显示精度：载荷值取0.5Mpa。
张拉控制精度：张拉过程中两端张拉力控制误差不超过5KN。
张拉终点，两端张拉力控制误差不超过20KN，，张拉力分辨率误差不超过6.78KN（油顶面积对应于油压读数为0。
1MPa）。
张拉力采集使用0.5%精度压力传感器采集张拉油顶压力，油箱容量60L。
公司技术力量雄厚，拥有高中级技术人员数十名，在国家建筑科研部门、公路交通院校等单位的大力支持下，公司产品性能不断改进，服务体系周到完善，并不断开发预应力几乎新领域，公司以成功的产品享誉市场的同时，也大力加强企业文化宣传和执行，并形成了现代化的专业管理及团结向上的有力团队。
欢迎全国各科研设计部门和施工单位的专家、学者到我公司参观指导工作，愿和所有新老朋友密切合作，共同为我国的桥梁事业作出贡献。
