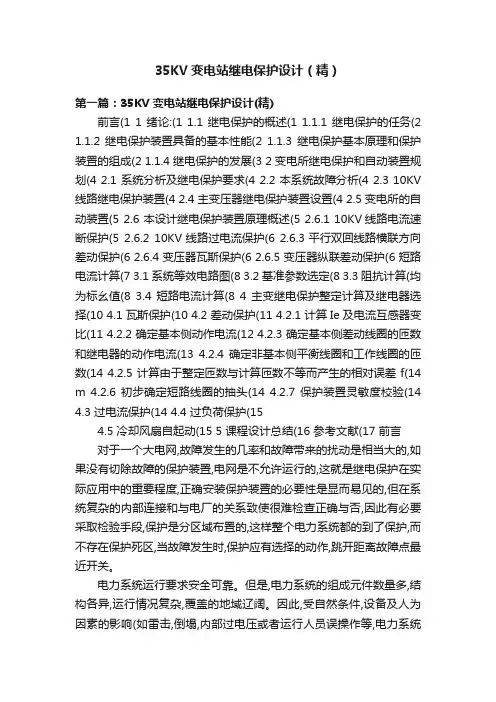

广西大学行健文理学院课程设计电网的继电保护设计35kV题目：学院专业级班姓名学号指导老师：设计时间：2015年12月28日-2016年1月8日1摘要电力是当今世界使用最为广泛、地位最为重要的能源之一，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的基本作用是：全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

随着电力系统的迅速发展。

大量机组、超高压输变变电的投入运行，对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障，同时又是电力系统事故扩大的根源，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段，电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点，往往会给国民经济和人民生活造成社会性的灾难。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求，给35KV的输电线路设计合适的继电保护。

关键词：35kv继电保护整定计算故障分析短路电流计算21.概述：1.1设计依据:1．电力工程设计手册（2、3册）2．继电保护和自动装置设计规程3．电力系统继电保护设计原理4．继电保护原理与设计手册5．电力系统继电保护与安全自动装置整定计算6．电力系统故障分析1.2设计规模：本设计为35KV降压变电所。

主变容量为31500KV A，电压等级为35KV。

1.3设计原始资料：变电站的接线图如图1所示；1.C1 系统：X1= 0.05/0.1；X2=X1；X1是以100MV A，37kV为基准的标幺值，分子为最大方式，分母为最小方式的阻抗标幺值。

2.C2系统：X1= 0.1/0.12；X2=X1；X1是以100MV A，37kV为基准的标幺值，分子为最大方式，分母为最小方式的阻抗标幺值。

3.A 站：有两台双卷变压器容量为2×31.5MV A ；35±4×2.5%/11kV ；Uk%=7.5%4.35kV线路X1=0.4Ω/km；10kV电缆线路R=0.45Ω/km，X=0.08Ω/km5.XL-1 最大负荷25MV A；XL-2最大负荷20MV A；XL-3最大负荷10MV A；XL-4最大负荷15MV A；XL-5最大负荷10MV A；XL-6最大负荷10MV A 。

XL-1与XL-6为双回线。

3系统原理接线图图1 35KV母线负荷情况，1.4 10KV 见下表：线路长度最大负荷功率因数回路数负荷名称）（（MV A）km3 XL-1 0.85 25 22 1 XL-2 0.85 201.5 XL-3 0.85 10 11 0.85 XL-4 1 152 XL-5 0.85 10 1320.8510XL-6；×2.5%/11kV 35A ；±431.5MV2 A 站：有两台双卷变压器容量为×Uk%=7.5%全投。

运行为最大运行方式1~2C2C1运行方式：以、全投入运行，线路4停运，仅考虑C2单独运行的结果为最小运行方式。

C1以已知变电站10KV出线保护最长动作时间为1.5s。

2变电所继电保护和自动装置规划：2.1系统分析及继电保护要求：本设计35/10KV系统为双电源35KV单母线分段接线，10KV侧单母线分段接线，所接负荷多为化工型，属一二类负荷居多。

2.1.1为保证安全供电和电能质量，继电保护应满足四项基本要求，即选择性、速动性、灵敏性和可靠性。

2.2本系统故障分析：本设计中的电力系统具有非直接接地的架空线路及中性点不接地的电力变压器等主要设备。

就线路来讲，其主要故障为单相接地、两相接地和三相接地。

电力变压器的故障，分为外部故障和内部故障两类。

·变压器的外部故障常见的是高低压套管及引线故障，它可能引起变压器出线端的相间短路或引出线碰接外壳。

·变压器的内部故障有相间短路、绕组的匝间短路和绝缘损坏。

变压器的不正常运行过负荷、由于外部短路引起的过电流、油温上升及不允许的油面下降。

2.3 10KV线路继电保护装置：根据线路的故障类型，按不同的出线回路数，设置相应的继电保护装置如下：单回出线保护：适用于XL-2,XL-3,XL-4,XL5出线。

采用两段式电流保护，即电流速断保护和过电流保护。

其中电流速断保护为主保护，不带时限，0跳闸。

S双回路出线保护：适用于XL-1,XL-6出线。

采用平行双回线路横联方向差动保护加电流保护。

其中横联方向差动保护为主保护。

电流保护作为横联方向差动保护的后备保护。

2.4主变压器继电保护装置设置：变压器为变电所的核心设备，根据其故障和不正常运行的情况，从反应各种不同故障的可靠、快速、灵敏及提高系统的安全性出发，设置相应的主保护、异常运行保护和必要的辅助保护如下：2.4.1主保护：瓦斯保护（以防御变压器内部故障和油面降低）、纵联差5动保护（以防御变压器绕组、套管和引出线的相间短路）。

2.4.2后备保护：过电流保护（以反应变压器外部相间故障）、过负荷保护（反应由于过负荷而引起的过电流）。

2.4.3异常运行保护和必要的辅助保护：温度保护（以检测变压器的油温，防止变压器油劣化加速）和冷却风机自启动（用变压器一相电流的70%来启动冷却风机，防止变压器油温过高）。

2.5 变电所的自动装置:针对架空线路的故障多系雷击、鸟害、树枝或其它飞行物等引起的瞬时性短路，其特点是当线路断路器跳闸而电压消失后，随着电弧的熄灭，短路即自行消除。

若运行人员试行强送，随可以恢复供电，但速度较慢，用户的大多设备（电动机）已停运，这样就干扰破坏了设备的正常工作，因此本设计在10KV各出线上设置三相自动重合闸装置（CHZ），即当线路断路器因事故跳闸后，立即使线路断路器自动再次重合闸，以减少因线路瞬时性短路故障停电所造成的损失。

频率是电能质量的基本指标之一,正常情况下,系统的频率应保持在50Hz，运行频率和它的额定值见允许差值限制在0.5Hz内，频率降低会导致用电企业的机械生长率下降，产品质量降低，更为严重的是给电力系统工作带来危害，而有功功率的缺额会导致频率的降低，因此，为保证系统频率恒定和重要用户的生产稳定，本设计10KV出线设置自动频率减负荷装置（ZPJH），按用户负荷的重要性顺序切除。

2.6 本设计继电保护装置原理概述：10KV线路电流速断保护：是根据短路时通过保护装置的电流来选择动作电流的，以动作电流的大小来控制保护装置的保护范围；有无时限电流速断和延时电流速断，采用二相二电流继电器的不完全星形接线方式，本设计选用无时限电流速断保护。

10KV线路过电流保护:是利用短路时的电流比正常运行时大的特征来鉴别线路发生了短路故障，其动作的选择性由过电流保护装置的动作具有适当的延时来保证，有定时限过电流保护和反时限过电流保护；本设计与电流速断保护装置共用两组电流互感器，采用二相二继电器的不完全星形接线方式，选用定时限过电流保护，作为电流速断保护的后备保护，来切除电流速断保护范围以外的故障，其保护范围为本线路全部和下段线路的一部分。

6平行双回线路横联方向差动保护：是通过比较两线路的电流相位和数值相同与否鉴别发生的故障;由电流起动元件、功率方向元件和出口执行元件组成，电流起动元件用以判断线路是否发生故障，功率方向元件用以判断哪回线路发生故障，双回线路运行时能保证有选择的动作。

该保护动作时间0，由于横联保护在相继动作区内短路时，切除故障的时间将延长S一倍，故加装一套三段式电流保护，作为后备保护。

变压器瓦斯保护：是利用安装在变压器油箱与油枕间的瓦斯继电器来判别变压器内部故障；当变压器内部发生故障时，电弧使油及绝缘物分解产生气体。

故障轻微时，油箱内气体缓慢的产生，气体上升聚集在继电器里，使油面下降，继电器动作，接点闭合，这时让其作用于信号，称为轻瓦斯保护；故障严重时，油箱内产生大量的气体，在该气体作用下形成强烈的油流，冲击继电器，使继电器动作，接点闭合，这时作用于跳闸并发信，称为重瓦斯保护。

变压器纵联差动保护：是按照循环电流的原理构成。

在变压器两侧都装设电流互感器，其二次绕组按环流原则串联，差动继电器并接在回路壁中，在正常运行和外部短路时，二次电流在臂中环流，使差动保护在正常运行和外部短路时不动作，由电流互感器流入继电器的电流应大小相等，相位相反，使得流过继电器的电流为零；在变压器内部发生相间短路时，从电流互感器流入继电器的电流大小不等，相位相同，使继电器内有电流流过。

但实际上由于变压器的励磁涌流、接线方式及电流互感器误差等因素的影响，继电器中存在不平衡电流，变压器差动保护需解决这些问题，方法有：·靠整定值躲过不平衡电流·采用比例制动差动保护。

·采用二次谐波制动。

·采用间歇角原理。

·采用速饱和变流器。

本设计采用较经济的BCH-2型带有速饱和变流器的继电器，以提高保护装置的励磁涌流的能力。

3短路电流计算：3.1 系统等效电路图：如图3所示7C1 C20.340.48d135KV0.23810KVd2=0.109L-1d3图3 系统等效电路图（各阻抗计算见3.3）3.2基准参数选定：基准参数选定S=100MVA，U=Uav即：35kV侧U=37KV，10kV侧U=10.5KV。
