推荐：建筑设计知识：条形基础表示方式
条形基础平法表示方法、构造要求及计算
（2）次梁底部钢筋和主梁一样 无论第一排还是第二排，均从变截面 钢筋交接处伸长la；高变截面处顶部 钢筋伸到尽端钢筋内侧弯折15d，另 一截面则至少伸到主梁中线，且≥la。 如图7-27所示。
图7-27次梁底和顶均有高差钢筋构造
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
任务2 条形基础施工图平法识读
底板配筋构造 1.基础底板交接处钢筋构造。除梁板端（无
延伸）外，其余基础底板交接处受力筋均为一方 向梁受力筋全部通过，另一方向梁受力筋伸进该 梁底板宽1/4范围内布置。当有基础梁时，基础底 板的分布钢筋在梁宽范围内不设置；在两向受力 钢筋交接处的网状部位，分布钢筋与同向受力钢 筋的构造搭接长度为150mm，如图7-17、7-18所 示。
当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长
任务2 条形基础施工图平法识读
一、基础梁的平面注写识读
（一）基础梁的集中标注 3.注写基础梁配筋（必注内容）。包括基础梁箍筋，底部、顶部及侧面纵向钢筋。 （2）基础梁底部、顶部及侧面纵向钢筋：以B打头，表示梁底部贯通纵筋，少于箍
筋肢数时，应设置架立钢筋，连接位置在跨中1/3净跨长度范围内；以T打头，表示梁顶 部贯通纵筋；当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开， 连接在柱根1/4净跨长度范围内；以G打头表示梁两侧面对称设置的纵向构造钢筋的总配 筋值。
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
2.条形基础底板配筋长度减短10%构造。板底交接区的受力钢筋和底板端部的第一 根钢筋不减短，如图7-19所示。
图7-19 条形基础底板配筋长度减短10%构造
条形基础的描述
条形基础的描述
条形基础是一种常用的建筑基础结构，其特点是长条形的混凝土基础梁与地面接触，具有一定的承载能力和稳定性。
条形基础的结构一般由混凝土基础梁、基础墙或柱子组成，是建筑物的重要承重结构之一。
条形基础的长条形结构，能够均匀分散建筑物的重量，使其不易发生沉降和倾斜等问题。
在地基土壤较为坚硬的情况下，可以采用较窄的条形基础，而在土壤较松软的情况下则需要采用较宽的条形基础以保证承重能力。
条形基础的建造需要考虑地基土壤的承载能力、建筑物的荷载及结构设计等因素。
在施工过程中，要严格控制混凝土基础梁的质量和尺寸，确保其承载和稳定性符合设计要求。
另外，建造过程中还需要注意基础梁与地面之间的接触面积，以确保基础梁能够有效地分散建筑物的荷载。
总之，条形基础是一种常用的建筑基础结构，其结构简单、承载能力强、稳定性好，是建筑物重要的承重结构之一。
在建造过程中需要考虑地基土壤承载能力、建筑物荷载及结构设计等因素，并严格控制基础梁的质量和尺寸，以确保其承载和稳定性符合设计要求。
- 1 -。
条形基础平法识
基础详图的表示方法
基础详图
表示基础各部分的详细构造和施 工要求，包括基础的细部尺寸、
钢筋的布置和连接方式等。
配筋
详细标注钢筋的直径、间距、数量 等，包括钢筋的连接方式和构造要 求。
标高
标注基础各部分详细构造的标高， 包括基础的细部尺寸和高度等。
03
条形基础平法的构造要求
基础材料的选择与要求
混凝土强度等级
平法的历史与发展
历史
平法起源于20世纪80年代，随着中国建筑业的快速发展，传 统的制图方法已经无法满足实际需求，平法应运而生。
发展
随着建筑技术的不断进步和计算机辅助设计的广泛应用，平 法也在不断完善和更新，适应了现代建筑行业的需求。目前 ，平法已经成为中国建筑行业的一项标准制图方法。
02
条形基础平法的制图规则
施工要求
确保施工方法的安全性和可行性，同时要考虑到环境保护和节约资源的要求。
基础的施工质量控制与要求
质量控制
对施工过程中的各个环节进行质量检 查和控制，确保施工质量符合设计要 求和相关规范。
施工要求
建立完善的质量管理体系，加强质量 意识教育和技术培训，不断提高施工 人员的技能水平，确保施工质量稳定 可靠。
条形基础平法识
目录 CONTENT
• 条形基础平法概述 • 条形基础平法的制图规则 • 条形基础平法的构造要求 • 条形基础平法的施工工艺 • 条形基础平法的工程实例
01
条形基础平法概述
平法的定义与特点
定义
平法是指一种将建筑结构中的构 件，如梁、板、柱等，按照平面 整体表示方法的制图规则进行绘 制的制图方法。
图纸的绘制与标注
01
02
03
条形基础
左边方框里的 标注分别代表 什么含义？
条形基础基础梁集中标注
（一）集中标注——配筋
2、底部及顶部贯通纵筋
d）侧部钢筋：当梁腹板净高hw≥450mm时，根据需要配置纵向构造钢筋 。设置在梁两个侧面的总配筋值以大写字母G打头注写，且对称布置。 拉筋主要是为提高钢筋骨架的整体性而起拉结作用。一般不进行标注， 按构造要求进行配置：Φ 8，间距是箍筋间距的两倍（图集 P73）
条形基础基础梁集中标注 （一）集中标注——截面尺寸
基础梁截面用b×h表示梁截面的宽度和高度，
当为加腋梁时，用b×hYc1×c2表示。
条形基础基础梁集中标注
思考：
JL01(2A)、JL04(3)、
JL05(2B) JL02(3B)
各代表什么含义？
条形基础基础梁集中标注
（一）集中标注——配筋 基础梁的配筋有三项内容：箍筋、底部及顶部
平法识图与钢筋计算 条形基础
主讲 李国秀
目录
条形基础
1. 条形基础平法识图 2. 条形基础钢筋构造 3. 条形基础钢筋计算
条形基础平法识图
一、条形基础定义及分类 定义：指基础长度远远大于宽度的一种基础形式。 分类：按上部结构分为墙下条形基础和柱下条形基础
按受力特点分为梁板式条形基础和板式条形基础
课堂测试
1.条形基础分为（ 类。
）和（
）两大
2.文字说明JL02(3A)、JL05(2B)表示的意思。
3.写出其平法标注：
1）两端各布置6根¢8间距200的箍筋，为四肢箍；中间 剩余部位按¢10间距250布置，为双肢箍。
2）两端向里，先布置4根¢10间距100的箍筋，为四肢 箍；再往里两侧各布置6根¢12间距150的箍筋，为双肢箍 ；中间剩余部位按¢14间距200的箍筋，为四肢箍。
条形基础尺寸

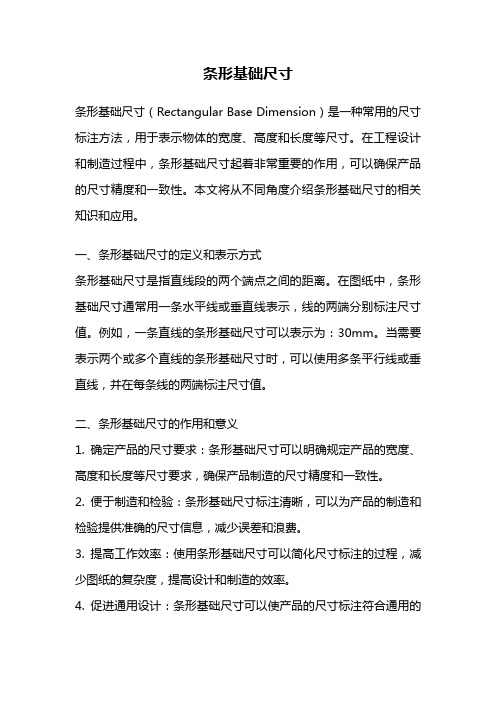

条形基础尺寸条形基础尺寸（Rectangular Base Dimension）是一种常用的尺寸标注方法，用于表示物体的宽度、高度和长度等尺寸。
在工程设计和制造过程中，条形基础尺寸起着非常重要的作用，可以确保产品的尺寸精度和一致性。
本文将从不同角度介绍条形基础尺寸的相关知识和应用。
一、条形基础尺寸的定义和表示方式条形基础尺寸是指直线段的两个端点之间的距离。
在图纸中，条形基础尺寸通常用一条水平线或垂直线表示，线的两端分别标注尺寸值。
例如，一条直线的条形基础尺寸可以表示为：30mm。
当需要表示两个或多个直线的条形基础尺寸时，可以使用多条平行线或垂直线，并在每条线的两端标注尺寸值。
二、条形基础尺寸的作用和意义1. 确定产品的尺寸要求：条形基础尺寸可以明确规定产品的宽度、高度和长度等尺寸要求，确保产品制造的尺寸精度和一致性。
2. 便于制造和检验：条形基础尺寸标注清晰，可以为产品的制造和检验提供准确的尺寸信息，减少误差和浪费。
3. 提高工作效率：使用条形基础尺寸可以简化尺寸标注的过程，减少图纸的复杂度，提高设计和制造的效率。
4. 促进通用设计：条形基础尺寸可以使产品的尺寸标注符合通用的设计规范，便于不同厂家之间的产品互换和配合。
三、条形基础尺寸的标注规则1. 条形基础尺寸应该尽量放置于图纸的外部尺寸标注区域，避免与其他标注和图形混淆。
2. 尺寸标注线应该与直线段平行或垂直，并且与直线段相交于端点。
3. 条形基础尺寸的标注线应该尽量平行于图纸边框或对称轴线，使其更易于阅读和理解。
4. 尺寸标注应该使用直线段连接标注线与尺寸值，避免使用曲线或折线连接。
5. 条形基础尺寸的尺寸值应该清晰、准确地标注在标注线的两端，尽量避免尺寸值的重叠或遮挡。
四、条形基础尺寸的注意事项1. 尺寸标注应该尽量简洁明了，不要过多或过少，以免造成困扰和误解。
2. 尺寸标注应该与图纸比例一致，避免尺寸值的放大或缩小，以免引发尺寸误差。
3. 尺寸标注应该遵循国家和行业的标准规范，确保尺寸标注的统一和可读性。
建筑设计知识：条形基础表示方式[工程类文档]
![建筑设计知识：条形基础表示方式[工程类文档]](https://img.taocdn.com/s3/m/989352cb43323968001c9265.png)

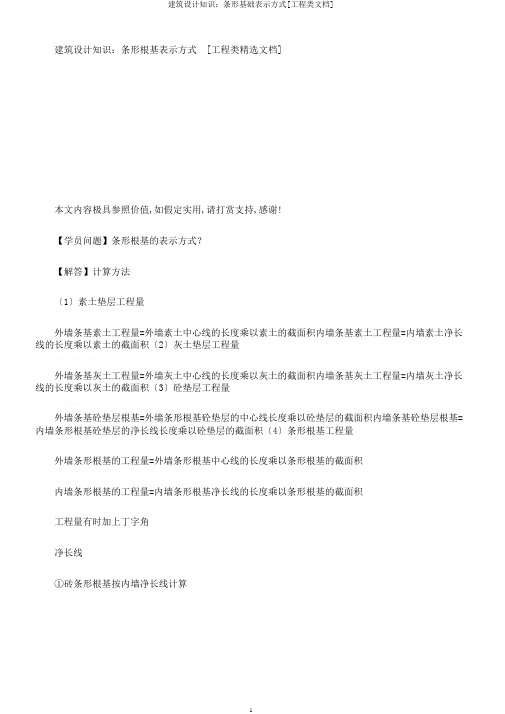

建筑设计知识：条形根基表示方式[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!【学员问题】条形根基的表示方式？【解答】计算方法〔1〕素土垫层工程量外墙条基素土工程量=外墙素土中心线的长度乘以素土的截面积内墙条基素土工程量=内墙素土净长线的长度乘以素土的截面积〔2〕灰土垫层工程量外墙条基灰土工程量=外墙灰土中心线的长度乘以灰土的截面积内墙条基灰土工程量=内墙灰土净长线的长度乘以灰土的截面积〔3〕砼垫层工程量外墙条基砼垫层根基=外墙条形根基砼垫层的中心线长度乘以砼垫层的截面积内墙条基砼垫层根基=内墙条形根基砼垫层的净长线长度乘以砼垫层的截面积〔4〕条形根基工程量外墙条形根基的工程量=外墙条形根基中心线的长度乘以条形根基的截面积内墙条形根基的工程量=内墙条形根基净长线的长度乘以条形根基的截面积工程量有时加上丁字角净长线①砖条形根基按内墙净长线计算②砼条形根基按分层净长线计算有些地域〔天津〕计算规那么规定，条形根基以地圈梁顶为分界限，这就造成了计算墙体时候一定加上以下的高度；并且一个工程条形根基同时出现不一样标高的圈梁时候，计算墙体时候一定划分出墙的底标高，敌手工造成了麻烦。
砼垫层①计算方法之一：天津2004年建筑工程估算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地域定额规那么的砼垫层模板=砼垫层的侧面净长乘以砼垫层高度砼条基①计算方法之一：天津2004年建筑工程估算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地域定额规那么的砼条基模板=砼条基侧面净长乘以砼条基高度。
以上内容均依据学员实质工作中碰到的问题整理而成，供参照，若有问题请实时交流、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实说明，习惯左右了成败，习惯改变人的一世。
在现实生活中，大部分的人，对学习很难做到学而不厌，学习不是一时半刻的事，需要坚持。
条形基础的平法表示及与独立基础区别
条形基础的平法表示及与独立基础区别条形基础整体上可分为两类：1梁板式条形基础。
该类条形基础适用于钢筋混凝土框架结构、框架-剪力墙结构、部分框支剪力墙结构和钢结构。
平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。
2板式基础。
该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。
平法施工图仅表达为条形基础底板。
条形基础的平面注写类型／代号／序号／跨数及有无外伸基础梁JL xx（这里xx指序号）(xx)端部无外伸，括号中xx表示基础梁支撑范围内有多少跨数，A，B表示一端或两端无外伸，无A或B表示两端无外伸。
(xxA)一端有外伸(xxB)两端有外伸条形基坡形TJBp XX（这里xx指序号）础底板阶形TJBj XX条形基础通常采用坡形截面或单阶形截面，坡形截面可看作节约两侧坡角的单阶形截面。
注写条形基础底板截面竖向尺寸1当条形基础底板为坡形截面时，注写为h1/h2，实为单阶形截面，坡形不可以认为是基梁，只是从下而上认为两个竖向高度，当为多阶时各阶尺寸自下而上以“/”分隔顺写。
2注写条形基础底板底部及顶部配筋以B打头，注写条形基础底板底部的横向受力钢筋；以T打头，注写条形基础底板顶部的横向受力钢筋；注写时，用“/”分隔条形基础底板的横向受力钢筋与纵向分布钢筋，斜杠后为分布筋。
当为双梁(或双墙)条形基础底板时，除在底板底部配置钢筋外，一般尚需在两根梁或两道墙之间的底板顶部配置钢筋，其中横向受力钢筋的锚固长度从梁的内边缘(或墙内边缘)起算。
条形基础底板的原位标注1.原位注写条形基础底板的平面尺寸。
原位标注b、bi，i=1，2……。
其中，b为基础底板总宽度，b为基础底板台阶的宽度。
当基础底板采用对称于基础梁的坡形截面或单阶形截面时，bi可不注。
条形基础的截面注写方式，又可分为截面标注和列表注写(结合截面示意图)两种表达方式。
对条形基础进行截面标注的内容和形式，与传统“单构件正投影表示方法”基本相同。
常见建筑基础类型——条形基础
常见建筑基础类型——条形基础2021-08-26了解条形基础墙下条形基础和柱下独立基础（单独基础）统称为扩展基础。
扩展基础的作用是把墙或柱的荷载侧向扩展到土中，使之满足地基承载力和变形的要求。
扩展基础包括无筋扩展基础和钢筋混凝土扩展基础。
条形基础分类梁板式条形基础：该类条形基础适用于钢筋混凝土框架结构、框架、剪力墙结构、框支结构和钢结构。
平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。
板式条形基础：该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。
平法施工图仅表达条形基础底板，当墙下高有基础圈梁时，再加注基础圈梁的截面尺寸和配筋。
工艺流程1.基槽开挖测量好用白灰做好标记，挖土采用反铲挖掘机开挖，开挖尺寸比基础尺寸每边各留出300mm工作面，作为侧面支模的位置，人工辅助修坡修底，沿房屋纵向，由一端逐步后退开挖，挖出的土立即运出场外。
2.浇垫层基槽开挖、清理并验槽合格后，随即清除表层浮土及扰动土，不留积水，立即进行垫层混凝土施工。
垫层混凝土必须振捣密实，控制好厚度、宽度和表面用刮尺平整，每隔一米钉一个竹桩。
3.扎条形基础钢筋绑扎前用粉笔画好受力钢筋的间距，在转角，T型和十字形交接处应重叠布置，沿基底宽度的受力筋应放置在底部，沿纵向的分布筋应放在上部，受力筋弯钩朝上，绑扎完成后垫35mm垫块，请监理做隐蔽验收。
4.立条形基础模板采用胶合模板，支撑采用松方木，模板整条安装后要拉线调直，两侧与基槽土壁顶牢。
5.浇条形基础砼安排两个小组，分别从两端向中间合拢，规定时间内浇筑完成。
采用插入式振动器垂直振捣，动作要快，插点要均匀排列逐点移动进行。
分层浇筑时每层不超过振动棒长的1.5倍，在振捣上一层时应插入下一层3~5cm，以加强两层接触。
可才用并列或交错式振捣以免漏震，振动棒不得触动钢筋。
6.砌砖基砖头应采用耐腐蚀的青砖，砂浆应为MU7.5的水泥砂浆，采用一顺一丁砌法，灰缝在10mm左右，接茬留在中间做成。
基础构造识图3-条形基础
条形基础平面整体表示方法介绍
基础梁标注示例 P29 表3.5 1、阅读并回答问题 2、参考P32 图3.9 观察钢筋分布，回答问题
实训
12
条形基础平面整体表示方法介绍
条形基础底板的平面注写方式
条形基础底板的集中标注 P30
必注：底板编号、截面竖向尺寸、配筋 选注：板底面相对标高高差、必要的文字注解 注写规定：
实训
P30 阅读并回答问题，表3.8 实例的具体意义
条形基础平面整体表示方法介绍
采用平面注写方式表达的条形基础设计施工图示意
16
集中标注 必标：基础梁编号、截面尺寸、配筋 选标：相对标高高差和必要的文字注解 规定：
注写基础梁编号 注写基础梁截面尺寸
注写基础梁箍筋 注写基础梁配筋
注写基础梁底部、顶部及侧面纵向钢筋
10
条形基础平面整体表示方法介绍
基础梁的平面注写方式 原位标注
原位标注基础梁端或梁在柱下区域的底部全部纵筋 原位注写基础梁的附加箍筋或吊筋 原位注写基础梁外伸部位的变截面高度尺寸 原位注写修正内容
1）条形基础——地基条件较好，基础埋深较浅
柱 墙
翼板
肋梁
称谓：无肋式、有肋式
砼垫层
板式条形基础、梁板式条形基础
条形基础平面整体表示方法介绍
条形基础编号 P27
5
补充：基础梁、基础联系梁
1、基础梁 JL
1、承重构件（承受上部传来的荷载和承受地基的反 作用力）
2、配筋：纵筋与框架梁相反（上下位置颠倒），注 明：B（置于上部）、T（置于下部）钢筋
3、本质：基础构件。可以为基础主梁、基础次梁， 是基础的一部分。
4、区分：梁底标高，与基础底平齐。
条形基础简介-优秀课件PPT
条形基础平法施工图识读
条形基础简介
2.条形基础的分类 按受力特点分为梁板式条形基础和板式条形基础
条形基础平法施工图识读
条形基础简介
2.条形基础的分类 按截面形状分类，还可以分成阶形条形基础和坡形条形基础。
条形基础平法施工图识读
条形基础简介
3.条形基础的特点 条形基础的特点是，基础的
长度大于或等于10倍基础的宽度 。布置在一条轴线上且与两条以 上轴线相交，有时也和独立基础 相连，但截面尺寸与配筋不尽相 同。
Architecture Mechanics and Structure
《建筑结构》 建筑结构施工图识读
条形基础平法施工图识读
条形基础简介
1.条形基础的定义 条形基础是指基础长度远远大于宽度的一种基础形式。
条形Байду номын сангаас础平法施工图识读
条形基础简介
2.条形基础的分类 按上部结构分为墙下条形基础和柱下条形基础
条形基础平法施工图识读
条形基础简介
4.条形基础的配筋 条形基础横向配筋为主要受力钢 筋，纵向配筋为次要受力钢筋或 者是分布钢筋。主要受力钢筋布 置在下面。
Architecture Mechanics and Structure
