13.扫描电子显微分析
表面分析和扫描电子显微镜
表面分析和扫描电子显微镜表面分析是材料科学领域中的一项重要技术，它通过对材料表面进行观察和分析，可以提供关于材料性质和结构的有价值的信息。
扫描电子显微镜(SEM)是表面分析中最常用的工具之一，其高分辨率和强大的显微成像功能使其成为研究表面形貌、微观结构以及材料成分的重要手段。
一、SEM的工作原理扫描电子显微镜(SEM)通过向样品表面发射高能电子束，并对从样品表面散射回来的电子进行收集和分析，实现对样品表面的成像观察。
SEM的电子枪会产生高能电子束，在样品表面扫描时，电子束与样品相互作用，产生的不同信号被接收器捕捉并转化为图像。
二、SEM的应用领域1. 材料科学：SEM可以观察和分析材料的表面形貌、纹理、晶粒结构等，从而了解材料的性能和变形机制，有助于改善材料的制备和应用。
2. 纳米科学：SEM适用于观察纳米材料的形貌、结构以及纳米尺寸的相关特征，是纳米材料研究的重要工具。
3. 生物学：SEM可以用于观察生物细胞、组织和微生物等的形貌和结构，有助于研究生物学过程和疾病发生机制。
4. 环境科学：SEM可以分析不同环境条件下的大气颗粒物、水质样品等，帮助研究环境污染和生态系统变化。
三、SEM的优势和局限性1. 优势：a. 高分辨率：SEM的分辨率能够达到纳米级别，能够显示出材料的微观结构和纳米级特征。
b. 大视野：SEM的观察范围相对较大，可以覆盖较大的样品表面区域。
c. 扩展功能：SEM可以结合其他技术，如能谱分析、电子衍射等，进一步了解材料的化学成分和晶体结构。
2. 局限性：a. 不能观察非导电样品：由于SEM需要样品具有导电性，不具备导电性的样品需要进行表面涂层处理。
b. 无法观察材料内部结构：SEM只能观察材料表面的形貌和结构，无法了解材料的内部构造。
c. 对样品要求较高：SEM需要样品表面平整、干燥，对样品制备过程要求较高。
四、SEM的操作步骤1. 样品准备：将待观察的样品进行固定、切割或研磨处理，制备成适合SEM观测的形状和尺寸。
材料分析方法重点总结
材料分析⽅法重点总结1.（1）试说明电⼦束⼊射固体样品表⾯激发的主要信号、主要特点和⽤途。
（2）扫描电镜的分辨率受哪些因素影响? 给出典型信号成像的分辨率（轻元素滴状作⽤体积），并说明原因。
（3）⼆次电⼦（SE）信号主要⽤于分析样品表⾯形貌，说明其衬度形成原理。
（4）⽤⼆次电⼦像和背散射电⼦像在显⽰表⾯形貌衬度时有何相同与不同之处?答：（1）背散射电⼦:能量⾼；来⾃样品表⾯⼏百nm深度范围；其产额随原⼦序数增⼤⽽增多.⽤作形貌分析、成分分析以及结构分析。
⼆次电⼦:能量较低；来⾃表层5－10nm深度范围；对样品表⾯形貌⼗分敏感.不能进⾏成分分析.主要⽤于分析样品表⾯形貌。
吸收电⼦:其衬度恰好和SE或BE信号调制图像衬度相反;与背散射电⼦的衬度互补.吸收电⼦能产⽣原⼦序数衬度，即可⽤来进⾏定性的微区成分分析.透射电⼦：透射电⼦信号由微区的厚度、成分和晶体结构决定.可进⾏微区成分分析.特征X射线: ⽤特征值进⾏成分分析，来⾃样品较深的区域俄歇电⼦: 各元素的俄歇电⼦能量值低；来⾃样品表⾯1－2nm范围。
适合做表⾯分析.（2）影响因素:电⼦束束斑⼤⼩,检测信号类型,检测部位原⼦序数.信号⼆次电⼦背散射电⼦吸收电⼦特征X射线俄歇电⼦分辨率 5～10 50～200 100～1000 100～1000 5～10对轻元素，电⼦束与样品作⽤产⽣⼀个滴状作⽤体积(P222图)。
⼊射电⼦在被样品吸收或散射出样品表⾯之前将在这个体积中活动。
AE和SE因其本⾝能量较低，平均⾃由程很短，因此，俄歇电⼦的激发表层深度：0.5～2 nm，激发⼆次电⼦的层深：5～10 nm，在这个浅层范围，⼊射电⼦不发⽣横向扩展，因此，AE和SE只能在与束斑直径相当的园柱体内被激发出来，因为束斑直径就是⼀个成象检测单元的⼤⼩，所以它们的分辨率就相当于束斑直径。
BE在较深的扩展体积内弹射出，其分辨率⼤为降低。
X射线在更深、更为扩展后的体积内激发，那么其分辨率⽐BE更低。
电子显微分析
（3）电子光学可仿照几何光学把电子运动轨迹看成射线，并由此引入一 系列的集合光学参数来表征电子透镜对于电子射线的聚焦成像作用。
但应注意电镜中的电子光学：
（1）是真空中的静场，即电、磁场与时间无关，且处于真空中。
（2）入射的电子束轨迹必须满足离轴条件：
|
r
|2
0
(1)
dr
2
1
(2)
dz
• 旋转对称的 磁场对电子束有聚焦作用，能使电子束聚焦成像。产生这 种旋转对称非均匀磁场的线圈装置就是磁透镜。
• 目前电子显微镜中使用的是极靴磁透镜，它是在短线圈、包壳磁透镜的 基础上发展而成的。
• 磁透镜的作用使入射电子束聚焦成像。几种磁透镜的作用示意图如下：
• 磁透镜与静电透镜的比较：
磁透镜与静电透镜都可以作会聚透镜，但现代所有的透射电镜除电子光源外都 用磁透镜做会聚镜，主要因为：一是磁透镜的焦距可以做得很短，获得高 的放大倍数和较小的球差；二是静电透镜要求过高的电压，使仪器的绝缘 问题难以解决。
1. 电子在静电场中的运动
电子在静电场中受到电场力的作用将产生加速度。初速度为0的自由电 子从零电位到达V电位时，电子的运动速度v为：
v 2eV
(10)
m
即加速电压的大小决定了电子运动的速度。当电子的初速度不为零、
运动方向与电场力方向不一致时，电场力不仅改变电子运动的能量，
而且也改变电子的运动方向。如图1
近一、二十年，出现了联合透射、扫描，并带有分析附件的分析电镜。 电镜控制的计算机化和制样设备的日趋完善，使电镜成为一种既观察 图象又测结构，既有显微图象又有各种谱线分析的多功能综合性分析 仪器。
80年代后，又研制出了扫描隧道电镜和原子力显微镜等新 型的电子显微镜。 我国自1958年试制成功第一台电镜以来，电镜的设计、制 造和应用曾有相当规模的发展。主要产地有北京和上海。 但因某些方面的原因，国产电镜逐渐被进口电镜取代。
解码细胞——探秘生命的真相智慧树知到答案章节测试2023年鲁东大学
第一章测试1.染色体末端有个特殊的结构会随着DNA复制逐渐缩短，这个结构的名称是什么？A:核仁组织区B:端粒C:着丝粒D:中心粒答案:B2.下列哪一种不属于古细菌？A:蓝细菌B:嗜盐菌C:嗜热菌D:产甲烷菌答案:A3.下列哪项不属于二十世纪的诺贝尔奖？A:细胞程序性死亡B:RNA干扰机制C:单克隆抗体技术D:细胞周期调控机理答案:C4.当前细胞领域研究包括哪三大基本问题？A:细胞内的基因组如何在时间、空间上有序表达？B:细胞是如何起源与演化的？C:活性因子和信号分子如何调控细胞生命活动过程？D:基因产物（结构蛋白和核酸、脂质、多糖及其复合物）如何装配成细胞结构体系和各种细胞器？答案:ACD5.胡克所发现的细胞是植物的活细胞。
A:错B:对答案:A6.爱思唯尔(Elsevier)公司是全球最大的科学文献出版商。
A:对B:错答案:A7.人类的味觉、嗅觉、视觉等都是通过细胞识别和传导外界信号来实现的。
A:错B:对答案:B8.第一个发现细胞的是英国哪位学者？A:施莱登B:魏尔肖C:胡克D:虎克答案:C9.被称为二十世纪最重要的生物学实验是哪一项？A:细胞的发现。
B:Avery等人证明遗传物质是DNA。
C:细胞学说的提出。
D:DNA双螺旋的提出。
答案:B10.第一个发现活细胞的是荷兰哪位学者？A:施莱登B:列文虎克C:施旺D:胡克答案:B第二章测试1.下列英文缩写中哪一个表示扫描电子显微镜？A:SEMB:TEMC:MFD:MT答案:A2.透射式电子显微镜主要观察细胞内部的超微结构，又称亚显微结构。
A:错B:对答案:B3.世界上最小的细胞是哪一种？A:卵细胞B:病毒C:支原体D:细菌答案:C4.多细胞动物个体的大小差异是因为细胞数量多少导致的，而不是因为细胞大小导致。
A:对B:错答案:A5.不论原核细胞真核细胞都具有核糖体。
A:错B:对答案:B6.细胞的遗传物质都含有DNA和RNA，缺一不可。
A:错B:对答案:B7.从下面的选项中找出真核细胞有，原核细胞没有的结构。
半导体检测技术 第六章——扫描电子显微镜
普通热阴极电子枪的束径可达到6nm左右。
25
第二节 扫描电子显微镜的构造和工作原理
3、扫描线圈
扫描线圈的作用是使电子束偏转，并在样品表面作有规则的 扫动。图示为电子束在样品表面进行扫描的两种方式。
电子束在样品上的扫描动作和显像管上的扫描动作严格同步 ，因为它们是由同一扫描发生器控制的。
第一节 电子束与样品作用时产生的信号
特征X射线
当样品原子的内层电子被入射电子激发或电离时，原子就会 处于能量较高的激发状态，此时外层电子将向内层跃迁以填 补内层电子空缺，从而使具有特征能量的X射线释放出来。
根据莫塞莱定律，λ=1/（z-σ）2，可进行成分分析。 X射线一般在试样的 500nm
-5μm范围内发出。
18
18
第一节 电子束与样品作用时产生的信号
俄歇电子
在入射电子激发样品的特征X射线过程中，如果释放出来的 能量并不以X射线的形式发射出去，而是用这部分能量把空 位层内的另一个电子发射出去，这个被电离出来的电子称为 俄歇电子。
俄歇电子的能量很低，一般为50-1500eV 。 只有在距离表层1nm左右范围内（即几个原子层厚度）逸出
12
第一节 电子束与样品作用时产生的信号
二次电子
在入射电子束作用下被轰击出来并离开样品表面的样品原子 的核外电子。
由于原子核和外层价电子间的结合能很小，因此，外层的电 子较容易和原子脱离，使原子电离。用IS表示二次电子流。
一个能量很高的入射电子射入样品时，可以产生许多自由电 子。其中90%来自于外层价电子。
14
第一节 电子束与样品作用时产生的信号
扫描电子显微镜工作原理

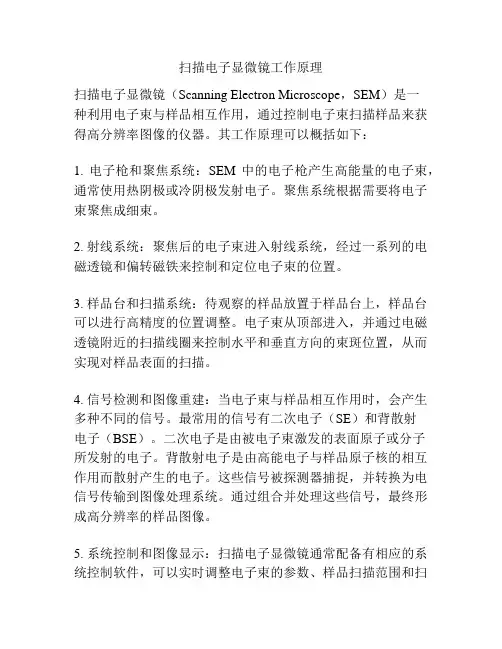

扫描电子显微镜工作原理
