简单描述纯电动汽车电机驱动的作用
电动汽车的电机的驱动原理
电动汽车的电机的驱动原理
电动汽车的电机驱动原理基本上是利用电能转化为机械能的过程。
电动汽车的电机是由定子和转子组成的。
定子是固定在电动汽车车身上的部分，而转子则可以转动。
定子上通常会有一组绕组，通过通电让绕组形成磁场。
转子则是由一组磁铁组成，当定子上的磁场与转子上的磁铁相互作用时，就会产生转矩。
通过不断改变定子绕组的电流方向，可以实现电机的转动。
具体来说，当定子上的绕组通电时，会形成一个磁场。
这个磁场会与转子上的磁铁相互作用，产生一个力矩，使转子开始转动。
为了保持电机的转动，电流方向需要不断改变，以持续产生磁场与磁铁的作用。
在实际应用中，电动汽车通常使用交流电源供电。
交流电从电池或者充电桩进入车辆的电控系统，在电控系统中经过处理，将交流电转换为适合电机驱动的直流电。
然后，直流电通过电机的电子控制系统，将电流送入定子绕组，产生磁场与磁铁作用，驱动电机转动。
总的来说，电动汽车的电机驱动原理就是利用电能转化为机械能的过程，通过电控系统将电源提供的电流转换为适合电机驱动的电流，通过定子绕组产生磁场与转子上的磁铁相互作用，产生转矩，从而实现电机的转动。
驱动电机系统简介
随着技术的不断进步，加上国家政策的大力扶持，新能源汽车已经成为了诸多汽车族的首选。
相比传统汽车，新能源汽车具有环保、节能、简单三大优势，以电动机代替燃油机，由电机驱动而非自动变速箱。
下面就给大家介绍一下新能源汽车的驱动电机系统。
传统的内燃机能高效产生转矩时的转速限制在一个窄的范围内，这就是为何传统内燃机汽车需要庞大而复杂的变速机构的原因；而电动机可以在相当宽广的速度范围内高效产生转矩，在纯电动车行驶过程中不需要换挡变速装置，操纵方便容易，噪音低。
与混合动力汽车相比，纯电动车使用单一电能源，电控系统大大减少了汽车内部机械传动系统，结构更简化，也降低了机械部件摩擦导致的能量损耗及噪音，节省了汽车内部空间、重量。
电机驱动控制系统是新能源汽车车辆行使中的主要执行结构，驱动电机及其控制系统是新能源汽车的核心部件(电池、电机、电控)之一，其驱动特性决定了汽车行驶的主要性能指标，它是电动汽车的重要部件。
电动汽车中的燃料电池汽车FCV、混合动力汽车HEV和纯电动汽车EV三大类都要用电动机来驱动车轮行驶，选择合适的电动机是提高各类电动汽车性价比的重要因素，因此研发或完善能同时满足车辆行驶过程中的各项性能要求，并具有坚固耐用、造价低、效能高等特点的电动机驱动方式显得极其重要。
驱动电机系统是新能源车三大核心部件之一。
电机驱动控制系统是新能源汽车车辆行使中的主要执行结构，其驱动特性决定了汽车行驶的主要性能指标，它是电动汽车的重要部件。
电动汽车的整个驱动系统包括电动机驱动系统与其机械传动机构两个部分。
电机驱动系统主要由电动机、功率转换器、控制器、各种检测传感器以及电源等部分构成，结构如下图所示。
电动机驱动系统的基本组成框图电动机一般要求具有电动、发电两项功能，按类型可选用直流、交流、永磁无刷或开关磁阻等几种电动机，如图3。
功率转换器按所选电机类型，有DC/DC 功率变换器、DC/AC功率变换器等形式，其作用是按所选电动机驱动电流要求，将蓄电池的直流电转换为相应电压等级的直流、交流或脉冲电源。

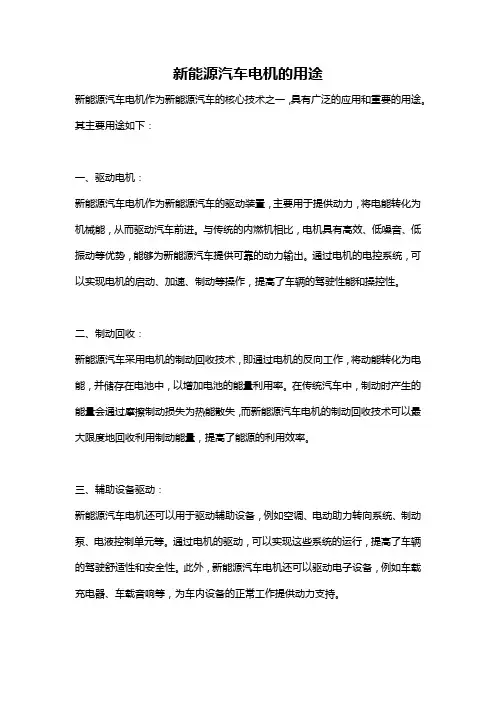

新能源汽车电机的用途
新能源汽车电机的用途新能源汽车电机作为新能源汽车的核心技术之一，具有广泛的应用和重要的用途。
其主要用途如下：一、驱动电机：新能源汽车电机作为新能源汽车的驱动装置，主要用于提供动力，将电能转化为机械能，从而驱动汽车前进。
与传统的内燃机相比，电机具有高效、低噪音、低振动等优势，能够为新能源汽车提供可靠的动力输出。
通过电机的电控系统，可以实现电机的启动、加速、制动等操作，提高了车辆的驾驶性能和操控性。
二、制动回收：新能源汽车采用电机的制动回收技术，即通过电机的反向工作，将动能转化为电能，并储存在电池中，以增加电池的能量利用率。
在传统汽车中，制动时产生的能量会通过摩擦制动损失为热能散失，而新能源汽车电机的制动回收技术可以最大限度地回收利用制动能量，提高了能源的利用效率。
三、辅助设备驱动：新能源汽车电机还可以用于驱动辅助设备，例如空调、电动助力转向系统、制动泵、电液控制单元等。
通过电机的驱动，可以实现这些系统的运行，提高了车辆的驾驶舒适性和安全性。
此外，新能源汽车电机还可以驱动电子设备，例如车载充电器、车载音响等，为车内设备的正常工作提供动力支持。
四、混合动力系统：新能源汽车电机作为混合动力系统的核心组件之一，用于提供动力输出和能量转换。
在混合动力系统中，电机与内燃机相互配合，通过协同工作，实现优化的动力输出和能量利用效率。
电机可以在启动、加速、超车等高速情况下提供高性能输出，而内燃机则可以在长途行驶等稳定工况下提供高效能力。
五、辅助发电机：新能源汽车电机还可以作为辅助发电机使用，即在行驶过程中利用电机的动力输出产生电能，为电池充电，延长整车的续航里程。
特别是在电动汽车的长途行驶或无法充电的情况下，辅助发电机可以起到重要的作用，能够提供额外的电能供应，保证车辆正常运行。
综上所述，新能源汽车电机具有多种用途，包括提供动力、制动回收、驱动辅助设备、混合动力系统和辅助发电等。
随着新能源汽车技术的不断发展和成熟，新能源汽车电机的性能和效率将得到更大的提升，为新能源汽车的推广应用提供更好的支持。
纯电动汽车结构及工作原理
纯电动汽车结构及工作原理纯电动汽车是指完全依靠电能驱动的汽车，不使用传统的内燃机作为动力源。
它是一种环保、高效的交通工具，越来越受到人们的关注和青睐。
本文将从结构和工作原理两个方面介绍纯电动汽车的特点和工作原理。
一、结构纯电动汽车的结构相对简单，主要由电池组、电机、控制器和传动系统等组成。
1. 电池组：电池组是纯电动汽车的能量存储装置，通常采用锂离子电池。
电池组的容量决定了纯电动汽车的续航里程，较大的容量可以提供更长的续航里程。
2. 电机：电机是纯电动汽车的动力源，它将电能转化为机械能驱动汽车前进。
纯电动汽车通常采用交流电机或直流无刷电机。
电机的功率决定了汽车的动力性能，较高的功率可以提供更强的加速性能。
3. 控制器：控制器是纯电动汽车的大脑，它负责控制电池向电机供电，调节电机的转速和扭矩。
控制器还监测电池的电量和温度等信息，保证电池的安全运行。
4. 传动系统：纯电动汽车的传动系统相对简单，通常采用单速或多速变速器。
传动系统将电机的动力传递给车轮，使汽车前进。
二、工作原理纯电动汽车的工作原理可以简单概括为：电池供电给电机，电机驱动车轮前进。
1. 充电：纯电动汽车通过电源将电能输入到电池组中进行储存。
充电可以通过家庭充电桩、公共充电桩或特殊充电站进行。
电池组的电量决定了汽车的续航里程，因此充电是纯电动汽车使用的重要环节。
2. 驱动：当电池组充满电后，电能供给电机进行驱动。
电机通过控制器调节电流和电压，将电能转化为机械能。
电机的转速和扭矩会根据驾驶者的操作和车辆的工况进行调节，以实现合适的动力输出。
3. 制动回收：纯电动汽车采用制动能量回收系统，当驾驶者踩下刹车踏板时，电机会转变为发电机，将制动过程中产生的动能转化为电能储存在电池组中，以提高能源的利用效率。
4. 能量管理：纯电动汽车的电池组需要进行合理的能量管理，以延长电池的使用寿命和提高续航里程。
能量管理系统会根据车辆的工况和电池的状态进行控制，确保电池组的安全和稳定运行。
纯电动汽车驱动系统的组成
纯电动汽车驱动系统的组成
驱动系统是电动汽车的核心，一般由控制器、功率转换器、驱动电机、机械传动装置和车轮组成。
其功用是将蓄电池组中的化学能以电能为中间媒介高效地转化为车轮动能，进而推动汽车行驶，并能在汽车制动及下坡时，实现再生制动（即将汽车动能吸收并转化为蓄电池化学能储存起来，从而增加续驶里程）。
驱动电机的作用是将动力电池的电能转化为机械能，通过传动装置驱动车轮，或由其直接驱动车轮。
电子控制器即电机调速控制装置，其作用是控制电机的电压或电流，完成电机的转矩和转向的控制，从而实现电动汽车变速和变向。
功率转换器用做DC—DC转换（直流一直流）和DC—AC转换（直流一交流）。
DC—DC 转换器又称直流斩波器，其作用是将蓄电池的直流电转换为电压可变的直流电，并将再生制动能量进行反向转换，用于直流电机驱动系统。
DC—AC转换器通常称为逆变器，其作用是将蓄电池的直流电转换为频率、电压均可调节的交流电，也能进行双向能量转换，用于交流电机驱动系统。
机械传动装置是将电机的转矩传给汽车传动轴或直接传给车轮（轮毂电机）。
相对于传动内燃机汽车，电动汽车的机械传动装置大大简化，故其机械效率得以提高。
电源系统包括蓄电池组、充电器和能量管理系统。
电源是制约电动汽车发展的主要因素，其应具有高的比能量（即能量密度）和比功率（即功率密度），以满足汽车的续驶里程和动力性的要求。
辅助系统包括辅助动力源、动力转向系统、导航、照明、刮水器、收音机和音响等，它们是汽车操纵性和乘坐舒适性的保证。
纯电动汽车驱动系统的工作原理
纯电动汽车驱动系统的工作原理纯电动汽车驱动系统的工作原理基本上与传统汽车的驱动方式不同。
传统汽车的驱动系统是由内燃机、变速器和传动轴构成，而纯电动汽车则是由电池、电机和电控系统构成。
下面将详细介绍纯电动汽车驱动系统的工作原理。
电池是纯电动汽车的能量来源，它们通常是锂离子电池，也有一些使用铅酸电池的汽车。
电池产生的电能被存储在电池组中，以供电动机使用。
电动机是把电能转化为动力的设备，它直接驱动汽车的轮胎。
电动机通常采用交流异步电动机或直流永磁电机。
电控系统是用来控制电动机的速度和扭矩的设备，它通常由控制器、传感器和电缆构成。
控制器主要的功能是调节电动机的速度和功率，以满足驾驶员的需求。
整个驱动系统的工作流程如下：当驾驶员踩下油门时，控制器接收到信号后，将电池产生的直流电转换成交流电，供给给电动机驱动车轮转动。
同时，传感器检测车速和加速度，控制器据此调节电动机的转速和扭矩，以保证平稳的加速和行驶过程。
当电池的能量耗尽时，电动机将失去驱动力，车速降至零。
此时，需要将车辆连接到电源插头，将电池组接通电源充电，以继续行驶。
纯电动汽车驱动系统相较于传统汽车的优势在于：1、使用电动机驱动，在能量转化上比较高效，可显著降低能量损耗；2、不排放废气和污染物，严格来说是一种零排放的动力系统，从而减少对生态环境的破坏；3、汽车内部的噪声和振动也会大大降低；4、电池充电所需时间相较于化肥油相对减少，给予驾驶者更方便的充电方式； 5、此外，由于内燃机、变速器、传动轴等传统元件的缺少，使得车辆的维修成本和使用寿命可大大增加。
当然，纯电动汽车驱动系统也有其局限性和不足。
首先是电池能量密度比燃油低，车辆的续航里程有限，需要补充充电电能; 其次是电动机的功率输出与车速成正比，转速低于某一范围，轮胎与地面之间的摩擦无法抵消阻力，容易在起步和爬坡时失去动力，影响行车的平顺性。
综上所述，纯电动汽车驱动系统的工作原理是由电池、电机和电控系统组成的，整个系统能够将电池产生的电能转化为动力，以驱动汽车行驶。
纯电动汽车电动机的驱动控制和扭矩响应分析
纯电动汽车电动机的驱动控制和扭矩响应分析随着环境保护意识的增强和新能源技术的发展，纯电动汽车正逐渐成为汽车行业的重要发展方向。
而电动机作为纯电动汽车的关键组件之一，其驱动控制和扭矩响应的分析对于实现高效、安全、可靠的车辆性能至关重要。
一、纯电动汽车电动机的驱动控制分析纯电动汽车的电动机驱动控制系统主要包括电机驱动控制器和电机转矩控制系统两部分。
电机驱动控制器负责将电池组的直流电转换为交流电，供给电动机使用；电机转矩控制系统则通过控制电机的相电流和转子位置，实现对电机转矩的精确控制。
1. 电机驱动控制器的功能电机驱动控制器是纯电动汽车电机系统的核心组件，其主要功能包括电流采样、闭环控制、PWM调制、过流保护和故障诊断等。
通过电流采样和闭环控制，电机驱动控制器可以实现对电机相电流的精确控制，确保电机运行稳定可靠；利用PWM调制技术，电机驱动控制器可以实现对电机转矩和速度的控制；同时，电机驱动控制器还具备过流保护功能，可以监测并保护电机在运行过程中的安全性；故障诊断功能可以及时检测电机驱动控制器的故障，并提供相应的故障代码，便于维修与排查。
2. 电机转矩控制系统的设计电机转矩控制系统主要包括电流环控制和速度环控制。
在电流环控制中，通过对电机相电流的检测和控制，实现对电机转矩的精确控制。
在速度环控制中，则通过对电机转子位置和转速的检测和控制，实现对电机速度的精确控制。
为了实现高效的电机控制，需要合理设计电机转矩控制系统的参数，包括电流环控制系统的比例、积分和微分系数以及速度环控制系统的比例、积分和微分系数等。
二、电机扭矩响应的分析电机扭矩响应是指电机在受到外界变化时对其做出的响应，通常可以用于判断电机的动态性能和控制系统的性能。
电机扭矩响应的分析主要包括响应时间、超调量、稳态误差和频率响应等方面的分析。
1. 响应时间响应时间是指电机从受到输入变化到输出达到稳定值所需要的时间。
一般情况下，电机响应时间越短，说明其动态性能越好。
电动驱动系统在新能源汽车中的作用
经济性
能源成本低
电动汽车充电成本相对较低，电费通常低于油价，降低了日常使用成本。
维护费用低
电动驱动系统的结构相对简单，减少了机械部件的磨损和维护成本。
高效性
高能量转换效率
电动驱动系统通过电机将电能转化为机械能，能量转换效率高，减少了能源的浪 费。
动力性能优越
电动机具有高扭矩和响应快的特性，使得电动汽车在加速和行驶过程中具有优越 的动力性能。
04
电动驱动系统的发展趋 势与挑战
技术创新
ቤተ መጻሕፍቲ ባይዱ电池技术
提高电池能量密度、降低 成本、提高充电速度是当 前电池技术的重点发展方 向。
电机技术
高效、轻量、小型化的电 机技术是当前的研究热点 ，以提高电动汽车的能效 和性能。
控制系统
智能化的控制系统能够提 高电动汽车的驾驶性能和 安全性，如自动驾驶、能 量回收等。
能量回收
01
电动驱动系统具备能量回收功能 ，在车辆减速或制动时，能够将 部分能量回收并存储在电池中。
02
通过能量回收，电动驱动系统提 高了新能源汽车的能效，延长了 续航里程，同时也减少了制动系 统的磨损。
车辆控制
电动驱动系统与车辆控制系统紧密相 连，负责接收来自控制系统的指令， 并驱动电机产生相应的动力输出。
冷却系统
用于降低电动驱动系统的温度 ，保证其正常运转。
电动驱动系统的分类
01
02
03
根据电动机类型
分为直流电动驱动系统、 交流异步电动驱动系统、 永磁同步电动驱动系统等 。
根据能量来源
分为纯电动驱动系统、混 合动力电动驱动系统、插 电式混合动力电动驱动系 统等。
根据传动方式
分为单挡电动驱动系统、 多挡电动驱动系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单描述纯电动汽车电机驱动的作用
《纯电动汽车电机驱动的作用》
纯电动汽车电机驱动的作用是将电能转化为机械能，推动汽车前进。
与传统的燃油汽车采用内燃机驱动不同，纯电动汽车采用电机作为唯一的动力源。
电机的驱动系统是整个纯电动汽车的核心部件之一。
首先，电机驱动系统使电能得以高效利用。
电池组作为纯电动汽车的能量来源，将电能存储其中。
通过电控系统对电能进行合理的分配和控制，电机能够将电能转化为机械能，并传递给汽车的轮胎。
相比于传统的燃油汽车，纯电动汽车的能量转化过程更加高效，能够更大程度地减少能源的浪费。
其次，电机驱动系统提供强劲的动力输出。
纯电动汽车的电机驱动系统能够提供可持续的高扭矩输出，使得汽车能够快速加速，从而提供出色的动力性能。
相比于传统的燃油汽车，纯电动汽车的电机驱动能够在起步阶段即可获得最大扭矩，使得驾驶更加流畅且充满激情。
此外，电机驱动系统还实现了零排放和低噪音的特点。
由于纯电动汽车采用电能作为动力源，不产生任何尾气排放，因此在使用过程中不会对环境造成任何污染。
同时，电机驱动也避免了传统汽车发动机的噪音和震动，使得纯电动汽车更加安静和舒适。
总之，纯电动汽车电机驱动的作用是将电能转化为机械能，提供高效、强劲的动力输出，实现零排放和低噪音的驾驶体验。
随着科技的进步和电池技术的不断发展，纯电动汽车电机驱动系统将会越来越成熟和先进，推动纯电动汽车市场的发展。
