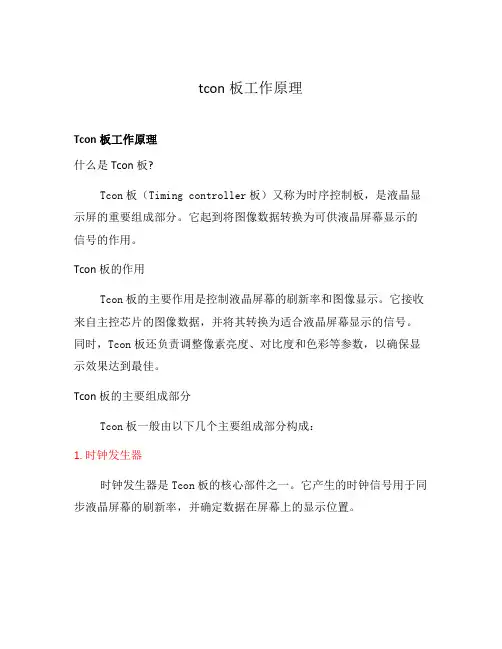

tcon板工作原理

tcon板工作原理Tcon板工作原理什么是Tcon板?Tcon板（Timing controller板）又称为时序控制板，是液晶显示屏的重要组成部分。

它起到将图像数据转换为可供液晶屏幕显示的信号的作用。

Tcon板的作用Tcon板的主要作用是控制液晶屏幕的刷新率和图像显示。

它接收来自主控芯片的图像数据，并将其转换为适合液晶屏幕显示的信号。

同时，Tcon板还负责调整像素亮度、对比度和色彩等参数，以确保显示效果达到最佳。

Tcon板的主要组成部分Tcon板一般由以下几个主要组成部分构成：1. 时钟发生器时钟发生器是Tcon板的核心部件之一。

它产生的时钟信号用于同步液晶屏幕的刷新率，并确定数据在屏幕上的显示位置。

2. 数据解码器数据解码器负责将接收到的图像数据进行解码和转换。

它将数字信号转换为模拟信号，并根据像素的位置和颜色信息进行处理。

3. 驱动电路驱动电路是Tcon板的另一个关键组件。

它接收来自数据解码器的信号，并根据信号的强弱来控制液晶屏幕上每个像素的亮度。

驱动电路通过电场效应将液晶分子排列成不同的方向，从而显示出不同的颜色和亮度。

4. 控制逻辑控制逻辑通常由微处理器和逻辑电路组成。

它负责接收来自主控芯片的指令，并将其转化为相应的控制信号，控制Tcon板的各个部分按照预定的时序进行工作。

Tcon板的工作流程Tcon板的工作流程可以简单描述为以下几个步骤：1.接收图像数据：Tcon板接收来自主控芯片的图像数据，并将其存储在缓存中。

2.数据解码和转换：数据解码器将存储在缓存中的图像数据进行解码和转换，生成适合液晶屏幕显示的信号。

3.时序控制：Tcon板根据时钟发生器产生的时钟信号，控制图像数据的刷新率和位置，确保图像在液晶屏幕上正确显示。

4.像素驱动：驱动电路根据图像数据的强弱来控制液晶分子的排列，实现像素的亮度和颜色控制。

5.显示效果优化：通过调整亮度、对比度和色彩等参数，Tcon板确保显示效果达到最佳状态。

逻辑板原理讲解-视显光电

逻辑板原理讲解-视显光电目前电视已经从CRT过渡到液晶，我们在卖场也很难买到CRT电视了。

所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。

而逻辑版（也称TCON板）也是液晶电视电路的核心，而提起逻辑版板，很多人不了解，到底什么是TCON板？今天特整理一下TCON板的原理知识讲解，以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例，希望给大家带来帮助。

一、什么是逻辑板（TCON）？TCON板的英文是: timing controller的缩写TCON板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。

逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS 控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

二、传统逻辑板电路主要由哪几部分组成？1.TCON IC(必须的）2.GAMMA IC（必须的）3.PM IC （必须的）4.GPM IC（OPTION)5.LEVEL SHIFT IC(GOA屏专用）三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离2.TCON板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板= TCON IC+PM IC+GAMMA IC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比NO.1成本低，但一屏一主板，主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC或者主板=SOC（内置TCON）+PM IC+GAMMA IC3.主板+转接板+SOURCE板 ---主板组件减少，成本比NO.1低，比 NO2高主板=SOC （内置TCON）转接板=PM IC+GAMMA IC4.主板+SOURCE板---成本最低，主板组件多，需要和屏厂合作设计主板=SOC （内置TCON）或主板=SOC+TCON ICSOURCE板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍1.TCON IC内部框图TCON IC作用：实现两个基本功能1.1 TCON基本功能1：接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范1.1.1 TCON IC和SOURCE DRIVER IC之间的接口1.1.2 在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求1.1.3 阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo，实际上Source Driver大多数情况下不止一个，所以端接电阻安放位置很重要，一般近端和远端各放一个，远端测量时幅度会变差，实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B: 阻抗匹配示例FFC线阻抗100欧时Clock波形1.1.4 Mini-Lvds输出电压备注：屏SPEC会给出 VID 规格， VOD =2* VID1.1.5 数据结构（Data Mapping)6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如：8bit 6pairs Mode Data Mapping见下图1.2 TCON基本功能2：产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1 POL信号： polarity inversion signal for sorce driver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路，反转电压是指施加在Clc两端电压什么是极性反转？施加在液晶分子上的电场是有方向性的，在不同时间以相反方向电场施加在液晶上，称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之，液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转？液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关，所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。

“奇美”32寸液晶屏逻辑板(TCON)电路分析及故障检修(一、电路原理部分)

“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。

一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。

这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。

图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。

其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。

现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。

但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。

时序控制器TCON的研究与设计

兼容多家ＬＤ面板的时序要求。支持１：Ｃ６９和４３的ＴＴ— Ｃ面板。设计可灵活应用于市场上大部分的中、：ｆＬＤｒ该小尺寸Ｔ一Ｃ面板。产品可应用于车载电视、携式ＤＤ等。ＬＤ便Ｖ关键词：时序控制器：ＦＬＤ；驱动器；门驱动器Ｔ］Ｃ源
第１９卷第３期
Ｖｏ．９１１Ｎｏ３．
电子设计工程
ＥｌｃｒｎｃＤｅｉｎＥｎｉｅｒｎｅｔｏｉｓｇｇｎｅｂ２１ｅ．０１
时序控制器ＴＯＮ的研究与设计Ｃ
潘子升．苗绘玲
中图分类号：ｒ３４１ｒ３－Ｐ
文献标识码：Ａ
文章编号：１７— ２６２１）３０６— ４６４６３（０１０ — ０７０
ＲｅｅｒｈｎｄｄｅｉｎｏｍｉｇＣｏｔｏｌｒｓａｃａｓｇｆＴｉｎｎｒｌｅ
Ａｂｔａｔｓｒｃ：Ｔｉｐｐｒｄｓｒｅｈｉｐａｒｃｐｅｏ［ＬＤ，ｓｓｅａｃｉｃｕｅａｄｄｓｇｆｔｎｏｔｏｌｒｈｓａｅｅｃｂｄｔｅｄｓｌｙｐｎｉｌｆＴＴ－ＣｉｉｙｔｍｒｈｔｔｒｎｅｉｎｏｉｇｃｎｒｌｅｍｉｅＴＣＯＮ．ｅｍｏｕｅｗａｅｉｎｄｐｍａｌｏｒｄｃｈｐｐｎｎｔｅｍｅｉｍｎｍａｌｓｚＦ－ＣＤｔｎｏｔｌｒＴｈｄｌｓｄｓｇｅｒｒｙｔｅｕｅｃｉｉｓｉｈｄｕａｄｓｌｉｅＴｒＬｉｇｃｎｒｌｉｉｍｉｏｅａｄｔｃｅｓｎｖｒａｉｎｏｉｒａｅｕｉｅｓｌｙ，Ｔｅｄｓｎｓｐｏｔｄｅｇｔｉｌｙｍｏｅ，ａｄｔｅｇｎｒｌＣＯＮｏｌａｒｅ２３ｋｎｓｏｎｔｈｅｉｕｐｒｉｈｓａｄｓｎｈｅｅａｇｅｄｐＴｎｙｃｎｄｖ－ｉｄｆｉｒｓｌｔｎｐｎ１ＴｉｅｉｎａｈｅｅｉｎｏｔｌｏｈＦ－Ｃｐｎｌｐｏｕｅｌｔｅｒｑｉｄｃｎｒｌｓａｓｉｈｅｏｕｉａｅ．ｏｈｓｄｓｇｃｉｖｄｔｍｉｇｃｎｒｆｔｅＴＴＬＤａｅｒｄｃｄａｌｈｅｕｒｏｔｏｉｌｎｔｅｏｅｎｇｓｕｃｒｅｍｏｕｅａｄｇｔｒｖｄｌ，ａｄｒａｉｅｏｐｌｒｙｃｎｒｌｎｉｐａｄｏｔｌｎｈｉｐａｏｒｅｄｖｄｌｎａｅｄｅｍｏｕｅｎｅｌｚｄＶｃｍｏａｔｏｔｏｄｄｓｌｙｍｏｅｃｎｒ，ａｄｔｅｄｓｌｙｉｉｉａｏｃｎｒｌｏｅａａｏＧＢｓｇａ．ＴｅｓｕｃｒｅｎａｅｄｖｒｔｎｏｔｌｓｇａｒｏａｉｌｔｕｅｆｏｔｆｔｎｌｇＲｉ１ｈｏｒｅｄｖｒａｄｇｔｒｅｉｇｃｎｒｉｎｌａｅｃｍｐｔｅｗｉａｎｍｂｒｏｏｈｎｉｉｍｉｏｂｈＬａｅｉｎｅｕｒｍｅｔ，ａｄｓｐｏｔ１：ｎ：ＦＬＤｐｎ１ＴｅｄｓｇａｅａｐｉｄｆｘｂｙｏｈｓＣＤｐｎｌｔｍｉｇｒｑｉｅｎｓｎｕｐｒ６９ａｄ４３ＴＴ－Ｃａｅ．ｈｅｉｎｃｎｂｐｌｅｅｉｌｎｔｅｍｏｔｌｍｅｉｍｎｍａｌｉｅｒ－ＣｐｎｌｎｔｅｍａｋｔＰｏｕｔａｅｕｅｎｖｈｃｅＴ．ｐｒｂｅＤＶＤａｄＳｎｄｕａｄｓｌｓｚＦＬＤａｅｒｅ．ｒｄｃｓｃｎｂｓｄｉｅｉｌＶｒｉｈｏａｌｔｎＯｏ．ＫｅｒｓｉｎｏｔｌｒＦ－Ｃｙｗｏｄ：ｔｍｉｇｃｎｒｌ；ＴＴＬＤ；ｓｕｃｒｅ；ｇｔｒｅｏｅｏｒｅｄｖｒａｅｄｖｒｉｉ

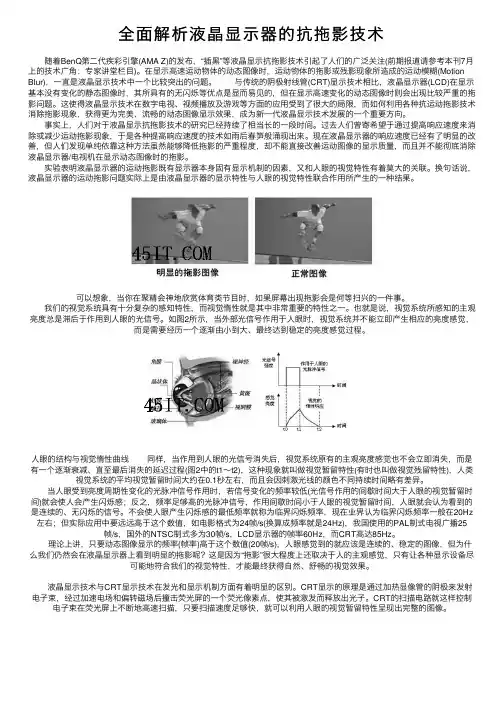

全面解析液晶显示器的抗拖影技术
