高中物理第一章第六节电势差与电场强度的关系学案新人教版选修3_1
1.6《电势差与电场强度的关系》学案
【学习目标】
1. 理解匀强电场中电势差与电场强度的定量关系
2. 对于公式U ＝Ed 要知道推导过程及适用条件
3. 能够熟练应用U ＝Ed 解决有关问题．
【重点难点】匀强电场中电势差与电场强度的关系，电势差与电场强度的关系在实际问题中的应用。
【课前预习】
1．正确理解电势差与电场强度的关系
(1)关系式：U ＝Ed ．
①适用条件：__________．
②物理意义：匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的_____。
③关系式中各量含义：E 为匀强电场的电场强度，U 为两点的电势差，d 为_______________________．如果某两点A 、B 间距L 不沿场强方向，计算电势差时，d 的取值应为L 在___________________，即为A 、B 两点所在的等势面的垂直距离．
（2）关系式的另一种表述：U E d
= ①此式可理解为匀强电场的电场强度公式
②物理意义：在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方
向距离的_______。
也就是说，电场强度在数值上等于沿电场方向每单位距离上降低的______。
(3)电场强度的单位：伏每米（V/m ） 或牛每库（N/C ）
单位关系：1 V/m = _____N/C
(4)比较区分q
F E =、2r Q k E =和d U E =三个电场强度公式的意义及适用条件 ①公式q
F E =，它是电场强度的定义式，不是E 的决定式，E 由电场自身决定，式中q 是检验电荷的电量，F 是检验电荷在电场中所受的力，公式明确表述了度量电场强度及方向的方法，是________的公式． ②2r
Q k E =是真空中点电荷产生的电场的电场强度决定式，式中Q 是产生电场的电荷的电荷量 ，公式明确表述了点电荷电场的场强由哪些因素决定，是怎样的函数关系，该式仅适用于真空中________________________． ③d
U E =是匀强电场中电势差跟电场强度的关系式，d 是匀强电场中两等势面之间的距离，电场强度的方向指向电势降落最快的方向，该公式仅适用于_________，对一般电场，如果两点距离很近，可认为场强没有变化，则x U E ∆∆=。
2.在非匀强电场中，E=U/d 可以理解为E=ΔU/Δd ，由此可见电场强度就是电势对空间位置的变化率。
也就是说电势随空间位置变化越快的地方电场强度越大。
这类似于重力场中，地势随位置变化越快的地方越陡峭。
3.电场强度与电势的比较：
【预习检测】
1．下列说法正确的是 （ ）
A ．由公式Ed U =可知，在电场中两点间电势差等于场强与两点间距离的乘积
B ．由公式d
U E =可知，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小 C ．在匀强电场中，任意两点间电势差等于电场强度和这两点间距离的乘积
D ．公式Ed U =只适用匀强电场
2．如图，a 、b 、c 是一条电场线上的三个点，电场线的方向由a 到c , a 、b 间的距离等于b 、c 间的距离。
用[ϕa 、[ϕb 、[ϕc 和E a 、E b 、Ec 分别表示a 、b 、c 三点的电势和电场强度。
则下列关系正确的是（ ）
A. [ϕa ＞ϕb ＞[
ϕc B. E a ＞E b ＞E c C. [ϕa －ϕb =ϕb －[ϕc D. E a =E b =E c
3．在电场强度为C N /600的匀强电场中，A 、B 两点相距5 cm ，若A 、B 两点连线是沿着电场方向时，则
A 、
B 两点的电势差是_____ V 。
若A 、B 两点连线与电场方向成60°时， 则A 、B 两点的电势差是________V ；若A 、B 两点连线与电场方向垂直时，则A 、B 两点的电势差是_______V 。
【典题探究】
【例1】如图所示，在电场强度为E ＝4．0×103 N ／C 的匀强电场中有相距5．0 cm 的A 、B 两点，两点连
线与场强成30°角．求A 、B 两点间的电势差．
图13—7—3
【解析】 A 、B 连线不沿场强方向，不能直接用公式U ＝Ed 计算A 、B 两点间的电势差．根据匀强电场的等势面是与场强方向垂直这一性质，可过B 点作一等势面，在等势面上找一点B ′，使A 、B ′的连线沿场强方向，求U AB ′即可．
过B 点作一垂直于电场线的平面即等势面，过A 点作电场线的平行线，二者交于B ′点，如图，显然U B ＝U B ′,U AB ＝U AB ′．
U AB ＝E ·B A '＝E ·AB cos30°＝4.0×103×0.05×2
3 N ／C ＝1.7×102 N/C ． a b c
答案：U AB ＝1.7×102 N/C
【拓展】
＝1000 V/m ．选项D 正确．
【 用电场强度公式解题一定要注意适用条件，还要注意必须使用国际单位．通过此题可以看出电场强度方向是电势降落最快的方向，即是通过相同距离电势降落最大的方向．这个结论对非匀强电场也成立．
【例2】 如图所示，A 、B 、C 三点都在匀强电场中，已知AC ⊥BC ，∠ABC ＝60°，BC ＝20 cm ．把一个电量C q 510-=的正电荷从A 移到B ，电场力做功为零；从B 移到C ，电场力做功
为－1.73×10－3 J ，则该匀强电场的场强大小和方向是（ ）
A ．865 V/m ，垂直AC 向左
B ．865 V/m ，垂直A
C 向右
C ．1000 V/m ，垂直AB 斜向上
D ．1000 V/m ， 垂直AB 斜向下
【解析】把电荷q 从A 移到B 电场力不做功，说明A 、B 两点在同一等势面上．因该电场为匀强电场，等势面应为平面，故图中直线AB 即为等势线，场强方向应垂直于等势面，可见，选项A 、B 不正确．
U BC ＝5
3
101073.1--⨯-=q W BC V ＝－173 V ，B 点电势比C 点低173 V ，因电场线指向电势
降低的方向，所以场强方向必垂直于AB 斜向下，如图．场强大小E ＝23
2.017360sin ⨯=︒=BC U d U V/m
拓展】“电场线和等势线均是间隔均匀、互相平行的直线”以及“沿任意方向电势均匀变化”是匀强电场的固有特性，这也是解决本题的重要依据。
［例3］如图所示，A 、B 两板相距30 cm ，电源电压为60 V ，问：（1）匀强电场的电场强度多大？方向如何？（2）若B 板接地，A 板电势为多大？（3）若C 点离A 板10 cm ，D 点离B 板5 cm ，则C 、D 两点的电势各为多少？C 、D 两点间的电势差多大？
【解析】（1）匀强电场的场强E ＝U /d ＝2
103060-⨯ V/m ＝200 V/m E 方向竖直向下，
（2）B 板接地，φB ＝0，U AB ＝φA －φB ＝U ＝60 V 所以φA ＝60 V
（3）又U CB ＝d CB E ＝20×10－2×200 V＝40 V ，即φC －φB ＝40 V ，
故φC ＝40 V
同理U DB ＝d DB E ＝5×10－2×200 V＝10 V
又因为U DB ＝φD －φB ＝10 V ， 所以φD ＝10 V ，从而U CD ＝φC －φD ＝40 V －10 V ＝30 V ．
【拓展】平行金属板间的电场可视为匀强电场，极板接地则表示该处电势为零。
平行板间的匀强电场是今后电磁学中的主要研究对象。
1.6电势差与电场强度的关系
《学案》
【课前预习】
（1）①匀强电场②乘积沿电场强度方向两点间的距离沿电场强度方向的投影（2）比值电势
（3）1
(4)①普遍适用②点电荷的电场③匀强电场
【预习检测】
1.D
2.A
3. 30,15,0
【典题探究】
例1 U AB＝1.7×102 N/C
例2 D。
人教版高中选修3-1 第1章第6节 电势差与电场强度的关系(教案)
第1章第6节电势差与电场强度的关系【知识与技能】1、理解匀强电场中电势差与电场强度的定性、定量关系．对于公式U=Ed要知道推导过程．2、能够熟练应用U=Ed解决有关问题．【过程与方法】通过对匀强电场中电势差和电场强度的定性、定量关系的学习，培养学生的分析、解决问题的能力．【情感态度与价值观】从不同角度认识电场、分析寻找物理量之间的内在联系，培养学生对科学的探究精神，体会自然科学探究中的逻辑美【教学过程】★重难点一、电势差与电场强度的关系★电势差与电场强度的关系式推导如图所示，在匀强电场中把电荷q从A移动到B，静电力做功W AB＝qU AB．静电力是恒力，所以静电力做的功也可以这样求：W AB＝qEl cosθ＝qEd由以上两式得qU AB＝qEd，U AB＝ED．匀强电场中电势差与电场强度的关系(1)匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．(2)公式：U AB＝ED．(3)应用此公式注意两点：①公式只适用于匀强电场，但可对非匀强电场进行定性分析；②公式中的“d”一定是“沿电场方向的距离”3．U＝Ed的两个推论(1)在匀强电场中，沿任意一个方向，电势下降都是均匀的，故在同一直线上相同间距的两点间电势差相等．如果把某两点间的距离平均分为n 段，则每段两端点间的电势差等于原电势差的1/n .(2)在匀强电场中，沿任意方向相互平行且相等的线段两端点的电势差相等．4．在非匀强电场中，公式E ＝U d 可用来定性分析问题，由E ＝U d可以得出结论：在等差等势面中等势面越密的地方场强就越大，如图甲所示．再如图乙所示，a 、b 、c 为某条电场线上的三个点，且距离ab ＝bc ，由于电场线越密的地方电场强度越大，故U ab ＜U bC ．【特别提醒】应用U AB ＝E ·d 时注意d 必须是沿电场强度方向的距离，如果A 、B 两点间距为L ，两点连线不沿电场强度方向，计算电势差时，d 的取值应为L 在电场强度方向上的投影，即为A 、B 两点所在的等势面的垂直距离【典型例题】如图所示，两个平行金属板AB 中间为一匀强电场，AB 相距10cm,CD 为电场中的两点，CD=8cm,CD 连线和电场方向成60°角，C 点到A 板的距离为2cm.，已知质子从C 点移到D 点,电场力做功为 3.2×10-17J 。

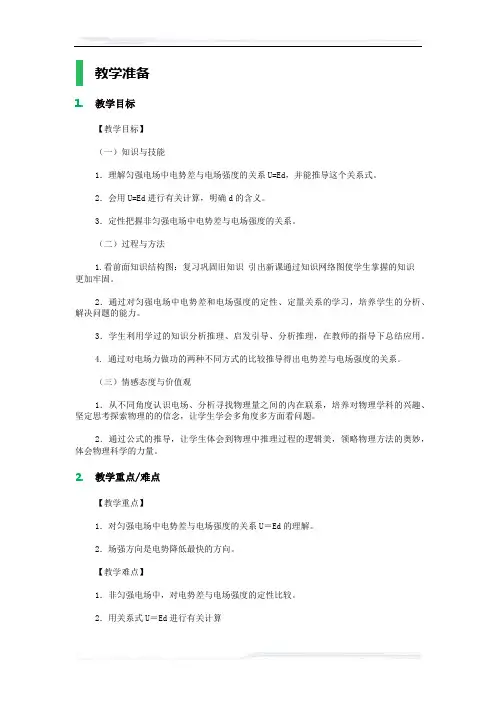

高中物理人教版选修3-1教案-电势差与电场强度的关系_教学设计_教案_1
教学准备1. 教学目标【教学目标】（一）知识与技能1．理解匀强电场中电势差与电场强度的关系U=Ed，并能推导这个关系式。
2．会用U=Ed进行有关计算，明确d的含义。
3．定性把握非匀强电场中电势差与电场强度的关系。
（二）过程与方法1.看前面知识结构图：复习巩固旧知识引出新课通过知识网络图使学生掌握的知识更加牢固。
2．通过对匀强电场中电势差和电场强度的定性、定量关系的学习，培养学生的分析、解决问题的能力。
3．学生利用学过的知识分析推理、启发引导、分析推理，在教师的指导下总结应用。
4. 通过对电场力做功的两种不同方式的比较推导得出电势差与电场强度的关系。
（三）情感态度与价值观1．从不同角度认识电场、分析寻找物理量之间的内在联系，培养对物理学科的兴趣、坚定思考探索物理的的信念，让学生学会多角度多方面看问题。
2．通过公式的推导，让学生体会到物理中推理过程的逻辑美，领略物理方法的奥妙，体会物理科学的力量。
2. 教学重点/难点【教学重点】1．对匀强电场中电势差与电场强度的关系U＝Ed的理解。
2．场强方向是电势降低最快的方向。
【教学难点】1．非匀强电场中，对电势差与电场强度的定性比较。
2．用关系式U＝Ed进行有关计算3. 教学用具4. 标签教学过程【教学过程】一、复习旧知，引入新课1．电场强度：3．静电力功的两种计算方法：2．电势差的概念：4. 看知识结构图：复习巩固旧知识引出新课问题：既然电场强度、电势差都可以描述电场，那么两者之间有何关系？二、展示学习目标，明确学习任务三、新课教学（一）、匀强电场中电势差与电场强度的关系（教学设想：让学生阅读教材相关内容，自己完成多媒体所展示的内容，学会亲自推导，了解该关系的来龙去脉，使学生在获取知识的同时，感受到成功的愉悦，进一步培养学生的科学探究精神。
）1、如图所示，匀强电场中A、B两点的电势差为，一试探电荷q从电场中A点移动到B点，求：静电力做的功W为多少？2、如图所示，匀强电场的电场强度为E，电荷q从A点移动到B点，求：静电力做的功W为多少？（由学生自己推导，教师巡视，解答学生在推导过程中可能存在的一些疑问。

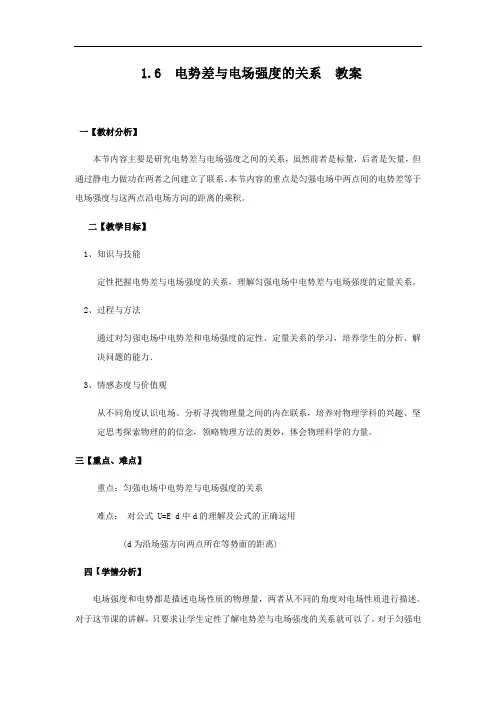

人教版高中物理选修3-1第一章第6节电势差与电场强度的关系教案
1.6 电势差与电场强度的关系教案一【教材分析】本节内容主要是研究电势差与电场强度之间的关系，虽然前者是标量，后者是矢量，但通过静电力做功在两者之间建立了联系。
本节内容的重点是匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。
二【教学目标】1、知识与技能定性把握电势差与电场强度的关系，理解匀强电场中电势差与电场强度的定量关系。
2、过程与方法通过对匀强电场中电势差和电场强度的定性、定量关系的学习，培养学生的分析、解决问题的能力．3、情感态度与价值观从不同角度认识电场、分析寻找物理量之间的内在联系，培养对物理学科的兴趣、坚定思考探索物理的的信念，领略物理方法的奥妙，体会物理科学的力量。
三【重点、难点】重点：匀强电场中电势差与电场强度的关系难点：对公式 U=E d中d的理解及公式的正确运用(d为沿场强方向两点所在等势面的距离)四【学情分析】电场强度和电势都是描述电场性质的物理量，两者从不同的角度对电场性质进行描述。
对于这节课的讲解，只要求让学生定性了解电势差与电场强度的关系就可以了。
对于匀强电场，在讲授时，只要求学生了解它们的定量关系式，即在匀强电场中推导出电场强度与电势差的关系公式，并通过公式变形，用比值的方法指出电场强度在数值上等于沿电场方向每单位距离上降低的电势。
通过分析，培养学生的分析能力。
五【教学方法】讲授法、推理法、归纳法六【课前准备】多媒体辅助教学设备、练习资料七【课时安排】一课时八【教学过程】（一）预习检查、总结疑惑★问题：电场的两个基本性质是什么？☆答：电场的两个基本性质：电场的力的性质电场的能的性质（电势能、电势、电势差）（二）情景引入、展示目标电场强度描述电场的力的性质，而电势描述电场的能的性质，且电势差跟电场力做功相联系，那么电场强度E和电势差U又有什么关系呢？倾听、思考、回答、培养学生的思维能力、（三）新课教学、合作探究●一、电场强度与电势差的关系通过匀强电场的例子来推算U和E之间的关系。
高中物理第6节电势差与电场强度的关系教案新人教版选
第1章静电场第6节电势差与电场强度的关系本节教材分析一、三维目标（一）知识与能力目标：一、理解匀强电场中电势差与电场强度的关系U=Ed，并能推导那个关系式。
2、会用U=Ed进行有关计算。
3、通过度析寻觅物理量之间在内在联系，培育学生分析推理能力。
（二）进程与方式1、教师通过问题教学法，启发引导学生分析推理。
2、学生利用学过的知识分析推理，在教师的指导下总结应用辩析。
（三）情感目标1、从不同的角度熟悉电场，让学生学会多角度多方面看问题。
2、通过公式的推导让学生体会到物理中推理进程的逻辑美。
二、教学重点对U=Ed的推导和理解(尤其是成立条件的理解).三、教学难点对电势与场强无直接关系的理解.四、教学建议教学进程中建议教师第一强调电场强度和电势别离是描述电场这一事物的不同特性的物理量，然后在把电场强度和电势依附于电场的基础上，借助于电场力移动电荷做功而致使电势能的改变这一动态进程，导出电势差与电场强度间的关系，最后又通过度析、运用等环节，帮忙学生深刻的体会所成立起来的关系的物理含义，较好的达到教学目标。
新课导入设计导入一温习提问一、咱们已经学过哪些描述电场性质的物理量？电场的两大性质：①力的性质，由电场强度描述，可用电场线形象表示；②能的性质：由电势、电势差描述，可用等势面形象表示。
二、等势面有哪些特点？等势面的特点：①沿等势面移动电荷电场力不做功；②等势面与电场线垂直，且电场线从高电势指向低电势；③任两个等势面不相交。
既然场强、电势、电势差都描述电场的性质，它们之间必然存在关系、什么关系呢？下面咱们就来推导它们间的关系间的关系。
导入二引入：出示图片：分析：场强是跟电场对电荷的作使劲相联系的，电势差是跟电场力移动电荷做功相联系的．那么场强与电势差有什么关系呢？咱们以匀强电场场为例来研究．。
【整合】人教版物理选修3-1第一章第6节电势差与电场强度的关系教案3.doc
第6节电势差与电场强度的关系一、教材依据本节课选自人教版高中物理选修3-1第一章第六节“电势差与电场强度的关系”的内容。
二、设计思想1.教材分析电势差与电场强度是描述电场性质的两个重要物理量，电势差是描述电场中能的性质而电场强度则是描述电场中力的性质；这两个物理量虽然从不同的角度上描述了电场的性质，但是通过电场力做功在两者之间建立起了联系。
教材中以匀强电场为例通过分析和推理导出电场强度与电势差之间的关系；通过分析寻找物理量之间的内在联系，培养学生对科学的探究精神，同时能更好的理解电势与电场强度两个概念。
因此从教材上来看，本节课内容起到了一个桥梁, 纽带的作用，将电场的两大重耍性质联系起来；2.学情分析在学习本节课之前，同学们已经对电场强度，电势，电势差这些概念有了较好的了解，并且已经掌握了电场力做功的特点，知道了电场力做功与电势能变化的关系。
也懂得利用这些知识去解决一些实际的问题。
高二的学生通过了高一一年的学习已经具备了一定的推理能力，归纳总结能力。
所以在本节课生应该能够比较容易的推导出匀强电场中电势差与电场强度的关系，然而对于一般电场来讲，电势差与电场强度的关系应该怎样理解，这对于同学们来讲就应该比较困难了。
3.教学设计思路由于本节课是推导出之前学习的两个物理量电势差与电场强度之间的关系，因此本节课首先对以前学过的知识进行复习，然后通过“既然电势差和电场强度都是描述电场的物理量，那么它们之间有关系？”这样的一个问题引出本节课的内容。
以此来激发学生的好奇心和求知欲。
让学生通过学会亲自推导，了解该关系的来龙去脉，使学生在获取知识的同时，感受到成功的愉悦，进一步培养学生的科学探究精神。
接着教师将特殊情况引导到一般情况，如杲不是沿场强方向移动电荷，结论还成立吗？引导学生讨论并得到结论。
培养学生的自主探究能力。
顺势从新的公式得到电场强度的新单位V/m。
接着通过例题的讲解和练习，让学生在练习中使知识点得到巩固，同时通过刈•习题的解答过程中也让他们尝到成功的喜悦。

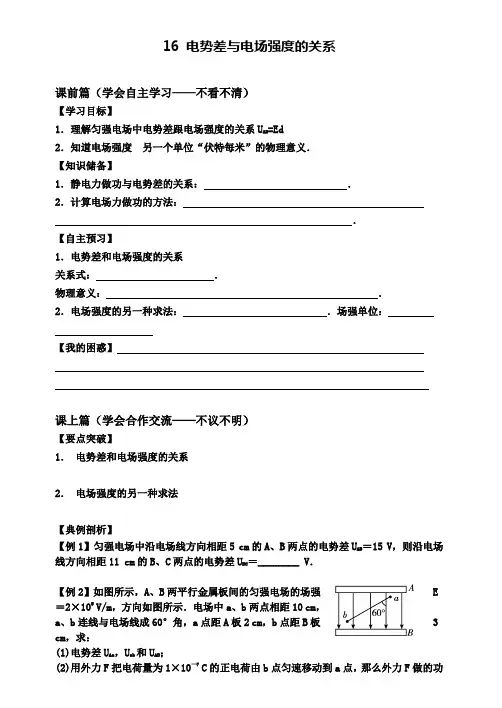

新课标人教版物理选修3-1 1.6 电势差与电场强度的关系 导学案
