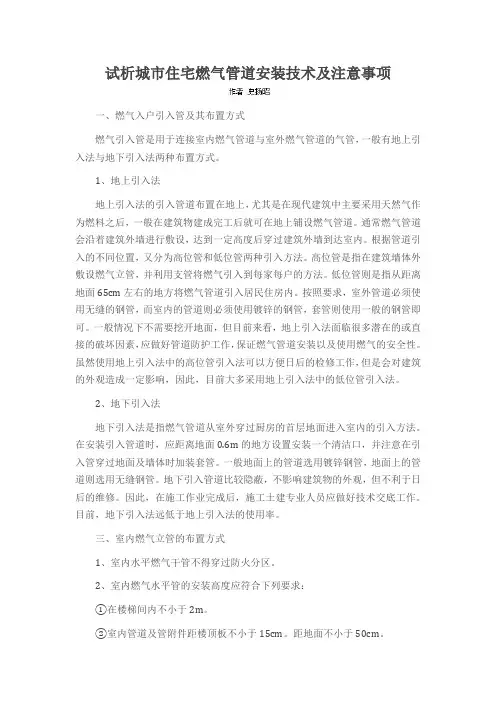

试析城市住宅燃气管道安装技术及注意事项
试析城市住宅燃气管道安装技术及注意事项一、燃气入户引入管及其布置方式燃气引入管是用于连接室内燃气管道与室外燃气管道的气管，一般有地上引入法与地下引入法两种布置方式。
1、地上引入法地上引入法的引入管道布置在地上，尤其是在现代建筑中主要采用天然气作为燃料之后，一般在建筑物建成完工后就可在地上铺设燃气管道。
通常燃气管道会沿着建筑外墙进行敷设，达到一定高度后穿过建筑外墙到达室内。
根据管道引入的不同位置，又分为高位管和低位管两种引入方法。
高位管是指在建筑墙体外敷设燃气立管，并利用支管将燃气引入到每家每户的方法。
低位管则是指从距离地面65cm左右的地方将燃气管道引入居民住房内。
按照要求，室外管道必须使用无缝的钢管，而室内的管道则必须使用镀锌的钢管，套管则使用一般的钢管即可。
一般情况下不需要挖开地面，但目前来看，地上引入法面临很多潜在的或直接的破坏因素，应做好管道防护工作，保证燃气管道安装以及使用燃气的安全性。
虽然使用地上引入法中的高位管引入法可以方便日后的检修工作，但是会对建筑的外观造成一定影响，因此，目前大多采用地上引入法中的低位管引入法。
2、地下引入法地下引入法是指燃气管道从室外穿过厨房的首层地面进入室內的引入方法。
在安装引入管道时，应距离地面0.6m的地方设置安装一个清洁口，并注意在引入管穿过地面及墙体时加装套管。
一般地面上的管道选用镀锌钢管，地面上的管道则选用无缝钢管。
地下引入管道比较隐蔽，不影响建筑物的外观，但不利于日后的维修。
因此，在施工作业完成后，施工土建专业人员应做好技术交底工作。
目前，地下引入法远低于地上引入法的使用率。
三、室内燃气立管的布置方式1、室内水平燃气干管不得穿过防火分区。
2、室内燃气水平管的安装高度应符合下列要求：①在楼梯间内不小于2m。
②室内管道及管附件距楼顶板不小于15cm。
距地面不小于50cm。
③水平管宜沿墙面支架敷设，不宜悬空跨越敷设。
3、室内燃气管道交叉敷设时大管应置于小管外侧，室内燃气管道与电气设备、相邻管道交叉敷设时应保持一定的间距。
城市燃气、供热管网的设计和施工技巧
城市燃气、供热管网的设计和施工技巧燃气供热作为城市中不可或缺的基础设施，其设计和施工过程对于城市的发展至关重要。
在燃气供热管网的设计和施工中，技巧和注意事项都有很多，下面我们就来仔细探讨一下。
一、燃气管网的设计技巧1. 预估需求量在进行燃气管网设计时，首先需要准确估算当前城市的燃气需求量。
这是确定整个燃气管网规模和配置的重要依据。
需求量的准确评估可有效避免出现拥堵和过大的投资，提高管网的使用效率，降低运营成本。
2. 选择合适的管材在选择燃气管材时需要考虑其承受压力、耐腐蚀性和温度承受能力等因素。
例如，对于大口径管道，通常选择较厚的材质，以确保其承压性能。
而对于小口径管道则以耐高温为重点，常选用不锈钢或铝塑复合管等材质。
3. 合理布局管网燃气管网的布局也很重要，需要根据城市的实际情况，合理选择节点、道路等位置。
应该避免将管道布置在交通要道、人口稠密区域或历史重要建筑附近等区域。
特别是在布置过程中，要充分考虑到交通流线、人流线等因素，以方便施工和维修。
4. 保证燃气供应质量在保证燃气供应量的同时，还应该充分考虑热值、压力、流量和燃气成分等因素。
燃气成分的控制对管网的使用寿命和稳定性有非常重要的影响。
二、燃气管网的施工技巧1. 选用适宜的施工设备燃气管道施工中，通常涉及到挖掘、接管等工作。
因此，需要选用各种合适的挖掘机、水泥管道接头等设备来实现各项施工任务。
在选择设备的时候，应该充分考虑其功率、能耗、噪音、安全性等因素。
2. 管道焊接管线焊接是整个施工过程中极其关键的一步，直接关系到整个管道的质量和长期使用效果。
是实现可靠施工燃气管道的基础。
为了确保焊接质量，施工人员应该严格遵守焊接标准，检查焊接环节是否存在问题。
3. 防火、防爆等安全措施由于燃气是一种易燃易爆的气体，其管道的施工过程中，安全问题需要得到高度重视。
在操作前，应该先进行安全检查，保证现场的消防安全措施、通风设置等工作完善。
在施工过程中，还应该严格按照安全操作规程，避免对工人和周围居民的生命财产安全产生危害。
城市燃气管网规划
1、燃⽓管的形制
供⽓管按布局⽅式分为环状管和枝状管系统。
按不同的压⼒级制的数量可分为四类：⼀级管（只有⼀个压⼒级制）、⼆级管（具有中、低压两个压⼒级制）、三级管（具有⾼、中、低压三个压⼒级制）和混合管系统（同时存在⼆种系统以上的）。
后两者适⽤于情况复杂的⼤、中城市。
2、城市供⽓管的布置
（1）⼀般原则：应结合城市总体规划和有关专业规划；贯彻远、近期结合，以近期为主的⽅针；尽量靠近⽤户；少穿越河流、⽔域、铁路等；沿路布置；避免与⾼压电缆平⾏敷设。
（2）各级管布线原则
·⾼压、重压A管：布置在城市边缘，避开居民点；尽量减少⽤户⽀管的长度；连接⽓源⼚与城市环的⼲管，应考虑双线；不能连很⼩的⽤户。
·中压管：设在⾮繁华的⼲道上；尽量靠近调压站；双线布置；中压环线的边长⼀般为2-3公⾥。
·低压管：主要是考虑密度，⼲管络的边长以300⽶为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市天然气入户管道设计的三种常用方式
【摘要】通过对城市住宅小区天然气入户管道的比较，归纳出三种常用的设计方式，从而为选择较为合理的天然气入户方案提供依据。
关键词：天然气；入户管道；设计；方案；比较；
引言
随着近些年国家节能减排的大力宣传，人民群众的环保意识逐渐增强，天然气作为一种方便，清洁的能源逐渐进入我们千家万户，笔者所处城市于2008年启动天然气入户工程，截止2010年年底，完成民用户入户安装1.6万余户，通气点火8500余户，其中，老城区具备条件的小区天然气入户率已达95％。
然而与天然气逐渐成为居民生活的主要能源矛盾的是，天然气管线的设计与敷设往往与房屋设计、施工并不同步，大部分天然气管线是在房屋建成后安装的，这一方面损坏了已装修好的内外墙面，另一方面由于管线和燃气表的布置不规范，也造成了不少的安全隐患，同时对小区规划的总体布局也造成了一定的影响。
在这里我通过资料以及本地天然气入户实施的方案简单总结出以下几种天然气管道入户的方式及优缺点。
根据资料以及本地天然气管道入户情况，归纳有以下三大类天然气入户管道方式：一类是户外多根立管集中挂表供气方式；第二类是户外单根立管供气方式，此类供气方式按楼前低压管工艺走向不同可分为下环上行和上环下行；第三类供气方式为户内单根立管供气方式。
一、集中挂表的供气方式
在楼幢底层厨房间外面适当位置，从楼前埋地低压管线（20＃无缝钢管或燃气用埋地聚乙烯管道）引一条分支管上升出地面，进人集中燃气表箱，集中燃气表箱内燃气表的个数可根据楼层数确定，天然气经集中表箱内燃气表计量后分别供给各用户，一户采用一根镀锌钢管(DN15)，各用户燃气表前面单独设一控制阀门。
这种供气方式的优点：1、抄表和供气管理方便，如果有单个用户有紧急情况或者不交燃气费，可通过关闭表箱内用户控制阀门使该用户停气。
2、这种入户方式避免了盗气现象的发生，绝大多数天然气建设单位以及物业管理部门支持该形式的入户设计。
缺点：1、旧城区老居民楼改造存在一定困难。
2、镀锌管(DN15)消耗量大(平均一户15m)，连接点多，施工难度较大。
3、采用这种方式每一单元在一楼底层要安装二个集中燃气表箱，在首层厨房间外墙可以能会有7、8根镀锌管管(每层一根)，这与庭院小区优美的环境很不协调，现在有很多房地产开发商都反对这种供气方式。
4、许多建筑不允许此类天然气入户设计和安装方式，例如：小高
层和高层建筑；底层是车库或商业用户的多层建筑等。
二、户外单根立管户内计量供气方式
该类供气方式为：地下中压燃气管道（0.2—0.4MPa）在各楼栋调压箱调压后，经楼前低压管道（3000Pa）和户外单根立管供给整栋楼住户天然气。
此类供气方式的燃气表必须设计和安装在室内。
按工艺走向又可分为下环上行和上环下行二种形式。
2.1下环上行供气工艺
下环上行工艺走向为：从低压燃气楼前管（20＃无缝钢管或燃气用埋地聚乙烯管道）到各单元厨房间位置，引一分支立管上升出地面并沿厨房间外墙上升到最顶层，在各层厨房位置开口引一根镀锌管(DN15)到各用户，燃气表安装在室内。
此供气方式的优点：我市天然气入户选择的就是此种入户方案，单根立管便于安装，施工方便，建设方一次性工程投资相对于集中挂表方式节省。
适合于已建成的各类多层住宅小区。
房地产开发商大多建议采用此设计方式。
缺点：1、楼前低压管道施工难度大，要躲避楼幢前住户的给水、排水、热力、电力和通信管道以及各类阀井，并要符合国家《城镇燃气设计规范》（GB50028-93）要求的设计安全距离。
2、在对每户天然气管道的事故处理时，不同于集中挂表方式，停气范围较大；3、现在的住宅区首层部分设计有私家花圃，低压燃气管线穿越私家花圃将给以后的检修带来不便，而且也是个安全隐患；
4、存在盗气的可能性，因此天然气建设单位大多不建议采用此类设计；
2.2上环下行供气工艺
上环下行工艺走向为：低压燃气楼前管（20＃无缝钢管或镀锌钢管）经楼幢调压箱调压后，沿楼幢山墙上升至楼顶，然后沿靠近厨房位置的女儿墙水平敷设，到各单元厨房间位置引一分支管下降到首层(在下降到各层厨房间位置时开口引一根DN15的镀锌管到各用户)，燃气表安装在室内。
这种供气方式的优点：适合于大多数新建和已建多层建筑，楼前低压管道和单根立管便于安装，施工方便，从经济的角度考虑：一般上环下行工艺比下环上行工艺可节省15％--30％的一次性工程投资。
缺点：1、低压楼前管长年裸露在外部，存在较大的安全隐患，需采取安全保护和定期巡视措施。
2、许多建筑物顶部的结构不允许此类天然气入户设计和安装方式。
目前大多数天然气公司和建设单位不建议该供气方式。
三、户内单根立管和计量供气方式
该类供气方式为：地下中压燃气管道（0.2—0.4Mpa 、20＃无缝钢管或燃气用埋地聚乙烯管道）在各楼栋调压箱调压后，在楼前低压管道（3000Pa）经过厨房的合适位置引一分支管（通常为DN25镀锌钢管），从厨房外墙基础下穿过，在厨房内升出地面并上升到最顶层，燃气表安装在室内。
此供气方式的优点：施工时较为方便，不需要高空作业；入户天然气立管直接敷设于室内，对于小区内的整体形象，非常美观。
适合于大多数新建多层建筑、小高层和高层建筑，建设单位大多支持该方式的入户设计。
缺点：1、楼前低压管道施工难度大，要躲避楼幢住户的给水、排水、热力、电力和通信管道以及各类阀井；2、给进行厨房装修的住户带来不便，同时也是一个安全隐患。
综上所述为三种天然气入户的常用方式，各有优缺点，在选择使用当中，应当本着科学务实、实事求是的原则，根据当地住宅小区的实际情况，以及建设各方的建议综合考虑，从而选择较为理想、符合实际的天然气入户管道设计。
