深水桥墩桩基础施工方案
流江河大桥深水桩基础施工方案
流江河大桥深水桩基础施工方案一、施工准备1.调查勘探：了解工程地质、地下水位、地下隧道和管道等情况，为施工方案的制定提供基础数据。
2.设计方案：根据勘探数据和设计要求，确定桩基础的布置方案、桩长和桩径等技术参数。
3.材料和设备准备：准备施工所需的钢筋、混凝土、爆破设备、打桩机等材料和设备。
4.运输和仓储：确保施工所需材料和设备的及时供应，并进行合理的仓储和堆放。
5.安全措施：制定安全措施和施工规范，保证施工过程中的安全性。
二、施工步骤1.承台基础施工：根据设计方案，在桥台位置挖掘基坑，清除杂物和泥沙。
在基坑底部铺设一层砂浆垫层，然后施工桥台基础混凝土，达到设计强度要求。
2.桩基施工：按照设计方案布置桩位，利用打桩机施工。
首先进行试桩，确定桩位的承载力，再根据试桩结果选择合适的钢筋和混凝土进行正式的桩基施工。
3.桩基验收：对施工的桩基进行验收，包括观测桩身的沉降和倾斜情况，进行桩身周围土体的质量检测和基底承载力的测试等。
4.引桥施工：在完成桩基验收后，进行桥梁的引桥施工，包括河床上的浮吊设备的搭建、引桥梁的架设等。
5.辅助结构施工：在桥梁的引桥施工完成后，进行辅助结构的施工，包括桥台、桥墩等的建设。
6.桥面铺装：最后进行桥面的铺装工作，包括桥面的水泥混凝土铺装和防水层的施工等。
三、施工注意事项1.施工现场应按照安全规范进行布置，设置必要的警示标志和安全设施，确保工人和设备的安全。
2.桩基施工过程中需要严格控制桩机的打击力和打击次数，根据桩基周围土体情况和桩身的沉降情况，调整施工参数。
3.施工过程中需要定期对桥基进行检查和验收，确保施工质量和安全性。
4.施工过程中应加强现场管理，避免污染流江河水源，严禁乱倒泥沙和废弃物料。
5.如遇恶劣天气或其他突发情况，要及时采取相应的防护措施，确保施工的顺利进行。
四、施工总结流江河大桥深水桩基础施工方案是确保工程安全和质量的重要环节。
合理的施工准备、精细的施工步骤和注意事项的执行是保证施工效果的关键。

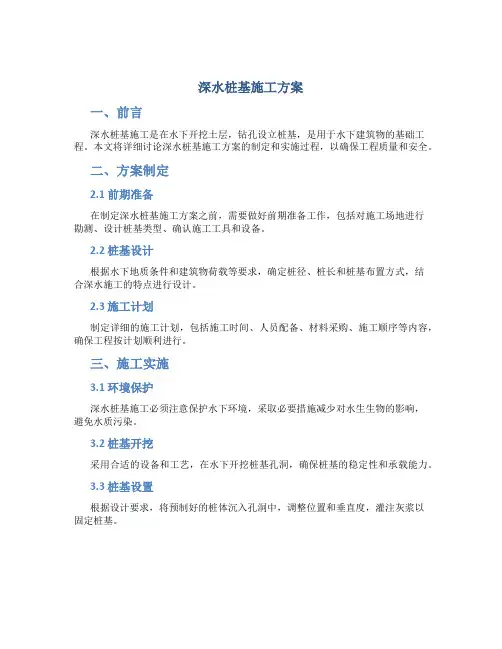

深水桩基施工方案
深水桩基施工方案一、前言深水桩基施工是在水下开挖土层，钻孔设立桩基，是用于水下建筑物的基础工程。
本文将详细讨论深水桩基施工方案的制定和实施过程，以确保工程质量和安全。
二、方案制定2.1 前期准备在制定深水桩基施工方案之前，需要做好前期准备工作，包括对施工场地进行勘测、设计桩基类型、确认施工工具和设备。
2.2 桩基设计根据水下地质条件和建筑物荷载等要求，确定桩径、桩长和桩基布置方式，结合深水施工的特点进行设计。
2.3 施工计划制定详细的施工计划，包括施工时间、人员配备、材料采购、施工顺序等内容，确保工程按计划顺利进行。
三、施工实施3.1 环境保护深水桩基施工必须注意保护水下环境，采取必要措施减少对水生生物的影响，避免水质污染。
3.2 桩基开挖采用合适的设备和工艺，在水下开挖桩基孔洞，确保桩基的稳定性和承载能力。
3.3 桩基设置根据设计要求，将预制好的桩体沉入孔洞中，调整位置和垂直度，灌注灰浆以固定桩基。
四、质量控制4.1 施工监测在施工过程中，通过监测设备对桩基的沉降、变形等情况进行实时监测，及时调整施工工艺。
4.2 质量验收完成桩基施工后，进行验收并出具检测报告，确保桩基符合设计要求，保证工程质量。
五、安全保障5.1 安全措施在深水施工中，严格执行安全操作规程，加强现场安全防护，杜绝事故发生，确保工人人身安全。
5.2 突发事件处理针对施工中可能出现的突发事件，制定应急预案，做好危险性评估和应急演练，保障施工人员的安全。
六、总结通过对深水桩基施工方案的制定和实施过程的分析，可以看出深水桩基施工是一项复杂而重要的工程，需要严格按照设计要求进行施工，同时注重环境保护和安全管理，以确保工程顺利完成，为水下建筑物的施工提供坚实的基础支持。
深水桩基础施工方案
S316巢湖段（长江东路至湖光南路）改建工程K4+746.5裕溪河特大桥24#25#深水桥墩基础施工方案安徽路港公司S316巢湖段改建工程市政02标二〇一三年十二月裕溪河特大桥24#、25#深水桥墩基础施工方案一、工程概况1、桥型和结构本标段实施桩号K4+013.1-K5+461.5，为裕溪河特大桥，桥梁全长1454.4米；跨径组合为：5×25+4×30+（23.4+4×25）+9×25+（70+130+75）+23×25，按一级公路标准建设，设计速度80km/小时，桥梁全宽41m，双幅设置。
主桥平面位于4600m 的圆曲线上、纵断面纵坡为+2.48%和-2.48%，单幅桥面横坡为单向2%。
跨裕溪河主桥长280m（跨径布置：75m+130m+75m），桥面宽度41m。
桩基全部采用钻孔灌注嵌岩桩基础。
24#墩（高16米）、25#墩（高17米）位于裕溪河河道内，桥位地处巢湖下游，是巢湖流域的主要入江水道，为III级航道，河底高程为1.70~0.60m，相应底宽100~110m，堤距约200m，堤顶高程9.80~11.40m，最高通航水位10.31m。
现场概况为横跨裕溪河、农田、沟塘等。
主墩52根桩基（共2墩），桩径2.0m，桩间距3.0米，承台顶面标高2.464m，河道常流水位6.5m。
技术标准1．公路等级：公路—I级；2．设计行车速度：80公里/小时；3．桥梁设计汽车荷载等级：公路－Ⅰ级；4．设计基准年：100年5．桥面宽度：全宽41.0m，双幅设置，单幅标准宽度19.0m，桥面布置为：2.5m （人行道）+3.5m（非机动车道）+0.5m(护栏)+12m（行车道）+0.5m(护栏)+3.0m(分隔带)；6．环境类别：I类环境；7．桥面铺装：10cm沥青混凝土+防水层+10cmC40防水混凝土；8．设计洪水频率：1/300；9．设计水位：300年一遇水位：11.59m，100年一遇水位：11.00m，最高通航水位：10.31m。
深水桩基础施工方案要点
S316巢湖段（长江东路至湖光南路）改建工程K4+746.5裕溪河特大桥24#25#深水桥墩基础施工方案安徽路港公司S316巢湖段改建工程市政02标二〇一三年十二月裕溪河特大桥24#、25#深水桥墩基础施工方案一、工程概况1、桥型和结构本标段实施桩号K4+013.1-K5+461.5，为裕溪河特大桥，桥梁全长1454.4米；跨径组合为：5×25+4×30+（23.4+4×25）+9×25+（70+130+75）+23×25，按一级公路标准建设，设计速度80km/小时，桥梁全宽41m，双幅设置。
主桥平面位于4600m的圆曲线上、纵断面纵坡为+2.48%和-2.48%，单幅桥面横坡为单向2%。
跨裕溪河主桥长280m（跨径布置：75m+130m+75m），桥面宽度41m。
桩基全部采用钻孔灌注嵌岩桩基础。
24#墩（高16米）、25#墩（高17米）位于裕溪河河道内，桥位地处巢湖下游，是巢湖流域的主要入江水道，为III级航道，河底高程为1.70~0.60m，相应底宽100~110m，堤距约200m，堤顶高程9.80~11.40m，最高通航水位10.31m。
现场概况为横跨裕溪河、农田、沟塘等。
主墩52根桩基（共2墩），桩径2.0m，桩间距3.0米，承台顶面标高2.464m，河道常流水位6.5m。
技术标准1．公路等级：公路—I级；2．设计行车速度：80公里/小时；3．桥梁设计汽车荷载等级：公路－Ⅰ级；4．设计基准年：100年5．桥面宽度：全宽41.0m，双幅设置，单幅标准宽度19.0m，桥面布置为：2.5m（人行道）+3.5m（非机动车道）+0.5m(护栏)+12m （行车道）+0.5m(护栏)+3.0m(分隔带)；6．环境类别：I类环境；7．桥面铺装：10cm沥青混凝土+防水层+10cmC40防水混凝土；8．设计洪水频率：1/300；9．设计水位：300年一遇水位：11.59m，100年一遇水位：11.00m，最高通航水位：10.31m。
深水桩基础施工方案
深水桩基础施工方案深水桩基础施工是在水深较大的海域进行桩基础施工的一种特殊工艺。
在深水区域进行桩基础施工，需要考虑到水深、海底地质情况、环境保护等因素，因此施工方案的设计至关重要。
环境背景分析深水桩基础施工往往需要在海洋环境中进行，海洋环境的特点包括水深较大、海底地质复杂、海洋生态环境敏感等。
在这样的环境中进行桩基础施工，需要考虑到环境保护和施工安全。
设计原则1.安全性：深水桩基础施工需要确保工程施工的安全性，避免人员和设备受到伤害。
2.环保性：施工过程中要尽量减少环境污染，保护海洋生态环境。
3.高效性：施工方案要尽量提高施工效率，减少工期，降低成本。
施工工艺流程1.前期准备：在施工前需要对海底地质情况进行调查，确定施工区域的海底地形和海床土质。
2.选址布设：根据地质调查结果，选择合适的施工区域，并进行桩基础的选址和布设工作。
3.桩基础施工：深水区域一般采用沉井式施工，通过在海底钻井安装导管，然后将混凝土灌注到导管中形成桩基础。
另外，也可以采用海上组装再安放到位等方式。
4.质量检验：完成桩基础施工后，需要进行质量检验，确保基础的承载力和稳定性符合要求。
施工注意事项1.施工安全：施工过程中需加强安全管理，做好安全防护设施。
2.环境保护：施工过程中避免海洋污染，减少对海洋生态环境的影响。
3.施工监控：对施工过程进行实时监控，及时发现和解决问题。
结束语深水桩基础施工是一项复杂而重要的工程，需要科学合理的施工方案来保障工程的质量和安全。
在施工过程中，要严格按照设计方案和标准操作，确保工程顺利完成。
同时，也要注重环境保护，保护海洋生态环境，实现可持续发展。
深海桥墩施工步骤
深海桥墩施工步骤
深海桥墩施工步骤是指在海底深水区域进行桥墩建设的过程。
一般情况下，深海桥墩施工步骤分为以下几个阶段：
1. 选址：根据地理、水文、地质和环境等因素，选定适合建设深海桥墩的区域。
2. 建造桩基：在选定的区域内进行桩基建设，包括在海底钻孔、灌浆和安装钢筋等步骤。
3. 施工混凝土墩身：在桩基上施工混凝土墩身，一般采用钢模板进行模板施工。
4. 安装桥梁支架：在混凝土墩身上安装桥梁支架，用于支撑桥梁。
5. 安装桥梁：在桥梁支架上安装桥梁，包括钢筋连接、焊接、预应力张拉等步骤。
6. 安装装置：安装桥面防护装置、灯光设施、交通标志等设施，确保桥梁安全通行。
深海桥墩施工步骤需要经过严格的计划和管理，确保施工过程的顺利和安全。
随着技术的不断发展，深海桥梁施工的质量和效率也将得到不断提高。
- 1 -。
深水桩基施工方案
深水桩基施工方案一、施工概述深水桩基是指施工过程中，桩的长度超过水下10m的桩基施工。
深水桩基的施工方案需要考虑桩的稳定性、水下施工条件、材料的选择等多个因素。
本文档将从施工前的准备工作、施工过程中的关键步骤以及施工后的检验和验收等方面，详细介绍深水桩基的施工方案。
二、施工前准备工作1. 项目可行性研究在进行深水桩基施工前，需要进行项目可行性研究，评估桩基的必要性、可行性以及施工的经济性。
通过调查研究、实地勘察等方式，确定桩基的设计要求和施工方案。
2. 桩基设计方案根据项目的需要，进行桩基设计方案的制定。
设计方案需要考虑桩的类型、长度、直径等。
同时，还需要对桩的材料、施工方法进行选择。
3. 施工设备和材料准备在施工前，需要准备好相应的施工设备和材料。
施工设备包括桩机、吊装机械、泥浆搅拌设备等。
而施工材料则包括混凝土、钢筋、沙土等。
4. 水下施工条件评估深水桩基施工的一个重要因素是水下施工条件。
需要评估水下的水质、水流、水深等情况，以确定施工的合适时间和方法。
三、施工过程1. 施工前准备在施工前的准备阶段，需要进行以下工作：•确定桩的位置和间距，标示出桩位和基线；•清理桩位上的水草和泥沙，清理海床泥沙，保证桩机施工平稳；•安装水中打桩设备，包括桩机、水下吊装设备等。
2. 桩基施工(1) 打桩过程•确定初始桩孔位置和桩位，通过水下打桩设备打入桩头；•在桩头下方加装合适长度的驱桩筒，帮助控制桩身的纵向位置；•通过施工设备，将钢筋网放入桩孔内；•对桩孔进行下入沉桩，将整个桩体下入水下，直到桩顶与边沿平齐；•在沉桩的过程中，在桩孔内注入适量的水泥浆。
(2) 桩基护坡•桩基施工完成后，需要对桩周进行护坡。
护坡主要是为了防止桩周的颗粒土体溃坡，保护桩基的稳定性；•护坡的施工方法包括人工铺设护坡砖、喷涂护坡材料等。
3. 施工后检验和验收桩基施工完成后，需要进行检验和验收。
主要包括以下内容：•桩的纵向度偏和转角偏差测量；•桩的混凝土强度试验；•桩的质量检验，包括外观质量、尺寸精度、材料质量等。
深水桩基施工方案
深水桩基施工方案深水桩基施工方案一、工程概况该工程位于深水区域，地质条件复杂，需要采用深水桩基施工技术。
施工主要包括桩基设计、设备准备、桩身处理、桩基施工等工作。
二、桩基设计1. 桩基选型：根据深水区域的地质条件和承载力要求，选择合适的桩基类型，如摩擦桩、承压桩等。
2. 桩径和桩长确定：经过地质勘察和承载力计算，确定桩基的直径和长度，以保证桩基能够承受预期的荷载。
3. 桩基间距确定：根据荷载传递的要求及桩基类型的特点，确定桩基的间距，以保证桩基的稳定性和承载力。
三、设备准备1. 桩基施工所需的设备包括钻机、压机、提升机等，需特别选择适合深水施工的设备，确保施工的安全性。
2. 设备的调试和检验：在施工前，对设备进行全面的调试和检验，确保设备运行正常，安全可靠。
四、桩身处理1. 钻孔施工：采用钻机进行钻孔作业，根据桩基设计要求进行钻孔直至设计深度。
2. 钻孔底部处理：对钻孔底部进行清理，确保底部无积水和杂物，以保证桩基的质量。
3. 桩身质量检查：对钻孔完毕的桩身进行质量检查，包括检查桩身直径、垂直度、强度等指标，确保桩身质量符合设计要求。
五、桩基施工1. 桩基压浆：在钻井孔内进行压浆作业，以增加桩基的稳定性和承载力。
2. 打入桩基：采用压机将预制的桩基打入地下，确保桩基达到预定的深度和承载力。
3. 填充耐水混凝土：在施工完毕的桩基上进行填充耐水混凝土，增加桩基的承载能力和抗冲刷能力。
4. 桩顶标高检查：对桩顶标高进行检查，确保桩顶标高符合设计要求。
六、安全措施1. 施工现场设置明显的安全警示标志，保障施工人员的安全。
2. 严格执行作业票制度，做好施工人员的动态管理。
3. 配备专职安全员，并进行全程监督管理，确保施工全过程的安全性。
七、质量控制1. 桩身质量检查：对桩身进行质量检查，包括直径、强度、垂直度等指标。
2. 施工工艺控制：严格按照施工工艺要求进行施工，确保施工质量。
3. 现场质量检验：对施工过程中的节点进行质量检验，确保各项指标符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表224#、25#桩基结构形式表
序号
桥墩号
桥基
承台
标高(m)
桩数(个)
桩径(m)
桩长(m)
长(m)
宽(m)
高(m)
河床
承台底
施工水位
平均潮位
1
24#
26
2.0
49
40.5
13.5
4
-0.21
-1.354
6.5
1.2
2
25#
26
2.0
44
40.5
13.5
4
3.85
-2.354
6.5
1.2
二、大临设施
1、栈桥、码头
钢管桩进场后根据其长度及设计所需的长度进行配料，钢管分节长度根据吊机的起重能力及作业半径每节长度为12～24m，首节长度14m以上，钢管桩端部加设10mm厚、30cm宽的钢带，钢管对接时在外侧加设10mm厚20cm宽的缀板以加强钢管桩的整体刚度。
在物资、机械设备按照要求进场，钢管桩加工完毕，并与航道、海事部门联系取得水上作业施工许可后开始栈桥施工。根据现场实际
技术标准
1．公路等级：公路—I级；
2．设计行车速度： 80公里/小时；
3．桥梁设计汽车荷载等级：公路－Ⅰ级；
4．设计基准年：100年
5．桥面宽度：全宽41.0m，双幅设置，单幅标准宽度19.0m，桥面布置为：2.5m（人行道）+3.5m（非机动车道）+0.5m(护栏)+12m（行车道）+0.5m(护栏)+3.0m(分隔带)；
情况采用浮吊起吊振动打桩机插打钢管桩。为保证插打时桩基符合设计位置，每排桩施工时先施工靠近两侧的桩，而后焊接连接系形
成桩基定位架，再插打中间桩，最后按要求焊接钢管桩纵横向连接系，在钢管桩顶面焊接安装型钢分配梁，之后由吊机将运至作业面的贝雷梁 吊装拼接延伸。
2、混凝土生产
根据本工程特点，水中钻孔桩及承台砼用量很大，具体工程数量见表3，为此，在北岸设立一座自动计量拌合机JS1000，在南岸设立一座自动计量拌合机JS750，进行砼拌制，1台JS1000拌合站每盘出料1.0m3，每盘连续拌合时间3min，每小时实际生产能力为1×60÷3=20m3，北岸砼混凝土生产工厂每小时实际生产能力为20m3，南岸砼拌合站的生产能力为20m3,满足桥梁基础及连续梁施工的砼需求。
表3 水中桩基及承台砼数量
序号
桥墩号
桩基
承台砼用量
桩基数量(根)
每根桩的砼用量(m3)
合计
(m3)
1
24
153.94
4002.39
2187
2
25
26
138.23
3593.98
2187
砼运输方案：24#、25#墩基础及承台施工时，南北岸各设一台砼输送泵供水中桩基础施工，各配备3台砼输送车进行砼运输。由砼输送车将砼运送至砼输送泵，通过便桥上敷设的砼输送管进行24#、25#墩桩基施工。
裕溪河北岸修建临时栈桥1处，南岸修建临时栈桥1处，，其中北岸临时栈桥计划长度50m，修至24#墩承台外边缘，南岸临时栈桥计划长度50m，修至25#墩承台外边缘，具体情况如下：
临时栈桥桥面宽6.0m，长50m，主要供汽车运输材料、设备至桥墩处；辅助功能是铺设砼输送泵管及输电电缆。
临时栈桥顶面标高+11m。栈桥主要用于钢护筒、钢筋笼、钢模板等的中转，也作为混凝土运输的平台。栈桥基础采用双排φ711mm钢管桩，桩顶布设Ⅰ28型钢用作垫梁，钢管桩间用[16作剪刀撑连接，再在垫梁顶面架设贝雷梁片，贝雷梁片之间相互连接固定，桥面铺设[30b槽钢。
12．最大纵坡：2.48%，桥面横坡：双向2%，竖曲线：4600米。
1.4地形、地貌
桥位区地貌单元为沿江丘陵低山平原区，微地貌单元为平原，地面标高一般在5.0~8.0之间。
1.5水文地质
本次勘察见有一潜水，勘察期间地下水埋深在0.0~1.0之间。根据区域水文地质资料和工点水质分析可知，地表水和地下水对混凝土和钢筋混凝土结构中钢筋具微腐蚀性。
1.6工程地质
桥位区地层覆土层第①~⑤层为第四系全新统冲积层，下伏基岩为白垩系宣南组泥质粉砂岩、粉砂岩及砂岩。
4、通航资料
桥位处裕溪河主河段为III级航道，通航孔为1个，通航最高水位10.31m，通航净宽为112.0m，通航净高21.5m，通航等级为2000吨级货轮。
5、工程地质
裕溪河特大桥24#、25#桥墩位于江中，均为钻孔桩基础，其桩基结构 形式见表2。钻孔桩穿过地层依次为软土(Q4al)、粉质粘土(Q4a)、中砂(Q4a)、卵石土(Q4a)、强风化粉砂岩(K2xn)、中风化粉砂岩(K2xn)。
S316巢湖段（长江东路至湖光南路）改建工程
K4+746.5裕溪河特大桥
24#
25#
深
水
桥
墩
基
础
施
工
方
案
安徽路港公司S316巢湖段改建工程市政02标
二〇一三年十二月
裕溪河特大桥24#、25#深水桥墩基础施工方案
一、工程概况
1、桥型和结构
本标段实施桩号K4+013.1-K5+461.5，为裕溪河特大桥，桥梁全长1454.4米；跨径组合为：5×25+4×30+（23.4+4×25）+9×25+（70+130+75）+23×25，按一级公路标准建设，设计速度80km/小时，桥梁全宽41m，双幅设置。主桥平面位于4600m的圆曲线上、纵断面纵坡为+2.48%和-2.48%，单幅桥面横坡为单向2%。
3、钢筋笼的加工及运输
钢筋笼在岸上钢筋加工厂绑扎制作，炮车运送至24#、25#墩处，汽车吊吊送入桩孔中，钢筋笼的长度由浮吊的起高度和起吊能力决定，钢筋笼的接长采用套管连接和焊接相结合。
6．环境类别：I类环境；
7．桥面铺装：10cm沥青混凝土+防水层+10cmC40防水混凝土；
8．设计洪水频率：1/300；
9．设计水位：300年一遇水位：11.59m，100年一遇水位：11.00m，最高通航水位：10.31m。
10．抗震设防标准：地震峰值加速度0.05g；
11．高程系统：国家85高程基准
