第1章课程设计任务书1.1设计题目1。
某城市污水处理厂设计规模：平均处理日水量Q=10×104m3/d,水量总变化系数Kz=1。
3,服务人口约25万，计算水温20℃。
2.设计进水水质：CODCr ≤350 mg/L ，BOD5 ≤150mg/L ，SS ≤160 mg/L 。
3。
设计出水水质:GB8978—1996一级排放标准，CODCr ≤60 mg/L ，BOD5 ≤20 mg/L ,SS ≤20mg/L 。
1.2设计内容1．方案确定按照原始资料数据进行处理方案的确定,拟定处理工艺流程,选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。
2．设计计算进行各处理单元的去除效率估；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算；设备选型计算，效益分析及投资估算。
3．平面置根据构筑物的尺寸合理进行平面布置；4．编写设计说明书、计算书1.3设计成果1．污水处理厂总平面布置图1张2．处理工艺流程图1张3．主要单体构筑物（沉砂池、初沉池、曝气池、二沉池）4．设计说明书、计算书一份第2章设计说明书2。
1城市污水概论城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。
城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。
处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。
现代污水处理技术，按处理程度划分,可分为一级、二级和三级处理工艺.污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。
污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质.生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求。
污水处理课程设计说明书
第一章总论第一节设计任务和内容1、设计任务题目：某城市日污水处理厂工艺设计污水处理课程设计的任务在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图方面得到锻炼。
针对一座二级处理的城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸行设计计算，确定污水厂的平面布置和高程布置。
最后完成设计计算说明书和设计图(污水处理厂平面布置图和污水处理厂高程图)。
2、设计内容（1）对工艺构筑物选型作说明；（2）主要处理设施(格栅、沉砂池、初沉池、曝气池、二沉池)的工艺计算；（3）污水处理厂平面和高程布置。
第二节基本资料1、污水水量与水质污水处理水量：单号双号221班 17万m3/d 15万m3污水水质：200mg／L，SS 250mg／L，氨氮15mg／L.CODcr 450mg／L，BOD52、处理要求污水经二级处理后应符合国家《城镇污水处理厂污染物排放标准》（GB 18918-2002）排放标准中二级标准的要求。
即排放标准浓度见表1所示。
表1 基本控制项目最高允许排放浓度3、污水处理程度：污水处理程度见表2所列。
表2 污水处理进出水水质项目CODcr （mg／L）BOD5（mg／L）SS （mg／L）氨氮（mg／L）进水水质出水水质去除率η450≤100≥77.8%200≤30≥85.0%250≤30≥88.0%15≤25—4、气象与水文资料风向：多年主导风向为北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温：最高为41.9℃，最低为-17.6℃；最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。
5、厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
第二章污水处理工艺流程说明第一节处理工艺流程污水拟采用传统活性污泥法工艺处理，具体流程如图1所示。
市污水处理厂课程设计说明书

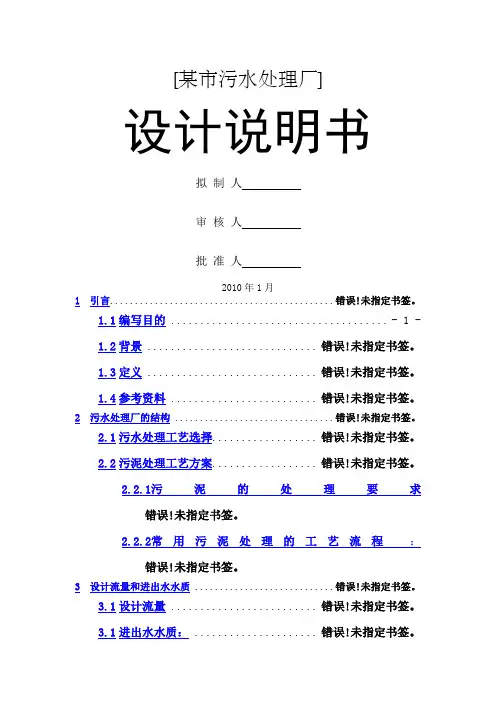

[某市污水处理厂]设计说明书拟制人审核人批准人2010年1月1引言............................................. 错误!未指定书签。
1.1编写目的 ..................................... - 1 -1.2背景 ............................. 错误!未指定书签。
1.3定义 ............................. 错误!未指定书签。
1.4参考资料 ......................... 错误!未指定书签。
2污水处理厂的结构 ................................ 错误!未指定书签。
2.1污水处理工艺选择.................. 错误!未指定书签。
2.2污泥处理工艺方案.................. 错误!未指定书签。
2.2.1污泥的处理要求错误!未指定书签。
2.2.2常用污泥处理的工艺流程：错误!未指定书签。
3设计流量和进出水水质 ............................ 错误!未指定书签。
3.1设计流量 ......................... 错误!未指定书签。
3.1进出水水质： ..................... 错误!未指定书签。
4格栅和泵房的设计说明 ............................ 错误!未指定书签。
4.1粗格栅设计参数如下：.............. 错误!未指定书签。
4.2泵房设计参数： ................... 错误!未指定书签。
4.3细格栅设计参数：.................. 错误!未指定书签。
5沉砂池的设计 .................................... 错误!未指定书签。
6AAO生化反应池的设计............................. 错误!未指定书签。
《水污染控制工程》课程设计—污水处理厂设计
第一部分设计说明书1.设计概况1.1 处理规模设计的的污水处理厂的处理规模为5.6万m3/d。
1.2 设计原则：(1)处理效果稳定，出水水质好；(2)工艺先进，工艺流程尽可能简单，构筑物尽可能少，运行管理方便；(3)污泥量少，污泥性质稳定；(4) 基建投资少，占地面积少。
1.3 设计依据：《室外排水设计规范GB50014-2006》；《给水排水设计手册》第1、5、9、11册；《给排水工程快速设计手册》第2册；《城镇污水处理厂附属建筑和附属设备设计标准CJJ31-89》；《给水排水制图标准GB-T50106-2001》；《水污染控制工程》高廷耀。
1.4 设计要求：城市污水要求处理后水质达到BOD5≤30mg/l；SS≤30mg/l。
污泥处理后外运填埋。
2. 原始资料原始资料及主要参数：1.服务人口15 万。
有A、B两厂的污水进入市政系统。
资料如表：2.排水系统采用截流式合流制。
截留倍数n0＝ 4 。
3.水质：进水BOD5250mg/L，SS280mg/L；出水BOD5≤30mg/L，SS≤30mg/L。
4.污水由水厂西南方进厂，水面高程40.0m。
5. 厂区地形：基本平坦，原高程43.5m 。
6. 工程地质资料：（略）7. 水文及水文地质资料：受纳水体在水厂北面，距厂150m 。
最高洪水位：36.00m(其s L sn v /9.5468640086400Q ===日均生活污水量5.31.9546.72Q .72K 1.101.10Z ===生活污水总变化系数 s L s L K Q q Z vs /3.73835.1/9.5461=⨯=⋅=设计生活污水量sL q A vsA /9.63600%9020060%7530040360082005.2353000.325=⨯⨯+⨯⨯+⨯⨯⨯+⨯⨯=厂生活污水设计 s L q vsB /2.43600%7040040360084000.325B =⨯⨯+⨯⨯⨯=厂生活污水设计流量s L q A vgA /3.83360010002.182000=⨯⨯=厂工业废水设计流量s L q B vgB /1.45360010003.181000=⨯⨯=厂工业废水设计流量sL q q q q q q vgB vgA vsB vsA vs v /8.8771.453.832.49.63.7381=++++=++++=∴设计流量（2）雨天校核：s L q vs /9.546864001500003151=⨯=s L q vsA /0.63600%9020060%7530040360082003530025=⨯⨯+⨯⨯+⨯⨯+⨯=s L q vsB /5.33600%7040043600840025=⨯⨯+⨯⨯=s L q vgA /4.693600100082000=⨯=s L q vgB /7.343600100081000=⨯=s L q q q vg vs h /5.6607.344.695.30.69.546=++++=+=旱流污水量s L q n q h v /5.33025.660)14()1(=⨯+=+=雨流校核量4. 污水处理工艺流程说明4.1 传统活性污泥法流程:污水→格栅→提升泵房→沉砂池→初沉池→曝气池→二沉池→接触池→处理水排放第二部分 设计计算书1 隔栅（1） 栅条的间隙数取雨天进入格栅前的速度=1.9m/s ，则面积B 1h=雨Q /=3302.5×10-3/1.9=1.74㎡；进水渠道宽度B 1取1.1m ，则h=1.74/1.1=1.58m;由公式 ，n 取0.013, i 取0.002；晴天时设入栅前的速度为v 0,则：m v Q h s m v v v B B v Q v Q B h AR v Q h hQ v 55.045.11.18778.0B ,/45.1.1196.515.13,22,B B 0103/200110010110=⨯=⋅==⇒+=+=+=⋅=⇒⋅=晴晴晴晴晴）（得用晴天流量来设计849.055.002.060sin 8778.0sin max =⨯⨯︒⨯=⋅⋅⋅=v h d Q n V α雨天污水流经格栅速度符合要求。
污水处理厂设计说明书
贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
2.任务根据已知资料，进行城市污水处理厂的工艺设计。
要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。
二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。
第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。
第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。
第四章污泥处理构筑物的设计。
按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。
第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。
污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。
图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。
图中应附图例及必要的文字说明。
污水处理厂课程设计说明书
20030mg/L
≤5mg/L
备注：（厂区地形：污水厂选址区域地势平坦，地面标高为±0.00m。）
（2）设计初衷
由于进水水质的CODCr=450mg/L，BOD5=200mg/L，CODCr、BOD5含量很低，不合用厌氧处理，用好氧处理较好。而且BOD5/CODCr=0.44,可生化性较好，所以考虑用活性污泥法----SBR工艺进行处理。
（2）设计图纸：初沉池图纸A1一张或二张A2。图纸应能清楚表达各部分的结构、尺寸及标高。采用CAD制图，绘图比例根据自己图形的大小自定。图中应正确标注出各构件的尺寸和标高，图中文字一律用仿宋体书写。图例的表示方法应符合一般规定和制图标准。图纸应注明图标及图名。图纸应清洁美观，主次分明，线条粗细有别。
1．设计原则
（1）执行国家关于环境保护的政策，符合国家地方的有关法规、规范和标准；
2．设计思路
（1）基本资料
表一 进水水量与水质
类别
处理水量
CODCr
BOD5
SS
氨氮
数值
20000m3/d
450mg/L
200mg/L
400mg/L
15mg/L
表二 出水水量与水质
类别
处理水量
CODCr
BOD5
SS
氨氮
·1.1.3 设计要点
（1）型式：平流、辐流、竖流均可。
（2）除原污水外，不考虑浓缩池、消化池及脱水机房上清液进入初沉池的水量。
（3）表面负荷可选1.5～3.0m3/(m2．h)，沉淀时间1.5～2.0h，SS去除率50%～60%。
（4）排泥方法：机械刮泥、静压排泥。
（5）初沉池贮泥时间应与排泥方式适应，静压排泥时贮泥时间为2d。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市污水处理厂课程设计说明书2012年10月1号目录第一章总论 (4)1.1设计任务与内容 (4)1.2设计原始资料 (6)1.3设计水量及水质 (7)1.4设计人口及当量人口的计算 (10)1.5 污水处理程度 (11)1.6 处理方法及流程 (12)第二章进水泵站 (13)2.1 泵站特点及布置形式 (13)2.2 污水泵站设计计算 (13)第三章一级处理构筑物 (20)3.1 格栅 (20)3.2 沉砂池 (24)3.3 初次沉淀池 (29)第四章二级处理构筑物 (33)4.1 曝气池 (33)4.2 二沉池及污泥回流泵房 (45)第五章消毒 (49)5.1 消毒方式 (49)5.2 液氯消毒的设计计算 (49)5.3 平流式消毒接触池 (50)5.4 计量设施 (52)第六章污泥处理系统 (56)6.1 污泥处理工艺流程的选择 (56)6.2 污泥处理 (56)6.2.1 浓缩池 (56)6.2.2 消化池 (61)6.2.3 污泥控制室 (69)6.2.4 沼气 (70)6.2.5 贮气柜 (71)6.2.6 污泥脱水机房 (73)第七章污水处理厂总体布置 (74)7.1 污水处理厂平面布置 (74)7.2 污水处理厂 (77)第八章劳动定员 (79)8.1 定员原则 (79)8.2 确定工作人数 (79)城市污水厂课程设计说明书第一章总论1、设计任务书1.1、设计任务与内容1.1.1、设计简介本设计为给水排水工程专业课程设计，是四年学习的一个重要的实践性环节，本设计题目为：华北某城市某污水处理厂设计设计任务是在指导老师的指导下，在规定的时间内进行城市污水处理厂的设计。
1.1.2、设计任务根据设计任务书所给定的设计资料进行城市污水处理厂设计，完成一份设计说明书，绘制相关图纸，设计内容如下：（1）污水处理程度计算：根据水体要求的处理水质以及当地的具体条件、气候与地形条件等来计算水处理程度。
（2）污水处理构筑物计算：确定污水处理工艺流程后选择适宜的各处理构筑物的类型。
对所有单体处理构筑物进行设计计算，包括确定各有关设计参数、负荷、尺寸。
（3）污泥处理构筑物计算根据原始资料、当地具体情况以及污水性质与成分，选择合适的污泥处理工艺流程，进行各单元体处理构筑物的设计计算。
（4）平面布置及高程计算：对污水、污泥及水中处理流程要做出较准确的平面布置，进行水力计算与高程计算。
（5）污水泵站工艺计算：对污水处理工程的污水泵站进行工艺设计，确定水泵的类型扬程和流量，计算水泵管道系统和集水井容积，进行泵站的平面尺寸计算和附属构筑物计算。
（6）绘制1号图2—3张：①厂区平面布置图1张，比例1:300—500。
②污水、污泥处理工艺流程高程图1张，比例：横1：500；纵:1:100。
③曝气池技术设计工艺图（一平、二剖）比例：1:50—100。
1.1.3设计范围分流制城市二级污水处理厂设计1.2设计原始资料（1）排水体制排水体制采用分流制排水。
（2）污水量①城市位于华北地区。
②城市设计人口8.5万人，居住建筑内设有室内给水排水卫生设备和淋浴设备。
③城市公共建筑污水量按城市生活污水量的30%计。
④工业污水量为9100m³/日，包括厂区生活和淋浴水。
⑤城市混合污水变化系数：日变化系数Kd=1.1，总变化系数Kz=1.4。
（3）工业废水水质：悬浮物SS：178mg/LBOD5:169mg/LPH:7—7.4有毒物质：微量，对生化处理无不良影响。
（4）气象资料：①年平均气温：14℃②夏季平均计算气温：27℃③极端最高气温：40℃④冬季平均计算温度：-5℃⑤极端最低气温：-13℃⑥年降水量：600mm⑦结冰期：30天⑧主导风向：夏季：南风冬季：北方（5）水体资料：①95%保证率的设计流量15m³/s②出水口水体资料：最高水位：10.00m 平均水位：8.00m最低水位：6.00m（6）污水厂厂区资料：①厂区地形平坦，地面标高为：12m;②地下水位：9.00m；③地基承载力特征值120KPa；④设计地震烈度8度；⑤入场口管底标高：5.00m; 管径：d=0.7m，充满度h/D=0.65。
(7)混合污水处理程度①按悬浮物SS为：87%;②按BOD5为：90% 。
1.3设计水量及水质本设计中设计水量的计算包括平均日污水量、最大日污水量、最大时污水量的计算；水质计算包括SS、BOD5等浓度的计算，在无资料时，一般应根据设计人口数及室外设计规范中的污物排放标准来计算。
1.3.1 设计水量（1）计算平均日生活污水量QpQp1=qs×N×α式中：qs---居民区生活用水定额，取120L/（人.天）；α---排放系数，一般为80%--90%，本设计取85%；N---设计人口；Q1=8.5×10000×120×0.85=8670m³/d。
（2）公共建筑污水量Qp2的计算Qp2=30%×Qp1=30%×8670=2601 m³/d。
（3）工业污水量Qp3的计算根据原始资料Qp3=9100 m³/d。
（4）平均污水总量Qp的计算Qp= Qp1+ Qp2+ Qp3=8670+2601+9100=20371 m³/d.（5）设计最大日污水量Qmr的计算Qmr=Kd×Qp=1.1×20371=22408.1 m³/d。
（6）设计最大时污水量Qmax的计算Qmax=Kz×Qp=1.4×22408.1=31371.34 m³/d.（7）各设计水量汇入表1中。
表1.各设计水量汇总1.3.2设计进水水质计算（1）混合污水中悬浮物SS的计算Cs浓度的计算Cs=1000.as/Qs.=1000.as/αQs’式中：as—每人每天排放SS的克数，规范规定为40—65g/(人.d),本设计取50g/(人.d)Qs—每人每天排放水量，以L计；Qs’—每人每天用水量，以L计；α—排放系数，取0.85；①生活污水中SS浓度计算Cs1=1000×50/150×0.85=392.16mg/L;②工业废水(原始资料可知)Cs2=178mg/L;④混合污水中SS浓度计算Cs=(Q生×Cs1+Q工×Cs2)/Q生+ Q工式中：Q生--生活污水量，即8670+2601=11271m³/d;Q工—工业废水量，即9100 m³/d;Css=[ (8670+2601) ×392.16+178×9100]/20371=296.49mg/L.(2)混合污水中BOD5浓度的计算CBOD5=1000.as/Qs.=1000.as/αQs’式中：as—每人每天排放BOD5的克数，规范规定为25—50g/(人.d),本设计取40g/(人.d)Qs—每人每天排放水量，以L计；Qs’—每人每天用水量，以L计；α—排放系数，取0.85；①生活污水中BOD5的计算Cs1=1000×40/150×0.85=313.73mg/L;②工业废水中BOD5的计算（可由原始资料获得）Cs2=169mg/L;③混合污水中BOD5浓度的计算CBOD5=(Q生×Cs1+Q工×Cs2)/Q生+ Q工式中：Q生--生活污水量，即8670+2601=11271m³/d;Q工—工业废水量，即9100 m³/d;CBOD5=[ (8670+2601) ×313.73+169×9100]/20371 =249.08mg/L.1.4、设计人口及当量人口的计算N=N1+N2式中：N—涉及人口数（人）；N1—居住区人口数（人）；N2—工业废水这算的当量人口数。
N2可按下式计算：N2=∑CiQi/as式中：Ci—工业废水中的BOD5或SS的浓度；Qi—工业废水平均的日流量；as—BOD5、SS污染物的排放标准。
①工业废水按SS计算（as取50g/人.d）N2=Cs2×Qp2/as=178×9100/50=32396人=3.24万人；N’=N1+N2=8.5+3.24=11.74万人；②工业废水按BOD5计算（as取40g/人.d）N2=CBOD5×Qp2/as=169×9100/40=384475人=3.84万人；N’’=N1+N2=8.5+3.84=12.34万人。
1.5 污水处理程度1.5.1 混合污水处理程度指标（1）按SS为87%（2）按BOD5为90%1.5.2 出水浓度计算去除率E=(Co-Ce/Co)100%得Ce=Co(1-E)式中：Co、Ce—进出水BOD5、SS的浓度。
则出水BOD5浓度Ce=296.49×(1-0.87)=38.5437mg/L；出水SS的浓度Ce=249.08×（1-0.9）=24.908mg/L。
1.6 处理方法及处理流程1.6.1 处理方法本设计采用普通活性污泥法1.6.2 处理工艺流程图1：普通活性污泥法处理流程图第二章进水泵站2.1.1 污水泵站的特点及形式合建式矩形泵站本设计流量较大，使用4台水泵，三用一备，这使得泵站规模较大，因此采用合建式矩形泵站，地下部分采用矩形或梯形，上部为矩形。
