水泥厂主要设备简介
水泥设备简介
斜槽
输送斜槽用途 输送水泥、煤粉灰等易流态化粉状物 料，对粒度大、水分多、流态化性能差的 物料不宜使用。 输送斜槽工作原理 以高压离心风机（9-19：9-26）为动 力源，使密闭输送斜槽中的物料保持流态 化向倾斜向下的一端缓慢的流动。
输送斜槽特点 该机主体部分无传动部件， 采用新型涂沦透气层，耐腐蚀、 耐磨损、吸湿性低、重量轻、表 面平整，容易改变输送方向等， 该机可以多点喂料和多点卸料。
等部门和场所均得到广泛的运用。
1、球磨机
磨碎或研磨的一种常用设备。 利用下落的研磨体（如钢球、鹅卵石等）的冲击作用以及 研磨体与球磨内壁的研磨作用而将物料粉碎并混合。当球磨转 动时，由于研磨体与球磨内壁之间的摩擦作用。将研磨体依旋 转的方向带上后再落下。这样物料就连续不断地被粉碎。按照 机体的形状可分圆筒球磨、锥形球磨和管磨（又称管磨机）三 种。优点是：（1）可用于干磨或湿磨；（2）操作条件好，粉 碎在密闭机内进行，没有尘灰飞扬；（3）运转可靠，研磨体 便宜，且便于更换；（4）可间歇操作，也可连续操作；（5） 粉碎易爆物料时，磨中可充入惰性气体以代替空气。缺点是： （1）体积庞大笨重；（2）运转时有强烈的振动和噪声，须有 牢固的基础；（3）工作效率低，消耗能量较大；（4）研磨体 与机体的摩擦损耗很大，并会沾污产品。广泛应用于坚硬物质 料粉碎。
主要构成：机头、尾滚筒，托辊 及托辊支架，皮带，钢结构支架。
圆锥破碎机
圆锥破碎机结构简介及主要参数：圆锥破碎机其结构主 要有机架、水平轴、动锥体、偏心套、上破碎壁(固定 锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系 统、控制系统等几部分组成 。 该机工作时，电机通过液力偶合器、小圆锥齿轮驱动偏 心套底部的大圆锥齿轮，使偏心套旋转，致使锥体作旋 摆动而破碎物料。
《水泥设备简介》课件
增材制造工艺在水泥设备中的应用
采用3D打印等增材制造技术，可以生产更加精细化、 定制化的零部件和配件，提高生产效率和生产效果。
总结
1 重要性和应用范围
水泥设备是水泥生产中不可或缺的重要组成 部分，应用广泛。
以上就是本次水泥设备简介PPT课件的大纲。
2 未来前景
随着科技的发展，水泥设备正向着智能化、 集成化、绿色化的方向发展。
• 增强生产设备的稳定性 和可靠性
工厂环保设备
烟气脱硫
采用喷雾吸收等技术，将烟 道气体中的二氧化硫转化成 硫酸盐，从而减少酸性气体 的排放。
烟气脱硝
通过SCR脱硝等技术来减少烟 道气体中的氮氧化物排放， 有效改善了工厂周边环境。
尾气处理
尾气里的固体颗粒和废气要 进行过滤、分离和严格处理， 以保证排放符合环保要求。
类型，它们各具特点，适用于不同的生
产工艺。
3
熟料冷却
熟料产生的热量需通过空气和冷却器散 发出去，冷却后的熟料储存于料仓中， 等待下一步工艺。
水泥磨
1 作用
将熟料进行磨细，使其成为适合生产水泥的细粉料。
2 结构
主要由进料系统、磨矿系统、出料系统和电气控制系统组成。
3 使用
水泥磨的使用需要掌握磨机操作、检修及维护等相关技能。
安全管理
1
设备安全保障
各种设备要按照国家标准进行安装和维护，配备必要的安全保护设施，保障员工 生命财产安全。
2
安全生产管理
建立安全生产责任制和应急机制，定期进行安全培训和演练，保证生产过程中的 安全生产。
3
安全应急措施
提前制定应急预案，做好紧急情况下的处置工作。
应用前景
未来发展趋势

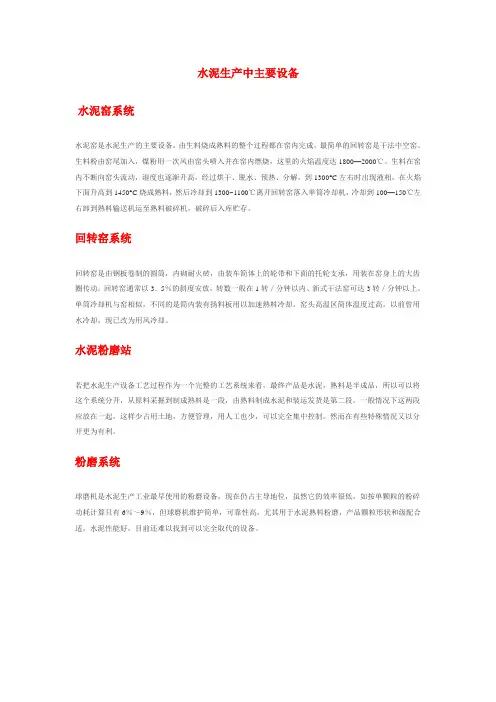

水泥生产中主要设备
水泥生产中主要设备
水泥窑系统
水泥窑是水泥生产的主要设备，由生料烧成熟料的整个过程都在窑内完成，最简单的回转窑是干法中空窑。
生料粉由窑尾加入，煤粉用一次风由窑头喷入并在窑内燃烧，这里的火焰温度达1800—2000℃。
生料在窑内不断向窑头流动，湿度也逐渐升高，经过烘干、脱水、预热、分解，到1300°C左右时出现液相，在火焰下面升高到1450°C烧成熟料，然后冷却到1300~1100℃离开回转窑落入单筒冷却机，冷却到100—150℃左右卸到熟料输送机运至熟料破碎机，破碎后入库贮存。
回转窑系统
回转窑是由钢板卷制的圆筒，内砌耐火砖，由装车简体上的轮带和下面的托轮支承，用装在窑身上的大齿圈传动。
回转窑通常以3．5％的斜度安放，转数一般在1转／分钟以内、新式干法窑可达3转／分钟以上。
单筒冷却机与窑相似，不同的是筒内装有扬料板用以加速熟料冷却。
窑头高温区简体温度过高，以前曾用水冷却，现已改为用风冷却。
水泥粉磨站
若把水泥生产设备工艺过程作为一个完整的工艺系统来看，最终产品是水泥，熟料是半成品，所以可以将这个系统分开，从原料采掘到制成熟料是一段，由熟料制成水泥和装运发货是第二段。
一般情况下这两段应放在一起，这样少占用土地，方便管理，用人工也少，可以完全集中控制。
然而在有些特殊情况又以分开更为有利。
粉磨系统
球磨机是水泥生产工业最早使用的粉磨设备，现在仍占主导地位，虽然它的效率很低，如按单颗粒的粉碎功耗计算只有6％～9％，但球磨机维护简单，可靠性高，尤其用于水泥熟料粉磨，产品颗粒形状和级配合适，水泥性能好，目前还难以找到可以完全取代的设备。
水泥厂主要设备简介
首先，了解认识设备 进一步掌握原理、常见故障 掌握维护维修 设备管理
主讲：李传山
第一课：水泥厂主要设备简介
一、水泥厂的基本工艺 二、水泥厂的主要设备 三、设备维护需要注意的几个方面 四、设备巡检流程 五、设备管理模式介绍
一、水泥厂的基本工艺
??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远22预均化设备圆堆圆取侧堆侧取撒料小车??路漫漫其悠远23磨机类?1立磨生料立磨煤立磨?2球磨机边沿传动中心传动?3辊轧机合肥院成都力君??路漫漫其悠远231磨机类立磨?生料立磨?煤立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??路漫漫其悠远231磨机类立磨??

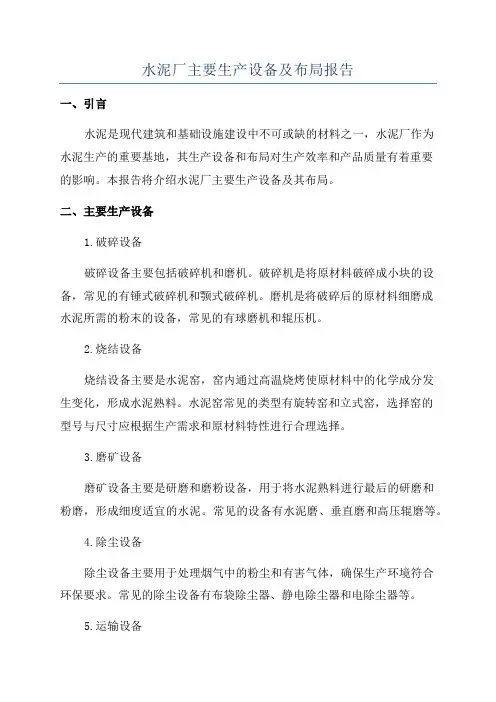

水泥厂主要生产设备及布局报告
水泥厂主要生产设备及布局报告一、引言水泥是现代建筑和基础设施建设中不可或缺的材料之一，水泥厂作为水泥生产的重要基地，其生产设备和布局对生产效率和产品质量有着重要的影响。
本报告将介绍水泥厂主要生产设备及其布局。
二、主要生产设备1.破碎设备破碎设备主要包括破碎机和磨机。
破碎机是将原材料破碎成小块的设备，常见的有锤式破碎机和颚式破碎机。
磨机是将破碎后的原材料细磨成水泥所需的粉末的设备，常见的有球磨机和辊压机。
2.烧结设备烧结设备主要是水泥窑，窑内通过高温烧烤使原材料中的化学成分发生变化，形成水泥熟料。
水泥窑常见的类型有旋转窑和立式窑，选择窑的型号与尺寸应根据生产需求和原材料特性进行合理选择。
3.磨矿设备磨矿设备主要是研磨和磨粉设备，用于将水泥熟料进行最后的研磨和粉磨，形成细度适宜的水泥。
常见的设备有水泥磨、垂直磨和高压辊磨等。
4.除尘设备除尘设备主要用于处理烟气中的粉尘和有害气体，确保生产环境符合环保要求。
常见的除尘设备有布袋除尘器、静电除尘器和电除尘器等。
5.运输设备运输设备主要用于将原材料、燃料和成品水泥等进行输送运输。
常见的运输设备有皮带输送机、斗式提升机和螺旋输送机等。
三、布局设计水泥厂的布局设计是为了实现生产流程的顺利进行，并便于设备维护和管理。
一个合理的布局设计应符合以下原则：1.原材料与熟料的流程应分开进行，以防止污染和原材料浪费。
2.设备应根据工艺流程的需求进行合理的布局，便于设备之间的连接和运输。
3.根据环保要求，除尘设备应尽量靠近产生粉尘和废气的设备，以有效减少对环境的污染。
4.设备之间、设备与辅助设施之间应留有足够的间距，以便日常维修和设备的更换。
5.布局设计应考虑未来的扩能需求，合理安排场地和设备的布置，以方便未来的扩展和增加产量。
四、结论水泥厂的生产设备和布局设计直接影响到生产效率和产品质量，一个合理的布局设计和优质的生产设备能够提高生产效率、降低生产成本和保证产品质量。
因此，在水泥厂设计和建设中，需要充分考虑生产设备和布局设计的合理性和可行性。
水泥厂设备简介1
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
(3)用悬浮预热和预分解技术改变了传统的在回转窑内靠堆积状态进行预热和分 解的方法。（目前产生的超短窑技术正是在此基础上的又一次提升）
(4)采用高效挤压粉磨技术和新型机械输送装置，取得了相当可观的节能效果。 （5）工艺装备大型化，使水泥工业向集约化方向发展。 （6）为“清洁生产和广泛利用废渣、废料、再生燃料和降解有毒有害危险废弃
两者都靠冲击原理破碎物料，都具有粗中细碎的机 型。两者的主要区别是打击件，前者是铰接在转子 上的锤头，而后者是镶嵌在转子体上的板锤。
2.1 破碎机
破碎机
各种类型的破碎机的破碎比分别是多少？
颚式、旋回式、颚旋式：3~8
辊式
：4~8
圆锥式
：3~6
锤式
：10~50
反击式
：10~50
2.1 破碎机
2.3 磨机类
（1）立磨 生料立磨 煤立磨 （2）球磨机 边沿传动 中心传动 （3）辊轧机 合肥院 成都力君
2.3.1磨机类 立磨
生料立磨 煤立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
水泥厂生产流程及主要设备(P26)
生产水泥设备
1．水泥窑系统 水泥窑是水泥厂的主要设备，由生料烧成熟
料的整个过程都在窑内完成，最简单的回转窑是 干法中空窑。生料粉由窑尾加入，煤粉用一次风 由窑头喷入并在窑内燃烧，这里的火焰温度达 1800—2000℃。生料在窑内不断向窑头流动，湿 度也逐渐升高，经过烘干、脱水、预热、分解， 到1300°C左右时出现液相，在火焰下面升高到 1450°C烧成熟料，然后冷却到1300~1100℃离 开回转窑落入单筒冷却机，冷却到100—150℃左 右卸到熟料输送机运至熟料破碎机，破碎后入库 贮存。
整理课件
3.生料均化 新型干法水泥生产过程中，稳定入窖生
料成分是稳定熟料烧成热工制度的前提， 生料均化系统起着稳定入窖生料成分的最 后一道把关作用。
整理课件
4.预热分解 把生料的预热和部分分解由预热器来完
成，代替回转窑部分功能，达到缩短回窑 长度，同时使窑内以堆积状态进行气料换 热过程，移到预热器内在悬浮状态下进行， 使生料能够同窑内排出的炽热气体充分混 合，增大了气料接触面积，传热速度快， 热交换效率高，达到提高窑系统生产效率、 降低熟料烧成热耗的目的。 （1）物料分散（2）气固分离（3）预分解
湿法生产特点
将生料制成含水32％一36％的料浆， 在回转窑内将生料浆烘干并烧成熟料。湿 法制备料浆，粉磨能耗较低，约低30％， 料浆容易混匀，生料成分稳定，有利于烧 出高质量的熟料。但球磨机易磨件的钢材 消耗大，回转窑的熟料单位热耗比干法窑 高2093~2931KT／kg(500—700kcal／kg)， 熟料出窑温度较低，不宜烧高硅酸率和高 铝氧率的熟料。
整理课件
2.回转窑系统 回转窑是由钢板卷制的圆筒，内砌耐火砖，
由装车简体上的轮带和下面的托轮支承，用装在 窑身上的大齿圈传动。回转窑通常以3．5％的斜 度安放，转数一般在1转／分钟以内、新式干法窑 可达3转／分钟以上。单筒冷却机与窑相似，不同 的是筒内装有扬料板用以加速熟料冷却。窑头高 温区简体温度过高，以前曾用水冷却，现已改为 用风冷却。
100万吨水泥厂设备统计表必须详细
100万吨水泥厂设备统计表必须详细1.破碎设备-破碎机：包括颚式破碎机、圆锥破碎机等。
数量：2台。
用途：将原料破碎成适当的颗粒大小，以便后续的生产过程。
2.磨煤设备-煤磨机：数量：2台。
用途：将煤炭磨成细粉末，作为燃料供给水泥窑炉。
3.煤粉燃烧设备-燃烧机：数量：2台。
用途：将磨煤机磨成的煤粉喷入水泥窑炉中进行燃烧，提供高温环境来生产水泥。
4.窑炉设备-旋窑：数量：1台。
用途：水泥生产过程中的核心设备，用于将原料在高温下煅烧，使之化学反应生成水泥熟料。
5.磨机设备-磨磨机：数量：3台。
用途：将煅烧后的水泥熟料磨成细度适宜的水泥粉末。
6.输送设备-斗式提升机：数量：4台。
用途：将原料和成品水泥从不同的工序间进行纵向输送。
-输送皮带机：数量：10条。
用途：将原料和成品水泥从不同的工序间进行横向输送。
7.筛分设备-筛：数量：6个。
用途：对磨磨机的出料进行筛分，确保水泥粉末的粒度符合要求。
8.储存设备-仓库：数量：4个。
用途：储存原料和成品水泥，以满足生产需求。
9.除尘设备-脉冲袋式除尘器：数量：4套。
用途：对水泥生产过程中产生的尘埃进行除尘处理，保护环境。
10.控制设备-自动化控制系统：数量：1套。
用途：对水泥生产过程进行自动化控制，提高生产效率和产品质量。
以上就是100万吨水泥厂设备统计表的详细描述，涵盖了主要设备的名称、数量和用途等信息。
这些设备共同协作，实现了水泥的生产和加工过程，并确保了产品的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)新型干法水泥生产具有均化、节能、环保、自动控制、长期安全运转和科 学管理六大保证体系，是当代高新技术在水泥工业的集成。
(2)生料制备全过程采用现代化均化技术。使矿山开采、原料预均化、生料粉 磨、生料过程，形成一整套的质量均化链。
(3)用悬浮预热和预分解技术改变了传统的在回转窑内靠堆积状态进行预热和 分解的方法。（目前产生的超短窑技术正是在此基础上的又一次提升）
：4~8
圆锥式
：3~6
锤式
：10~50
反击式
：10~50
2.1 破碎机
2.1 破碎机
2.1 撒料小车
预均化堆场按外观分有哪两种主要类型？各 自的工作原理是什么？优缺点是什么？
圆形和长形于均化堆场。（具体讲解） 堆料机一般有几种堆料方法？ 三种，人字
单水击泥此厂处主编要辑设母备版简标题介样式
单击此处编辑母版副标 题样式
第一课：水泥厂主要设备简介
一、水泥厂的基本工艺 二、水泥厂的主要设备 三、设备维护需要注意的几个方面 四、设备巡检流程 五、设备管理模式介绍
一、水泥厂的基本工艺
矿山开采 → 破碎系统→ 预均化堆场→配料系统
2.1 破碎机
各种类型的破碎机的破碎比分别是多少？
颚式、旋回式、颚旋式：3~8
辊式
：4~8
圆锥式
：3~6
锤式
：10~50
反击式
：10~50
2.1 破碎机
– 单段锤式破碎机有几种类型？
单段锤式破碎机有单转子和双转子两类破碎机。单 转子破碎机中包含一种带给料辊的特殊机型。
– 锤式破碎机和反击式破碎机主要区别点是什么？相同点是 什么？
两者都靠冲击原理破碎物料，都具有粗中细碎的机 型。两者的主要区别是打击件，前者是铰接在转子 上的锤头，而后者是镶嵌在转子体上的板锤。
2.1 破碎机
破碎机
各种类型的破碎机的破碎比分别是多少？
颚式、旋回式、颚旋式：3~8
辊式
一、水泥厂的基本工艺
要求： 1、熟悉窑系统工艺流程 2、熟悉磨系统工艺流程 3、掌握现代化水泥生产的特点
二、水泥厂的主要设备
基本要求 认识设备 了解设备原理、性能 掌握基本参数 常见故障与解决措施
2.1 破碎机
种类 鄂式破碎机 锤式破碎机 反击式破碎机 圆锥破碎机
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
(4)采用高效挤压粉磨技术和新型机械输送装置，取得了相当可观的节能效果 。
（5）工艺装备大型化，使水泥工业向集约化方向发展。 （6）为“清洁生产和广泛利用废渣、废料、再生燃料和降解有毒有害危险废弃
物创造了有利条件。 （7）生产控制自动化。 （8）广泛采用新型耐热、耐磨、隔热和配套耐火材料。 （9）应用IT 技术，实行现代化科学管理等。
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.3 磨机类
（1）立磨 生料立磨 煤立磨 （2）球磨机 边沿传动 中心传动 （3）辊轧机 合肥院 成都力君
2.3.1磨机类 立磨
生料立磨 煤立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
→生料制备系统
（生料制备
）
生料→预热分解系统→回转窑煅烧→篦冷机冷却→ 熟料库
煤磨煤粉制备系统→↑
（熟料煅烧）
熟料→ 水泥粉磨→包装系统→出厂 （水泥粉磨 ）
混合材→↑
一、水泥厂的基本工艺
一、水泥厂的基本工艺
再简化后（即“两磨一烧”） 生料制备→熟料煅烧→水泥粉磨
一、水泥厂的基本工艺
形、圆锥形、波浪形。 通常有几种取料方式？ 刮板取料、链斗取料
、圆盘取料三种。
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.3.1磨机类 立磨
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.2预均化设备 圆堆圆取 侧堆侧取 撒料小车
2.1 破碎机
什么是破碎？破碎是用机械的方法减小物料粒度的 过程。
破碎比的定义？ 破碎比通常是由物料破碎前的最大粒度与破碎后的
最大粒度的比值来确定的。过去破碎作业一般分为 粗碎、中碎和细碎。随着破碎机破碎比的加大，现 在很少提“中碎”这个概念，有的则干脆采用一段破碎 ，破碎机可以一次性将直径等于1100mm, 甚至更大 块石灰石破碎至直径小于25mm的小块石灰石，这样 可使破碎系统大大地简化，不仅减少投资，减少扬 尘点，而且提高劳动生产率。
