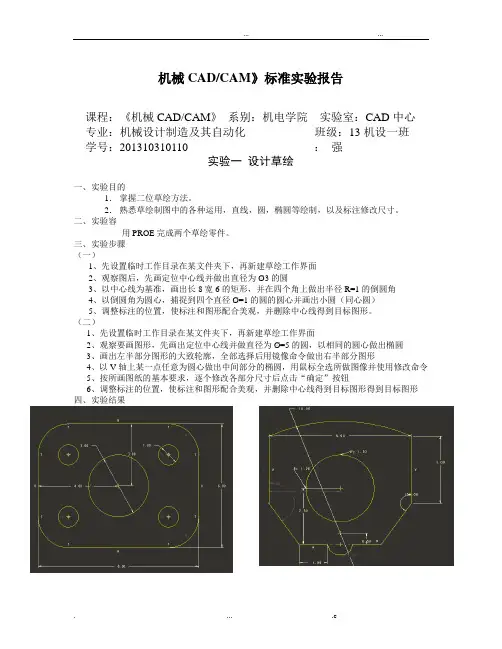

机械CAD/CAM》标准实验报告课程：《机械CAD/CAM》系别：机电学院实验室：CAD中心专业：机械设计制造及其自动化班级：13机设一班学号：201310310110 ：强实验一设计草绘一、实验目的1．掌握二位草绘方法。
2．熟悉草绘制图中的各种运用，直线，圆，椭圆等绘制，以及标注修改尺寸。
二、实验容用PROE完成两个草绘零件。
三、实验步骤（一）1、先设置临时工作目录在某文件夹下，再新建草绘工作界面2、观察图后，先画定位中心线并做出直径为Ø3的圆3、以中心线为基准，画出长8宽6的矩形，并在四个角上做出半径R=1的倒圆角4、以倒圆角为圆心，捕捉到四个直径Ø=1的圆的圆心并画出小圆（同心圆）5、调整标注的位置，使标注和图形配合美观，并删除中心线得到目标图形。
（二）1、先设置临时工作目录在某文件夹下，再新建草绘工作界面2、观察要画图形，先画出定位中心线并做直径为Ø=5的圆，以相同的圆心做出椭圆3、画出左半部分图形的大致轮廓，全部选择后用镜像命令做出右半部分图形4、以V轴上某一点任意为圆心做出中间部分的椭圆，用鼠标全选所做图像并使用修改命令5、按所画图纸的基本要求，逐个修改各部分尺寸后点击“确定”按钮6、调整标注的位置，使标注和图形配合美观，并删除中心线得到目标图形得到目标图形四、实验结果实验二构建三维拉伸实体一、实验目的1、了解和熟悉Pro/ENGINEER野火版；2、掌握Pro/ENGINEER野火版拉伸特征的创建方法和过程；3、掌握Pro/ENGINEER野火版草绘和三维的切换；4、掌握Pro/ENGINEER野火版进行零件设计的方法和步骤。
二、实验容用PROE完成拉伸特征的三维模型图。
三、实验步骤1、先设置临时工作目录在某文件夹下，再新建草绘工作界面2、观察零件图后，选择基准平面。
先画定位中心线并做出矩形（120×120mm）,并在四个角分别做出R=12mm的圆角,零件的厚度为18mm3、选择拉伸命令，选择基准平面，画出Ø=90的圆，圆的厚度是5mm4、选择拉伸—剪切命令，选择基准平面，画出Ø=70的圆，圆的剪切厚度是16mm5、选择拉伸—剪切命令，先做出2条中心线，做出Ø=7的圆，圆的厚度剪切到零件底面（即通孔）。
CADCAM技术试验报告（5篇可选）
CADCAM技术试验报告（5篇可选）第一篇：CADCAM技术试验报告CAD/CAM技术综合实验报告专业：班级：姓名：学好：日期：CAD/CAM技术试验综合报告一、试验目的二、试验设备及所用软件三、试验原理（说明CAD/CAPP/CAM各自的作用及怎样利用其相关的理论进行集成制造的）四、试验内容（一）CAD造型1．CAD软件（CAXA）学习及草图绘制（自选图形进行练习，简要说明绘制草图的过程）2实体及曲面的三维造型（用曲面裁剪法完成鼠标的三维造型，并简要说明其过程）3自由曲面的绘制（用曲面法绘制五角星的三维图形或可口可乐瓶底的曲面造型，并简要说明造型过程）（二）CAM与数控加工1.CAXA制造工程师加工模块中毛坯的定义方法有哪些2.数控加工切削方式3自由曲面的数控编程及加工（利用加工中心模拟软件对利用CAD设计的五角星造型进行数控指令生成和可视化加工模拟。
简要说明其操作步骤）。
五、说明CAD/CAM技术在数控加工中的具体应用过程六、实验收获第二篇：CADCAM技术1.CAD/CAM技术是以计算机、外围设备及其系统软件为基础，综合计算机科学与工程、计算机几何、机械设计、机械加工工艺、人机工程、控制理论电子科技学科等知识，以工程应用为对象，实现包括二维绘图设计、三维几何造型设计、工程计算分析与优化设计、数控加工编程、仿真模拟、信息存储与管理等相关功能。
2.广义、狭义CAD/CAM技术【广义CAD/CAM技术】是指利用计算机辅助技术进行产品设计与制造的整个过程及与之直接或者间接的活动【狭义CAD/CAM技术】是指利用CAD/CAM系统进行产品的造型、计算分析和数控程序的编制。
.CAD/CAM系统主要有有关的硬件系统和相应的软件系统构成，硬件系统主要有计算机及其外围设备组成，包括主机，存储器，输入输出设备，网络通信设备以及生产加工设备登；软件系统包括系统软件，支撑和应用软件。
4.CAD/CAM系统分类①根据使用的支撑软件的规模大小【CAD系统,CAM系统，CAD/CAM集成系统】②根据CAD/CAM系统使用的计算机硬件及其信息处理方式【主机系统，工程工作站系统，微机系统】③根据CAD/CAM系统是否使用计算机网络【单机系统，网络化系统】5．【输入设备】键盘，鼠标，光笔，数字化仪，图形输入板，触摸屏，扫描输入设备【输出设备】显示器，打印机，绘图机，生产系统设备【网络设备】服务器，工作站，网卡，通信电缆，集线器，中继器，网桥，路由器，网关【应用软件】在系统软件的基础上，针对某一专用领域的需要而研制的软件 6．计算机图形学计算机图形学是利用计算机系统产生，操作，处理图形对象的学科，图形对象可能是矢量图形也可能是点阵图形图形生成技术与算法【线段】DDA法、Brcsenham法，逐点比较法【圆弧】DDA法、逐点比较法、正负法【区域填充】简单递归填充算法、扫描区域填充法【自由曲线和曲面插值】曲线或曲面的拟合、曲线或曲面的插值7．几何建模几何建模就是以计算机能够理解的方式，对几何实体进行确切的定义，赋予一定的数学描述，再以一定的数据结构形式对所定义的几何实体加以描述，从而在计算机内部构造一个实体的模型。
《机械CADCAM》实训报告
《机械CAＤCAM》实训报告————————————————————————————————作者：————————————————————————————————日期:ﻩ《机械CAD／ＣAＭ》实训报告数控车削机械工程系工种：车工工种时方内间式容车工共 4 天第一天上午分下午分讲解1．车工安全操作教育。
2．本工种实习要求。
3．车削概述。
4．实习设备。
1．使用车床型号字母及数字表示的含义。
2．车床的用途。
3．CK6１3６车床的主要组成部分。
示范1．分组讲解车床概论。
2．正确安装刀具、工件及正确操作方法步骤。
3．车制光轴。
1．解答学生提出的问题。
2．纠正学生操作错误。
操作1. 按图车制光轴。
1．认识钢板尺、游标卡尺及基本使用方法。
2．粗车阶梯轴。
要求1．掌握普通车床的基本操作。
2．掌握车刀的安装及调整。
3．掌握工件的装夹及测量方法。
4．掌握车削轴类零件的加工方法。
1．掌握卧式普通车床型号、组成、运动方式及应用。
2．车制光轴达图要求。
工种时方内间式容车工共４天第二天上午分下午分讲解1.实体造型软件2.典型零件工艺分析，确定加工路线，切削用量,１.工艺卡片2．生成G代码示范. 操纵车床有关按钮阶梯轴加工示范。
操作.加工阶梯轴。
加工阶梯轴。
要求1．掌握车床的传动原理。
2．掌握车床的传动机构和变速机构。
3．熟练使用游标卡尺、读尺正确。
1．掌握零件材质、公差、粗糙度知识。
2．所加工零件达图要求。
工种时方内间式容车工共４天第三天上午分下午分讲解切削“三要素”。
“三要素”的合理选择，刀具选择编制程序示范1．刀具，工件的装夹加工零件操作加工零件加工零件要求1．零件达到图纸要求。
2．了解常用的车刀。
3．较熟练读图，理解图上技术要求。
1．零件达到图纸要求。
2．了解常用的车刀。
3．较熟练读图,理解图上技术要求。
工种时方内间式容车工共 4 天第四天上午分下午分讲解1．刀具材料种类及用途。
2．刀具材料必须具有的性能。
3．介绍百分尺、百分表。
