恒定电流专题复习【知识归纳】1．电阻定律：导体的电阻与导体的长度成正比，与横截面积成反比；数学表达式为1R Sρ=，ρ表示电阻率．电阻率是反映材料导电性能好坏的物理量，其特点是随着温度的改变而改变，金属电阻率随温度升高而增大；半导体电阻率随温度升高而减小．2．电功和电功率（1）电流做功的实质是电场力移动电荷做功，简称电功．（2）从功和能的关系来认识，电流做功的过程是电能转化为其他能的过程，转化的能量在数值上等于电流所做的功．3．两种电路电功和电功率比较（1）纯电阻电路，电功W UIt =，电功率P UI =且电功全部转化为电热（内能），有222U U W Q UIt t I Rt P UI R R======，2I R =． （2）非纯电阻电路，电功W UIt =，电功率P UI =，电热2Q I Rt =，电热功率2P I R=热，电功率大于热功率，即W ＞Q ，故求电功、电功率只能用W UIt =、P UI =，求电热、电热功只能用2Q I Rt =、2P I R =热．4．电源的功率和效率 （1）电源的几个功率①电源的总功率：2________()P I R r ==+总②电源内部消耗的功率：2P I r =内③电源的输出功率：_________P P P ==-出总内 （2）电源的效率100%100%________100%P UP Eη=⨯=⨯=⨯出总5．闭合电路的欧姆定律（1）内容：闭合电路的电流强度与电源的电动势成正比，与整个电路的电阻成________．用公式表示为EI R r=+． （2）实质：因为()E I R r =+，在等式两边同乘以I 即可得到三个功率的关系．对整个电路而言，此表达式本身也说明了______________是守恒的．（3）总电流I 和路端电压U 随外电阻R 的变化规律：当R 增大时，根据/()I E R r =+可知I 减小，根据U E Ir =-可知U _________（视电源E 和r 为不变）；当R →∞（即断路）时，I =0，U =________；当R 减小时，I 增大，U 减小；当R =0（即短路）时，I 短=_________，U=0．6．U －I 图象（1）对电源有：U E Ir =-，如图中a 线．（2）对定值电阻有：U IR =，如图中b 线．（3）图中a 线常用来分析电源_________和_________的测量实验．（4）图中矩形OABD 、OCPD 和ABPC 的“面积”分别表示电源的总功率、________功率和内电阻消耗的功率．【考点例析】一、直流电路动态分析【例1】如图所示的电路中，电源电动势为E 、内阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q ．现将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流表示数稳定后，则与P 移动前相比（ ）A ．U 变小B ．I 变小C ．Q 增大D ．Q 减小解析：滑动触头P 向a 端移动，电阻变大，电路中总电流变小，B 正确；路端电压变大，Q 增大，A 错误C 正确D 错误。
高中物理恒定电流试题及答案
高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。
答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。
因此，选项 C 正确。
2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。
因此选项 B 正确。
3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。
故选项 A 正确。
二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。
故选项 C 正确。
41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。
高二物理恒定电流期末复习
④对电动机来说，输入的功率P入=IU；发热的功率P热=I2R， 输出的功率，即机械功率P机=P入－P热=UI－I2R．
由上述例题可知：电动机在启动时电流较大，容易被烧坏； 正常运转时电流反而较小。
知识内容 闭合电路的欧姆定律 一、电动势ε
1、电源是把其他形式的能转化为电能的装置． 2、电动势是反映电源把其它形式的能转化为电能的本领 大小.数值上等于电路中每通过1C电量电源所提供电能的 数值.单位是:伏特.
tan
R1
U I 1 R 故 I U R
于是得
0.2 0.1
1Байду номын сангаас
U/V
1 10 0.1
1 10 R2 = = Ω 0. 3 3
故R1:R2=3:1
(2)由欧姆定律可得U=IR，当I相同时，U∝R，故 U1 :U2=R1:R2=3：1． 1 (3)根据欧姆定律：I=U/R，当U相同时， I R 故I1:I2=R2:R1=1：3．也可由图象直接得出
U2
o
U2
例题分析
一直流电动机线圈内阻一定，用手握住转轴使其 不能转动，在线圈两端加电压为0.3V，电流为0.3A；松开 转轴，在线圈两端加电压为2V时，电流为0.8A，电动机正 常工作．求:该电动机正常工作时，输入的电功率是多少? 电动机的机械功率是多少? 解析：电动机不转动时，其消耗的电功全部转化为内能， 故可视为纯电阻电路，由欧姆定律得电动机线圈内阻：
问题讨论
在不同电路中，为什么U不一定等于IR? 在纯电阻电路中，电流做功把电能全部转化为热能， 即UIt=I2Rt，所以U =IR；在非纯电阻电路中，电流做 功把电能的一部分转化为热能，另一部分转化为机械能 或化学能等，即UIt＞I2Rt，此时U＞IR，如电动机电路 等． 电流做的功多．能否说它的电功率大? 不能。因为电功率描述的是电流做功的快慢．电功 W=UIt,电流做的功多，有可能时间很长，而P=UI可能 很小。

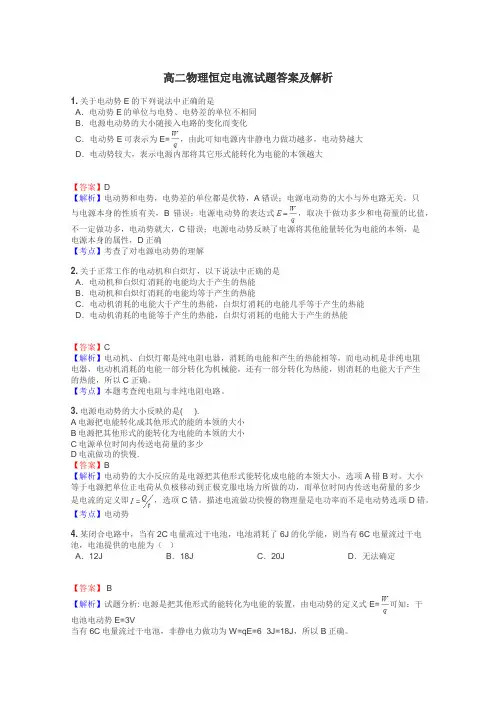

高二物理恒定电流试题答案及解析
高二物理恒定电流试题答案及解析1.关于电动势E的下列说法中正确的是A．电动势E的单位与电势、电势差的单位不相同B．电源电动势的大小随接入电路的变化而变化C．电动势E可表示为E=，由此可知电源内非静电力做功越多，电动势越大D．电动势较大，表示电源内部将其它形式能转化为电能的本领越大【答案】D【解析】电动势和电势，电势差的单位都是伏特，A错误；电源电动势的大小与外电路无关，只与电源本身的性质有关，B错误；电源电动势的表达式，取决于做功多少和电荷量的比值，不一定做功多，电动势就大，C错误；电源电动势反映了电源将其他能量转化为电能的本领，是电源本身的属性，D正确【考点】考查了对电源电动势的理解2.关于正常工作的电动机和白炽灯，以下说法中正确的是A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能几乎等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能【答案】C【解析】电动机、白炽灯都是纯电阻电器，消耗的电能和产生的热能相等，而电动机是非纯电阻电器，电动机消耗的电能一部分转化为机械能，还有一部分转化为热能，则消耗的电能大于产生的热能，所以C正确。
【考点】本题考查纯电阻与非纯电阻电路。
3.电源电动势的大小反映的是( ).A电源把电能转化成其他形式的能的本领的大小B电源把其他形式的能转化为电能的本领的大小C电源单位时间内传送电荷量的多少D电流做功的快慢.【答案】B【解析】电动势的大小反应的是电源把其他形式能转化成电能的本领大小，选项A错B对。
大小等于电源把单位正电荷从负极移动到正极克服电场力所做的功，而单位时间内传送电荷量的多少是电流的定义即，选项C错。
描述电流做功快慢的物理量是电功率而不是电动势选项D错。
【考点】电动势4.某闭合电路中，当有2C电量流过干电池，电池消耗了6J的化学能，则当有6C电量流过干电池，电池提供的电能为（）A．12J B．18J C．20J D．无法确定【答案】 B【解析】试题分析: 电源是把其他形式的能转化为电能的装置，由电动势的定义式E=可知：干电池电动势E=3V当有6C电量流过干电池，非静电力做功为W=qE=6×3J=18J，所以B正确。
高二期末复习恒定电流练习题答案
高二期末复习恒定电流练习题答案高二期末复习恒流练习I .选择题1.如图所示，A、B和C是由相同材料制成的电阻器。
乙和甲的长度相等，横截面积是甲的两倍；当开关闭合时，三个理想电压表之间的关系为(A)A.V1是V2的两倍，b. v1是V3的两倍，c. v2是v1的两倍，d. v2是V3的两倍。
2.DC电路如图所示。
当滑动变阻器的滑块P向右移动时，电源(A)的总功率必须降低，效率(B)必须提高。
美国广播公司)交流内部损耗功率必须减少，输出功率必须先增加后减少3.如图所示，电源的内阻不容忽视。
众所周知，恒定电阻R1 = 10ω，R2 = 8ω。
当键S连接到位置1时，电流表的指示数为0。
XXXX。
英国曼彻斯特大学的科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫获得了诺贝尔物理学奖，以表彰他们对石墨烯的研究。
他们最初用透明胶带“粘”了一块石墨晶体制成的石墨烯。
我们通常使用的铅笔芯含有石墨，可以导电。
一位同学设计了一个实验来探索铅笔芯的伏安特性曲线，得到了以下数据(I和U分别代表通过铅笔芯的电流和它两端的电压):实验室提供以下设备:A.安培计A1(测量范围0.6A，内阻约1.0ω)B安培计A2(测量范围3A，内阻约0.1ω)c伏特计V1(测量范围3V，内阻3Kω)d伏特计V2(测量范围15V，内阻15Kω)e滑动变阻器R1(电阻0 ~ 10Ω，额定电流2a) f滑动变阻器R2(电阻值0 ~ 2kΩ，额定电流0.5a) (1)此外还有长度约为10Kω的中国绘图2B铅笔芯稳定的DC电源E (6V)，开关和一些带夹子的引线，其他要选择的设备是(填充选项前的字母)；(2)在虚线框中画出实验电路图；- 4 -0.1 0.5 1.0 1.5 2.0 2b铅笔I/a 0.5 0.4 0.3 0.2 u/v 0.00 0.40 0.80 1.201.602.00 I/a 0.00 0.10 0.18 0.28 0.38 0.48 u/v 2.5(3)根据表格中的数据，在坐标纸上画出铅笔芯的工字线。

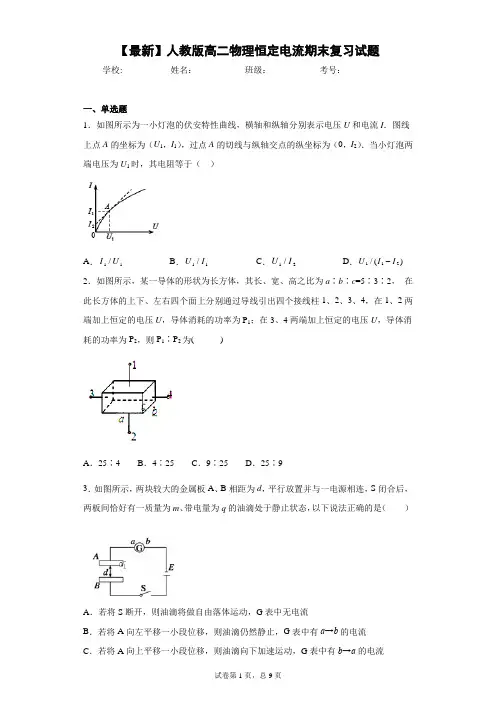

2020-2021学年人教版高二物理恒定电流期末复习试题含答案解析
【最新】人教版高二物理恒定电流期末复习试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U 和电流I ．图线上点A 的坐标为（U 1，I 1），过点A 的切线与纵轴交点的纵坐标为（0，I 2）．当小灯泡两端电压为U 1时，其电阻等于（ ）A ．11/I UB ．11/U IC ．12/U ID ．112/()U I I 2．如图所示，某一导体的形状为长方体，其长、宽、高之比为a ∶b ∶c =5∶3∶2， 在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4，在1、2两端加上恒定的电压U ，导体消耗的功率为P 1；在3、4两端加上恒定的电压U ，导体消耗的功率为P 2，则P 1∶P 2为( )A ．25∶4B ．4∶25C ．9∶25D ．25∶93．如图所示，两块较大的金属板A 、B 相距为d ，平行放置并与一电源相连，S 闭合后，两板间恰好有一质量为m 、带电量为q 的油滴处于静止状态，以下说法正确的是（ ）A ．若将S 断开，则油滴将做自由落体运动，G 表中无电流B ．若将A 向左平移一小段位移，则油滴仍然静止，G 表中有a→b 的电流C ．若将A 向上平移一小段位移，则油滴向下加速运动，G 表中有b→a 的电流D ．若将A 向下平移一小段位移，则油滴向上加速运动，G 表中有b→a 的电流 4．电源的两个重要参数分别是电动势E 和内电阻r ．对一个电路有两种特殊情况：当外电路断开时，电源两端的电压等于电源电动势；当外电路短路时，短路电流等于电动势和内电阻的比值．现有一个电动势为E 、内电阻为r 的电源和一阻值为R 的定值电阻，将它们串联或并联组成的系统视为一个新的等效电源，这两种连接方式构成的等效电源分别如图甲和乙中虚线框所示．设新的等效电源的电动势为E′，内电阻为r′．试根据以上信息，判断下列说法中正确的是( )A ．甲图中的'r E E R r =+， r′=R+r B ．甲图中的'R E E R r=+， r′=R+r C ．乙图中的E′=E ， 'Rr r R r =+ D ．乙图中的'R E E R r=+， 'Rr r R r =+ 5．如图甲所示，定值电阻R 1＝3 Ω，R 2＝2 Ω，滑动变阻器R P 的最大电阻为10 Ω，电表均视为理想电表，调节R P 记录多组U ，I 数据，画出了如图乙所示的U-I 图像，下列说法正确的是( )A ．当滑动变阻器由中点向右移动时，滑动变阻器上的功率先增加后减小B ．当滑动变阻器的电阻为10 Ω时，滑动变阻器的功率最大C ．当滑动变阻器的电阻为4 Ω时，电源的效率最大D ．电源的最大功率为2.25 W6．当外电路的电阻分别为8 Ω和2 Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内电阻是( )A ．1 ΩB ．2 ΩC ．4 ΩD ．6 Ω7．如图所示，电阻1R 、2R 串联在12V 的电路中，16R k =Ω，23R k =Ω，当用电阻不是远大于1R 和2R 的电压表0~3V 量程测量2R 两端的电压时，电压表的读数是3V ，当用该电压表0~15V 量程测量1R 两端的电压时，电压表的读数为（ ）A ．9VB ．7.5VC ．8VD ．6V 8．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有示数。
高考物理专题复习：《恒定电流》附答案
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。
2022-2023学年高二上学期期末复习练习：恒定电流
恒定电流（1）知识梳理1.电流(1)电流定义：通过导体横截面的跟这些电荷量所用时间的比值叫电流.(2)电流的定义式：，适用于任何电荷的定向移动形成的电流.(3)电流是标量但有方向，规定正电荷定向移动的方向为电流的方向(或与负电荷定向移动的方向相反).单位：A， 1 A＝mA＝μA.(4)电流的微观表达式：，n是单位体积内的自由电荷数，q是每个自由电荷电荷量，S是导体的横截面积，v为自由电荷的定向移动速率.说明：导体中三种速率：定向移动速率非常小，约10－5 m/s；无规律的热运动速率较大，约105 m/s；电场传播速率非常大，为3×108 m/s.2.电动势(1)电源是通过做功把转化为电能的装置；(2)电源电动势是表示电源将其他形式的能转化为电能的本领的大小的物理量；(3)电源电动势E在数值上等于非静电力把1 C正电荷在电源内从负极移送到正极所做的功，即；3.部分电路的欧姆定律(1)内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比.(2)公式：.(3)适用条件：.对气体导电和晶体管导电不适用.(4)图象注意I-U曲线和U-I曲线的区别：对于电阻一定的导体，图中两图都是过原点的直线，I-U图象的斜率表示电阻的倒数，U-I图象的斜率表示电阻.4.串联电路特点5.并联电路特点6.电功与电热(焦耳定律)(1)电功：电流所做的功，计算公式为(适用于一切电路)，考虑到纯电阻电路中有U＝IR，所以还有W ＝I2Rt＝U2t/R(适用于纯电阻电路).(2)电热(焦耳定律)：电流通过导体时，导体上产生热量.计算公式为(适用于一切电路)，考虑到纯电阻电路中有U＝IR，所以也有(适用于纯电阻电路).(3)电功与电热的关系：①纯电阻电路：电流做功将电能全部转化为内能，所以电功等于电热，即Q＝W.②非纯电阻电路：电流做功将电能转化为热能和其他形式的能(如机械能、化学能等)，所以电功大于电热，由能量守恒可知W＝Q＋E其他或UIt＝I2Rt＋E其他7.电功率与热功率电功率与热功率的关系：纯电阻电路中，电功率等于热功率；非纯电阻电路中，电功率大于热功率.8.电阻定律(1)内容：同种材料的导体，其电阻R与导体的长度l成，与它的横截面积S成反比；导体的电阻还与构成它的材料及温度有关.(2)公式：.(3)上式中的比例系数ρ是反映材料导电性能的物理量，叫材料的电阻率(反映该材料的性质).与导体的长度和横截面积，与导体的温度，单位是Ω·m.(4)材料的电阻率与温度的关系：①金属的电阻率随温度的升高而(可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大)，铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻. ②半导体的电阻率随温度的升高而 (可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高). ③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象.能够发生超导现象的物体叫超导体.材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C .(6)公式R ＝U I 是电阻的定义式，而R ＝ρSl 是电阻的决定式，R 与U 成正比或R 与I 成反比的说法是错误的，导体的电阻大小由长度、横截面积及材料决定，一旦导体给定，即使它两端的电压U ＝0，它的电阻仍然存在.9．闭合电路的欧姆定律1）闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成 ，与内、外电路的电阻之和成 .②适用条件：纯电阻电路.③闭合电路欧姆定律的表达形式有：Ⅰ.E ＝U 外＋U 内Ⅱ.I ＝rR E +(I 、R 间关系) Ⅲ.U ＝E －Ir (U 、I 间关系)Ⅳ.U ＝rR E +R (U 、R 间关系) 2）闭合电路中的电压关系(1)电源电动势等于内、外电压之和.注意：U 不一定等于IR .(纯电阻电路中U ＝IR ，非纯电阻电路中U ≠IR )(2)路端电压与电流的关系(如图所示).①路端电压随总电流的增大而 .②电流为零时，即外电路断路时的路端电压等于电源电动势E .在图象中，U-I 图象在纵轴上的截距表示电源的 .③路端电压为零时(即外电路短路时)的电流I m ＝rE (短路电流).图线斜率的绝对值在数值上等于 . (3)纯电阻电路中，路端电压U 随外电阻R 的变化关系. ①外电路的电阻增大时，I 减小，路端电压升高；②外电路断开时，R →∞，路端电压 ；③外电路短路时，R ＝0，U ＝0，I ＝I m ＝E /r .3）.闭合电路中的功率关系(1)电源的总功率：P 总＝ ＝IU ＋IU ′＝P 出＋P 内(2)电源内耗功率：P 内＝ ＝IU ′＝P 总－P 出(3)电源的输出功率：P 出＝IU ＝IE －I 2r ＝P 总－P 内4）.电源的输出功率与外电路电阻的关系对于纯电阻电路，电源的输出功率5.电源的效率指电源的输出功率与电源功率之比.即5）.电路的U-I 图象右图中a 为电源的U-I 图象，b 为外电阻的U-I 图象.两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点的连线为对角线的矩形的面积表示输出功率；a 的斜率的绝对值表示内阻大小； b 的斜率的绝对值表示外电阻的大小；当两个斜率相等时，即内、外电阻相等时，图中矩形面积最大，即输出功率最大(可以看出此时路端电压是电动势的一半，电流是最大电流的一半).巩固练习1、(多选)如图所示，为某一金属导体的伏安特性曲线，由图象可知( )A ．该导体的电阻随电压的升高而增大B ．该导体的电阻随电压的升高而减小C ．导体两端电压为2 V 时，电阻为0.5 ΩD ．导体两端电压为2 V 时，电阻为1 Ω2．如图4所示甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电压表，乙表是电流表B ．R 增大时甲表量程增大C ．R 增大时乙表量程增大D ．上述说法都不对3．一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )A ．3RB ．RC ．R 3D ．R94、当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C ，消耗的电能为0.9J 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒定电流重点复习（含答案）
一、 部分电路的欧姆定律
1、如图所示的电路中，各电阻的阻值已标出。
当输入电压
U AB =110V 时，输出电压U CD = 1 V 。
2. 现有一个灵敏电流计,它的满偏电流为I g =1mA,内阻R g =200Ω,若要将它改装成量程为5A 的电流表,应___并__一个_200/4999________Ω的电阻,改装后的电流表测量电流时,指针指在表盘上原来0.2mA 处,则被测电流的大小是___1A___________.
3.现有一个灵敏电流计,它的满偏电流为I g =5mA,内阻R g =500Ω,若要将它改装成量程为15V 的电压表,应__串____一个_2500________Ω的电阻,改装后的电压表测量电压时,指针指在表盘上原来0.5mA 处,则被测电压的大小是____1.5V__________.
二．焦耳定律 电路中的功率关系
4.对计算任何类型的用电器的电功率都适用的公式是（ ）
A.P=I 2R
B.P=U 2/R
C.P=UI
D.前面三个选项中的公式都能用
5．如图8所示，电路中电源电动势为E ，内电阻为r ，定值电阻的阻值为R 0，变阻器的全阻值为R ，关于各部分的功率，有关说法正确的是（ ）
A 、当R=R 0+r ，R 上消耗的功率达到最大值；
B 、当R=R 0+r ，R 0上消耗的功率达到最大值；
C 、当R+R 0=r ，电源的输出功率达到最大值；
D 、当R 0=R+r ，R 0上消耗的功率达到最大值。
6．如图9所示，已知电源电动势E=20V ，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W ”的灯泡L 和内阻r ′=0.5Ω的小型直流电动机恰能正常工作，
求：(1)电路中的电流强度？(2)电动机的额定工作电压？(3)电源的总功率？
答案：1.5A 9.5V
30W
三．闭合电路的欧姆定律（动态电路的分析）
7.如图10－2－1所示电路中，当变阻器R 3的滑动头P 向b 端移动时 （ ）
A ．电压表示数变大，电流表示数变小
B ．电压表示数变小，电流表示数变大
C ．电压表示数变大，电流表示数变大
D ．电压表示数变小，电流表示数变小
四．实验
（一）伏安法测电阻
8．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V ，电流表示数为2mA ，那么按图（2）所示电路测得的结果应有（ ）
A ．电压表示数为6V ，电流表示数为2mA
B ．电压表示数为6V ，电流表示数小于2mA
C ．电压表示数小于6V ，电流表示数小于2mA
D ．电压表示数小于6V ，电流表示数大于2mA
9.如图所示的电路待测电阻R X 电阻,已知电压表的读数为20V, 电流表读数为0.4A, 电压表的的内电阻为2.0╳103Ω,电流表的的内电阻为1.0
╳10-2Ω,待测电阻R X 的测量值为 50 Ω,其真实值为
51.28
Ω.
10．如图所示是某同学测量电阻R X 的电路。
(1)图中电压表的P 接头未接，该同学将P 接头分别试触a 、b 两
点，观察到电压表的示数有明显变化，则待测电阻R X 的阻值跟
表的内阻值相差不大，为了使测量R X 的值更准确，则P 接头应接在 a 点。
(2)该学校实验室只有如下器材：
待测电阻R X （阻值约为200欧，额定功率2W ）
蓄电池（电动势12V 、内阻约1欧）
电流表A 1（量程0.6A ，内阻0.1欧）
电流表A 2（量程100mA ，内阻5欧）
电压表V 1（量程3V ，内阻5千欧）
电压表V 2（量程15V ，内阻25千欧）
滑动变阻器R 1（0~50欧，额定电流1A ）
滑动变阻器R 2（0~200欧，额定电流200mA ）
电键S ，导线若干
若用该同学的电路测定R X 的阻值，滑动变阻器应选 R 1 ； 电流表应选 A 2 ；电压表应选 V 2 。
（二）测电源的电动势和内阻
11．在图所示四个电路中，R 0为电阻箱，R ′为滑动变阻器，以下说法正确的是:
(A)只有甲、乙两个电路可以用来测电源的电动势和内电阻
(B)甲、乙、丙、丁四个电路图都可以测电源电动势和内电阻
(C) 甲、乙、丙、丁四个电路都可以测电源的电动势
(D) 甲、乙、丁三个电路都可以测出电源的电动势和内电阻
12．某同学做“用电流表和电压表测定电池的电动势和内电阻”实验，根据实验数据得到如图15所示的U-I 图线。
由图可知， 该电源电动势为___2_____V ；该电源的内电阻为_1_______Ω; 图线上P 点对应的电路外电阻为___3_____Ω.
13.伏安法测一节干电池的电动势E 和内电阻r ，所给的器材
有:(A )电压表○V :0—3—15V ；(B )电流表○A :0—0.6—3A
；
P
(C)变阻器R1(总电阻20Ω)；(D)变阻器R2(总电阻100Ω)；以及电键S和导线若干.
(1)画出实验电路图(标明变阻器规格).
(2)如图所示的U-I图上是由实验测得的7组数据
标出的点，请你完成图线，并由图线求出
E=_1.5_______V，r=___0.5_____Ω.
(3)若只选用两组数据，用欧姆定律算出E、r，有
可能误差较大.若选用第_____5___和第___6_____
组数据误差最大.
（三）多用电表的使用
14．用多用电表欧姆档测电阻时，下列说法中错误的是 ( )
A．测量前必须欧姆调零，而且每测一次电阻都要重新欧姆调零
B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量
D．使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档
15．一位同学使用多用表测电阻，它在实验中的主要步骤如下：
①把选择开关拨到“×1"的欧姆档上；
②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指
在零欧姆处；
③把两表笔分别与待测电阻的两端相接，发现这时指针偏转较小；
④换用“×100"欧姆档测量，发现这时指针偏转适中，随即记下电阻数值；
⑤把表笔从测试笔插孔拔出后，把多用表放回桌上原处，实验完毕。
这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆。
这个学生在实验中还有哪些违反使用规则的地方?
答案：换挡后应重新欧姆调零
用完后选择开关扳到off挡或者交流电压最高档。
