S、SH型中开式单级双吸离心泵结构说明及价格

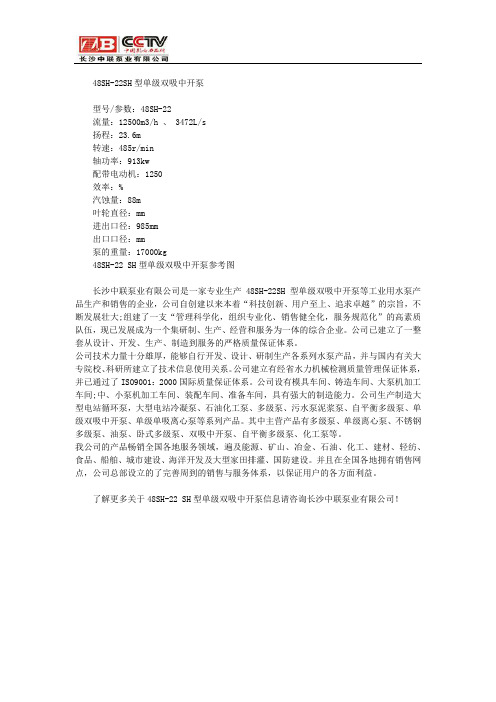

48SH-22SH型单级双吸中开泵
48SH-22SH型单级双吸中开泵型号/参数：48SH-22流量：12500m3/h 、 3472L/s扬程：23.6m转速：485r/min轴功率：913kw配带电动机：1250效率：%汽蚀量：88m叶轮直径：mm进出口径：985mm出口口径：mm泵的重量：17000kg48SH-22 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产48SH-22SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于48SH-22 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
SH型单级双吸离心泵
SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
本型泵扬程在9米至140米时，流量为126m³/时。
液体最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型泵流量范围更广：50—18000m³/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。
SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
轴：优先碳素钢制成。
轴的中央是叶轮，用键、轴套和两边轴套螺母固定。
轴的右端是安装联轴器的，与电动机直接连接。
在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。
双吸密封环：铸铁制成。
SH型单级双吸离心泵
名义直径≤50＞50-120＞120-260＞260-500＞500-800＞800-1250跳动量0.060.080.10.120.150.2·型号及意义：3、 将转子部件和螺柱装在泵体上，装好轴承体压盖。
用轴套螺母调整叶轮的轴向位置到泵体流道的中间，加以固紧。
4、 装上填料，放好中开面纸垫，盖上泵盖，打紧螺尾锥销拧紧泵盖螺母。
压紧填料压盖。
但不要将填料压得太紧，过紧会使轴套发热，同时耗能增多；也不要压得太松，过松会使液体渗漏大，水泵效率降低。
5、 装配用手转动转子，无卡擦、轻滑均匀即可。
6、 拆卸可按上述装配顺序相反进行。
轴封为软填料密封。
为了防止空气进入泵内和冷却润滑密封腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
装配与拆卸：1、 装配转子部件：依次将键、叶轮、轴套、轴套螺母、填料压盖、挡水圈装在轴上，套上双密封环，装上轴承部件和联轴器。
2、 分别检查转子部件上叶轮的密封部位外圆的径向跳动，不超过下表规定：经过静平蘅校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用叶片骊布置、两面进水达到平衡。
泵轴由两个单列向必球轴承支承。
轴承装在轴承体内，安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
结构说明：本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。
检修时无需拆进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的格料为优质碳钢外其余主要零件为铸铁制成。
泵体与泵盖构成叶轮的工作室。
在进出水法兰上，制有安装真空表和压力表的管螺孔。
进出水法兰的下部，制有放水的管螺孔。
S 、SH 型单级双吸离心泵S 型单级双吸泵·产品概述S 型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。
S,SH型单级离心泵型号说明
S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。
S、SH型中开式单级双吸离心泵结构图及价格

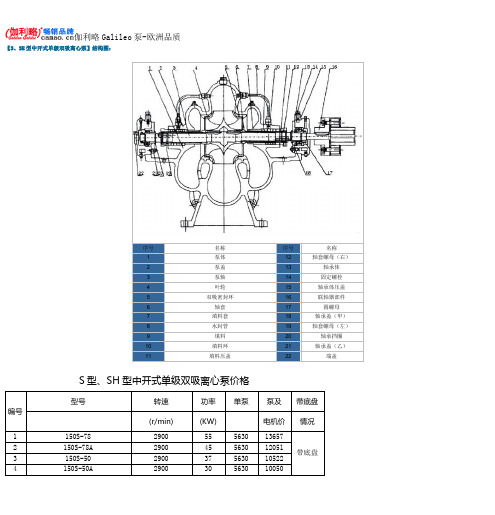

【S 、SH 型中开式单级双吸离心泵】结构图：序号 名称 序号 名称 1 泵体 12 轴套螺母（右）2 泵盖 13 轴承体 3 泵轴 14 固定螺栓 4 叶轮 15 轴承体压盖 5 双吸密封环 16 联轴器部件 6 轴套 17 圆螺母 7 填料套 18 轴承盖（甲） 8 水封管 19 轴套螺母（左） 9 填料 20 轴承挡圈 10 填料环 21 轴承盖（乙）11填料压盖22端盖S 型、SH 型中开式单级双吸离心泵价格编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价 情况1 150S-78 2900 55 5630 13657 带底盘2 150S-78A 2900 45 5630 120513 150S-50 2900 37 5630 10522 4150S-50A2900305630100505 150S-50B 2900 22 5630 89316 200S-95 2900 132 5755 27863不带底盘7 200S-95A 2900 110 5755 26702 8 200S-95B 2900 90 6908 18292 带底盘 9 200S-63 2900 75 6422 1634610 200S-63A 2900 55 6422 14449 11 200S-42 2900 45 6269 12691 12 200S-42A 2900 37 6269 1116213 250S-65 1450 132 8521 28314 不带底盘 14 250S-65A 1450 90 10918 21774 带底盘 15 250S-39 1450 75 9800 19363 16 250S-39A 1450 55 9800 1740317 250S-24 1450 45 9313 15457 18 250S-24A 1450 37 9313 14804 19 250S-14 1450 30 8354 12816 20 250S-14A 1450 185 8354 11509 21 300S-90 1450 315 12371 126351 不带底盘22 300S-90A 1450 280 12371 121764 23 300S-90B 1450 220 12371 5194424 300S-58 1450 200 10446 35904 25 300S-58A 1450 160 10446 33596 26 300S-58B1450 132 10446 30246 编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价情况27 300S-321450 90 12371 23213 带底盘28 300S-32A 1450 75 12371 21927 29 300S-19 1450 55 11377 1898730 300S-19A 1450 45 11377 17528 31 300S-12 1450 37 10675 16166 32 300S-12A 1450 30 10675 15123 33 350S-125 1450 710 40136 218230 不带底盘 34 350S-125A 1450 560 40136 195184 35 350S-125B 1450 500 40136 18876236 350S-75 1450 355 14776 143670 37 350S-75A 1450 280 14776 124169 38 350S-75B 1450 220 14776 54342 39350S-44 1450220133305290340 350S-44A 1450 160 13330 37099 41 350S-26 1450 132 12315 32651 42 350S-26A 1450 90 12315 23060 43 350S-16 1450 75 12204 21774 44 350S-16A 1450 55 12204 19821 45 500S-98 980 800 75456 281642 46 500S-98A 980 630 75456 270174 47 500S-98B 980 560 75456 261000 48 500S-59 980 450 41742 210085 49 500S-59A 980 400 41742 191959 不带底盘 50 500S-59B 980 315 41742 180283 51 500S-35 980 280 30504 16374252 500S-35A 980 220 30504 77062 53 500S-22 980 185 31317 74386 54 500S-22A 980 132 31317 57490 55 500S-13 980 110 46558 70195 编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价情况56 600S-75 980 900 85089 308302 不带底盘 57 600S-75A 980 710 85089 288369 58 600S-47 980 560 85089 250297 59 600S-32 980 355 73851 20188460 600S-32A 980 280 73851 192501 61 600S-22 980 250 73851 176989 62 600S-22A 980 185 73851 116927 63 800S-32 730 630 157334 367794 64800S-76 7301600195712393509。
shs型单级双吸离心泵
SH S型单级双吸离心泵一SH型双吸泵概述SH型双吸泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
SH型双吸泵扬程在9米至140米时，流量为126m3/时。
液体最高温度不得超过80℃。
SH型双吸泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
SH型双吸泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型双吸泵流量范围更广：50—18000m3/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更加广泛，故一下介绍以SH型泵为主。
1.泵体 5.双吸密封环9.填料压盖二、结构说明SH型双吸泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
SH型双吸泵水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此SH型双吸泵检修极为方便。
SH型双吸泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示SH型双吸泵泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
SH型双吸泵泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
SH型双吸泵叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
SH型双吸泵轴：优先碳素钢制成。
8SH-9SH型单级双吸中开泵
8SH-9SH型单级双吸中开泵型号/参数：8SH-9流量：288m3/h 、 80L/s扬程：62.5m转速：2950r/min轴功率：61.6kw配带电动机：75效率：%汽蚀量：79.5m叶轮直径：mm进出口径：238mm出口口径：mm泵的重量：265kg8SH-9 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产8SH-9SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于8SH-9 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
离心泵型号及参数
一：产品概述：IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。
供输送80℃以下的清水及物理和化学性质类似清水的液体之用。
IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。
水泵特点：· 结构简单性能可靠使用维修方便· 体积小重量轻· 抗汽蚀性能好· 电耗低· 根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。
是全国推广节能泵类产品二：结构说明：· 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种· 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路· 悬架内装有两个球轴承，用机械油或润滑脂润滑· 泵通过弹性联轴器由电动机直接驱动三：性能参数：· 口径：32～200mm· 流量：3.5～460m3/h· 扬程：2～133m· 转速：1450/2900r/min；最高转速为3500r/min，用于60周波电源时，叶轮直径有所减少· 温度：≤80℃· 电压：380 V· 工作压力：允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa型号说明：性能参数:型号流量(m3/h)扬程(m)转速(r/min)电机功率(kw)口径(mm)吸入排出IS50-32-125 12.5 20 2900 2.2 50 32 6.3 5 1450 0.55 50 32S型单级双吸中开离心泵S.SH型单级双吸离心泵：S.SH型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。
被输送液体温度不得高于80°C。
适用于式厂、矿山、城市给水、电站、农田排灌和各种水利工程。
SOW型卧式中开蜗壳式双吸离心泵结构图及价格
【SOW 型卧式中开蜗壳式双吸离心泵】结构图：1 泵体 8 密封体 15 弹性挡圈 21 轴承垫圈2 叶轮 9 密封压盖 16 轴承挡圈 22 碟形弹簧3 泵盖 10 挡水圈 17 轴套 23 锁紧螺母4 水冲洗管部件 11 轴承压盖 18 机械密封 24 恒位液位计5 密封环 12 轴承体 19 轴承套 25 安全塞6 管堵 13 轴 20 轴承 26 油标器 7O 形密封圈14骨架油封S 型、SH 型中开式单级双吸离心泵价格编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价情况1 150S-78 2900 55 5630 13657 带底盘2 150S-78A 2900 45 5630 120513 150S-50 2900 37 5630 105224 150S-50A 2900 30 5630 100505 150S-50B 2900 22 5630 89316 200S-95 2900 132 5755 27863不带底盘7 200S-95A 2900 110 5755 26702 8 200S-95B 2900 90 6908 18292 带底盘 9 200S-63 2900 75 6422 1634610 200S-63A 2900 55 6422 14449 11 200S-42 2900 45 6269 12691 12200S-42A 29003762691116213 250S-65 1450 132 8521 28314 不带底盘 14 250S-65A 1450 90 10918 21774 带底盘 15 250S-39 1450 75 9800 19363 16 250S-39A 1450 55 9800 1740317 250S-24 1450 45 9313 15457 18 250S-24A 1450 37 9313 14804 19 250S-14 1450 30 8354 12816 20 250S-14A 1450 185 8354 11509 21 300S-90 1450 315 12371 126351 不带底盘22 300S-90A 1450 280 12371 121764 23 300S-90B 1450 220 12371 5194424 300S-58 1450 200 10446 35904 25 300S-58A 1450 160 10446 33596 26 300S-58B1450 132 10446 30246 编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价情况27 300S-321450 90 12371 23213 带底盘28 300S-32A 1450 75 12371 21927 29 300S-19 1450 55 11377 1898730 300S-19A 1450 45 11377 17528 31 300S-12 1450 37 10675 16166 32 300S-12A 1450 30 10675 15123 33 350S-125 1450 710 40136 218230 不带底盘 34 350S-125A 1450 560 40136 195184 35 350S-125B 1450 500 40136 188762 36 350S-75 1450 355 14776 143670 37 350S-75A 1450 280 14776 124169 38 350S-75B 1450 220 14776 54342 39 350S-44 1450 220 13330 5290340 350S-44A 1450 160 13330 37099 41 350S-26 1450 132 12315 32651 42 350S-26A 1450 90 12315 23060 43 350S-16 1450 75 12204 21774 44 350S-16A 1450 55 12204 19821 45 500S-98 980 800 75456 281642 46 500S-98A 980 630 75456 270174 47500S-98B 9805607545626100048 500S-59 980 450 41742 210085 49 500S-59A 980 400 41742 191959 不带底盘 50 500S-59B 980 315 41742 180283 51 500S-35 980 280 30504 16374252 500S-35A 980 220 30504 77062 53 500S-22 980 185 31317 74386 54 500S-22A 980 132 31317 57490 55 500S-13 980 110 46558 70195 编号型号转速 功率 单泵 泵及 带底盘(r/min) (KW) 电机价情况56 600S-75 980 900 85089 308302 不带底盘 57 600S-75A 980 710 85089 288369 58 600S-47 980 560 85089 250297 59 600S-32 980 355 73851 20188460 600S-32A 980 280 73851 192501 61 600S-22 980 250 73851 176989 62 600S-22A 980 185 73851 116927 63 800S-32 730 630 157334 367794 64800S-76 7301600195712393509。
12SH-9ASH型单级双吸中开泵
12SH-9ASH型单级双吸中开泵型号/参数：12SH-9A流量：893m3/h 、 248L/s扬程：42m转速：1470r/min轴功率：131kw配带电动机：155效率：%汽蚀量：78m叶轮直径：mm进出口径：402mm出口口径：mm泵的重量：809kg12SH-9A SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产12SH-9ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于12SH-9A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【S 、SH 型中开式单级双吸离心泵】结构说明：
S 、SH 型中开式单级双吸离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆针方向旋转。
如根据用户特殊订货需要也可改为顺针旋转。
S 、SH 型中开式单级双吸离心泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。
除轴的材料为优质碳素钢外， 其馀多为铸铁制成。
S 、SH 型中开式单级双吸离心泵泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。
S 型、SH 型中开式单级双吸离心泵价格
编号
型号
转速 功率 单泵 泵及 带底盘
(r/min) (KW) 电机价
情况
1 150S-78 2900 55 5630 13657 带底盘
2 150S-78A 2900 45 5630 12051
3 150S-50 2900 37 5630 10522
4 150S-50A 2900 30 5630 10050
5 150S-50B 2900 22 5630 8931
6 200S-95 2900 132 5755 27863
不带底盘
7 200S-95A 2900 110 5755 26702 8 200S-95B 2900 90 6908 18292 带底盘 9 200S-63 2900 75 6422 16346
10 200S-63A 2900 55 6422 14449 11 200S-42 2900 45 6269 12691 12 200S-42A 2900 37 6269 11162
13 250S-65 1450 132 8521 28314 不带底盘 14 250S-65A 1450 90 10918 21774 带底盘 15 250S-39 1450 75 9800 19363 16 250S-39A 1450 55 9800 17403
17 250S-24 1450 45 9313 15457 18 250S-24A 1450 37 9313 14804 19 250S-14 1450 30 8354 12816 20 250S-14A 1450 185 8354 11509 21 300S-90 1450 315 12371 126351 不带底盘
22 300S-90A 1450 280 12371 121764
23 300S-90B 1450 220 12371 51944 24
300S-58 1450
200
10446
35904
25 300S-58A 1450 160 10446 33596 26 300S-58B
1450 132 10446 30246 编号
型号
转速 功率 单泵 泵及 带底盘
(r/min) (KW) 电机价
情况
27 300S-32 1450 90 12371 23213 带底盘
28 300S-32A 1450 75 12371 21927 29 300S-19 1450 55 11377 18987
30 300S-19A 1450 45 11377 17528 31 300S-12 1450 37 10675 16166 32 300S-12A 1450 30 10675 15123 33 350S-125 1450 710 40136 218230 不带底盘
34 350S-125A 1450 560 40136 195184 35 350S-125B 1450 500 40136 188762 36 350S-75 1450 355 14776 143670 37 350S-75A 1450 280 14776 124169 38 350S-75B 1450 220 14776 54342 39 350S-44 1450 220 13330 52903 40 350S-44A 1450 160 13330 37099
41 350S-26 1450 132 12315 32651 42 350S-26A 1450 90 12315 23060 43 350S-16 1450 75 12204 21774 44 350S-16A 1450 55 12204 19821 45 500S-98 980 800 75456 281642 46 500S-98A 980 630 75456 270174 47 500S-98B 980 560 75456 261000 48 500S-59 980 450 41742 210085 49 500S-59A 980 400 41742 191959 不带底盘 50 500S-59B 980 315 41742 180283 51 500S-35 980 280 30504 163742
52 500S-35A 980 220 30504 77062 53 500S-22 980 185 31317 74386 54 500S-22A 980 132 31317 57490 55 500S-13 980 110 46558 70195 编号
型号
转速 功率 单泵 泵及 带底盘
(r/min)
(KW)
电机价
情况
56 600S-75 980 900 85089 308302 不带底盘 57 600S-75A 980 710 85089 288369 58 600S-47 980 560 85089 250297 59 600S-32 980 355 73851 201884
60 600S-32A 980 280 73851 192501 61 600S-22 980 250 73851 176989 62 600S-22A 980 185 73851 116927 63 800S-32 730 630 157334 367794 64
800S-76 730 1600 195712 393509。
