LCD 驱动电路分析
lcd驱动ic原理
lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏（LCD）的集成电路。
它负责接收来自主控芯片的指令，并将图像、文本等数据转换为适合液晶显示的信号。
LCD驱动IC的原理主要包括以下几
个方面：
1. 数据处理：LCD驱动IC接收来自主控芯片的指令和数据，
通过内部的逻辑电路对这些数据进行解析和处理。
根据不同的指令和数据格式，LCD驱动IC会执行相应的操作。
2. 显示控制：LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。
一般来说，液晶显示屏由一组行和列组成的像素阵列，LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭，从而显示出图像或文字。
3. 电源控制：LCD驱动IC还负责控制液晶显示屏的电源供应。
它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数，以达到最佳的显示效果。
4. 时序控制：液晶显示屏的像素点亮和灭需要按照一定的时序来进行。
LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号，确保像素点能够按照正确的时序进行驱动。
5. 数据传输：LCD驱动IC需要将处理后的数据传输给液晶显
示屏，通常采用并行或串行的方式进行。
并行传输通常速度较快，适用于大尺寸液晶显示屏；串行传输则需要较少的线材，适用于小尺寸液晶显示屏。
总之，LCD驱动IC是一种重要的芯片，负责控制液晶显示屏的显示和电源供应。
通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输，LCD驱动IC能够实现高质量的图像和文字显示效果。

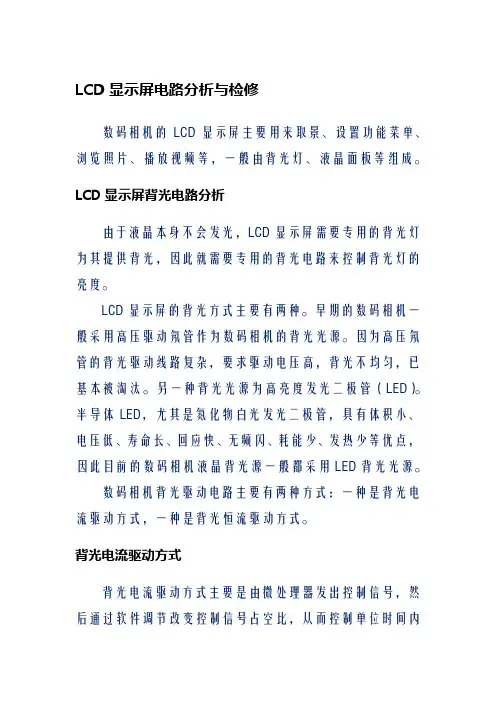

LCD显示屏电路分析与检修
LCD显示屏电路分析与检修数码相机的LCD显示屏主要用来取景、设置功能菜单、浏览照片、播放视频等，一般由背光灯、液晶面板等组成。
LCD显示屏背光电路分析由于液晶本身不会发光，LCD显示屏需要专用的背光灯为其提供背光，因此就需要专用的背光电路来控制背光灯的亮度。
LCD显示屏的背光方式主要有两种。
早期的数码相机一般采用高压驱动氖管作为数码相机的背光光源。
因为高压氖管的背光驱动线路复杂，要求驱动电压高，背光不均匀，已基本被淘汰。
另一种背光光源为高亮度发光二极管（LED）。
半导体LED，尤其是氮化物白光发光二极管，具有体积小、电压低、寿命长、回应快、无频闪、耗能少、发热少等优点，因此目前的数码相机液晶背光源一般都采用LED背光光源。
数码相机背光驱动电路主要有两种方式：一种是背光电流驱动方式，一种是背光恒流驱动方式。
背光电流驱动方式背光电流驱动方式主要是由微处理器发出控制信号，然后通过软件调节改变控制信号占空比，从而控制单位时间内流过发光二极管的电流，来改变LCD显示屏的亮度。
背光电流驱动方式电路如图所示。
图中三极管Q5、Q6组成一个恒流源电路。
Q5、Q6工作在放大状态，当Q5工作时，调节B极电阻R23，使Q5的C 极电流达到额定电流值。
因为LED发光二极管导通后，内阻会变小，电流会逐渐增大，增加Q6的目的是分流Q5的B极电流，调节反馈电阻R205就可以控制流过背光发光二极管的电流并通过Q6使电流达到稳定。
工作时，微处理器的LCD_BKLT_ON引脚发出控制信号，此信号为方波，信号频率是固定的，例如7.5KHZ。
通过软件调节改变信号占空比，控制Q5的导通时间，可控制单位时间内流过发光二极管的电流，改变LCD显示屏的亮度。
从图中可以看出，背光电流驱动方式线路简单，软件调整方便。
但由于背光LED差异，很难确保LCD显示屏亮度控制的一致性，因此实际效果不理想。
背光恒流驱动方式背光恒流驱动方式主要为了保证驱动电流的可靠性，使驱动LED的电流低于LED额定值。
LCD驱动方式图解
LCD驱动方式图解2006-4-10一、静态驱动基本思想:在相对应的一对电极间连续外加电场或不外加电场。
如图1所示；驱动电路原理:如图2所示：驱动波形：根据此电信号，笔段波形不是与公用波形同相就是反相。
同相时液晶上无电场，LCD 处于非选通状态。
反相时，液晶上施加了一矩形波。
当矩形波的电压比液晶阈值高很多时，LCD处于选通状态。
二、多路驱动基本思想：电极沿X、Y方向排列成矩阵(如图4)，按顺序给X电极施加选通波形，给Y电极施加与X电极同步的选通或非选通波形，如此周而复始。
通过此操作，X、Y电极交点的相素可以是独立的选态或非选态。
图4、电极阵列驱动X电极从第一行到最后一行所需时间为帧周期Tf(频率为帧频)，驱动每一行所用时间Tr与帧周期的比值为占空比：Duty=Tr/Tf=1/N。
电压平均化：从多路驱动的基本思想可以看出，不仅选通相素上施加有电压，非选通相素上也施加了电压。
非选通时波形电压与选通时波形电压之比为偏压比Bias=1/a。
为了使选通相素之间及非选通相素之间显示状态一致，必须要求选点电压Von一致，非选点电压Voff一致。
为了使相素在选通电压作用下被选通；而在非选通电压作用下不选通，必须要求LCD的光电性能有阈值特性，且越陡越好。
但由于材料和模式的限制，LCD电光曲线陡度总是有限的。
因而反过来要求Von、Voff拉得越开越好，即Von/Voff越大越好。
经理论计算，当Duty、Bias满足以下关系时，Von/Voff取极大值。
满足以下公式的a，即为驱动路数为N的最佳偏压值。
公式：。
在一帧中每行的选择时间是相等的。
假设一帧的扫描行数为N，扫描时间为1，那么一行所占有选择时间为一帧时间的1/N。
这就是液晶显示驱动的占空比系数，也称为占空比。
克服交叉效应在动态驱动方式下，要使某一位置如（i，j）点显示，就需在第i列和第j行上同时施加选择电压，使该点的变电场强最大，但此时除（i，j）点外，第i列和第j行的其余各点也承受了一定电压，这些点称为半选择点。
LCD驱动电路说明
液晶显示驱动电路1、LCD基础：液晶（Liquid Crystal）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。
液晶显示器LCD（Liquid Crystal Display）：是新型平板显示器件。
显示器中的液晶体并不发光，而是控制外部光的通过量。
当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。
液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。
因而可以实现电到光的转换。
即用电压的高低控制光的通过量，从而把电信号转换成光像。
TN（扭曲向列型）LCD：TN是指在两块导电玻璃基片之间充入约10微米具有正介名向异性的向列液晶，液晶分子沿面排列，但分子长轴在上下基片之间连续扭曲90度，形成扭曲（TN）排列的液晶显示器。
图中所表示的是TN型液晶显示器的简易构造图，包括了垂直方向与水平方向的偏光板，具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板。
在不加电场的情况下，入射光经过偏光板后通过液晶层，偏光被分子扭转排列的液晶层旋转90度。
在离开液晶层时，其偏光方向恰与另一偏光板的方向一致，所以光线能顺利通过，使整个电极面呈光亮。
当加入电场的情况时，每个液晶分子的光轴转向与电场方向一致。
液晶层也因此失去了旋光的能力，结果来自入射偏光片的偏光，其方向与另一偏光片的偏光方向成垂直的关系，并无法通过，这样电极面就呈现黑暗的状态。
TN型的显像原理是将液晶材料置于两片贴附光轴垂直偏光板的透明导电玻璃间，液晶分子会依附向膜的细沟槽方向，按序旋转排列。
如果电场未形成，光线就会顺利的从偏光板射入，液晶分子将其行进方向旋转，然后从另一边射出。
如果在两片导电玻璃通电之后，玻璃间就会造成电场，进而影响其间液晶分子的排列，使分子棒进行扭转，光线便无法穿透，进而遮住光源。
基于mPower1203测量评估一款2寸 LCD屏的背光驱动电路
近期需要评估一款2寸LCD，是一款mcu 屏，自己搭了背光驱动电路，想验证下驱动电路。
测试了一下背光电流来计算验证一下电路具体电路如下：GPIO拉高，Q2导通，随即Q1导通, 背光点亮。
根据LCD的规格书，背光二级管的导通电压范围是3V~3.4V,典型值3.2V所以背光驱动的理论电流为(5V-3.2V)/51R=35.3mA，背光功耗5V*35.3mA=176.5mW后面进行实测，测量方法为先不开背光，测量整板的功耗，记录下数据；然后打开背光，测量下整板的功耗，记录下数据，前后数据相减就是背光的功耗。
测试仪器：mPower1203功耗分析仪测试条件：室温，3.8V供电，电源拓扑为电池电压（3.5V~4.2V）boost到5V给背光电路实测图片如下：①测量不开背光的整机功耗，测量波形如下取了2分钟的平均值测量后得到平均电流730.8uA，最大值2.99mA 平均功耗：P1=6730.8uA*3.8V=2.78mW②测量开背光的整机功耗取了2分钟的平均值测量后得到平均电流60.989mA平均功耗：P2=60.989mA*3.8V=231.758mW由以上测试数据可以计算得到背光+boost内部消耗产生的功耗P=P2-P1=228.978mW③用万用表测量是验证二级管导通电压测得导通电压Vf=2.9V，由此可以计算得到背光电流为（5V-2.9V）/51R=41.18mA背光功耗为：Pbk=41.18mA*5V=205.9mW④可以计算出boost消耗的功率为Pboost=P-Pbk=228.978-205.9=23.078mW⑤通过以上可以计算出boost的电源转换效率为1-23.078/228.978≈90%符合boost规格书标明值至此，评估结束，该电路符合规格书要求以及应用场景。
TFTLCD驱动控制电路解析
LVDS in
T/CON
图象数据产生
信号格式转换
变换成面板显示的控制和数据信号
图象显示
1.4 图像数据信号流程
■ Source Driver IC : 源极驱动IC ( = Data Driver IC = X COF= Column Driver IC )
■ Gate Driver IC :栅极驱动IC ( = Y Driver IC =Y COF = Row Driver IC )
DE (Data Enable)
STH
TP
MPOL
Active Area
Horizontal Blanking Area
Data Output
Clk
源极控制信号时序
Data signal Timing
CPV
Gate n
Gate n+1
TP
Data
Data
OE2
Gate&Source signal Timing
Texas Instruments
NEC OKI
TCON输出数据信号比较
T/CON的定义： T/CON : Timing Controller的缩写 它将AD board供给的图像数据信号、控制信号以及时钟信号分别转换成适合于数据和栅极驱动 IC的数据信号、控制信号、时钟信号。它的功能是色度控制和时序控制，内含RAM。具有数据反转，像素极性反转功能，并具有自动刷新模式和老化用的图形。
Module Process bonding
Panel/PCBA Assy.
Backlight unit
Module Process Assy.
TFT-LCD Module
LCD电视背光驱动电路设计
LCD电视背光驱动电路设计挑战分析和方案设计LCD电视应用中可以采用多种架构产生驱动CCFL所需的交流波形，驱动多个CCFL时所要面对的三个关键的设计挑战是选择最佳的驱动架构、多灯驱动、灯频和脉冲调光频率控制。
本文对四种常用驱动架构进行了对比分析，并提出多灯设计中解决亮度不均以及驱动频率可能干扰画面等问题的方法，并给出基于DS3984/DS3988的电路方案。
液晶显示器(LCD)正在成为电视的主流显示技术。
LCD面板实际上是电子控制的光阀，需要靠背光源产生可视的图像，LCD电视通常用冷阴极荧光灯提供光源。
其他背光技术，例如发光二极管也受到一定的重视，但由于成本过高限制了它的应用。
由于LCD电视是消费品，压倒一切的设计考虑是成本—当然必须满足最低限度的性能要求。
驱动背光灯的CCFL逆变器不能明显缩短灯的寿命。
此外，由于要用高压驱动，安全性也是一个必须考虑的因素。
LCD电视应用中，驱动多个CCFL时所要面对的三个关键的设计挑战是：挑选最佳的驱动架构；多灯驱动；灯频和脉冲调光频率的严格控制。
挑选最佳的驱动架构可以用多种架构产生驱动CCFL所需的交流波形，包括Royer(自振荡，self-oscillating)、半桥、全桥和推挽。
表1详细归纳了这四种架构各自的优缺点。
1. Royer架构Royer架构(图1)的最佳应用是在不需要严格控制灯频和亮度的设计中。
由于Royer架构是自振荡设计，受元件参数偏差的影响，很难严格控制灯频和灯电流，而这两者都会直接影响灯的亮度。
因此，Royer架构很少用于LCD电视，尽管它是本文所述四种架构中最廉价的。
图1：Royer驱动器简单，但不太精确。
2．全桥架构全桥架构最适合于直流电源电压非常宽的应用(图2)，这就是几乎所有笔记本PC都采用全桥方式的原因。
在笔记本中，逆变器的直流电源直接来自系统的主直流电源，其变化范围通常在7V(低电池电压)至21V(交流适配器)。
有些全桥方案要求采用p沟道MOSFET，比n沟道MOSFET更贵。
LCD基本电路原理分析
LCD基本电路原理分析LCD（液晶显示器）的基本电路原理可以分为电压驱动和信号驱动两种类型。
1.电压驱动液晶显示器电路原理电压驱动液晶显示器主要由液晶元件、触摸层、驱动电路和控制电路等组成。
液晶元件:液晶单元是液晶显示器的核心部件，由两片平行排列的玻璃基板封装起来，两片基板上分别涂有透明的导电层，并在中间加入液晶材料。
液晶材料是一种有机化合物，其分子结构可以根据电场的变化而改变排列状态，从而控制光的透过程度。
驱动电路:驱动电路负责给液晶单元提供所需的电场。
在横向和纵向各涂一层透明导电层，并根据屏幕的分辨率设计导电线网状结构。
通过外部的驱动电源分别给纵向和横向的导电层施加电压，形成一个均匀的电场。
控制电路:控制电路接收到来自计算机或者其他信号源的图像信号，将图像信号转换为控制电压并传输给驱动电路。
同时还会接收用户的输入指令，如触摸屏的触摸操作。
2.信号驱动液晶显示器电路原理信号驱动液晶显示器与电压驱动液晶显示器相比，最大的区别是信号驱动液晶显示器不需要驱动电路。
它的驱动原理利用了TFT（薄膜晶体管）。
TFT:TFT是一种特殊的薄膜晶体管，可用于控制像素点的亮度和颜色。
每个像素点都有一个对应的TFT，单个像素点由三个互相组合的TFT组成，分别对应红、绿、蓝三个颜色通道。
这样就能够分别控制每个像素点的亮度和颜色输出。
信号驱动液晶显示器使用TFT作为驱动元件，通过控制TFT的导通与截止状态，从而控制液晶分子的排列，实现亮度和颜色的输出。
计算机或者其他信号源通过信号线向TFT传输图像信号，控制TFT的导通与截止，从而控制每个像素点的亮度和颜色。
总结起来，LCD的基本电路原理分为电压驱动和信号驱动两种类型。
电压驱动液晶显示器需要驱动电路提供均匀的电场给液晶单元，而信号驱动液晶显示器通过TFT控制液晶分子的排列，实现亮度和颜色的输出。
无论是哪种驱动方式，控制电路都起着传输图像信号和接收用户输入指令的作用。
液晶显示屏背光驱动集成电路工作原理
对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法（此文为技术探讨）在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。
什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。
图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。
这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。
重新编排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。
每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。
这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。
也是一个独立的整体。
这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。
LCD显示屏的器件选择和驱动电路设计说明
LCD显示屏的器件选择和驱动电路设计如何实现LCD平板显示屏驱动电路的高性能设计是当前手持设备设计工程师面临的重要挑战。
本文分析了LCD显示面板的分类和性能特点，介绍了LCD显示屏设计中关键器件L DO和白光LED的选择要点，以及电荷泵LED驱动电路的设计方法。
STN-LCD彩屏模块的内部结构如图1所示，它的上部是一块由偏光片、玻璃、液晶组成的LCD屏，其下面是白光LED和背光板，还包括LCD驱动IC和给LCD驱动IC提供一个稳定电源的低压差稳压器(LDO)，二到八颗白光LED以及LED驱动的升压稳压IC。
STN-LCD彩屏模块的电路结构如图2所示，外来电源Vcc经LDO降压稳压后，向LCD驱动IC如S6B33BOA提供工作电压，驱动彩色STN-LCD的液晶显示图形和文字；外部电源Vcc经电荷泵升压稳压，向白光LED如NACW215/NSCW335提供恒压、恒流电源，LED的白光经背光板反射，使LCD液晶的65K色彩充分表现出来，LED的亮度直接影响LCD色彩的靓丽程度。
LCD属于平板显示器的一种，按驱动方式可分为静态驱动(Static)、单纯矩阵驱动(Simple Matrix)以及有源矩阵驱动(Active Matrix)三种。
其中，单纯矩阵型又可分为扭转式向列型(Twisted Nematic，TN)、超扭转式向列型(Super Twisted Nematic，STN)，以及其它无源矩阵驱动液晶显示器。
有源矩阵型大致可区分为薄膜式晶体管型(ThinFilmTr ansistor，TFT)及二端子二极管型(Metal/Insulator/Metal，MIM)两种。
TN、STN及TFT型液晶显示器因其利用液晶分子扭转原理的不同，在视角、彩色、对比度及动画显示品质上有优劣之分，使其在产品的应用范围分类亦有明显差异。
以目前液晶显示技术所应用的范围以及层次而言，有源矩阵驱动技术是以薄膜式晶体管型为主流，多应用于笔记本电脑及动画、影像处理产品；单纯矩阵驱动技术目前则以扭转向列以及STN为主，STN液晶显示器经由彩色滤光片(colorfilter)，可以分别显示红、绿、蓝三原色，再经由三原色比例的调和，可以显示出全彩模式的真彩色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Gate IC 驱动
電壓
Gate1 Gate2
電壓波形圖
畫面更新頻率約為60Hz (16.67 ms)
Gate599 Gate600
第N-1個畫面
第N個畫面
第N+1個畫面
Blanking
Gate IC 相關訊號與訊號
CPV: Gate内部移位寄存器所需之clock. STV:使Gate输出的触发讯号 OE:为High时,所有Gate output为Low.(避免同时开启两条Gate line) XON:为Low时,所有Gate output为High.(关机时清除所有
现在我们量产的架构---Samsung 46寸
1.T-CON与主IC集成在一块, 省一颗T-CON的钱(主IC的价 格略有上升) 2.主板与Source板的连接线用 FFC线(比LVDS便宜)
80 PIN FFC X 2 转接板 PGAMMA
VCOM OP
PMU
BL Driver
64 PIN FFC
接着关闭第一行，电压已经固定，所以显示颜色也已固定。开启第二行， 其余仍保持关闭。依此类推，可完成整个画面之显示。
颜色深度(Color depth)：LCD可显示的颜色数目
Gray Scale 0 Red Green Blue White
8
16
24
32
40
48
56
63
对6 bit显示器而言, 共可以显示26x 26x 26= 262,144 对8bit显示器而言, 共可以显示28x 28x 28 = 16,777,216
----
---++++ Vpixel (TFT侧电极) 正极性驱动 Vpixel > Vcom
++++ ---Vpixel 负极性驱动 Vpixel < Vcom
面板的各种极性变换方式
1.为什么需要极性变换 由于液晶分子还有一种特性,就是不能够一直固定在某一个电压不变, 不然 时间久了, 你即使将电压取消掉, 液晶分子会因为特性的破坏, 而无法再因应电 场的变化来转动, 以形成不同的灰阶. 所以每隔一段时间, 就必须将电压恢复原 状, 以避免液晶分子的特性遭到破坏. 2.怎么进行极性变换 显示电压就分成了两种极性, 一个是正极性, 而另一个是负极性. 当显示 电极的电压高于common电极电压时, 就称之为正极性. 而当显示电极的电 压低于common电极的电压时, 就称之为负极性
STV Pull-up Control Circuit
1 stage GOP
Pull-up Output Circuit Pull-down Output Circuit Pull-up Output Circuit Pull-down Output Circuit Pull-up Output Circuit Pull-down Output Circuit GL1
: 一帧画面的起始信号,频率为60Hz； : 数据从源驱动器到显示屏的输出信号，周期为 1行频，周期为14.8us方波； POL : 数据即行反转信号，为了防止液晶老化，而在液 晶上的电压要求反转，频率为60Hz方波； CPV1,2,3: 栅的移动信号，周期是3倍行频44.4us方波。 STV TP
Timing Controller（集成在MS801T 主机芯片上）
T/CON的定义： T/CON : Timing Controller的缩写 从Video Card出来的要在TFT-LCD显示屏上显示的数据 在 TCON 中经过变换生成显示的数据信号和驱动器的控制信号
T/CON输入输出信号： 1.LVDS (Low Voltage Differential Signaling) TCON 输出信号： 1. 2Ports/6 Pairs/ 8 bits Mini-LVDS; 2. 控制信号STV,TP, POL,CPV1，CPV2，CPV3; 3. I2C 总线设备控制读写信号:SDA ,SCL,WP
OD (Over drive)
OD (Over drive)
OD (Over drive)
面板驱动
面板驱动
Source IC 驱动
Source driver --- Half AVDD
半压电路，其实就是在AVDD to GND之间再建立一个电压准位置，同时降低压差， 减少电流，从而降低Source driver温度。 这个电压准位的选择一般是介于组成白电压的两个电压之间。这个电压可以用电阻 分压的方式取得，但是必须经过OP将电流放大，才能满足driver需求；或是通过 Buck电路来得到此值。
•
1080
偏光板Polarizer
液晶分子可改变光的极化状态，穿过扭曲液晶时，光线被液晶分子扭转 90度。通过TFT电压控制开关来控制液晶分子两端的电压，不同压差下有不同 穿透率，极化程度也相应改变，从而达到控制光线的强弱的目的。
彩色滤光片
彩色滤光片为液晶显示器彩色化的关键组件,透过彩色滤光 片才能使高灰阶的液晶显示器达到全彩色化,所以彩色滤光片之作用在 于利用滤光的方式产生RGB三原光,再将三原光以不同的强弱比例混合 而呈现各种色彩,使LCD显示出全彩.
.
29.7us
17.3us
2.7us
14.8us
41.7us
3.3V
2.7us
17.3us 29.6us 41.7us 2.7us 20us 41.7us 41.7us
GOP #1
RESET
GL1
Pull-down Control Circuit
CARRY GL2
GOP #2
RESET CARRY
Pull-up Control Circuit Pull-down Control Circuit Pull-up Control Circuit Pull-down Control Circuit
面板的各种极性变换方式 Common电极的电压是一直固定不变驱动方式
Common电极的电压是一直固定不动的, 而显示电极的电压却是依照其灰阶的不 同, 不停的上下变动
面板的各种极性变换方式
为了达到极性不停变换这个目的, 我们也可以让common电压不停的变动, 同样也 可以达到让Clc两端的压差绝对值固定不变, 而灰阶也不会变化的效果, 而这种方 法, 就是图6所显示的波形变化. 这个方法只是将common电压 一次很大, 一次很 小的变化. 当然啦, 它一定要比灰阶中最大的电压还大, 而电压小的时候则要比灰 阶中最小的电压还要小才行. 而各灰阶的电压与图5中的一样, 仍然要一次大一次 小的变化.
做个转向的动作
加电压后转向改变
液晶亮度的控制原理
光源
垂直偏光板
玻璃电极
液晶
玻璃电极
水平偏光板
Scan G Data S D
三. TFT-LCD 显示原理
TFT结构
S1
S2
S3
Sn-1 Sn
G1
G2 G3 TFT Source 线 Gate线 液晶电容 储存电容
Gm-1
Gm
dot
Pixel
每个像素均由三种 颜色红(R)绿(G)蓝 (B)的小光点(dot) 构成
True color
256 color
整块面板的等效电路
16.67ms/Vtt(1125)=14.8 us
Cs(storage capacitor)储存电容的架构
液晶极性反转驱动
•液晶必须以交流信号驱动 •长时间维持某一极性,液晶分子可能受到破坏
VCOM (CF側電極) ---++++
VCOM ++++
圖像顯示原理
電腦顯示之圖像均是由一個個的像素(pixel)構成
混色效果 分别控制RGB dot亮度，自由组成各种图案
三角形越大所能显示的颜色越丰富
TFT LCD的显示方式
Scan Line
ON OFF
TFT
玻璃电极 OFF
OFF
Data Line
先开启第一行，其余关闭。
OFF
ON
OFF
OFF
TFT LCD显示器面板
Polarizer 偏光板 LC cell CF TFT Polarizer 偏光板 PCBA Light Guide（导光板） Led Light Bar
TFT LCD相关名词
• LC：Liquid Crystal液态晶体。 • CF：Color Filter彩色滤光片。分R、G、B三种颜 色 的滤光片。 • B/L：Back light背光。 • L/G：Light Guide导光板。 • data line:数据线，进行数据的传输。 • scan line :扫描线，控制TFT的开关。 控制TFT上的电晶 体是on/off。On时，资料可以传 输；off时，资料不能传 1920 输。
信号输出到Open-Cell 上的 X-Board,驱动Panel
二 TFT-LCD 基础知识
TFT LCD 的相关知识
• TFT LCD：Thin Film Transistor Liquid Crystal Display 超薄膜晶体管液晶显示器 和传统的CRT比较，优点如下： 1.体积小，重量轻，耗电量小； 缺点： 1.响应速度慢，运动图像拖尾； 2.操作温度范围有限制； 3.需要背光源。
source data) VGH:TFT-LCD turn on voltage VGL:TFT-LCD turn off voltage VDD: Digital power
Gate driver輸出波形圖
Gate Drive 硬體架構
Gate IC驱动
一、 GOA Circuit (1)
