钢筋锈蚀电位的检测与判定要点
钢筋锈蚀电位的检测与判定
第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm ×30cm、20cm×10cm。
测点位置距构件边缘应大于5cm，一般不宜少于20个测点。
（3）、当一个测区存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
钢筋锈蚀电位的检测与判定
钢筋锈蚀电位的检测与判定第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（2）按照表6-6的规定判断混凝土中钢筋发生锈蚀的概率或钢筋正在发生锈蚀的锈蚀活动程度。
结构混凝土中钢筋锈蚀电位的判定标准表6-6评定标定值电位水平（mV）钢筋状态1 0～-200 无锈蚀活动性或锈蚀活动性不确定2 -200～-300 有锈蚀活动性，但锈蚀状态不确定，可能坑蚀3 -300～-400 锈蚀活动性较强，发和锈蚀概率大于90%4 -400～-500 锈蚀活动性强，严重锈蚀可能性极大5 ＜-500 构件存在锈蚀开裂区域注：①表中电位水平为采用铜/硫酸铜电极时的量测值。
②混凝土湿度对量测值有明显影响，量测时构件应为自然状态，否则误差较大。
第四节结构混凝土中氯离子含量的测定与评定一、概述混凝土中氯离子可引起并加速钢筋的锈蚀；硫酸盐（SO42-）的侵入可使混凝土成为易碎松散状态，强度下降；碱的侵入（K+、Na+）在集料具有碱活性时，可能引起碱—集料反应破坏。
浅析混凝土钢筋锈蚀现场检测及判定
浅析混凝土钢筋锈蚀现场检测及判定摘要:在工程建设中，混凝土钢筋的应用是十分广泛的，但钢筋锈蚀现象也同样引起了人们的关注。
钢筋的锈蚀直接影响着钢筋混凝土结构耐久性和安全性，因此，如何确保钢筋锈蚀的检测准确性显得尤为重要。
本文就钢筋锈蚀现场检测及判定标准进行探讨。
关键词:混凝土；钢筋锈蚀；检测仪；现场检测；方法；判定标准在建筑施工行业，混凝土钢筋是用途最广，用量最大的建筑材料之一，但钢筋锈蚀也是一个比较普遍、并且严重威胁结构安全的耐久性问题。
因此，通过对钢筋锈蚀的正确检测与评价,使施工方对构件的剩余使用寿命和可能的维修提供十分重要的数据和建议。
建筑工程中常用的检测方法有分析法和物理法，但效果都不理想。
而近几年发展的运用电化学技术制造的一种钢筋锈蚀检测仪用于现场检测，具有体积小,重量轻,便于携带,数据处理完全自动化的特点,在检测中取得很好的效果。
1混凝土中钢筋锈蚀的现场检测1.1检测仪的检测原理检测仪采用了线性极化技术,即直流极化电阻法.在钢筋的锈蚀电动势Ec附近,对待测体系施加小量的极化电流ΔI,将会引起电动势的变化ΔE。
由于极化量很小,故ΔI/ΔE相当于在锈蚀电势附近的极化曲线斜率,即∕（1）RP或dE∕dI称为极化电阻.在Ec附近,ΔE和ΔI的关系往往是线性的,即dE∕dI 为常数(故称“线性极化法”)。
RP的值通过Stern-Geary常数的常数B与Ic相联系,即（2）根据极化曲线的特征,B值取决于阳极和阴极极化曲线的Tafel线斜率(分别用kA和kK表示),即(3)大量工程实践表明,埋在混凝土中的钢筋处于活态时,B=26mV；处于钝态时,B=52mV.检测仪计算时,采用Stern公式.当钢筋锈蚀状态尚属未知,B值一概用26mV时,检测Ic固有的最大误差为2,在精度容许范围内。
检测时的混凝土电阻率公式为ρ=2RD(4)其中:R为用传感器不锈钢辅助电极和被测钢筋之间的电阻,kΩ；D为传感器辅助电极的直径,cm。
钢筋锈蚀电位的检测与判定要点
第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm ×30cm、20cm×10cm。
测点位置距构件边缘应大于5cm，一般不宜少于20个测点。
（3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
探究建材检测中混凝土钢筋锈蚀的检测要点

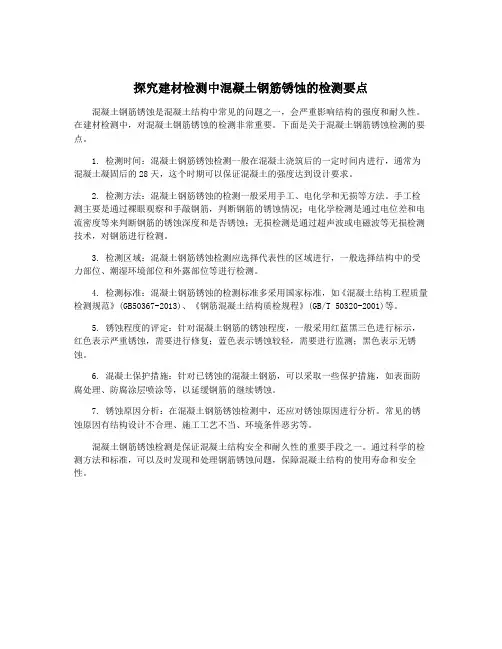

探究建材检测中混凝土钢筋锈蚀的检测要点混凝土钢筋锈蚀是混凝土结构中常见的问题之一，会严重影响结构的强度和耐久性。
在建材检测中，对混凝土钢筋锈蚀的检测非常重要。
下面是关于混凝土钢筋锈蚀检测的要点。
1. 检测时间：混凝土钢筋锈蚀检测一般在混凝土浇筑后的一定时间内进行，通常为混凝土凝固后的28天，这个时期可以保证混凝土的强度达到设计要求。
2. 检测方法：混凝土钢筋锈蚀的检测一般采用手工、电化学和无损等方法。
手工检测主要是通过裸眼观察和手敲钢筋，判断钢筋的锈蚀情况；电化学检测是通过电位差和电流密度等来判断钢筋的锈蚀深度和是否锈蚀；无损检测是通过超声波或电磁波等无损检测技术，对钢筋进行检测。
3. 检测区域：混凝土钢筋锈蚀检测应选择代表性的区域进行，一般选择结构中的受力部位、潮湿环境部位和外露部位等进行检测。
4. 检测标准：混凝土钢筋锈蚀的检测标准多采用国家标准，如《混凝土结构工程质量检测规范》(GB50367-2013)、《钢筋混凝土结构质检规程》(GB/T 50320-2001)等。
5. 锈蚀程度的评定：针对混凝土钢筋的锈蚀程度，一般采用红蓝黑三色进行标示，红色表示严重锈蚀，需要进行修复；蓝色表示锈蚀较轻，需要进行监测；黑色表示无锈蚀。
6. 混凝土保护措施：针对已锈蚀的混凝土钢筋，可以采取一些保护措施，如表面防腐处理、防腐涂层喷涂等，以延缓钢筋的继续锈蚀。
7. 锈蚀原因分析：在混凝土钢筋锈蚀检测中，还应对锈蚀原因进行分析。
常见的锈蚀原因有结构设计不合理、施工工艺不当、环境条件恶劣等。
混凝土钢筋锈蚀检测是保证混凝土结构安全和耐久性的重要手段之一。
通过科学的检测方法和标准，可以及时发现和处理钢筋锈蚀问题，保障混凝土结构的使用寿命和安全性。
混凝土中钢筋锈蚀程度检测技术规程

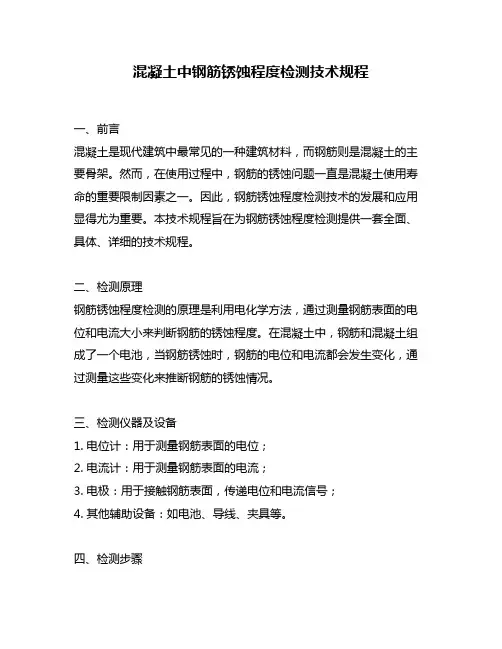

混凝土中钢筋锈蚀程度检测技术规程一、前言混凝土是现代建筑中最常见的一种建筑材料，而钢筋则是混凝土的主要骨架。
然而，在使用过程中，钢筋的锈蚀问题一直是混凝土使用寿命的重要限制因素之一。
因此，钢筋锈蚀程度检测技术的发展和应用显得尤为重要。
本技术规程旨在为钢筋锈蚀程度检测提供一套全面、具体、详细的技术规程。
二、检测原理钢筋锈蚀程度检测的原理是利用电化学方法，通过测量钢筋表面的电位和电流大小来判断钢筋的锈蚀程度。
在混凝土中，钢筋和混凝土组成了一个电池，当钢筋锈蚀时，钢筋的电位和电流都会发生变化，通过测量这些变化来推断钢筋的锈蚀情况。
三、检测仪器及设备1. 电位计：用于测量钢筋表面的电位；2. 电流计：用于测量钢筋表面的电流；3. 电极：用于接触钢筋表面，传递电位和电流信号；4. 其他辅助设备：如电池、导线、夹具等。
四、检测步骤1. 准备工作：清理被检测的钢筋表面，去除灰尘和油污等杂质，使钢筋表面光洁；2. 安装电极：将电极与被检测的钢筋表面紧密接触，保证电极表面与钢筋表面没有空气隙缝；3. 连接仪器：将电位计和电流计连接到电极上，根据仪器使用说明进行调试；4. 测量数据：在稳定状态下，记录电位和电流数据，根据数据计算出钢筋的腐蚀速率和锈蚀程度；5. 结果分析：根据测量数据分析钢筋的锈蚀情况，评估钢筋的使用寿命和安全性。
五、注意事项1. 检测时应保持钢筋表面干燥，避免水分影响检测结果；2. 在进行电位和电流测量时，应避免外界电磁干扰；3. 检测仪器和设备必须经过校准和检验，确保测量结果的准确性；4. 在进行检测前，应对仪器和设备进行检查，确保其正常运行；5. 检测结果需要进行数据处理和分析，应按照技术规范进行评估。
六、结论钢筋锈蚀程度检测是混凝土使用寿命评估的重要手段，通过电化学方法可以较为准确地评估钢筋的锈蚀情况，为混凝土使用寿命评估提供了可靠的依据。
在检测过程中，应注意操作规范和安全，确保检测结果的准确性和可靠性。
钢筋锈蚀电位的检测与判定
钢筋锈蚀电位的检测与判定第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm×30cm、20cm×10cm。
测点位置距构件边缘应大于5cm，一般不宜少于20个测点。
（3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
混凝土中钢筋锈蚀检测标准
混凝土中钢筋锈蚀检测标准一、前言混凝土结构作为建筑物的主要构件之一，在长期使用过程中，由于受到环境因素的影响，钢筋会发生锈蚀现象，从而对混凝土结构的强度和稳定性产生影响。
因此，对于混凝土中钢筋锈蚀现象的检测成为了一项非常重要的工作。
本文将对混凝土中钢筋锈蚀检测的标准进行详细的介绍。
二、钢筋锈蚀检测标准的分类1.视觉检测标准视觉检测是混凝土中钢筋锈蚀检测的最基本方法，其标准主要包括以下几个方面：（1）钢筋表面存在锈蚀现象的区域面积占整个钢筋表面的百分比。
（2）钢筋表面存在锈蚀现象的程度，包括轻微、中度和严重三个等级。
（3）钢筋表面存在锈蚀现象的部位，包括钢筋的头部、中部和尾部等不同位置。
2.电化学检测标准电化学检测是一种非常精确的钢筋锈蚀检测方法，其标准主要包括以下几个方面：（1）钢筋的腐蚀电位，用来判断钢筋是否处于腐蚀状态。
（2）钢筋表面的极化电流，用来判断钢筋表面的锈蚀程度。
（3）钢筋周围混凝土的电导率，用来判断混凝土的含水量和密实度等指标。
3.无损检测标准无损检测是一种非破坏性的检测方法，其标准主要包括以下几个方面：（1）声波检测，用来判断混凝土中的裂缝和空洞等情况。
（2）超声波检测，用来判断混凝土中的钢筋的位置和数量等指标。
（3）磁粉检测，用来判断混凝土中钢筋的腐蚀情况。
三、钢筋锈蚀检测标准的具体内容1.视觉检测标准的具体内容（1）钢筋表面存在锈蚀现象的区域面积占整个钢筋表面的百分比。
对于混凝土中的钢筋，其表面存在锈蚀现象的面积占整个钢筋表面的百分比应该小于1%。
当钢筋表面存在锈蚀现象的面积占整个钢筋表面的百分比大于1%时，需要进一步采取措施进行处理，以防止钢筋的进一步腐蚀。
（2）钢筋表面存在锈蚀现象的程度，包括轻微、中度和严重三个等级。
对于钢筋表面存在轻微锈蚀现象的情况，其表面的颜色应该是淡红色或者是淡黄色，且表面不能有明显的凹凸不平的情况。
对于钢筋表面存在中度锈蚀现象的情况，其表面的颜色应该是深红色或者是棕色，表面可能有一定的凹凸不平的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO、CaSO还会与水尼水化43产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求2的导线。
150m，一般选择截面积大于0.75mm3、导线：导线总长不应超过4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm个测20，一般不宜少于5cm。
测点位置距构件边缘应大于10cm×20cm、30cm×．点。
（3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
电极前端浸湿，读数前湿润混凝土表面。
4、铜/硫酸铜电极的准备。
5、测量值的采集测点读数变动不超过2mV，可视为稳定。
重复测读的差异不超过10mV。
五、钢筋锈蚀电位的一般判定标准（1）、在对已处理的数据（已进行温度修正）进行判读之前，按惯例将这些数据加以负号，绘制等电位图，然后进行判读。
（2）按照表6-6的规定判断混凝土中钢筋发生锈蚀的概率或钢筋正在发生锈蚀的锈蚀活动程度。
结构混凝土中钢筋锈蚀电位的判定标准表6-6评定标定值电位水平（mV）钢筋状态1 0～-200 无锈蚀活动性或锈蚀活动性不确定2 -200～-300 有锈蚀活动性，但锈蚀状态不确定，可能坑蚀90%注：①表中电位水平为采用铜/硫酸铜电极时的量测值。
②混凝土湿度对量测值有明显影响，量测时构件应为自然状态，否则误差较大。
第四节结构混凝土中氯离子含量的测定与评定一、概述2-）的侵入可使混凝（SO混凝土中氯离子可引起并加速钢筋的锈蚀；硫酸盐4++）在集料具有碱活性时，、土成为易碎松散状态，强度下降；碱的侵入（KNa可能引起碱—集料反应破坏。
二、结构混凝土中氯离子含量的测定方法（1）、氯离子含量的测定方法：实验室化学分析法和滴定条法。
滴定条法可在现场完成氯离子含量的测定。
（2）、混凝土中的氯离子含量，可采用现场按混凝土不同深度取样。
（3）、氯离子含量测定应根据构件的工作环境条件及构件本身的质量状况确定测区。
三、取样1、混凝土粉末分析样品的取样部位和数量（1）、分析样品的取样部位可参照钢筋锈蚀电位测试测区布置原则确定。
（2）、测区的数量应根据钢筋锈蚀电位检测结果以及结构的工作环境条件确定。
（3）、每一测区取粉的钻孔数量不宜少于3个，取粉孔可与碳化深度测量孔合并使用。
（4）、测区、测孔应统一编号。
、取样方法2．（1）、使用直径20mm以上的冲击钻在混凝土表面钻孔。
（2）、钻孔取粉应分层收集，一般深度间隔可取3mm、5mm、10mm、15mm、20mm、25mm、50mm等。
（3）、钻孔深度使用附在钻头侧面的标尺杆控制。
（4）、用一硬塑料管和塑料袋收集粉末。
（5）、同一测区不同孔相同深度的粉末可收集在一个塑料袋内，质量不应少于25g。
四、滴定方法（1）、将采回的样品过筛，去掉其中较大的颗粒。
（2）、将样品置于105℃±5℃烘箱内烘2h，冷却至定温。
（3）、称取5g样品粉末（准确度优于±0.1g）放入烧杯中。
（4）、缓慢加入50mlL（1.0mol,HNO）并彻底搅拌直至嘶嘶声停止。
3（5）、用石蕊试纸检查溶液是否呈酸性（石蕊试纸变红），如果不呈酸性，再加入适量硝酸。
（6）、加入约5g无水碳酸钠（NaCO）。
32（7）、用石蕊试纸检查溶液是否呈中性（石蕊试纸不变）；否则，再加入少量无水碳酸钠直至溶液呈中性。
（8）、用过滤纸做一锥斗加入液体。
（9）、当纯净的溶液渗入锥头后，把滴定条插入液体中。
（10）、待到滴定条顶端水平黄色细和转变成蓝色，取出滴定条并顺着由上至下的方向将其擦干。
（11）、读取滴定条颜色变化处的最高值，然后，在该批滴定表中查出反对应的氯离子含量值，此值是以百万分之几表示的。
．（12）、如果使用样品质量不是5g或使用过量的硝酸，则应按式下式修正百分比含量。
a?b氯离子百分含量?c10000—查表所得的值；式中：a b—硝酸体积（ml）； c—样品质量（g）。
五、试验室化学分析法 1、混凝土中游离氯离子含量的测定）、适用范围（1 测定硬化混凝土中砂浆的游离氯离子含量。
）所需化学药品（2、酚酞（以上均为化学纯）硝酸银、1.84硫酸（相对密度）、酒精（95%）、铬酸钾、氯化钠（分析纯）。
、试剂配制（3）、试验步骤（4）①样品处理℃5℃±筛，然后置于1050.63mm取混凝土中的砂浆约30g，研磨至全部通过质）,0.01g2h烘箱中加热，取出后放入干燥器冷却至室温。
称取20g（精确至～（量为g，置于三角烧瓶中并加入200mlV3）蒸馏水，塞紧瓶塞，剧烈振荡1 。
，浸泡2min24h，置于两个三角烧瓶中，）（②将上述试样过滤。
用移液管分别吸取滤液20mlV4滴酚酞，使溶液呈微红色，再用稀硫酸中和至无色后，加铬酸钾指示剂各加2滴，立即用硝酸银溶液滴定至呈砖红色。
记录所消耗的硝酸银毫升数20～10．（V5）。
（5）试验结果计算游离氯离子含量按下式计算：NV?0.0354552100%??P VV/?G34式中:P—砂浆样品游离氯离子含量(%); N2—硝酸银标准溶液的当量浓度;G—砂浆样品重(g);V3—浸样品的水重(ml);V4—每次滴定时提取的滤液量(ml);V5—每次滴定时消耗的硝酸银溶液(ml);0.03545—氯离子的毫克当量.2、混凝土中氯离子总含量，其中包括已和水泥结合的氯离子量。
1）、适用范围测定混凝土中砂浆的氯离子总含量，其中包括已和水泥结合的氯离子量。
2）、基本原理用硝酸将含用氯化物的水泥全部溶解，然后在硝酸溶液中，用倭尔哈德法来测定氯化物含量。
倭尔哈德法是在硝酸溶液中加入过量的AgNO 标准溶液，使氯离3子完全沉淀在上述溶液中，用铁矾作指示剂；将过量的硝酸银用KCNS标准溶液滴定。
3）、化学试剂氯化钠、硝酸银、硫氰酸钾、硝酸、铁矾、铬酸钾（以上均为化学纯）。
4）、试验步骤、试剂配置）1（．（2）、混凝土试样处理和氯离子测定步骤①取适量的混凝土试样（约40g）用小锤子仔细除去混凝土试样中石子部分，保存砂浆，把砂浆研碎成粉状，置于105℃±5℃烘箱中加热2h，取出后放入干燥器冷却至室温，用感量为0.01g天平称取10～20g砂浆试样倒入三角锥瓶。
②用容量瓶盛100ml稀硝酸（按体积比为浓硝酸：蒸馏水=15：85）倒入盛有砂浆试样的三角锥瓶内，盖上瓶塞，防止蒸发。
③砂浆度样浸泡一昼夜左右（以水泥全部溶解为度），期间应摇动三角锥瓶，然后用滤纸过滤，除去沉淀。
④用移液管准确量取滤液20ml两份，置于三角锥瓶，每份由滴定管加入硝酸银溶液约20ml（可估算氯离子含量的多少而酌量增减），分别用硫氰酸钾溶液滴定。
滴定时激烈摇动溶液，当滴至红色能维持5～10s不退色即为终点。
5）、试验结果计算氯离子总含量按下式计算：0.03545(NV?NV11100%??P GV/V32式中:P—砂浆样品氯离子总含量(%);N—硝酸银标准溶液的当量浓度;V—加入滤液试样中的硝酸银标准溶液(ml)N1—硫氰酸钾标准溶液的物质的量浓度;V1—加入滤液试样中的硫氰酸钾标准溶液(ml)V2—每次滴下时提取的滤液量(ml)V3—浸样品的水重(ml);0.03545—氯离子的毫克当量.六、氯离子含量的评判标准．根据每一取样层氯离子含量的测定值，作出氯离子含量的深度分布曲线。
结构混凝土中氯离子含量的评判标准（占水泥含量的百分比）会诱发钢筋锈有可能诱发钢筋钢筋锈蚀活化不确定很小诱发钢筋锈蚀的可能性蚀锈蚀5132评定标度值4第五节混凝土中钢筋分布及保护层厚度的检测一、应用范围混凝土中钢筋保护层厚度的检测针对主要承重构件或承重构件的主要受力部位，或钢筋锈蚀电位试结果表明钢筋可能锈蚀活化的部位。
用于估测混凝土中钢筋的位置，深度和尺寸。
二、检测方法及处理（1）、检测方法：（2）：检测原理：仪器探头产生一个电磁场，当某条钢筋或其他金属物体位于这个电磁场内时，会引起这个电磁场磁力的改变，造成局部电磁场强度的变化。
电磁场强度的变化和金属物大小与探头距离存在一定的对应关系。
如果把特定尺寸的钢筋和所要调查的材料进行适当的标定，通过探头测量并由仪表显示出来这种对应关系，即可估测混凝土中钢筋位置、深度和尺寸。
三、仪器技术要求1、检测仪器一般包含探头、仪表和连接导线，仪表可进行模拟或数字的指示输出，较先进的仪表还具有图形显示功能。
120mm、仪器的保护层测量范围应大于2．3、适用的钢筋直径范围应为φ6～φ50。
四、仪器的标定（1）、钢筋保护层测试仪使用期间的标定校准应使用专用的标定块。
（2）、标定块由一根φ16的普通碳素钢筋垂直浇铸在长方体无磁性的塑料块内，使钢筋距四个侧面分别为15mm、30mm、60mm、90mm。
五、操作程序1、混凝土结构钢筋分布状况调查的范围2、测区布置原则（1）、按单个构件检测时，应根据尺寸大小，在构件上均匀布置测区，每个构件上的测区数不应少于3个。
（2）、对于最大尺寸大于5m的构件，应适当增加测区数量。
（3）、测区应均匀分布，相邻两测区的间距不宜小于2m。
（4）、对构件上每一测区应检测不少于10个测点。
3、测量步骤（1）、测试前应了解有关图纸资料，以确定钢筋的种类和直径。
（2）、测区内确定钢筋的位置与走向（3）、保护层厚度的测读：将传感器置于钢筋所在位置正上方，并左右稍稍移动，读取仪器显示最小值即为该处保护层厚度。
