天然气管道输送、运行工艺流程
天然气集输工艺流程
1
2
四、气田集输站场工艺流程
*
图 3—3 常温分离单井集气站原理流程图(一)
1——从井场装置来的采气管线；2—天然气进站截断阀；3—天然气加热炉；4——分离器压力调控节流阀; 5——气、油、水三相分离器； 6——天然气孔板计量装置； 7——天然气出站截断阀;8——集气管线； 9——液烃(或水)液位控制自动放液阀；10——液烃(或水)的流量计; 11——液烃(或水)出站截断阀； 12——放液烃管线； 13——水液位控制自动放液阀； 14——水流量计； 15——水出站截断阀； 16——放水管线。
*
气田集输流程的制定
制定集输流程应遵循的技术准则 国家各种技术政策和安全法规； 各种技术标准和产品标准，各种规程、规范和规定； 环保、卫生规范和规定。
五、气田集输流程的制定
3．集输系统(包括管网和站场)的布局 集输系统的布局可参考以下原则： (1)在气田开发方案和井网布置的基础上，集输管网和站场应统一考虑综合规划分步实施，应做到既满足工艺技术要求又符合生产管理集中简化和方便生活； (2)产品应符合销售流向要求； (3)三废处理和流向应符合环保要求； (4)集输系统的通过能力应协调平衡； (5)集输系统的压力应根据气田压能和商品气外输首站的压力要求综合平衡确定。
*
四、气田集输站场工艺流程
从高压分离器4的底部出来的游离水和少量液烃通过液位调节阀11进行液位控制，流出的液体混合物计量后经装置截断阀12进入汇液管。汇集的液体进入闪蒸分离器13，闪蒸出来的气体经过压力调节阀14后进入低温分离器9的气相段。闪蒸分离器底部出来的液体再经液位控制阀15，然后进入低温分离器底部液相段。从低温分离器底部出来的液烃和抑制剂富液混合液经液位控制阀16再经流量计17，然后通过出站截断阀进入混合液输送管线送至液烃稳定装置。
天然气管道输送及操作技术
天然气管道输送及操作技术引言天然气是一种重要的能源资源，广泛应用于工业生产、居民供暖以及发电等领域。
为了将天然气从产地输送到消费地，天然气管道成为不可或缺的输送渠道。
本文将介绍天然气管道输送的基本原理和相关的操作技术，帮助读者更好地了解和应用天然气管道系统。
天然气管道输送原理天然气管道输送是基于压缩气体的流体力学原理进行设计和运行的。
天然气通过管道输送时，通过增压站将气体压力增加到一定程度，然后通过管道网路传输到目标地点。
管道设计天然气管道系统的设计需要考虑以下几个方面： 1. 管道材料：常见的管道材料包括钢管、塑料管等。
不同的材料对气体的输送有不同的影响，需要根据实际需要选择合适的管道材料。
2. 管道直径：管道直径决定了管道的输送能力，需要根据实际输送量和压力损失等因素进行合理选择。
3. 增压站：增压站用于将天然气压力增加到设计要求的程度，通常设置在管道中途位置，用于补充输送过程中的压力损失。
4. 安全设备：为了保障天然气管道的安全运行，需要配置安全设备，如压力控制装置、泄漏检测装置等。
操作技术天然气管道的操作技术包括启动和停止管道输送、调节管道压力、维护和保养等。
启动和停止管道输送启动管道输送时，需要采取以下步骤： 1. 检查管道系统的完整性，包括阀门、管道连接是否严密。
2. 打开适当的阀门，允许天然气进入管道系统。
3. 慢慢增加管道压力，直到达到设计要求。
停止管道输送时，需要采取以下步骤： 1. 逐渐减小管道压力，直到关闭天然气供应。
2. 关闭适当的阀门，切断天然气的输送。
调节管道压力管道压力的调节对于天然气输送的稳定和安全至关重要。
操作人员可以通过调节和控制阀门的开度，来实现对管道压力的控制。
维护和保养为了保证天然气管道的长期安全运行，需要进行定期的维护和保养工作。
具体工作包括巡检管道沿线设施、检修和更换老化的部件、清洗管道等。
天然气管道输送的优势和挑战天然气管道输送相比其他能源输送方式具有以下优势： 1. 高效性：天然气管道输送系统能够实现大规模的能源输送，提供稳定可靠的供应。
天然气管道输送、运行工艺流程
天然气管道输送、运行工艺流程简介天然气是一种重要的能源资源，广泛用于家庭、工业和交通领域。
为了将天然气从生产地运送到用户处，需要建设一套完善的天然气管道输送系统，并且制定合理的运行工艺流程。
本文将介绍天然气管道输送的工艺流程，包括压缩、脱硫、调压以及运行管理等内容。
压缩天然气在输送过程中需要经过一系列的压缩工艺，以确保能够高效地输送到目的地。
常见的压缩工艺包括离心压缩机、轴流压缩机和往复式压缩机。
离心压缩机适用于中小规模的压缩站，轴流压缩机适用于大流量的天然气输送，往复式压缩机适用于需要高压的场合。
脱硫天然气中的硫化氢和二氧化碳等有害物质需要进行脱除，以保证天然气的质量和安全性。
常见的脱硫工艺有化学脱硫和物理吸附脱硫。
化学脱硫利用化学反应将硫化氢转化为硫和水，而物理吸附脱硫则利用吸附剂将硫化氢吸附从而去除。
调压在输送过程中，天然气需要经过一系列的调压装置，以将输送的高压天然气调整到用户所需的低压。
调压过程通常采用调压器，根据需求调整出合适的压力，并对天然气进行一定的过滤和监测，确保天然气质量符合标准。
运行管理天然气管道输送的运行管理非常重要，包括对管道的检测、维护和运行监测等工作。
首先，需要定期对管道进行检测，包括检查管道的腐蚀、渗漏等情况。
其次，进行管道的维护和修复工作，及时处理管道出现的问题，并确保其安全运行。
最后，对天然气管道进行实时监测，包括压力、温度等参数的监测，及时发现问题并采取相应的措施。
安全措施天然气管道输送过程中需要采取一系列的安全措施，以确保天然气的安全输送。
首先，管道的设计和施工需要符合相关的安全标准和规范，确保管道的牢固和稳定。
其次，对管道进行全面、定期的检测和维护，防止管道发生泄漏和其他安全事故。
另外，管道周围的安全防护措施也需要做好，包括防火、防爆等措施。
环境保护天然气管道输送过程中需要注重环境保护工作，减少对环境的影响。
首先，要加强对天然气管道周围土地的保护工作，防止土壤污染和土地破坏。

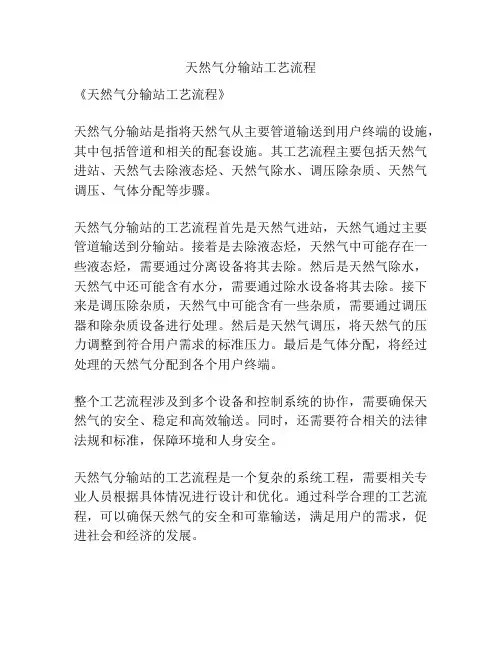

天然气分输站工艺流程
天然气分输站工艺流程
《天然气分输站工艺流程》
天然气分输站是指将天然气从主要管道输送到用户终端的设施，其中包括管道和相关的配套设施。
其工艺流程主要包括天然气进站、天然气去除液态烃、天然气除水、调压除杂质、天然气调压、气体分配等步骤。
天然气分输站的工艺流程首先是天然气进站，天然气通过主要管道输送到分输站。
接着是去除液态烃，天然气中可能存在一些液态烃，需要通过分离设备将其去除。
然后是天然气除水，天然气中还可能含有水分，需要通过除水设备将其去除。
接下来是调压除杂质，天然气中可能含有一些杂质，需要通过调压器和除杂质设备进行处理。
然后是天然气调压，将天然气的压力调整到符合用户需求的标准压力。
最后是气体分配，将经过处理的天然气分配到各个用户终端。
整个工艺流程涉及到多个设备和控制系统的协作，需要确保天然气的安全、稳定和高效输送。
同时，还需要符合相关的法律法规和标准，保障环境和人身安全。
天然气分输站的工艺流程是一个复杂的系统工程，需要相关专业人员根据具体情况进行设计和优化。
通过科学合理的工艺流程，可以确保天然气的安全和可靠输送，满足用户的需求，促进社会和经济的发展。

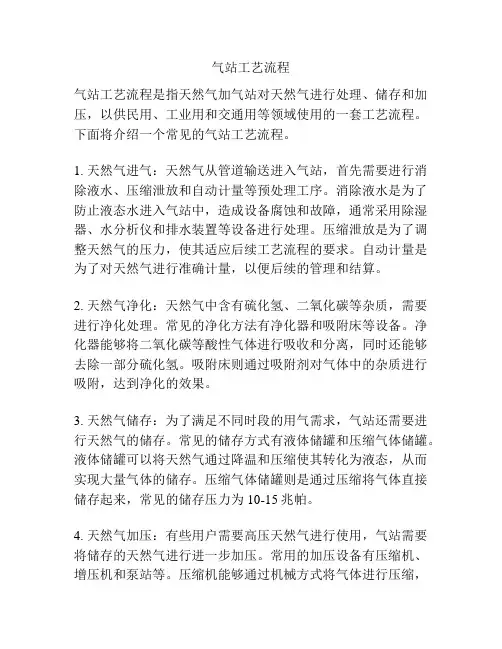

气站工艺流程
气站工艺流程气站工艺流程是指天然气加气站对天然气进行处理、储存和加压，以供民用、工业用和交通用等领域使用的一套工艺流程。
下面将介绍一个常见的气站工艺流程。
1. 天然气进气：天然气从管道输送进入气站，首先需要进行消除液水、压缩泄放和自动计量等预处理工序。
消除液水是为了防止液态水进入气站中，造成设备腐蚀和故障，通常采用除湿器、水分析仪和排水装置等设备进行处理。
压缩泄放是为了调整天然气的压力，使其适应后续工艺流程的要求。
自动计量是为了对天然气进行准确计量，以便后续的管理和结算。
2. 天然气净化：天然气中含有硫化氢、二氧化碳等杂质，需要进行净化处理。
常见的净化方法有净化器和吸附床等设备。
净化器能够将二氧化碳等酸性气体进行吸收和分离，同时还能够去除一部分硫化氢。
吸附床则通过吸附剂对气体中的杂质进行吸附，达到净化的效果。
3. 天然气储存：为了满足不同时段的用气需求，气站还需要进行天然气的储存。
常见的储存方式有液体储罐和压缩气体储罐。
液体储罐可以将天然气通过降温和压缩使其转化为液态，从而实现大量气体的储存。
压缩气体储罐则是通过压缩将气体直接储存起来，常见的储存压力为10-15兆帕。
4. 天然气加压：有些用户需要高压天然气进行使用，气站需要将储存的天然气进行进一步加压。
常用的加压设备有压缩机、增压机和泵站等。
压缩机能够通过机械方式将气体进行压缩，增压机则是通过压缩机和增压器的结合进行加压。
泵站则是将液态天然气通过泵送的方式进行加压。
5. 气体分配：经过加压后的天然气，需要根据不同用户的需求进行分配。
常见的分配方式有管道输送和气瓶充装。
管道输送是指将天然气通过管道输送到用户现场，通常适用于民用和工业用户。
气瓶充装则是将天然气装填到气瓶中，适用于交通运输等需要移动供气的场合。
6. 安全监控：气站设备需要进行持续的安全监控，以保障运行的安全可靠。
常见的监控设备有气体检测仪、压力传感器和温度探头等。
气体检测仪能够检测气体中的各种成分和浓度，压力传感器和温度探头则是用于监控设备运行的状态。
11 工艺流程
7—燃气计量表；
8—表前阀门； 9—灶具连接管；
10—燃气灶；
11—套管； 12—燃气热水器接头
37
建筑燃气供应系统
38
总立管、水平干管
39
1—沥青密封层；
2—套管；
3—油麻；
4—水泥砂浆；
5—燃气管道
40
工程实例
41
用户引入管
42
1.引入管 用户引入管与城镇或庭院低压分配管道连接，在分支
最小DN为6mm，普通长度为4～12m。管子两端一般带有管 螺纹。采用螺纹连接的燃气管网，一般使用的最大DN为 50mm。镀锌钢管安装时不需涂刷防锈漆，其理论重量比不 镀锌钢管重3%～6%。 使用场合:小区低压管道和室内管道系统。
51
钢板卷制直缝电焊管
采用中厚钢板采用直缝卷制，以电弧焊方法焊接而成。 钢板的弯卷常用三辊或四辊对称式卷板机。 目前国内直缝焊接钢管的生产情况是: 公称直径DN400 mm(含DN 400 mm) 以下为ERW ( Electric Resistance Welded ，直缝高频电阻焊) 钢管； 公称直径DN 400 mm 以上为LSAW (Longitudinal Submerged Arc Welded ，直缝双面埋弧焊) 钢管。
52
螺旋缝电焊钢管
此种钢管一般用带钢螺旋卷制后焊接而成。钢号一般为 普通碳素钢，也可采用16Mn低合金结构钢焊制。现行标准是 《石油天然气工业管线输送系统用钢管》（GB/T9711）。
53
薄壁不锈钢管
薄壁不锈钢管的壁厚不得小于0.6mm（DN15及以
上），其质量应符合现行国家《流体输送用不锈钢焊接钢
23
燃气管道的敷设方式
天然气集输工艺流程技术
天然气集输工艺流程技术1. 引言天然气作为一种清洁能源，在现代社会中扮演着重要角色。
为了将天然气从采集地输送到使用地，需要经过一系列的集输工艺流程。
本文将介绍天然气集输工艺流程以及相关的技术。
2. 天然气集输工艺流程概述天然气集输工艺流程是指将采集到的原始天然气从采集点输送到加工厂、储气库或消费端的过程。
一般而言，天然气集输工艺流程包括采集、净化、压缩、输送和储存等环节。
2.1 采集天然气采集是指将地下的天然气资源开采出来的过程。
采集通常使用钻孔的方式，通过钻井设备将地下的天然气取出。
2.2 净化采集到的原始天然气中可能含有杂质和有害物质，需要进行净化处理。
净化的目的是去除天然气中的硫化物、水、杂质等有害成分，提高天然气的质量。
2.3 压缩净化后的天然气需要经过压缩处理，以便提高气体的密度和流动性。
压缩过程可以通过压缩机实现，将天然气压缩到一定的压力，使其更容易进行输送。
2.4 输送经过压缩处理的天然气可以通过管道输送或通过特殊的运输工具进行输送。
管道输送是最常用的方式，通过管道网络将天然气从采集点输送到使用点。
2.5 储存天然气可以被储存在地下的储气库中，以备不时之需。
储存可以平衡天然气的供应与需求，确保天然气供应的稳定性。
3. 天然气集输工艺流程的关键技术天然气集输工艺流程中，涉及到许多关键技术的应用。
以下是其中几个重要的技术：3.1 脱硫技术天然气中的硫化物会对环境和设备造成严重的腐蚀和污染。
因此，必须采用脱硫技术去除天然气中的硫化物。
常用的脱硫技术包括吸收法、气膜法和催化氧化法等。
3.2 压缩技术压缩技术是天然气集输过程中必不可少的环节。
压缩机的选择和运行参数的控制非常关键，影响着天然气的输送效率和安全性。
目前常用的压缩技术包括离心压缩机、螺杆压缩机和往复式压缩机等。
3.3 管道输送技术管道输送技术是天然气集输的主要方式。
有效的管道输送技术可以提高天然气的输送效率和经济性。
管道输送技术包括输气压力控制、流量检测、泄漏监测和腐蚀防护等。
教学课件：第三章-天然气集输工艺流程
02 天然气集输系统组成
气田集输系统
气田集输系统概述
气田集输系统是天然气集输工艺 流程的起始点，主要负责对气田 产出天然气的收集、处理和输送。
气田采出气的处理
气田采出气中含有水分、凝析油、 轻烃等杂质，需要进行分离、脱水 和净化处理，以满足长输管道的输 送要求。
集输管网
气田集输管网主要由集气管线、集 气站、排液管线等组成，负责将处 理后的天然气输送到净化厂或长输 管道。
净化厂集输系统
净化厂集输系统概述
净化厂集输系统负责对从气田集输系统输送来的天然气进行进一 步的处理和净化，以满足市场对天然气的品质要求。
天然气净化工艺
净化厂采用各种净化工艺，如脱硫、脱水、脱碳等，去除天然气中 的有害物质和水分，提高天然气的品质。
净化厂产品输出
经过处理的天然气通过管道或液化天然气（LNG）等方式输送至市 场，供应给用户。
优化增压工艺流程，合理安排各 增压单元的顺序和操作参数，可
以进一步降低能耗和成本。
提升储运安全性
天然气的储运涉及到高压、易燃、易 爆等特点，提升储运安全性是至关重 要的。
采用先进的监控和报警系统，实时监 测储运过程中的温度、压力、液位等 参数，及时发现和处理异常情况。
加强储运设备的维护和管理，定期检 查和维修管道、储罐、运输车辆等设 备，确保其安全可靠。
净化效果。
某长输管道集输案例
长输管道概况
某长输管道位于我国东部地区，负责将天然气从气田输送到目的地。
集输工艺流程
该长输管道采用高压输送、中途增压、终端接收的工艺流程，将天然气从气田安全、稳定 地输送到目的地。
技术特点
该长输管道集输工艺流程采用了高强度材料和防腐技术，确保管道的安全和可靠性；同时 采用了智能监控系统，对管道进行实时监测和调控，确保天然气的稳定输送。
