最新沪科版物理九年级导学案：第14章了解电路复习
第十四章了解电路
一、知识梳理
1.电是什么
①摩檫起电现象②探究电荷的种类和相互作用规律③电荷间相互作用的规律
2.让电灯发光
①电路的组成②电流的方向③电路的三种状态④电路元件符号与电路图⑤根据实物图画电路图
3.连接串联电路和并联电路
①电路的基本连接②串联电路图及特点并联电路及特点③电路的设计
4.科学探究：串联和并联电路的电流
①电流强度②电流的测量③电流表④读取数据的正确顺序⑤如何把电流表正确的接入电路
5.测量电压
①电压单位②电压表及使用规则③电压规律④串联、并联电路电压关系
二、题型、技巧归纳
1.短路：定义：电源两端或用电器两端。
特征：电源短路，电路中有很大的电流，可能烧坏，很容易引起火灾。
2串联电路的电流特点：在串联电路中，。
并联电路的电流特点：在并联电路中，
3.三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（）
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷
4.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）
A．a和b B．c和d C．e和f D．g和h
5.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
归纳小结
1.电是什么
（1）带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
（2）使物体带电的方法：
①摩擦起电定义：用摩擦的方法使物体带电。
原因：不同物质原子核束缚电子的本领不同实质：电荷从一个物体转移到另一个物体使正负电荷分开。
能的转化：机械能-→电能
②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③静电感应：由于电荷间的作用，使带电体附近的物体带电。
（3）两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子
（4）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
（5）验电器：构造：金属球、金属杆、金属箔
作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
2.让电灯发光
（1）组成：①电源定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
作用：在电源的内部不断地聚集正电荷负极聚集负电荷。
以持续对外供电分类：化学电池干电池：化学能-→电能蓄电池：充电时，电能-→化学能，向外供电时，化学能-→电能光电池：光能→电能发电机：机械能→电能
②用电器：定义：用电来工作的设备。
工作时：将电能-→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能
（2）三种电路：
①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
（3）电路图：用规定的符号表示电路连接的图叫做电路图。
3.连接串联电路和并联电路
串联并联
定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路
特征电路中只有一条电流路径，一处
段开所有用电器都停止工作。
电路中的电流路径至少有两条，各
支路中的元件独立工作，互不影
响。
开关作用控制整个电路干路中的开关控制整个电路。
支路
中的开关控制该支路。
电路图
实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯（2）识别电路串、并联的常用方法：(选择合适的方法熟练掌握)
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点④观察结构法：将用电器接线柱编号，电流流入端为"首"电流流出端为"尾"，观察各用电器，若"首→尾→首→尾"连接为串联；若"首、首"，"尾、尾"
相连，为并联。
⑤经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
4.科学探究：串联和并联电路的电流
（1）电流①、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
②方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反
③获得持续电流的条件：电路中有电源电路为通路
④单位：a、国际单位： A b、常用单位：mA 、μA c、换算关系：1A=1000mA 1mA=1000μA
(2怎样使用电流表：
①仪器：电流表，符号：
②方法：㈠读数时应做到"两看清"即看清接线柱上标的量程，看清每大格电流值和每小格电流值
(3) 使用时规则：两要、两不①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
Ⅱ选择量程：实验室用电流表有两个量程，0-0.6A 和0-3A。
测量时，先选大量程，用开关试触，若被测电流在0.6A-3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
(4)串联电路的电流特点：在串联电路中，各处的电流相等。
并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和
5.测量电压
(1)电压的作用①、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
②电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。
（2）电压的单位
①国际单位： V 常用单位：kV mV 换算关系：1Kv＝1000V 1V＝1000 mV
②记住一些电压值：一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V3、电压测量：1、仪器：电压表，符号：2、读数时，看清接线柱
上标的量程，每大格、每小格电压值
（3）使用规则：两要、一不①电压表要并联在电路中。
②电流从电压表的"正接线柱"流入，"负接线柱"流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程：实验室用电压表有两个量程，0-3V 和0-15V。
测量时，先选大量程，用开关试触，若被测电压在3V-15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
（4）电流表、电压表的比较：
电流表电压表
异符号 A V
连接串联并联
直接连接电源不能能
量程0.6A 3A 3V 15V
每大格0.2A 1A 1V 5V
每小格0.02A 0.1A 0.1V 0.5V 内阻
很小，几乎为零
相当于短路
很大
相当于开路
同
调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；
不能超过最大测量值。
（5）串联电路的电压特点：在串联电路中，电路两端的总电压等于各部分电路两端的电压之和。
并联电路的电压特点：在并联电路中，各支路电压都相等。
参考答案
二、题型、技巧归纳
1．【答案】直接用导线连接起来电源或烧坏导线的绝缘皮2. 【答案】各处的电流相等干路电流等于各支路电流之和3．【答案】C
4.【答案】D
5.【答案】B。
沪科版九年级物理全册第十四章了解电路复习学案
沪科版九年级物理全册第十四章了解电路复习学案一、教学内容1. 电路的基本概念：电路、电源、负载、导体、绝缘体等。
2. 电路的连接方式：串联电路、并联电路。
3. 电流的基本规律：欧姆定律、基尔霍夫定律。
4. 电压和电阻的测量：电压表、电流表、电阻表的使用。
5. 电路故障的判断与排除。
二、教学目标1. 使学生掌握电路的基本概念和连接方式，了解电流的基本规律，能熟练使用电压表、电流表、电阻表等工具。
2. 培养学生运用物理知识解决实际问题的能力。
3. 引导学生通过合作学习，提高团队协作能力和物理学科素养。
三、教学难点与重点重点：电路的基本概念、电路的连接方式、电流的基本规律、电压和电阻的测量。
难点：电路故障的判断与排除。
四、教具与学具准备教具：黑板、粉笔、PPT、电路图、实物电路、电压表、电流表、电阻表。
学具：笔记本、课本、练习题、实验器材。
五、教学过程1. 实践情景引入：展示一个日常生活中的电路实例，让学生观察并分析其工作原理。
2. 知识点讲解：(1) 电路的基本概念：电路、电源、负载、导体、绝缘体。
(2) 电路的连接方式：串联电路、并联电路。
(3) 电流的基本规律：欧姆定律、基尔霍夫定律。
(4) 电压和电阻的测量：电压表、电流表、电阻表的使用。
3. 例题讲解：分析并解答一些典型的电路问题，如：串并联电路的电压、电流计算，电阻的测量等。
4. 随堂练习：让学生自主完成一些电路问题的练习，巩固所学知识。
5. 实验操作：分组进行电路实验，让学生亲身参与，培养动手能力。
六、板书设计板书内容主要包括：电路的基本概念、电路的连接方式、电流的基本规律、电压和电阻的测量。
七、作业设计电路图：（在此处插入电路图）2. 答案：（此处列出答案，可根据实际情况进行设计）八、课后反思及拓展延伸2. 拓展延伸：引导学生深入研究电路知识，探索更复杂的电路现象，提高学生的学科素养。
重点和难点解析一、教学难点解析1. 电路故障的判断与排除：学生在学习电路知识时，往往能够理解电路的基本概念和连接方式，但在实际操作中，面对复杂的电路故障，却难以判断和排除。
沪科版九年级物理第十四章 了解电路单元复习课件
电 电路图：用规定的元件符号表示电路连接情况的图。
串联：把元件逐个顺次连接。
路
两种连接方式
特点：电流有一条路径，各用电器相互影响。
并联：把元件并列连接起来。
4
特点：电流有多条路径，各用电器相互不影响。
复习检测练
•
1．同种电荷相互 排挤 。当带电体接触验电器的金 球时，验电器的两片金属箔由于带 同种 电荷互 相排挤而张开。
14
中考链接（课外作业）
1、如下图所示，设计一个自动防盗报警电 路，要求：晚间房门被打开，细导线A、B 被扯断，电铃发声自动报警
15
中考链接
2.小刚同学学习完了电路连接的知识后， 恰逢自己家里的楼房装修。于是，他 利用自己学习的知识，设计了楼梯电 灯的电路：当他上楼时，按下开关电 灯亮；到达楼上时，再按下开关，电 灯就熄灭了。请你帮他画出楼梯电路 的电路图。(提示：可以使用两个单刀 双掷开关)
A、灯L1断路 B、灯L2断路 C、灯11短路 D、灯L2短路
11
巩固强化练
• 3.某大型宾馆设有地下停车场。地下值 班室的工作人员通过操纵室内的开关， 使想存车的司机通过入口处的红绿灯 便可知停车场内是否有空车位。要求： 红灯亮，无车位；绿灯亮，有车位。 请你设计满足上述要求的电路。提示
红灯
L1
一只开关可控制各用 电器工作，且与开关 的位置无关.
9
并联电路知识结构方框图
要点归纳
各用电器（包括跟用电
连接特点 器相连的开关）各自接
在电路两点之间.
并
某一条支路断开时，其
联 工作特点 他支路上的用电器照常
电 路
工作.(互不影响） 干路上的开关可以控制
开关的 控制特点
沪科版物理九年级第14章《了解电路》复习课导学案
沪科版物理九年级第14章《了解电路》复习课导学案 复习课【复习目标】1．认识摩擦起电现象，了解电荷的种类及电荷间的相互作用。
2．知道电流的形成及其条件，知道电流方向的规定； 认识断路、通路、短路，知道电路的组成；能画常见的电路元件符号，学会按实物电路连接画出对应的电路图。
3．知道串联电路和并联电路连接的特点。
4．能认识电流表、电压表的量程，会读电流表、电压表的示数；会正确使用电表测量串联电路和并联电路中的电流和电压；会分析实验数据，归纳总结出串联电路、并联电路中的电流、电压规律。
【复习重点】读图、识图能力；根据电路图画实物图，根据实物图画电路图，由作图进一步学会判断串、并联。
【复习难点】读图、识图能力。
情景导入 生成问题对照学习目标，本章你还有哪些地方需要加强？自学互研 生成能力知识模块一 自主梳理，构建知识网络 ⎭⎪⎪⎪⎬⎪⎪⎪⎫ 组成电路图 ⎭⎪⎬⎪⎫通路断路短路电路状态 ⎭⎬⎫ ⎭⎪⎬⎪⎫定义特点串联 ⎭⎪⎬⎪⎫定义特点并联连接方式 ⎭⎪⎬⎪⎫电源通路形成持续电流的条件电路——电流和电压⎩⎪⎪⎨⎪⎪⎧电流⎩⎪⎨⎪⎧形成方向强弱⎩⎪⎨⎪⎧测量：电流表⎩⎪⎨⎪⎧使用方法读数要领量程的选择单位及换算串并联电路的电流特点电压⎩⎪⎨⎪⎧电压的作用单位及测量串并联电路电压特点知识模块二 根据电路图连接实物图1．根据如图甲所示电路图，用笔画线代替导线，连接实物电路图(要求导线不能交叉)。
,甲) ,乙) 解：知识模块三 电表的读数2．在“探究并联电路中电流的特点”的实验中，实验电路如图甲所示，闭合开关S 后，电流表A 1、A 的示数分别如图乙、丙所示，则通过灯泡L 1的电流大小为0.5A ，通过L 2的电流大小为0.2A 。
,甲) ,乙) ,丙)知识模块四 串、并联电路的电流规律、电压规律3．为了探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、若干导线。

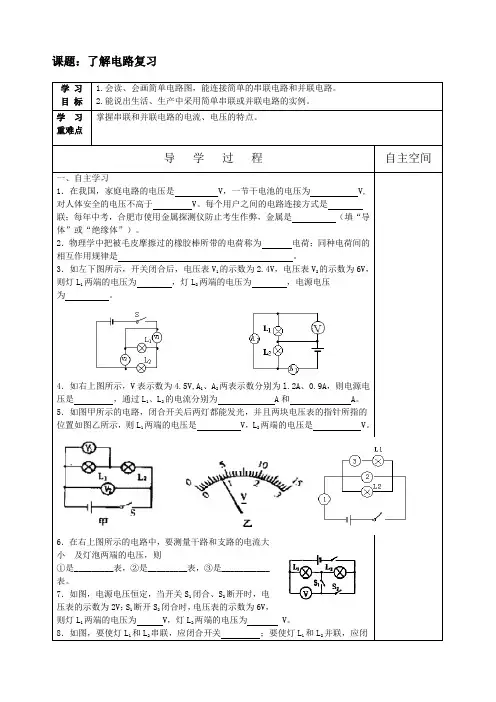

了解电路复习导学案 新课标沪科版九年级物理
2.如右下图所示电路中，当开关都闭关合时，三个电流表的示数分别为I1、I2、I3，已知I1=0.7A，I2=0.9A，则电流表A3的示数I3为多少？
8．如图，要使灯L1和L2串联，应闭合开关；要使灯L1和L2并联，应闭合开关；绝对不允许同时闭合开关。.
二、合作探究
1．用笔画线表示导线，按照图(甲)所示的电路图，将图10（乙）中各元件连接起来。（导线不允许交叉）
2．根据下面的电路图，连接实物图，已知通过L1、L2的电流都约为0.2A左右。
当
堂
检
测
课题：了解电路复习
学习
目标
1.会读、会画简单电路图，能连接简单的串联电路和并联电路。
2.能说出生活、生产中采用简单串联或并联电路的实例。
学习
重难点
掌握串联和并联电路的电流、电压的特点。
导学过程
自主空间
一、自主学习
1．在我国，家庭电路的电压是V，一节干电池的电压为V,对人体安全的电压不高于V。每个用户之间的电路连接方式是联；每年中考，合肥市使用金属探测仪防止考生作弊，金属是（填“导体”或“绝缘体”）。
（教）学
后反思
5．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L1两端的电压是V，L2两端的电压是V。
6．在右上图所示的电路中，要测量干路和支路的电流大小 及灯泡两端的电压，则
①是_________表，②是_________表，③是___________表。
7．如图，电Βιβλιοθήκη 电压恒定，当开关S1闭合、S2断开时，电压表的示数为2V；S1断开S2闭合时，电压表的示数为6V，则灯L1两端的电压为V，灯L2两端的电压为V。

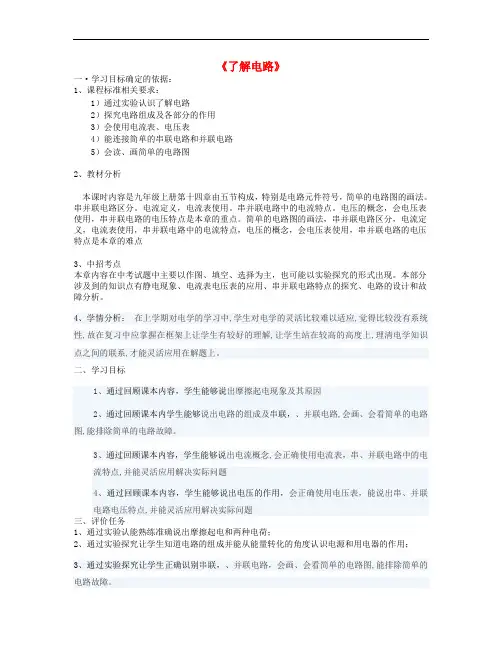

九年级物理全册 第十四章 了解电路复习教案 (新版)沪
《了解电路》一·学习目标确定的依据：1、课程标准相关要求：1）通过实验认识了解电路2）探究电路组成及各部分的作用3）会使用电流表、电压表4）能连接简单的串联电路和并联电路5）会读、画简单的电路图2、教材分析本课时内容是九年级上册第十四章由五节构成，特别是电路元件符号，简单的电路图的画法。
串并联电路区分。
电流定义，电流表使用。
串并联电路中的电流特点。
电压的概念，会电压表使用，串并联电路的电压特点是本章的重点。
简单的电路图的画法，串并联电路区分，电流定义，电流表使用，串并联电路中的电流特点，电压的概念，会电压表使用，串并联电路的电压特点是本章的难点3、中招考点本章内容在中考试题中主要以作图、填空、选择为主，也可能以实验探究的形式出现。
本部分涉及到的知识点有静电现象、电流表电压表的应用、串并联电路特点的探究、电路的设计和故障分析。
4、学情分析：在上学期对电学的学习中,学生对电学的灵活比较难以适应,觉得比较没有系统性,故在复习中应掌握在框架上让学生有较好的理解,让学生站在较高的高度上,理清电学知识点之间的联系,才能灵活应用在解题上。
二、学习目标1、通过回顾课本内容，学生能够说出摩擦起电现象及其原因2、通过回顾课本内学生能够说出电路的组成及串联，、并联电路,会画、会看简单的电路图,能排除简单的电路故障。
3、通过回顾课本内容，学生能够说出电流概念,会正确使用电流表，串、并联电路中的电流特点,并能灵活应用解决实际问题4、通过回顾课本内容，学生能够说出电压的作用，会正确使用电压表，能说出串、并联电路电压特点,并能灵活应用解决实际问题三、评价任务1、通过实验认能熟练准确说出摩擦起电和两种电荷；2、通过实验探究让学生知道电路的组成并能从能量转化的角度认识电源和用电器的作用；3、通过实验探究让学生正确识别串联，、并联电路，会画、会看简单的电路图,能排除简单的电路故障。
4、通过实验探究，学生能够说出电流、电压的概念,会正确使用电流表和电压第二课时;第十四单元单元复习《了解电路》教案（共2课时）一·学习目标确定的依据：2、课程标准相关要求：1）会使用电流表、电压表2）能连接简单的串联电路和并联电路3）会读、画简单的电路图4、教材分析本课时内容是九年级上册第十四章由五节构成，特别是电路元件符号，简单的电路图的画法。

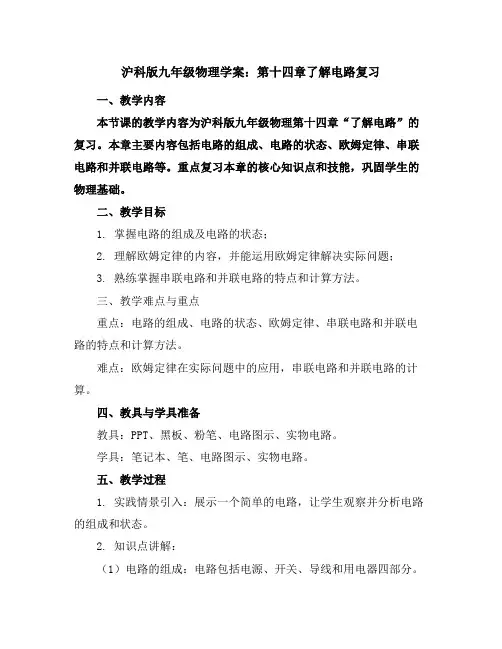

沪科版九年级物理学案：第十四章了解电路复习
