Uvlayout快速入门概要
Uvlayout是一个强大的UV拆分工具，并且能和MAY A、MAX等软件无逢互倒，我们通过一个实例来了解这款强大软件的使用过程。
具体用法：1、准备工作：maya或其它建模软件里建的模型导出obj文件。
2、打开UV Layout。
3、导入obj文件4、视窗操作方式：鼠左、鼠中、鼠右分别是旋转、平移、缩放；Ctrl+鼠左：以当前“视线”为轴旋转；5、一些按钮的作用：Display按钮可以显示一些隐藏的参数：6、在分割UV先我们先把模型做一个对称，这样便于编辑：点击Find按钮；在模型上的中线上点击鼠标左键，这时所选择的线显示为红色；最后按键盘上的空格键，模型的一边会立刻变为灰色。
现在我们就做好了对称，在编辑一边时，另一边也会跟随变化。
7、找到要分割的线：把鼠标放在要分割的线上，然后按键盘上的C键。
你会看到这条线显示为红色或黄色。
（红色为人为选择的线，黄色为UVLayout自动帮你选择的线，与红色线连续的线）；如果选错了线想取消选择，或者将分开的UV缝合，则按W键（不用点都可以）；按Backspace键也可以取消单独一条edge；按C键时，鼠标放在哪里，哪里的线（整条线变黄），按W键也是取消整条线。
但有时想只取消一个edge，那就先把不想取消的edge通过鼠标点选变成红色，然后再W键去取消，则红色线不被取消；分割线要避开表情区、动画区等经常出现在镜头中的区域，而选头顶、头脑、下颌、腋窝、腿内侧等地方；继续选择分割线：8、分开UV：选择完成后，把鼠标放在颈部模型上，然后按键盘上的Enter键，分开UV（不是切开模型）。
注意，要将鼠标光标放在模型上，放在视窗的空白处不会计算成功的；按住键盘上space键，然后用鼠标中键来进行模型的移动。
9、在UV视窗中来分配UV：鼠标放在颈部模型上，按键盘上D键，这时Display>View里自动切换成UV，当前视窗当然也切换成UV视窗，而ED视窗变为灰色（有时可能会切换错误，那就先切换一下“3d”视窗再切换成UV视窗）快捷键是：1。
uv_layout实例教程
一、UV Layout 快速了解UV-layout是一款专门用来拆UV专用的软件。
可对三维模型做实体几何分析，对其分解成数个曲面，在对曲面进行平面展开。
基于物理算法，将3D物体展开，用户利用缝合切割功能，创建低Poly或SUBD表面的工具，支持导入其他几何模型进行编辑。

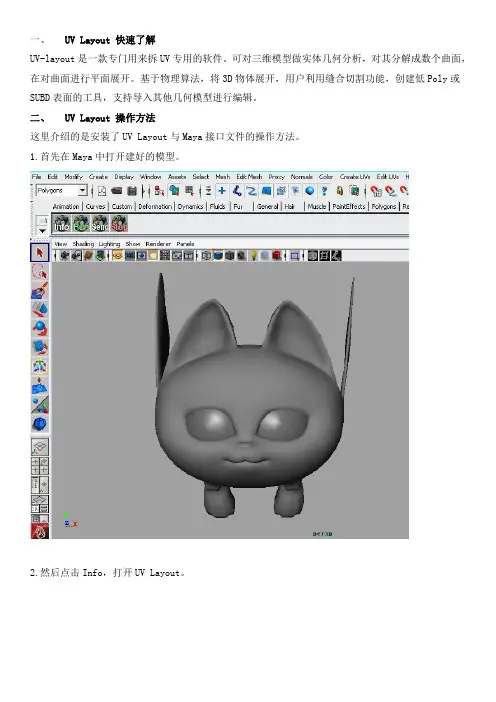

二、UV Layout 操作方法这里介绍的是安装了UV Layout与Maya接口文件的操作方法。
1.首先在Maya中打开建好的模型。
2.然后点击Info，打开UV Layout。
3.点击Run UV Layout，出现了UV Layout操作界面。
右边小对话框Load Options中的三个选项分别是：a.把未合并的UV合并。
b.清除原有的UV。
c.修正法线翻转的问题。
如果模型本身没有问题的话，也可以不用勾选。
4.然后选中模型，再点击Send Mesh，模型就导入到了UV Layout 中。
5. 点击“Display”。
此栏是选择视图的中心轴，通常选择“Y”轴（我们可以根据视线的角度对中心轴进行自由得切换）旋转和拖动视图的操作是由鼠标的3个按键拖动操作。
6.设置好之后我们就开始来分模型。
像这种模型都是两边对称的，所以我们可以查找一个镜像。
点击Find，然后鼠标中间在模型中间随便选一条线，所选线变为蓝色，再鼠标左键，线变为红色，然后按空格键，模型就被镜像为两部分了。
然后只需要在一侧切割UV，镜像的那一侧就会自动进行相同动作。
7. 下面我们开始切割模型：模型的正确切割对UV的正确展开非常重要，UV的切口尽量都在隐蔽的部位。
将鼠标移动到需要切割的线上，按“C”键。
那鼠标所在的线会变成红色，而与它关联的线会呈现黄色。
红色是你选择的线，而黄色则是软件按照模型的布线智能推算的线条。
如果选择错了线，你可以将鼠标移动到错误的线上按“W”键，取消选择。
当然了，由于黄色的线是电脑自动推算的所以在删除黄线的时候，软件会把与之相关联的黄线一起删除。
鼠标对准有颜色的线按一下“W”则取消了选择。
Sketchup的Layout布局教程(上部)
