石油化工设备制作与安装讲解

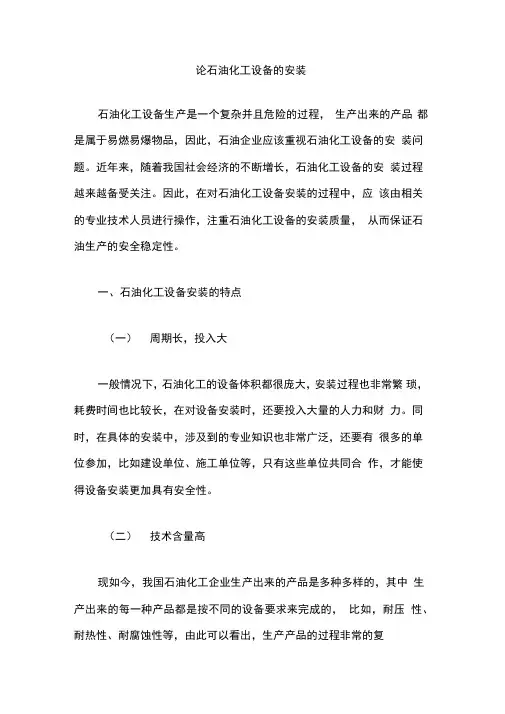

论石油化工设备的安装

论石油化工设备的安装石油化工设备生产是一个复杂并且危险的过程,生产出来的产品都是属于易燃易爆物品,因此,石油企业应该重视石油化工设备的安装问题。
近年来,随着我国社会经济的不断增长,石油化工设备的安装过程越来越备受关注。
因此,在对石油化工设备安装的过程中,应该由相关的专业技术人员进行操作,注重石油化工设备的安装质量,从而保证石油生产的安全稳定性。
一、石油化工设备安装的特点(一)周期长,投入大一般情况下,石油化工的设备体积都很庞大,安装过程也非常繁琐,耗费时间也比较长,在对设备安装时,还要投入大量的人力和财力。
同时,在具体的安装中,涉及到的专业知识也非常广泛,还要有很多的单位参加,比如建设单位、施工单位等,只有这些单位共同合作,才能使得设备安装更加具有安全性。
(二)技术含量高现如今,我国石油化工企业生产出来的产品是多种多样的,其中生产出来的每一种产品都是按不同的设备要求来完成的,比如,耐压性、耐热性、耐腐蚀性等,由此可以看出,生产产品的过程非常的复杂。
目前,我国的石油化工设备具有很多的特点,比如,自动化程度灵敏性高、设备结构精湛等,而且体积大、重量高,因此,设备安装比较繁琐,技术含量非常高。
(三)风险大我们都知道,由于石油化工设备自身的特点,所以在设备安装过程中需要很多的人力和财力,而且也会出现各种各样的安装问题。
同时,在购买设备之后进行运输时,由于设备体积大也会出现一定的风险问题。
另外,在生产过程中,如果设备出现了质量问题,维修时也要经过很长的一段时间,因此,为了减少设备的风险,在安装时一定要仔细检查每个环节,安装之后还要经过严格的验收。
(四)工种交叉多在石油化工设备安装过程中,设计道德专业知识非常多,比如电器、土建等。
并且安装中也少不了工艺、防腐等专业知识的相互协调,同时需要很多的单位进行参与,如制造、监理、施工单位等。
由此可见,石油化工设备安装过程非常复杂,需要的工种交叉也很多,综合性非常强。
石油化工设备制作与安装

石油化工设备制作与安装石油化工设备制作与安装是现代工业生产中至关重要的一部分。
石油化工设备是由一系列匹配的部件组成的系统,用于生产、储存和运输化学制品,如石油、天然气、炼油、石化、化肥以及其他相关产品。
设备制作是这个行业中不可或缺的一部分。
一台设备需要通过多种方式制造,包括设计、加工、装配、安装、测试等,这些环节中的每一个都至关重要。
如何正确地组装各个零部件,如何测试设备以确保安全性和性能稳定,都是制造工艺中的重要环节。
在设备设计阶段中,需要考虑诸多因素,如作业温度、压力、流量等。
一旦设备设计完成,需要配合原材料和技术流程,尽可能保证设备性能的稳定和安全运行。
安装过程是设备制作的延续,也是非常重要的一环。
在设备运行前,人员需要清楚地了解装配过程,检查设备的外观以及各个零部件的性能,以确保设备在运行过程中不会出现故障。
在设备安装后,还需要进行性能测试。
测试是透过一系列检测数据,包括生产效率、安全性、传输能力等,来评估设备性能的指标。
如果设备无法符合所需要的数据,则需要进行必要的调整或更新。
石油化工设备的制作与安装工作需要高专业度的团队和专业化技术,制造过程需要高精度和高质量的设备以保证产品质量,以及生产的安全、环保指标。
同时,行业越来越重视可持续发展,提高设备能效、减少环境污染等方面是必须要考虑的因素,因此,设备的制造与安装需要紧密关注行业发展趋势,不断更新技术、提高质量水平。
总的来说,制造石油化工设备需要高精度和高质量的工程技术,能够有效地生产出更具竞争力的产品,为市场提供较高水平的现代化设备。
同时,安装过程也必须遵循高标准、高技术的要求,以保证设备安全可靠地投入使用,更好地满足工业生产的需求。

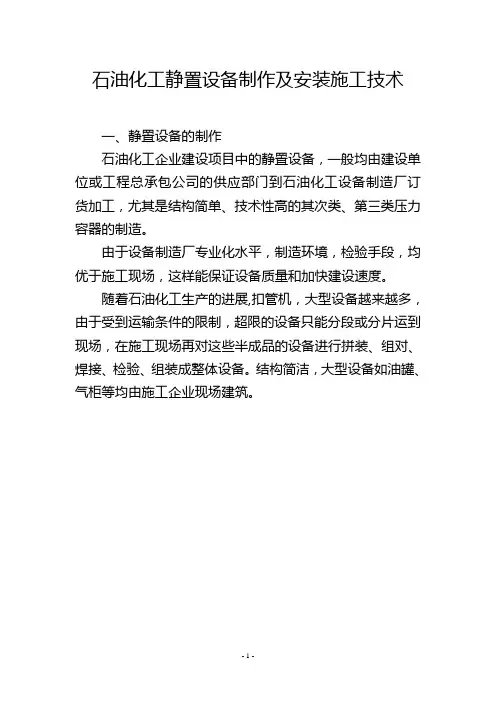

石油化工静置设备制作及安装施工技术

石油化工静置设备制作及安装施工技术
一、静置设备的制作
石油化工企业建设项目中的静置设备,一般均由建设单位或工程总承包公司的供应部门到石油化工设备制造厂订货加工,尤其是结构简单、技术性高的其次类、第三类压力容器的制造。
由于设备制造厂专业化水平,制造环境,检验手段,均优于施工现场,这样能保证设备质量和加快建设速度。
随着石油化工生产的进展,扣管机,大型设备越来越多,由于受到运输条件的限制,超限的设备只能分段或分片运到现场,在施工现场再对这些半成品的设备进行拼装、组对、焊接、检验、组装成整体设备。
结构简洁,大型设备如油罐、气柜等均由施工企业现场建筑。
- 1 -。

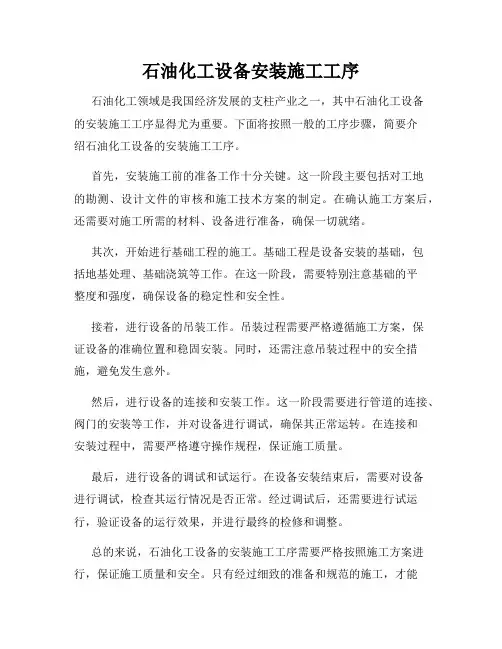

石油化工设备安装施工工序

石油化工设备安装施工工序
石油化工领域是我国经济发展的支柱产业之一,其中石油化工设备
的安装施工工序显得尤为重要。
下面将按照一般的工序步骤,简要介
绍石油化工设备的安装施工工序。
首先,安装施工前的准备工作十分关键。
这一阶段主要包括对工地
的勘测、设计文件的审核和施工技术方案的制定。
在确认施工方案后,还需要对施工所需的材料、设备进行准备,确保一切就绪。
其次,开始进行基础工程的施工。
基础工程是设备安装的基础,包
括地基处理、基础浇筑等工作。
在这一阶段,需要特别注意基础的平
整度和强度,确保设备的稳定性和安全性。
接着,进行设备的吊装工作。
吊装过程需要严格遵循施工方案,保
证设备的准确位置和稳固安装。
同时,还需注意吊装过程中的安全措施,避免发生意外。
然后,进行设备的连接和安装工作。
这一阶段需要进行管道的连接、阀门的安装等工作,并对设备进行调试,确保其正常运转。
在连接和
安装过程中,需要严格遵守操作规程,保证施工质量。
最后,进行设备的调试和试运行。
在设备安装结束后,需要对设备
进行调试,检查其运行情况是否正常。
经过调试后,还需要进行试运行,验证设备的运行效果,并进行最终的检修和调整。
总的来说,石油化工设备的安装施工工序需要严格按照施工方案进行,保证施工质量和安全。
只有经过细致的准备和规范的施工,才能
保证设备的正常运转和长久稳定。
希望各位施工人员在实际工作中能够认真贯彻施工工序,确保工程的顺利进行。
大型石油化工设备安装要点分析与探讨

大型石油化工设备安装要点分析与探讨随着石油化工行业的不断发展,大型石油化工设备的安装工作变得愈发重要。
大型石油化工设备通常具有复杂的结构和高度的自动化控制系统,因此在安装过程中需要特别注意一些关键要点,以确保设备的安全运行和长期稳定性。
本文将围绕大型石油化工设备安装的要点进行分析与探讨。
一、前期准备工作在大型石油化工设备安装之前,需要进行充分的前期准备工作。
首先是对施工现场进行认真的勘察和测量,确保设备的安装位置符合设计要求,并且有足够的空间进行设备组装和安装。
其次是对必要的设备、工具和材料进行准备,以保证安装过程的顺利进行。
还需要对安装人员进行培训和安全教育,确保他们具备足够的技术水平和安全意识。
二、安装过程中的关键要点1. 设备搬运和吊装大型石油化工设备往往体积庞大,重量巨大,因此在搬运和吊装过程中需要格外小心。
首先需要选择合适的吊装设备和绳索,确保能够承受设备的重量。
其次需要对设备进行合理的固定和保护,以防止在搬运过程中发生意外。
最后需要根据设备的特点和安装位置,制定详细的吊装方案和安全措施,确保吊装过程的安全顺利进行。
2. 设备组装和连接大型石油化工设备往往由多个部件组成,因此在安装过程中需要进行组装和连接工作。
在组装过程中需要确保各个部件的精确匹配,避免出现装配不良或者漏装现象。
在连接过程中需要特别注意管道连接和电气接线,确保连接牢固、密封可靠,同时避免出现漏气或者短路的情况。
3. 环境保护和安全防护石油化工设备通常会在特定的工业环境中运行,因此在安装过程中需要特别注意环境保护和安全防护。
首先需要对施工现场进行整体的环境评估,确保环境的安全和干净。
其次需要采取有效的安全防护措施,包括对安装人员的防护、设备的防护以及施工现场的防护,确保安装过程中不会对环境和安全造成任何影响。
4. 质量检验和调试在大型石油化工设备安装完成之后,需要进行质量检验和调试工作。
质量检验需要对设备的各个部件进行严格的检查,确保设备的质量符合标准和要求。
施工方案解析石油化工设备安装与调试

施工方案解析石油化工设备安装与调试石油化工设备是石油化工行业中必不可少的重要设备,在工业生产中起着至关重要的作用。
为了确保设备的正常运行和安全性,正确的安装与调试工作显得尤为重要。
本文将对石油化工设备的安装与调试进行详细解析,以帮助施工方案能够更好地进行相关工作。
一、设备安装1. 确定施工方案:在开始设备安装工作前,必须制定详细的施工方案,明确安装步骤、安装位置以及所需要的人力、物力等资源。
2. 验收设备:在安装前,必须对设备进行验收,确保设备符合相应的标准和要求,并做好相应记录。
3. 安装设备基础:在进行设备安装之前,必须先进行设备基础的处理和施工。
包括地基处理、防腐防蚀处理等,确保设备的稳定性和耐久性。
4. 安装设备本体:按照先上后下、先大后小的原则,进行设备本体的安装。
同时,需注意正确使用起吊设备,遵循相关安全规范。
5. 连接管路:安装设备本体后,需进行管路的连接。
在连接过程中,要使用合适的密封材料,并确保连接牢固、无泄漏。
6. 安装附属设备:根据设计要求,将各种附属设备安装到设备上,如泵、阀门、传感器等。
确保安装正确、无误。
7. 检查设备安装质量:设备安装完成后,进行全面的检查,确保安装质量符合要求。
包括设备垂直度、平面度、水平度等参数的检测。
二、设备调试1. 检查设备运行状态:在进行设备调试前,必须检查设备的运行状态,确保设备处于正常工作状态。
2. 检查管路连接:检查管路连接是否牢固,是否存在泄漏等问题。
必要时进行重新紧固。
3. 准备工作:在进行设备调试之前,需要准备好所需的仪器设备和相应的测试工具。
4. 设备启动:按照设备操作手册的要求,逐步启动设备,确保每个步骤都正确无误。
5. 参数调整:根据设备的设计要求,逐步调整设备的参数,如流量、温度、压力等。
6. 运行试验:在调整参数后,进行设备的运行试验,确保设备能够正常工作,并达到设计要求。
7. 检查设备安全性:在设备调试过程中,必须注重设备的安全性。
石油化工静置设备制作及安装施工技术

石油化工静置设备制作及安装施工技术石油化工静置设备是一种可以将石油分离出不同组成的设备,其主要用途是将石油中的杂质和不同种类的成分分离出来,使得石油的纯度较高。
本篇文档将介绍石油化工静置设备的制作和安装施工技术,以及注意事项等相关内容。
设备制作设备材质选择石油化工静置设备的制作需要使用具有良好耐腐蚀性能的材料,以确保设备长期稳定的运行状态。
一般情况下,常用的材料有碳钢、不锈钢等。
设备制作流程1.设计制定:制作普通的静置设备除了外观尺寸之外,还需要确定石油进出口的尺寸、静置时间、静置工艺等技术参数2.切割国际标准钢板或卷板3.焊接成型后进行试压试水与清洗4.赋予设备特殊的功能5.完善设备附属设施和安装部件设备制作要点•尺寸需制定合理:设备的尺寸需根据生产实际情况来定,不宜过小或过大;•焊接工艺较为重要:设备的焊接工艺决定了设备的性能和耐用性,需要使用合适的焊接工艺;•耐腐蚀事项 necessitating consideration安装施工设备安装前的准备工作•设备标准:安装前应仔细检查设备是否符合生产标准;•现场规划:安装前需要考虑好设备放置的位置和空间;•运输:需要有专门的运输团队将设备运输到场地上。
设备安装施工流程1.基础工程:根据具体情况,进行设备的混凝土基础施工;2.技术设计:制定具体的安装方案;3.设备调试:安装完成后,对设备进行调试和试运行;4.安全防范:在正式运行前,需要制定好预防事故的紧急措施,以保障安全。
设备安装注意事项•设备之间的距离:设备之间应该预留一定的距离,以便操作人员维修和安全通行;•设备的重心平稳:安装设备时需要确保设备的重心平稳,以免发生意外;•安全防范:在安装设备时,需要注意消防安全和防爆安全等问题。
结语石油化工静置设备制作及安装施工技术是一项复杂而且危险性较高的作业,需要有专门的技术人员进行操作。
在任何情况下都应该以安全为首要考虑,从而让设备正常的运作,保证生产工作的顺利完成。
石油化工设备制作和安装

石油化工设备制作和安装一、石油化工设备制造的流程:1.设备设计:根据石油化工生产工艺流程,确定设备的种类、规格、工作条件要求等,进行设备设计。
设计包括设备结构设计、参数计算、选材、加工工艺等。
2.加工制造:根据设备设计要求,进行材料采购、零部件加工、组装等工作。
加工制造过程中需要严格按照设计要求和技术标准进行操作,并保证质量和工期的要求。
3.静态试验:制造完成后,需要进行静态试验。
静态试验主要是进行设备内外泄漏、密封性、强度、防腐等性能的检测和验证,确保设备符合设计要求和技术标准。
4.动态试验:静态试验合格后,进行设备的动态试验。
动态试验主要是模拟设备运行过程,测试设备的工作性能和可靠性。
通过动态试验,可以检测设备的运行是否正常、有无异响、有无震动等问题。
5.竖立、调试:动态试验合格后,进行设备的竖立和调试。
竖立是将设备安装到合适的位置,调试是调整设备的运行参数和工艺参数,使设备的运行稳定、效率高。
二、石油化工设备安装的关键要点:1.安全规范:在进行石油化工设备安装前,必须了解和严格遵守相关的安全规范和标准,确保安全施工。
2.基础处理:石油化工设备安装前,需要对基础进行处理,确保基础的平整度、强度等满足要求,以确保设备安装的稳定性和安全性。
3.装配顺序:设备安装是按照石油化工生产工艺流程和设备设计要求的先后顺序进行的。
需要合理安排施工顺序,确保设备安装的顺利进行。
4.精确调整:设备安装后,需要进行精确调整,包括水平调整、位置调整、间隙调整等,确保设备的运行平稳、位置准确。
5.接口连接:在设备安装过程中,需要进行各种接口的连接,包括管道连接、电气接线、仪表连接等。
连接过程中需要严格按照相关要求进行操作,保证接口连接的牢固性和安全性。
三、石油化工设备制造和安装的注意事项:1.设备制造和安装过程中需要严格按照相关的技术标准和规范进行操作,确保设备的质量和安全性。
2.在设备制造和安装过程中,需要进行相应的质量控制和验收,包括材料的验收、加工工艺的控制、静态和动态试验的检测等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
按国家统计局统计规定,按其是否需要安装划分为需要安装的设备和不需要安装的设备。
需要安装的设备:指的是必须将其整体或几个部件组合装配起来,固定安装在设备基础上或构筑物支架上才能生产运行的设备如加热炉、换热器、反应器、塔等设备。
四、工程预算定额的内容
工程预算定额的主要内容一般由定额总说明(册、章说明)、分部分项工程预算定额表和有关附录组成。
(一)、定额总说明(册、章说明)。主要阐述工程预算定额的编制依据,使用范围,关于定额人工费、材料和施工机械台班计算的有关规定;对于定额工资等级、材料规格与调整换算原则、定额不包括的内容按系数计取的有关费用以及定额使用方法所作的说明。
不需要安装的设备:指的是不须固定位置就可以使用的各种设备,如电焊机、试压泵、消防车等。
设备购置费一般占建设投资的25%--40%,占工程费用投资的36%--55%。设备安装费一般占建设投资的20%--30%,占工程费用投资的30%--45%。
第二节、石油化工设备制作、安装工程预算定额及费用定额
一、国家定额也称“全统定额”。由中华人民共和国建设部于2000年3月17日,以建标[2000]60号文颁发的“全国统一安装工程预算定额”共十二册,其中适用于设备的有:第一册机械设备安装工程(GYD-201-2000)和第五册静置设备与工艺金属结构制作安装工程(GYD-2005-2000)。各地区依据“全统定额”编制地区单位估价表供工程所在地计算设备安装与制造工程造价。
二、“专业定额”。石油企业使用的是中国石油天然气集团公司于2000年4月3日以中油计字[2000]第106号文件颁发的“石油建设安装工程预算定额”,简称“石油定额”,共分五册,有关石油化工设备制作及安装工程内容在第一册油(气)处理设备安装工程(上、下册)。各地区依据“石油定额”编制地区单位估价表供地区使用。
石油化工设备制作与安装
第一章基础知识
第一节、石油化工工业设备分类
石油化工设备是生产工具,是社会生产力的重要组成部分,是企业固定资产的主要组成部分。从工厂的生产过程来看,凡是由制造厂单独制造或施工企业现场制造,在生产工艺中能够独立完成工艺生产操作,其本身价值达到固定资产标准的机器、炼塔、储罐、加热炉等均称之为设备。石油化工生产过程就是运用这些设备的不同组合,在特定的工艺条件下,介质经过加热、冷却、吸收、蒸馏、结晶、干燥、分离、加压、反应、存储、和运输等过程生产出社会所需要的各种油类产品和化工产品。
设备按其定型程度,可分为标准设备和非标准设备。
标准设备:指的是按国家规定的产品标准定型生产的产品。生产厂根据国家产品标准批量生产,并按照生产成本、利润和税金及其经营管理状况,制定统一的出厂价格,备有“样本”或产品说明书,供使用单位查阅和选用。这类设备不仅适用于石油化工装置,同样也适用其他工业部门的设备如抽油机、泵、风机、压缩机、电动机等,这类设备又称为:定型设备、机械设备、机动设备、通用设备,在石油化工企业中通常习惯称为“动设备”,即配有驱动装置在生产中处于运转状态的设备。
非标准设备:指的是国家尚没定型,制造厂尚不能批量生产,使用单位不能直接通过市场采购得到设备。非标设备的购置是由使用企业提供图纸,然后委托制造厂或施工企业加工制造。这类设备国家没有统一价格,双方可根据国家有关定额标准、企业标准等具体情况协商确定价格。这些设备的价格确定分三种情况,第一种:是由企业的供应部门到机械厂直接订制的可以按图纸要求整体制作完成,运到施工现场进行吊装就位的设备如小型容器、反应器、换热器等,其价格由双方签定合同确定;第二种:是由于运输原因,制造厂只能分片、分段交货的设备,如直径大于3.8m的塔、球罐等设备,这些设备构造较复杂,制造精度要求高,技术含量大。分片、分段运到现场,一般均由施工企业继续制造完成。因此组对后的整体设备价格由两部分组成,一部分为制造厂制作价格加上运杂费,另一部分为现场组对、理化检验、试压等发生的费用,这部分费用是由工程造价人员根据有关资料和定额、标准计算。第三种:是设备制造工艺比较简单、体积又庞大的设备如气柜、各种大型储罐等,这类设备制造均由施工企业在施工现场制作加工完成,其价格由工程造价人员根据有关资料和定额、标准计算。
(二)、分部பைடு நூலகம்项工程预算定额表。这是工程预算定额的主体部分,由人工、材料和施工机械台班数量三部分组成;按工程特点和内容性质不同将一本定额划分为若干章,每章下分若干节。章节前面还有关于定额使用范围和工程内容的说明。根据不同工程内容和技术特征,将工程预算定额分成若干个分部分项,每一个分部分项又根据不同规格或型号分为若干子目。如:石油建设安装工程预算定额第一册油(气)处理设备安装工程,第一章机泵类设备安装,第一节泵安装及拆装检查,一泵安装4离心油泵,各为预算定额的一个分部项目;在这些分部项目定额的下面又按不同规格,设备重量分为若干子目。工程预算定额的每个子目都有定额编号,以便编制预算时使用和查对。
三、安装工程费用定额。费用定额与工程预算定额配套使用。与“石油定额”配套计费的费用定额是有中国石油天然气总公司于1995年1月1日颁发的(95)中油基字第79号文件“石油建设安装工程费用定额”。与“全统定额”配套的费用定额,由各地区依据国家规定的费用定额制定原则制定与本地区单位估价表相配套的费用定额。
在分部分项定额的表头上,以文字说明该分部分项定额的工作内容,即主要工序和施工范围及计量单位。
(三)、定额附录。定额附录一般主要包括编制和运用定额所必须的基础资料,如工程量计算规则,主要材料预算价格,施工机械台班预算价格,有的还附有工程量的计算和换算表等。
第三节、石油化工设备安装工程施工图预算编制
石油化工设备制作或安装工程,施工图预(结)算书是其造价文件。它是以施工图以及有关资料为依据,根据工程预算定额或地区单位估价表,费用标准编制的造价文件,所以称为施工图预(结)算书。一般石油化工设备制作及安装工程施工图预算与工程最终结算之间的费用误差应控制在-5%--+5%以内,特殊或复杂的制作或安装工程也不应超过10%。
