电源设计经验：RC吸收电路篇
开关电源rc吸收电路
开关电源rc吸收电路摘要：一、开关电源RC 吸收电路概述1.开关电源的工作原理2.RC 吸收电路的作用二、RC 吸收电路的组成及工作原理1.电容和电阻的特性2.RC 吸收电路的组成3.电路的工作原理三、RC 吸收电路在开关电源中的应用1.电压波动的抑制2.电磁干扰的减小3.开关电源的稳定性提高四、RC 吸收电路的设计与优化1.电容和电阻的选择2.电路参数的计算与分析3.优化方法与技巧正文：一、开关电源RC 吸收电路概述开关电源是一种利用现代电力电子技术，通过开关器件的开通和关断，实现输入电压和输出电压之间能量传递的电源。
然而，在开关电源的工作过程中，由于开关器件的开通和关断，会产生高频电流尖峰，这不仅会引起电磁干扰，还会导致输出电压的波动。
为了抑制这些不良影响，开关电源中通常会加入RC 吸收电路。
二、RC 吸收电路的组成及工作原理1.电容和电阻的特性RC 吸收电路主要由一个电容和一个电阻组成。
电容具有储存电能的特性，而电阻则限制电流的流动。
当开关器件开通时，电容开始充电；当开关器件关断时，电容通过电阻放电。
2.RC 吸收电路的组成RC 吸收电路通常由一个电容和一个电阻组成。
电容可以是单个电容，也可以是多个电容的串联或并联；电阻也可以是单个电阻，也可以是多个电阻的串联或并联。
电容和电阻的数值大小要根据实际应用场景进行选择。
3.电路的工作原理当开关电源的输出电压出现波动时，RC 吸收电路中的电容会储存一部分能量，然后在电阻的作用下释放，从而减小输出电压的波动。
同时，由于电容和电阻对电流的限制作用，可以有效地减小电磁干扰。
三、RC 吸收电路在开关电源中的应用1.电压波动的抑制开关电源的输出电压受到很多因素的影响，如输入电压的波动、负载的变动等，通过加入RC 吸收电路，可以有效地抑制这些因素引起的输出电压波动。
2.电磁干扰的减小开关电源的高频开关过程中会产生大量的高频电流尖峰，这些尖峰会产生很强的电磁干扰。
RC吸收电路的设计

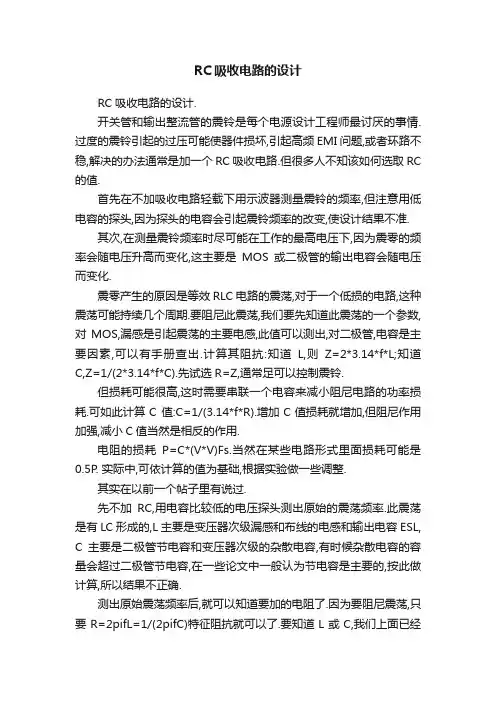

RC吸收电路的设计RC吸收电路的设计.开关管和输出整流管的震铃是每个电源设计工程师最讨厌的事情.过度的震铃引起的过压可能使器件损坏,引起高频EMI问题,或者环路不稳,解决的办法通常是加一个RC吸收电路.但很多人不知该如何选取RC 的值.首先在不加吸收电路轻载下用示波器测量震铃的频率,但注意用低电容的探头,因为探头的电容会引起震铃频率的改变,使设计结果不准.其次,在测量震铃频率时尽可能在工作的最高电压下,因为震零的频率会随电压升高而变化,这主要是MOS或二极管的输出电容会随电压而变化.震零产生的原因是等效RLC电路的震荡,对于一个低损的电路,这种震荡可能持续几个周期.要阻尼此震荡,我们要先知道此震荡的一个参数,对MOS,漏感是引起震荡的主要电感,此值可以测出,对二极管,电容是主要因素,可以有手册查出.计算其阻抗:知道L,则Z=2*3.14*f*L;知道C,Z=1/(2*3.14*f*C).先试选R=Z,通常足可以控制震铃.但损耗可能很高,这时需要串联一个电容来减小阻尼电路的功率损耗.可如此计算C 值:C=1/(3.14*f*R).增加C值损耗就增加,但阻尼作用加强,减小C值当然是相反的作用.电阻的损耗P=C*(V*V)Fs.当然在某些电路形式里面损耗可能是0.5P. 实际中,可依计算的值为基础,根据实验做一些调整.其实在以前一个帖子里有说过.先不加RC,用电容比较低的电压探头测出原始的震荡频率.此震荡是有LC 形成的,L主要是变压器次级漏感和布线的电感和输出电容ESL, C主要是二极管节电容和变压器次级的杂散电容,有时候杂散电容的容量会超过二极管节电容,在一些论文中一般认为节电容是主要的,按此做计算,所以结果不正确.测出原始震荡频率后,就可以知道要加的电阻了.因为要阻尼震荡,只要R=2pifL=1/(2pifC)特征阻抗就可以了.要知道L或C,我们上面已经说了,由于杂散参数的影响,查手册是不准确的,可以用实验的方法,试着在二极管上面加电容,直到震荡频率变为原来的1/2.则原来震荡的C值为所加电容的1/3,可以算出R值了,把R加到所加C上,震荡就可以大大衰减(根据原来的震荡频率,也可以算出震荡的L值).这时适当调整C值的大小,直到震荡基本被抑制,当然如果C值加的很大,会影响效率.此时需要调整变压器结构.。
mos rc吸收电路
MOS RC吸收电路一. 引言MOS RC吸收电路（MOS Resistor-Capacitor Dissipative Circuit）是一种常见的电路，用于电子设备中的电源滤波、电路保护、信号处理等多种应用。
本文将详细介绍MOS RC吸收电路的原理、设计和性能优化。
二. 原理MOS RC吸收电路由MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）、电阻和电容组成。
其工作原理主要依赖于MOSFET的特性和电容的滞后效应。
2.1 MOSFET特性MOSFET是一种三端口设备，由栅极（Gate）、漏极（Drain）和源极（Source）组成。
通过栅极电压的变化，可以控制漏极和源极之间的电流。
在MOS RC吸收电路中，MOSFET充当阻抗。
2.2 电容滞后效应电容滞后是指电容充放电过程中，电压和电流之间存在一定的时滞。
这是由于电容器内的电场变化需要一定的时间。
在MOS RC吸收电路中，电容充当响应器，能够平滑电信号和抑制高频噪声。
三. 设计设计MOS RC吸收电路需要考虑各个元件的选择和参数设置。
以下是设计MOS RC吸收电路的步骤：3.1 电阻选择选择合适的电阻决定了MOS RC吸收电路的工作范围和响应性能。
根据电路要求，选择合适的电阻阻值、功率和稳定性。
3.2 电容选择选择合适的电容能够实现所需的低通滤波特性和响应时间。
电容的选择应该考虑容值、工作电压和温度稳定性等因素。
3.3 MOSFET选择选择合适的MOSFET可以获得较高的开关速度和低电流漏泄。
同时应该考虑MOSFET的工作电压和电流容忍度。
3.4 电路布局合理的电路布局可以减小元件之间的干扰和噪声，提高整体性能。
应该尽量缩短信号传输路径，减小回路面积和环路。
四. 性能优化优化MOS RC吸收电路的性能可以提高其滤波效果和稳定性。
4.1 提高响应速度通过优化电路参数和减小电路元件的大小，可以提高MOS RC吸收电路的响应速度。
电路rc吸收回路浪涌抑制缓冲晶闸晶体管继电器其它元器件
电路rc吸收回路浪涌抑制缓冲晶闸晶体管继电器其它元器
件
摘要：
1.电路rc 吸收回路
2.浪涌抑制缓冲
3.晶闸晶体管
4.继电器
5.其它元器件
正文：
电路rc 吸收回路是一种常见的电路设计，它可以有效地抑制电源线路中的噪声和电磁干扰。
这种电路通过并联一个电阻和电容，形成一个rc 电路，能够对电源线路中的噪声和干扰进行滤波，保证电路的稳定性和可靠性。
浪涌抑制缓冲是电路设计中的另一个重要环节。
在电路中，由于各种原因，可能会出现过电压或过电流的现象，这种现象被称为浪涌。
浪涌会对电路中的元器件造成损害，因此需要设计浪涌抑制缓冲电路，对这种现象进行抑制。
晶闸晶体管是电路设计中常用的元器件之一。
它具有开关速度快、驱动电路简单等优点，广泛应用于各种电子设备中。
晶闸晶体管可以通过控制其导通角来控制电路中的电流，从而实现对设备的控制。
继电器是一种电磁开关，它具有控制电路和被控制电路之间的电气隔离，因此在电路设计中，继电器常用于控制电路和被控制电路之间的信号隔离和电
气隔离。
继电器可以实现远程控制，自动化控制等功能，是电路设计中不可或缺的元器件。
除了上述元器件外，电路设计中还包括许多其他的元器件，如电阻、电容、电感等。
这些元器件各有各的特点和功能，在电路设计中，需要根据电路的需求，选择合适的元器件，才能设计出满足要求的电路。
RC吸收电路的原理
∙RC吸收电路也叫RC缓冲电路，它是电阻Rs与电容Cs串联，并与开关并联连接的电路结构。
用于改进电力电子器件开通和关断时刻所承受的电压、电流波形。
目录∙RC吸收电路的原理∙RC吸收电路的作用∙RC吸收电路的原件选择RC吸收电路的原理∙若开关断开，蓄积在寄生电感中能量对开关的寄生电容充电的同时，通过吸收电阻对吸收电容充电。
由于吸收电阻作用，阻抗变大，那么，吸收电容也等效地增加了开关的并联电容容量，为此，抑制开关断开的电压浪涌。
开关接通时，吸收电容通过开关放电，其放电电流被吸收电阻所限制。
RC吸收电路的作用∙为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。
同时，避免电容器通过晶闸管放电电流过大，造成过电流而损坏晶闸管。
由于晶闸管过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
RC吸收电路的原件选择∙电容的选择C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2Pfv=2u(1.5-2.0)u=三相电压的有效值阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
开关电源rc吸收电路
开关电源rc吸收电路
（最新版）
目录
1.开关电源 rc 吸收电路的概述
2.开关电源 rc 吸收电路的工作原理
3.开关电源 rc 吸收电路的优缺点
4.开关电源 rc 吸收电路的应用领域
5.开关电源 rc 吸收电路的发展前景
正文
一、开关电源 rc 吸收电路的概述
开关电源 rc 吸收电路，是一种在电子设备中常见的电源电路，主要用于将输入电压转换为所需的输出电压，以供给设备正常运行。
该电路具有效率高、响应速度快、体积小等优点，广泛应用于各种电子设备中。
二、开关电源 rc 吸收电路的工作原理
开关电源 rc 吸收电路的工作原理主要基于开关管的开通和关断，通过改变开关管的占空比，使输入电压的平均值等于所需的输出电压。
当开关管导通时，输入电压通过开关管、电感、二极管等元件进行整流，得到一个脉动的直流电压；当开关管关断时，电感中的电流开始流经二极管，形成一个负反馈回路，使输出电压稳定。
三、开关电源 rc 吸收电路的优缺点
1.优点：效率高、响应速度快、体积小、输出电压稳定等。
2.缺点：存在较大的电磁干扰，可能影响其他电子设备的正常运行；此外，电路中元器件较多，一旦出现故障，维修难度较大。
四、开关电源 rc 吸收电路的应用领域
开关电源 rc 吸收电路广泛应用于各种电子设备中，如计算机、通信设备、家电产品、工业控制等领域。
五、开关电源 rc 吸收电路的发展前景
随着科技的发展，对电子设备的要求越来越高，开关电源 rc 吸收电路也在不断地进行优化和改进，以满足更高的性能要求。
开关电源rc吸收电路参数计算
开关电源rc吸收电路参数计算
开关电源RC吸收电路参数计算
开关电源RC吸收电路是一种电路，用于在开关电源输出时缓冲过电流和减小反射电压，其充当“滤波功能”的作用。
当开关电源导通时，由于开关电源输出电压瞬间改变，输出电流发生剧烈变化，而RC吸收电路可以将输出电流缓慢改变以减小过电流和反射电压，达到减小射频干扰的作用。
RC吸收电路参数计算的方法有很多种，其中最基本的方法是用公式法，即根据所选电路结构计算出R，C等参数。
经过简单的计算可以得到：
（1）RC吸收电路的上升时间：
上升时间tR=CR
（2）RC吸收电路的下降时间：
下降时间tD=CR
（3）RC吸收电路的输出延时时间：
输出延时时间tL=CR
（4）RC吸收电路的输出频率：
输出频率F=1/CR
（5）RC吸收电路的滤波电容：
滤波电容C=CR
（6）RC吸收电路的滤波电阻：
滤波电阻R=1/CR
以上就是关于RC吸收电路参数计算的介绍，希望对您有帮助。
开关电源rc吸收电路参数计算
开关电源rc吸收电路参数计算开关电源是一种高效、可靠、稳定的电源，被广泛应用于电子设备、通讯设备、医疗设备、工业自动化等领域。
在开关电源的设计中，RC吸收电路是常用的一种技术，参数的计算对于设计和优化电路至关重要。
1. RC吸收电路的作用在开关电源的设计中，RC吸收电路主要用来保护开关管（MOS管或IGBT）和二极管，减小开关管和二极管反向电压的峰值，降低开关管和二极管的电压应力，延长它们的寿命。
另外，它还能够抑制高频噪声和EMI干扰，在一定程度上提高系统的稳定性和可靠性。
2. RC吸收电路的参数计算在RC吸收电路的设计中，参数的选择与计算直接影响吸收电路的效果和性能。
以下是RC吸收电路的主要参数和计算方法：（1）电容C的计算：根据开关管的额定电压和额定电流以及开关频率，选择合适的电容C。
一般来说，C=I/(2πfΔV)，其中I为负载电流，f为开关频率，ΔV为开关管的额定电压。
（2）电阻R的计算：根据电容C、开关频率和电阻R的值，确定阻尼系数，选择合适的电阻R。
一般来说，R=2πfC/4ξΔV，其中ξ为阻尼系数，取值范围在0.4~1之间。
（3）二极管的额定反向电压：根据开关变化时反向电压的最大值和超过额定反向电压的时间，选择合适的二极管。
3. RC吸收电路的优化在RC吸收电路的设计中，不仅要选择合适的参数，还要注意优化电路的性能和效果。
以下是RC吸收电路的优化方法：（1）调整电阻R的值：根据实际情况调整电阻R的值，使开关管和二极管的反向电压峰值和时间达到合适的范围。
（2）选择合适的二极管：根据反向电压峰值和时间，选择合适的二极管，减小开关管和二极管的反向电压应力。
（3）增加电容C的值：增加电容C的值，可以降低开关管和二极管的反向电压峰值，提高系统的稳定性和可靠性。
（4）优化开关频率：适当调整开关频率，可以提高系统的效率和性能，降低电磁干扰和噪声。
4. 总结RC吸收电路是开关电源设计中常用的一种技术，对于保护开关管和二极管，提高系统的稳定性和可靠性具有重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源设计经验：RC吸收电路篇
高频开关电源在开关管关断时，电压和电流的重叠引起的损耗是开关电源损耗的主要部分，同时，由于电路中存在寄生电感和寄生电容，在功率开关管关断时，电路中也会出现过电压并且产生振荡。
如果尖峰电压过高，就会损坏开关管。
同时，振荡的存在也会使输出纹波增大。
为了降低关断损耗和尖峰电压，需要在开关管两端并联RC缓冲电路以改善电路的性能。
、
图1
图1所示的是一个简单的反激式开关电源电路，从图中可以看出RC电路在图中的出现过6次从RaCa—RfCf，每个RC电路的位置不同，作用也不一样。
本文介绍的是图1中RbCb，RcCc构成的RC吸收电路。
这两个RC电路在图中主要作用是：。
