电压波形参数测试在电子测量与仪器实验中的应用
示波器的使用实验报告
示波器的使用实验报告示波器的使用试验报告1在数字电路试验中，需要使用若干仪器、仪表观看试验现象和结果。
常用的电子测量仪器有万用表、规律笔、一般示波器、存储示波器、规律分析仪等。
万用表和规律笔使用方法比较简洁，而规律分析仪和存储示波器目前在数字电路教学试验中应用还不非常普遍。
示波器是一种使用特别广泛，且使用相对简单的仪器。
本章从使用的角度介绍一下示波器的原理和使用方法。
1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观看数字电路试验现象、分析试验中的问题、测量试验结果必不行少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。
它将电信号转换为光信号。
正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。
在荧光膜上常又增加一层蒸发铝膜。
高速电子穿过铝膜，撞击荧光粉而发光形成亮点。
铝膜具有内反射作用，有利于提高亮点的辉度。
铝膜还有散热等其他作用。
当电子停止轰击后，亮点不能马上消逝而要保留一段时间。
亮点辉度下降到原始值的10%所经过的时间叫做"余辉时间'。
余辉时间短于10s为极短余辉，10s1ms为短余辉，1ms0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。
一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。
由于所用磷光材料不同，荧光屏上能发出不同颜色的光。
一般示波器多采纳发绿光的示波管，以爱护人的眼睛。
2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称其次栅极)、第一阳极(A1)和其次阳极(A2)组成。
它的作用是放射电子并形成很细的高速电子束。
实验报告电子示波器的原理和应用
实验报告：电子示波器的原理和应用1. 引言本实验旨在研究电子示波器的原理和应用。
电子示波器是一种常用的电子测量仪器，用于观察和分析电压和电流信号的波形。
它通过将电压信号转换为对应的图形显示在屏幕上，方便工程师和技术人员进行信号的测量和分析。
2. 电子示波器的基本原理电子示波器的基本原理是通过控制电子束在屏幕上的移动，来绘制出输入电压信号的波形。
其主要由以下几个组成部分构成：2.1 垂直放大器垂直放大器负责将输入的电压信号进行放大，以便能够在屏幕上显示出合适的幅度。
常见的垂直放大器有直流耦合放大器和交流耦合放大器，分别适用于直流信号和交流信号的测量。
2.2 水平放大器水平放大器负责将输入的时间基准信号进行放大，以控制电子束在屏幕上的移动速度和位置。
通过调节水平放大器的放大倍数，可以改变波形在屏幕上的显示时间长度。
2.3 样本保持电路样本保持电路用于将输入信号进行采样并保持住，以便放大器能够稳定地将信号放大到屏幕上显示。
2.4 时间基准电路时间基准电路生成和控制水平放大器的时间基准信号，并通过跟踪电子束在水平方向的移动，实现波形的显示。
2.5 显示和触发电路显示和触发电路控制电子束在屏幕上的亮度和位置，使得波形能够清晰地显示出来。
触发电路还负责触发显示电路对输入信号进行扫描，以保证波形的稳定显示。
3. 电子示波器的应用电子示波器广泛应用于电子工程、通信工程、自动化控制等领域，其主要应用包括以下几个方面：3.1 波形显示与分析电子示波器可将信号的波形以图形的方式清晰地显示出来，工程师和技术人员可以通过观察波形特征来判断信号的稳定性、频率、幅度、相位等。
同时，示波器还可以通过垂直和水平光标的设置，对波形进行量化分析，如测量峰值、峰峰值、平均值和频率等参数。
3.2 故障诊断和调试电子示波器是诊断和调试电路故障的重要工具。
通过观察电路的输入输出波形，可以判断是否存在信号失真、干扰、噪声等问题，从而快速找出故障原因。
实验一常用电子测量仪器使用
实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。
本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。
一、示波器示波器是一种用来显示电信号波形的仪器。
它通过垂直和水平方向上的偏转来显示电压随时间的变化。
在使用示波器之前，首先要了解它的基本组成部分。
1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。
在使用示波器时，将测量信号与探头连接。
2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。
例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。
3.屏幕：示波器的屏幕用于显示波形。
通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。
在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。
通过探头的夹具将其连接到电路上，确保连接良好。
2.打开示波器。
按下开关或旋钮将示波器开启。
3.调整示波器的垂直和水平缩放。
根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。
4.调整触发。
示波器可以通过设置触发电平来忽略噪声并稳定显示波形。
5.观察并分析波形。
通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。
二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。
下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。
2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。
频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。
3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。
根据需要选择相应的波形。
4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。

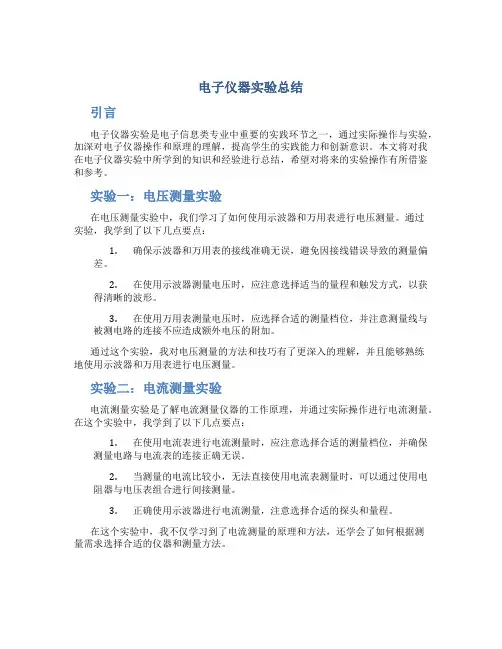

电子仪器实验总结
电子仪器实验总结引言电子仪器实验是电子信息类专业中重要的实践环节之一，通过实际操作与实验，加深对电子仪器操作和原理的理解，提高学生的实践能力和创新意识。
本文将对我在电子仪器实验中所学到的知识和经验进行总结，希望对将来的实验操作有所借鉴和参考。
实验一：电压测量实验在电压测量实验中，我们学习了如何使用示波器和万用表进行电压测量。
通过实验，我学到了以下几点要点：1.确保示波器和万用表的接线准确无误，避免因接线错误导致的测量偏差。
2.在使用示波器测量电压时，应注意选择适当的量程和触发方式，以获得清晰的波形。
3.在使用万用表测量电压时，应选择合适的测量档位，并注意测量线与被测电路的连接不应造成额外电压的附加。
通过这个实验，我对电压测量的方法和技巧有了更深入的理解，并且能够熟练地使用示波器和万用表进行电压测量。
实验二：电流测量实验电流测量实验是了解电流测量仪器的工作原理，并通过实际操作进行电流测量。
在这个实验中，我学到了以下几点要点：1.在使用电流表进行电流测量时，应注意选择合适的测量档位，并确保测量电路与电流表的连接正确无误。
2.当测量的电流比较小，无法直接使用电流表测量时，可以通过使用电阻器与电压表组合进行间接测量。
3.正确使用示波器进行电流测量，注意选择合适的探头和量程。
在这个实验中，我不仅学习到了电流测量的原理和方法，还学会了如何根据测量需求选择合适的仪器和测量方法。
实验三：信号发生器实验信号发生器实验是学习和了解信号发生器的基本原理、参数和使用方法。
在这个实验中，我学到了以下几点要点：1.在使用信号发生器时，应先了解信号发生器的参数和功能，选择合适的输出波形和频率。
2.学会使用示波器观察和测量由信号发生器产生的信号波形，以确认信号输出的准确性。
3.熟练掌握调节信号发生器的各个参数的方法，以满足实验需求。
通过这个实验，我对信号发生器的使用有了更深入的理解，并且能够灵活地使用信号发生器产生各种波形和频率的信号。
电子测量技术实验三 波形测试及信号相位差测量
电子测量技术实验三 波形测试及信号相位差测量一． 实验目的1．巩固通用示波器的使用方法2．掌握双踪示波器的使用方法3．学会测量矩形波上升时间和下降时间的方法4．了解示波器的X —Y 法应用5．掌握测量相位差的二种方法6．了解示波器的校正方法二． 实验仪器和器材1．双踪示波器2．函数信号发生器3． 50V-104、50V-103电容器；1K Ω、 10K Ω电阻各一只三． 实验内容及步骤1．用示波器测量脉冲信号的上升时间和下降时间。
1）用函数信号发生器产生频率为20KHz 的矩形波脉冲信号。
2）按图5-1 连接电阻和电容，组成一个低通网络。
图1 低通滤波电路3）调节示波器X 轴的偏转因素选择开关，尽量使屏幕上突出显示脉冲的上升沿部分或下降沿部分。
并配合使用X 轴位移旋钮，使对应上升沿10% （或下降沿90%）高度处的测量点对齐X 轴的某个刻度线，然后读出对应上升沿90% （或下降沿10%）高度处另一测量点到上一测量点的相对时间值。
该相对时间值便是所测脉冲的上升时间（或下降时间）。
读数等于刻度个数乘上X 轴偏转因数。
2．用双踪法测量两个信号的相位差1）先用信号发生器产生一个频率为20KHz 的幅度为1V的正弦信号。
2）再按图5-2连接电阻和电容，组成一个阻容延迟网络。
信号发生器输出信号一路直接作为信号1送入示波器CH1通道，另一路通过阻容延迟网络后作为信号2 送入示波器CH2通道。
由于信号2 通过延迟网络，所以信号2比信号1在时间上要延迟，两个信号之间存在着相位差。
图2 阻容延迟网络3）用示波器测量频率相同的两个信号之间的相位差示波器置交替工作状态，调节X轴偏转因数选择开关（也称X 轴扫描速度选择开关），对20KHz的信号频率，可置于10µS/Div档，调节触发电平（Trigger）旋钮，使显示的两个波形稳定。
分别调节CH1和CH2两个Y轴位移旋钮，使两个波形的扫描时基线重合，在屏幕上可看到一前一后两个正弦波。
电子测量设备的原理和应用
电子测量设备的原理和应用1. 原理介绍电子测量设备是一类常用于测量和检测电子信号的仪器和设备。
在现代电子技术中，电子测量设备起着至关重要的作用。
它们能够测量和分析电压、电流、频率、电阻等多种信号参数，帮助工程师进行电路设计、故障排查和性能优化。
常见的电子测量设备包括示波器、万用表、频率计等。
它们基于不同的测量原理和技术，能够提供准确的测量结果，并满足各种不同的应用需求。
以下是几种常见的电子测量设备及其原理介绍：1.1 示波器示波器是一种常用的电子测量设备，用于观察电压信号的波形和幅度。
示波器的工作原理基于示波管和电子束的发射和偏转。
当输入电压信号进入示波器时，电子束在示波管内偏转，形成波形图像。
通过观察波形和幅度，可以了解信号的频率、相位、幅度等特性。
1.2 万用表万用表是一种常见的测量电压、电流和电阻的仪器。
万用表的工作原理基于电流和电压的测量。
当万用表与待测电路连接时，根据测量范围选择不同的量程和功能，万用表可以测量电压，通过测量电流以及电阻来计算其他参数。
1.3 频率计频率计是一种用于测量信号频率的设备。
频率计的工作原理基于信号的周期性。
当信号输入频率计时，频率计通过计数信号周期的方式来测量频率的大小。
频率计可以用于测量不同范围的频率，它的精度和分辨率决定了其测量结果的准确性。
2. 应用场景电子测量设备在各个领域都有着广泛的应用。
以下是几个常见的应用场景：2.1 电路设计和测试电子测量设备在电路设计和测试过程中起着关键的作用。
通过使用示波器、万用表和频率计等设备，工程师可以测量和分析电路中的电压、电流、频率等信号特性，从而验证电路的功能和性能。
这些测量结果能够帮助工程师进行电路的优化和改进。
2.2 故障排查和维修当电子设备发生故障时，电子测量设备是必不可少的工具。
通过使用示波器和万用表等设备，技术人员可以测量和分析故障信号，定位故障的位置和原因。
这些测量结果能够指导维修人员快速准确地修复设备，减少停机时间和损失。
电子测量的应用与原理
电子测量的应用与原理1. 什么是电子测量电子测量是指利用电子仪器、设备和技术进行各种物理量、电信号和波形的测量和分析的方法。
电子测量广泛应用于各个领域，包括通信、电力、工业控制、医疗、科研等。
通过电子测量可以获取准确的数据和信号，进而进行各种分析和判断。
2. 电子测量的原理电子测量的原理主要包括以下几个方面：2.1 电压测量原理电压测量是电子测量中最基本的一项。
电压是指电流通过导线时所产生的电势差，也可以理解为电子流动的动力。
电压测量的原理是利用电压表或示波器引入测量电路中，通过测量电路中的电压来获取所需的电压数值。
2.2 电流测量原理电流测量是电子测量中另一个重要的参数。
电流是指单位时间内的电荷通过导线的数量。
电流测量的原理是利用电流表或感性元件引入测量电路中，通过测量电路中的电流来获取所需的电流数值。
2.3 频率测量原理频率测量是电子测量中常见的一种方法。
频率是指单位时间内事件重复发生的次数。
频率测量的原理一般是利用计数器或定频电路来统计事件发生的次数，然后通过计算得到频率数值。
2.4 相位测量原理相位测量是电子测量中用于测量信号相位差的方法。
相位是指两个周期性信号的某一特定时刻之间的时间差。
相位测量的原理一般是利用触发电路或相位比较器对信号进行比较，从而获取信号相位差的数值。
3. 电子测量的应用电子测量在各个领域中有着广泛的应用，下面列举一些常见的应用场景：3.1 通信领域•信号质量测量：利用电子测量仪器对通信信号的电平、偏移、噪声等进行测量，以判断信号质量是否满足要求。
•码率测量：通过对数字通信信号的脉冲码序列进行测量和分析，获取信号的码率信息。
•频谱分析：通过对通信信号的频谱进行测量和分析，了解信号的频率分布情况。
3.2 电力领域•电力质量监测：通过电子测量仪器对电力系统中的电压、电流、功率因数等参数进行测量和分析，判断电力质量是否稳定。
•耗电量测量：利用电子测量仪器对电力设备和系统的耗电量进行实时监测，以提高能源利用效率。
电子测量与仪器
电子测量与仪器概述电子测量是指通过电子元件和仪器来对电子电路进行测量和分析的过程。
在现代电子技术中，电子测量是非常重要的环节，它不仅用于电子设备的开发和测试，还用于故障排除和维修。
仪器的分类电子测量仪器根据测量对象和测量原理的不同，可以分为以下几类： - 示波器：用于显示和观察电压和电流的变化情况，能够直观地观察电子信号的形态和波形。
- 信号发生器：用于产生不同类型和频率的信号，以供电路测试和仿真。
- 频谱分析仪：用于分析和测量信号的频率和幅度，能够找到信号中的谐波和杂散分量。
- 逻辑分析仪：用于对数字电路进行分析和测试，能够捕捉和显示多个信号的状态。
- 电压表和电流表：用于测量电压和电流的大小。
- 电阻表：用于测量电路中的电阻值。
- 多米表：用于测量电路中的电容和电感值。
常见的电子测量技术1. 电压测量电压测量是电子测量中最常见的一种。
常用的电压测量方法有： - 万用表：能够测量直流和交流电压，具有较高的精度和灵敏度。
- 示波器：可以通过显示电压的波形和形态来观察和分析电压信号。
2. 频率测量频率测量是对信号频率进行测量和分析的过程。
常用的频率测量方法有： - 频率计：可以精确地测量信号的频率和周期。
- 频谱分析仪：能够将信号分解成频谱，并测量信号的频率和幅度。
3. 电阻测量电阻测量是对电路中电阻值的测量和评估。
常用的电阻测量方法有： - 电阻表：可以直接测量电路中的电阻值。
- 万用表：除了能够测量电压和电流外，还可以测量电阻值。
4. 电流测量电流测量是对电路中电流大小的测量和分析。
常用的电流测量方法有： - 万用表：可以直接测量电路中的直流和交流电流。
- 负载电流测试仪：用于测量高电流和大功率电路中的电流值。
电子测量的注意事项在进行电子测量过程中，需要注意以下几个方面： 1. 选用合适的测量仪器：根据测量对象和要求，选择合适的测量仪器，以确保测量结果准确可靠。
2. 保持仪器的正常工作状态：定期检查和维护测量仪器，确保其正常工作和准确度。
电子信息工程中的电子测量技术研究与应用
电子信息工程中的电子测量技术研究与应用随着科技的不断发展，电子信息工程领域的研究与应用也日益广泛。
在这个领域中，电子测量技术起着至关重要的作用。
本文将探讨电子测量技术在电子信息工程中的研究与应用，并介绍一些相关的技术和方法。
一、电子测量技术的意义电子测量技术是电子信息工程中的重要组成部分，它涉及到电子设备和电子系统的测试、测量和分析。
通过电子测量技术，我们可以获得电子设备和电子系统的各种参数和性能指标，从而评估其质量和性能。
电子测量技术的研究和应用可以帮助我们更好地理解和掌握电子设备和电子系统的工作原理，提高其可靠性和稳定性。
二、电子测量技术的研究方向在电子测量技术的研究中，有几个重要的方向。
首先是测量仪器的研究与开发。
测量仪器是进行电子测量的重要工具，它们的性能和精度直接影响到测量结果的准确性。
因此，研究和开发高精度、高性能的测量仪器是电子测量技术的重要课题之一。
其次是测量方法和技术的研究。
不同的电子设备和电子系统需要不同的测量方法和技术，因此，研究和开发适用于各种不同应用场景的测量方法和技术是电子测量技术的另一个重要方向。
此外，还有测量数据的处理和分析技术的研究，以及测量结果的可靠性和准确性评估等方面的研究。
三、电子测量技术的应用领域电子测量技术在电子信息工程中有着广泛的应用。
首先是在电子设备和电子系统的研发过程中。
通过电子测量技术，可以对新型电子设备和电子系统的性能进行评估和测试，从而指导其研发和改进。
其次是在电子设备和电子系统的生产过程中。
通过电子测量技术，可以对生产过程中的电子设备和电子系统进行质量控制和检测，确保其符合相关的标准和规范。
此外，电子测量技术还广泛应用于电子设备和电子系统的维修和维护过程中，通过对故障设备和系统的测量和分析，可以快速定位和修复问题，提高设备和系统的可靠性和稳定性。
四、电子测量技术的发展趋势随着科技的不断发展，电子测量技术也在不断创新和进步。
首先是测量仪器的发展。
电测实验报告
《电子测量技术》实验报告电气工程学院姓名：李晓峰学号：12281035班级：电气1307班实验一示波器波形参数测量一、实验目的通过示波器的波形参数测量，进一步巩固加强示波器的波形显示原理的掌握，熟悉示波器的使用技巧。
1.熟练掌握用示波器测量电压信号峰峰值，有效值及其直流分量。
2.熟练掌握用示波器测量电压信号周期及频率。
3.熟练掌握用示波器在单踪方式和双踪方式下测量两信号的相位差。
二、实验设备1.信号发生器,示波器。
示波器——SS7802Aa、主要参数：SS-7802模拟示波器·具有能够选择场方式、线路的TV/视频同步功能·附有光标和读出功能·5位数计数器规格及性能·显像管：6英寸、方型8*10p(1p=10mm)约16kV·垂直灵敏度：2mV/p~5V/p（1-2-5档）（通道1、通道2）精度：±2%·频率范围：20MHz·时间轴扫描A·100ns/p~500ms/p·TV/视频同步：能够选择场方式、能够选择ODD、EVEN、BOTH、扫描线路b、主要功能描述示波器操作板如图所示：包括如下五个操作控制区域：水平控制区【◄POSITION►】：将【◄POSITION►】向右旋转，波形右移。
FINE 指示灯亮时，旋转【◄POSITION►】可作微调。
MAG×10 ：扫描速率提高10倍，波形将基于中心位置向左右放大。
ALTCHOP ：选择ALT（交替，两个或多个信号交替扫描）或CHOP （断续，两个或多个信号交替扫描）。
垂直控制区INPUT：输入连接器（CH1、CH2）,连接输入信号。
EXTINPUT ：用外触发信号做触发源。
外信号通过前面板的EXTINPUT接入。
【VOLTS/DIV】：调节【VOLTS/DIV】选择偏转因数。
按下【VOLTS/DIV】；偏转因数显示“ ”符号。
在该屏幕下，可执行微调程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压波形参数测试在电子测量与仪器实验中的应用
电子测量与仪器是测控专业重要的课程，而对应的实验课程则是培养学生理论联系实际能力的重要环节。
在分析电压表测量原理的基础上，设计并实现了不同类型电压表的实现模块，给出了相应的数据测量表格。
在实验教学中能够帮助学生迅速理解和掌握电压表测量的原理和方法，取得了良好的教学效果。
标签：电子测量与仪器；峰值；平均值；有效值
引言
电子测量与仪器课程是测控及相关专业的重要专业基础课程，主要运用电子科学的原理、方法和设备对各种电量及电路元件的特性和参数进行测量。
使学生掌握电子测量的基本概念，测量误差理论及数据处理方法，掌握基本电参量的测量原理，方案设计及结果分析方法[1]。
在各基本电参量中，电压是描述电信号的重要参数。
电压表是测量电压的重要仪器，而正确理解和掌握电压表测量电压的原理往往对初学者来说不是一件容易的事情。
1 电压参数的测量原理
电信号可以分为直流信号和交流信号。
对于直流信号而言，其电压是一个恒定不变的值，测量相对比较简单，没有必要做太多的讨论。
而对于交流信号，其电压大小是可以时刻变化的，可以用电压的瞬时值来描述电压的大小和变化。
示波器可以测量信号的瞬时值并通过图形的方式直观的展现在屏幕上。
但是示波器价格昂贵，不方便携带，因此在很多场合不适用。
图1 电压表测量原理图
电压表是测量电压的重要仪器。
其测量原理如图1所示。
首先被测的交流信号先要经过检波电路进行检波，转换成直流信号，再由直流电压表对该直流信号的电压进行测量，将测量值乘以一个系数之后得到测量结果在显示器上显示。
检波电路的检波方式通常有三种，平均值检波、有效值检波和峰值检波，分别对应于平均值电压表、有效值电压表和峰值电压表。
设被测交流电压的瞬时值为u（t），则：
电压平均值为：（1）
有效值为：（2）
波形因数为：（3）
波峰因数为：（4）
交流信号都可以看成是一系列不同频率和幅值的正弦波的叠加。
因此，正弦波是一种典型的交流信号。
由于被测交流电压大多数是正弦电压，而且人们通常只希望测量其有效值，故除非特别说明，交流电压表都是以正弦波为测量对象，并按有效值定度，即表头示值是被测电压为正弦电压时的有效值[2]。
因此，在测量正弦电压时，对有效值电压表，其检波电路的输出就是电压的有效值，可直接当做读数进行显示，如式（5）所示。
U=？琢（5）
对平均值电压表，其检波电路的输出就是电压的平均值，而要得到有效值，需要按式（6）进行换算才能得到正确的读数。
其中KF为正弦波的波形因数。
对峰值电压表，其检波电路的输出就是电压的峰值，而要得到有效值，需要按式（7）进行换算才能得到正确的读数。
其中KP为正弦波的波峰因数。
Up=Kp·？琢（7）
而在测量非正弦电压时，有效值电压表的读数就是波形的有效值，该读数是正确的。
而对于平均值表，读数是按式（6）换算的。
但它无法自动识别出输入波形的波形因数，因而其中的KF仍然是正弦波的波形因数，因此读数是错误的。
由于同样的原因，峰值表的读数也是错误的。
所以，通过以上的分析可以得到，在测量非正弦信号时，只有有效值电压表的读数是正确的，可直接使用。
而平均值表和峰值表的读数是错误的，如果要使用，则必须使用对应被测信号的波形因数或波峰因数进行修正。
2 实验方案的设计
为了让学生能够更好地掌握电压表测量电压的原理，我们设计了“电压表波形相应研究”的实验。
目的是帮助学生分析几种典型电压波形对不同检波特性电压表的影响，进一步明确用不同检波特性电压表测量各种电压波形所得测量結果的物理意义，掌握测量结果的处理方法。
首先，为了体现电压表的内部结构，加深学生对测量原理的理解，利用模块化设计的思想[3]，我们将检波电路（有效值检波、平均值检波和峰值检波）单独设计到实验板上，作为三个独立的模块，如图2所示。
a.有效值检波模块
b.平均值检波模块
c.峰值检波模块
图2 检波电路模块图
给各个模块供电后，在输出端就能分别得到输入信号的有效值、平均值和峰值。
这些值可以通过直流电压表直接测量得到。
设计表格如表1所示。
要求学生调节函数信号发生器，输出频率为2KHz，输出幅度为1V（用示波器监视）。
分别输出正弦波、三角波和方波，用平均值、有效值和峰值检波模块测量各输出波形，记录读数并填入表1中。
根据测量结果，计算被测电压的有效值，并进行分析说明。
其中，由于三种波形的输出幅度是相同的，因而峰值检波的三个读数应该相同。
而表格中的最后三行要求将每个检波模块的输出换算成有效值，则要求学生能够将电压表的实现过程与图1中的原理框图完全对应起来，进一步加深对测量原理的理解。
3 结束语
该实验和相关实验板在我院2012和2013级测控专业与自动化专业中进行了使用，取得了较好的实验效果。
主要体现在以下几个方面：（1）将不同检波方式的电压表内部结构通过若干主要模块体现出来，充分体现出电压表测量电压的测量原理，有助于学生的进一步理解。
（2）通过实验完成等幅度测量的数据表格，有助于学生灵活运用所学知识，从设计者的角度思考问题，主动运用测量原理来解决问题。
参考文献
[1]陈尚松，郭庆.电子测量与仪器（第二版）[M].北京：电子工业出版社，2009.
[2]林占江.电子测量实验教程[M].北京：电子工业出版社，2010.
[3]黄源.模块化设计在电子测量与仪器实验教学改革中的应用[J].教育教学论坛，2016，1（1）.。
