数控冲床模具维护指导书
扶梯设备有限公司数控转塔冲床维修保养作业指导书

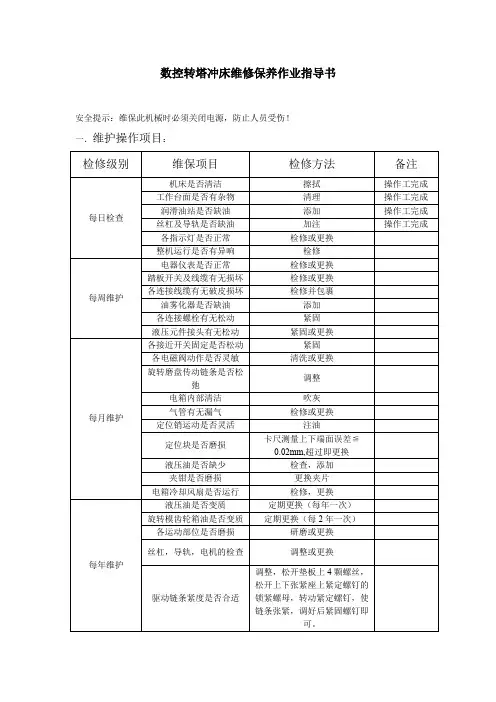

数控转塔冲床维修保养作业指导书
安全提示：维保此机械时必须关闭电源，防止人员受伤！
一．维护操作项目：
二，润滑部位表：
三．工作台的零点: 工具卡尺.
1.X轴零点调整方法：
测量值-指令值=转换值
0.001
根据以上公式计算，将NC参数1250里X的原始值增加转换值，同时把宏参数里的﹟530里的值加（测量值-指令值的差）mm
2.Y轴的零点调整方法：
测量值-指令值=转换值
0.001
根据以上公式计算，将NC参数1250里的Y原始值增加转换值，同时把宏参数里的﹟531里的值加（测量值-指令值的差）mm
四：旋转模零位的调整;
将电气方式开关打至手动档，人为插下旋转模旋转机构，手动旋转C轴，使上下旋转模都能插进，C轴回归参考点，放入芯棒，如果上下摸没有错位，则可以放入模具，试冲一张板，具体方法：编一程序，用旋转模冲一长条孔，检查其是否出现锯齿状，如出现锯齿状，则不断调整电气参数，直至冲出的长条孔无锯齿状。
数控冲床模具维护指南KETEC版
数控冲床模具维护指南KETEC版数控冲床模具是在工业生产中使用较为广泛的一种机械设备，它们常常被用于制作金属零件和零配件，以及制造汽车、飞机等大型机械设备。
在使用数控冲床模具的过程中，经常需要进行维护和保养，以保证其正常使用和延长其使用寿命。
KETEC公司作为一家专业生产数控冲床模具的企业，其产品质量和技术水平在国内同行中处于领先地位。
为方便用户更好地维护和保养数控冲床模具，KETEC公司特制定了一份数控冲床模具维护指南，以下是该指南的详细内容。
1.模具表面清理保养数控冲床模具的表面往往会沾上一些油渍、灰尘等杂物，在使用过程中，这些杂物会对模具的表面产生腐蚀和损坏，所以需要定期清理。
具体方法如下：（1）用软毛刷轻轻地擦拭模具表面。
刷子不要太硬，以免把模具表面刮伤。
（2）用软布或纱布蘸上清洁剂，在模具表面轻轻擦拭。
注意：勿使用酸、碱性液体进行擦拭，以免对模具表面造成腐蚀。
（3）清理完毕之后，用软布把表面擦干。
2.油润滑保养油润滑是数控冲床模具保养的重要环节之一，它可以有效的保护模具的表面，减少磨损，并且有助于提高模具的使用寿命。
具体方法如下：（1）在使用数控冲床模具前，先将润滑油涂在模具表面。
（2）当模具在使用过程中出现卡顿或者摩擦的现象时，应及时向模具表面涂抹润滑油，并对模具进行清洗处理。
（3）为避免润滑油的污染，需选择质量较好的润滑油，并定期对数控冲床模具进行更换。
3.定期检查维护数控冲床模具在正常使用的过程中，难免会出现一些故障和损坏，所以需要定期进行检查和维护。
具体方法如下：（1）检查模具有无变形、裂纹等情况，若出现以上情况，应及时报修。
（2）检查模具有无损口、厚度不均等情况，若出现以上情况，应及时修补。
（3）检查模具表面状况，若出现损坏的情况，应及时用研磨工具进行修复处理。
（4）定期更换润滑油，避免油质污染对模具的损坏。
（5）定期清理模具的内部，避免一些留在内部的杂物影响模具的正常使用。
数控冲床模具维护指导书
数控冲床模具维护指导书
数控冲床模具是一种用于制造金属零件的工具，通过数控技术能够实现高效、精准的加工。
而模具的维护对于确保其正常使用、延长寿命以及减少设备故障具有至关重要的作用。
因此，下面将介绍数控冲床模具的维护指导书，帮助操作人员更好地进行设备维护，提高设备的使用效率。
一、模具的保养
1. 模具加工前应彻底清洁并检查模具表面是否有损坏，如发现损坏部位应及时修复。
2. 加工期间，要注意模具的保护措施，包括避免过度磨损和损坏，避免因不当操作而造成损坏。
3. 在模具未使用时，应注意存放环境，避免湿度过高或温度过低，建议在模具表面涂一层防锈油，避免生锈。
4. 完成零件加工后，必须及时清洁模具和设备表面，注意保持设备整洁干燥。
二、模具的保养细节
1. 在加工过程中，注意保护模具表面，避免手指和其他硬物不慎碰撞模具表面，这样可以减少模具的磨损程度。
2. 在模具使用前，应对模具的每个定位孔和夹紧孔的加工尺寸进行检查，确保精度正常，避免在使用过程中因非常规的加工引起的零件误差。
3. 在零件加工、模具调试和更换模具过程中，应注意严格遵守规则，避免因不当操作而导致模具的损坏。
在调整过程中，应小心操作，轻柔扭动调整装置，避免使用工具强行操作。
4. 避免过度使用模具，这样不仅会加速模具的磨损，而且还会耗费时间和资源，影响生产效率，要合理的分配模具使用时间。
5. 定期检查数控冲床模具的尺寸計算，特别是加工尺寸是否与设计规格相符，确保模具能够正常工作。
以上就是数控冲床模具的维护指导书，保养模具可以延长其使用寿命，提高设备的使用效率，确保生产工作的顺利进行。
数控冲床的模具使用及维护
数控冲床的模具使用及维护下文论述数控转塔冲床模具在使用和维护中应遵循的一些技术要点，并针对实际问题提出相应的解决办法，可能对用户具有良好的指导作用。
一、保证最佳的模具间隙模具间隙是指冲头进入下模中，两侧的间隙之和。
它与板厚、材质以及冲压工艺有关，选用合适的模具间隙，能够保证良好的冲孔质量，减少毛刺和塌陷，保持板料平整，有效防止带料，延长模具寿命。
通过检查冲压废料的情况，可以判定模具间隙是否合适。
如果间隙过大，废料会出现粗糙起伏的断裂面和较小的光亮面。
间隙越大，断裂面与光亮面形成的角度就越大，冲孔时会形成卷边和断裂，甚至出现一个薄缘突起。
反之，如果间隙过小，废料会出现小角度断裂面和较大的光亮面。
当进行开槽、步冲、剪切等局部冲压时，侧向力将使冲头偏转而造成单边间隙过小，有时刃边偏移过大会刮伤下模，造成上下模的快速磨损。
模具以最佳间隙冲压时，废料的断裂面和光亮面具有相同的角度，并相互重合，这样可使冲裁力最小，冲孔的毛刺也很小。
二、适时刃磨可有效延长模具的使用寿命如果工件出现过大的毛刺或冲压时产生异常噪音，可能是模具钝化了。
检查冲头及下模，当其刃边磨损产生半径约0.10mm的圆弧时，就要刃磨了。
实践表明，经常进行微量的刃磨而不是等到非磨不可时再刃磨，不仅会保持良好的工件质量，减小冲裁力，而且可使模具寿命延长一倍以上。
除了知道模具何时刃磨之外，掌握正确的刃磨方法尤其重要。
模具刃磨规程如下：1) 刃磨时，将冲头竖直夹持于平面磨床磁性卡盘的V型槽或夹具内，每次磨削量为0.03~0.05mm，重复磨削直至冲头锋利，最大磨削量一般为0.1~0.3mm。
2) 使用烧结氧化铝砂轮，硬度D~J，磨粒大小46~60，最好选适用于高速钢磨削的砂轮。
3) 当磨削力大或模具接近砂轮时，加冷却液可防止模具过热而开裂或退火，应按照制造商要求选用优质多用途冷却液。
4) 砂轮向下进刀量0.03~0.08 mm，横向进给量0.13~0.25 mm，横向进给速率2.5~3.8m/min。
冲床维护保养操作指导书【教程】
以下为冲床保养作业指导书，一起来看看吧。
1、目的和范围为完善设备保养工作,使设备保养落到实处,更有效为产品服务。
适用于设备二级保养。
2、职责2.1设备维修人员负责执行。
2.2综合部负责监督。
3、要求3.1工作前准备3.1.1 活口------300 1把铁锤-------10磅1把梅花扳手1套改锥--------一字通心1把铜棒-------φ30*200 1根龙门架吊1台手拉葫芦-------2T 1件攀车杆---------600 1根内六扳手1套开口扳手1套虎口钳1把螺丝-------常用6条刚锉1套清洗油5㎏棉纱 2㎏3.1.2断掉电源。
3.2 具体工作3.2.1拆掉冲床防护罩检查三角带是否老化，如老化去备件库取新件更换。
3.2.2拆开冲床润滑油管，检查各油管是否通畅，如有堵塞，需要拆卸该油管相对应的部位，检查该部位是否因缺油造成润滑面拉伤，如拉伤要清洗、刮研，排除所发现的问题后清洗疏通油管，清洗储油杯，然后注如新油，将油管安装。
3.2.3松开冲床制动器，用攀车杆转动飞抡，检查轴瓦间隙，滑块间隙，如间隙过大调整。
3.2.4拆卸飞轮，清洗各部件，看是否有拉伤，有异常修整。
3.2.5踩动离合操纵器，感受脚踏板是否发沉，有异常拆卸清洗，离合器中轴、凸轮如磨损，修整更换，完毕后安装。
3.2.6安装飞轮，检查制动器是否老化，安装防护罩。
3.2.7检查配电箱，线路线头是否松动，接触器等电器元件是否有损，有异常排除，检查照明是否安全有效，确认没有问题后接通电源。
3.2.8向各润滑部位注油后开启机床，无异常情况由技术员安装模具。
3.3、保养完毕后由设备主管跟踪验证。
记录：设备保养记录 聊城市人和轴承有限公司质量管理体系支持性文件 冲床二级保养 作业指导书文件编号ZC6.3-21修改码 A/0 页码 2/2冲床，就是一台冲压式压力机。
在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。
冲床保养作业指导书
冲床保养作业指导书一、引言冲床作为一种重要的金属加工设备，具有广泛的应用。
为了确保冲床的正常运行和延长其使用寿命，进行定期的保养是至关重要的。
本文将详细介绍冲床保养的作业指导，以帮助操作人员正确进行保养工作。
二、保养前的准备工作1. 停止冲床的运行，将电源切断，并确保冲床处于安全状态。
2. 检查冲床的工作环境，确保没有杂物、油污等对保养工作造成干扰的物品。
3. 准备好所需的保养工具和材料，如润滑油、擦拭布等。
三、润滑系统的保养1. 检查润滑系统的油位，确保油位在规定范围内。
2. 清洁润滑系统的滤芯，防止阻塞影响润滑效果。
3. 检查润滑系统的管路是否有漏油现象，如有，及时进行修复。
4. 根据冲床润滑系统的规定，定期更换润滑油，保证润滑效果。
四、冲床床身的保养1. 清洁冲床床身表面的杂物和油污，使用擦拭布擦拭干净。
2. 检查冲床床身的表面是否有划痕和损坏，如有，及时进行修复。
3. 检查冲床床身的平整度，如有偏差，需进行调整。
五、冲床模具的保养1. 清洁冲床模具表面的残留物和油污，使用擦拭布擦拭干净。
2. 检查冲床模具的磨损情况，如有磨损严重的地方，需及时更换模具。
3. 对冲床模具进行润滑，使用适量的润滑油进行润滑，防止模具生锈和卡滞。
六、冲床电气系统的保养1. 检查冲床电气系统的连接是否牢固，如有松动现象，需及时进行固定。
2. 检查冲床电气系统的开关和按钮是否正常，如有异常，需进行修复或更换。
3. 定期对冲床电气系统进行清洁，防止灰尘和杂物进入影响正常使用。
七、冲床安全设备的保养1. 检查冲床的安全门和防护罩是否完好，如有损坏，需及时更换。
2. 检查冲床的急停开关是否正常，如有故障，需进行修复或更换。
3. 对冲床的安全设备进行定期的检测和维护，确保其正常工作。
八、保养记录和反馈1. 对每次保养进行记录，包括保养时间、保养内容和保养人员等信息。
2. 对保养过程中发现的问题和需要注意的事项进行记录，以便后续参考。
2014数控冲床操作与保养指导书
7.1 设备在开机前，必须确保设备周围危险区域没有任何人员停留或障碍物存在，机械数冲旁安全防护栏必须并列放置于设备托架外侧，以警示安全。
7.2 上、下模必须轻拿轻放，且必须戴手套作业，严防毛边划伤手指，特别是下料不得由工作台面拖拉滑下，以防操作者受伤。
7.3 上料后必须确认夹爪夹持稳固，可靠后开始加工，以防工件飞出伤人。
4.6.2 取出材料。
4.7 关闭电源
4.7.1 按下NC操作盘的电源OFF按钮。
4.7. 2将空开置于OFF，此时请务必按电源OFF按钮，然后再将空开置于OFF，请勿颠倒顺序。
5. 工艺要求：
5.1 材质：
5.1.1符合图纸及作业指导书的要求。
5.1.2板料厚度要求， 按图纸检查，板料厚度名义尺寸，其公差允许范围如下：
4.4.3 按下X轴原点定位销上/下开关,X轴原点定位销上升。
4.4.4 把板料靠到夹爪和X轴定位销上来做定位。
4.4.5 踩下脚踏开关，开闭夹爪，固定材料。
4.4.6 再按一次X轴原点定位销上/下开关,X轴原点定位销下降到加工台面以下，内部锁定显示灯熄灭。
4.5 自动运转开始
4.5.1各显示灯的亮灯，熄灯状态，请做如下的确认。
6.1.4 检查设备空压系统
6.1.4.1 检查空气管线有无破损、泻漏。
6.1.4.2 排出空气过滤器积水，主空气压力和打击头空气压力应调整至0.5MPa。
6.1.4.3 检查设备空气系统润滑油量，如果少于最低刻度线，请先补油。
6.1.5 检查设备冷却系统是否正常，冷却介质量是否充足，有无泄漏。
6.1.6 检查液压油箱是否在要求定量范围，如果低于下限请补充。
6.4.4 不锈钢板用大间隙下模，严禁加工厚度大于1.5mm的不锈钢板。
数控冲床模具维护指导书
数控冲床模具维护指导书数控冲床模具维护指南（KETEC版）一、数控冲床模具冲压过程退料板与板料接触→冲头接触板料，板料开始变形→材料在应力点开始断裂→废料从板材中断裂出来→冲头冲压到底→冲头回缩，废料自由下落，冲压工序完成（图1）二、从废料情况看出的信息（压塌角、光亮带、断裂带、毛刺）（图2）1、废料本质上就是成形孔的反像。
即位置相反的相同部位。
通过检查废料，你可以判断下模间隙是否正确。
如果间隙过大，废料会出现粗糙、起伏的断裂面和一窄光亮带区域。
间隙越大，断裂面与光亮带区域所成角度就越大。
如果间隙过小，废料会呈现出一小角度断裂面和一宽光亮带区域。
2、过大间隙形成带有较大卷边和边缘撕裂的孔，令剖面稍微有一薄边缘突出。
太小的间隙形成带稍微卷边和大角度撕裂，导致剖面或多或少地垂直于材料表面。
3、一个理想的废料应有合理的压塌角和均匀的光亮带。
这样可保持冲压力最小并形成一带极少毛刺的整洁圆孔。
从这点看，通过增大间隙来延长模具寿命是以牺牲成品孔质量换取的。
三、为什么要使用正确的下模间隙？1、最佳间隙：剪切裂缝接合，均衡冲压力、工件质量和模具寿命。
2、间隙太小：次等的剪切裂缝，冲压力提升，缩短模具使用寿命。
四、模具间隙的选择模具的间隙与所冲压的材料的类型及厚度有关。
不合理的间隙可以造成以下问题：1、间隙过大，所冲压工件的毛刺就比较大，冲压质量差。
如果间隙偏小，虽然冲孔的质量较好，但模具的磨损比较严重，大大降低模具的使用寿命，而且容易造成冲头的折断。
2、间隙过大或过小都容易在冲头材料上产生的粘连，从而造成冲压时带料。
过小的间隙容易在冲头底面与板料之间形成真空而发生废料反弹。
3、合理的间隙可以延长模具寿命，卸料效果好，减少毛刺和翻边，板材保持洁净，孔径一致不会刮花板材，减少刃磨次数，保持板材平直，冲孔定位准确。
请参造下表选择模具间隙（表中数据为百分数）五、何提高模具的使用寿命对用户来讲，提高模具的使用寿命可以大大降低冲压成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控冲床模具维护指南（KETEC版）一、数控冲床模具冲压过程退料板与板料接触→冲头接触板料，板料开始变形→材料在应力点开始断裂→废料从板材中断裂出来→冲头冲压到底→冲头回缩，废料自由下落，冲压工序完成（图1）二、从废料情况看出的信息（压塌角、光亮带、断裂带、毛刺）（图2）1、废料本质上就是成形孔的反像。
即位置相反的相同部位。
通过检查废料，你可以判断下模间隙是否正确。
如果间隙过大，废料会出现粗糙、起伏的断裂面和一窄光亮带区域。
间隙越大，断裂面与光亮带区域所成角度就越大。
如果间隙过小，废料会呈现出一小角度断裂面和一宽光亮带区域。
2、过大间隙形成带有较大卷边和边缘撕裂的孔，令剖面稍微有一薄边缘突出。
太小的间隙形成带稍微卷边和大角度撕裂，导致剖面或多或少地垂直于材料表面。
3、一个理想的废料应有合理的压塌角和均匀的光亮带。
这样可保持冲压力最小并形成一带极少毛刺的整洁圆孔。
从这点看，通过增大间隙来延长模具寿命是以牺牲成品孔质量换取的。
三、为什么要使用正确的下模间隙？1、最佳间隙：剪切裂缝接合，均衡冲压力、工件质量和模具寿命。
2、间隙太小：次等的剪切裂缝，冲压力提升，缩短模具使用寿命。
四、模具间隙的选择模具的间隙与所冲压的材料的类型及厚度有关。
不合理的间隙可以造成以下问题：1、间隙过大，所冲压工件的毛刺就比较大，冲压质量差。
如果间隙偏小，虽然冲孔的质量较好，但模具的磨损比较严重，大大降低模具的使用寿命，而且容易造成冲头的折断。
2、间隙过大或过小都容易在冲头材料上产生的粘连，从而造成冲压时带料。
过小的间隙容易在冲头底面与板料之间形成真空而发生废料反弹。
3、合理的间隙可以延长模具寿命，卸料效果好，减少毛刺和翻边，板材保持洁净，孔径一致不会刮花板材，减少刃磨次数，保持板材平直，冲孔定位准确。
请参造下表选择模具间隙（表中数据为百分数）五、何提高模具的使用寿命对用户来讲，提高模具的使用寿命可以大大降低冲压成本。
影响模具使用寿命的因素如下：1、材料的类型及厚度。
2、是否选择合理的下模间隙。
3、模具的结构形式。
4、材料冲压时是否有良好的润滑。
5、模具是否经过特殊的表面处理，如镀钛、碳素氮化钛。
6、上下转塔的对中性。
7、调整垫片的合理使用。
8、是否适当采用斜刃口模具。
9、尽量不用规范模具去加工非规范形状。
10、机床模座是否已经磨损。
六、冲压力的计算如果冲压厚板，所冲孔径又比较大，就需要精确计算所需要的冲裁力。
如果超过机器的额定吨位，容易造成机器和模具的损坏。
因此在大工位上冲压加工比较厚的板料时，需要采用下面的公式来计算冲压力：冲压力（KN）=冲压孔的周长（L）×材料厚度（T）×0.345×材料因素（F）×剪切因素（S）计算单位为mm 材料因素（F）的选择（见下表）材料因数表：剪切因数曲线表（见下图3）：剪切强度（当刃口不是斜刃口时，剪切因数为100﹪）冲孔周长的计算，（见下图4）：七、冲压特殊尺寸孔应注意的问题1、最小孔径，冲直径0.8-1.6范围的冲孔请用特殊冲头。
2、厚板冲孔时，相对于加工孔径，请使用大一号的模具。
注意：此时，若使用通常大小的模具，会造成冲头螺纹的破损。
例1、如下表的加工条件，加工孔径虽然和A工位模具对应，但请使用B工位模具。
例2、如下表的加工条件，加工孔径虽然和B工位模具对应，但请使用C工位模具。
3、冲头刃口部分，最小宽度与长度的比例一般不应小于1:10。
例3、长方形冲头，刃口长度80mm时，刃口宽度取≥8mm最合适。
4、冲头刃口部分最小尺寸与板厚的关系。
建议冲头刃口部分最小尺寸取板厚的2倍。
八、冲头刃口部分的长度、退料板的厚度、材料厚度、入模深度、（请见下图5）（理论）刃模量=冲头刃口长度-退料板厚度-材料厚度-入模深度对于C、D、E工位老式结构的冲头，如果垫片的高度过大，冲头的键槽与冲头座上的定位键无法配合，会造成异型模具无法正常使用。
因此，冲头的最大刃模量只能是3mm.九、模具的刃磨1、模具刃磨的重要性定期刃磨模具是冲孔质量一致性的保证。
定期刃磨不仅能提高模具的使用寿命，而且能提高机器的使用寿命，要掌握正确的刃磨时机。
2、模具需要刃磨的具体特征对于模具的刃磨，没有一个严格的打击次数来确定是否需要刃磨。
主要取决于刃口的锋利程度。
主要由以下三个因素决定：（1）检查刃口的圆角，如果圆角半径达到R0.1毫M(最大R值不得超过0.25毫M)就需要刃磨(见图6)。
（2）检查冲孔质量，是否有较大毛刺产生?(见图7)（3）通过机器冲压的噪音来判断是否需要刃磨。
如果同一副模具冲压时噪声异常，说明冲头已经钝了,需要刃磨。
注：刃口边缘部变圆或刃口后部粗糙，也要考虑刃磨。
3、刃口磨损程度与冲孔次数关系分析4、刃磨的方法：模具的刃磨有多种方法，可采用专用刃磨机，也可在平面磨上实现。
冲头、下模刃磨的频度一般为4:1。
刃磨后请调整好模具高度。
（1）不正确刃磨方法的危害不正确的刃磨会加剧模具刃口的迅速破坏，致使每次刃磨的打击次数大大缩小。
（2）正确的刃磨方法的益处定期刃磨模具，冲孔的质量和精度可以保持稳定。
模具的刃口就损坏较慢，寿命更长。
5、刃磨规则：模具刃磨时要考虑下面的因素：（1）刃磨圆角在R0.1-0.25毫M大小情况下要看刃口的锋利程度。
（2）砂轮表面要清理干净。
（3）KETEC公司建议采用一种疏松、粗粒、软砂轮。
如WA46KV。
（4）每次的模削量（吃刀量）不应超过0.013毫M，磨削量过大会造成模具表面过热，相当于退火处理，模具变软，大大降低模具的寿命。
（5）刃磨时必须加足够的冷却液。
（6）磨削时应保证冲头和下模固定平稳，采用专用的工装夹具。
（7）模具的刃磨量是一定的，如果达到该数值，冲头就要报废。
如果继续使用，容易造成模具和机器的损坏，得不偿失。
（8）刃磨完后，边缘要用油石处理，去掉过分尖锐的棱线。
（9）刃磨完后，要清理，退磁，上油。
注：模具刃磨量的大小主要取决于所冲压的厚度。
十、冲头使用前应注意1、存放（1）用干净抹布把上模套里外擦干净。
（2）存放时小心表面不要出现刮痕或凹痕。
（3）上油防锈。
2、使用前准备（1）用前彻底清洁上模套。
（2）查看表面是否有刮、凹痕。
如有，用油石去处。
（3）里外上油。
3、安装冲头于上模套时应注意事项（1）清洁冲头，并给其长柄上油。
（2）在大工位模具上把冲头插入上模套底部，不能用力。
不能用尼龙锤。
安装时，不能通过旋紧上模套上的螺栓来固定冲头，只要在冲头正确定位后才能旋紧螺栓。
4、安装上模组合入转塔如果想延长模具使用寿命，上模套外直径和转塔孔之间的间隙要尽可能地小。
所以请小心执行下列程序。
（1）清洁转塔孔的键槽和内直径并上油。
（2）调整上模导套的键槽，使之与转塔孔的键温和。
（3）把上模套导直直地插入塔孔，小心不能有任何倾斜。
上模导套应该靠自身重量滑入转塔孔。
（4）如果上模套向一边倾斜，可用尼龙锤之类的软材料工具把它轻轻敲正。
重复敲击直至上模导套依靠自身重量滑入正确位置。
注意：不能用于上模导套外直径，只能在冲头顶上用力。
不能敲击上模套顶部，以免损坏转塔孔，缩短个别工位使用寿命。
十一、模具的检修如果冲头被材料咬住，取不出来，请按如下所记工程检查。
1、冲头、下模的再刃磨。
刃口锋利的模具能加工出漂亮的切断面，刃口断了，则需要额外的冲压力，而且工件断面粗糙，产生很大的抵抗力，造成冲头被材料咬住。
2、模具的间隙。
模具的间隙如果相对板厚选得不合适，冲头在脱离材料时需要很大的脱模力。
如果这个原因冲头被材料咬住，请更换合理间隙的下模。
3、加工材料的状态。
材料弄脏了、或者有油污时，脏东西附着到模具上，使得冲头被材料咬住而无法加工。
4、有变形的材料。
翘曲的材料在冲完孔后，会加紧冲头，使得冲头被咬住。
有翘曲的材料。
请弄平整后在加工。
5、弹簧的过度使用，会使得弹簧疲劳。
请时常注意检查弹簧的性能。
十二、注油油量和注油次数视加工材料的条件而定。
冷轧钢板、耐蚀钢板等无锈无垢的材料，要给模具注油，注油点为导套、注油口、刀体与导套的接触面、下模等。
油用轻机油。
有锈有垢的材料，加工时铁锈微粉会吸入冲头和导套之间，产生污垢，使得冲头不能在导套内自由滑动，这种情况下，如果上油，会使得锈垢更容易粘上，因此冲这种材料时，相反要把油擦干净，每月分解一回，用汽/柴油把冲头、下模的污垢去掉，重新组装前再擦干净。
这样就能保证模具有良好的润滑性能。
十三、模具使用过程中经常出现的问题及解决方法问题一、板料从夹钳口脱出问题二、模具磨损严重问题三、冲头带料及冲头粘连问题四、废料反弹问题五、卸料困难问题六、冲压噪音十四、冲压非金属材料的注意事项钣金工业的发展已经超出了传统意义上的金属板件加工，现在也包括非金属的加工。
在数控冲床上加工非金属材料请注意以下几个方面的问题：1、冲头、下模的刃口要保持锋利。
2、下模间隙要减少5-8﹪（比冲冷轧板）。
3、采用正锥结构的下模。
4、进给速度小，以保证足够的卸料时间。
5、如果板料上有压痕，请采用轻型弹簧。
6、硬塑料冲压之前，请加足够的润滑液。
对于冲压啊软而薄的材料，最易出现的问题是表面的压痕，除保持刃口锋利外，最重要的就是要采用轻型弹簧或轻型弹簧组件，降低压料力，消除划痕。
十五、使用特殊成型工具的注意事项1、不同型号的机器滑动的行程不同，因此要注意成型模具封闭高度的调整。
2、一定要保证成型充分，因此需要仔细调整，每次调整量不要超过0.15毫M，如果调整量过大，容易造成机器损坏和模具的。
3、对于拉伸成型，请选用轻型弹簧组件，以防止板料的撕裂，或因变形不均匀卸料困难等。
4、在成型模具周围安装球形支撑模具，防止板料倾斜。
5、成型模具尽量远离夹钳。
6、成型加工最好放在加工程序的最后来实现。
7、一定要保证板材良好的润滑。
8、定货时注意特殊成型工具的让位问题，如果两个成型的距离比较近，请一定要跟本公司销售员进行沟通。
9、因为成型工具需要较长的卸料时间，因此成型加工时一定要采用低速，最好要有延时。
十六、使用长方形切断刀的注意事项1、步距尽量大，要大于整个刀具长度的80﹪。
2、最好通过编程来实现跳跃步冲。
3、建议选用斜刃口模具。
十七、在不超过机器公称力的情况如何冲孔生产过程中需要大于114.3毫M直径的圆孔。
如此大的孔会超出机器公称力的上限，特别对于高剪切强度材料。
通过多次冲孔的方法冲出大尺寸孔可以解决这一问题。
使得小尺寸模具沿大圆周长剪切可以降低一半或更多的冲压力，在你已经拥有的模具中可能大部分模具都能做到。
以下的图示分别使用圆形、双D、带圆角矩形、凸透镜形模具都可冲出大孔径圆形。
在这三种情况下，废料都从下跌落，没有废料留在工作台上。
十八、一个冲大园孔的简易方法这种凸透镜的模具可被制成你所需半径尺寸。
如果孔径超出冲床公称力，我们推荐使用A技术方案。
