钢筋保护层扫描仪操作说明
钢筋扫描仪操作规程
钢筋扫描仪操作规程一、准备工作1.确保钢筋扫描仪处于可靠的工作状态，包括电源和电池电量充足，机身无损坏。
2.清理工作区域，确保没有杂物或人员会干扰到扫描仪的正常工作。
3.戴上个人防护装备，如安全帽、安全鞋、手套等。
二、设置钢筋扫描仪1.将钢筋扫描仪放置在水平平稳的地面上。
2.打开电源开关，并确保设备已经开机。
3.根据需要，选择合适的扫描模式和设置扫描参数，如扫描深度、扫描速度等。
4.确认设备的工作环境符合要求，如温度、湿度等。
三、进行扫描操作1.将扫描头与被测试的混凝土结构相接触，并确保紧密贴合。
不要施加过大的力量，以免损坏扫描头或混凝土结构。
2.沿着需要扫描的区域持续滑动扫描头，确保每个区域都得到充分的覆盖。
扫描过程中要保持匀速并保持与混凝土结构的接触。
3.在扫描过程中，密切观察设备显示屏上显示的实时数据，查看钢筋位置和质量信息。
如有异常情况出现，需要停止扫描并检查。
4.记录扫描数据和结果，可使用钢筋扫描仪提供的软件或其他工具进行分析和保存。
四、维护和保养1.使用完毕后，及时关闭电源并拔下电源线。
2.清洁工作完成后，用柔软的布擦拭钢筋扫描仪的表面，防止灰尘和污渍堆积。
3.检查扫描头和连接线是否有异常，如发现有损坏或者断裂，应及时更换。
4.定期校准钢筋扫描仪，确保其准确性和精度。
5.在不使用钢筋扫描仪的情况下，应将其存放在干燥、通风的地方，避免阳光直射和潮湿环境。
五、注意事项1.在操作钢筋扫描仪前，应查阅相关的用户手册和操作说明，了解设备的功能、特性和限制。
2.在扫描过程中，不要将钢筋扫描仪与其他设备的电源线或通信线连接在一起，以免干扰扫描结果。
3.在使用钢筋扫描仪进行检测时，应注意周围环境的安全，确保没有人员在扫描区域内。
4.遵守操作规程，不要擅自更改扫描参数或拆卸钢筋扫描仪的部件。
5.如果不熟悉钢筋扫描仪的操作或者遇到问题，应及时向经验丰富的人员寻求帮助。
总结：钢筋扫描仪的正确操作对于确保混凝土结构质量和安全至关重要。
钢筋扫描仪用户手册
第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。
可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。
施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。
1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20,Ф22, Ф25, Ф28, Ф32。
保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）表 1.1 第一量程保护层厚度测量范围（单表1.3仪器最大允许误差（保护层厚度单位：3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。
钢筋保护层测定仪操作规程
钢筋保护层测定仪操作规程
1、本仪器是一种便携式无损钢筋测量仪器，能够在混凝土表面测量钢筋位置、钢筋直径、和混凝土保护层厚度，测量钢筋分布和钢筋走向。
2、保护层厚度的测量范围（钢筋直径Φ6mm~Φ50mm）：
ZBL-R610：10mm~130mm ZBL-R620：
第一量程：6mm~90mm。
第二量程：10mm~180mm。
3、直径的测量范围：Φ6mm~Φ32mm
4、工作环境要求：无强交变电磁场干扰，不得长时间阳光直射，避免进水。
环境温度:-10ºC~40ºC;空气湿度：<90%。
5、在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于钢筋走向的方向移动传感器进行扫描测量。
6、使用前请将仪器接好传感器，开机测试，如果电量显示小于5 小时，请准备一套新电池放入仪器箱，以备随时更换。
7、仪器的基本操作流程是：安装电池—连接主机传感器—开机—复位—确定钢筋位置及钢筋走向—输入设计钢筋直径—测量保护层厚度—存储数据—退出—关机。
8、在测量过程中应每10分钟左右进行一次复位操作。
9、一般先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。
10、当信号最大当前距离值最小时，传感器走向即为混凝土内
部被测钢筋的走向。
11、使用后用干净柔软的干布清洁仪器及其部件。
请勿用湿布或有机溶剂擦洗仪器及配件。
钢筋扫描仪使用说明书
目录
2.2.10 删除数据 �������������������������������������������������������������� 20 2.2.11 仪器标定 �������������������������������������������������������������� 21 2.2.12 系统设置 �������������������������������������������������������������� 21
●
存储环境要求：
环境温度：－ 20℃～ 50℃ 相对湿度：＜ 90%RH
●
●
避免进水，避免在强磁场环境下使用，如大型电磁铁、变压器、变频 器等附近。 未经允许，请勿擅自打开仪器机壳。
3
第一章 概述
1.4 技术指标
不同钢筋直径的量程范围：
钢筋直径 量程 小量程 mm 1 ～ 70 1 ～ 80 1 ～ 80 2 ～ 90 大量程 mm 5 ～ 100 5 ～ 120 5 ～ 140 5 ～ 185
图 2-2
2.2.2 模式选择
在 系 统 主 界 面（ 图 2-2）， 按 ( 、 ) 键切换各功能，选择“开始检测”， ) 键或者 ( ) 键进入检测设置 按( 、 界面如（图 2-3）到（图 2-6）。( ) 移动选择各种方式测量，从上到下 依次为厚度检测、波形扫描、网格检测、 剖面检测和仪器标定。
2.1.1 仪器外观
仪器由以下两部分构成：
1. HC-GY6 系列一体式钢筋扫描仪（图 2-1）。 2. 充电器及其他辅件。
手柄 按键 挂件孔 显示屏 指示灯 轮胎 钢筋指示箭头 预留接口
图 2-1
USB 接口
2.1.2 对外接口
钢筋扫描仪用户手册
第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。
可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。
施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。
1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф28, Ф32。
保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm 仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。
扫描仪

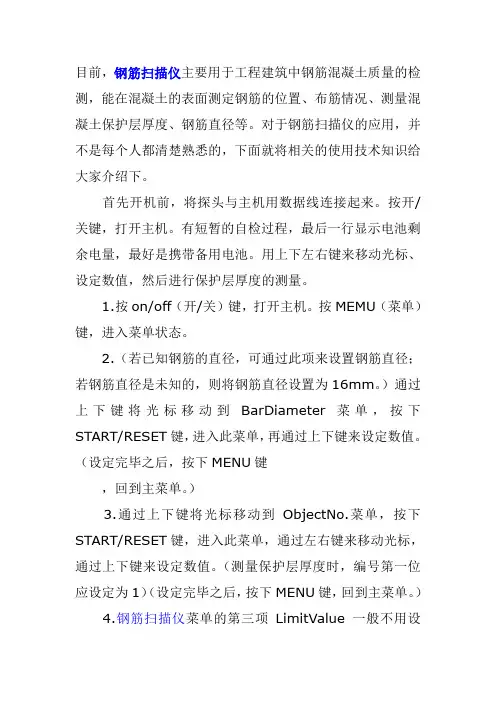

目前，钢筋扫描仪主要用于工程建筑中钢筋混凝土质量的检测，能在混凝土的表面测定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等。
对于钢筋扫描仪的应用，并不是每个人都清楚熟悉的，下面就将相关的使用技术知识给大家介绍下。
首先开机前，将探头与主机用数据线连接起来。
按开/关键，打开主机。
有短暂的自检过程，最后一行显示电池剩余电量，最好是携带备用电池。
用上下左右键来移动光标、设定数值，然后进行保护层厚度的测量。
1.按on/off（开/关）键，打开主机。
按MEMU（菜单）键，进入菜单状态。
2.（若已知钢筋的直径，可通过此项来设置钢筋直径；若钢筋直径是未知的，则将钢筋直径设置为16mm。
）通过上下键将光标移动到BarDiameter菜单，按下START/RESET键，进入此菜单，再通过上下键来设定数值。
（设定完毕之后，按下MENU键，回到主菜单。
）3.通过上下键将光标移动到ObjectNo.菜单，按下START/RESET键，进入此菜单，通过左右键来移动光标，通过上下键来设定数值。
（测量保护层厚度时，编号第一位应设定为1）（设定完毕之后，按下MENU键，回到主菜单。
）4.钢筋扫描仪菜单的第三项LimitValue一般不用设定，为默认值就可以了。
5.若已知钢筋间距，则通过上下键将光标移动到Neighb.BarCorr.菜单，按下START/RESET键，进入此菜单，通过上下键来设定数值。
若钢筋间距未知，则不用设定，为默认值就可以了。
6.开始测量：则通过上下键将光标移动到MeasureW.Statictic菜单，按下START/RESET键，进入测量状态。
在测量区域内移动探头，每次出现一个测量值，则按下PRINT/STORE键存储一次，主机屏幕上所显示的次数n自动加一。
（测量钢筋直径，探头在钢筋正上方时按一下向上键头来完成。
）7.测量完毕后，按下MENU键，回到主菜单。
通过上下键将光标移动到DaTaOutput菜单，按下START/RESET 键进入。
钢筋保护层厚度检测方法
钢筋保护层厚度检测方法
钢筋保护层厚度扫描方法
钢筋保护层厚度是构筑物中关键的一项质量指标，需要进行定期检测以确保结构的安全性。
以下是一种常见的钢筋保护层厚度检测方法：
1. 选择合适的检测设备：常用的钢筋保护层厚度检测仪器包括涂层测量仪、超声波测厚仪等。
根据检测的具体要求和场所的限制，选择适合的设备。
2. 准备工作：将待测区域清理干净，确保没有任何杂质或涂层覆盖在钢筋表面。
对于有涂层覆盖的区域，需要将其去除，以便直接接触到钢筋表面。
3. 进行测量：将设备置于待测区域的钢筋表面上，按下仪器上的开始测量按钮。
根据仪器的要求，可能需要在测量过程中保持设备与钢筋表面的平行或垂直位置。
4. 记录测量结果：在完成一次测量后，将得到的钢筋保护层厚度数值记录下来。
如果需要多个点的测量结果，逐一进行并记录。
5. 分析结果：根据得到的测量结果，判断钢筋保护层厚度是否达到设计要求。
如果保护层厚度不足，可能需要进行修复或加固工作。
需要注意的是，钢筋保护层厚度检测需要有经验的人员进行，并且应严格按照相关的检测标准和规范进行操作。
一体式钢筋扫描仪最佳操作指南打印版
一体式钢筋扫描仪最佳操作指南打印版HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。
选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。
完成后按任意键退出。
1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置”菜单进入，量程选择“小”，主筋间距选择“—”后返回。
1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。
2测试精度简易验证: 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。
否则应及时联系生产厂家。
测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。
确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。
3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。
3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测”模式保护层厚度会有2mm 误差。
以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。
首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋保护层扫描仪操作说明
一、开机预热：
首先开机预热20～30分钟左右，再调零。
（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。
仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。
具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。
传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。
1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。
如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。
可作为手动调零后的检查依据。
此时数据范围应在（28800）
左右。
（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。
如果转动范围过度，请耐心反复调整。
调整好零点，使用过程中再手动调零时，只需小范围转动即可。
）
二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋
有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。
〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。
根据数据的变化规律，可测量混凝土内部钢筋有无。
具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。
所以必须缓慢移动传感器探头（通过运动得到变化的数据）才能正确测试。
主机仪器根据数值变化量的大小相对测量，变化量的大小通过显示短线（--、、、）的数量多少表示。
进入A3----的测试状态，仪器主机测试传感器采集数据的*直接变化量*，又称绝对测试法。
所以可以直接得到传感器探头（不需要运动就可得到数据的变化）测试数据的变化量。
变化量的大小通过显示器显示测试数据的变化量判断。
每次起动A1、A2、A3、、、主机仪器都首先进入存初值的执行程序，（有软件调零功能）然后再进入主运动程序。
所以当每一次按〔功能〕键时应根据测试需要靠近或离开被测物体。
2）测试过程离开被测物体一定距离，第一次按〔功能〕键，此时主机仪器显示A1、等待片刻，当显示（1 ）后，手持传感器在被测物体表面*缓慢移动*，当传感器靠近被测物体内部铁磁材料后，主机蜂鸣器鸣叫，同时仪器主机显示1-***变化的短线。
（当仪器没有预热好，或靠近混凝土表面，或出现各种干扰时，主机蜂鸣器也会出现鸣叫。
）根据仪器主机显示器显示短线变化的多少，判断混凝土内部钢筋的
有无。
注意：当传感器停止运动，（测量数据逐渐停止变化）显示器中显示变化的短线逐渐消失，恢复为（1 ）。
第二次按动〔功能〕键，（*离开被测物体再启动*）主机仪器显示A2，除灵敏度变化外，使用不变。
第三次按动〔功能〕键，（*离开被测物体再启动*）主机仪器显示A3，等待片刻当显示（3 ）后，手持传感器靠近被测物体内部铁磁材料后，仪器主机显示3-****变化的数据。
由于此状态是测量数据变化的绝对值，所以
显示器显示（3-****）的变化数据可能逐渐增加，（仪器内部，外部环境温度的变化、干扰的出现）此时可根据情况再次按动〔功能〕键，（*离开被测物*软件调零）使数据变小，根据数据的变化判断钢筋位置，（蜂鸣器不响）越靠近混凝土内部钢筋位置数据越增大，出现最大值后数据逐渐变小（并出现负号）时，最大值处便是钢筋位置。
请注意反复、左右移动最后判断。
反复测量可准确测定物体内部钢筋位置。
三、测量混凝土内部钢筋走向：完成被测物体内部铁磁材料大致位置范围的测量后，应继续测量。
手持传感器在被测物体表面缓慢移动，观察仪器主机数据的变化，当测量数据增加时（3----状态），如果在数据逐渐变大到最大值后开始变小的方位上，
再缓慢旋转传感器360度，观察与传感器纵深方向平行的位置，（传感器底面黑色或红色线段的位置）仪器主机数据显示最大值的方向---便是被测物体内部钢筋走向。
为准确测定混凝土内部钢筋直径或保护层深度，反复测量几遍，定准钢筋走向，做好标记，以便下一步测量。
四、设置钢筋直径、测量保护层深度：
1. 首先按〔选择〕键，使仪器主机显示00。
2. 再按〔参数〕键，按动一次加一，加到位置值。
仪器显示**----。
仪器主机显示器左边两位为钢筋直径参数，范围06MM～40MM（三套传感器总测量范围，可根据不同传感器设定参数），加到40后自动变06。
设置钢筋直径过程中同时将深度设置参数清0（显示器右边三位数据）以备测量。
设定后可以开始进行测量1）首先离开被测物体按〔调零〕键，等待仪器主机调零点初值正常后，（如需调零，见手动调零）显示P-0000。
2）将传感器放置在被测物体已知钢筋走向的放位（将传感器底部的定位线对准钢筋位置）上，再按〔测量〕键，仪器主机显示L-1---后，等待主机仪器计算并显示结果。
（**-***）左边两位**表示直径，右边三位表示深度。
单位：MM，反复测量可得到较准确的数据。
如果显示器显示HH----，表示没有测准或数据不对，请重新测量。
3. 多次测量，取平均值。
如果需要多次测量参数，取平均值。
可再次按动〔测量〕键，此时仪器主机显示器再次显示L-1---，表示已进入第二次测量状态，等待计算显示测量结果，显示计算的结果为第二次的测量值。
如果再次启动〔测量〕键，仪器主机显示器再次显示L-1---，表示已进入第三次测量状态，显示计算的结果为第三次的测量值，以此类推，可多次测量，最后人工计算平均值。
***如果需要退出测量状态，按动〔清零〕键或〔复位〕键即可。
***关机后设置值自动清零。
五、设置保护层深度、测量钢筋直径：
1. 首先按〔选择〕键，二次按动〔选择〕键，（第一次仪器主机显示00----，表示钢筋直径的设定）第二次仪器主机显示---000，此时可开始设置保护层深度。
2. 再按〔参数〕键，按动一次加十，加到设置值，仪器显示---***。
仪器主机显示器右边三位为保护层深度参数，范围10MM～150MM （三套传感器总测量范围，可根据不同传感器设定参数）。
每次加十，加到150后自动变0，设置保护层深度过程中同时将钢筋直径参数设置值清0（显示器左边两位），以备测量。
设定后可以开始进行测量。
其步骤（见四-2）
3. 多次测量，取平均值。
（与四-3相同）
六、保护层深度、钢筋直径的估测：
仪器开机时，参数设定单元为00-000，表示现测量状态是估测保护层深度，钢筋直径（即两个参数均为未知）。
基本操作步骤与设置参数测量一样。
即1-起动〔调零〕键；2-
起动〔测量〕键。
不同操作步骤如下：当测量计算出结果后，显示器显示**-***，此时的直径**MM，保护层深度***MM，仅为参考数据。
如需要进一步准确，可估测结果之一（直径或保护层深度）作为假设已知参数，进行设置参数测量（设置已知直径，测量保护层深度或设置已知保护层深度，测量直径），两个条件相互交替使用测量，最后确定被测混凝土内部钢筋直径；保护层深度。
请注意：两个参数均未知的测量、计算时时间等待比较长（即当按动〔测量〕键后，需要较长时间后才能出结果，请耐心等待）。
*由于该仪器配置不同形状的传感器（圆形、长形），长形传感器有方向性，所以每次自动〔调零〕、〔测量〕时应顺着传感器测量方向，或钢筋走向方向，即测量测试方向。
圆形传感器方向性忽略。
*
七、工程现场测量建议（仅供参考）
由于仪器标定选用螺纹钢，并且在空气介质中测定系数，而在工程现场测定混凝土内部钢筋直径、混凝土保护层深度过程中，由于混凝土材料内部的磁质含量不同，杂志分布的不均匀性，测验测量中会产生误差。
请注意如下几点： 1. 测量混凝土内部钢筋位置过程中，应注意仪器主机显示器显示数据的变化规律，逐渐增大，逐渐减小，个别的跳变量应忽略。
蜂鸣器的鸣叫与数据的变化结合起来运用。
2. 大范围的测量混凝土构件时，最好测量数个测试参数点，取样观测以便测量准确。
实际中的混凝土内部钢筋直径，保护层深度与测量中的数据比较，修正线性误差。
3. 当测量混凝土内部相同直径钢筋相交接点时，测量数据变化增大。
4. 如果需要测定混凝土内部双层钢筋直径、保护层深度，首先测定钢筋走向位置，然后在混凝土构件两面双向相对测量。
再做几个典型参考点，取样观察，找出实际值与测试值的线性误差。
***《钢筋保护层参数测试仪》已处于批量投产阶段，欢迎现使用单位提出宝贵意见。
如出现质量问题，三个月包换，保修一年。
在此感谢广大用户的大力支持。
