TeklaStructures模板编辑器Tekla Structures 基础培训教程第二课下–模板Tekla Structures 13.0 培训教程Tekla Structures 13.02007-4-16Copyright ? 2007 Tekla CorporationTekla版权所有 2007 页1Tekla Structures 基础培训教程第二课下–模板1 模板编辑器.....................................................................................3 1.1 从头开始创建新的模板. (3)定义模板属性 (4)插入模板成分和对象 (5)排序 (15)编辑成分属性 (17)规则 (17)高度........................................................................20 1.2 将旧格式模板转换为新的格式. (20)转换 assembly_part_list.tpl 模板 (20)编辑模板成分 (22)编辑模板对象 (23)转换 assembly_bolt_list.tpl模板 (26)1.3 将AutoCAD或MicroStation文件转换成模板 (28)插入AutoCAD文件并编辑其内容 (29)将一个模板分割成两个独立的模板 (32)Tekla版权所有 2007 页2Tekla Structures 基础培训教程第二课下–模板1 模板编辑器在这课里你将学会如何用模板编辑器工作。
你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。
什么是模板, 模板是Tekla Structures中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。
在模板的使用中，Tekla Structures会填充模板的内容。
模板是由模板编辑器进行创建和编辑的，模板编辑器是Tekla Structures中一个独立的应用程序。
1.1 从头开始创建新的模板运行模板编辑器在Tekla Structures中，我们可以点击建模或绘图程序中下拉菜单“工具”?“模板…”或者直接点击“运行模板”的图标创建新的模板 1、首先，我们将新建一个用于生成报告的文本模板，它可以被用来创建一个构件中各零件的螺栓、垫片及螺母的清单。
我们可以通过多种途径创建一个新模板，点击“新建”图标或从下拉菜单“文件”中选择“新建”或直接按住“Ctrl，N”2、将模板类型设置成“文本模板”3、按下“确定”，一个新的模板便创建好了。
Tekla版权所有 2007 页3Tekla Structures 基础培训教程第二课下–模板定义模板属性我们可以通过模板属性来定义输出的尺寸、页边距以及行列的用法。
1、双击模板窗口的空白处，弹出“模板页面属性”对话框2、设置宽度为80个字符，高度为40个字符。
3、定义视图高度为30个字符。
4、按下“确定”。
5、从下拉菜单中选择选项 > 参数6、选择毫米为单位。
Tekla版权所有 2007 页4Tekla Structures 基础培训教程第二课下–模板7、按下“确定”。
插入模板成分及对象模板的布局是用模板成分来设计的，然后在模板成分中放置模板对象用来添加各种图形或文本数据。
最后的成果是由模板成分、对象以及模板自身的属性决定的。
有关模板成分的详细内容请参阅帮助:模板编辑器 > 使用模板成分在一下示例的模板中，我们将用报表页眉、页眉、行、页脚以及报表页脚来创建一个构件,零件,螺栓,垫片,螺母的清单。
模板成分 1、通过点击成分工具栏中的“报表页眉”、“页眉”、“行”、“页脚”、“报表页脚”图标，我们可以插入模板成分。
这些成分显示在模板工作区内并且在左边的目录浏览器中列出。
2、下一步，定义每一行内容的类型。
双击行的边框或者是内容浏览器中的行，我们可以打开行属性对话框;然后为第一行内容选择一个类型:构件，并给出一个描述性名称:构件。
3、按下“确定”。
4、对于其余的行，重复上述步骤并分别给出其内容的类型:零件，螺栓，垫片，螺帽以及描述性名称。
通常情况下，每一行代表着Tekla Structures数据库中的一个对象，其内容的类型决定了何种数据能够被读取到该行中。
该对象某些特定的属性才适合于每种内容类型。
5、下一步，根据实际模型中的层次关系来设置各行之间的层次。
在一个模型中，螺栓、垫片、螺母是附加于零件之上的，而各个零件按照顺序构成了一个构件。
选中“零件”行并点击内容浏览器中“把行调低一层”按钮。
Tekla版权所有 2007 页5Tekla Structures 基础培训教程第二课下–模板6、选中“螺栓”，“垫片”，“螺帽”行并点击两次上述按钮，这样可以将其暂时转移到“零件”行的下一级。
从模型中收集数据需要整个结构层次，例如Bolt行的数据不能够直接的在Assembly行下获取——其间，Part行是必须的。
每一行都有“输出中隐藏”这一选项，如果你不希望该行的内容在最后的打印输出中显示，可以使用该选项。
下一步，在模板成分中添加对象。
在文本模板中可以添加文本和值域。
更多关于模板对象的内容请参阅帮助:模板编辑器>使用模板对象。
在报表页眉中插1、在页眉中中插入文本有两种方式，一是选择“插入”下拉菜单中的入对象“文本”或点击“文本”按钮并选择插入位置。
默认的字符串显示如下:Tekla版权所有 2007 页6Tekla Structures 基础培训教程第二课下–模板2、双击文本，打开文本属性对话框3、修改文本内容并按“确定”。
4、下一步，在文本后面添加一个值域，我们可以从下拉菜单“插入”中选择“数值域”或点击“数值域”按钮并选择插入位置。
5、双击该值域，打开值域属性对话框。
Tekla版权所有 2007 页7Tekla Structures 基础培训教程第二课下–模板6、为该值域设置一个描述性名称。
7、点击属性…按钮，打开选择属性对话框。
Tekla版权所有 2007 页8Tekla Structures 基础培训教程第二课下–模板8、单击树结构左边的“，”框，打开下级目录。
9、选择PROJECT分支下的NAME属性并按“确定” Tekla版权所有 2007 页9Tekla Structures 基础培训教程第二课下–模板10、“公式”一栏显示了GetValue("") 属性。
下一步定义该域在整个布局中的长度并按“确定”。
Tekla版权所有 2007 页10Tekla Structures 基础培训教程第二课下–模板这时，页眉中的值域也随之更新。
11、在报表页眉的右边添加日期、时间值域及相应的文字。
这些值域在内容浏览器中同样有显示。
Tekla版权所有 2007 页11Tekla Structures 基础培训教程第二课下–模板你可以同时打开数个模板并且可以在模板之间复制、粘贴对象。
双击内容浏览器中值域的名称同样可以打开值域属性对话框。
12、选择日期和时间值域，用右键菜单中的对齐 > 左对齐来对齐它们。
在页眉中插入对在报表页眉中插入文本，如下图所示:象在行中插入对象如下图所示，在行中插入并对齐文本和数值域。
在数值域属性对话框中，点击向导…按钮并打开选择属性对话框，选择相应属性并给出描述性名称，它将会出现在内容浏览器中。
关于值域内容的描述请参见帮助:附录D:模板域。
Tekla版权所有 2007 页12Tekla Structures 基础培训教程第二课下–模板提示:各行中属性的名称必须不同，例如，你在不同的行中使用了属性“数量”，那么你必须在值域属性对话框中为每个属性赋予不同的名称如:构件数量、零件数量等在页脚中插入对如下图所示，在报表页脚中插入文本象在报表页脚中插1、如下图所示，在页脚中插入文本。
入对象在文本之间，添加一个值域，用来计算构件的总数。
从内容浏览器中复制要汇总的数值域的名称的个数，并打开数值域属性对话框2、填写名称3、点击高级…按钮并打开公式内容对话框Tekla版权所有 2007 页13Tekla Structures 基础培训教程第二课下–模板4、在函数选项中选择Total。
Tekla版权所有 2007 页14Tekla Structures 基础培训教程第二课下–模板5、在括号中写入值域名称“构件数量”。
6、点击公式内容窗口的确定。
7、点击值域属性窗口的确定。
排序当值域被添加到模板成分中时，下一步就是要确定这些域和行如何排序。
排序可以按照如下三个层次:, 在值域内部，按照字母升序或字母降序排列, 在值域之间，按照内容浏览器中出现的顺序排列，这是由排序的优先级来决定的。
排序的优先级决定了值域如何影响一行的排序情况。
更多有关值域排序内容请参阅帮助:模板编辑器>使用模板对象>值域>设置值域的排序优先级。
, 排序类型值“组合”和“清楚”决定了一行的排序类型，它决定了是否分离或合并相同的行。
在值域内部定义首先，让我们来定义值域内部的排序。
值域的排序可以区分所有不排序顺序同域的值，并且每一个不同的值都会写成新的一行。
1、双击内容浏览器或模板成分中的值域构件编号，并设定顺序为“升序”。
这个域的值便会按照由A到Z的字母顺序排列，并且在内容浏览器中我们可以看见用一个箭头来表示。
Tekla版权所有 2007 页15Tekla Structures 基础培训教程第二课下–模板2、对各行中值域重复同样的操作，这些值域包括: 零件编号，螺栓直径，螺栓等级，长度，垫片直径，螺帽直径。
定义值域之间的下一步我们将定义值域之间的排序。
排序顺序 1、在内容浏览器中选中BOLT_STANDARD值域并按下“向上移动”的按钮。
你同样可以通过托拽的方式将值域放置到一个新的位置。
这样，螺栓首先按照其等级来排序，然后分别是其直径和长度。
2、对后面行中的垫片等级和螺栓等级执行同样的操作。
Tekla版权所有 2007 页16Tekla Structures 基础培训教程第二课下–模板定义行之间的排当许多行所有参与排序的值域的值相同时，这些行称作为“重复序顺序行”。
如果你希望仅输出一行，而不是每一个重复的对象都输出一行，请选择行的排序类型为合并。
如下例所示，5个A/1构件输出时只列出了一行而不是5行。
1、双击内容浏览器中“Steel_assembly”行或相应成分的边框，打开行属性对话框。
2、选择“排序类型”为“组合”。
3、按下“确定”。
4、对其他所有的行重复同样操作。
编辑成分属性规则行的规则是在某些特别的条件下用来控制行的输出的。
Tekla Structures模板编辑器
Tekla Structures 基础培训教程第二课下–模板Tekla Structures 13.0 培训教程模板编辑器Tekla Structures 13.02007-4-16Copyright © 2007 Tekla CorporationTekla版权所有 2007页1Tekla Structures 基础培训教程第二课下–模板1 模板编辑器 (3)1.1 从头开始创建新的模板 (3)定义模板属性 (4)插入模板成分和对象 (5)排序 (15)编辑成分属性 (17)规则 (17)高度 (20)1.2 将旧格式模板转换为新的格式 (20)转换 assembly_part_list.tpl 模板 (20)编辑模板成分 (22)编辑模板对象 (23)转换 assembly_bolt_list.tpl模板 (26)1.3 将AutoCAD或MicroStation文件转换成模板 (28)插入AutoCAD文件并编辑其内容 (29)将一个模板分割成两个独立的模板 (32)Tekla版权所有 2007页2Tekla Structures 基础培训教程第二课下 –模板Tekla版权所有 2007页31 模板编辑器在这课里 你将学会如何用模板编辑器工作。
你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD 图形来新建另外两个图形模板。
什么是模板？模板是Tekla Structures 中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。
在模板的使用中，TeklaStructures 会填充模板的内容。
模板是由模板编辑器进行创建和编辑的，模板编辑器是Tekla Structures 中一个独立的应用程序。
1.1 从头开始创建新的模板运行模板编辑器在Tekla Structures 中，我们可以点击建模或绘图程序中下拉菜单“工具”→“模板…”或者直接点击“运行模板”的图标创建新的模板1、首先，我们将新建一个用于生成报告的文本模板，它可以被用来创建一个构件中各零件的螺栓、垫片及螺母的清单。
(仅供参考)TEKLA18.0模板和报告指南
模板和报告指南产品版本 18.02 月 2012© 2012 Tekla Corporation© 2012 Tekla Corporation 及其授权方。
版权所有。
本软件手册与上述软件一同使用。
软件和软件手册的使用均受许可协议的制约。
除其它规定外，许可协议规定了本软件和手册的担保条款，明确了豁免责任，对可修复性损坏的赔偿进行了规定，对本软件的使用范围进行了说明，同时确定您是否是本软件的授权用户。
有关重要义务和相应的权利限制及制约，请参照许可协议。
另外，本软件手册受版权法和国际公约的保护。
未经授权复制、显示、修改或分发本手册或本手册的任何部分都可能会引起严厉的民事及刑事惩罚，并将受到最大程度的法律制裁。
Tekla, Tekla Structures, Tekla NIS, Tekla DMS, Tekla Municipality GIS 和 Tekla Civil 都是 Tekla Corporation 在欧盟、美国和/或其它国家/地区的注册商标或商标。
本手册中提到的其它产品和公司名称也都是（或是）各自所有者的商标。
在提到第三方的产品或品牌时，Tekla 无意暗示与第三方存在某种从属关系或经第三方许可，并否认任何这样的从属或许可关系，除非另有明确的说明。
本软件的一部分：D-Cubed 2D DCM © 2008 Siemens Industry Software Limited. 保留所有权利。
EPM toolkit © 1995-2004 EPM Technology a.s., Oslo, Norway. All rights reserved.XML parser © 1999 The Apache Software Foundation. All rights reserved.Project Data Control Library © 2006 - 2007 DlhSoft. All rights reserved.DWGdirect, DGNdirect and OpenDWG Toolkit/Viewkit libraries © 1998-2005 Open Design Alliance. All rights reserved.FlexNet Copyright © 2010 Flexera Software, Inc. and/or InstallShield Co. Inc. All Rights Reserved. This product contains proprietary and confidential technology, information and creative works owned by Flexera Software, Inc. and/or InstallShield Co. Inc. and their respective licensors, if any. Any use, copying, publication, distribution, display, modification, or transmission of such technology in whole or in part in any form or by any means without the prior express written permission of Flexera Software, Inc. and/or InstallShield Co. Inc. is strictly prohibited. Except where expressly provided by Flexera Software, Inc. and/or InstallShield Co. Inc. in writing, possession of this technology shall not be construed to confer any license or rights under any Flexera Software, Inc. and/or InstallShield Co. Inc. intellectual property rights, whether by estoppel, implication, or otherwise.本软件受美国第 7,302,368, 7,617,076, 7,765,240, 7,809,533, 8,022,953, 8,041,744 和 8,046, 210 号专利保护。
tekla模板
tekla模板模板字段简介您可以在图纸和报告模板中使用模板字段。
当您打开图纸或创建报告时，字段将使用模型数据库中的信息显示并计算诸如装配件重量或表面积之类的信息。
您可以在表格的 ROW 部分使用所有字段。
在页眉和页脚只能使用以下字段:o ADDRESSo BUILDERo COG_X, COG_Y, COG_Z o DATEo DESIGNERo DRAWING_CREATE_DATE o DRAWING_MODIFY_DATE o DRAWING_NAMEo DRAWING_HEIGHT o DRAWING_WIDTHo DRAWING_TITLEo DRAWING_PLOT_DATE o DRAWING_PLOT_FILE o DRAWING_SCALE1...5 oEND_DATEo INFO1o INFO2o MODELo PAGEo PROJECT_NAMEo PROJECT_NUMBER o PROJECT_OBJECT o REVISION_LASTo REVISION_LAST_MARK o REVISION_LAST_DATE o REVISION_LAST_TEXT1 (3)o REVISION_NUMo REVISION_MARKo REVISION_DATEo REVISION_TEXT1...3 o SYSTEM_ACTIVEo START_DATEo TIME大多数字段只对应于一种类型的对象。
如果将字段用于非法类型，将根据字段格式返回空白或零。
在编辑器中字段 CLASS 不可见。
该字段的目的仅用于设置规则。
用户定义属性您也可以在模板中使用用户定义属性。
例如，如果您为某个部件创建了名为“Revision”的属性，只需在模板中输入这一名称。
如果您打算在模板中使用现有的字段名称，则请不要将其用于命名用户定义属性。
注意，用户定义属性是区分大小写的，所以，如果您创建了首字母大写的用户定义属性，您在输入字段名时也必须使用首字母大写。
tekla模板
tekla模板模板字段简介您可以在图纸和报告模板中使用模板字段。
当您打开图纸或创建报告时，字段将使用模型数据库中的信息显示并计算诸如装配件重量或表面积之类的信息。
您可以在表格的 ROW 部分使用所有字段。
在页眉和页脚只能使用以下字段:o ADDRESSo BUILDERo COG_X, COG_Y, COG_Z o DATEo DESIGNERo DRAWING_CREATE_DATE o DRAWING_MODIFY_DATE o DRAWING_NAMEo DRAWING_HEIGHT o DRAWING_WIDTHo DRAWING_TITLEo DRAWING_PLOT_DATE o DRAWING_PLOT_FILE o DRAWING_SCALE1...5 oEND_DATEo INFO1o INFO2o MODELo PAGEo PROJECT_NAMEo PROJECT_NUMBER o PROJECT_OBJECT o REVISION_LASTo REVISION_LAST_MARK o REVISION_LAST_DATE o REVISION_LAST_TEXT1 (3)o REVISION_NUMo REVISION_MARKo REVISION_DATEo REVISION_TEXT1...3 o SYSTEM_ACTIVEo START_DATEo TIME大多数字段只对应于一种类型的对象。
如果将字段用于非法类型，将根据字段格式返回空白或零。
在编辑器中字段 CLASS 不可见。
该字段的目的仅用于设置规则。
用户定义属性您也可以在模板中使用用户定义属性。
例如，如果您为某个部件创建了名为“Revision”的属性，只需在模板中输入这一名称。
如果您打算在模板中使用现有的字段名称，则请不要将其用于命名用户定义属性。
注意，用户定义属性是区分大小写的，所以，如果您创建了首字母大写的用户定义属性，您在输入字段名时也必须使用首字母大写。
TeklaStructures2016-模板属性参考
TeklaStructures2016-模板属性参考Tekla Structures 2016模板属性参考内容1 模板属性参考指南 (11)1.1 A . (11)ACN . (11)ACTIVE_DESIGN_CODE (11)ADDRESS. (11)ALIAS_NAME1 ... 3.. (12)ANG_S、ANG_T、ANG_U 和 ANG_V (12)ANG_U_MAX、ANG_U_MIN、ANG_V_MAX 和 ANG_V_MIN (12)APPROVED_BY. (12)AREA . (13)AREA_FORM_TOP、AREA_FORM_BOTTOM 和 AREA_FORM_SIDE. (13)AREA_GROSS . (14)AREA_NET. (14)AREA_PER_TONS (14)AREA_PGX、AREA_NGX、AREA_PGY、AREA_NGYAREA_PGZ 和 AREA_NGZ. (14)AREA_PLAN. (14)AREA_PROJECTION_GXY_GROSS、AREA_PROJECTION_GXZ_GROSS 和AREA_PROJECTION_GYZ_GROSS.(15)AREA_PROJECTION_GXY_NET、AREA_PROJECTION_GXZ_NET 和 AREA_PROJECTION_GYZ_NET.. 15 AREA_PROJECTION_XY_GROSS、AREA_PROJECTION_XZ_GROSS 和 AREA_PROJECTION_YZ_GROSS.15AREA_PROJECTION_XY_NET、AREA_PROJECTION_XZ_NET 和 AREA_PROJECTION_YZ_NET. (15)AREA_PX、AREA_NX、AREA_PY、AREA_NY、AREA_PZ 和 AREA_NZ. (16)ASSEMBLY_BOTTOM_LEVEL (16)ASSEMBLY_BOTTOM_LEVEL_GLOBAL (16)ASSEMBLY_BOTTOM_LEVEL_GLOBAL_UNFORMATTED (16)ASSEMBLY_BOTTOM_LEVEL_UNFORMATTED (17)ASSEMBLY_DEFAULT_PREFIX (17)ASSEMBLY_PLWEIGHT (17)ASSEMBLY_POS. (17)ASSEMBLY_POSITION_CODE (17)ASSEMBLY_PREFIX (19)ASSEMBLY_SERIAL_NUMBER (19)ASSEMBLY_START_NUMBER (19)ASSEMBLY_TOP_LEVEL (19)ASSEMBLY_TOP_LEVEL_GLOBAL (19)ASSEMBLY_TOP_LEVEL_GLOBAL_UNFORMATTED (20) ASSEMBLY_TOP_LEVEL_UNFORMATTED (20)axial1、axial2 (20)1.2 B . (20)BOLT_EDGE_DISTANCE (20)BOLT_EDGE_DISTANCE_MIN (20)BOLT_FULL_NAME (20)BOLT_MATERIAL_LENGTH (21)BOLT_NPARTS. (21)BOLT_SHORT_NAME (21)2BOTTOM_LEVEL_GLOBAL (22)BOTTOM_LEVEL_GLOBAL_UNFORMATTED (22) BOTTOM_LEVEL_UNFORMATTED (22)BOUNDING_BOX_xxx (22)BUILDER. (23)1.3 C . (23)cambering. (23)CANTILEVER. (23)CAST_UNIT_BOTTOM_LEVEL (23)CAST_UNIT_HEIGHT_ONLY_CONCRETE_PARTS (24) CAST_UNIT_HEIGHT_ONLY_PARTS (24)CAST_UNIT_HEIGHT_TOTAL (24)CAST_UNIT_LENGTH_ONLY_CONCRETE_PARTS (24) CAST_UNIT_LENGTH_ONLY_PARTS (24)CAST_UNIT_LENGTH_TOTAL (25)CAST_UNIT_POS (25)CAST_UNIT_POSITION_CODE (25)CAST_UNIT_PREFIX (25)CAST_UNIT_REBAR_WEIGHT (25)CAST_UNIT_SERIAL_NUMBER (25)CAST_UNIT_TOP_LEVEL (25)CAST_UNIT_TYPE (26)CAST_UNIT_VERTICAL_POSITION_CODE (26) CAST_UNIT_WIDTH_ONLY_CONCRETE_PARTS (26) CAST_UNIT_WIDTH_ONLY_PARTS (26)CAST_UNIT_WIDTH_TOTAL (26)CATALOG_NAME. (26)CC. (27)CC_CROSS. (27)CC_EXACT. (27)CC_EXACT_CROSS (27)CC_EXACT_LONG (27)CC_LONG. (27)CC_MAX. (27)CC_MAX_CROSS. (27)CC_MAX_LONG. (28)CC_MIN. (28)CC_MIN_CROSS. (28)CC_MIN_LONG. (28)变动. (28)CHECKED_BY. (29)CHECKED_DATE. (29)CLASS. (29)CLASS_ATTR. (29)CODE . (29)COG_X, COG_Y, COG_Z (29)comment (评注) (29)CONN_CODE_END1、CONN_CODE_END2 (30) CONNECTED_ASSEMBLIES (30)CONNECTED_PARTS (30)CONNECTION_CODE (30)CONNECTION_DSTV (30)CONNECTION_ERROR (30)3CONNECTION_RUNNING_NUMBER (31)CONTENTTYPE (31)COVER_AREA. (31)CREATED_BY. (31)CROSS_SECTION_AREA (32)CURRENT_PHASE (32)CURVED_SEGMENTS (32)CUSTOM.ELEMENT_WEIGHT (32)CUSTOM.HC_xxx (32)CUSTOM.MESH_xxx (33)CUSTOM.REBAR_SHAPE_COUPLERS (34)CUSTOM.WALL_xxx (35)1.4 D . (36)DATE . (37)DATE_APPROVED (37)DATE_CHECKED. (37)DATE_CREATE (37)DATE_END. (37)DATE_ISSUE. (37)DATE_LAST. (38)DATE_MODIFY (38)DATE_PLOT . (38)DATE_START. (38)DELIVERY. (38)DESCRIPTION. (38)DESIGNER. (39)DesignGroup. (39)DIAMETER. (39)DIAMETER_1，DIAMETER_2 (39)DIAMETER_X. (40)DIAMETER_Y. (40)DIM_A ... DIM_G、DIM_H1、DIM_H2、DIM_I、DIM_J、DIM_K1、DIM_K2、DIM_O、 DIM_R、DIM_R_ALL、DIM_TD、DIM_X、DIM_Y .. (40)DIM_A_MAX ...DIM_G_MAX、DIM_H1_MAX、DIM_H2_MAX、DIM_I_MAX、DIM_J_MAX、DIM_K1_MAX、DIM_K2_MAX、DIM_O_MAX、DIM_R_MAX、DIM_TD_MAX、DIM_X_MAX 和DIM_Y_MAX . (40)DIM_A_MIN ...DIM_G_MIN、DIM_H1_MIN、DIM_H2_MIN、DIM_I_MIN、DIM_J_MIN、DIM_K1_MIN、DIM_K2_MIN、DIM_O_MIN、DIM_R_MIN、DIM_TD_MIN、DIM_X_MIN 和DIM_Y_MIN . (41)DRAWING_USERFIELD_1 ... _8.. (41)DR_DEFAULT_HOLE_SIZE (41)DR_DEFAULT_WELD_SIZE (41)DR_PART_POS. (41)1.5 E . (41)ECCENTRICITY_X 和 ECCENTRICITY_Y (42)EDGE_FOLD、EDGE_FOLD_1 和 EDGE_FOLD_2 (42)END_X, END_Y, END_Z (42)END1_ANGLE_Z. (42)END1_ANGLE_Y. (43)END2_ANGLE_Z. (43)END2_ANGLE_Y. (43)END1_CODE, END2_CODE (43)END1_SKEW, END2_SKEW (43)41.6 F . (44)fabricator. (44)FATHER_ID. (44)FINISH. (44)FLANGE_LENGTH_B (44)FLANGE_LENGTH_U (44)FLANGE_SLOPE_RATIO (44)FLANGE_THICKNESS (45)FLANGE_THICKNESS_1 和 FLANGE_THICKNESS_2 (45)FLANGE_THICKNESS_B (45)FLANGE_THICKNESS_U (45)FLANGE_WIDTH. (45)FLANGE_WIDTH_1 和 FLANGE_WIDTH_2 (46)FLANGE_WIDTH_B (46)FLANGE_WIDTH_U (46)FOLD_ANGLE. (46)1.7 G . (46)GROUP_TYPE. (46)1.8 H . (47)HAS_CONNECTIONS (47)HAS_HOLES. (47)HEAD_DIAMETER (47)HEAD_THICKNESS (47)HEIGHT. (48)HEIGHT_1 ... 4.. (48)HIERARCHY_LEVEL (48)HISTORY. (49)HOLE.DIAMETER (49)HOLE_TOLERANCE (49)HOOK_START, HOOK_END (50)HOOK_START_ANGLE, HOOK_END_ANGLE (50) HOOK_START_LENGTH, HOOK_END_LENGTH (50) HOOK_START_RADIUS, HOOK_END_RADIUS (50) 1.9 I . (50)ID. (50)IFC_BUILDING. (50)IFC_BUILDING_STOREY (51)IFC_ENTITY. (51)IFC_SITE. (51)INFO1、INFO2 (51)INNER_DIAMETER (51)INSTALL_ACTUAL (51)INSTALL_PLAN. (52)IS_CONCEPTUAL (52)IS_FROZEN. (52)IS_ISSUED. (52)IS_ITEM. (53)IS_LOCKED. (53)IS_POLYBEAM. (54)IS_POUR_BREAK_VALID (54)5LAST_APPROVED_BY (54) LAST_CHECKED_BY (54)LAST_CREATED_BY (54)LAST_DATE_APPROVED (54) LAST_DATE_CHECKED (55) LAST_DATE_CREATE (55)LAST_DELIVERY (55)LAST_DESCRIPTION (55)LAST_INFO1. (55)LAST_INFO2. (55)LAST_MARK. (55)LAST_TEXT1...3.. (56) LENGTH. (56)LENGTH_GROSS. (56)LENGTH_MAX . (56)LENGTH_MIN . (56)LOCKED_BY. (56)LONG_HOLE_X (56)LONG_HOLE_Y (57)LOT_NUMBER. (57)LOT_NAME. (57)1.11 M . (57)MAIN_PART. (57)MAJOR_AXIS_LENGTH_1 ... 2. (57) MARK. (58)MATERIAL. (58)MATERIAL_TYPE (58)MESH_POS . (58)MINOR_AXIS_LENGTH_1 ... 2. (58) MODEL. (59)MODEL_TOTAL. (59) MODULUS_OF_ELASTICITY (59) MOMENT_OF_INERTIA_X (59)MOMENT_OF_INERTIA_Y (59)moment1、moment2 (59)MORTAR_VOLUME (59)1.12 N . (60)NAME. (60)NAME_BASE. (61)NEUTRAL_AXIS_LOCATION_ELASTIC_X (61) NEUTRAL_AXIS_LOCATION_ELASTIC_Y (61) NEUTRAL_AXIS_LOCATION_PLASTIC_X (61) NEUTRAL_AXIS_LOCATION_PLASTIC_Y (61) NORMALIZED_WARPING_CONSTANT (61) NUMBER、NUMBER#1、NUMBER #2 (62) NUMBER_IN_PHASE(X) (62)NUMBER_OF_TILE_TYPES (62)NUMBER_VISIBLE (62)1.13 O . (62)OBJECT. (62)OBJECT_DESCRIPTION (63)OBJECT_LOCKED (63)6ORIGIN_X、ORIGIN_Y、ORIGIN_Z (63) OBJECT_TYPE. (64)OWNER. (64)1.14 P . (64)PAGE. (64)PART_POS. (64)PART_PREFIX (65)PART_SERIAL_NUMBER (65)PART_START_NUMBER (65)PCS. (65)PHASE. (65)PLASTIC_MODULUS_X (65)PLASTIC_MODULUS_Y (66)PLATE_DENSITY (66)PLATE_THICKNESS (66)POISSONS_RATIO (66)POLAR_RADIUS_OF_GYRATION (67)PRELIM_MARK (67)PROFILE. (67)PROFILE_DENSITY (68)PROFILE_TYPE (69)PROFILE_WEIGHT (69)PROFILE_WEIGHT_NET (69)PROJECT_COMMENT (70)PROJECT_USERFIELD_1 ... 8. (70)1.15 R . (70)RADIUS. (70)RADIUS_OF_GYRATION_X (70)RADIUS_OF_GYRATION_Y (70)REBAR_MESH_LEFT_OVERHANG_CROSS (71) REBAR_MESH_LEFT_OVERHANG_LONG (71) REBAR_MESH_RIGHT_OVERHANG_CROSS (71) REBAR_MESH_RIGHT_OVERHANG_LONG (71) REBAR_POS . (71)REFERENCE_ASSEMBLY (71)REFERENCE_MODEL (73)REFERENCE_MODEL_OBJECT (73)ROUNDING_RADIUS, ROUNDING_RADIUS_1 ... 2. (74) ROW_IN_PAGE. (74)1.16 S . (74)SCALE1...5. .. (74)SCHED_FAB_DATE (74)SCREW_HOLE_DIAMETER_X (74)SCREW_HOLE_DIAMETER_Y (75)SECTION_MODULUS_X 和 SECTION_MODULUS_Y (75) SHAPE. (75)SHAPE_INTERNAL (75)SHEAR_CENTER_LOCATION (75)shear1、shear2 (75)SHOPSTATUS. (76)SIMILAR_TO_MAIN_PART (76)SITE_WORKSHOP (76)7SIZE. (76)SORT_OF_E_x_Cw_PER_G_x_J (76) SUPPLEMENT_PART_WEIGHT (77)START_X. (77)START_Y . (77)START_Z . (77)STATICAL_MOMENT_Qf (77)STATICAL_MOMENT_Qw (77)STIFFENER_DIMENSION (78)STIFFENER_DIMENSION_1 ... 3 (78)STRAND_DEBONDED_STRANDS_1...5.. (78) STRAND_DEBOND_LEN_FROM_END_1...5.. (78) STRAND_DEBOND_LEN_FROM_START_1...5. (79) STRAND_DEBOND_LEN_MIDDLE_TO_END_1...5. (79) STRAND_DEBOND_LEN_MIDDLE_TO_START_1...5 (79) STRAND_N_PATTERN (79)STRAND_N_STRAND (79)STRAND_POS. (79)STRAND_PULL_FORCE (79)STRAND_UNBONDED (80)SUBTYPE. (80)SURFACING_NAME (80)1.17 T . (80)TANGENT_OF_PRINCIPAL_AXIS_ANGLE (80)TEXT1...3. . (80)THERMAL_DILATATION (81)THICKNESS. (81)THREAD_IN_MATERIAL (81)TILE_NUMBER. (81)TILE_VOLUME (81)TIME. (81)TITLE. (81)TITLE1...3. .. (81)TOP_LEVEL . (82)TOP_LEVEL_GLOBAL (82)TOP_LEVEL_GLOBAL_UNFORMATTED (82) TOP_LEVEL_UNFORMATTED (82) TORSIONAL_CONSTANT (83)TYPE. (83)TYPE1. (83)TYPE2. (83)TYPE3. (83)TYPE4. (84)1.18 U . (84)USER_PHASE. (84)USERFIELD_1 ... _8 .. (84)1.19 V . (84)VOLUME. (84)VOLUME_GROSS. (84)VOLUME_NET. (84)VOLUME_NET_ONLY_CONCRETE_PARTS (85) VOLUME_ONLY_CONCRETE_PARTS (85)1.20 W . (85)WARPING_CONSTANT (85)8WARPING_STATICAL_MOMENT (85)WEB_HEIGHT . (85)WEB_LENGTH. (85)WEB_THICKNESS (86)WEB_THICKNESS_1，WEB_THICKNESS_2 (86) WEB_WIDTH. (86)WEIGHT. (86)WEIGHT_GROSS. (87)WEIGHT_M. (87)WEIGHT_MAX . (87)WEIGHT_MIN . (87)WEIGHT_NET . (87)WEIGHT_NET_ONLY_CONCRETE_PARTS (88)WEIGHT_ONLY_CONCRETE_PARTS (88)WEIGHT_PER_UNIT_LENGTH (88)WEIGHT_TOTAL. (88)WELD_ACTUAL_LENGTH1、WELD_ACTUAL_LENGTH2 (89)WELD_ANGLE1，WELD_ANGLE2 (89)WELD_ASSEMBLYTYPE (89)WELD_DEFAULT. (89)WELD_CROSSSECTION_AREA1、WELD_CROSSSECTION_AREA2. (89) WELD_EDGE_AROUND (89)WELD_EFFECTIVE_THROAT、WELD_EFFECTIVE_THROAT2 (90)WELD_ELECTRODE_CLASSIFICATION (90)WELD_ELECTRODE_COEFFICIENT (90)WELD_ELECTRODE_STRENGTH (90)WELD_ERRORLIST (90)WELD_FATHER_CODE (91)WELD_FATHER_NUMBER (91)WELD_FILLTYPE1, WELD_FILLTYPE2 (91)WELD_FINISH1，WELD_FINISH2 (91)WELD_INCREMENT_AMOUNT1、WELD_INCREMENT_AMOUNT2. (91) WELD_INTERMITTENT_TYPE (91)WELD_LENGTH1 ... 2 (92)WELD_NDT_INSPECTION (92)WELD_NUMBER. (92)WELD_PERIOD1 ... 2 (92)WELD_POSITION (92)WELD_POSITION_X (93)WELD_POSITION_Y (93)WELD_POSITION_Z (93)WELD_PROCESS_TYPE (93)WELD_ROOT_FACE_THICKNESS、WELD_ROOT_FACE_THICKNESS2. (93) WELD_ROOT_OPENING、WELD_ROOT_OPENING2 (93)WELD_SIZE1，WELD_SIZE2 (94)WELD_SIZE_PREFIX_ABOVE (94)WELD_SIZE_PREFIX_BELOW (94)WELD_TEXT. (94)WELD_TYPE1, WELD_TYPE2 (94)WELD_VOLUME. (94)WIDTH. (94)WIDTH_1，WIDTH_2 (95)1.21 X . (95)xs_shorten. (95)2 免责声明 (96)91 模板属性参考指南您可以在图纸和报告模板中使⽤模板域。
tekla创建及修改图纸模板

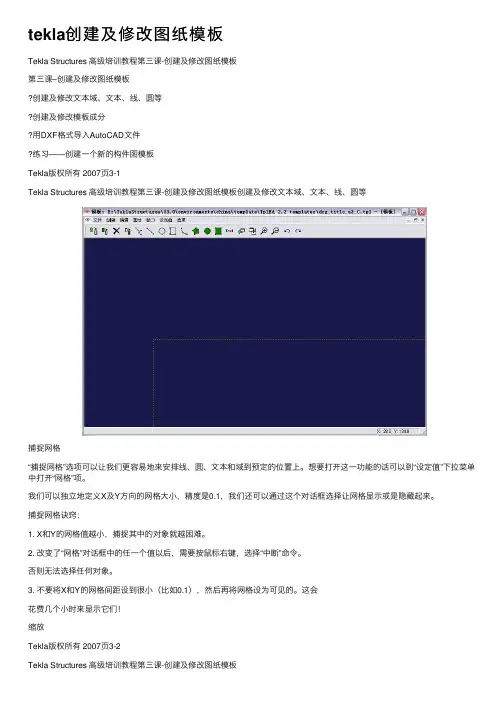

tekla创建及修改图纸模板Tekla Structures ⾼级培训教程第三课-创建及修改图纸模板第三课–创建及修改图纸模板创建及修改⽂本域、⽂本、线、圆等创建及修改模板成分⽤DXF格式导⼊AutoCAD⽂件练习——创建⼀个新的构件图模板Tekla版权所有 2007页3-1Tekla Structures ⾼级培训教程第三课-创建及修改图纸模板创建及修改⽂本域、⽂本、线、圆等捕捉⽹格“捕捉⽹格”选项可以让我们更容易地来安排线、圆、⽂本和域到预定的位置上。
