机电设备电气控制形考作业1
24春国开机械本机电控制工程-形考1答案
(2) 设系统的结构图如图所示，其闭环传递函数为____（）。
单选题(2.0分)（难易度:中） A. B. C. D.
正确答案：C
答案解释：暂无
31. 已知系统的动态结构图如图1所示，求系统的传递函数 。
综合题(4.0分)
(1) 该系统____。（）
单选题(2.0分)（难易度:中） A. 包含了1个负反馈 B. 包含了1个正馈 C. 没有反馈 D. 包含了2个负反馈Βιβλιοθήκη A. 正确B. 错误
正确答案：B 正确答案解释：
5. 汽⻋定速巡航系统并不能使汽⻋保持恒定的速度在道路上行驶。
判断题(3.0分)（难易度:中）
A. 正确
B. 错误
正确答案：B 正确答案解释：
6. 在锅炉液位控制过程中，锅炉是被控对象，锅炉液位是被控量。
判断题(3.0分)（难易度:中）
A. 正确
(1) 传递函数
的表达式为____（）。
单选题(2.0分)（难易度:中） A.
B.
C.
D.
正确答案：A 答案解释：暂无
(2) 传递函数
的表达式为____（）。
单选题(2.0分)（难易度:中） A.
B.
C.
D.
正确答案：B 答案解释：暂无
B. 错误
正确答案：A 正确答案解释：
7. 给定量的变化规律是事先不能确定的，而输出量也不能够准确、迅速的复现给定量，这样的系统称之为随动系统。
判断题(3.0分)（难易度:中）
A. 正确
B. 错误
正确答案：B
正确答案解释：
8. 给定元件是控制系统中用于产生给定信号（输入信号）的元件。
判断题(3.0分)（难易度:中）
开放大学--机电设备安装-形考作业1(1)说课材料
江苏开放大学形成性考核作业学号 2015030000098姓名李新松课程代码 110040课程名称机电设备电气控制评阅教师黄震宇第 2 次任务共 4 次任务更多精品文档更多精品文档一、填空题（每一空格1分，共22分）1、异步电动机的转子可分为绕线和鼠笼两种。
2、直流电动机通常采用的起动方法有两种，即降低电源电压起动和在电枢回路中串电阻起动。
3、如果将正在运行中的并励直流电动机的励磁电路断开，则反电动势下降转速也将急剧升高会造成飞车现象。
4、直流电动机的电气制动方法有再生制动、电阻制动、反接制动5、电动机正反转控制电路必须有互锁，使换相时不发生相间短路6、刀开关又称闸刀开关，在电路中起电源引入用，当和断路器配合使用时，接通电路应先合刀开关后合断路器；分断电路时应先分断断路器后分断刀开关。
7、根据起动方法的不同，单相异步电动机一般可分为电容分相、电阻分相、罩极式。
8、变压器利用电磁感应原理制成，可以用来改变电压和电流的等级二、选择题（每空2分，共20分）1、1、某三相变压器的一次二次绕组联结如图，则它的联结组是（ A ）A，Y，d1； B，Y，d7；C，Y，d11； D，Y，d5。
2、若变压器带感性负载，从轻载到重载，其输出电压将会（ B ）。
A、升高；B、降低；C、基本不变；D、不能确定。
3、欲增大电压继电器的返回系数，应采取的方法是：（ B ）A、减小非磁性垫片厚度B、增加非磁性垫片厚度C、增加衔铁释放后的气隙4、X62W万能铣床主轴要求正反转，不用接触器控制，而用组合开关控制，是因为（ B ）。
A、节省接触器B、改变转向不频繁C、操作方便5、当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠（B ），然后才能把仪表联接线拆开。
A、断开；B、短路；C、接地；D、接零。
6、桥式起重机多采用（ A ）拖动。
A、异步电动机； 2、同步电动机； 3、直流电动机7、选择下列时间继电器的触头符号填在相应的括号内。
电气控制与PLC 形考作业1
一、填空题1、电器按工作电压等级分为两种，低压电器用于交流电压（）、直流电压以下（）电路中；当电器工作在大于以上电路电压时，称为（）。
2、接触器主要由（）、（）和（）组成。
3、接触器按其主触头所控制主电路电流的种类可分为（）和（）两种。
4、交流接触器线圈通以交流电，铁心用（）冲压而成。
为便于散热，线圈做成（）的圆筒状绕在骨架上。
5、直流接触器的线圈通以直流电，铁心用（）制成。
为使线圈散热良好，通常将线圈绕制成（）的圆筒状。
6、接触器的触头按其所控制的电路可分为主触头和辅助触头。
主触头用于接通或断开（），允许通过较大的电流；辅助触头用于接通或断开（），只能通过较小的电流。
7、线圈未通电时触点处于断开状态的触点称为（），而处于闭合状态的触点称为（）。
8、常见的灭弧装置有（）灭弧、（）灭弧和（）灭弧装置。
9、继电器主要用于（）电路或用于（）。
当输入量变化到某一（）时，继电器动作，其触头接通或断开交、直流小容量的控制回路。
10、继电器的主要特性是（）特性，又称继电特性。
二、选择题1.交流接触器铁心上的短路环的作用是( )。
A：消除铁心振动B：增大铁心磁通C：减缓铁心冲击2.接触器励磁线圈应( ) 在线路中。
A：串联B：并联C：串井联3、交流励磁线圈设骨架的目的是( ) 。
A：绕制线圈方便B：让线圈热量不传给铁心C：便于线圈散热4、直流励磁线圈绕制成长而薄的筒状且不设骨架，其目的是( ) 。
A：改善线圈散热条件B：改善铁心散热条件C：方便制造5、交流励磁接触器若衔铁吸合不紧，工作气隙较大，将导致( ) 。
A：铁心涡流增大B：线圈电感增大C：线圈电流增大6、交流励磁接触器线圈电压增高将导致( )。
A：线圈电流显著增大B：线圈电流显著减小C：铁心磁通增大7、直流励磁接触器线圈电压降低将导致( )。
A：线圈电流增大B：线圈电流减小C：铁心涡流减小8、在外加电压一样的情况下，不能用交流励磁的接触器线圈替换直流励磁的接触器线圈，是因为( )，否则将烧毁线圈。

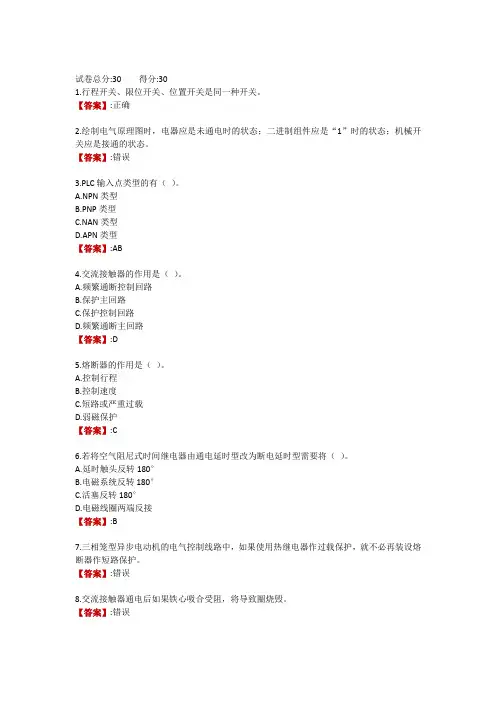

电大《电气控制与PLC课程实践》形考任务一
试卷总分:30 得分:301.行程开关、限位开关、位置开关是同一种开关。
【答案】:正确2.绘制电气原理图时，电器应是未通电时的状态；二进制组件应是“1”时的状态；机械开关应是接通的状态。
【答案】:错误3.PLC输入点类型的有（）。
A.NPN类型B.PNP类型C.NAN类型D.APN类型【答案】:AB4.交流接触器的作用是（）。
A.频繁通断控制回路B.保护主回路C.保护控制回路D.频繁通断主回路【答案】:D5.熔断器的作用是（）。
A.控制行程B.控制速度C.短路或严重过载D.弱磁保护【答案】:C6.若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将（）。
A.延时触头反转180°B.电磁系统反转180°C.活塞反转180°D.电磁线圈两端反接【答案】:B7.三相笼型异步电动机的电气控制线路中，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
【答案】:错误8.交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
【答案】:错误9.交流接触器的衔铁被卡住能吸合会造成（）。
A.线圈阻抗增大B.线圈电流减小C.线圈端电压增大D.线圈电流增大【答案】:ABC10.下列电器中能实现短路保护的是（）。
A.热继电器B.空气开关C.过电流继电器D.熔断器【答案】:BCD11.在反接制动控制线路中，必须采用以时间为变化参量进行控制。
【答案】:错误12.低压断路器具有失压保护的功能。
【答案】:正确13.PLC型号选择的两个重要原则（）。
A.隨意性原则B.经济性原则C.安全性原则D.地区性原则【答案】:BC14.时间继电器的作用是（）。
A.延时通断控制回路B.过电流保护C.短路保护D.延时通断主回路【答案】:A15.热继电器中双金属片的弯曲作用是由于双金属片（）。
A.所受压力不同B.温度效应不同C.膨胀系数不同D.强度不同【答案】:C16.下面（）是接触器的组成部分A.触点系统B.脱扣机构C.电磁机构D.灭弧装置【答案】:ACD17.下列元件中，开关电器有（）。
机电控制工程制造形考作业一
机电控制工程基础第1次作业第1章一、简答1．什么是自动控制？是相对于人工控制而言的，就是在没有人直接参与的情况下，利用控制装置使生产过程或被控对象的某一物理量(输出量)准确地按照给定的规律(输入量)运行或变化。
2．控制系统的基本要求有哪些？控制系统的基本要求：稳定性、快速性和准确性(稳态精度)，即稳、快、准3．什么是自动控制系统？指能够对被控制对象的工作状态进行自动控制的系统。
它一般由控制装置和被控制对象组成。
4．反馈控制系统是指什么反馈？反馈控制系统是负反馈5．什么是反馈？什么是正反馈？什么是负反馈？从系统(或元件)输出端取出信号，经过变换后加到系统(或元件)输入端，这就是反馈。
当它与输入信号符号相同，即反馈结果有利于加强输入信号的作用时叫正反馈。
反之，符号相反抵消输入信号作用时叫负反馈。
6．什么叫做反馈控制系统？从系统(或元件)输出端取出信号，经过变换后加到系统(或元件)输入端，这样的系统称为反馈控制系统7．控制系统按其结构可分为哪3类？开环控制系统、闭环控制系统和复合控制系统8．举例说明什么是随动系统。
如雷达自动跟踪系统，火炮自动瞄准系统，各种电信号笔记录仪等9．自动控制技术具有什么优点？⑴极大地提高了劳动生产率；⑵提高了产品的质量；⑶减轻了人们的劳动强度，使人们从繁重的劳动中解放出来，去从事更有效的劳动；⑷由于近代科学技术的发展，许多生产过程依靠人们的脑力和体力直接操作是难以实现的，还有许多生产过程因人的生理所限而不能由人工操作，如原子能生产，深水作业以及火箭或导弹的制导等等。
在这种情况下，自动控制更加显示出其巨大的作用。
10．对于一般的控制系统，当给定量或扰动量突然增加某一给定值时，输出量的暂态过程可能有几种情况？单调过程、衰减振荡过程、持续振荡过程、发散振荡过程二、判断1．自动控制中的基本的控制方式有开环控制、闭环控制和复合控制。
正确2．系统的动态性能指标主要有调节时间和超调量，稳态性能指标为稳态误差。
电大机电控制工程基础网络形考任务1
一、判断题（共20道，每道2分）1题干自动控制就是在人直接参与的情况下，利用控制装置使生产过程的输出量按照给定的规律运行或变化。
选择一项：对错反馈恭喜你答对了！2题干反馈控制系统通常是指正反馈。
选择一项：对错反馈恭喜你答对了！3题干所谓反馈控制系统就是的系统的输出必须全部返回到输入端。
选择一项：对错反馈恭喜你答对了！4题干给定量的变化规律是事先不能确定的，而输出量能够准确、迅速的复现给定量，这样的系统称之为随动系统。
选择一项：对错反馈恭喜你答对了！5题干自动控制技不能提高劳动生产率。
选择一项：对错反馈抱歉你答错了！6题干对于一般的控制系统，当给定量或扰动量突然增加时，输出量的暂态过程一定是衰减振荡。
选择一项：对错反馈恭喜你答对了！7题干对于一般的控制系统，当给定量或扰动量突然增加某一给定值时，输出量的暂态过程可能出现单调过程。
选择一项：对错反馈恭喜你答对了！8题干被控制对象是指要求实现自动控制的机器、设备或生产过程。
选择一项：对错反馈恭喜你答对了！9题干任何物理系统的特性，精确地说都是非线性的，但在误差允许范围内，可以将非线性特性线性化。
选择一项：对错反馈恭喜你答对了！10题干自动控制中的基本的控制方式有开环控制、闭环控制和复合控制。
选择一项：对错反馈恭喜你答对了！11题干一个动态环节的传递函数为1/s，则该环节为一个微分环节。
选择一项：对错反馈恭喜你答对了！12题干控制系统的数学模型不仅和系统自身的结构参数有关，还和外输入有关。
选择一项：对错反馈恭喜你答对了！13题干控制系统的传递函数取决于自身的结构与参数，和外输入无关。
选择一项：对错反馈恭喜你答对了！14题干传递函数模型可以用来描述线性系统，也可以用来描述非线性系统。
选择一项：对错反馈恭喜你答对了！15题干系统的传递函数为则该系统有两个极点。
选择一项：对错反馈恭喜你答对了！16题干传递函数是物理系统的数学模型，但不能反映物理系统的性质，因而不同的物理系统能有相同的传递函数。
机电设备电气控制1
江苏开放大学形成性考核作业学号姓名课程代码 110040课程名称机电设备电气控制评阅教师第 1 次任务共 5 次任务一、填空题（每一空格2分，共30分）1、变压器的三大作用是变换电压、改变电流和变换阻抗。
2、变压器利用电磁感应原理制成，可以用来改变电压和电流的等级。
3、变压器的电磁感应部分包括线圈和铁芯两部分。
4、一台单相变压器，若一、二侧的匝数比为6，二次侧阻抗等于5欧姆，则反映到一次侧的等效阻抗为180欧姆，一二次电流比为 1:6 。
5、一台标号为Y，d11联结组别的变压器，其每相一、二次绕组的匝数比为1：2，则一、二次额定电压之比为 1:3 ，对应一、二次线电动势的相位差为 330°。
6、电磁机构一般由铁心（衔铁）铁心电磁线圈等构成。
二、简答题（每小题10分，共40分）1、三相异步电动机的起动基本要求有哪些？答：电动机应有足够大的起动转矩；在保证一定大小的起动转矩前提下，电动机的起动电流应尽量小；起动所需的控制设备应尽量简单，价格力求低廉，操作及维护方便；起动过程中的能量损耗尽量小。
2、什么叫三相异步电动机的降压起动？有哪几种降压起动的方法？答：降压起动是指起动时降低加在电动机定子绕组上的电压，起动结束后加额定电压运行的起动方式。
有以下三种降压启动方式：1.星－三角降压起动；2.串电阻（电抗）降压起动；3.自耦变压器降压起动。
3、电流互感器为什么副边电流由原边决定？而变压器副边电流决定原边电流？答：电流互感器原边电流取决于负载电流的大小，电流互感器有变换电流的作用，将原边电流成比例地变换到副边形成副边电流。
所以说副边电流由原边电流决定。
而变压器的副边电流是负载电流，将副边电流成比例地变换到原边形成原边电流，所以副边电流决定原边电流。
变压器原边电流是由副边电流决定的原因：根据磁动平衡式可知，变压器原、副边电流是反相的。
副边电流产生的磁动势，对原边磁动势而言，是起去磁作用的。
即I 1 W 1 ≈-12W 2 。
机电设备电气控制【综合大作业】
江苏开放大学
形成性考核作业学号
姓名
课程代码 110040
课程名称机电设备电气控制评阅教师
1、设计一个控制电路，三台异步电动机起动时，M1先起动，经过15S后，M2自行起动，运行15S后，M1停止并同时使M3自行起动，再运行15S后，电动机全部停止。
答：
2、设计一小车运行的控制电路，小车由异步电动机拖动，其动作顺序如下：
（1）小车由原位开始前进，到终端后自动停止。
（2）在终端停留2min后自动返回原位停上。
（3）要求在前进或后退途中任意位置都能停止或再次起动。
答：
3、某机床主轴由一台笼型电动机拖动，润滑油泵由另一台笼型电动机拖动，均采用直接启动，工艺要求：主轴必须在油泵开动后，才能启动；主轴正常为正向运转，但为调试方便，要求能正、反向点动；主轴停止后，才允许油泵停止；有短路、过载及失压保护。
试设计主电路及控制电路。
答：。
