202变电所抽屉柜柜体订货技术要求
380V低压开关柜技术标准要求
（公用配电室部分）低压开关柜,AC380V,抽屉式，智能化招标文件（技术规范书）1、适用范围本技术条件适用于XX项目配套设施项目变配电工程公用配电室低压开关柜设计及招标订货的技术条款。
2、采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
GB 7251.12-2013 《低压成套开关设备和控制设备》GB 14048 《低压开关设备和控制设备》GB/T 4026 《人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识》IEC 61641 《封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则》JB/T 9661 《低压抽出式成套开关设备》JB/T 5877 《低压固定封闭成套开关设备》GB/T 16935.1 《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB/T 17886.1 《标称电压1kV及以下交流电力系统用非自愈式并联电容器》GB/T 22582 《电力电容器低压功率因数补偿装置》GB 13539 《低压熔断器》GB 20840.2 《互感器第2部分：电流互感器的补充技术要求》GB/T15576 《低压成套无功功率补偿装置》GB 4208 《外壳防护等级（IP代码）》GB 14285 《继电保护和安全自动装置技术规程》GB/T 7261 《继电器及装置基本试验方法》3、使用条件详见专用技术规范，表6 使用条件4、技术要求4.1 开关柜的型号为：低压抽屉式开关柜。
4.2 电气参数4.2.1 额定电压（1）额定工作电压：主电路400V辅助电路230V、400V（2）额定绝缘电压：1000 V（3）额定冲击耐受电压：8000 V4.2.2 额定电流4.2.2.1 额定电流：主母线（矩形）：1000A（变压器容量500kV A及以下）1250A（变压器容量630kV A）2000A（变压器容量1000kV A）A、B、C相及N线截面相同；PE线为相线截面的1/2。
配电箱加工订货技术要求
耿庄一项配电箱加工订货技术要求1、生产厂家必须严格按照国家规范和地方标准及我单位提供的全套电子版设计图纸、图纸会审、说明、元器件规格、型号进行生产，资料齐全，生产厂家需对配电箱（柜）内电气元件进行合理布置，尽快确定箱（柜）体尺寸后及时反馈我方，经我单位、设计单位、建设单位审核确定，符合现场安装要求后。
进行签字确认后方可加工。
2、配电箱的外涂层颜色应根据建设单位的要求进行静电喷塑（颜色待定），涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象。
箱中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。
除提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱内不得有杂物、灰尘等。
除户箱采用明配线外其余采用暗配线，固定电气元件的二层板应可进行前后调整，配电箱二层板距箱后板需保持合适的最小化安装距离。
户箱二层板距箱后板需保持4cm的安装距离。
所有配电箱内的二层元器件安装板厚度应根据箱体尺寸大小确定。
暗装箱体按工地要求提前到现场，储藏室、储藏室夹层和车库部分暗装箱箱体左上角预留40×4镀锌扁钢，长度为150mm（具体根据个项目情况调整）。
3、配电柜的接地接零母线均采用铜排，铜排表面必须进行涮锡处理，每个孔配套镀锌螺丝、螺母、弹垫、平垫，所有配电箱（柜）的接地接零螺丝均采用紧固螺栓。
配电柜凡是带有操作柄，装置的外壳必须进行接地保护，并将保护线直接引至PE排上，严禁利用柜体做保护，柜门采用单开式，宽度超过800mm及以上采用双开式，配电柜内固定电气元件的角钢固定必须采用爪型垫片。
柜内的成排开关下端应设置固定电缆角钢。
凡箱（柜）门上设有电气元件必须进行可靠接地保护，应采用编织扁铜带直接引至PE排上,编织软铜带需穿耐火透明管保护，且必须符合国家及地方标准。
4、凡是配电箱、控制箱要设置相应的接零、接地铜排，规格均采用25×3mm，孔径为6mm,同时配置相应的镀锌螺丝、螺母、平垫、弹垫，并采用紧固螺栓，所有箱内壳、二层板门的接地必须采用编织软铜带连接形式，编织软铜带需穿耐火透明管保护，并将每处接地线引至接地母排上，保证每个回路一个端子，并预留4个端子作为备用，严禁采用串接形式，箱（柜）内的零、地保护排应有标识。
35KV开关柜柜体要求
35kV开关柜技术要求一、总则1.1 本技术规格书的使用范围仅限于项目110KV变电站35kV变电所KYN61-40.5型开关柜。
1.2 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方应提供符合本技术规格书和有关标准的优质结构产品。
1.3 供方应仔细阅读本技术要求中制定的全部条款，可提供比本技术规范书中规定性能更好的设备和材料，以便用户选择。
正常生产所必需的零部件无论在技术规格书中是否加以说明，均应全部提供。
1.4 在本技术规格书确定之后，买方有权提出因标准或规程规范发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.5 本技术规格书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
二、供货范围35kv变电站概述1.1系统母线为：TMY-3*( 80X10)，母线全部用热缩绝缘套管塑封，注意配相应母线套管。
1.2开关柜总数量：7面1.3安装运行条件：室内，电缆下部进出线。
1.4外形尺寸（宽1400mm x高2600mm x深2800mm）：1.5安装方式：离墙安装，前门为铰链门，背后为可拆卸的盖板。
1.6柜体颜色：RAL 7032三、使用环境条件四、标准、规范GB156-2003 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1985-2004 高压交流隔离开关和接地开关GB3309-89 高压开关设备常温下的机械特性试验GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB763-1990 交流高压电器在长期工作时的发热DL/T404-1997 户内交流高压开关柜订货技术条件DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件GB311.2-2002 高压输变电设备的绝缘配合使用导则GB4208-1993 外壳防护等级包括但不限于上述标准，并保证按相应标准的最新版本执行。
配电柜订货需知
1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm 厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。

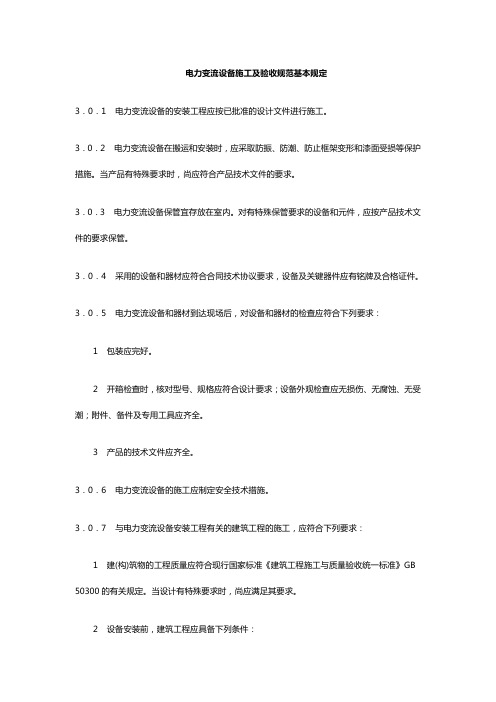

电力变流设备施工及验收规范基本规定
电力变流设备施工及验收规范基本规定3．0．1 电力变流设备的安装工程应按已批准的设计文件进行施工。
3．0．2 电力变流设备在搬运和安装时，应采取防振、防潮、防止框架变形和漆面受损等保护措施。
当产品有特殊要求时，尚应符合产品技术文件的要求。
3．0．3 电力变流设备保管宜存放在室内。
对有特殊保管要求的设备和元件，应按产品技术文件的要求保管。
3．0．4 采用的设备和器材应符合合同技术协议要求，设备及关键器件应有铭牌及合格证件。
3．0．5 电力变流设备和器材到达现场后，对设备和器材的检查应符合下列要求：1 包装应完好。
2 开箱检查时，核对型号、规格应符合设计要求；设备外观检查应无损伤、无腐蚀、无受潮；附件、备件及专用工具应齐全。
3 产品的技术文件应齐全。
3．0．6 电力变流设备的施工应制定安全技术措施。
3．0．7 与电力变流设备安装工程有关的建筑工程的施工，应符合下列要求：1 建(构)筑物的工程质量应符合现行国家标准《建筑工程施工与质量验收统一标准》GB 50300的有关规定。
当设计有特殊要求时，尚应满足其要求。
2 设备安装前，建筑工程应具备下列条件：1)屋顶、楼板应施工完毕，不得渗漏；2)室内地面、门窗、墙壁等应施工完毕，并应符合设计要求，但对有特殊要求的设备，所有装饰工作应全部结束；3)设备基础、沟道、预埋件、预埋管、预留孔(洞)应施工完毕，并应符合设计要求，沟道内应无积水、杂物；4)对设备安装有影响的采暖通风、照明、给排水等应施工完毕，并应符合设计要求。
3 设备安装完毕，调试运行前，建筑工程应符合下列要求：1)构架上的污垢应清除，充填(补)孔洞及装饰工程应结束；2)保护性栏杆、网门及其联锁限位开关等安全设施应齐全；3)受电后无法进行或影响运行安全的工作应施工完毕。
3．0．8 设备安装使用的紧固件应采用热浸镀锌制品，当设计或产品技术文件对紧固件的材质、强度等有特殊要求时，采用的紧固件应满足其要求。
地脚螺栓宜采用热浸镀锌制品。
04-低压开关柜技术条件
检索号：BZ3268S-D编号：BZ3268S-D-04常州机场有限责任公司10kV变电所0.4kV低压开关柜技术规范书常州电力设计研究院工程设计证书：乙级证书编号：102312-sy二零零九年十一月批准审核丁雪峰校核刘华编写王松1.0 总则1.1 本规范书适用于常州机场有限责任公司10kV变电所工程的0.4kV低压开关柜。
它包括采购的0.4kV低压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果卖方没有以书面对本规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，必须清楚地表示在“差异表”中。
1.4 中标确认后一周内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
卖方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。
1.6 卖方应提供高水平的设备，开关柜应能代表近10年内的国际先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品,具备良好的售后服务能力。
投标方必须是在中国注册的合资生产厂，或者是具有国外品牌授权的低压开关柜生产商。
如果该设备为卖方从国外公司引进的柜型，则卖方应具有国外品牌授权证明。
1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循相关的IEC标准或者中国国家标准。
1.8 在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
技术(服务)要求
一、技术（服务）要求
（一）专线及高低压变配电设备检修内容及标准
（二）具体维护要求
1、投标人负责设备的保养、检测、维修调试，投标人应派熟练的技术专家到现场检测、调试并按照被检测设备的主要说明书的规定进行施工。
2、施工时间按我公司生产时间安排协调最终确定。
3、在设备检测、调试完成后，所有技术指标达到技术要求书及合同规定的要求时，双方共同签署验收证明。
4、每月最少巡查检测设备一次、并提供报告。
二、附表：
深圳市妇幼保健院配电房设备清单
深圳市妇幼保健院配电房设备清单。
配电箱（柜）招标采购技术要求
配电箱（柜）招标采购技术要求配电箱（柜）招标采购技术要求⽬录⼀、配电箱（柜）应符合以下规范要求 (1)⼆、配电箱（柜）机械、外观要求 (3)三、电⽓的性能要求 (3)四、铭牌和电路图的要求 (4)五、防护要求 (4)六、配线要求 (5)七、电源母线及接地要求 (7)⼋、交接试验要求 (7)九、低压电器组合要求 (8)⼗、等电位箱技术要求 (10)⼗⼀、室外防雷测试点接线箱技术要求 (10)⼗⼆、弱电箱要求 (10)⼗三、其他要求 (10)⼀、配电箱（柜）应符合以下规范要求：1.1《电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范》（GB50171—92）1.2《电⽓装置安装⼯程低压电器施⼯及验收规范》（GB50254—96）1.3《低压开关设备及控制设备总则》（GB/T14048.1—06）1.4《低压开关设备及控制设备辅助电器铜导体的接线、端⼦排》（GB/Y14048.（7.8）—06）1.5《低压系统内设备的绝缘配合》（GB/T16935.1—97）1. 6 《建筑⼯程质量验收规范》GB50303-20021. 7 必须有出⼚合格证、⽣产许可证、实验记录、CCC认证及复印件。
1. 8 查验合格证和随带技术⽂件，实⾏⽣产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
⼆、配电箱（柜）机械、外观要求：1.1 配电箱（柜）的外涂层颜⾊应根据甲⽅的要求进⾏静电喷塑，涂层应附着牢固，颜⾊均匀，⽆皱纹、剥落、斑点、漏喷等不良显现。
在距离1⽶处观察⽆明显⾊差和反光，表⾯平整，⼲净、⽆凹坑、划痕等损伤显现。
箱（柜）中使⽤的其他有镀锌层的零部件，也应保证⽆剥落、斑点、漏镀、⽣锈等不良现象，外表质量都要达到与上同等要求。
箱（柜）内应⼲净，除应提供给⽤户的资料和零配件及相应其他国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。
1.2 配电箱（柜）的机械要求，配电箱箱体选⽤的钢板厚度不⼩于1.5mm，配电柜柜体选⽤不⼩于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘⾯厚度不⼩于2.0mm，背板厚度不⼩于3.0mm，导轨必须结实，配电柜的结构应完整坚固。
配电柜技术要求
配电柜技术要求1、配电箱柜装有铭牌，标明生产厂家及规格、型号。
2、设备附件齐全，外观检查完好无损。
3、柜体采用冷轧钢板制作，符合相应规范中的配电箱制作工艺及材质要求，箱柜门不低于2mm，护板及衬板不小于1.5mm。
挂墙式箱体不低于 1.5mm，箱体表面处理为静电喷涂，涂层有良好附着力，颜色为浅灰驼色。
4、配电箱和各种器件应具有产品合格证、生产许可证、3C认证及安装技术文件。
5、箱体应具有一定机械强度，周边无损伤。
6、箱内配线整齐，无绞接现象。
绑扎成束或敷于线槽内卡在安装架上，配线有合理余量导线连接紧密，不伤线芯，不断股。
7、箱柜内部结构布置严格按系统图执行，并考虑电缆敷设空间及安装电缆头位置。
8、箱柜内采用多股导线端部均加不开口接线端子，导线中间没有接头。
箱体内配线颜色按照规范执行，端部有明显的相序标志。
带端子号的配线与原理图相符合，号码清晰，不褪色。
9、箱内分别设置中性线N和保护地线PE汇流排，中性线和保护地线经汇流排配出。
10、每路配电开关及保护装置的规格、型号应符合要求。
11、箱内开关动作灵活可靠。
12、信号回路的信号灯、按钮等动作和信号显示准确。
13、相间和相对地间的绝缘电阻值应大于0.514、箱柜内空间距离满足电源进线端子压接的空间需要。
电源进线和控制线不公用同入一个进线孔，并单独压接。
绝缘导线穿越金属隔板上的穿线孔时，要在孔上加光滑的衬套。
15、柜中回路较多的端子排可按电流回路、电压回路、控制回路、保护回路划分，为便于接线和保护。
16、运输过程中做好防水、防尘保护。
17、货到现场，供货人提供产品合格证、检验证书、装箱单。
每个箱柜的编号、名称与设计图纸相符合，编号标牌牢固清楚，以便长期保留。
配电箱柜技术要求
配电箱柜技术要求配电箱(柜）订货技术要求一、用途及工艺要求：用于低压动力、照明配电二、环境条件:3.1温度： -40℃~+90℃3.2相对湿度：（日均） 50%3.3海拔：约800m3.4地震烈度： 6级三、执行标准:GB7251.3-2006 《低压成套开关设备和控制设备第3部分》IEC439-3：1990《对非专业人员使用的低压开关设备和控制设备》GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50254-96 《电气装置安装工程低压电器施工及验收规范》GB50303-2002 《建筑电气工程施工质量验收规范》CECS49：93 《低压成套开关设备验收规程》GB7251-97 《低压成套开关设备和控制设备》IEC439-1 1992 《国际标准》GB7251.1～5-2005《低压成套开关设备及控制设备》GB/T14048.1-1993《低压开关设备和控制设备总则》GB50150-2006 《电气装置安装工程电气设备交接试验标准》《华北标准图文集92DQ1-92DQ13低压配电装置》四、箱（柜）体外观要求：4.1配电箱（柜）应根据使用要求和进线型式，用电负荷大小，分支回路等以及设计要求，选用符合国家强制性3C 认证标准的配电箱。
配电箱（柜）使用优质冷扎钢板制成箱体，箱体尺寸在600mm宽及以下的应采用钢板厚度不小于1.5mm的优质冷扎钢板制成，箱体尺寸大于600mm的应采用厚度不小于2.0mm的优质冷扎钢板制成。
二层板厚度不得小于1.5mm。
配电箱不用预留进出线孔。
4.2根据配电箱系统图回路和电器元件安装需求及安全间距配线操作空间等合理设计箱体规格尺寸。
且箱体尺寸不应小于设计图纸所给的参考尺寸,部分箱体的尺寸不得加宽。
4.3 箱体加工应平整、无手工敲打痕迹。
所有金属加工件均不应有毛刺，尺寸准确，装配公差符合要求。
所有镀锌件应做到镀层均匀、平整。
使用螺丝要合适（如应使用平机螺丝处就不能使用其它螺丝），使用的螺丝均应为镀锌件，所有螺丝必须设置防松措施如平垫、弹簧垫。
