环境水硫酸根离子浓度对混凝土细骨料硫酸盐及硫化物(SO3)的影响

合集下载

混凝土抗硫酸盐侵蚀性能研究

混凝土抗硫酸盐侵蚀性能研究混凝土是一种广泛应用于建筑工程中的材料，其性能的优劣直接关系到建筑物的使用寿命和安全性。

然而，在一些特殊的环境条件下，比如工业污染较为严重的地区，混凝土往往会受到硫酸盐的侵蚀，导致其性能下降甚至损坏。

因此，研究混凝土的抗硫酸盐侵蚀性能对于提高建筑物的耐久性非常重要。

本文将重点介绍混凝土抗硫酸盐侵蚀性能的研究进展。

一、硫酸盐侵蚀对混凝土的影响硫酸盐是一种常见的化学物质，其在一些工业生产过程和废水中都会存在。

当硫酸盐溶液与混凝土接触时，会引起以下几个方面的影响：1. 钙石膏的生成：硫酸盐与混凝土中的水合硅酸钙反应，形成水合硫酸钙或硫酸钡。

这些产物不仅占据了混凝土孔隙空间，还会破坏混凝土的内部结构，导致强度下降。

2. pH 值的变化：硫酸盐溶液具有较低的 pH 值，与混凝土中的碱性成分发生反应，会导致混凝土碱性减弱，进而降低其抗侵蚀性能。

3. 离子迁移：硫酸盐溶液中的离子会通过水分的迁移，进入混凝土内部。

这些离子的迁移和沉积会引起混凝土的体积膨胀和溶胀，加速混凝土的破坏。

二、提高混凝土抗硫酸盐侵蚀性能的方法为了提高混凝土的抗硫酸盐侵蚀性能，许多研究者提出了多种方法和措施。

以下是其中几种常见的方法：1. 添加防蚀剂：通过在混凝土中添加一定比例的防蚀剂，可以减缓硫酸盐对混凝土的侵蚀速度。

防蚀剂可以形成一层保护膜，隔绝硫酸盐的侵入，同时提高混凝土的密实性。

2. 控制混凝土配合比：合理的混凝土配合比可以提高其抗硫酸盐侵蚀性能。

例如，减少水灰比、增加水泥用量等措施可以提高混凝土的致密性和强度，从而增强其抵抗硫酸盐侵蚀的能力。

3. 使用防蚀背衬材料：在混凝土结构的内侧使用防蚀背衬材料，如塑料薄膜或防蚀涂层等，可以有效防止硫酸盐侵蚀。

4. 表面防水处理：在混凝土表面进行防水处理，如使用防水涂料或防水剂等，可以降低硫酸盐的侵蚀速度，延缓混凝土的破坏。

三、混凝土抗硫酸盐侵蚀性能的评价方法评价混凝土抗硫酸盐侵蚀性能的方法有很多，常见的包括：1. 质量损失法：根据硫酸盐侵蚀前后混凝土质量的变化，计算质量损失比例。

不同浓度硫酸盐环境下建筑混凝土结构耐久性能研究

2.2.1实验模拟通过实验模拟是研究不同浓度硫酸盐环境下建筑混凝土结构的常用方法之一。

在实验中，可以制备不同浓度的硫酸盐溶液，并将混凝土试件暴露在这些溶液中进行一定时间的浸泡或喷涂。

通过监测试件的质量损失、抗压强度、吸水性、渗透性等性能指标的变化，可以评估混凝土在不同浓度硫酸盐环境中的耐久性能。

实验模拟方法可以控制实验条件，具有较高的可控性和可重复性，可以提供详细的实验数据。

2.2.2数值模拟数值模拟是通过建立数学模型来模拟不同浓度硫酸盐环境下建筑混凝土结构的行为。

通过输入不同浓度硫酸盐的影响参数和混凝土的材料力分布、位移变形、渗透性变化等。

数值模拟方法可以提供对混凝土结构行为的深变化趋势。

环境下的氧化反应来评估混凝土结构的耐久性能。

在加速氧化试验中，采用特定的入氧气和硫酸盐溶液，模拟混凝土在长期使用中可能遭受的侵蚀环境。

通过监测试等指标，可以评估混凝土在不同浓度硫酸盐环境下的性能退化情况。

加速氧化试验期暴露情况下的性能变化趋势，提供便捷的耐久性能评估手段。

的暴露条件时，需要考虑以下方面。

首先是浸泡时间，即将混凝土试件置于硫酸盐的浸泡时间，例如24小时、7天、30天等，以模拟不同暴露条件下的长期或短期影响。

中的实际工程条件。

通常，试件的暴露温度可以设定在常温、高温或低温等不同温际使用环境中的温湿度变化。

此外，还应注意控制试件暴露过程中的通气情况，确生。

通过调整不同浓度硫酸盐溶液的浸泡时间、温度、湿度和通气条件，可以模拟，以评估混凝土性能的变化和耐久性能的退化程度。

评估，可以采用多种方法进行分析和测试。

其中包括以下几种评估方法。

首先是力、抗拉强度、弯曲强度等力学性能指标的变化，可以评估不同浓度硫酸盐环境对混吸水性、渗透性、密度等指标的测量，用于评估混凝土孔隙结构的变化和水分传输，如测定混凝土试件中化学成分的变化、孔溶液中离子浓度的测量等，以评估硫酸可以采用显微结构观察、X 射线衍射分析、扫描电子显微镜等先进的材料表征技术，和成分的影响。

硫酸盐侵蚀环境因素对混凝土性能影响

硫酸盐侵蚀环境因素对混凝土性能影响硫酸盐的侵蚀环境给混凝土的耐久性能带来严重的影响，在工程施工中应用的混凝土原料一般处在各种硫酸盐的环境中，如浓度、温度、干湿循环等。

基于此，本文分析了硫酸盐对混凝土结构产生腐蚀的原理，展开了抗硫酸盐腐蚀性能方面的实验，为更好地提升混凝土的性能打下了基础。

标签：硫酸盐；侵蚀环境；混凝土；性能影响；研究硫酸盐的侵蚀主要指在硫酸盐如硫酸钙、硫酸钠、硫酸镁等侵入水泥的混凝土时，会和水泥里的氢氧化钙与水化铝酸钙生成化学反应，而且因为氢氧化钙的浓度逐渐下降，导致水化矿物发生分解，进而生成硫铝酸钙和石膏，使体积变大，混凝土瓦解。

1、硫酸盐侵蚀对混凝土构造的腐蚀原理分析1.1硫酸钠对混凝土的侵蚀原理硫酸钠最先侵蚀的是Na2S04；和水泥的水化产物Ca（OH）发生化学反应，生成石膏（CaS042H20），再和单硫式的硫铝酸钙与含铝的胶体发生化学反应并生成次生钙矾石，因为钙矾石带有较强的膨胀性，因此会导致混凝土表面产生较大的裂痕。

其化学反应式见下：Ca（OH）2+Na2S04 ·10H2O CaSO4 ·2H2O + 2NaOH+8H2O2（3Cao·Al2O3·12H2O）+ 3（Na2SO4·10 H2O）3CaO·Al2O3·3CaSO4·32 H2O + 2Al（OH）3+6NaOH+16H2O硫酸钙只会和水化的铝酸钙发生化学反应，生成硫铝酸钙。

若侵蚀溶液里的S042-浓度超过1000mg/L的时候，水泥石的毛细孔如果被饱和的石灰溶液填满，既会生成钙矾石，又会在水泥石中析出二水石膏的结晶。

从氢氧化钙变化成石膏，体积会扩大到原来的二倍，导致混凝土由于内应力太大而膨胀。

石膏膨胀破坏的特征是试件没有产生粗大的裂纹，但是全体溃散。

1.2硫酸镁对混凝土的侵蚀原理硫酸镁除了可以侵害水化的铝酸钙与氢氧化钙，还可以与水化的硅酸钙发生化学反应，其化学反应式为：3CaO·2SiO2·aq + MgS04 · 7H2O CaSO4·2H2O+Mg （OH）2+SiO2·aq上面的化学式生成的Mg（0H）2和NaOH不一样，其溶解度较低（0.01g/L），而Ca（OH）2为1.37g/L，饱和溶液的PH值为10.5，而Ca（OH）2为12.4 ，NaOH为13.5，在这种情况下，钙矾石与C-S-H都是很不稳定的，较低PH值的环境下会产生下面的结果：一是不会生成次生钙矾石；二是因为镁离子与钙离子带有相同的化合价与大小相等的半径，因此二者可以很好地结合在一起，所以MgS04极易和C-S-H发生反应，并生成石膏、硅胶、氢氧化镁，这种胶体比C-S-H 的胶体粘性小；三是为强化本身的稳定性能，C-S-H胶体会继续释放石灰以增大PH值，然而，释放的石灰未达到增加PH值的效果，而是继续和MgS04发生反应，生成更多CaSO4·2H2O 与Mg（OH）2，在C-S-H胶体内石灰析出与胶性的不断下降，胶体内的石膏与Mg（OH）2会再次发生硅胶和Mg（OH）2反应，生成水化硅酸镁（M-S-H ）。

混凝土中硫酸盐侵蚀原理与防治方法

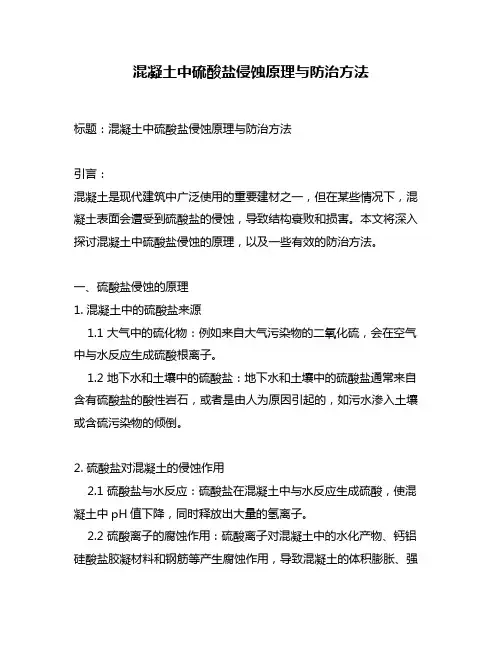

混凝土中硫酸盐侵蚀原理与防治方法标题：混凝土中硫酸盐侵蚀原理与防治方法引言：混凝土是现代建筑中广泛使用的重要建材之一，但在某些情况下，混凝土表面会遭受到硫酸盐的侵蚀，导致结构衰败和损害。

本文将深入探讨混凝土中硫酸盐侵蚀的原理，以及一些有效的防治方法。

一、硫酸盐侵蚀的原理1. 混凝土中的硫酸盐来源1.1 大气中的硫化物：例如来自大气污染物的二氧化硫，会在空气中与水反应生成硫酸根离子。

1.2 地下水和土壤中的硫酸盐：地下水和土壤中的硫酸盐通常来自含有硫酸盐的酸性岩石，或者是由人为原因引起的，如污水渗入土壤或含硫污染物的倾倒。

2. 硫酸盐对混凝土的侵蚀作用2.1 硫酸盐与水反应：硫酸盐在混凝土中与水反应生成硫酸，使混凝土中pH值下降，同时释放出大量的氢离子。

2.2 硫酸离子的腐蚀作用：硫酸离子对混凝土中的水化产物、钙铝硅酸盐胶凝材料和钢筋等产生腐蚀作用，导致混凝土的体积膨胀、强度降低，进而引发开裂、剥落和结构损坏。

二、混凝土中硫酸盐侵蚀的分类为了更好地认识混凝土中硫酸盐侵蚀的特点和严重程度，我们将其分为三个等级：1. 轻度硫酸盐侵蚀：混凝土表面出现轻微腐蚀现象，无明显损害。

2. 中度硫酸盐侵蚀：混凝土表面出现腐蚀现象，开裂和表面剥落明显，并且强度降低。

3. 重度硫酸盐侵蚀：混凝土表面严重腐蚀，大面积剥落和破坏，失去正常的结构强度。

三、混凝土中硫酸盐侵蚀的防治方法1. 选用合适的混凝土配方：在混凝土原材料中添加硫酸盐抑制剂，合理调整水灰比和骨料的优选，以提高混凝土的抗硫酸盐侵蚀性能。

2. 表面保护措施：2.1 表面涂层：使用耐酸碱的涂层材料，如环氧树脂、聚氨酯等，形成一层防护膜，防止硫酸盐的进一步侵蚀。

2.2 防水材料：混凝土表面涂覆防水材料，减少水的渗透，以降低硫酸盐的侵蚀。

3. 抗渗措施：3.1 高性能混凝土：采用高抗渗混凝土，减少水分渗透，降低硫酸盐的侵蚀。

3.2 改善混凝土工艺：优化混凝土制作和施工工艺，减少混凝土产生裂缝的可能性，避免硫酸盐通过裂缝侵蚀混凝土。

硫酸盐侵蚀环境因素对混凝土性能影响的研究

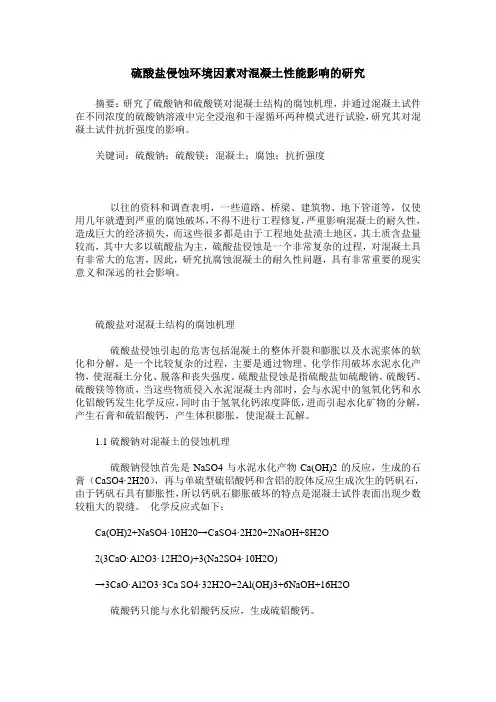

硫酸盐侵蚀环境因素对混凝土性能影响的研究摘要：研究了硫酸钠和硫酸镁对混凝土结构的腐蚀机理，并通过混凝土试件在不同浓度的硫酸钠溶液中完全浸泡和干湿循环两种模式进行试验，研究其对混凝土试件抗折强度的影响。

关键词：硫酸钠；硫酸镁；混凝土；腐蚀；抗折强度以往的资料和调查表明，一些道路、桥梁、建筑物、地下管道等，仅使用几年就遭到严重的腐蚀破坏，不得不进行工程修复，严重影响混凝土的耐久性，造成巨大的经济损失，而这些很多都是由于工程地处盐渍土地区，其土质含盐量较高，其中大多以硫酸盐为主，硫酸盐侵蚀是一个非常复杂的过程，对混凝土具有非常大的危害，因此，研究抗腐蚀混凝土的耐久性问题，具有非常重要的现实意义和深远的社会影响。

硫酸盐对混凝土结构的腐蚀机理硫酸盐侵蚀引起的危害包括混凝土的整体开裂和膨胀以及水泥浆体的软化和分解，是一个比较复杂的过程，主要是通过物理、化学作用破坏水泥水化产物，使混凝土分化、脱落和丧失强度。

硫酸盐侵蚀是指硫酸盐如硫酸钠、硫酸钙、硫酸镁等物质，当这些物质侵入水泥混凝土内部时，会与水泥中的氢氧化钙和水化铝酸钙发生化学反应，同时由于氢氧化钙浓度降低，进而引起水化矿物的分解，产生石膏和硫铝酸钙，产生体积膨胀，使混凝土瓦解。

1.1硫酸钠对混凝土的侵蚀机理硫酸钠侵蚀首先是NaSO4与水泥水化产物Ca(OH)2的反应，生成的石膏（CaSO4·2H20），再与单硫型硫铝酸钙和含铝的胶体反应生成次生的钙矾石，由于钙矾石具有膨胀性，所以钙矾石膨胀破坏的特点是混凝土试件表面出现少数较粗大的裂缝。

化学反应式如下：Ca(OH)2+NaSO4·10H20→CaSO4·2H20+2NaOH+8H2O2(3CaO·Al2O3·12H2O)+3(Na2SO4·10H2O)→3CaO·Al2O3·3Ca SO4·32H2O+2Al(OH)3+6NaOH+16H2O硫酸钙只能与水化铝酸钙反应，生成硫铝酸钙。

硫酸盐侵蚀混凝土机理

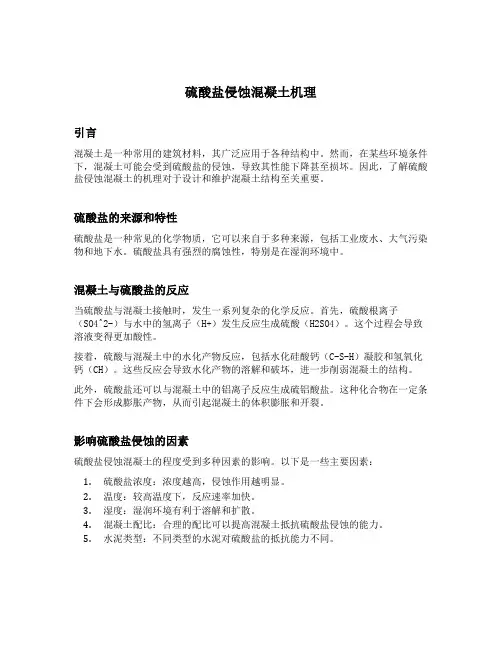

硫酸盐侵蚀混凝土机理引言混凝土是一种常用的建筑材料，其广泛应用于各种结构中。

然而，在某些环境条件下，混凝土可能会受到硫酸盐的侵蚀，导致其性能下降甚至损坏。

因此，了解硫酸盐侵蚀混凝土的机理对于设计和维护混凝土结构至关重要。

硫酸盐的来源和特性硫酸盐是一种常见的化学物质，它可以来自于多种来源，包括工业废水、大气污染物和地下水。

硫酸盐具有强烈的腐蚀性，特别是在湿润环境中。

混凝土与硫酸盐的反应当硫酸盐与混凝土接触时，发生一系列复杂的化学反应。

首先，硫酸根离子（SO4^2-）与水中的氢离子（H+）发生反应生成硫酸（H2SO4）。

这个过程会导致溶液变得更加酸性。

接着，硫酸与混凝土中的水化产物反应，包括水化硅酸钙（C-S-H）凝胶和氢氧化钙（CH）。

这些反应会导致水化产物的溶解和破坏，进一步削弱混凝土的结构。

此外，硫酸盐还可以与混凝土中的铝离子反应生成硫铝酸盐。

这种化合物在一定条件下会形成膨胀产物，从而引起混凝土的体积膨胀和开裂。

影响硫酸盐侵蚀的因素硫酸盐侵蚀混凝土的程度受到多种因素的影响。

以下是一些主要因素：1.硫酸盐浓度：浓度越高，侵蚀作用越明显。

2.温度：较高温度下，反应速率加快。

3.湿度：湿润环境有利于溶解和扩散。

4.混凝土配比：合理的配比可以提高混凝土抵抗硫酸盐侵蚀的能力。

5.水泥类型：不同类型的水泥对硫酸盐的抵抗能力不同。

硫酸盐侵蚀的影响硫酸盐侵蚀对混凝土结构的影响是多方面的。

以下是一些主要影响：1.强度损失：硫酸盐侵蚀会导致混凝土的强度下降，甚至造成结构失效。

2.表面剥落：硫酸盐侵蚀会使混凝土表面产生剥落和龟裂现象。

3.颜色变化：硫酸盐侵蚀还可能导致混凝土颜色的改变，影响建筑外观。

4.膨胀和开裂：在一些情况下，硫铝酸盐的形成会引起混凝土体积膨胀和开裂。

防治措施为了防止或减轻硫酸盐对混凝土的侵蚀，可以采取以下措施：1.选择合适的水泥类型：一些特殊用途水泥具有更好的抗硫酸盐能力。

2.控制混凝土配比：合理控制水灰比、矿物掺合料的使用，增加混凝土的密实性和抗渗性。

混凝土硫酸盐侵蚀机理及防止措施研究

混凝土硫酸盐侵蚀机理及防止措施研究【摘要】混凝土的耐久性越来越多的受到工程界的重视，而由于硫酸盐侵蚀引起的破坏是混凝土耐久性降低的重要原因之一。

盐渍地或水工混凝土建筑物，尤其是沿海和内陆盐湖地区以及地下洞库混凝土结构中的混凝土，由于受到水中硫酸盐的长期侵蚀而发生破坏。

因此，研究混凝土硫酸盐侵蚀机理及防止措施对混凝土工程有重要的参考价值。

【关键词】混凝土；硫酸盐侵蚀机理；研究一、混凝土硫酸盐侵蚀的机理及破坏类型混凝土受硫酸盐侵蚀的特征是表面发白，破损通常在棱角处开始，并随裂缝的扩展而剥落，使混凝土处于易碎、甚至松散的状态。

硫酸盐侵蚀破坏是—个复杂的物理化学过程，侵蚀破坏的机理可以从化学作用和物理作用两方面考虑；化学作用是指侵蚀介质中的SO42-与水泥石的组分发生化学反应生成膨胀性物质，产生膨胀内应力，导致混凝土结构物的破坏；物理作用主要是指地下水中有侵蚀性盐类物质进入混凝土结构内，当水分蒸发或湿度变化时会析出晶体并逐渐长大，最终由于产生较大的内应力而使混凝土遭受破坏。

根据结晶产物和破坏型式的不同，硫酸盐侵蚀破坏可分为钙矾石膨胀破坏和石膏膨胀破坏两种类型。

（一）钙矾石膨胀破坏钙矾石膨胀破坏是由于硫酸钠、硫酸钾等多种硫酸盐与水泥石中的Ca（OH）2作用生成硫酸钙，硫酸钙再与水泥石中的水化铝酸钙反应生成水化硫铝酸钙（3CaO·Al2O3·3CaSO4·31H20缩写成AFt，又称钙矾石）。

钙矾石溶解度极小，由于结合了大量的结晶水（实际上的结晶水为30-32个）使固相体积显著增大，产生膨胀内应力。

另外，钙矾石针状晶体会在原水化铝酸钙的固相表面呈放射状向四周生长，且互相挤压而产生极大的内应力，致使混凝土结构物受到破坏。

但也有观点认为钙矾石破坏机理是由于吸水肿胀破坏而非结晶应力破坏。

钙矾石膨胀破坏的特点是混凝土表面出现少数较粗大的裂缝。

（二）石膏膨胀破坏当侵蚀溶液中SO42-浓度（1500mg/L～5O000mg/L）时，会产生硫铝酸盐型—石膏型侵蚀；当侵蚀溶液中SO42-浓度相当高（5000mg/L～lO000mg/L）时，便会生成二水石膏（CaSO4· 2H20）并结晶析出，产生体积膨胀导致混凝土破坏。

硫酸盐对混凝土影响研究现状

硫酸盐对混凝土影响研究现状
硫酸盐是一种常见的混凝土化学腐蚀因素，其来源主要是来自混凝土材料中的氧化硫化物或水中的含硫离子等。

硫酸盐的腐蚀作用会使得混凝土失去其原有的力学性能，从而影响混凝土结构的耐久性和使用寿命。

因此，研究硫酸盐对混凝土影响的现状和趋势是非常重要的。

目前，硫酸盐对混凝土影响的研究主要包括以下几个方面：
1.硫酸盐对混凝土抗压强度的影响：研究发现，当混凝土中含有一定量的硫酸盐时，其抗压强度会显著下降。

分析表明，硫酸盐会与混凝土中的水化产物反应并产生结晶，进而导致混凝土结构的破坏。

2.硫酸盐对混凝土微观结构的影响：硫酸盐腐蚀会引起混凝土中钙矾石、氧化铁等物质的溶解，导致混凝土中空隙和孔隙度增大，从而降低混凝土的密实性和承载能力。

3.硫酸盐对混凝土耐久性的影响：硫酸盐对混凝土耐久性的影响涉及到混凝土的长期使用寿命和结构安全。

研究表明，硫酸盐腐蚀会加速混凝土的老化速度并导致混凝土的裂缝和破坏，从而影响混凝土的使用寿命和结构安全。

4.硫酸盐对混凝土的防护方法：目前，针对硫酸盐对混凝土的腐蚀作用，研究者提出了多种防护方式和技术，例如添加防腐剂、选用具有良好抗硫酸盐性能的混凝土材料、提高混凝土密实性等。

综上，硫酸盐对混凝土的影响研究仍在不断深入，研究者们正积极探索更有效的防护方法，以提高混凝土结构的耐久性和使用寿命。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

环境水硫酸根离子浓度对混凝土细骨料硫酸盐及硫化物(SO3)的影响
摘要:对某工程环境水硫酸根离子浓度与混凝土细骨料硫酸盐及硫化物(SO3)关系的分析总结,对施工实际天然建筑材料和环境水的选用具有指导作用。

关键词:硫酸根离子;浓度;硫酸盐及硫化物;耐久性
某工程料场位于引水渠道左侧阶地上,据现场探坑揭露表层至50cm处为石膏层,石膏含量为7.50～64.20g/kg,50～500cm石膏含量为0.20～16.60g/kg,剔除50cm石膏层后,混凝土细骨料硫酸盐及硫化物(SO3)含量为0.12%～0.90%,含泥量为 5.30%～20.40%,混凝土细骨料硫酸盐及硫化物含量虽然满足《水利水电工程天然建筑材料勘察规程》SL251-2000质量技术指标(SO3<1%)要求,但环境水硫酸根离子的介入,是否会造成骨料硫酸盐及硫化物含量超标,与混凝土的某些成分发生化学反应而对混凝土产生腐蚀,使混凝土强度和耐久性能逐渐退化,通过以下试验进行分析。

1骨料硫酸盐及硫化物对混凝土的危害性
骨料中硫酸盐及硫化物的可溶性物质能与水泥的水化产物起反应,对水泥具有侵蚀作用。

同时导致混凝土体积膨胀造成内应力,影响混凝土强度。

2环境水对骨料硫酸盐及硫化物的影响
选用某工程细骨料试样,用配置好的含SO42-离子浓度为96～10 000mg/L的水溶液浸泡24h后,分别测定硫酸盐及硫化物含量,试验结果见下表:
通过对比表可以看出,随着溶液中SO42-离子浓度的增加,硫酸盐及硫化物含量先降低后增加。

如果把试验数据绘制成关系曲线(见下图),我们可以发现,当溶液中SO42-离子浓度较低时,用此溶液浸泡骨料可以降低骨料中硫酸盐及硫化物含量;当溶液中SO42-离子浓度达到2 000mg/L时,将引起硫酸盐及硫化物含量的增大,不利于混凝土质量。

3小结
3.1硫酸盐及硫化物会影响混凝土的耐久性一方面当水泥石与含硫酸盐的水接触时,生成二水石膏,二水石膏不但可在水泥石中结晶产生膨胀,也可以和水泥石中的水化铝酸钙反应生成水化硫铝酸钙含有大量结晶水(膨胀性更大),对水泥石具有严重破坏作用,降低混凝土耐久性。

另一方面SO42-离子对预应力钢筋能产生腐蚀性,导致预应力钢筋的脆性断裂。

因此对预应力混凝土拌和用水中的SO42-离子要控制。

3.2水中的SO42-离子含量达到一定数量时会对混凝土造成有害影响根据试验,将SO42-离子浓度2 000mg/L作为安全使用值,当浓度值高于2 000mg/L时,可以补充离子浓度较低的水或相应提高水泥用量,以保证混凝土强度,确保混凝土质量。
