【CN209745965U】一种带有pH示数的可视化岩心夹持器【专利】

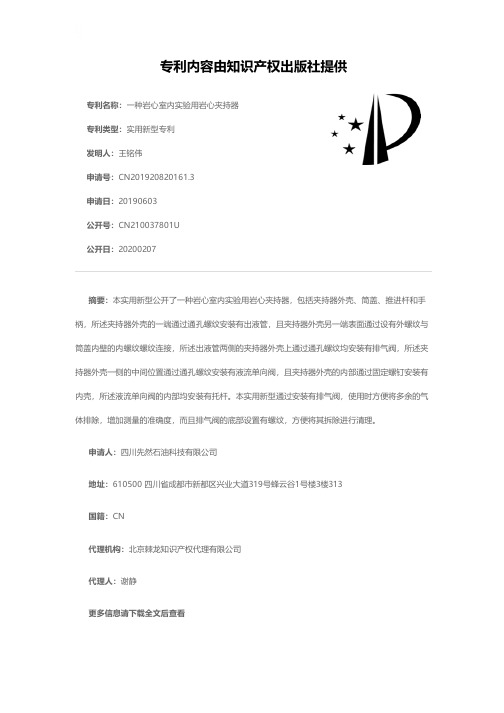

一种岩心室内实验用岩心夹持器[实用新型专利]
![一种岩心室内实验用岩心夹持器[实用新型专利]](https://img.taocdn.com/s3/m/c3db17c0647d27284a73513f.png)
专利名称：一种岩心室内实验用岩心夹持器专利类型：实用新型专利
发明人：王铭伟
申请号：CN201920820161.3
申请日：20190603
公开号：CN210037801U
公开日：
20200207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种岩心室内实验用岩心夹持器，包括夹持器外壳、筒盖、推进杆和手柄，所述夹持器外壳的一端通过通孔螺纹安装有出液管，且夹持器外壳另一端表面通过设有外螺纹与筒盖内壁的内螺纹螺纹连接，所述出液管两侧的夹持器外壳上通过通孔螺纹均安装有排气阀，所述夹持器外壳一侧的中间位置通过通孔螺纹安装有液流单向阀，且夹持器外壳的内部通过固定螺钉安装有内壳，所述液流单向阀的内部均安装有托杆。
本实用新型通过安装有排气阀，使用时方便将多余的气体排除，增加测量的准确度，而且排气阀的底部设置有螺纹，方便将其拆除进行清理。
申请人：四川先然石油科技有限公司
地址：610500 四川省成都市新都区兴业大道319号蜂云谷1号楼3楼313
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：谢静
更多信息请下载全文后查看。

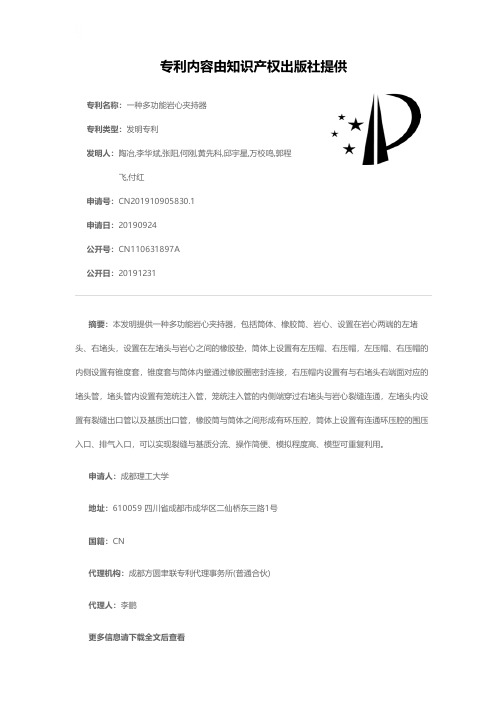

一种多功能岩心夹持器[发明专利]
![一种多功能岩心夹持器[发明专利]](https://img.taocdn.com/s3/m/70b107345022aaea998f0fec.png)
专利名称：一种多功能岩心夹持器
专利类型：发明专利
发明人：陶冶,李华斌,张阳,何刚,黄先科,邱宇星,万校鸣,郭程飞,付红
申请号：CN201910905830.1
申请日：20190924
公开号：CN110631897A
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本发明提供一种多功能岩心夹持器，包括筒体、橡胶筒、岩心、设置在岩心两端的左堵头、右堵头，设置在左堵头与岩心之间的橡胶垫，筒体上设置有左压帽、右压帽，左压帽、右压帽的内侧设置有锥度套，锥度套与筒体内壁通过橡胶圈密封连接，右压帽内设置有与右堵头右端面对应的堵头管，堵头管内设置有笼统注入管，笼统注入管的内侧端穿过右堵头与岩心裂缝连通，左堵头内设置有裂缝出口管以及基质出口管，橡胶筒与筒体之间形成有环压腔，筒体上设置有连通环压腔的围压入口、排气入口，可以实现裂缝与基质分流、操作简便、模拟程度高、模型可重复利用。
申请人：成都理工大学
地址：610059 四川省成都市成华区二仙桥东三路1号
国籍：CN
代理机构：成都方圆聿联专利代理事务所(普通合伙)
代理人：李鹏
更多信息请下载全文后查看。

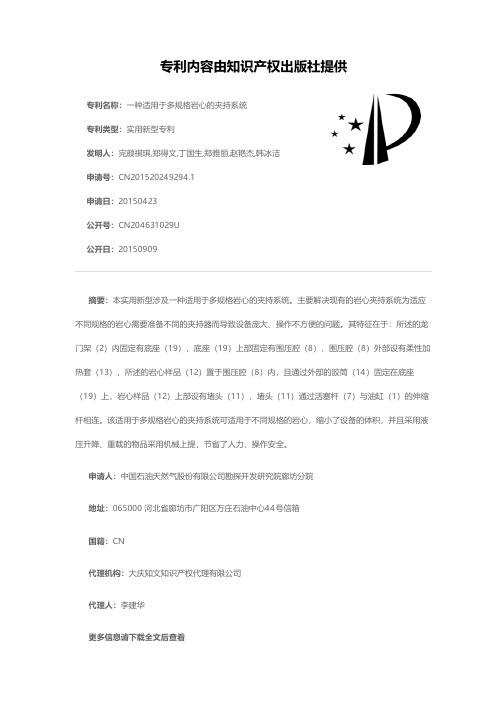

一种适用于多规格岩心的夹持系统[实用新型专利]
![一种适用于多规格岩心的夹持系统[实用新型专利]](https://img.taocdn.com/s3/m/c6273812770bf78a652954e9.png)
专利名称：一种适用于多规格岩心的夹持系统
专利类型：实用新型专利
发明人：完颜祺琪,郑得文,丁国生,郑雅丽,赵艳杰,韩冰洁申请号：CN201520249294.1
申请日：20150423
公开号：CN204631029U
公开日：
20150909
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种适用于多规格岩心的夹持系统。
主要解决现有的岩心夹持系统为适应不同规格的岩心需要准备不同的夹持器而导致设备庞大、操作不方便的问题。
其特征在于：所述的龙门架（2）内固定有底座（19），底座（19）上部固定有围压腔（8），围压腔（8）外部设有柔性加热套（13），所述的岩心样品（12）置于围压腔（8）内，且通过外部的胶筒（14）固定在底座（19）上，岩心样品（12）上部设有堵头（11），堵头（11）通过活塞杆（7）与油缸（1）的伸缩杆相连。
该适用于多规格岩心的夹持系统可适用于不同规格的岩心，缩小了设备的体积，并且采用液压升降、重载的物品采用机械上提，节省了人力，操作安全。
申请人：中国石油天然气股份有限公司勘探开发研究院廊坊分院
地址：065000 河北省廊坊市广阳区万庄石油中心44号信箱
国籍：CN
代理机构：大庆知文知识产权代理有限公司
代理人：李建华
更多信息请下载全文后查看。
岩心夹持器、采用该岩心夹持器的岩心zeta电势测量系统及测量方法[发明专利]
![岩心夹持器、采用该岩心夹持器的岩心zeta电势测量系统及测量方法[发明专利]](https://img.taocdn.com/s3/m/026f45f56edb6f1afe001f41.png)
专利名称：岩心夹持器、采用该岩心夹持器的岩心zeta电势测量系统及测量方法
专利类型：发明专利
发明人：王军,胡恒山,杨光
申请号：CN201010144460.3
申请日：20100412
公开号：CN101799485A
公开日：
20100811
专利内容由知识产权出版社提供
摘要：岩心夹持器、采用该岩心夹持器的岩心zeta电势测量系统及测量方法,它涉及地球物理科学技术领域，它解决了目前在zeta电势测量过程中仅通过直流测试方法以及采用直流测试方法测试频率单一的问题。
本发明的岩心夹持器包括两个电极、围压装置、两根管、水槽、振动输入水槽和振动膜；本发明的岩心zeta电势测量系统包括信号源、功率放大器、激振器、岩心夹持器、压力传感器、第一锁相放大器、第二锁相放大器；本发明的岩心zeta电势测量方法利用岩心zeta电势测量系统获得岩心两端电位差和压强差，进而计算岩心zeta电势。
本发明为动电技术的发展奠定了基础。
申请人：哈尔滨工业大学
地址：150001 黑龙江省哈尔滨市南岗区西大直街92号
国籍：CN
代理机构：哈尔滨市松花江专利商标事务所
代理人：张宏威
更多信息请下载全文后查看。

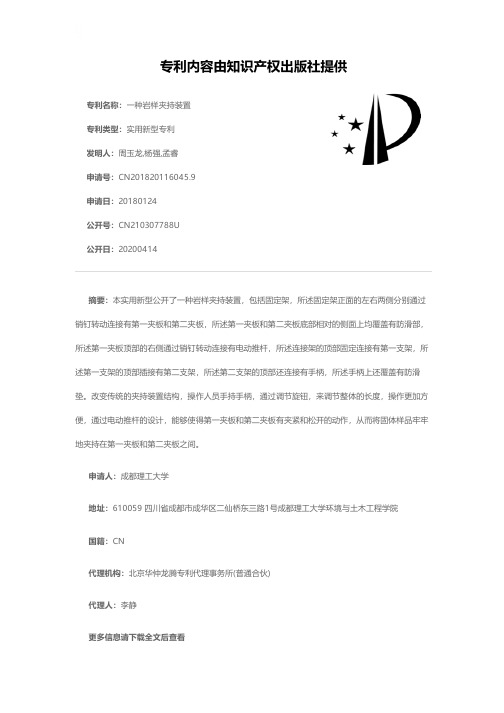

一种岩样夹持装置[实用新型专利]
![一种岩样夹持装置[实用新型专利]](https://img.taocdn.com/s3/m/dbb7e9ea0740be1e640e9a9a.png)
专利名称：一种岩样夹持装置专利类型：实用新型专利
发明人：周玉龙,杨强,孟睿
申请号：CN201820116045.9申请日：20180124
公开号：CN210307788U
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种岩样夹持装置，包括固定架，所述固定架正面的左右两侧分别通过销钉转动连接有第一夹板和第二夹板，所述第一夹板和第二夹板底部相对的侧面上均覆盖有防滑部，所述第一夹板顶部的右侧通过销钉转动连接有电动推杆，所述连接架的顶部固定连接有第一支架，所述第一支架的顶部插接有第二支架，所述第二支架的顶部还连接有手柄，所述手柄上还覆盖有防滑垫。
改变传统的夹持装置结构，操作人员手持手柄，通过调节旋钮，来调节整体的长度，操作更加方便，通过电动推杆的设计，能够使得第一夹板和第二夹板有夹紧和松开的动作，从而将固体样品牢牢地夹持在第一夹板和第二夹板之间。
申请人：成都理工大学
地址：610059 四川省成都市成华区二仙桥东三路1号成都理工大学环境与土木工程学院
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。
【CN209841531U】一种真实模拟储层环境的岩心夹持装置【专利】

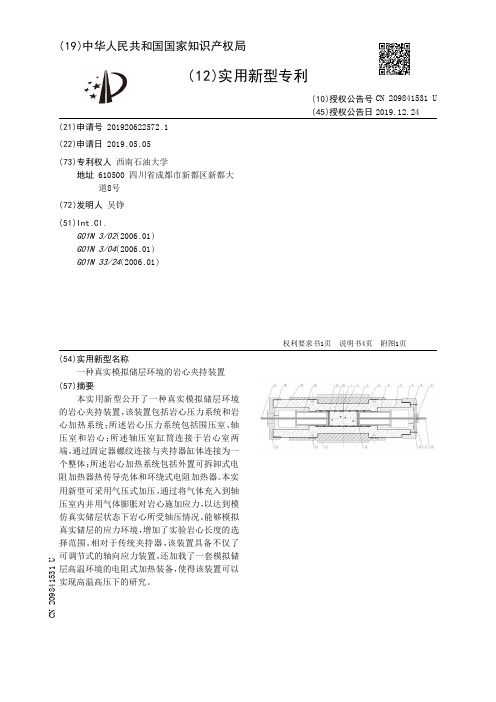

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920622572.1(22)申请日 2019.05.05(73)专利权人 西南石油大学地址 610500 四川省成都市新都区新都大道8号(72)发明人 吴铮 (51)Int.Cl.G01N 3/02(2006.01)G01N 3/04(2006.01)G01N 33/24(2006.01)(54)实用新型名称一种真实模拟储层环境的岩心夹持装置(57)摘要本实用新型公开了一种真实模拟储层环境的岩心夹持装置，该装置包括岩心压力系统和岩心加热系统；所述岩心压力系统包括围压室、轴压室和岩心；所述轴压室缸筒连接于岩心室两端，通过固定器螺纹连接与夹持器缸体连接为一个整体；所述岩心加热系统包括外置可拆卸式电阻加热器热传导壳体和环绕式电阻加热器。
本实用新型可采用气压式加压，通过将气体充入到轴压室内并用气体膨胀对岩心施加应力，以达到模仿真实储层状态下岩心所受轴压情况。
能够模拟真实储层的应力环境，增加了实验岩心长度的选择范围。
相对于传统夹持器，该装置具备不仅了可调节式的轴向应力装置，还加载了一套模拟储层高温环境的电阻式加热装备，使得该装置可以实现高温高压下的研究。
权利要求书1页 说明书4页 附图1页CN 209841531 U 2019.12.24C N 209841531U权 利 要 求 书1/1页CN 209841531 U1.一种真实模拟储层环境的岩心夹持装置，其特征在于，所述一种真实模拟储层环境的岩心夹持装置包括岩心压力系统和岩心加热系统，所述岩心压力系统包括围压室、轴压室和岩心室；所述轴压室连接于岩心室两端，且通过各自的固定器通过螺纹连接与夹持器缸体连接为一个整体；所述岩心加热系统包括外置可拆卸式电阻加热器热传导壳体(4)和环绕式电阻加热器(14)，且通过外置可拆卸式电阻热传导壳体固定嵌口(15)与夹持器筒体(3)连接，所述围压室包括岩心夹持器筒体(3)、可逆变形的高分子弹性聚合物橡胶套(2)；所述岩心室包裹于所述围压室内，分别有左端可逆变形的高分子弹性高渗透聚合物材料垫片(21)和右端可逆变形的高分子弹性高渗透聚合物材料垫片(13)位于所述岩心室两端，所述轴压室包括左端堵头活塞筒体(19)、带有中心渗流管的左端活塞式岩心堵头(20)、右端堵头活塞筒体(6)和带有中心渗流管的右端活塞式岩心堵头(5)，所述左端堵头活塞筒体(19)与带有中心渗流管的左端活塞式岩心堵头(20)为活塞式嵌套连接，所述右端堵头活塞筒体(6)与中心渗流管的右端活塞式岩心堵头(5)为活塞式嵌套连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背景技术 [0002] 在石油和天然气的地质勘探及相关开发研究中，岩心夹持器是实验室测定岩样渗 流特性或进行驱替试验时不可缺少的重要辅助部件，其主要功能是将待测或待试验的岩石 样品放入其中 ，并保证测试流体通过岩心样品前后两端时 ，能将岩石样品的 侧表面完全密 封住。岩心夹持器的目的 性较为单一 ，主要是夹持 、稳定岩心 ，控 制各项模拟地层参数并形 成密闭空间，完成各种模拟环境的试验并取得试验参数。目前，大多数岩心夹持器为金属壳 体，在实验过程中无法观察夹持器腔内的运行情况。除此之外，由于输液管和泵内壁残留着 之前使用的注入液，这些残留液会影响实验中流入和流出岩心的注入液的pH值。因此，根据 实验前 和实验后测量的 注入液pH值 ，不能准 确获得流经岩心前后的 pH值变化 ，从而会影响 实验结果。
实用新型内容 [0003] 本实用新型提供一种带有pH示数的可视化岩心夹持器，本实用新型具有注入液进 出口pH值电子显示和实验过程可视化等功能，可以实现的技术方案如下所述： [0004] 本实用新型主要组成部件包含：注入液进口、夹持器支座、进口pH值检测仪表、泄 压口、围压入口、阀门、出口pH值检测仪表、夹持器支座、注入液出口、夹持器筒体。所述夹持 器筒体由 透明耐压材料 制成 ，可观察夹持器内部的 运行情况 ；在两侧的 夹持器支座上分 别 安装有pH值检测仪表 ，用于检测进出口注入液的pH值 ；所述阀门为三通阀门 ，用于控制围压 入口和泄压口分别与夹持器筒体的开关状态切换。 [0005] 本实用新型的优势在于：结构紧凑，操作方便，可通过透明耐压材料制成的夹持器 筒体随时 观察实验运行情况 ；根据进出口处的 pH值检 测仪表 ，可准 确获得注入液在流经岩 心前后的pH值。
权利要求书1页 说明书2页 附图1页
CN 209745965 U
CN 209745965 U
权 利 要 求 书
1/1 页
1 .一种带有pH示数的可视化岩心夹持器，其特征在于：所述带有pH示数的可视化岩心 夹持器由注入液进口 (1)、夹持器支座(2)、进口pH值检测仪表(3)、泄压口 (4)、围压入口 (5) 、阀门 (6) 、出口 pH值检测仪表 (7) 、夹持器支座 (8) 、注入液出口 (9) 、夹持器筒体 (10) 组 成，所述夹持器筒体(10)由透明耐压材料制成，所述进口pH值检测仪表(3)安装在夹持器支 座(2)上，所述出口pH值检测仪表(7)安装在夹持器支座(8)上，用以检测注入液的pH值。
附图说明 [0006] 为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需 要使用的附图作简单地介绍。 [0007] 图1是一种带有pH示数的可视化岩心夹持器的结构示意图 [0008] 图中的附图标记分别表示 [0009] 注入液进口1 [0010] 夹持器支座2 [0011] 进口pH值检测仪表3 [0012] 泄压口4
G01N 33/24(2006 .01)
(10)授权公告号 CN 209745965 U (45)授权公告日 2019.12.06
( 54 )实用新型名称 一种带有pH示数的可视化岩心夹持器
( 57 )摘要 本实 用新型提供一 种带 有 pH示数的 可视化
岩心夹持器 ，本实 用新型主要由 注入液进口 、夹 持器支座、进口pH值检测仪表、泄压口 、围压入 口 、阀门 、出口 pH值检 测仪表 、夹持器支座 、注入 液出口 、夹持器筒体组成 。通过透明耐压材料 制 成的 夹持器筒体 ，可随时 观察实验的 运行情况 ； 根据注入液进出口处的pH值检测仪表，可准确获 得注入液在流过岩心前后的pH值；通过调节三通 阀门 ，可以 切换围压入口 和泄压口分别与夹持器 筒体的 开关状态。本实 用新型结构紧 凑 ，操作方 便，具有注入液进出口pH值电子显示和实验过程 可视化等功能。
4
CN 209745965 U
说 明 书 附 图
1/1 页
图1
5
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920165303 .7 (22)申请日 2019 .01 .30 (73)专利权人 西南石油大学
地址 610500 四川省成都市新都区新都大 道8号
(72)发明人 张远凯 李洪建 (51)Int .Cl .
3
] [0015] [0016] [0017] [0018] [0019]
围压入口5 阀门6 出口pH值检测仪表7 夹持器支座8 注入液出口9 夹持器筒体10 岩心11
说 明 书
2/2 页
具体实施方式 [0020] 下面结合附图对本实用新型实施方式作进一步地详细描述。 [0021] 本实用新型主要由注入液进口、夹持器支座、进口pH值检测仪表、泄压口、围压入 口、阀门、出口pH值检测仪表、夹持器支座、注入液出口、夹持器筒体组成。注入液从注入液 进口流入岩心夹持器内部，流经岩心后，从注入液出口流出；安装在两侧夹持器支座上的进 口pH值检测仪表和出口pH值检测仪表分别检测并显示注入液在流经岩心前后的pH值；若围 压入口 与三通阀门连接处呈开 启状态 ，而泄压口 与三通阀门连接处呈关闭状态 ，此时 ，可向 岩心夹持器内部提供所需的实验压力；当实验结束，则开启三通阀门与泄压口的连接处，使 岩心夹持器内部恢复常压或低压状态。
2 .根据权利要求1所述的一种带有pH示数的可视化岩心夹持器，其特征在于：所述阀门 (6) 为三通阀门 ，用于控制围压入口 (5) 和泄压口 (4) 分别与夹持器筒体 (10)的开关状态切 换。
2
CN 209745965 U
说 明 书
1/2 页
一种带有pH示数的可视化岩心夹持器
技术领域 [0001] 本实用新型属于岩石室内实验技术领域，特别是涉及一种带有pH示数的可视化岩 心夹持器。
