钟电路中容易损坏的元器件有贴片电感、贴片电阻、滤波电容和谐振电容，另外，晶振和时钟发生器芯片损坏也时有发生。
当系统时钟信号出现故障时，可以按照如图8-9所示故障检修流程图进行检修。
图8-9 主板时钟电路故障检修流程图
8.2.2 时钟电路常见故障分析及排除
主板时钟电路出现故障后，一般会造成电脑开机后黑屏，而且时钟信号不正常的设备停止工作，用主板测试卡测试，主板测试卡的代码显示“00”。
① 当整个主板都没有时钟信号时，可按如下步骤进行检测。
第l 步：首先检测时钟发生器芯片的2.5V 和3.3V 供电是否正常。
如果不正常则是供电部分的故障，检查2.5V 和3.3V 的供电电压产生电路，排除故障。
第2步：经检查时钟发生器芯片供电。
如果正常，则接着检测晶振两端的起振电压是否在1.1～1.6V 。
如果电压正常则可能是时钟发生器芯片损坏或晶振损坏，更换损坏的元器件即可。
第3步：如果晶振两端的电压不正常，可能是时钟发生器芯片或谐振电容损坏，更换损坏的元器件即可。
② 当部分设备没有时钟信号时，可按如下步骤进行检测。
第1步：用示波器检测系统时钟发生器芯片的各个频率时钟信号输出是否正常，如果正常，检测没有时钟信号的部件和系统时钟发生器芯片间的线路。
第2步：如果不正常，检测与系统时钟发生器芯片的时钟信号输出端相连的电阻或电感，并更换损坏器件。
最后，如果电路没有问题，并且时钟发生器芯片的供电也正常，则可能是时钟发生器芯片损坏，可用替换法检查。
电脑主板时钟电路
系统时钟电路还负责协调 不同硬件模块之间的通信 和同步。
总线时钟电路
01
总线时钟电路是电脑主板上用于 驱动系统总线（如PCI、PCIe等 ）的时钟电路。
02
它通过将系统时钟信号分频或倍 频，产生适合不同总线规范的时
钟信号。
总线时钟电路对于确保总线数据 传输的稳定性和正确性至关重要 。
03
总线时钟电路还支持总线上的设 备之间的通信和同步操作。
电脑主板时钟电路
目录
CONTENTS
• 电脑主板时钟电路概述 • 电脑主板时钟电路的类型 • 电脑主板时钟电路的元件与组件 • 电脑主板时钟电路的故障诊断与维修 • 电脑主板时钟电路的未来发展
01 电脑主板时钟电路概述
定义与功能
定义
电脑主板时钟电路是电脑主板上负责 产生和管理时钟信号的电路，为电脑 各部分提供稳定的时钟基准。
故障排除的关键
在电脑故障排除中，主板时钟电路的 检测是关键步骤之一，因为很多故障 可能与时钟电路有关。
02 电脑主板时钟电路的类型
实时时钟（RTC）电路
01
实时时钟（RTC）电路是电脑主板上用于提供系统当前时间和日期的 电路。
02
它通常由石英晶体振荡器驱动，以提供稳定的计时基准。
03
RTC电路通常具有后备电池，以在系统断电时保持时钟的连续运行。
高精度时钟电路的发展将推动相关领域的技术进步，例如通信协议、数据 处理算法等。技术进步Fra bibliotek创新01
随着材料科学、微电子学和封 装技术的发展，电脑主板时钟 电路的性能将得到进一步提升 。
02
新的设计理念和算法将不断涌 现，例如基于人工智能的时钟 同步算法、基于云计算的时钟 服务等等。
主板各电路工作原理
主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。
主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。
1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。
一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。
电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。
2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。
主板的时钟电路通常由晶体振荡器和时钟发生器组成。
晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。
3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。
CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。
前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。
4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。
显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。
图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。
5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。
主板时钟电路工作原理
主板时钟电路工作原理主板时钟电路是计算机硬件中的一个重要组成部分，它负责产生和管理计算机系统中的各种时钟信号，确保各个硬件设备能够按照统一的时间基准进行工作。
本文将详细介绍主板时钟电路的工作原理。
一、主板时钟电路的作用主板时钟电路的主要作用是为计算机系统提供统一的时钟信号，以保证各个硬件设备之间的协调工作。
时钟信号的产生和分配是计算机系统中非常重要的一个环节，它直接影响到计算机的稳定性和性能。
二、主板时钟电路的组成主板时钟电路由时钟发生器、时钟分频器和时钟分配器三部分组成。
1. 时钟发生器时钟发生器是主板时钟电路中的核心部件，它负责产生基准时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
时钟发生器可以采用晶体振荡器或者压控振荡器等元件来产生高精度的时钟信号。
2. 时钟分频器时钟分频器用于将基准时钟信号进行分频，得到不同频率的时钟信号，以满足各个硬件设备的工作需求。
分频器通常采用计数器和锁存器等元件来实现，它可以将基准时钟信号分频为CPU时钟、内存时钟、总线时钟等不同频率的时钟信号。
3. 时钟分配器时钟分配器负责将分频后的时钟信号分配给各个硬件设备。
它通过时钟总线将时钟信号传输到不同的硬件设备上，确保它们按照统一的时间基准进行工作。
时钟分配器通常采用多路选择器和缓冲器等元件来实现，它可以根据不同的时钟信号需求将时钟信号分配给不同的硬件设备。
三、主板时钟电路的工作原理主板时钟电路的工作原理可以分为时钟信号的产生、分频和分配三个步骤。
1. 时钟信号的产生主板时钟电路首先通过时钟发生器产生基准时钟信号。
时钟发生器可以根据晶体振荡器或者压控振荡器的工作原理，产生稳定的时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
2. 时钟信号的分频基准时钟信号经过时钟分频器进行分频，得到不同频率的时钟信号。
时钟分频器通常采用计数器和锁存器等元件，根据预设的分频系数将基准时钟信号进行分频。
主板时钟电路工作原理

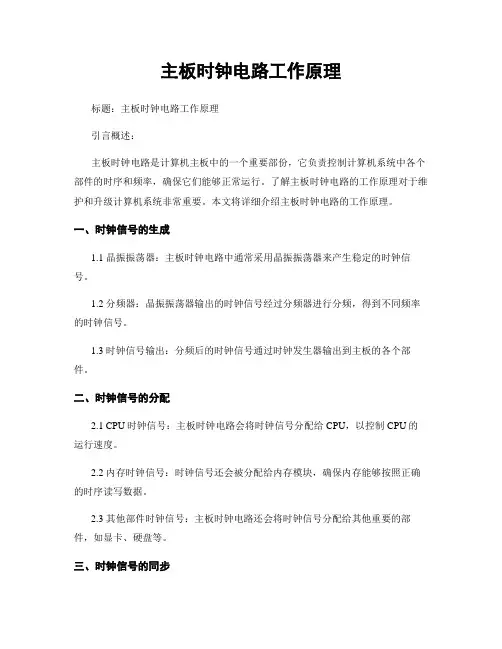

主板时钟电路工作原理标题：主板时钟电路工作原理引言概述：主板时钟电路是计算机主板中的一个重要部份，它负责控制计算机系统中各个部件的时序和频率，确保它们能够正常运行。
了解主板时钟电路的工作原理对于维护和升级计算机系统非常重要。
本文将详细介绍主板时钟电路的工作原理。
一、时钟信号的生成1.1 晶振振荡器：主板时钟电路中通常采用晶振振荡器来产生稳定的时钟信号。
1.2 分频器：晶振振荡器输出的时钟信号经过分频器进行分频，得到不同频率的时钟信号。
1.3 时钟信号输出：分频后的时钟信号通过时钟发生器输出到主板的各个部件。
二、时钟信号的分配2.1 CPU时钟信号：主板时钟电路会将时钟信号分配给CPU，以控制CPU的运行速度。
2.2 内存时钟信号：时钟信号还会被分配给内存模块，确保内存能够按照正确的时序读写数据。
2.3 其他部件时钟信号：主板时钟电路还会将时钟信号分配给其他重要的部件，如显卡、硬盘等。
三、时钟信号的同步3.1 时钟同步电路：为了确保各个部件能够同步运行，主板时钟电路中会设置时钟同步电路。
3.2 时序控制：时钟同步电路会控制各个部件的时序，确保它们按照正确的顺序进行数据处理。
3.3 时钟分频：时钟同步电路还会根据各个部件的需要对时钟信号进行分频，以满足不同部件的工作频率要求。
四、时钟信号的调节4.1 时钟频率调节：主板时钟电路中通常会设置时钟频率调节器，可以根据需要调节时钟频率。
4.2 时钟延迟调节：时钟电路还会设置时钟延迟调节器，用于调节时钟信号的延迟时间。
4.3 时钟相位调节：时钟电路还会设置时钟相位调节器，用于调节时钟信号的相位。
五、时钟信号的稳定性5.1 电源稳定性：主板时钟电路对于电源的稳定性要求很高，确保时钟信号的稳定性。
5.2 温度影响：温度的变化会影响晶振振荡器的频率稳定性，主板时钟电路会采取措施来降低温度对时钟信号的影响。
5.3 信号干扰：主板时钟电路还会采取屏蔽措施，减少外部信号对时钟信号的干扰，确保时钟信号的稳定性。
电脑维修-主板维修-复位和时钟电路维修

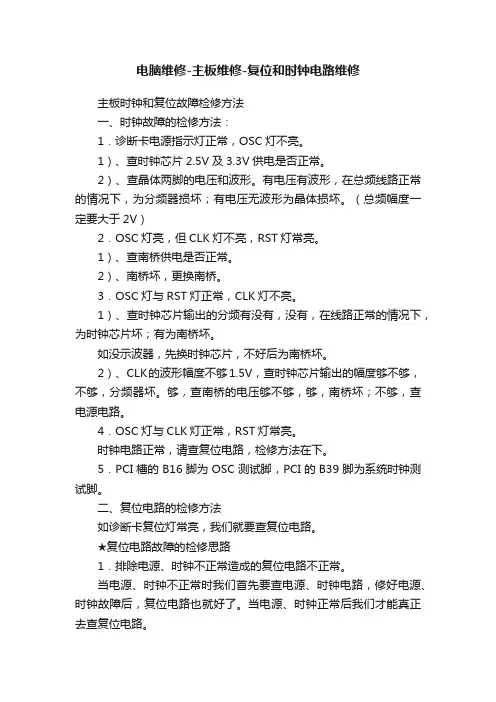

电脑维修-主板维修-复位和时钟电路维修主板时钟和复位故障检修方法一、时钟故障的检修方法：1．诊断卡电源指示灯正常，OSC灯不亮。
1）、查时钟芯片2.5V及3.3V供电是否正常。
2）、查晶体两脚的电压和波形。
有电压有波形，在总频线路正常的情况下，为分频器损坏；有电压无波形为晶体损坏。
（总频幅度一定要大于2V）2．OSC灯亮，但CLK灯不亮，RST灯常亮。
1）、查南桥供电是否正常。
2）、南桥坏，更换南桥。
3．OSC灯与RST灯正常，CLK灯不亮。
1）、查时钟芯片输出的分频有没有，没有，在线路正常的情况下，为时钟芯片坏；有为南桥坏。
如没示波器，先换时钟芯片，不好后为南桥坏。
2）、CLK的波形幅度不够1.5V，查时钟芯片输出的幅度够不够，不够，分频器坏。
够，查南桥的电压够不够，够，南桥坏；不够，查电源电路。
4．OSC灯与CLK灯正常，RST灯常亮。
时钟电路正常，请查复位电路，检修方法在下。
5．PCI槽的B16脚为OSC测试脚，PCI的B39脚为系统时钟测试脚。
二、复位电路的检修方法如诊断卡复位灯常亮，我们就要查复位电路。
★复位电路故障的检修思路1．排除电源、时钟不正常造成的复位电路不正常。
当电源、时钟不正常时我们首先要查电源、时钟电路，修好电源、时钟故障后，复位电路也就好了。
当电源、时钟正常后我们才能真正去查复位电路。
2．查ATX电源灰线到南桥之间的电路是否正常3．查RESET针上的电压是否正常。
如果电压正常，说明从RESET到电源红线这一段是好的，我们可以进入下一步。
如没有我们就要查这一段电路，直到找到故障元件。
4．触发RESET针，看是否有触发信号到南桥。
如到南桥有触发信号，我们就可以判断这一段电路是好的。
进去南桥的复位信号正常，出来不正常，我们就可以判定为南桥没有正常工作。
如到南桥没有触发信号，我们就要查从复位针到南桥这一段电路。
5．查南桥的工作条件是否正常。
南桥没有正常工作，要么是南桥假焊或南桥坏，要么是南桥外围电路不正常，造成南桥的工作条件不具备。
主板时钟电路工作原理
主板时钟电路工作原理一、引言主板时钟电路是计算机主板上的一个重要组成部分，它负责产生和分配时钟信号，为计算机的各个组件提供同步的时钟信号。
本文将详细介绍主板时钟电路的工作原理。
二、主板时钟电路的作用主板时钟电路的主要作用是产生稳定的时钟信号，并将其分配给计算机的各个组件，以保证它们能够按照预定的频率和时间序列进行工作。
时钟信号在计算机中起到了类似于心脏的作用，是计算机各个部件之间进行协调和同步的关键。
三、主板时钟电路的组成1. 晶体振荡器：主板时钟电路中的核心部件是晶体振荡器。
晶体振荡器由一个晶体和相关的电路组成，它能够产生稳定的振荡信号。
晶体振荡器的频率由晶体的物理特性决定，一般为几十兆赫兹（MHz）或更高。
晶体振荡器的输出信号经过分频电路进行分频后，得到计算机所需的各个频率的时钟信号。
2. 时钟分频电路：主板时钟电路中的另一个重要组成部分是时钟分频电路。
时钟分频电路能够将晶体振荡器输出的高频信号进行分频，得到计算机所需的各个频率的时钟信号。
例如，CPU常用的时钟频率有100MHz、133MHz等。
时钟分频电路一般采用锁相环（PLL）技术，通过调整分频比例来实现对时钟频率的精确控制。
3. 时钟分配电路：主板时钟电路还包括时钟分配电路，它负责将分频后的时钟信号分配给计算机的各个组件。
时钟分配电路一般采用时钟信号缓冲器和分配器，以确保时钟信号能够准确地传递给各个组件，并保持信号的稳定性和一致性。
四、主板时钟电路的工作原理主板时钟电路的工作原理可以分为以下几个步骤：1. 晶体振荡器产生振荡信号：晶体振荡器中的晶体受到外界的激励后，会产生一个稳定的振荡信号。
晶体振荡器的频率由晶体的物理特性决定。
2. 时钟分频电路进行分频：晶体振荡器的输出信号经过时钟分频电路进行分频，得到计算机所需的各个频率的时钟信号。
时钟分频电路通过调整分频比例来实现对时钟频率的精确控制。
3. 时钟分配电路分配时钟信号：分频后的时钟信号经过时钟分配电路的缓冲和分配，被传递给计算机的各个组件。
主板时钟电路工作原理
主板时钟电路工作原理一、引言主板时钟电路是计算机中的重要组成部分，它负责提供计算机系统中的时钟信号，控制各个部件的工作节奏和同步。
本文将详细介绍主板时钟电路的工作原理。
二、主板时钟电路的组成主板时钟电路通常由以下几个部分组成：1. 晶体振荡器：晶体振荡器是主板时钟电路的核心部件，它负责产生稳定的时钟信号。
晶体振荡器通常采用石英晶体作为振荡元件，通过振荡电路将电能转换为机械能，产生稳定的振荡信号。
2. 预分频器：预分频器用于将晶体振荡器产生的高频信号进行分频，得到更低频的时钟信号。
预分频器通常采用计数器电路实现，根据设定的分频比例将高频信号分频为所需的时钟信号。
3. 锁相环（PLL）：锁相环是主板时钟电路中的重要组成部分，它能够通过反馈机制控制时钟信号的频率和相位。
锁相环通常由相频比较器、低通滤波器、VCO（Voltage Controlled Oscillator）和分频器等部件组成。
4. 时钟分配器：时钟分配器负责将时钟信号分配给各个子系统和部件，确保它们按照同步的节奏工作。
时钟分配器通常采用多路复用器和缓冲器等电路实现。
三、主板时钟电路的工作原理主板时钟电路的工作原理如下：1. 晶体振荡器产生高频信号：晶体振荡器通过振荡电路将电能转换为机械能，产生稳定的高频振荡信号。
晶体振荡器通常采用石英晶体作为振荡元件，石英晶体具有稳定的振荡特性，能够提供准确的时钟信号。
2. 预分频器进行分频：晶体振荡器产生的高频信号经过预分频器进行分频，得到更低频的时钟信号。
预分频器根据设定的分频比例将高频信号分频为所需的时钟信号，以满足系统对时钟频率的要求。
3. 锁相环控制时钟信号：锁相环通过反馈机制控制时钟信号的频率和相位。
锁相环中的相频比较器将分频后的时钟信号与参考信号进行比较，得到误差信号。
低通滤波器对误差信号进行滤波，得到控制信号。
控制信号通过控制VCO的频率，使得输出的时钟信号与参考信号同步。
4. 时钟分配器分配时钟信号：时钟分配器将时钟信号分配给各个子系统和部件，确保它们按照同步的节奏工作。
