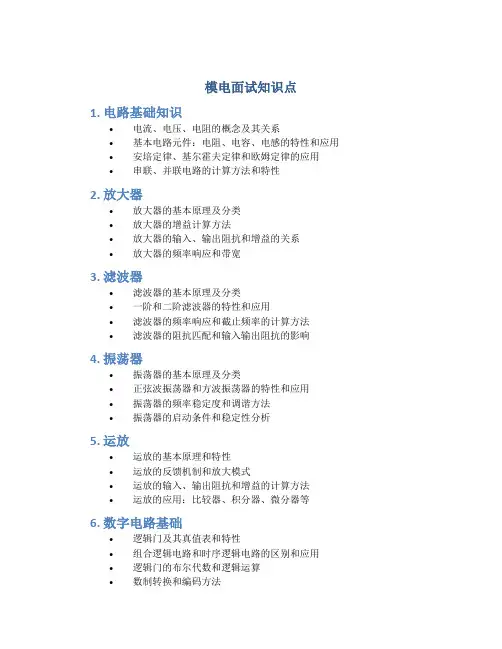

模电面试知识点
模电面试知识点1. 电路基础知识•电流、电压、电阻的概念及其关系•基本电路元件：电阻、电容、电感的特性和应用•安培定律、基尔霍夫定律和欧姆定律的应用•串联、并联电路的计算方法和特性2. 放大器•放大器的基本原理及分类•放大器的增益计算方法•放大器的输入、输出阻抗和增益的关系•放大器的频率响应和带宽3. 滤波器•滤波器的基本原理及分类•一阶和二阶滤波器的特性和应用•滤波器的频率响应和截止频率的计算方法•滤波器的阻抗匹配和输入输出阻抗的影响4. 振荡器•振荡器的基本原理及分类•正弦波振荡器和方波振荡器的特性和应用•振荡器的频率稳定度和调谐方法•振荡器的启动条件和稳定性分析5. 运放•运放的基本原理和特性•运放的反馈机制和放大模式•运放的输入、输出阻抗和增益的计算方法•运放的应用：比较器、积分器、微分器等6. 数字电路基础•逻辑门及其真值表和特性•组合逻辑电路和时序逻辑电路的区别和应用•逻辑门的布尔代数和逻辑运算•数制转换和编码方法7. 传感器和信号处理•常见传感器的工作原理和特性•传感器的信号调理和放大方法•模数转换和数模转换的原理和应用•传感器信号的滤波和增强技术8. 电源和稳压电路•常见电源的类型和特点•线性稳压电路和开关稳压电路的原理和应用•电源的效率、纹波和稳定性分析•电源滤波和短路保护技术9. 模拟与数字信号的转换•模拟信号的采样和量化方法•数字信号的编码和解码方法•数字信号处理的基本原理和算法•模拟信号与数字信号的互相转换10. 模电实验和测量技术•基本电路元件的测量方法和仪器•放大器的电压和电流测量方法•滤波器的频率响应和截止频率的测量•模电实验的设计、搭建和分析方法以上是模电面试的一些基本知识点，希望对你有所帮助。
在准备面试时，建议结合教材和相关资料，进行深入学习和实践。
祝你面试顺利！。

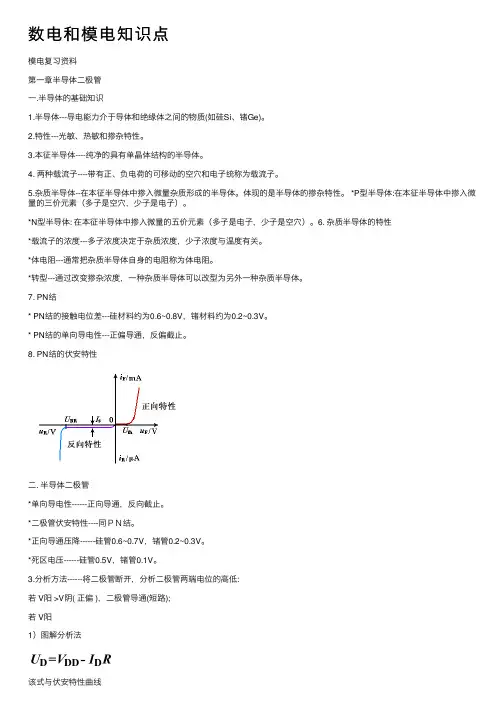

数电和模电知识点
数电和模电知识点模电复习资料第⼀章半导体⼆极管⼀.半导体的基础知识1.半导体---导电能⼒介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流⼦----带有正、负电荷的可移动的空⽳和电⼦统称为载流⼦。
5.杂质半导体--在本征半导体中掺⼊微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺⼊微量的三价元素（多⼦是空⽳，少⼦是电⼦）。
*N型半导体: 在本征半导体中掺⼊微量的五价元素（多⼦是电⼦，少⼦是空⽳）。
6. 杂质半导体的特性*载流⼦的浓度---多⼦浓度决定于杂质浓度，少⼦浓度与温度有关。
*体电阻---通常把杂质半导体⾃⾝的电阻称为体电阻。
*转型---通过改变掺杂浓度，⼀种杂质半导体可以改型为另外⼀种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截⽌。
8. PN结的伏安特性⼆. 半导体⼆极管*单向导电性------正向导通，反向截⽌。
*⼆极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析⽅法------将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳1）图解分析法该式与伏安特性曲线的交点叫静态⼯作点Q。
2) 等效电路法直流等效电路法*总的解题⼿段----将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳*三种模型微变等效电路法三. 稳压⼆极管及其稳压电路*稳压⼆极管的特性---正常⼯作时处在PN结的反向击穿区，所以稳压⼆极管在电路中要反向连接。
第⼆章三极管及其基本放⼤电路⼀. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
模电数电考研面试总结
1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。
(Infineon笔试试题) )15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R 上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<<T时，给出输入电压波形图，绘制两种电路的输出波形图。
（未知）16、有源滤波器和无源滤波器的原理及区别?（新太硬件）17、有一时域信号S="V0sin"(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。
（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用P 管还是N管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。
模电数电面试基础知识
模电数电面试基础知识在模拟电路（模电）和数字电路（数电）的面试中，理解和掌握基础知识是非常重要的。
本文将介绍一些常见的模电和数电基础知识，帮助你在面试中展现自己的能力。
模电基础知识1. 电路元件模电中常见的电路元件包括电阻、电容和电感。
电阻用来限制电流大小，电容用来储存电荷，而电感用来储存能量。
理解电路元件的特性和使用方法对于解决电路问题至关重要。
2. 放大器放大器是模电中常见的电路，用于放大电压或电流信号。
常见的放大器有共射放大器、共基放大器和共集放大器。
理解放大器的工作原理和特性可以帮助你分析和设计放大电路。
3. 滤波器滤波器用于滤除特定频率的信号。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
了解滤波器的工作原理和频率响应可以帮助你设计和调整滤波电路。
4. 振荡器振荡器用于产生特定频率的信号。
常见的振荡器有晶体振荡器、RC振荡器和LC振荡器。
理解振荡器的工作原理和参数选择可以帮助你设计和调整振荡电路。
数电基础知识1. 逻辑门逻辑门是数电中常见的基本逻辑电路。
常见的逻辑门有与门、或门、非门、与非门、或非门和异或门等。
掌握逻辑门的真值表和功能可以帮助你分析和设计数字电路。
2. 时序电路时序电路用于处理时序信号，常见的时序电路有触发器、计数器和移位寄存器等。
了解时序电路的工作原理和时序图可以帮助你设计和调整时序电路。
3. 数字-模拟转换器和模拟-数字转换器数字-模拟转换器（DAC）和模拟-数字转换器（ADC）是数电中常见的电路，用于实现模拟信号和数字信号之间的转换。
理解DAC和ADC的工作原理和参数选择对于设计和调整转换电路非常重要。
4. 存储器存储器用于存储和读取数据，常见的存储器有随机存取存储器（RAM）和只读存储器（ROM）等。
了解存储器的工作原理和存储方式可以帮助你理解和设计存储电路。
总结以上介绍了一些模电和数电面试中常见的基础知识。
掌握这些知识可以帮助你更好地理解和分析电路问题，并能够进行电路设计和调整。
模电数电考研面试总结教学提纲
模电数电考研面试总结1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。
(Infineon笔试试题) )15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C 上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<<T时，给出输入电压波形图，绘制两种电路的输出波形图。
（未知）16、有源滤波器和无源滤波器的原理及区别?（新太硬件）17、有一时域信号S="V0sin"(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。
数电模电工作面试题及答案
数电模电工作面试题及答案1. 现代电子产品越来越小型化和高性能化，这主要得益于什么技术？答案：主要得益于集成电路技术的发展。
集成电路将数百万个晶体管、电阻器和电容器等元件集成到一个小芯片上，实现了电子元件的功能集成，从而使电子产品体积小、性能高。
2. 什么是布尔代数？答案：布尔代数是用于描述逻辑关系和计算等的一种数学工具。
它基于二进制逻辑运算，包括与、或、非等运算符，用符号表示逻辑关系，并通过推理和运算来得出逻辑结果。
3. 什么是逻辑门电路？答案：逻辑门电路是用于处理和操作逻辑信号的电路。
它由多个逻辑门组成，每个逻辑门都有一个或多个输入和一个输出，根据输入信号的逻辑关系，输出相应的逻辑信号。
4. 请列举几种常见的逻辑门电路及其功能。
答案：- 与门（AND Gate）：输出信号为1的条件是所有输入信号都为1。
- 或门（OR Gate）：输出信号为1的条件是至少有一个输入信号为1。
- 非门（NOT Gate）：输出信号与输入信号相反，即输入为1，则输出为0，输入为0，则输出为1。
- 与非门（NAND Gate）：是与门的反向输出，输出信号为1的条件是所有输入信号都为0。
- 或非门（NOR Gate）：是或门的反向输出，输出信号为1的条件是至少有一个输入信号为0。
- 异或门（XOR Gate）：输出信号为1的条件是输入信号中只有一个为1，其他为0。
5. 什么是时序电路？答案：时序电路是根据输入信号的时序关系来决定输出信号的电路。
常见的时序电路包括时钟、触发器和计数器等，用于实现各种功能，如数据同步、时序控制和计数等。
6. 请解释触发器的工作原理及其应用。
答案：触发器是一种存储器件，具有记忆功能。
它根据触发器的输入信号和时钟信号的变化来决定输出的状态。
触发器常用于时序电路中，用于存储和控制数据。
在数字系统中，触发器常用于存储器、寄存器、计数器等的设计。
7. 什么是模拟电路和数字电路？答案：模拟电路是以连续变量作为输入和输出的电路，它能够处理连续信号的变化。
（完整版）考研复试数电模电
（完整版）考研复试数电模电数字电路基本概念一．基本概念。
1.门是实现一些基本逻辑关系的电路。
2.三种基本逻辑是与、或、非。
3.与门是实现与逻辑关系的电路，或门是实现或逻辑关系的电路，非门是实现非逻辑关系的电路。
4.按集成度可以把集成电路分为小规模（SSI）中规模（MSI）大规模（LSI）和超大规模（VLSI）集成电路。
5.仅有一种载流子参与导电的器件叫单极性器件；有两种载流子参与导电的器件叫双极性器件。
单极性器件主要有：PMOS.NMOS.CMOS双极性器件主要有：TTL.HTL.ECL.IIL.6.TTL门电路的低电平噪声容限为VNL =VOFF-VIL;高电平噪声容限为VNH=VIH-VON7.直接把两个门的输出连在一起实现“与”逻辑关系的接法叫线与；集电极开门路可以实现线与；普通TTL门不能实现线与。
8.三态门的输出端可以出现高电平、低电平和高阻三种状态。
9.三态门的主要用途是可以实现用一条导线（总线）轮流传送几个不同的数据或控制性号。
10.用工作速度来评价集成电路，速度快的集成电路依次是ECL.TTL.CMOS11.用抗干扰能力来评价集成电路，抗干扰能力的集成电路一次是CMOS.TTL.ECL12.CMOS门电路的输入阻抗很高，所以静态功耗很小，但由于存在输入电容，所以随着输入信号频率的增加，功耗也会增加。
13.逻代数的四种表示方法是真值表、函数表达式、卡诺图和逻辑图。
14.逻辑变量和函数只有0和1两种取值，而且它们只是表示两种状态。
15.逻辑代数只有“与”“或”“非”三种基本逻辑运算。
16.描述逻辑函数各个变量取值组合和函数值对应关系的代数式叫函数表达式。
17.逻辑函数表达式的标准形式有标准与或式即最小项表达式和标准或与式即最大项表达式。
18.逻辑函数的化简方法有代数法即公式法和图形法及卡诺图法。
19.最简与或式是指乘积项数最少，乘积项中的变量个数最少的与或式。
20.约束项是不会出现的变量组合，其值总为0.21.约束条件是由约束项加起来构成的逻辑表达式，是一个值恒为0的条件等式。
硬件面试的模电数电知识
硬件面试的模电数电知识一、简介在硬件面试中，模拟电路（模电）和数字电路（数电）是两个常见的考察领域。
模电和数电是电子工程中的基础学科，对于电子产品的设计和开发起着重要作用。
本文将介绍一些在硬件面试中常见的模电和数电知识点。
二、模拟电路知识1. 基本概念模拟电路是指用连续的时间和连续的信号表示电子系统的电路。
模电的主要内容包括放大电路、滤波电路、振荡电路等。
2. 放大电路放大电路是模拟电路中最基本的一类电路，用于放大电信号的幅度。
常见的放大电路有共射放大电路、共源放大电路、共基放大电路等。
在面试中，可能会涉及到放大电路的设计和分析。
3. 滤波电路滤波电路是用于滤除或选择特定频率信号的电路。
常见的滤波电路有低通滤波器、高通滤波器、带通滤波器等。
在模拟电路设计中，滤波电路经常用于去除杂散信号或选择感兴趣的频率。
4. 振荡电路振荡电路是一种能够产生连续振荡信号的电路。
常见的振荡电路有正弦波振荡器、方波振荡器、脉冲振荡器等。
在硬件设计中，振荡电路经常用于产生时钟信号或其他周期性信号。
5. 反馈电路反馈电路是指将部分输出信号反馈到输入端，用于控制电路的增益、频率响应等特性。
常见的反馈电路有正反馈和负反馈电路。
在设计中，合理的反馈电路可以改善电路的稳定性和性能。
三、数字电路知识1. 基本概念数字电路是指使用数字信号进行逻辑运算的电路，通常用于处理和传输数字信息。
数电的主要内容包括数字逻辑门、时序电路、存储器等。
2. 数字逻辑门数字逻辑门是数电中最基本的逻辑单元，用于进行与、或、非等逻辑运算。
常见的逻辑门包括与门、或门、非门、与非门、或非门、异或门等。
在面试中，可能会涉及到逻辑门的结构、真值表和逻辑函数的表示等。
3. 时序电路时序电路用于处理和控制电路中的时序信号。
常见的时序电路有时钟触发器、计数器、移位寄存器等。
在硬件设计中，时序电路常用于时序控制和状态机设计。
4. 存储器存储器用于存储和读取数据。
常见的存储器有随机存取存储器（RAM）、只读存储器（ROM）、闪存等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路与系统复试专题模拟电路1.有源滤波器和无源滤波器的区别答：无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成。
具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
2.什么是负载?什么是带负载能力?答：把电能转换成其他形式的能的装置叫做负载。
对于不同的负载，电路输出特性（输出电压，输出电流）几乎不受影响，不会因为负载的剧烈变化而变，这就是所谓的带载能力3.什么是输入电阻和输出电阻?答：在独立源不作用（电压源短路，电流源开路）的情况下，由端口看入，电路可用一个电阻元件来等效。
这个等效电阻称为该电路的输入电阻。
从放大电路输出端看进去的等效内阻称为输出电阻Ro。
4.什么叫差模信号？什么叫共模信号？答：两个大小相等、极性相反的一对信号称为差模信号。
差动放大电路输入差模信号（uil =-ui2）时，称为差模输入。
两个大小相等、极性相同的一对信号称为共模信号。
差动放大电路输入共模信号（uil =ui2）时，称为共模输入。
在差动放大器中，有用信号以差模形式输入，干扰信号用共模形式输入，那么干扰信号将被抑制的很小。
5.怎样理解阻抗匹配？答：阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
低频：当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。
对于纯电阻电路，此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共扼匹配。
在高频电路中：如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射。
为了不产生反射，负载阻抗跟传输线的特征阻抗应该相等，这就是传输线的阻抗匹配。
6. 解释电流偏置的产生电路。
答：偏置电路:以常用的共射放大电路说吧，主流是从发射极到集电极的IC，偏流就是从发射极到基极的IB。
相对与主电路而言，为基极提供电流的电路就是所谓的偏置电路。
偏置电路往往有若干元件，其中有一重要电阻，往往要调整阻值，以使集电极电流在设计规范内。
这要调整的电阻就是偏置电阻。
7.偏置电阻：答：在稳态时（无信号）通过电阻为电路提供或泄放一定的电压或电流，使电路满足工作需求，或改善性能。
8. 什么是电压放大?什么是电流放大? 什么是功率放大?答：电压放大就是只考虑输出电压和输入电压的关系。
比如说有的信号电压低，需要放大后才能被模数转换电路识别，这时就只需做电压放大。
电流放大就是只考虑输出电流于输入电流的关系。
比如说，对于一个uA级的信号，就需要放大后才能驱动一些仪器进行识别（如生物电子），就需要做电流放大。
功率放大就是考虑输出功率和输入功率的关系。
其实实际上，对于任何以上放大，最后电路中都还是有电压，电流，功率放大的指标在，叫什么放大，只是重点突出电路的作用而已。
9.晶体管工作在放大区，发射结、集电结怎么偏置的答：发射结集电结放大区正偏反偏饱和区正偏正偏截至区反偏反偏10.差分放大电路的功能：答：放大两个输入信号之差11. 推挽结构的实质是什么?答：一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.要实现线与需要用OC(open collector)门电路.如果输出级的有两个三极管，始终处于一个导通、一个截止的状态，也就是两个三级管推挽相连，这样的电路结构称为推拉式电路或图腾柱（Totem-pole）输出电路]12. RC振荡器的构成和工作原理答：由放大器和正反馈网络两部分构成。
反馈电路由三节RC移相网络构成，每节移相不超过90°，对某一频率共可移相180°，再加上单管放大电路的反相作用即可构成正反馈，产生振荡。
移相振荡器电路简单，适于轻便型测试设备和遥控设备使用，但输出波形差，频率难于调整，幅度也不稳定。
13.LC正弦波振荡器有哪几种三点式振荡电路答：电感三点式振荡器和电容三点式振荡器。
14. 电路的谐振答：如果外加交流电源的频率和L-C回路的固有频率相同时，回路中产生的电流最大，回路L中的磁场能和C中的电场能恰好自成系统，在电路内部进行交换，最大限度的从电源吸取能量，而不会有能量返回电源，这就叫谐振。
15.描述CMOS电路中闩锁效应产生的过程及最后的结果？答：Latch-up 闩锁效应，又称寄生PNPN效应或可控硅整流器( SCR, Silicon Controlled Rectifier )效应。
在整体硅的CMOS管下，不同极性搀杂的区域间都会构成P-N结，而两个靠近的反方向的P-N结就构成了一个双极型的晶体三极管。
因此CMOS管的下面会构成多个三极管，这些三极管自身就可能构成一个电路。
这就是MOS管的寄生三极管效应。
如果电路偶尔中出现了能够使三极管开通的条件，这个寄生的电路就会极大的影响正常电路的运作，会使原本的MOS电路承受比正常工作大得多的电流，可能使电路迅速的烧毁。
Latch-up状态下器件在电源与地之间形成短路，造成大电流、EOS（电过载）和器件损坏。
16. 选择电阻时要考虑什么？答：考虑电阻的阻值（最大，最小）熔点是否方便安装17.旁路电容答：可将混有高频电流和低频电流的交流电中的高频成分泄露掉的电容，称做“旁路电容”。
18.无源器件﹕答：在模拟和数字电路中加以信号﹐不会改变自已本身的基本特性.如电阻.有源器件﹕在模拟和数字电路中加以信号﹐可以改变自已本身的基本特性.如三极管.19.场效应和晶体管比较：答：a.在环境条件变化大的场合，采用场效应管比较合适。
b.场效应管常用来做前置放大器，以提高仪器设备的输入阻抗，降低噪声等。
c.工艺简单，占用芯片面积小，适宜大规模集成电路。
在脉冲数字电路中获得更广泛的应用。
d.场效应管放大能力比晶体管低。
20.基本放大电路的组成原则：答：a.发射结正偏，集电结反偏。
b.输入回路的接法应该使输入信号尽量不损失地加载到放大器的输入端。
c.输出回路的接法应该使输出信号尽可能地传送到负载上。
21.实现放大的条件答：a.晶体管必须偏置在放大区。
发射结正偏，集电结反偏。
b.正确设置静态工作点，使整个波形处于放大区。
c.输入回路将变化的电压转化成变化的基极电流。
d.输出回路将变化的集电极电流转化成变化的集电极电压，经电容滤波只输出交流信号。
22.静态：答：放大电路不加输入信号，电路中各处的电压、电流都是固定不变的直流量，这时电路处于直流工作状态，简称静态。
直流通路：电容开路，电感短路，信号源短路，保留其内阻交流通路：电容短路，电感开路23.功放要求：答：a.输出功率尽可能大。
b.高效率 c.非线形失真小 d.晶体管的散热和保护24.频率补偿答：所谓频率补偿，就是指提高或降低某一特定频率的信号的强度，用来弥补信号处理过程中产生的该频率的减弱或增强。
常用的有负反馈补偿、发射极电容补偿、电感补偿等。
25.虚短：答：集成运放的两个输入端之间的电压通常接近于零，若把它理想化，则看做零，但不是短路，故称“虚短”。
虚断：集成运放的两个输入端几乎不取用电流，如果把他理想化，则看作电流为零，但不是断开，故称“虚断”26.基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
答：放大电路的作用：放大电路是电子技术中广泛使用的电路之一，其作用是将微弱的输入信号（电压、电流、功率）不失真地放大到负载所需要的数值。
放大电路种类：（1）电压放大器：输入信号很小，要求获得不失真的较大的输出压，也称小信号放大器；（2）功率放大器：输入信号较大，要求放大器输出足够的功率，也称大信号放大器。
差分电路是具有这样一种功能的电路。
该电路的输入端是两个信号的输入，这两个信号的差值，为电路有效输入信号，电路的输出是对这两个输入信号之差的放大。
设想这样一种情景，如果存在干扰信号，会对两个输入信号产生相同的干扰，通过二者之差，干扰信号的有效输入为零，这就达到了抗共模干扰的目的。
27.放大电路的若干性质①伏安特性曲线：二极管开启电压为0.7V/0.2V，环境温度升高后，二极管正向特性曲线左移，方向特性曲线下移。
②晶体管工作在放大区的外部条件是发射结正向偏置且集电结反向偏置。
③共射特性曲线：输入特性曲线和输出特性曲线。
Uce增大时，曲线右移。
截止区、放大区、饱和区。
④结型场效应管U GS(off)和绝缘栅型场效应管U GS(th)。
夹断区、恒流区、可变电阻区。
⑤静态工作点设置为保证：一、放大不失真二、能够放大。
两种共射放大电路：直接耦合、阻容耦合。
放大电路分析方法：直流通路求静态工作点，交流通路求动态参数。
截止失真，饱和失真。
等效电路。
Re直流负反馈。
晶体管单管三种接法：共射、共基、共集。
共射：既放大电流又放大电压。
输入电阻居中，输出电阻较大，频带窄。
多用于低频放大电路。
共基：只放大电压不放大电流。
输入电阻小，电压放大和输出电阻与共射相当。
频率特性最好。
共集：只放大电流不放大电压。
输入电阻最大，输出电阻最小，具有电压跟随特性。
用于放大电路的输入级和输出级。
多级电路耦合方式：直接耦合：良好的低频特性，可放大变化缓慢的信号。
阻容耦合：各级电路静态工作点独立，电路分析、设计、调试简单。
有大电容的存在不利于集成化。
变压器耦合：静态工作点独立，不利于集成化，可实现阻抗变换，在功率放大中得到广泛的应用。
抑制温漂的方法：引入直流负反馈、采用温度补偿，电路中二极管。
28.集成运放电路的组成：输入级：双端输入的差分放大电路，输入电阻高，差模放大倍数大，抑制共模能力强，静态电流小。
中间级：采用共射（共源）放大电路，为提高放大倍数采用复合管放大电路，以恒流源做集电极负载。
输出级：输出电压线性范围宽、输出电阻小（带负载能力强）非线性失真小。
多互补对称输出电路。
集成运放频率补偿：一、滞后补偿 1.简单电容补偿2.密勒效应补偿二、超前补偿29.放大电路中反馈特性答：直流反馈、交流反馈；正反馈、负反馈。
1.有无反馈的判断，是否存在反馈通路。
2.反馈极性的判断：瞬时极性法（净输入电压，净输入电流）四种反馈组态：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
电路中引入电压负反馈还是电流负反馈取决于负载欲得到稳定的电压还是稳定的电流。
电路中引入串联负反馈还是并联负反馈取决于输入信号源是恒压源还是恒流源。
负反馈电路分析方法：要将反馈网络作为放大电路输入端和输出端等效负载。
当考虑反馈网络在输入端的负载效应时，应输出量作用为零。
而考虑反馈网络输出端的负载效应时，应令输入量作用为零。
