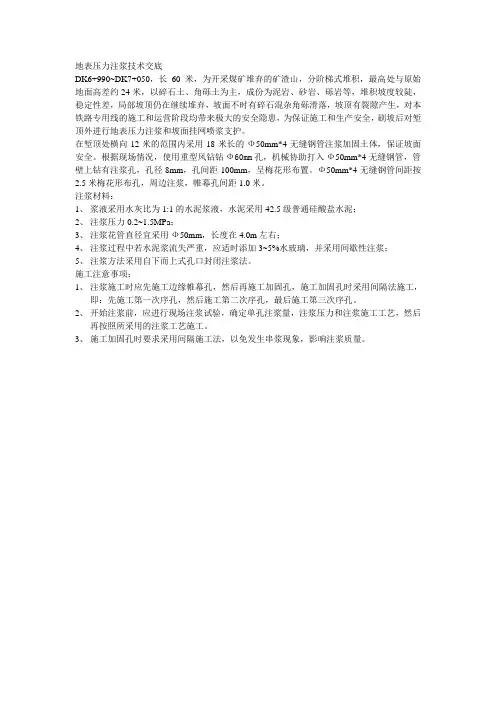

地表压力注浆技术交底
地表压力注浆技术交底
DK6+990~DK7+050，长60米，为开采煤矿堆弃的矿渣山，分阶梯式堆积，最高处与原始地面高差约24米，以碎石土、角砾土为主，成份为泥岩、砂岩、砾岩等，堆积坡度较陡，稳定性差，局部坡顶仍在继续堆弃，坡面不时有碎石混杂角砾滑落，坡顶有裂隙产生，对本铁路专用线的施工和运营阶段均带来极大的安全隐患，为保证施工和生产安全，刷坡后对堑顶外进行地表压力注浆和坡面挂网喷浆支护。
在堑顶处横向12米的范围内采用18米长的Ф50mm*4无缝钢管注浆加固土体，保证坡面安全。
根据现场情况，使用重型风钻钻Ф60mm孔，机械协助打入Ф50mm*4无缝钢管，管壁上钻有注浆孔，孔径8mm，孔间距100mm，呈梅花形布置。
Ф50mm*4无缝钢管间距按2.5米梅花形布孔，周边注浆，帷幕孔间距1.0米。
注浆材料：
1、浆液采用水灰比为1:1的水泥浆液，水泥采用42.5级普通硅酸盐水泥；
2、注浆压力0.2~1.5MPa；
3、注浆花管直径宜采用Ф50mm，长度在4.0m左右；
4、注浆过程中若水泥浆流失严重，应适时添加3~5%水玻璃，并采用间歇性注浆；
5、注浆方法采用自下而上式孔口封闭注浆法。
施工注意事项：
1、注浆施工时应先施工边缘帷幕孔，然后再施工加固孔，施工加固孔时采用间隔法施工，
即：先施工第一次序孔，然后施工第二次序孔，最后施工第三次序孔。
2、开始注浆前，应进行现场注浆试验，确定单孔注浆量，注浆压力和注浆施工工艺，然后
再按照所采用的注浆工艺施工。
3、施工加固孔时要求采用间隔施工法，以免发生串浆现象，影响注浆质量。

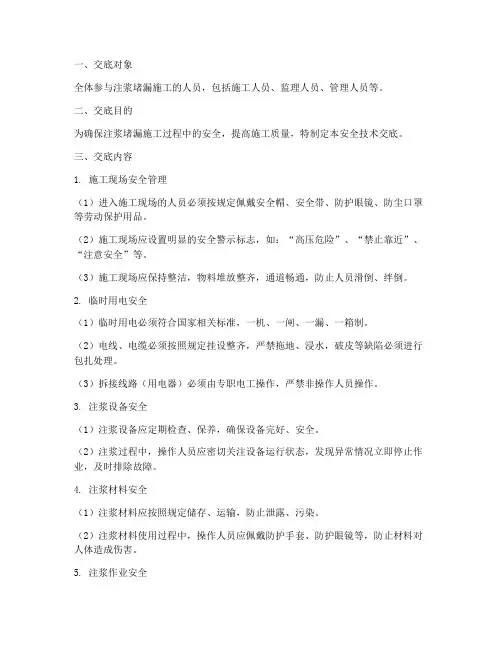

注浆堵漏安全技术交底模板
一、交底对象全体参与注浆堵漏施工的人员，包括施工人员、监理人员、管理人员等。
二、交底目的为确保注浆堵漏施工过程中的安全，提高施工质量，特制定本安全技术交底。
三、交底内容1. 施工现场安全管理（1）进入施工现场的人员必须按规定佩戴安全帽、安全带、防护眼镜、防尘口罩等劳动保护用品。
（2）施工现场应设置明显的安全警示标志，如：“高压危险”、“禁止靠近”、“注意安全”等。
（3）施工现场应保持整洁，物料堆放整齐，通道畅通，防止人员滑倒、绊倒。
2. 临时用电安全（1）临时用电必须符合国家相关标准，一机、一闸、一漏、一箱制。
（2）电线、电缆必须按照规定挂设整齐，严禁拖地、浸水，破皮等缺陷必须进行包扎处理。
（3）拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。
3. 注浆设备安全（1）注浆设备应定期检查、保养，确保设备完好、安全。
（2）注浆过程中，操作人员应密切关注设备运行状态，发现异常情况立即停止作业，及时排除故障。
4. 注浆材料安全（1）注浆材料应按照规定储存、运输，防止泄露、污染。
（2）注浆材料使用过程中，操作人员应佩戴防护手套、防护眼镜等，防止材料对人体造成伤害。
5. 注浆作业安全（1）注浆前，应检查注浆管道、阀门、接头等连接部件，确保连接牢固、无泄漏。
（2）注浆过程中，应密切关注压力表变化，防止压力过高导致管道爆裂。
（3）注浆作业人员应保持沟通，确保作业安全。
（4）注浆结束后，应先卸压再拆卸管路、接头，严禁在注浆过程中或未卸压的情况下进行拆卸。
6. 应急措施（1）如发生人员受伤，应立即停止作业，进行现场急救，并及时拨打急救电话。
（2）如发生设备故障，应立即停止作业，排除故障。
（3）如发生泄漏、污染等情况，应立即采取措施，防止事故扩大。
四、交底要求1. 施工单位应将本安全技术交底内容向所有施工人员进行详细讲解，确保施工人员了解并掌握安全操作规程。
2. 施工人员应认真听取安全技术交底，严格遵守操作规程，确保施工安全。
地面注浆施工安全技术交底模板
一、交底日期：年月日二、班组名称： _______________三、工种： _______________四、班组长： _______________五、安全监督人： _______________六、施工内容：地面注浆施工一、注浆施工风险分析1. 矽尘危害：隧道暗挖施工中可能产生矽尘，需采取有效措施防止吸入。
2. 高压气体风险：注浆过程中可能产生高压气体，需严格监控和防护。
3. 化学物质危害：注浆材料可能含有有害化学物质，需采取防护措施。
4. 机械伤害：施工过程中存在机械操作风险，需严格遵守操作规程。
二、安全注意事项1. 人员防护：- 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，如安全帽、防护眼镜、防尘口罩、防毒面具等。
- 不得穿高跟鞋、拖鞋等不安全鞋具。
2. 现场用电安全：- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
- 电缆、电线有破皮等缺陷必须进行包扎处理，拆接线路（用电器）必须由专职电工操作。
3. 施工场地安全：- 施工场地应有充足的照明，夜间施工必须使用安全可靠的手电筒。
- 同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。
4. 设备安全：- 经常性检查施工中所有设备，保持设备的完好和安全。
- 高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。
5. 注浆作业安全：- 注浆前先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。
- 拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。
- 倒水泥的作业人员要佩戴防尘口罩和浸塑手套。
6. 防滑防跌：- 施工现场有积水和淤泥等，作业时注意防滑跌。
7. 文明施工：- 做好现场的文明施工，物品摆放应整齐有序。
泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。
8. 安全联防：- 现场施工人员应做好自防、互防、联防，避免安全事故发生。
注浆地基安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：注浆地基加固5. 施工时间：____________________二、安全技术交底1. 人员要求（1）所有进入施工现场的人员必须经过安全技术培训，具备一定的安全意识。
（2）施工人员应按照国家相关安全法规和施工规范操作，严格遵守操作规程。
（3）施工人员应持证上岗，不得酒后上岗。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如：危险区域、施工重地、禁止通行等。
（2）施工现场应设置安全通道，保证施工人员安全通行。
（3）施工现场应设置消防设施，如：灭火器、消防沙、消防水等。
（4）施工现场应设置临时照明设施，确保夜间施工安全。
3. 施工设备安全（1）施工设备应定期检查、保养，确保设备运行正常。
（2）设备操作人员应熟悉设备性能和操作规程，严格按照设备说明书操作。
（3）设备操作人员应佩戴防护用品，如：安全帽、防护眼镜、防护手套等。
4. 施工材料安全（1）施工材料应按照国家相关标准和规范采购，确保材料质量。
（2）施工材料应妥善保管，避免受潮、变质、损坏。
（3）施工材料应分类存放，标识清晰。
5. 施工过程安全（1）施工前，应进行现场勘察，了解地质、水文等条件，制定合理的施工方案。
（2）施工过程中，应密切关注施工质量，发现问题时及时采取措施。
（3）施工过程中，应严格按照施工图纸和技术规范进行施工，确保施工质量。
（4）施工过程中，应加强现场管理，防止安全事故发生。
6. 应急措施（1）发生安全事故时，应立即启动应急预案，组织人员进行救援。
（2）施工过程中，应配备必要的安全防护设施和急救用品。
（3）施工人员应掌握急救知识和技能，提高应急处置能力。
三、交底内容1. 交底人：____________________2. 交底时间：____________________3. 交底地点：____________________4. 交底内容：（1）工程概况及施工要求；（2）施工设备、材料、人员安全要求；（3）施工现场安全措施；（4）施工过程安全注意事项；（5）应急措施及处置方法。
(完整word版)后注浆技术交底
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第1页
交底内容:
一、后注浆施工前期准备工作
1 、注浆管制作:
(1) 注浆管管材、规格: 为保证注浆管连接强度, 采用钢管DN20注浆管, 丝扣连接。
2 注浆管布设与安装
技术负责人:交底人:接交人:
表C2—2
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第4页
四、后注浆施工质量保证措施
1.施工前应检查有关技术文件（注浆点位置、浆液配比、注浆施工技术参数, 检测要求等）, 对有关浆液组成材料的性能及注浆设备也应进行检查。
（5）注浆终止条件:
当满足下列条件之一时, 可终止注浆：
a.注浆总量和压力值均达到设计要求:
b.单桩注浆量达到设计值75%,且注浆压力超过设计值；
（6）如出现注浆压力长时间低于正常值或地面出现冒浆或周围孔串浆, 应更改为间歇注浆, 间歇时间宜为30~60min, 或调低浆液水灰比。
（7）注浆结束时, 做好记录, 用清水将压浆管冲洗干净并放好。
七、检验与检测
1.后注浆完成后应提供水泥材质检验报告, 压力表鉴定证书, 试注浆记录, 设计工艺参数, 后注浆作业记录, 特殊情况处理记录等资料。
2.在桩身砼达到设计强度的条件下, 承载力检测应在主将完成20天后进行, 浆液中参入早强剂可与注浆完成15天后进行。
2.在桩身砼达到设计强度的条件下，承载力检测应在主将完成20天后进行，浆液中参入早强剂可与注浆完成15天后进行。
地面塌陷注浆安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：地面塌陷注浆加固5. 施工期限：[施工期限]二、交底内容1. 安全意识教育- 所有进入施工现场的人员必须具备基本的安全意识和自我保护能力。
- 施工人员应熟悉并遵守国家有关安全生产的法律、法规和标准。
2. 个人防护用品- 施工人员必须正确佩戴安全帽、防尘口罩、防护眼镜、防滑鞋等劳动保护用品。
- 高空作业人员必须佩戴安全带，并确保安全带正确连接。
3. 施工现场安全措施- 施工现场应设置明显的安全警示标志，包括地面塌陷危险区域、高压区域等。
- 地面塌陷区域应设立围栏，并安排专人看守，禁止无关人员进入。
- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。
4. 临时用电安全- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求进行。
- 电缆、电线必须挂设整齐，严禁拖地、浸水，电线电缆有破皮等缺陷必须进行包扎处理。
- 拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。
5. 注浆作业安全- 注浆前应对注浆设备进行检查，确保设备完好、运行正常。
- 注浆过程中应密切关注压力表变化，发现异常情况立即停止注浆，查明原因并采取措施后才能继续施工。
- 注浆时，无关人员应远离注浆接口处，防止压浆管爆裂伤人。
- 拆卸管路/接头时，注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。
6. 环境保护- 泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。
- 施工现场应做好文明施工，物品摆放应整齐有序。
7. 应急预案- 制定地面塌陷注浆作业的应急预案，包括人员疏散、急救措施等。
- 定期组织应急演练，提高施工人员应对突发事件的能力。
三、交底要求1. 本安全技术交底应由施工单位负责人组织，对所有施工人员进行详细讲解。
2. 施工人员应认真听取安全技术交底，并签字确认。
3. 施工单位应定期对施工人员进行安全教育和培训，确保施工人员掌握必要的安全知识和技能。
注浆钻孔安全技术交底模板
一、交底目的为确保注浆钻孔施工过程中的安全，预防事故发生，特进行安全技术交底。
本交底适用于所有参与注浆钻孔施工的人员。
二、交底内容1. 人员安全1.1 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，包括安全帽、防护眼镜、防尘口罩、手套等。
1.2 作业人员必须经过专业培训，熟悉注浆钻孔操作规程和安全知识，并持有相应的操作资格证书。
1.3 严禁酒后作业，禁止疲劳作业。
2. 设备安全2.1 所有设备必须符合国家安全标准，并定期进行检修和维护。
2.2 钻机、泵、搅拌机等设备在启动前应检查其完好性，确保无故障。
2.3 电缆、电线必须挂设整齐，严禁拖地、浸水。
电线电缆有破皮等缺陷必须进行包扎处理。
3. 施工场地安全3.1 施工场地应有充足的照明，夜间施工时必须使用安全可靠的照明设备。
3.2 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
3.3 施工场地应保持整洁，及时清理施工垃圾，防止滑倒事故发生。
4. 操作规程4.1 钻孔施工前，必须对钻孔位置进行勘查，确认无地下管线、电缆等设施。
4.2 钻孔过程中，操作人员应密切注意钻机状态，发现异常情况立即停止作业。
4.3 注浆过程中，应严格按照设计要求进行，控制注浆压力和流量，防止浆液溢出。
4.4 注浆结束后，应立即卸压，待浆液固化后再进行拆卸管路。
5. 应急处理5.1 发现火灾、触电、中毒等紧急情况，应立即停止作业，采取相应措施进行处置。
5.2 遇到突发事故，应立即启动应急预案，组织人员进行救援。
三、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。
2. 施工人员应认真学习并严格遵守安全技术交底内容。
3. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识和操作技能。
四、交底人（签字）：五、接受人（签字）：六、日期：七、备注：1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
地面注浆施工安全技术交底模板
一、交底日期：____年__月__日二、班组名称：____班组三、工种：____工种四、班组长：____姓名五、安全监督人：____姓名六、施工内容：地面注浆施工一、施工风险分析1. 材料风险：注浆材料可能对人体造成腐蚀、刺激等伤害。
2. 机械风险：注浆设备、管道等可能因操作不当或设备故障造成伤害。
3. 高空作业风险：如需高空作业，存在坠落风险。
4. 触电风险：施工现场临时用电存在触电风险。
5. 交通事故风险：施工现场车辆、人员流动较大，存在交通事故风险。
二、安全注意事项1. 人员要求：- 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品。
- 严格遵守操作规程，不得酒后上岗。
2. 材料管理：- 注浆材料应存放在干燥、通风的地方，避免阳光直射。
- 操作人员应了解注浆材料的性质，防止误操作。
3. 机械设备：- 注浆设备、管道等必须保持完好，定期进行检查、维护。
- 操作人员应熟悉设备操作规程，不得违规操作。
4. 高空作业：- 高空作业人员必须佩戴安全带，作业区域应设置安全防护设施。
- 作业前应检查作业平台、脚手架等设施的安全性。
5. 临时用电：- 临时用电必须按照规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
- 电箱、开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。
6. 交通管理：- 施工现场车辆、人员流动较大，应设置明显的交通标志，并加强交通疏导。
- 严禁酒后驾驶、超速行驶。
三、应急措施1. 人员伤害：- 发生人员伤害事故时，立即组织人员进行救治，并拨打急救电话。
- 同时，保护好事故现场，等待相关部门处理。
2. 设备故障：- 发生设备故障时，立即停止操作，切断电源，防止事故扩大。
- 同时，通知维修人员进行维修。
3. 火灾事故：- 发生火灾事故时，立即组织人员进行灭火，并拨打火警电话。
- 同时，组织人员疏散，确保人员安全。
四、安全交底人：____姓名五、旁站监理：____姓名六、日期：____年__月__日七、接受人（全员）签字：（以下为接受人签字区）注：本模板仅供参考，具体交底内容应根据实际施工情况进行调整。
