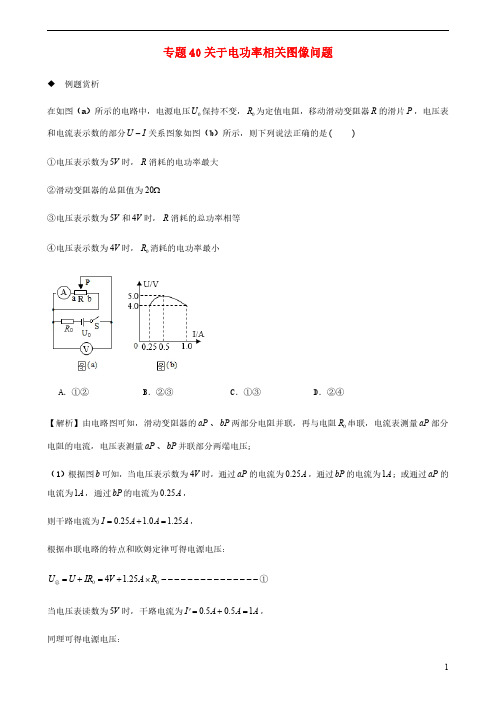

初中物理电学同步专题点拨与强化专题40关于电功率相关图像问题含解析

因为灯泡的额定功率为 0.625W ，因此根据 I ~ U 图象和 P UI 可知，当灯泡两端电压为 2.5V 时，通过的电流为 0.25 A ，灯泡正常发光；
因为两次滑动变阻器连入电路的阻值之比为15 : 8 ，因此灯泡正常发光时连入电路的阻值为 8 R ， 15
根据欧姆定律和串联电路特点可知：
C．两次定值电阻 R0 的电功率之比为 5 : 2
D．为保证电路安全，整个电路消耗的最大电功率为 1.8W
【解析】 A 、滑片向左移动时，滑动变阻器接入电路的阻值减小，电路的总电阻减小，由欧姆定律可知电路电流的变大，即电流表示数变大；
由 I ~ U 图象可知灯泡两端电压随电流的增大而增大，因此电压表示数变大，故 A 错误；
【解析】（1）由图象知，灯泡正常发光时，即灯泡两端电压为 2.5V 时小灯泡 L 的电阻为 RL 10 ，故 B 正确。（2）开关闭合时，灯泡与电阻 R0 串联，由于此时灯泡正常发光，且串联电路电流处处相等，则电路中的电流为 I U L 2.5V 0.25A ，
RL 10 灯泡正常发光时，电路总电阻为 R U 3V 12 ，
A．
B．
C．
D．
【解析】由题图可知， R0 与气敏传感器串联，电压表测气敏传感器两端的电压。
由图乙可得，气敏传感器两端的电压与天然气浓度 C 成正比，即根据串联电路的电阻分压特点可知：气敏传感器的阻值变大，
所以，气敏传感器的阻值 R气与天然气浓度 C 也成正比。
A和B
、R0 的功率 P0
U02 R0
B 、因滑动变阻器的最大阻值 R 为定值电阻 R0 的三倍，所以 R 3R0 ，
由 I ~ U 图象可知，当电压表示数为1V 时，通过灯泡的电流为 0.2 A ，

人教版九年级物理全册第十八章专题训练电功率相关的电路动态变化及图像问题

专题训练电功率相关的电路动态变化及图像问题1．如图1所示电路，电源电压不变，R是定值电阻．将一个“6 V 3 W”的小灯泡接在a、b两点间，闭合开关S，小灯泡恰能正常发光；若换一个“6 V 4 W”的小灯泡接在a、b 两点间，闭合开关S，则这个小灯泡的实际功率()A．大于4 W B．等于4 WC．小于4 W D．无法确定图12．如图2所示是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是()图2A．电路总功率变大B．电压表的示数变小C．通过气敏电阻的电流变小D．气敏电阻R的阻值变大3．分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只小灯泡，经实验测得其I－U特性曲线如图3所示，现将甲、乙两灯并联接在电源电压为3 V的电路中，两只灯泡的总功率是()图3A．3 W B．4.5 W C．6 W D．9 W4．小灯泡L的额定电压为3 V，它的I－U图像如图4甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌标有“10 Ω 2 A”．下列说法中错误的是()图4A．电源电压为4.5 VB．电路中消耗的最大电功率为1.35 WC．小灯泡的额定功率为1.5 WD．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75 W5．如图5甲所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是()图5A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω6．如图6甲所示，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是()图6A．R1的阻值为20 ΩB．R2的最大阻值为50 ΩC．电源电压为5 VD．该电路消耗的最大电功率为0.9 W7．如果加在某定值电阻两端的电压从6 V升高到10 V，通过该电阻的电流变化了0.1 A，则该电阻的电功率变化了________W.8．甲、乙两只灯泡，其I－U关系图像如图7所示，现将甲、乙两灯串联在电源电压为5 V的电路中，通过甲灯的电流是______A，乙灯两端电压是______V，两灯消耗的总功率是________W.图79．如图8甲所示，A、B分别是标有“6 V 3.6 W”字样的灯泡L和定值电阻R的U－I图像．则R的阻值为________ Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为________A；若再闭合开关S3，电流表的示数为________A；若只闭合开关S2，电路消耗的电功率为________W.图810．如图9甲所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示．已知定值电阻R0＝20 Ω，则电源电压U＝________V．图乙中坐标值I1＝________A．当电流表示数I＝0.4 A时，R0与R消耗的电功率之比为________．图911．如图10甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P 由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙所示，则电源的电压为______V，R的阻值为______ Ω，电压表V1示数的变化范围是________，滑动变阻器的最大阻值________ Ω，滑片移动过程中，此电路消耗的最大电功率为________W.图1012．如图11甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑到a 点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．则：(1)R2阻值为多少欧？(2)电源电压为多少伏？(3)滑片从b点滑到a点的过程中，电路消耗的总功率最大值为多少瓦？图11答案1．C 2．A 3．A 4．B 5．C ． 6．B 7．1.6 8．0.4 3 2 9．10 0.6 1.2 2.4 10．12 0.2 2∶1 11．12 8 0～8 V 16 1812．由图甲知，R 、R 1、R 2串联，电压表V 1测R 1两端电压，电压表V 2测R 2两端电压，电流表测电路中电流．(1)滑片P 从b 点滑到a 点的过程中，R 1连入电路阻值变小，电路中总电阻变小，由I ＝UR 可知，电路中电流变大，R 2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R 1两端的电压变小，综上可知，图乙中，dc 段表示V 1的示数随电流表示数的变化的图线，ec 段表示V 2的示数随电流表示数变化的图线；当滑片位于b 点时，R 1接入电路中的电阻较大，电路中的电流较小，由图乙可知，电路中的最小电流I 小＝1 A ，R 1两端的电压U 1＝12 V ，R 2两端的电压U 2＝2 V ，则R 2阻值：R 2＝U 2I 小＝2 V1 A＝2 Ω.(2)因串联电路中总电压等于各分电压之和，所以，当滑片位于b 点时，电源的电压：U ＝U 1＋U 2＋I 小R ＝12 V ＋2 V ＋1 A ×R ①，当滑片位于a 点时，R 1接入电路中的电阻较小，电路中的电流较大，R 2的功率较大，由图乙可知，电路中的最大电流I 大＝3 A ，R 1两端的电压U 1′＝6 V ，R 2两端的电压U 2′＝6 V ，则电源的电压：U ＝U 1′＋U 2′＋I 大R ＝6 V ＋6 V ＋3 A ×R ②，因电源的电压不变，所以由①②得：R ＝1 Ω，电源的电压U ＝U 1＋U 2＋I 小R ＝2 V ＋12 V ＋1 A ×1 Ω＝15 V.(3)滑片从b点滑到a点的过程中时，电路的电流最大时，电路消耗的总功率最大，则P 大＝UI大＝15 V×3 A＝45 W.。

_人教版九年级物理第十八章电功率图像练习

电功率图像练习一、单选题1．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W2．额定电压均为6V的甲、乙两灯，U-I图线如图所示，下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯并联在电路中，乙灯更亮C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3D．甲、乙两灯的电阻之比为1:23．如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联接在电压为2V电源上时，乙的功率为0.4WD．甲、乙串联通过电路中电流为0.2A时，经过1s的时间，电阻甲产生的热量为0.6J4．如图甲所示，电源电压不变，第一次实验闭合开关S1、S2，断开S3，将R2的滑片P2置于最下端，R1的滑片P1从最左端滑至最右端时，电路消耗的功率为P。

第二次实验闭合开关S3，断开S1、S2，将R2的滑片P2从最下端向上滑至中点时，电压表V2的示数为3V，若继续向上滑动滑片P2，电路消耗的最大功率为P 。

如图乙所示是两次实验中电流表A与电压表V1、V2示数关系的图象。

下列说法正确的是（）A．R2的最大阻值为20ΩB．该电路工作时，能消耗的最大总功率为3.6WC．两次实验中，P:P′=1:2D．第一次实验向右移动滑片P1的过程中，电路消耗的功率将变大5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。

若把这种规格的两只灯泡串联在6V的电源两端，每只灯泡的实际电阻和实际功率分别为（）A．10Ω 0.9W B．6Ω 1.5W C．6Ω 0.95W D．10Ω 1.8W 6．额定电压均为6V的甲、乙两灯，I﹣U图象如图所示，则（）A．甲、乙两灯的额定功率之比为4：1B．甲、乙两灯并联接在电压为2V的电源两端时，实际功率之比为2：3C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3D．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：27．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从一端滑到另一端时，电压表示数U与电流表示数I的变化关系如图所示、下列说法错误的是（）A．电源电压是9VB．定值电阻的阻值是6ΩC．电路消耗的最小功率为4.5WD．滑动变阻器的最大阻值为18Ω8．如图甲中的A 、B 分别为小灯泡和定值电阻的I ﹣U 图像，小灯泡L 和电阻R 的连接情况如图乙所示，电源电压为8V ，闭合开关S ，下列说法正确的是（）A ．小灯泡电阻随温度的升高而减小B ．小灯泡的实际功率为0.6WC ．定值电阻的阻值为0.05ΩD ．通电10s 电路消耗的总电能为32J9．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P ，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 010．在如图甲电路中，电源电压不变，R 0为定值电阻，R 为滑动变阻器。

九年级物理专题(一) 电功率的图象问题

专题(一) 电功率的图象问题
类型二滑动变阻器的I-U关系图象
典例2 [2017·聊城]（多选）如图ZT-1-2甲所示的电路中，电源电压为16 V且恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息，下列判断正确的是（ ABD ）
专题(一) 电功率的图象问题
类型五 P－I、P－R关系图象
典例5 如图ZT-1-5甲所示，R1的阻值是20 Ω ，滑动变阻器R2 消耗的电功率P与其阻值R2的关系图象如图乙所示，则R2消耗的最大电功率是（ A ） A．0.45 W B．0.50 W C．0.80 W D．0.90 W
专题(一) 电功率的图象问题
专题(一) 电功率的图象问题
类型四定值电阻、滑动变阻器、小灯泡的I－U关系图象的综合
典例4 （多选）如图ZT-1-4甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从最右端滑到最左端的过程中， R1、R2的I-U关系图象如图乙所示。则下列判断正确的是（ BC ） A．图线A是电阻R1的I-U关系图象 B．整个电路消耗的最大功率为16.2 W C．R1的阻值是20 Ω D．滑动变阻器R2的最大阻值为30 Ω
［规律方法］一般情况下，我们认为电源电压不变，由公式P＝UI可知，电路总功率的P－I关系图象为一过原点的直线。定值电阻的阻值不变，由公式P＝I2R可知，它的P－I关系图象为一顶点在原点的抛物线的一部分（由于I只能取正值）。当滑动变阻器连入电路的阻值变小时，电路的电流变大，由公式P＝I2R推导可知，功率存在最大值，P-I、P-R关系图象都是一顶点（最大值）在上方的类似抛物线的曲线。当定值电阻与滑动变阻器串联时，它们的总功率、定值电阻的功率、滑动变阻器的功率在P-I图象有两个交点，一是总功率的最大值与定值电阻功率的最大值的交点，一是定值电阻与滑动变阻器功率最大值的交点，此时二者阻值相等，功率相等。

九年级物理中考电功率-图像类极值问题专题

电功率极值范围值类问题专题图像类找极值1．小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图-1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图-2所示的图像，电压表测量的是___________两端的电压，电路的总功率最大值为___________W，滑动变阻器R2的最大阻值为___________Ω。

2．如图所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。

则定值电阻R为______Ω；在滑片P滑动过程中，滑动变阻器消耗的最大功率为______W。

3．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U 与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的阻值为15ΩB．滑片在a端时，电压表示数为4VC．电源电压为6V D．R1电功率的最小值为3.6W4．如图甲所示的电路中，1R为定值电阻，2R为滑动变阻器，电源电压不变。

闭合开关S后，滑动变阻器的滑片P 从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则2R的最大阻值为_______ ，电源电压为_______V，电路的最大总功率为_______W。

5．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，已知R1的电阻为5Ω，则电源电压为________ V，滑动变阻器的最大电阻为________ Ω，滑动变阻器R2消耗的最大功率为________ W。

6．如图a所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从右端滑到左端的过程中，两电压表示数随电流表示数变化的图像如图b所示，电源电压为______V；滑片滑动过程中电路的最大总功率为______W。

人教版九年级物理下册练习：小专题(五) 电功率之图象问题-word文档

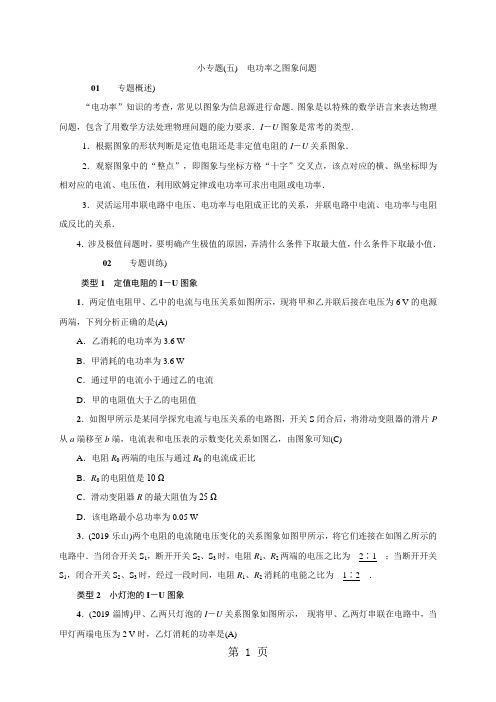

小专题(五)电功率之图象问题01专题概述)“电功率”知识的考查，常见以图象为信息源进行命题．图象是以特殊的数学语言来表达物理问题，包含了用数学方法处理物理问题的能力要求．I－U图象是常考的类型．1．根据图象的形状判断是定值电阻还是非定值电阻的I－U关系图象．2．观察图象中的“整点”，即图象与坐标方格“十字”交叉点，该点对应的横、纵坐标即为相对应的电流、电压值，利用欧姆定律或电功率可求出电阻或电功率．3．灵活运用串联电路中电压、电功率与电阻成正比的关系，并联电路中电流、电功率与电阻成反比的关系．4．涉及极值问题时，要明确产生极值的原因，弄清什么条件下取最大值，什么条件下取最小值．02专题训练)类型1定值电阻的I－U图象1．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6 V的电源两端，下列分析正确的是(A)A．乙消耗的电功率为3.6 WB．甲消耗的电功率为3.6 WC．通过甲的电流小于通过乙的电流D．甲的电阻值大于乙的电阻值2．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P 从a端移至b端，电流表和电压表的示数变化关系如图乙，由图象可知(C)A．电阻R0两端的电压与通过R0的电流成正比B．R0的电阻值是10 ΩC．滑动变阻器R的最大阻值为25 ΩD．该电路最小总功率为0.05 W3．(2019·乐山)两个电阻的电流随电压变化的关系图象如图甲所示，将它们连接在如图乙所示的电路中．当闭合开关S1，断开开关S2、S3时，电阻R1、R2两端的电压之比为__2∶1__；当断开开关S1，闭合开关S2、S3时，经过一段时间，电阻R1、R2消耗的电能之比为__1∶2__．类型2小灯泡的I－U图象4．(2019·淄博)甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是(A)A． 1.2 WB．0.8 WC．2 WD．3 W5．(2019·荆门)图甲是某同学设计的调光灯电路，图中小灯泡的额定电压为3 V，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片从最左端滑到最右端的过程中，测得小灯泡的I－U关系图象如图乙所示，下列说法中错误的是(D)甲乙A．电源电压为3 VB．小灯泡正常发光时的电阻为10 ΩC．小灯泡实际功率越大，灯丝电阻越大D．小灯泡的最小功率为0.1 W6．小灯泡L和电阻R上分别标有“6 V 4.8 W”和“0.6 A”字样，它们的电流随电压变化规律如图所示．现将小灯泡L和电阻R连入电路中，若要确保电路中的元件不烧坏，则下列说法错误的是(D)A．L和R并联时干路中的电流最大可达到1.4 AB．L和R并联时电路的总功率最大可达到8.4 WC．L和R串联时电源电压不超过9 VD．L和R串联时小灯泡的功率最大可达到4.8 W7．(2019·岳阳)标有“6 V 3 W”字样的小灯泡，它的电流—电压图象如图所示，则它正常工作10 s消耗的电能是__30__J；将它与一个10 Ω的定值电阻串联在8 V的电路中，则电路消耗的总功率为__3.2__W.8．(2019·滨州)如图甲所示，将额定电压为2.5 V的小灯泡接入电源电压为4.5 V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表的示数，并绘制出如图乙所示的I－U图象，则小灯泡的额定功率为__0.625__W，小灯泡正常发光时，滑动变阻器接入电路的电阻是__8__Ω.类型3变阻器的I－U图象9．(2019·聊城改编)如图甲所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是(C)A．R0的阻值是10 ΩB ．电路的最大总功率是25.6 WC ．R 0的最小功率是3.2 WD ．滑动变阻器的最大阻值是70 Ω10．(2019·遂宁)如图甲所示电路，电源电压恒定，R 0为定值电阻，闭合开关S ，当滑动变阻器的滑片P 从一端移到另一端的过程中，电流表示数I 与电压表示数U 的关系如图乙所示，则定值电阻R 0的阻值为__40__Ω；当滑动变阻器接入电路阻值分别为14R 和R 时，电路消耗的总功率为P 1、P 2，则P 1∶P 2＝__2∶1__．11．(2019·德州)实验小组的同学设计了如图a 所示的电路，已知电源电压不变，闭合开关S ，调节滑动变阻器滑片P 的位置，根据电路中电压表和电流表的数据描绘了如图b 所示的两条U －I 图线．其中利用电压表V 1和电流表A 的数据描绘出甲图线，利用电压表V 2和电流表A 的数据描绘出乙图线．求：(1)定值电阻R 2的阻值；(2)电源电压的大小及定值电阻R 1的阻值；(3)R 2消耗的最大功率．解：(1)由欧姆定律I ＝U R得，R 2的阻值钱： R 2＝U 2I 2＝1.0 V 0.5 A＝2 Ω (2)由串联电路中电压关系得，电源电压：U ＝U 1＋U R 1＝U 1＋IR 1将图中两组已知数据代入公式，得：U ＝1.3 V ＋0.2 A ×R 1…①U ＝1.0 V ＋0.5 A ×R 1…②联立①②得：U ＝1.5 V ，R 1＝1 Ω(3)当滑动变阻器接入电路中电阻值最小时，R 2消耗的功率最大，此时电压表V 1和V 2均测R 2两端电压，即图线甲和乙的交点．由图b 可知R 2两端的电压：U 2＝1.0 V通过R 2的电流：I 2＝0.5 A由电功率公式P ＝UI 得R 2消耗的最大功率：P max ＝U 2I 2＝1.0 V ×0.5 A ＝0.5 W。

人教版九年级物理下册练习：小专题(五) 电功率之图象问题

第十八章《电功率》图像计算专题训练-2022-2023学年人教版九年级物理全一册

第十八章《电功率》图像计算专题训练1．如图甲所示，电源电压保持不变，R0为定值电阻。

闭合开关S，在将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。

则下列选项错误的是（）A．R0的阻值为10ΩB．变阻器R的最大阻值为30ΩC．电源电压为12VD．当滑动变阻器R与电阻R0消耗的功率相等时，电路的总功率为7.2W2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的灯泡接在4V的电源两端，此时小灯泡的电阻及实际功率为（）A．20Ω 1.5W B．20Ω0.8W C．24Ω0.8W D．24Ω 1.5W3．如图甲电路中，电源电压保持不变，R1是定值电阻。

当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是（）A．电源电压为14VB．R2的最大阻值是20ΩC．滑片P在b端时，R1的电功率为5WD．滑片P在a时，1min内R2消耗的电能是48J4．电阻R1、R2组成的电路如图甲所示，移动滑动变阻器的滑片使电阻R2从零逐渐增大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则下列分析错误的是（）A．电源电压为4VB．电阻R1的阻值为4ΩC．电路的最大功率为9WD．当电压表示数为2V时，R2阻值为8Ω5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们并联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是（）A．3.0V 0.9W B．3.5V 0.9WC．2.5V 1.0W D．1.0V 0.2W6．在图甲所示的电路中，当开关闭合后，将滑片P由b端移到a端的过程中，电压表示数与滑动变阻器接入电路的阻值R2的变化关系如图乙所示。

下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6VC．滑片P移到a端时，R1消耗的功率为0.4WD．当滑片P移到中点时，通过R1的电流为0.1A7．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。

2024年中考物理二轮复习：电功率相关的图像分析问题

8．如图甲所示的电路，R0为定值电阻，闭合开关，调节滑动变阻器R的阻值，记录电压表、电流表的示数，作出U-I关系图象如图乙①所示。已知某小灯泡的U-I图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的实际功率为（ B ）
A．0.1W B．0.2W C．0.3W D．0.75W
（ 2 ）据图乙可知，电饭锅的加热功率为 _8_0_0_ _ _ W ，电饭锅的保温功率为 _8_0_ _ _ _ W ；
（3）求电阻R1和R2的阻值。( 60.5Ω )( 544.5Ω )
2．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ C ） A．开关S接触点2时，电饭煲处于加热状态 B．保温状态下电饭煲1min消耗200J的电能 C．电饭煲处于加热状态时的功率是800W D．电饭煲处于保温状态时的电流是导体的电流和其两端电压的图线，分别将甲、乙两导体串联和并联后接在同一电路中，下列说法正确的是（ C ） A．甲、乙串联时，甲、乙消耗的电功率相同 B．甲、乙并联时，甲、乙消耗的电功率相同 C．甲、乙串联时，甲消耗的电功率大于乙消耗的电功率 D．甲、乙并联时，甲消耗的电功率大于乙消耗的电功率
2.（2022·湖北十堰）我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（ D ）。 A. 气敏电阻主要由超导体材料制成；
C．电源电压为5V D．滑动变阻器R消耗的最大功率为0.9W

第十八章+电功率章节专项3+电功率之图像问题课件+2024-2025学年物理人教版九年级全一册

滑片P，记录相应电压表和电流表
示数绘制成如图乙所示的I − U图像，
0.625
则小灯泡的额定功率为______W；
第4题图
小灯泡正常发光时，滑动变阻器接
8
入电路的电阻是___Ω
。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
类型二定值电阻的 − 图像
5.如图甲所示是某同学探究电流与电压关
1
2
3
4
5
6
D.滑动变阻器的最大阻值是70 Ω
7
8
9
10
11
12
13
14
15
16
17
类型四 − 、 − 的电功率图像
9.如图甲所示，电源电压保持不变，R1 为定值电阻，滑动变阻器R 2 的最
大阻值为50 Ω ，电压表的量程为0～15 V，闭合开关S，移动滑动变阻
器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图像如图
保电路中的元件不被烧坏，则下列说法正确的
是( C )
A.L和R并联时干路中的电流最大可达到2.4 A
B.L和R并联时电路的总功率最大可达到12 W
C.L和R串联时电源电压不超过9 V
D.L和R串联时小灯泡的功率最大可达到4.8 W
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
3.甲、乙两只灯泡的I − U关系图像如图所示。
( B )
A.滑动变阻器最大阻值为50 Ω

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电功率计算—图象问题
重难点易错点解析
题一
题面：标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）
A．3W B．3.3W C．5W D． 3.6 W
题二
题面：图1是小灯泡中的电流随它两端电压变化的图象。

将此灯泡接入图2所示电路中，闭合开关S后，小灯泡实际功率为1 W；再闭合开关S1后，电流表示数变化了0.1 A，则电阻R的阻值是___ Ω，此时电路消耗的总功率是_____W．
金题精讲
题一
题面：如图A所示，电源电压是3V，灯L与定值电阻R并联。

图B是灯L和电阻R的电流随电压变化关系的图象，从图象看_____是灯L的图象（填“甲”或“乙”），电阻R的阻值是_______Ω．当灯两端的电压为2V时电路消耗的总功率为________ W．
题二
题面：如图1所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）的指针同时达到满刻度线。

则R0的电功率与电流的关系图象可能是图2中的( )
题三
题面：图1是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图2所示。

(电阻丝AB的阻值不随温度变化) 求：
（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当AB连入电路的阻值R 1 = 2.5Ω时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。

思维拓展
题一
题面：图甲所示的热熔胶枪是一种装修工具，用于材料涂胶。

它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C。

单只PTC元件的电阻随温度的变化如图丙所示。

关于PTC元件的工作情况，下列说法中正确的是（）
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
电功率计算—图象问题课后练习（二）
题一：小灯泡L 1和L 2上都标有“3V”字样，其灯丝电阻分别为R 1和R 2，它们的电流随电压变化关系如图所示。

有（）
A ．L 1的额定功率为0.36W
B ．L 2的阻值R 2为0.72Ω
C ．若把小灯泡L 1和L 2并联在电源电压为2V 的电路中工作，则小灯泡L 2的实际功率是0.12W
D ．若把小灯泡L 1和L 2串联在电源电压为3V 的电路中工作，则小灯泡L 1的实际功率是0.16W 题二：如图甲所示是用伏安法测电阻的实验电路图。

实验所用的器材：电源一个（电压保持6V 不变），待测电阻一只，电流表（0～0.6A ，0～3A ）一只，电压表（0～6V ，0～15V ）一只，滑动变阻器（0～12Ω）一只，开关一个，导线若干，实验过程中要求电表不超过其量程，且电表的指针至少能达到刻度盘的中线，根据实验数据绘出被测电阻R 的U - I 图象如图乙所示。

当电流表和电压表能按要求工作时，R 消耗的最大功率与最小功率之比为（）
A ．25：4
B ．64：25
C ．9：2
D ．4：1
题三：如图甲所示，L 上标有“6V 3W ”字样，电流表量程为0～0.6A ，电压表量程为 0～15V ，变阻器R 的最大电阻为 100 Ω．只闭合 S 1，滑片置于a 点时，变阻器连入电路中的电阻为R a ，电流表示数为I a ，只闭合S 2 ，移动滑片P ，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片P 置于b 点时，电压表示数 U b = 8V ，电流表示数为I b ，已知R a ：R 0 = 12：5，I a ：I b = 3：5，（灯丝电阻不随温度变化）求：
1 2
3
4
0 0.1 0.2 0.3
R 1 R 2
（1）小灯泡的电阻；
（2 ）定值电阻R0 和电源电压；
（3 ）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少；只闭合S 2 时，电路消耗的最小功率为多少。

题四：小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。

将小灯泡L和电阻R 0 接入图乙所示的电路中，电源电压为3V，且保持不变。

当开关S闭合时，小灯泡L恰好能正常发光。

下列说法不正确
．．．的是（）
A．电阻R 0 的阻值为2 Ω
B．开关S闭合时，小灯泡L的电阻为10 Ω
C．小灯泡L的额定功率为0.625 W
D．开关S断开时，小灯泡L的电阻为0 Ω
题五：如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入点路，电源电压为24V．灯泡L的I-U图象如图乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所消耗的电功率；
（2）滑动变阻器接入电路的阻值。

乙。
