初二物理串、并联电路中电流、电压的规律经典习题及答案
初二物理串、并联电路中电流、电压的规律经典习题及答案
串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。
2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。
10mAC。
0.1A D。
1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。

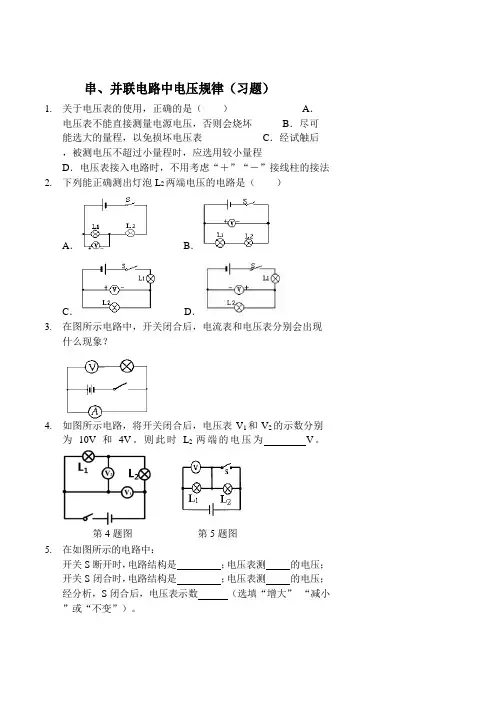

串、并联电路中电压规律(习题及答案)
串、并联电路中电压规律（习题）1. 关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表 C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“＋”“－”接线柱的接法2. 下列能正确测出灯泡 L 2 两端电压的电路是（ ）A ． B．C ．D ． 3. 在图所示电路中，开关闭合后，电流表和电压表分别会出现什么现象？ 4. 如图所示电路，将开关闭合后，电压表 V 1 和 V 2 的示数分别为 10V 和 4V 。
则此时 L 2 两端的电压为 V 。
第 4 题图 第 5 题图5. 在如图所示的电路中： 开关 S 断开时，电路结构是 ；电压表测 的电压；开关 S 闭合时，电路结构是 ；电压表测 的电压；经分析，S 闭合后，电压表示数 （选填“增大” “减小”或“不变”）。
6.如图所示，若电源电压为6V，闭合开关S 后，电压表的示数为2.2V，则U L1= _V，U L2= V；若S 断开，电压表示数为V。
7.小明按图甲的电路进行实验，当闭合开关后，用电器正常工作，电压表V1 和V2 的指针完全一样，如图乙所示，则L1 两端的电压为V，L2 两端的电压为V。
8.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1 和L2 两端得到电压分别为V 和V。
【参考答案】1．C2．D3．电流表：指针迅速满偏烧坏；电压表：示数为电源电压4．65．两灯串联，L1；只有L1，电源；增大6．3.8；2.2；67．8；28．4.8 1.2。
初二物理探究串并联电路中电流的规律试题答案及解析
初二物理探究串并联电路中电流的规律试题答案及解析1.如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（）A．I1=I2B．I1＞I2C．I1＜I2D．无法确定【答案】A【解析】从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1=I2；故选A．【考点】串联电路电流规律2.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C． L2断路D．L2短路【答案】D【解析】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障．解：串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路．故选D．【考点】电流表、电压表在判断电路故障中的应用；串联电路和并联电路的辨别．点评：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．3.张明同学“探究串、并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。
请你帮他完成如下几项工作：（1）比较上表数据，可以得出结论是：；（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图所示，出现这种情况的原因是。
（3）当张明更换电压不同的电源后，将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，请你帮忙读出电流大小分别是：A1表为 A， A2表为 A，由此可知过灯泡L2的电流大小为 A。
串、并联电路中电流的规律(含答案)
串、并联电路中电流的规律一、单选题（共9道，每道10分）1.如图所示电路中，属于串联电路的是（）A. B.答案：A解题思路：A：电流从电源的正极出发，经过两个灯泡、形关，直接回到电源负极，途中没有分流，故为串联。
符合题意。
B：电流从电源正极出发，然后分为两个支路，一个支路经过L］到电源负极；另一个支路经过L2到电源负极；即有两个支路，故为并联。
不符合题意。
C：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个支路，为并联。
不符合题意。
D：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个故选A。
试题难度：二颗星知识点：电路识别2•如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L］电流D.开关只能控制L2答案：C解题思路:分析电路：电流从电源正极出发，经过开关S后开始分流，一个支路经过L2回到电源负极;另一个支路经过电流表、L1回到电源负极；有两个支路，故为并联。
开关位于干路上，故可控制两个灯泡。
电流表与L1是串联关系，即测的是经过L］的电流。
故C选项正确。
试题难度：二颗星知识点：电路识别3.如图所示，与实物电路相对应的电路图是（）C.D.答案：D解题思路：按照电流流向法对实物图进行分析，电流从电源正极出发，然后开始分流，一个支路经过L1,再经过S1回到电源负极；另一个支路经过S2、L2,再经过S1回到电源负极；两个支路都经过了S],说明S1位于干路。
故D选项正确。
试题难度：三颗星知识点：实物图转电路图4•关于电流表的使用规则，下列说法中正确的是（）A.电流表必须和被测电路串联B.电流表可以和被测灯泡并联C.电流表的两个量程可任意选择D.电流表的三个接线柱可任意选两个接入电路中答案：A解题思路：A：正确。
B：电流表相当于一条导线，若与灯泡并联，则会使灯泡被短接，故电流表只能串联在被测电路中，不能与被测灯泡并联。
串,并联电路中电压的规律 习题(含参考答案)
串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。
串,并联电路中电压的规律 习题(含答案)
.. 串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为 2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同 C. S2闭合时，R1两端的电压为6V D. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3VC. V2示数大于3VD. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V ．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______ （填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；初中物理试卷第2页，共12页.（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时间，采用以下方法，电压表所接的B接点不动，只断开A接点，将电压表与A点连接的一端改接到C接点上；④测出AC间的电压．（1）在串联电路中，开关可以控制所有用电器，开关位置的改变______ （选填“影响”或“不影响”）它对用电器的控制．（2）李东______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为______ ．（3）李东测出AB、BC、AC间的电压并记录在下表中．分析实验数据可以得出的结论是：串联电路中电源两端的电压______ （选填“等于”或“不等于”）个用电器两端电压之和．（4）这个实验在设计方案上还存在不足之处是：______ ．（5）杨涛同学针对本实验提出了另一种探究方案：实验电路如图乙，他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______ 端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．.（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______ V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路初中物理试卷第4页，共12页. . 图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是 ______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是 ______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表： 实验次数 L 1电压U 1/V L 2电压U 2/V 电源电压U 3/V14 8 12 2 6 6 12分析两组实验数据，可得出结论： ______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该 ______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L 2两端的电压．（2）图乙所示的电路图中，用电压表接在ab 两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为 ______ V ．（3）依次将电压表接入到电路中的ab 、cd 、ef 两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论 ______ （选填“科学”或“不科学”），接下来应该进行的操作是 ______ ．A ．更换不同规格的灯泡，再次实验．B ．将L 1、L 2的位置交换，再次探究．C ．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L 1比卧室的灯L 2亮，两灯对应的电压U 1和U 2的大小关系是U 1 ______ U 2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律 习题（含答案）【答案】1.A 2. C 3. C 4. C5. C6.D 7.3.5；1 8.0～15；3.59. L2；4；210. 6；411. 7.212. 88；串13. 断开；不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；等于；只做了一次实验，结论具有偶然性14. 不影响；不能；电压表正负接线柱接反了；等于；实验次数太少；615. 右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；1.2；灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数16. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之和20. 断开；2.8；不科学；A；=【解析】1.解：两灯泡串联，电压表测L1两端的电压，已知L1两端的电压为2V，则电压表的示数为2V．故选A．由电路图可知，两灯泡串联，电压表测L1的电压；根据串联电路的电流特点和欧姆定律可知电压表的示数．本题考查了串联电路的电压特点，关键是电压表所测电路原件的判断．2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，因串联电路中各处的电流相等，且两电阻的阻值相等，由I=的变形式可知，两电阻两端的电压相等，即U1=U2=U=12V=6V，故A正确；初中物理试卷第6页，共12页.B、S2闭合前，两个电阻串联，若S2闭合后，R2为短路，所以S2闭合前后，电路的电阻是不同的，在电源电压一定时，电路的电流是不同的，故B正确；C、若S2闭合后，R2为短路，电路中只有R1，故R1两端的电压为电源电压，即为12V，故C错误；D、若S2闭合后，R2为短路，电路中只有R1，即此时R2两端的电压为0V，故D正确；此题是选择错误选项，故选C．故选C．（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．解答本题注意，小鸟是站在一根线上，而小鸟的两脚之间的距离很短，则由影响电阻大小的因素可知与鸟并联部分的电阻，则可求得加在鸟身上的电压．小鸟和任何动物都一样，体内含有大量的水份，故其导电性与一般动物一样，故鸟也不能同时跨在两根导线上．5.解：教室内有六盏灯是并联的，所以六盏灯电压一样大，故ABD错误，C正确．故选C．家庭电路中，各用电器是并联的，且灯泡的亮暗由实际电功率决定，而不是由电压决定．此题考查了对家庭电路的连接及并联电路的电压规律的掌握，属基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC 错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压；由于电源电压是4.5V，所以该电压表一定是小量程，故分度值是0.1V，故此时电压表的示数是1V，所以L2两端电压，故L1两端的电压是4.5V-1V=3.5V；故答案为：3.5；1．由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压，故据电压表的量程读出示数，然后根据串联电路电压的特点计算出L1两端的电压．知道并理解串联电路电压的规律是解决该题的关键．8.解：由电路图可知，两灯泡串联，电压表V1测串联总电压，电流表V2测灯L2两端电压；由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电.压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量程与分度值，然后再读数．9.解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即U L2=2V，串联电路中总电压等于各分电压之和，电源的电压U=6V，则L1两端的电压：U L1=U-U L2=6V-2V=4V．故答案为：L2；2；4．由电路图可知，两灯泡串联，电压表测L2两端的电压；已知电源的电压，根据串联电路的电压特点求出L1两端的电压．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断．10.解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；若将电压表串联在电路中，则相当于断路现象，电路中的用电器不工作，电压表示数约为电源电压．由电路图分析开关断开和闭合时电路的连接情况，根据电路特点分析解答．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．11.解：由电路图知，电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，串联电路中总电压等于各部分电路两端电压之和，所以电压表V1的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．12.解：初中物理试卷第8页，共12页.因为小彩灯的额定电压2.5V远远小于家庭电路的电压220V，而串联电路起分压作用，所以小彩灯应该串联起来；又因为每个小彩灯分得的电压相等，所以需要串联的小彩灯个数：n==个．故答案为：88；串．已知家庭电路的电压值和一个小灯泡的额定电压，根据串联电路电压特点分析解答．会设计串并联电路，知道串电路起分压作用，并会根据家庭电路的电压和小彩灯的额定电压求出小彩灯串联的个数．13.解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，结论具有偶然性；（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是在电学实验中，连接电路时开关都必须是断开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．（5）由图象可知当U1=0V时U2=6V，由电路图可知：当U1=0V时，R1没有连入电路，只有R2连入电路，电压表测量R2的电压，也是测量电源电压，所以电源电压U=U2=6V．故答案为：（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少；（5）6．（1）在串联电路中，一个开关可以控制所有用电器，开关位置改变，控制作用不变；（2）电压表接入电路中，正负接线柱要连接正确；（3）将AB间电压与BC间电压相加，即可判断出是否与AC间电压相等；（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数.据，从而可以对数据进行归纳分析，以此获得结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不合理的，只有串联两个电阻的阻值相等时，才会得出这个结论，因此只是个特殊情况，不是普遍规律；应该像小芳那样，采用不同阻值的电阻进行实验，这样得出的结论才具有普遍性．（3）电压表选用的是0～3V量程，分度值为0.1V，指针指在1V后面第2个小格上，因此读数为1.2V．（4）由图可见，电压表与定值电阻R0并联，灯泡不亮，电压表有读数，说明灯泡L短路或R0断路；为进一步确定故障，应将电压表接在滑动变阻器R两端并观察电压表有无示数，如电压表有示数说明是灯泡L短路，如电压表无示数说明是电阻R0断路．故答案为：（1）右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；（2）小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；（3）1.2；（4）灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联电路各用电器电压相等的错误结论．（3）电压表读数时，要看清量程和对应的分度值，根据指针的位置读数．（4）电压表有示数，说明电压表和电源连接的部分电路无断路；为进一步判断故障，可以将电压表并联在滑动变阻两端，根据电压表示数情况判断故障原因．研究并联电路电流的规律中，如果小灯泡的规格相同，会得出“并联电路，各支路电流相等”的错误结论；研究串联电路电压的规律中，如果小灯泡的规格相同，会得出“串联电路，各用电器两端电压相等”的错误结论．因此在实验中尽量选用不同规格的小灯泡，这样得出的结论才具有普遍性，才有说服力．16.解：（1）分析表一数据可知，U1=U2=U3，因此表1所示的实验记录是并联电路电压的特点，而图乙为并联电路，故与图乙相符；分析表二数据可知，U3=U1+U2，因此表2所示的实验记录是串联电路电压的特点，而图甲为串联电路，故与图甲相符；（2）因为U1=U2=U3，所以根据表一可以得出：并联电路各支路两端电压相等；（3）因为U3=U1+U2，所以根据表二可以得出：串联电路总电压等于各总部分电压之和．故答案为：（1）乙；甲；（2）并联电路各支路两端电压相等；（3）串联电路总电压等于各总部分电压之和．根据串并联电路电压的特点进行分析；分析表中数据，根据三组电压值的关系即可得出正确结论．本题是一道实验题，做此题时要围绕串并联电路的电压规律去分析解答．17.解：当开关闭合时，两只灯泡串联，电压表测的是灯L2两端的电压，所以L2两端电压为2V；由于两灯串联，则灯L l两端的电压U1=U-U2=5V-3V=2V．初中物理试卷第10页，共12页.故答案为：串；2；3．从电路图中可以看出，当开关闭合时，两只灯泡串联，电压表测量灯泡L2两端的电压；知道在串联电路中，总电压等于各用电器电路电压之和．本题考查电压的计算和电压表的使用，关键是明白开关断开与闭合时电路的连接情况，还要知道串联电路电压的规律．18.由电路图可知，灯泡L1和L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压．本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．19.解：（1）两灯泡串联，电压表并联在L2两端，实物图链接如下图：根据实物图画出电路图，如下：（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是电流表的量程选择偏大；（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是电压表的正负极接线柱接反；（4）由表中的实验数据可知：第一次实验：U1+U2=4V+8V=12V=U，第二次实验：U1+U2=6V+6V=12V=U，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．故答案为：（1）实物图和电路图如上图：（2）电流表的量程选择偏大；（3）电压表的正负极接线柱接反；（4）串联电路中，总电压等于各部分电路两端的电压之和．（1）已知两端灯泡串联，电压表测量测L2两端的电压，并联在L2两端，按要求连接实物即可；根据实物图画出电路图；（2）电压表偏转幅度较小，可能是电压表的量程较大；（3）电压表指针反偏，说明正负接线柱接反了；（4）通过实验数据分析实验结论．会正确连接实物，会根据实物图连接电路图，会正确使用电压表和电流表．通过实验数据分析实验结论时能否根据数据关系找到共同特点（如本题的电压之和相等）是解题的关键所在．.。
串、并联电路中电流规律(习题及答案)
串、并联电路中电流规律（习题）1.按如下要求画出电路图。
（1）L1 和L2 串联；（2）L1 和L2 并联，开关S 在干路位置。
2.在下列所示电路图中，灯L1、L2 属于并联的是（）A．甲、乙B．乙、丙C．丙、丁D．甲、丙3.如图所示电路，若灯泡和电铃串联，则S1、S2、S3；若灯泡和电铃并联，则S1、S2、S3。
（所有空均填“断开”或“闭合”）。
（可用铅笔在两图中分别画出串联电路和并联电路电流的流向）4.如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（）A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3AB．若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46AC．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的“-”接线柱流出5.串联电路的电流规律是：；并联电路的电流规律是：。
第 4 题图6.在某电路中，通过两只灯泡电流相等，由此可知，两灯泡的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断7.如图所示，通过灯L1 的电流为0.3A，通过灯L2 的电流为0.2A，通过灯L3 的电流为0.1A，现在用I1、I2、I3 分别表示A1、A2、A3 的读数，则下列说法中正确的是（）A．I1=0.3AB．I2=0.2AC．I3=0.6AD．I1=0.6A8.如图所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C 点的电流，分别为I A=0.3A，I B=0.2A，I C=0.5A ，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1 和L2 的位置，再测出一组电流值9.连接并联电路实物图的方法是：。
串并联电路中电流的规律--精练题(含答案与解析)
串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。
（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。
（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。
串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。
1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。
6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。
2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。
10mAC。
0.1A D。
1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I3D．I2=I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3B．3：1C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
.' 串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流 D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[ ]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是.'[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流 B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件D．导体中有持续稳定的电流是因为导体中的自由电荷做匀速直线运动的结果6、如图所示电路，下列判断正确的是[ ]A．电路中的电流表和电压表接法有错误 B．灯是串联C．电流表测的是通过灯的电流 D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[ ].' A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为 1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[ ]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表 B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表 D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题 1.0分小计7.0分；从第18小题到第24小题每题 2.0分小计14.0分；从第25小题到第27小题每题 3.0分小计9.0分；从第28小题到第29小题每题 4.0分小计8.0分；第30小题为 5.0分；共计43.0分。
11、如图所示，电源电压6V，测出两端电压分别是 1.5V和2.5V，滑动变阻器R两端电压为 ________V．12、对人体安全的电压范围________．13、如下图电路，灯L1两端电压是4V，灯L2两端的电压为________V．＊14、每通过小电灯灯丝0.5库电量时, 电流做功3焦, 小灯泡两端电压是_____伏.＊15、某段电路上每通过2库电量时, 电流做功是12焦, 这段电路两端电压是_______伏.16、串联电路的总电压，等于各串联导体两端的电压之和，写成公式是________．17、在如图所示电路中，开关闭合后，通过电灯L1与L2的电流均为0.3A，此时通过电流表的示数为________A．18题图18、如图所示的电压表，如果它使用的是“－”和“3”两个接线柱，其示数为________V；如果它使用的是“－”和“15”两个接线柱，其示数为 V．19、如图所示，当选用“＋”和“15”两接线柱时，表盘指针示数为________；当使用“＋”和“3”接线柱时，指针位置不变，这时示数为________．20、如下图所示，电压表的读数为________伏，电流表的读数为________安．21、如图所示电路中，开关闭合后，若用电压表测得be两端电压为6V，cd两端电压为2V，则bc两端电压为________，de两端电压为________．22、我们在实验中常用两节干电池串联起来作为电源，它的电压是________V，如果某收录机需要的电压是12V，则需要________节干电池串联起来使用．23、电压是使自由电荷定向移动形成________的原因，而________是提供电压的装置．24、如下图，根据电路图中已标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个恰当的元件符号分别填入电路的空缺处．要求填入元件后灯L1和L2串联，且都能发光．25、1.5 V＝________mV；380 V＝________kV；850μV＝________mV．26、如果要测干电池的电压，只要将电压表的正接线柱通过开关与干电池的________相连，负接线柱与干电池的________相连．闭合开关，这时电压表的读数就是测得的干电池的________．27、在如图所示的电路中，要测干路和支路的电流及灯泡两端电压，则①是________表，②是________表，③是________表．28、如下图电路中，电压表、、分别测量的是________、________和________两端的电压；如果电压表、的示数分别为6V和4V，那么电压表的示数为________V．29、电子手表用氧化银电池每个为 1.5V＝________mV＝________；发生闪电时的电压可达105kV，合________V，相当于________倍家庭电路的电压．30、在如图所示的电路中，从电压表正接线柱引出的导线的a端接到b接线柱时，电压表测________的电压；导线a端接到c接线柱时，电压表测________的电压；导线的a 端接d接线柱时，测________的电压，导线的a端接e接线柱时，测________的电压，导线的a端接电源正极时，测________的电压．三、作图题：本大题共5小题，第31小题为 1.0分；第32小题为 2.0分；第33小题为4.0分；从第34小题到第35小题每题8.0分小计16.0分；共计23.0分。
31、在下图中的圆圈内，填上表示电流表或电压表的字母，使开关S闭合后，灯都能发光．32、按图所示的实物连接图，画出对应的电路图．33、请在下图电路中的空白圆圈内填上恰当的电表，标明电表的“＋”、“－”接线柱，并标出电路中电流的方向．34、设计一个电路．要求：两只小灯泡串联后接在电路中，用电流表测电路中的电流，用电压表测电路总电压．请画出电路图，并将如图的实物按电路图连接起来．四、实验探究题：本大题共2小题，第36小题为 6.0分；第37小题为8.0分；共计14.0分。
36、如图所示电路：(1)将电压表和电流表的符号填入图中的圆圈内．(2)标出电表的正、负接线柱．(3)图中电流表测的是________的电流．37、如图所示的实物电路：(1)请在方框中画出其电路图．(2)两灯是________联关系．(3)电流表测的是通过________的电流．(4)上图中的电流表和电压表指针所指示情况如下图所示，则电压表的示数为________V，电流表的示数为________A．电压练习一试卷标准答案（总分：100 考试时间：74分钟）一、单选题：本大题共10小题，从第1小题到第10小题每题2.0分小计20.0分；共计20.0分。
1、◆标准答案：D★试题详解：本题主要考查电路性质的判断以及电表作用的判断．解题关键是能利用所学的电路知识正确判断电路的性质，能正确画出等效电路图．易错点是错选A、B或C选项，原因是在判断电路连接方式时未能对电流表和电压表作出正确处理，导致错误判断电路的连接方式．正确判断电路的性质是做电学题的前提．在判断时，、电压为零，视为导线，电流为零，其所在支路视为断路．由此可画出等效(简化)电路如图所示，可见灯、是并联在A、B两点之间，由并联电路电压特点U==，故电压表测的是与上的电压，也是电源电压，测的是总电流，测的是通过的电流，2、◆标准答案：D3、◆标准答案：A4、◆标准答案：C5、◆标准答案：C6、◆标准答案：D7、◆标准答案：C8、◆标准答案：A9、◆标准答案：A10、◆标准答案：B二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题 2.0分小计14.0分；从第25小题到第27小题每题 3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。
11、◆标准答案：212、◆标准答案：不高于36V13、◆标准答案：414、◆标准答案：6★试题详解：15、◆标准答案：6★试题详解：16、★试题详解：17、◆标准答案：0.618、◆标准答案：2.5;12.519、◆标准答案：9.5V,1.9V20、◆标准答案：11.5,0.521、◆标准答案：4V,022、◆标准答案：3,823、◆标准答案：电流,电源24、★试题详解：左则是电源,右则是电压表.25、★试题详解： 1.5×,3.8×,0.8526、★试题详解：正极(铜帽),负极(锌皮),电压27、★试题详解：电流,电压,电流28、★试题详解：总电压,L1,L2,2V29、★试题详解： 1.5×,1.5×,,4.5×30、★试题详解： L1,L1,L1和L2,L1和L2(或电源),电源三、作图题：本大题共5小题，第31小题为1.0分；第32小题为2.0分；第33小题为4.0分；从第34小题到第35小题每题8.0分小计16.0分；共计23.0分。
