Struts2的工作机制原理分析及实例
structs2
IoC方式
要使用IoC方式，我们首先要告诉IoC容器 （Container）想取得某个对象的意愿，通 过实现相应的接口做到这点
11
Acபைடு நூலகம்ionContext
一次Action调用都会创建一个ActionContext 调用：ActionContext context = ActionContext.getContext() 在structs2中，它通过包装提供了对Servlet的访问：
22
“%”符号
“%”符号的用途是在标志的属性为字符串 类型时，计算OGNL表达式的值。例如在 Ognl.jsp中加入以下代码 "%{#foobar['foo1']}"
23
“$”有两个主要的用途
用于在国际化资源文件中，引用OGNL表达 式 在Struts 2配置文件中，引用OGNL表达式
国际化支持
1 resource bundle per action
pervasive UI support for retrieving messages
8
Action
如果我要取得Servlet API中的一些对象， 如request、response或session等，应该 怎么做？这里的execute不像Struts 1.x的 那样在参数中引入。开发Web应用程序当然 免不了跟这些对象打交道。在Strutx 2.0你 可以有两种方式获得这些对象：非IoC（控 制反转Inversion of Control）方式和IoC 方式
12
二、structs2原理
XWork2的层次：
ActionProxy ActionInvocation Action

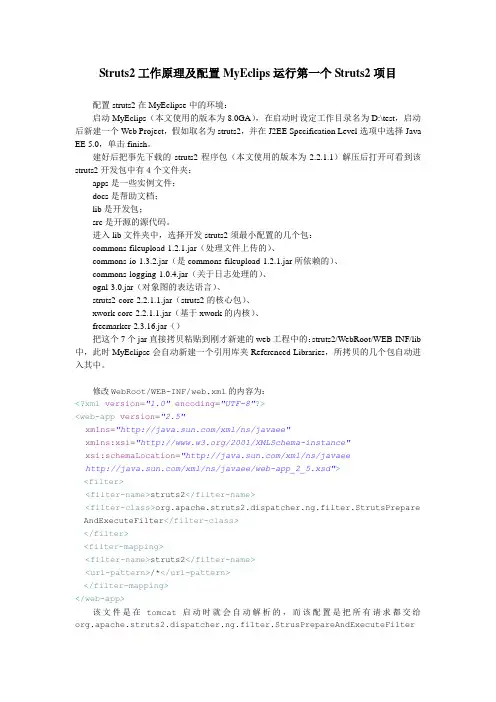

Struts2工作原理及配置MyEclips运行第一个Struts2项目
Struts2工作原理及配置MyEclips运行第一个Struts2项目配置struts2在MyEclipse中的环境：启动MyEclips（本文使用的版本为8.0GA），在启动时设定工作目录名为D:\test，启动后新建一个Web Project，假如取名为struts2，并在J2EE Specification Level选项中选择Java EE 5.0，单击finish。
建好后把事先下载的struts2程序包（本文使用的版本为2.2.1.1）解压后打开可看到该struts2开发包中有４个文件夹：apps是一些实例文件；docs是帮助文档；lib是开发包；src是开源的源代码。
进入lib文件夹中，选择开发struts2须最小配置的几个包：commons-fileupload-1.2.1.jar（处理文件上传的）、commons-io-1.3.2.jar（是commons-fileupload-1.2.1.jar所依赖的）、commons-logging-1.0.4.jar（关于日志处理的）、ognl-3.0.jar（对象图的表达语言）、struts2-core-2.2.1.1.jar（struts2的核心包）、xwork-core-2.2.1.1.jar（基于xwork的内核）、freemarker-2.3.16.jar（）把这个7个jar直接拷贝粘贴到刚才新建的web工程中的：struts2/WebRoot/WEB-INF/lib 中，此时MyEclipse会自动新建一个引用库夹Referenced Libraries，所拷贝的几个包自动进入其中。
修改WebRoot/WEB-INF/web.xml的内容为：<?xml version="1.0"encoding="UTF-8"?><web-app version="2.5"xmlns="/xml/ns/javaee"xmlns:xsi="/2001/XMLSchema-instance"xsi:schemaLocation="/xml/ns/javaee/xml/ns/javaee/web-app_2_5.xsd"><filter><filter-name>struts2</filter-name><filter-class>org.apache.struts2.dispatcher.ng.filter.StrutsPrepare AndExecuteFilter</filter-class></filter><filter-mapping><filter-name>struts2</filter-name><url-pattern>/*</url-pattern></filter-mapping></web-app>该文件是在tomcat启动时就会自动解析的，而该配置是把所有请求都交给org.apache.struts2.dispatcher.ng.filter.StrusPrepareAndExecuteFilter类去处理，而此类是strtus2的类，所以也就把web应用纳入了struts2的范围之内了。

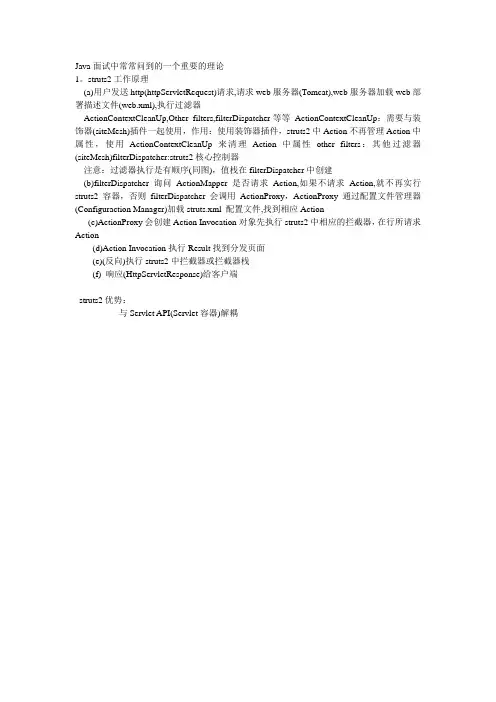

struts2的工作原理(官方官方原理图)
Java面试中常常问到的一个重要的理论
1。
struts2工作原理
(a)用户发送http(httpServletRequest)请求,请求web服务器(Tomcat),web服务器加载web部署描述文件(web.xml),执行过滤器
ActionContextCleanUp,Other filters,filterDispatcher等等ActionContextCleanUp：需要与装饰器(siteMesh)插件一起使用，作用：使用装饰器插件，struts2中Action不再管理Action中属性，使用ActionContextCleanUp来清理Action中属性other filters：其他过滤器(siteMesh)filterDispatcher:struts2核心控制器
注意：过滤器执行是有顺序(同图)，值栈在filterDispatcher中创建
(b)filterDispatcher询问ActionMapper是否请求Action,如果不请求Action,就不再实行struts2容器，否则filterDispatcher会调用ActionProxy，ActionProxy通过配置文件管理器(Configuraction Manager)加载struts.xml 配置文件,找到相应Action
(c)ActionProxy会创建Action Invocation对象先执行struts2中相应的拦截器，在行所请求Action
(d)Action Invocation执行Result找到分发页面
(e)(反向)执行struts2中拦截器或拦截器栈
(f) 响应(HttpServletResponse)给客户端
struts2优势：
与Servlet API(Servlet容器)解耦。
Struts2的工作机制原理分析及实例
Struts2的工作机制分析及实例一、概述本章讲述Struts2的工作原理。
读者如果曾经学习过Struts1.x或者有过Struts1.x的开发经验，那么千万不要想当然地以为这一章可以跳过。
实际上Struts1.x 与Struts2并无我们想象的血缘关系。
虽然Struts2的开发小组极力保留Struts1.x的习惯，但因为Struts2的核心设计完全改变，从思想到设计到工作流程，都有了很大的不同。
Struts2是Struts社区和WebWork社区的共同成果，我们甚至可以说，Struts2是WebWork的升级版，他采用的正是WebWork 的核心，所以，Struts2并不是一个不成熟的产品，相反，构建在WebWork基础之上的Struts2是一个运行稳定、性能优异、设计成熟的WEB框架。
本章主要对Struts的源代码进行分析，因为Struts2与WebWork的关系如此密不可分，因此，读者需要下载xwork的源代码，访问/xwork/download.action即可自行下载。
下载的Struts2源代码文件是一个名叫struts-2.1.0-src.zip的压缩包，里面的目录和文件非常多，读者可以定位到struts-2.1.0-src\struts-2.0.10\src\core\src\main\java目录下查看Struts2的源文件，如图14所示。
（图14）二、主要的包和类Struts2框架的正常运行，除了占核心地位的xwork的支持以外，Struts2本身也提供了许多类，这些类被分门别类组织到不同的包中。
从源代码中发现，基本上每一个Struts2类都访问了WebWork提供的功能，从而也可以看出Struts2与WebWork千丝万缕的联系。
但无论如何，Struts2的核心功能比如将请求委托给哪个Action处理都是由xwork完成的，Struts2只是在WebWork 的基础上做了适当的简化、加强和封装，并少量保留Struts1.x中的习惯。
Struts 2 讲义(2)
Struts2(2) 工作原理一、Struts2框架结构Struts2框架按照模块来划分，可以分为Servlet Filters、Struts核心模块、拦截器和用户实现部分。
Struts2框架结构图如图4-1所示。
图4-1 Struts 2框架结构图一个请求在Struts2框架中的处理大概分为以下几个步骤。
①客户端提交一个（HttpServletRequest）请求，如上文在浏览器中输入http://localhost: 8080/bookcode/ch2/Reg.action就是提交一个（HttpServletRequest）请求。
②请求被提交到一系列（主要是3层）的过滤器（Filter），如（ActionContextCleanUp、其他过滤器（SiteMesh等）、FilterDispatcher）。
注意：这里是有顺序的，先ActionContext CleanUp，再其他过滤器（Othter Filters、SiteMesh等），最后到FilterDispatcher。
③FilterDispatcher是控制器的核心，就是MVC的Struts2实现中控制层（Controller）的核心。
④F ilterDispatcher询问ActionMapper是否需要调用某个Action来处理这个（HttpServlet Request）请求，如果ActionMapper决定需要调用某个Action，FilterDispatcher则把请求的处理交给ActionProxy。
⑤ActionProxy通过Configuration Manager（struts.xml）询问框架的配置文件，找到需要调用的Action类。
例如，用户注册示例将找到UserReg类。
⑥ActionProxy创建一个ActionInvocation实例，同时ActionInvocation通过代理模式调用Action。
但在调用之前，ActionInvocation会根据配置加载Action相关的所有Interceptor（拦截器）。

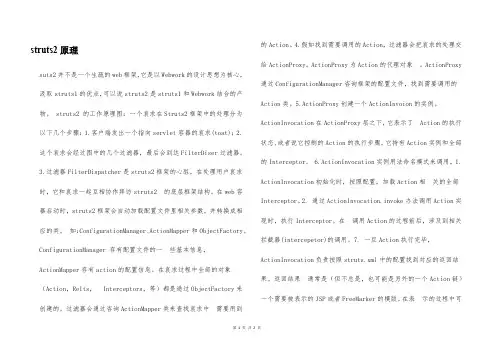

struts2原理
struts2原理suts2并不是一个生疏的web框架，它是以Webwork的设计思想为核心，汲取struts1的优点，可以说struts2是struts1和Webwork结合的产物。
struts2 的工作原理图：一个哀求在Struts2框架中的处理分为以下几个步骤：1.客户端发出一个指向servlet容器的哀求(toat)；2.这个哀求会经过图中的几个过滤器，最后会到达FilterDiser过滤器。
3.过滤器FilterDispatcher是struts2框架的心脏，在处理用户哀求时，它和哀求一起互相协作拜访struts2 的底层框架结构。
在web容器启动时，struts2框架会自动加载配置文件里相关参数，并转换成相应的类。
如：ConfigurationManager、ActionMapper和ObjectFactory。
ConfigurationManager 存有配置文件的一些基本信息，ActionMapper存有action的配置信息。
在哀求过程中全部的对象（Action，Relts， Interceptors，等）都是通过ObjectFactory来创建的。
过滤器会通过咨询ActionMapper类来查找哀求中需要用到的Action。
4.假如找到需要调用的Action，过滤器会把哀求的处理交给ActionProxy。
ActionProxy为Action的代理对象。
ActionProxy 通过ConfigurationManager咨询框架的配置文件，找到需要调用的Action类。
5.ActionProxy创建一个ActionInvoion的实例。
ActionInvocation在ActionProxy层之下，它表示了 Action的执行状态,或者说它控制的Action的执行步骤。
它持有Action实例和全部的Interceptor。
6.ActionInvocation实例用法命名模式来调用，1. ActionInvocation初始化时，按照配置，加载Action相关的全部Interceptor。
struts2 的工作原理
struts2 的工作原理Struts2是一个基于Java的Web应用框架，其核心原理是基于MVC（模型-视图-控制器）模式进行开发。
它的工作原理可以简要概括如下：1. 客户端通过浏览器发送请求至Web服务器，请求的URL映射到Struts2框架的前端控制器（Front Controller）。
2. 前端控制器负责接收请求并进行初步处理，它会根据Struts2配置文件中定义的拦截器（Interceptors）和映射表（Mapping）来确定如何处理请求。
3. 拦截器是Struts2框架中的一个重要组件，用于对请求进行预处理和后处理。
它可以用于验证用户身份、记录日志、数据验证等。
拦截器可以按照一定的顺序链式执行，每个拦截器可以对请求进行修改或决定是否继续执行下一个拦截器。
4. 映射表用于将请求映射到对应的Action（控制器）及其相关方法上。
Struts2框架会根据请求的URL、请求参数等信息进行匹配。
5. Action是Struts2框架中的控制器组件，负责接收请求、处理业务逻辑并生成响应。
在执行Action方法之前，Struts2框架会将请求参数绑定到Action对象的对应属性上。
6. Action执行后，会返回一个结果视图（View）路径或逻辑名。
Struts2框架会根据配置文件中的Result定义，将该结果视图转发或重定向给客户端。
7. 结果视图可以是一个JSP页面、一个HTML文件、一个JSON数据等。
客户端浏览器会接收到结果视图并进行展示。
总的来说，Struts2的工作原理是通过前端控制器接收请求，经过拦截器的预处理和后处理，根据映射表将请求转发给对应的Action进行处理，最后将处理结果返回给客户端浏览器展示。
这种基于MVC模式的设计能够有效地将业务逻辑与用户界面分离，提高了代码的可维护性和可重用性。
struts2框架的原理和应用
Struts2框架的原理和应用1. 什么是Struts2框架Struts2是一个基于Java EE的开源Web应用框架，是Struts框架的升级版。
它通过MVC设计模式实现了Web应用开发的分层，将业务逻辑、数据模型和用户界面分离，使得代码更加清晰、易于维护。
2. Struts2框架的原理Struts2框架的原理主要包括以下几个关键点：MVC设计模式Struts2采用了MVC（Model-View-Controller）设计模式，其中：•模型（Model）：负责管理应用程序的数据和业务逻辑。
•视图（View）：负责显示数据给用户。
•控制器（Controller）：负责处理用户输入、调用模型和视图等。
核心组件Struts2框架包含以下核心组件：•拦截器（Interceptor）：负责在请求前后进行统一处理，可以用来进行身份验证、日志记录等操作。
•动作（Action）：负责处理用户请求，包括接收请求参数、调用业务逻辑方法等。
•结果（Result）：负责生成并返回视图，可以是JSP、Freemarker、JSON等。
•值栈（ValueStack）：用于存储Action处理过程中的数据，支持OGNL表达式读取和赋值操作。
•配置文件（struts.xml）：用于配置拦截器、动作、结果等，实现URL与处理类之间的映射关系。
工作流程Struts2框架的工作流程如下：1.客户端发送请求到Struts2框架的前端控制器（例如：DispatcherFilter）。
2.前端控制器根据请求的URL找到对应的处理类（Action）。
3.前端控制器将请求参数、上下文信息等传递给Action，同时执行拦截器的前置处理逻辑。
4.Action处理用户请求，并根据业务逻辑生成相应的结果。
5.前端控制器将结果传递给结果组件，选择合适的视图进行渲染。
6.前端控制器将渲染后的视图返回给客户端。
3. Struts2框架的应用Struts2框架在Web应用开发中具有广泛的应用，以下是一些主要的应用场景：1. 构建Web应用程序Struts2框架提供了许多构建Web应用程序的工具和技术，包括表单验证、国际化、文件上传等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Struts2的工作机制分析及实例一、概述本章讲述Struts2的工作原理。
读者如果曾经学习过Struts1.x或者有过Struts1.x的开发经验，那么千万不要想当然地以为这一章可以跳过。
实际上Struts1.x 与Struts2并无我们想象的血缘关系。
虽然Struts2的开发小组极力保留Struts1.x的习惯，但因为Struts2的核心设计完全改变，从思想到设计到工作流程，都有了很大的不同。
Struts2是Struts社区和WebWork社区的共同成果，我们甚至可以说，Struts2是WebWork的升级版，他采用的正是WebWork 的核心，所以，Struts2并不是一个不成熟的产品，相反，构建在WebWork基础之上的Struts2是一个运行稳定、性能优异、设计成熟的WEB框架。
本章主要对Struts的源代码进行分析，因为Struts2与WebWork的关系如此密不可分，因此，读者需要下载xwork的源代码，访问/xwork/download.action即可自行下载。
下载的Struts2源代码文件是一个名叫struts-2.1.0-src.zip的压缩包，里面的目录和文件非常多，读者可以定位到struts-2.1.0-src\struts-2.0.10\src\core\src\main\java目录下查看Struts2的源文件，如图14所示。
（图14）二、主要的包和类Struts2框架的正常运行，除了占核心地位的xwork的支持以外，Struts2本身也提供了许多类，这些类被分门别类组织到不同的包中。
从源代码中发现，基本上每一个Struts2类都访问了WebWork提供的功能，从而也可以看出Struts2与WebWork千丝万缕的联系。
但无论如何，Struts2的核心功能比如将请求委托给哪个Action处理都是由xwork完成的，Struts2只是在WebWork 的基础上做了适当的简化、加强和封装，并少量保留Struts1.x中的习惯。
以下是对各包的简要说明：包名说明org.apache.struts2. components 该包封装视图组件，Struts2在视图组件上有了很大加强，不仅增加了组件的属性个数，更新增了几个非常有用的组件，如updownselect、doubleselect、datetimepicker、token、tree等。
另外，Struts2可视化视图组件开始支持主题(theme)，缺省情况下，使用自带的缺省主题，如果要自定义页面效果，需要将组件的theme属性设置为simple。
org.apache.struts2. config 该包定义与配置相关的接口和类。
实际上，工程中的xml和properties文件的读取和解析都是由WebWork完成的，Struts只做了少量的工作。
org.apache.struts2.dispatcher Struts2的核心包，最重要的类都放在该包中。
org.apache.struts2.impl 该包只定义了3个类，他们是StrutsActionProxy、StrutsActionProxyFactory、StrutsObjectFactory，这三个类都是对xwork的扩展。
org.apache.struts2.interceptor 定义内置的截拦器。
org.apache.struts2.util 实用包。
org.apache.struts2.validators 只定义了一个类：DWRValidator。
org.apache.struts2.views 提供freemarker、jsp、velocity等不同类型的页面呈现。
下表是对一些重要类的说明：类名说明org.apache.struts2.dispatcher. Dispatcher 该类有两个作用：1、初始化2、调用指定的Action的execute()方法。
org.apache.struts2.dispatcher. FilterDispatcher 这是一个过滤器。
文档中已明确说明，如果没有经验，配置时请将url-pattern的值设成/*。
该类有四个作用：1、执行Action2、清理ActionContext，避免内存泄漏3、处理静态内容（Serving static content）4、为请求启动xwo rk’s的截拦器链。
com.opensymphony.xwork2. ActionProxy Action的代理接口。
com.opensymphony.xwork2. ctionProxyFactory 生产ActionProxy的工厂。
com.opensymphony.xwork2.ActionInvocation 负责调用Action和截拦器。
负责Struts2的配置文件的解析。
com.opensymphony.xwork2.config.providers.XmlConfigurationProvider三、 Struts2的工作机制3.1 Struts2体系结构图Strut2的体系结构如图15所示：（图15）3.2 Struts2的工作机制从图15可以看出，一个请求在Struts2框架中的处理大概分为以下几个步骤：1、客户端初始化一个指向Servlet容器（例如Tomcat）的请求；2、这个请求经过一系列的过滤器（Filter）（这些过滤器中有一个叫做ActionContextCleanUp的可选过滤器，这个过滤器对于Struts2和其他框架的集成很有帮助，例如：SiteMesh Plugin）；3、接着FilterDispatcher被调用，FilterDispatcher询问ActionMapper来决定这个请求是否需要调用某个Action；4、如果ActionMapper决定需要调用某个Action，FilterDispatcher把请求的处理交给ActionProxy；5、ActionProxy通过Configuration Manager询问框架的配置文件，找到需要调用的Action类；6、ActionProxy创建一个ActionInvocation的实例。
7、ActionInvocation实例使用命名模式来调用，在调用Action的过程前后，涉及到相关拦截器（Intercepter）的调用。
8、一旦Action执行完毕，ActionInvocation负责根据struts.xml中的配置找到对应的返回结果。
返回结果通常是（但不总是，也可能是另外的一个Action链）一个需要被表示的JSP或者FreeMarker的模版。
在表示的过程中可以使用Struts2 框架中继承的标签。
在这个过程中需要涉及到ActionMapper。
注：以上步骤参考至网上，具体网址已忘记。
在此表示感谢！3.3 Struts2源代码分析和Struts1.x不同，Struts2的启动是通过FilterDispatcher过滤器实现的。
下面是该过滤器在web.xml文件中的配置：代码清单6：web.xml（截取）<filter><filter-name>struts2</filter-name><filter-class>org.apache.struts2.dispatcher.FilterDispatcher</filter-class></filter><filter-mapping><filter-name>struts2</filter-name><url-pattern>/*</url-pattern></filter-mapping>Struts2建议，在对Struts2的配置尚不熟悉的情况下，将url-pattern配置为/*，这样该过滤器将截拦所有请求。
实际上，FilterDispatcher除了实现Filter接口以外，还实现了StrutsStatics接口，继承代码如下：代码清单7：FilterDispatcher结构publicclass FilterDispatcher implements StrutsStatics, Filter {}StrutsStatics并没有定义业务方法，只定义了若干个常量。
Struts2对常用的接口进行了重新封装，比如HttpServletRequest、HttpServletResponse、HttpServletContext等。
以下是StrutsStatics的定义：代码清单8：StrutsStatics.javapublicinterface StrutsStatics {/*** Constant for the HTTP request object.*/publicstaticfinal String HTTP_REQUEST = "com.opensymphony.xwork2.dispatcher.HttpServletRequest";/*** Constant for the HTTP response object.*/publicstaticfinal String HTTP_RESPONSE = "com.opensymphony.xwork2.dispatcher.HttpServletResponse";/*** Constant for an HTTP request dispatcher}.*/publicstaticfinal String SERVLET_DISPATCHER = "com.opensymphony.xwork2.dispatcher.ServletDispatcher";/*** Constant for the servlet context} object.*/publicstaticfinal String SERVLET_CONTEXT = "com.opensymphony.xwork2.dispatcher.ServletContext";/*** Constant for the JSP page context}.*/publicstaticfinal String PAGE_CONTEXT = "com.opensymphony.xwork2.dispatcher.PageContext";/** Constant for the PortletContext object */publicstaticfinal String STRUTS_PORTLET_CONTEXT = "struts.portlet.context";}容器启动后，FilterDispatcher被实例化，调用init(FilterConfig filterConfig)方法。
