掺钕钇铝石榴石 Nd YAG
掺钕钇铝石榴石(Nd:YAG )
Nd:YAG 是最早和最著名的激光晶体。
由于它的很多基本性能优越，故Nd:YAG 仍常被用于近远红外固态激光及其倍频，三倍频应用中。
Nd:YAG 的优势基本属性：
高增益激光阈值低功率高
1064nm 光波吸收少热传导性和热冲击特性好光学性质好
适用于多种工作方式（连续，脉冲，Q-开关，锁模）
化学式Y 3Al 5O 12晶体结构Cubic 点阵参数12.01Å熔点1970°C 密度 4.5g/cm 3
反射率 1.82
热膨胀系数7.8x10-6
/K <111>，0-250o
C 导热性14W/m/K,20°C 10.5W/m/K,100°C 莫氏硬度8.5受激发射横截面 2.8x10
-19cm
-2
损失系数0.003cm -1
@1064nm 行宽0.6nm 辐射寿命
550ms
·直径:尺寸从直径10x160mm 到最大直径为20mmx2mm ·掺Nd 标准:0.5~1.2(±0.1)atm%·定向:<111>±30arc ·直径公差:±0.05mm
·长度公差:±0.05mm
·垂直度:小于5弧分
·平行度:小于10弧秒
·波前畸变:l/8
·平面:l/10
·表面光洁度:小于10/5（MIL-O-13830A,美国军标）
·膜系：
HR-Coating:R>99.8%@1064nm and R<5%@808nm
AR-Coating(Single layer MgF2):R<0.25%per surface(@1064nm)
·也可提供：HR@1064/532nm,HR@946nm,HR1319nm等不同膜系
损伤阈值:>500MW/cm^2
Nd:YAG晶体的光参数
直径(mm)等级标准优良等级最佳等级
≤0.5fringes/inch≤0.25fringes/inch≤0.1fringes/inch φ3-6.35
≥25dB≥28dB≥30dB
≤0.7fringes/inch≤0.4fringes/inch≤0.16fringes/inch φ7-10
≥22dB≥25dB≥28dB
≤1fringes/inch≤0.6fringes/inch≤0.2fringes/inch φ11-13
≥20dB≥23dB≥26dB
≤1.2fringes/inch≤0.8fringes/inch≤0.25fringes/inch φ14-16
≥18dB≥20dB≥23dB。

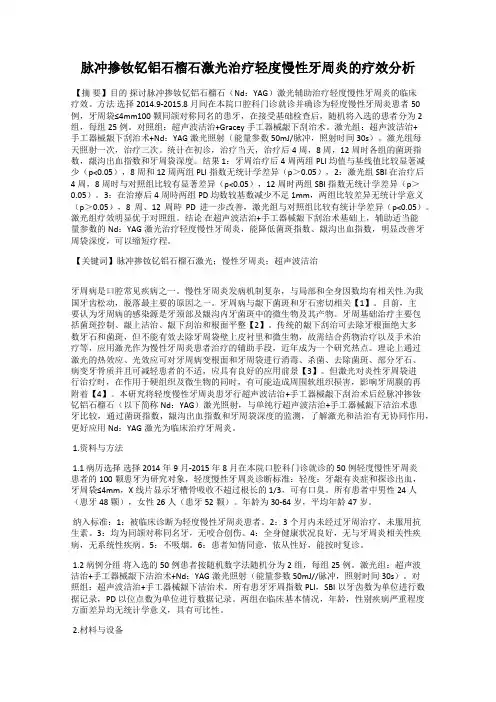

脉冲掺钕钇铝石榴石激光治疗轻度慢性牙周炎的疗效分析
脉冲掺钕钇铝石榴石激光治疗轻度慢性牙周炎的疗效分析【摘要】目的探讨脉冲掺钕钇铝石榴石（Nd：YAG）激光辅助治疗轻度慢性牙周炎的临床疗效。
方法选择2014.9-2015.8月间在本院口腔科门诊就诊并确诊为轻度慢性牙周炎患者50例，牙周袋≤4mm100颗同颌对称同名的患牙，在接受基础检查后，随机将入选的患者分为2组，每组25例。
对照组：超声波洁治+Gracey手工器械龈下刮治术。
激光组：超声波洁治+手工器械龈下刮治术+Nd：YAG激光照射（能量参数50mJ/脉冲，照射时间30s）。
激光组每天照射一次，治疗三次。
统计在初诊，治疗当天，治疗后4周，8周，12周时各组的菌斑指数，龈沟出血指数和牙周袋深度。
结果 1：牙周治疗后4周两组PLI均值与基线值比较显著减少（p<0.05），8周和12周两组PLI指数无统计学差异（p＞0.05），2：激光组SBI在治疗后4周，8周时与对照组比较有显著差异（p<0.05），12周时两组SBI指数无统计学差异（p＞0.05）。
3：在治療后4周時两组PD均数较基数减少不足1mm，两组比较差异无统计学意义（p＞0.05），8周、12周時PD进一步改善，激光组与对照组比较有统计学差异（p<0.05）。
激光组疗效明显优于对照组。
结论在超声波洁治+手工器械龈下刮治术基础上，辅助适当能量参数的Nd：YAG激光治疗轻度慢性牙周炎，能降低菌斑指数、龈沟出血指数，明显改善牙周袋深度，可以缩短疗程。
【关键词】脉冲掺钕钇铝石榴石激光；慢性牙周炎；超声波洁治牙周病是口腔常见疾病之一。
慢性牙周炎发病机制复杂，与局部和全身因数均有相关性.为我国牙齿松动，脱落最主要的原因之一。
牙周病与龈下菌斑和牙石密切相关【1】。
目前，主要认为牙周病的感染源是牙颈部及龈沟内牙菌斑中的微生物及其产物。
牙周基础治疗主要包括菌斑控制、龈上洁治、龈下刮治和根面平整【2】。
传统的龈下刮治可去除牙根面绝大多数牙石和菌斑，但不能有效去除牙周袋壁上皮衬里和微生物，故需结合药物治疗以及手术治疗等，应用激光作为慢性牙周炎患者治疗的辅助手段，近年成为一个研究热点。
共沉淀法制备掺钕钇铝石榴石纳米粉末反应机理论文
共沉淀法制备掺钕钇铝石榴石纳米粉末反应机理的研究摘要：采用共沉淀法，以al（no3）·9h2o，y2o3，nd2o3和nh4hco3为原料，正硅酸乙酯为添加剂，制备出nd：yag纳米前驱体粉末。
探讨了共沉淀法制备nd：yag纳米粉末的反应机理。
研究结果表明：当ph值达到2.97时溶液出现沉淀；混合溶液生成沉淀物是由al3+的沉淀所决定的；al3+首先均相成核，随后y和nd离子以al沉淀物为异相核发生异相成核，形成的碳酸钇正盐均匀地包覆在碳酸铝沉淀物的表面上，形成核壳结构。
关键词：共沉淀法掺钕钇铝石榴石核壳结构study on the reaction mechanism of neodymium doped-yttrium aluminum garnet（nd：yag）nanopowders by the co-precipitation methodsong qiong1，2 su chunhui*1，2 zhu xiaowei1 song yangcheng1 wang chunyan1（1.jilin teacher′s institute of engineering and technology， changchun 130052，china）（2. school of material science and engineering，changchun university of science and technology，changchun 130022，china）abstract： the nd：yag precursor powders by the homogeneous coprecipitation method， using nd2o3， y2o3， al（no3）3·9h2o and nh4hco3 as raw materials， teos as sintering additive. discusses the homogeneous precipitation method for thepreparation of nd：yag nanometer powder and reaction mechanism.the results show that： when the ph value reaches 2.97， solution appeared precipitation； the mixed solution is composed of al3+ precipitate precipitate decision；al3+first homogeneous nucleation， then y3+ and nd3+occurs heterogeneous nucleation， the precipitate formed covered in al precipitate on the surface， forming a unique yttrium coated aluminum structure.key words： co-precipitation method neodymiumdoped-yttrium aluminum garnet core-shell structure一、引言掺钕钇铝石榴石（nd：yag）多晶透明陶瓷与单晶材料相比，具有制备工艺简单，成本低，制备周期短，尺寸大，掺杂浓度高，热稳定性好，可大批量生产等优点，因而是一种极有潜力的新型固体激光材料。
调Q开关掺钕钇铝石榴石激光（Nd-YAG激光）倍频532nm治疗雀斑330例疗效观察
调Q开关掺钕钇铝石榴石激光（Nd-YAG激光）倍频532nm治疗雀斑330例疗效观察王倩【摘要】【摘要】目的观察应用调Q开关掺钕钇铝石榴石激光（Nd-YAG激光）治疗仪治疗雀斑的临床疗效，探讨治疗雀斑安全、有效的方法。
方法回顾性分析2007年5月至2012年3月我院门诊应用调Q开关掺钕钇铝石榴石激光治疗仪，倍频532nm波长治疗的雀斑患者330例。
每位患者治疗3～5次，每次治疗间隔4～8周。
治疗结束后的1～3个月内观察患者治疗效果。
结果330例雀斑患者中有298例有效治疗，总有效率为90.30%。
结论应用调Q开关掺钕钇铝石榴石激光治疗仪治疗雀斑，有效率高，风险性小，不留疤痕，恢复得快。
【期刊名称】中国医药指南【年(卷),期】2013(000)028【总页数】2【关键词】【关键词】雀斑；调Q开关掺钕钇铝石榴石激光；临床疗效雀斑是好发于面颊及鼻翼部位的黑褐色斑点，形态为针尖或米粒大小，有稀疏、有密集。
传统治疗方法如冷冻、化学剥脱等均属于非选择性的破坏黑素，不仅对操作者要求高，而且存在较多不良反应，如亚洲人易出现炎症后色素沉着等[1]。
本文采用调Q开关掺钕钇铝石榴石激光仪器对330例雀斑患者实施激光治疗，对临床治疗效果进行分析评价。
1 资料与方法1.1 临床资料将就2007年5月至2012年3月于我院门诊收治的330例雀斑患者作为研究对象。
其患者症状均发生于面部，且雀斑密度不同。
患者中有男性25例，女性305例；年龄最大患者51岁，最小患者9岁，本组中有部分患者接受过多个美容院的中药外洗护理，但效果不理想。
入组患者均经临床医师确诊并符合赵辩《皮肤病学》第三版的诊断标准[2]，且所有患者均已签署知情书。
妊娠期妇女、光敏性皮肤病患者、激素依赖性皮炎、皮肤癌患者和皮肤外伤者不在本次入组范围。
1.2 仪器选用本组患者激光治疗仪器选用美国科以人激光公司生产的四合一调Q开关钕钇铝石榴石又Nd-YAG激光仪，倍频532nm波长，光斑直径2.0～3.0mm可调，脉宽10～15ns，能量密度为2.0～3.0J/cm2可调，激光脉冲频率采用单发方式。
掺钕钇铝石榴石激光棒激光性能测量方法-最新国标
掺钕钇铝石榴石激光棒激光性能测量方法1 范围本文件规定了掺钕钇铝石榴石（Nd:Y3Al5012，简称Nd:YAG）激光棒的激光性能的方法。
本文件适用于测量Nd:YAG晶体1064 nm的激光性能测量，钕铈双掺钇铝石榴石激光晶体、掺钕玻璃及陶瓷激光棒等类似激光棒及其相近波长的激光特性也可参照使用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1185 光学零件表面疵病GB/T 7247.1 激光产品的安全第1部分：设备分类和要求GB/T 11293 固体激光材料名词术语GB/T 13842 掺钕钇铝石榴石激光棒3 术语和定义GB/T 11293 界定的术语和定义适用于本文件。
4 要求4.1测试环境除非另有规定，测试应在以下条件下进行：a)环境温度：22℃±5℃；b)相对湿度：≤70%；c)气压：86 kPa～106 kPa；d)测量系统应处于无明显的振动、气流和烟尘的环境中，不得有影响测量结果的干扰。
4.2被测激光棒的加工技术要求除特殊要求外，激光棒加工要求应符合GB/T 13842的规定：a)两端面平行度应优于或等于10″；b)端面对棒轴垂直度应优于或等于5′；c)端面表面疵病应符合GB/T 1185的规定，具体要求为：B/0.8D0×0.05、C1×0.01、P0.1（D0为激光棒直径，单位为mm）；d)端面平面度在全口径90%直径范围内应优于或等于λ/10，（λ为632.8 nm）；e)激光晶体两端面镀增透膜，应符合GB/T 13842的规定，具体要求为：在波长为1064 nm处的剩余反射率均不大于0.2%。
本文件规定的激光性能参数主要指激光阈值和斜率效率。
4.4 4.3 参数要求安全防护测量时应按GB/T 7247.1的要求采取安全防护措施。
均相沉淀法制备掺钕钇铝石榴石(Nd：YAG)纳米粉末
ｌ ｍｏ ｌ ／ Ｌ 的硝 酸盐 溶液 ， 将 硝 酸铝溶 解 于去离 子水 中配 制成 １ ｍｏ ｌ ／ Ｌ 的溶液 。将 一定 量 的尿 素溶 解 于去 离 子 水 中配 制成 ６ ｍｏ ｌ ／ Ｌ的溶 液 ， 并且 水 浴加 热使 其水 解 。 分别 往水解 后 的 尿 素溶 液 中加 入钕 离 子 溶 液 、 钇离 子 溶液 和 铝离子 溶液 ， 并每 分 钟记 录 ｐ Ｈ值 ， 得到 ｐ Ｈ 值 变化 曲线 。将 ３种 金 属 离 子 充分 混 合 均 匀 ， 加 入 到水 解后 的尿 素溶 液 中 ， 当 出 现 沉 淀 以后 ， 继续反 应 １ ｈ 。 反应结 束 后 ， 进行水洗、 醇洗 ， 以彻 底 洗 去 残 留 在溶 液
纯 ＹＡＧ相 ； 溶 胶一 凝 胶法要 醇盐作原料 ， 生 产 成 本 较
采用 日本 Ｒｉ ｇ ａ ｋ ｕ公 司 Ｄ ／ ｍａ ｘ ２ ５ ０ ０ Ｖ 型 Ｘ 射 线
衍射仪 对 不 同热 处 理 温 度 下 得 到 的 粉 末 进 行 物 相 分
析； 用 日本 Ｊ ＥＯ Ｌ公 司 Ｊ Ｅ Ｍ一 ２ ０ １ ０ Ｅ Ｘ 型透 射 电镜 观 察
ＤＯＩ ： １ ０ ． ３ ９ ６ ９ ／ ｉ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ － ９ ７ ３ １ ． ２ ０ １ ３ ． １ ２ ． ０ ３ ３
１ 引 言
掺 钕钇 铝石 榴石 （ Ｎｄ： ＹＡＧ）多 晶透 明陶 瓷 与单 晶材料 相 比， 在 光学 性能 方 面几乎 一致 ， 然 而其 化 学稳
讨 了 均 相 沉 淀 法 制 备 Ｎｄ ：ＹＡＧ 纳 米 粉 末 的 反 应 机
YAG晶体(掺钕钇铝石榴石
Text
Add Your Text
Add Your Text
Add Your Text
Diagram
1
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.
Diagram
Title
Add your text
Title
Add your text
Title
Add your text
Title
Add your text
Diagram
Text Text Text
Text
Concept
2
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.
3
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.
Diagram
Add your text
Your Slogan here
Add your text Add your text Add your text Add your text
Text Text
Add Your Text
Diagram
Add Your Text
Add Your Text
Add Your Text
Add Your Text
Add Your Text
掺杂钇铝石榴石荧光粉及其荧光特性
Ｔ ｂ０ ｇ ≥ ｇ ＼ Ｕ ∽ 凸
温度／℃
图２ Ｙ２．９ｃ眦１Ａ１５０１２前驱体的Ⅸ吲１Ｂ曲线
酬１Ｇ Ｈ舀２
ｔ憎ｃ咚ｏｆ ＹＩ ９Ｃ饥ｌ Ａ１５０１２ ｐｒｅｃｕｒ∞ｒ
ｃｏｎｃｅｎｔｒａｔｉｏｎ ｏｎ ｔｈｅ ｌｕｍｉｎｅｓｃｅｎｃｅ ｏｆ ｔｈｅ ａｒｐｒｅｐａｒｅｄ ｐｏｗｄｅｒｓ ｗａｓ ｓｔｕｄｉｅｄ Ｔｈｅ ｎａｎｏｃｒｙｓｔａｌｌｉｎｅ，ｐｈａｓｅ．ｐｕｒｅ ａｎｄ
ｃｕｂｉｃ ＹＡＧ：Ｃｅ ｐｈｏｓｐｈｏｒ ｐｏｗｄｅｒｓ ａｒｅ ｏｂｔａｉｎｅｄ ａｆｔｅｒ ｔｈｅ ｐｒｅｃｉｐｉｔａｔｅｓ ｓｉｎｔｅｒｅｄ ａｔ １ ＯＯＯ℃ｆｏｒ ２ ｈ．Ｆｏｌｌｏｗｉｎｇ ｔｈｅ
ｉｎｃｒｅａｓｅ ｏｆ Ｃｅ ｃｏｎｃｅｎｔｒａｔｉｏｎ，ｔｈｅ ｅＩｌｌｉｓｓｉｏｎ ｓｐｅｃｔｒａ ｓｈｏｗｓ ａ ｒｅｄ ｓｈｉｆｔ ｗｈｉｌｅ ｔｈｅ ｅｘｃｉｔａｔｉｏｎ ｓｐｅｃｔｒａ ｎｏｔ ｃｈａｎｇｅ
ｙｔｔ一岫ａｌ幽ｕｍ Ｋｅｙ ｗｏｒｄｓ：Ｃｏ＿ｐｒｅｃｉｐｉｔａｔｉｏｎ ｒｒｌｅｔｈｏｄ；Ｃｅ＿ｄｏｐｅｄ
粉体，由于是在液相中制备前驱体，各组分的含量可 精确控制，反应组分可以在分子水平上｝昆合均匀， 降低了烧结温度，缩短了烧结时间，烧结后得到荧光 粉不用研磨即可使用。但是，其中一些方法也都存 在缺点，如水热合成法需要高压设备、产量低；溶胶一 凝胶法需要昂贵的原材料、成本高。沉淀法与其他 化学方法相比，其优点在于成本低廉、设备简单及易 于大规模生产。因此，作者使用共沉淀的方法，用 Ａ１（Ｎ０３）。、Ｙ（Ｎ０３）。和Ｃｅ（Ｎ０３）。为母盐，采用 ＮＨ。ＨＣ０３和ＮＨ。·ＨｚＯ复合沉淀剂，制备了不同 浓度铈掺杂的ＹＡＧ：Ｃｅ纳米粉体，并对其荧光性 能进行了探讨。
掺钕钇铝石榴石激光性质
18:36
Nd:YAG能级结构图
3
Nd:YAG的主要室温跃迁
相对连续工作阈值是与1.064μm波长比较得出的。
18:36
4
Nd:YAG的吸收光谱 (300K)
对激光有贡献的主要吸收带有五条，其中心波长和所对应的能级跃迁为 :
~0.53μm4I9/2→4G7/2+2G9/2 ~0.58μm4I9/2→4G5/2+2G7/2 ~0.75μm4I9/2→4F7/2+4S3/2 ~0.81μm4I9/2→4F5/2+2H9/2 ~0.87μm4I9/2→4F3/2
18:36
11
18:36
2
Nd:YAG能级结构
4F3/2为亚稳能级（激光上能级）。 4I13/2 、4I11/2和4I9/2都可作为激光下能级，4I9/2 为Nd:YAG的基态。当以4I11/2和4I13/2作激光下能级时，Nd:YAG为四能级系统， 若以4I9/2作激光下能级时：则Nd:YAG为三能级系统 。
✓ 既能做成中小功率和微片激光器，又能做成千瓦级高功率 固体激光加工机。
18:36
10
Nd:YAG制备
将一定比例的Al2O3，Y2O3和Nd2O3熔化结晶而成 。制 备Nd:YAG晶体的主要方法是提拉法，按加热方法的不同分 为电阻加热和高频感应加热两种 。
Nd3+在YAG中的分凝系数为0.2，限制了Nd:YAG的生 长 速 度 。 对 Φ40mm 以 上 的 晶 体 ， 生 长 速 度 为 0.5~0.7mm·h-1
Nd:YAG 的组成和结构
掺钕钇铝石榴石（Nd3+:Y3Al5O12）常简写为Nd:YAG，是在作 为基质的钇铝石石榴石Y3Al5O12晶体中的部分Y3+被激活离子Nd3+取 代而形成的，Nd3+的含量约为1at%(原子百分比)，呈淡紫色。
掺Nd钇铝石榴石激光材料
性能测 试手段 场发射 扫描电 镜
透射电镜 和高分辨 透射电镜
热重-差 热分析
电子探 针
分析共 沉淀法 合成前 驱体的 分解过 程。
分析前驱体 和经过不同 温度煅烧后 所获得的纳 米粉体以及 各种氧化物 原料的颗粒 形貌与分布。
观测到 样品晶 界形貌 和晶界 尺寸以 及衍射 花样并 标定。
晶体 形貌 与颗 粒尺 寸分 析
杂质来源主要包括：（一）实验原料本身所包含以及
实验操作过程所带入杂质；（二）实验过程所用烧结 助剂、添加剂以及稀土离子掺杂均被视为杂质引入。
多晶陶瓷中晶粒取向是随机分布，当光通过材料内部， 光从一个晶粒进入相邻的另一个晶粒，如果晶粒间存 在双折射或者有晶间相存在，将对光产生界面反射和 折射，降低材料的光学透过率。
钇铝石榴石（������3������������5������12） 属立方晶系，其晶格 常数为������0=1.2002nm 它的分子式结构又 可写成������3������4(������������4)3， 其结构模型见图
Nd:YAG激光器是目前最常用的一类固体激光器，掺钕 钇铝石榴石的参量特别有利于激光作用的产生，YAG 基质硬度高、光学质量好、热导率高；YAG的立方结 构也有利于产生窄的荧光谱线，从而实现高增益,低阈 值的激光运转。 由于受到杂质分凝系数及尺寸的限制, 输出功率小, 发光 效率低, 从而妨碍了单晶的应用。近年来将N d: YAG 做成透明的多晶陶瓷, 逐步克服了这方面的缺点。
2005 年,达信系统公司的研究人员研制的N d: YAG 激
光器获得了创纪录的5 kW 功率输出, 持续工作时间达 到10 s，目前,美国已经开发出激光输出功率更高的固 体激光器。 材料的制备工艺也有较大的进步。D.Hreniak 等报道 了采用低温高压( LT HP) 法制备掺Nd( 原子分数4%) 的Nd: YAG 透明所和山东大学研究的有关 材料已经获得了激光输出上海硅酸盐研究所透明Nd: YAG 陶瓷的输出功率达到了10 W, 这是我国目前见诸 报道的最高水平,
掺钕钇铝石榴石透明陶瓷的微观结构和制备
中文译文掺钕钇铝石榴石透明陶瓷的微观结构和制备摘要掺钕钇铝石榴石透明陶瓷具有不同的微观结构，是通过高纯度的固态粉末反应制备的。
实验已经证实了晶粒尺寸和晶界对制备的掺钕钇铝石榴石透明陶瓷透过率的影响。
我们的研究结果证实，掺钕钇铝石榴石陶瓷的光学散射损失主要是由于孔隙的存在。
晶粒尺寸不影响透过率，有相同组成的晶界对于掺钕钇铝石榴石透明陶瓷整体的透射率影响很小。
关键词:掺钕钇铝石榴石透明陶瓷；粒度；晶粒阶段；晶体孔隙。
1、介绍最近，由于透明陶瓷在固体激光，医疗器械和光电设备中的重要应用，透明陶瓷的研究已经引起了相当大的关注。
随着透明陶瓷在激光方面获得主体结构的应用，科学家对掺钕钇铝石榴石透明陶瓷进行了深入的研究。
掺钕钇铝石榴石单晶具有高断裂强度、良好的化学稳定性，良好的热和光学性质。
它被广泛用作固体激光器增益主机。
无论如何，生产单晶掺钕钇铝石榴石的缺点是：它不仅需要很长时间才能生长晶体，而且其尺寸也很难长大。
掺钕钇铝石榴石透明陶瓷生产中并没有这些缺点。
此外，在制备复合陶瓷中，由于先进的陶瓷制造技术使得多功能激光的发展成为可能。
到目前为止各种透明掺钕钇铝石榴石陶瓷制作技术和程序已被报导。
在1980年代,DeWith和VanDijk,和Seketa et al.被报导正致力于制造掺钕钇铝石榴石透明陶瓷，尽管当时只是半透明陶瓷。
1995年,Ikesue et al.首先展示了透明的Nd:YAG在激光应用中的陶瓷。
在2000年代早期et al. 使用粉末沉淀制造大量的Nd:YAG陶瓷棒,实现了高效和高功率激光发射器。
人们普遍认为，为了获得透明陶瓷，纯相、大晶粒尺寸和一些孔隙是制备透明陶瓷的关键要求。
然而，最近A. Ikesue等研究了光学散射Nd:YAG透明陶瓷。
他们发现光散射是完全由孔隙造成。
陶瓷晶界的存在与光学散射没有关系。
在这片文章中拥有不同显微结构的掺钕钇铝石榴石透明陶瓷是由高纯度的氧化铝、Y2O3和稀土氧化物粉末作为起始原料通过固态烧结的方法制备的。
