曙一区改性水泥大剂量封堵底水技术
118２０１２年第１２期底水发育的油藏在开采过程中由于底水锥进导致油井出水是制约该类油藏有效开发的难题之一。
典型稀油区块如曙古１、曙古３２油藏；稠油区块如曙一区稠油古潜山、杜７０块。
尤其是曙一区馆陶稠油区块，由于边部底水上窜，致使该块东北部的油井第一轮注气便高含水，严重影响了油井的正常生产。
该区块主要分布在杜８４中部，油层南北向主要分布在３４排和２８排之间，东西向在曙１－３１－１５４和曙１－３１－３４之间。
油层平面上由中部向四周减薄，纵向上主要分布在馆陶组地层下部，含油段集中，呈块状分布，整个油层西宽东窄，西厚东薄，整个油层被水包围，油层底部有底水发育。
该区块东部是大孔隙高渗透油层，含油饱和度高。
第一批投产的２５口馆陶新井中，有１２口井在第一吞吐周期即高含水，平均含水高达９０％，主要表现为：油井含水反复波动，且波动幅度较大，典型井如杜８４－３４－１７４、杜８４－３４－１７６井。
随着时间的延续，含水逐渐上升，典型井如杜８４－３６－１７０。
通过水分析资料，第一周期采出水的矿化度与同周期所取锅炉水矿化度差异较大，可见油层出水主要为地层水。
针对上述问题提出的改性水泥浆封堵底水工艺技术，自制改性水泥浆堵剂，在馆陶稠油井上封堵底水取得成功，收到了良好的堵水效果。
常规有机堵剂因其耐温性较差，难以在高温井上使用，特种耐高温堵剂因其成本较高，又难以大剂量使用。
为解决曙一区底水锥进问题，我们尝试直接采用普通水泥浆进行封堵，效果不理想。
分析原因主要有：①馆陶油层胶质疏松，经１￣２轮吞吐后，原始地层物性发生很大变化，近井地带严重亏空，甚至发生大的溶洞，注入泥浆顺大孔道严重流失；②初期回采水比率低，前两周平均回采水比率只有２５％，近井地带含大量冷凝水，注入油层的灰浆前缘被冷凝水稀释导致固结强度降低；③封堵半径小导致有效期短；④普通水泥浆密度越大，粘度越大，初凝时间也越短，现场施工难度大，极易造成井下事故。
为此我们从两方面入手，通过改变水泥性能和现场施工工艺来解决上述问题。
在水泥中加入粒径较大的生石灰，在其水化膨胀时形成体膨性质的凝聚结构，起到架桥和暂堵的作用，防止注入灰浆流失；在水泥中加入石棉，起到封堵大孔道的作用；对于漏失特别严重的井，施工前挤入暂堵剂。
另外，在水泥中加入缓凝、降滤失、消泡剂等添加剂，改变了水泥的流变性，不仅使现场施工变得安全可靠，而且可加大水泥用量，从而增大封堵半径，提高措施效果。
堵剂主要由油井水泥、３８．５￣１５０μｍ生石灰、７６￣４５０μｍ石棉、各种添加剂及水组成。
（１）按照不同配比配置的堵水剂，置于密闭钢筒，在２５０℃下恒温３６ｈ后取出冷却至室温，采用ＧＢ１３４６－７７标准测定堵水剂的凝固情况与强度。
（２）按照筛选好的配方，采用８－２５－１０型高温高压稠化仪，在５０℃和４０ＭＰａ条件下，测定堵水剂的稠化时间。
（３）利用氦气孔隙度仪测试孔隙度。
（４）用抗压计测定堵水剂凝固后的抗压强度。
（１）原材料粒度的选择。
颗粒型堵剂的粒径大小对其堵水效果的影响很大。
粒径过大时颗粒不能进入油层，粒径过小时不能起到堵塞作用。
研究表明，粒径直径为１／３￣１／９时，可产生较好的堵塞效果。
据此理论我们选用了３０￣５０μｍ的油井水泥主体，并加入３８．５￣１５０μｍ生石灰及部分７６￣４５０μｍ石棉以用来堵塞大孔道。
（２）石灰含量的影响。
试验结果（见表１）表明，随着石灰用量的减少，堵水剂强度增加。
这主要是随着石灰用量的减少，体系水化反应生成的胶结物—水化硅酸钙、水化铝酸钙和水化铁酸钙数量增（３）添加剂的影响。
ＴＺ－１添加剂主要由降失水剂、缓蚀剂、消泡剂等组成。
对堵水剂性能的影响如下所示。
Ａ、降失水剂。
在常温常压下，改变配方中降失水剂的种类和用量，采用２ＮＳ８５型中压泥浆是水量测定仪所配堵水剂的失水量，并测定其下沉速度，结果见表２。
由于降失水剂都是有机高分子材料，高分子材料在水中的增粘效应不同，产生的效果也就不同。
尽管ＣＢ－Ｋ效果较好，但是造价高，所以选用ＨＯ－Ｔ或者增粘Ｔ作为堵水剂中的降失水剂。
Ｂ、在常温常压下，改变配方中缓凝剂的种类和数量，考察期凝固时间，实验结果见表３。
实验结果表明，ＺＲ缓凝剂的缓凝效果比ＨＲ－Ａ好，一是用量少，二是缓凝效果明显。
（４）温度对初凝时间的影响。
采用推荐配方，在静态下考察温度对初凝时间的影响，实验结果见表４。
实验结果表明，堵水剂的初凝时间随着温度升高而缩短。
这是由于温度升高，水泥熟料矿物离子水花的活化能增强，使水化速度加快所致。
（１）稠化时间。
用８－２５－１０型高温高压稠化仪，在１２０℃和４０￣５０Ｍｐａ的条件下，分别测得推荐配方中不加缓凝剂的稠化时间为１５０ｍｉｎ，在加入１ｇ缓凝剂Ｚ后的稠化时间大于４８０ｍｉｎ。
实验结果表明，堵水剂稠化后具有低渗透砂岩的性１改性水泥浆堵剂的研制１．１堵剂的配方１．２实验步骤１．３实验结果及分析１．４动态及岩心实验（转１２２页）表１石灰含量的影响表２降失水剂的影响表３缓凝剂的影响表４温度对初凝时间的影响曙一区改性水泥大剂量封堵底水技术丁振武长江大学研究生学院４３４０２３湖北荆州；辽河油田曙光工程技术处摘要关键词本文针对辽河油田曙一区底水锥进，水淹比较严重，油井含水上升速度快等问题，采用室内试验的方法确定了改性水泥大剂量封堵底水的技术配方，并检测了其强度和影响因素。
经现场应用表明：该技术能成功解决底水锥进的问题，在曙一区取得了良好的效果。
改性水泥堵水底水锥进良好效果技术创新内江科技122２０１２年第１２期技术创新２所示。
偏心磨鞋由于水槽位置不对称，磨鞋在转动的过程中，可以迫使尖顶形状的鱼顶偏移，有效地解决呈尖顶形状的鱼顶磨铣问题。
（３）磨铣进度极其缓慢，每小时进尺不超过２０ｃｍ时，磨铣时间不宜超过１２小时。
因为在磨铣进度缓慢的情况下，钻杆在套管内受摩擦的点不易发生变化，长时间磨铣，钻杆在一个点受套管内壁的摩擦，可能发生钻杆被磨断的事故发生。
在射孔井段内，磨铣不宜超过８小时。
上面说过，处理水泥固结油管事故井，一般采用外径Ｄ１１４ｍｍ、内径Ｄ９５ｍｍ、底部铺焊钨钢的套铣筒，钨钢的高度一般在３０ｍｍ。
这样，套铣筒底部就是一个高３０ｍｍ、壁厚为９．５ｍｍ的钨钢环，这种结构也就决定了套铣头的钨钢强度较差，所以套铣的时候掌握套铣要领，采用正确的参数，就显得尤为重要。
（１）套铣参数。
套铣水泥环的要领和磨铣类似，钻杆在２００根以内，套铣参数采用发动机转速每分钟６００转、变速箱档位为５档，这时转盘的转速约为每分钟５０～６０转。
钻杆超过２００根时，磨铣参数采用发动机转速每分钟６００转、变速箱档位为４档，这时转盘的转速约为每分钟４０转。
（２）油管在井内的状况。
当油管在井内居中时，这时套铣物为水泥，加压１０～２０ＫＮ，钻压很快就会降至０～５ＫＮ，套铣进尺比较快，大约１小时就能套出一根油管。
当油管轻微不居中时，套铣过程中油管的边缘就要被磨去一点，这时套铣进尺比较慢，大约３～４小时能套出一根油管。
当油管严重不居中时，套铣过程中，油管不可避免地要被套铣筒切开，这是处理水泥固结油管井最难的问题。
油管被套铣筒切开，套铣筒在被切开的油管之间旋转，套铣筒还要继续切油管，大大增加了套铣筒旋转的阻力，这种情况反映到地面上，就是套铣进尺缓慢，转盘反转加剧。
（３）当油管在井内居中时，套铣进尺比较快，这时一定要准确掌握进尺数据，事先确认母锥接触鱼顶时方钻杆的位置。
当鱼顶接近套铣筒上部的母锥时，随着套铣的继续，母锥随时可能接触鱼顶，操作人要用心观察转盘转速的变化，并要有专人密切注意泵压的变化。
只要泵压开始上升，说明母锥接触到了鱼顶，这时操作者要按照造扣、倒扣的操作要领来操作，直至倒扣成功。
鱼顶接触母锥后，如果鱼顶略有损坏，泵压可能也没有变化，但套铣进尺变慢，转盘转速降低，这时在确认鱼顶位置和套铣进尺的基础上，也应该按造扣、倒扣来操作。
（４）油管严重不居中时应特别注意的问题。
油管严重不居中时，一方面套铣头钨钢要继续切油管，另一方面套铣筒还要在切开的油管之间旋转，这两种阻力导致转盘带动钻具所需的扭矩加大，转盘转速降低，转盘的反转也随之加大，这时候决不能以加大发动机油门、提高发动机转速的方式来提高转盘转速。
采用发动机转速每分钟６００转、变速箱档位为５档或４档的参数来驱动转盘，也就限制了转盘的扭矩，从而保护了井下钻具不被卡死，还可以保护套铣头钨钢正常磨损，而不被机械地损坏。
如果加大发动机油门、提高转盘的转速，轻者造成套铣头钨钢被机械地损坏，使套铣头上的钨钢成块状脱落，严重阻碍继续套铣，并能将套铣筒划伤；重者能将套铣筒卡死，造成事故更加复杂化。
有的队在处理水泥固结油管井时，对油管在井内不居中认识不足，片面地认为套铣水泥很简单。
当遇到跳钻、蹩钻、套铣进尺慢的现象时，不能客观冷静地分析井内的情况，为了加快进尺，一味地采取加大油门的办法，来提高转盘的转速，这样操作结果只能导致套铣头钨钢被机械地损坏而脱落，脱落的钨钢往往呈块状残留在井内，反而更加大了处理的难度。
当油管被套铣筒切开时，油管皮有时会在套铣筒内卷曲，提钻时被套铣筒带出。
这时井内还会有残留的油管皮，可采用厚壁套铣头，即外径１１６ｍｍ或１１８ｍｍ、内径９２ｍｍ的套铣头来处理，这样可以有效地清理井内残存的油管皮。
另外，油管严重不居中，在套铣过程中，应大排量进行循环洗井，并经常上提、下放钻具，这样可以将较小的油管皮冲洗到正循环捞篮内，提钻时可以带出来，从而减少和避免由小块的油管皮造成的卡钻、蹩钻现象。
由于每口井的具体井况不同，我们应根据相应的井况来灵活变通处理方案，提高处理成功率，具体施工时可能出现更为复杂的情况，有待于进一步研究和探讨。
图２２．２套铣时容易产生的问题及处理办法３结语作者简介王应新（１９７０－），高级工程师，毕业于胜利石油学校采油工程专业，现在东辛采油厂特种项目部从事油井作业管理工作。
（收稿日期：２０１２－１１－０６）（接１１８页）质。
室内试验的岩心较地下所取岩心渗透率高，这是压力不同而造成的。
（２）凝固强度。
对室内试验的岩心采用抗压计测定其抗压强实验结果表明，随着堵水剂尺寸的增加，岩心的抗压强度降低，这是由于用较小粒径的堵水剂支撑的岩心更致密，因此具有更强的抗压强度。
但是两种粒径的抗压强度均超过５Ｍｐａ，满足一般非选择性堵水的需求。
曙１－４４－０４１井生产井段８３０ｍ至８６０．７ｍ，８７６．３ｍ至９０４．２ｍ，２００９年日产液１０ｍ，日产油１．５吨，井口油样含水率９２％，经分析是底部油层被锥进的底水所淹。
２０１０年４月２０对其实施改性水泥大剂量封堵底水措施，主采上部射孔井段。
施工后２４小时对底部油层试压１８ＭＰａ，稳压３０分钟压力不降，说明堵水成功。
下生产管柱采油，经采样分析井口含水率降至７４．３％，堵水成功。
高温低渗水淹井堵水封窜剂性能评价
高温低渗水淹井堵水封窜剂性能评价陈渊;高申领;温栋良;房晓伟;孙玉青【摘要】针对高温低渗水淹井储层物性差、井温高、常出现堵水封窜施工挤注困难和安全风险高的技术难题,研制出注入性良好的耐高温堵水封窜剂.该堵剂浆体的黏度小于20 mPa·s,突破压力梯度大于1.5 MPa/cm,颗粒微细均匀,浆体流变性好,析水少,可泵时间可据井况调整,更易挤注到低渗和窜槽部位的微孔隙,施工安全性好,措施成功率高,且具有耐高温高盐的特性.该堵剂已在现场应用20多井次,有效率100％,增油降水效果显著,为高温低渗水淹井的堵水封窜提供了有效的技术方法.【期刊名称】《精细石油化工进展》【年(卷),期】2016(017)002【总页数】4页(P34-37)【关键词】高温低渗水淹井;堵水封窜剂;增油降水【作者】陈渊;高申领;温栋良;房晓伟;孙玉青【作者单位】中国石化河南油田分公司石油工程技术研究院,河南南阳473132;中国石化河南油田分公司石油工程技术研究院,河南南阳473132;中国石化河南油田分公司石油工程技术研究院,河南南阳473132;中国石化河南油田分公司石油工程技术研究院,河南南阳473132;中国石化河南油田分公司石油工程技术研究院,河南南阳473132【正文语种】中文化学堵水封窜技术是油田控水稳油的主导技术之一。
随着石油开采技术的进步，国内投入开发的高温低渗油藏愈来愈多，此类油藏普遍埋藏深、温度高、低渗透且储层流体高压、高矿化度[1]。
使用的堵水封窜剂必须满足以下性能要求：1)低渗条件下注入性能好，能够挤注进高含水低渗层或管外窜槽的微缝隙部位，确保堵水封窜效果；2)耐高温、高压和高矿化度，稠化时间可据井况进行调整，确保现场挤注施工安全[2]；3)固化后有足够的强度和较好的耐冲刷性，能够抵御地层流体长期冲刷，承压能力强。
现场常用的超细油井水泥及改性水泥类堵水封窜剂强度较高，但粒径较粗,挤注困难，施工时灰浆大量滞留在井筒内，难以进入高含水低渗层或管外窜槽的微孔隙，常导致封堵失败[3]。
建筑工程施工中的防水防渗施工技术探讨_1

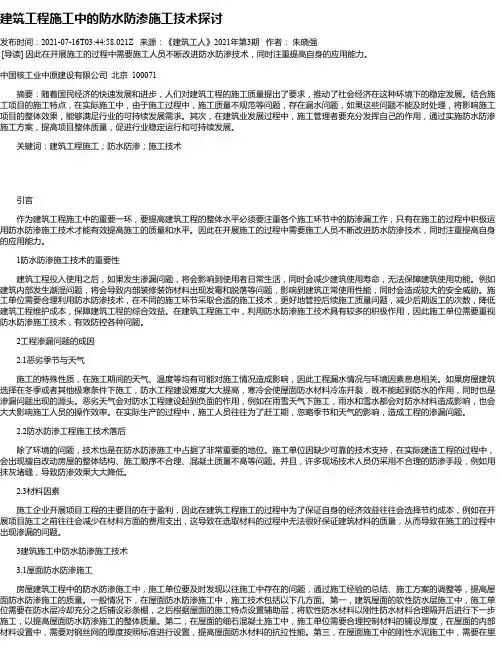

建筑工程施工中的防水防渗施工技术探讨发布时间：2021-07-16T03:44:58.021Z 来源：《建筑工人》2021年第3期作者：朱晓强[导读] 因此在开展施工的过程中需要施工人员不断改进防水防渗技术，同时注重提高自身的应用能力。
中国核工业中原建设有限公司北京 100071摘要：随着国民经济的快速发展和进步，人们对建筑工程的施工质量提出了要求，推动了社会经济在这种环境下的稳定发展。
结合施工项目的施工特点，在实际施工中，由于施工过程中，施工质量不规范等问题，存在漏水问题，如果这些问题不能及时处理，将影响施工项目的整体效果，能够满足行业的可持续发展需求。
其次，在建筑业发展过程中，施工管理者要充分发挥自己的作用，通过实施防水防渗施工方案，提高项目整体质量，促进行业稳定运行和可持续发展。
关键词：建筑工程施工；防水防渗；施工技术引言作为建筑工程施工中的重要一环，要提高建筑工程的整体水平必须要注重各个施工环节中的防渗漏工作，只有在施工的过程中积极运用防水防渗施工技术才能有效提高施工的质量和水平。
因此在开展施工的过程中需要施工人员不断改进防水防渗技术，同时注重提高自身的应用能力。
1防水防渗施工技术的重要性建筑工程投入使用之后，如果发生渗漏问题，将会影响到使用者日常生活，同时会减少建筑使用寿命，无法保障建筑使用功能。
例如建筑内部发生潮湿问题，将会导致内部装修装饰材料出现发霉和脱落等问题，影响到建筑正常使用性能，同时会造成较大的安全威胁。
施工单位需要合理利用防水防渗技术，在不同的施工环节采取合适的施工技术，更好地管控后续施工质量问题，减少后期返工的次数，降低建筑工程维护成本，保障建筑工程的综合效益。
在建筑工程施工中，利用防水防渗施工技术具有较多的积极作用，因此施工单位需要重视防水防渗施工技术，有效防控各种问题。
2工程渗漏问题的成因2.1恶劣季节与天气施工的特殊性质，在施工期间的天气、温度等均有可能对施工情况造成影响，因此工程漏水情况与环境因素息息相关。
辽河油田曙一区杜84块超稠油油藏水平井热采开发技术研究
辽河油田曙一区杜84块超稠油油藏水平井热采开发技术研究于天忠;张建国;叶双江;黄博;周元龙;支印民【摘要】辽河油田曙一区杜84块超稠油油藏原油黏度大,采用直井蒸汽吞吐开采,蒸汽波及半径小,周期产油量低,日产油水平低,产量递减快,井间剩余油得不到有效动用。
通过开展超稠油水平井热采技术研究,对水平井部署方式、吞吐注采参数及提高采收率的SAGD技术进行了分析论证,明确了水平井开采技术能够缓解油田开发层间、层内和平面上的三大矛盾,是一项非常有潜力、有优势的新技术。
水平井吞吐及SAGD技术的应用,使该区块成功地实现了二次开发,油藏开发效果较用直井开发有较大改善。
水平井技术已成为提高区块采收率的有效手段。
%Du 84 block is a super-heavy oil reservoir in the Shu 1 area, Liaohe Oilfield. When developed by the cyclic steam stimulation in vertical well patterns, the smaller drainage radius, lower oil production per period, lower oil rate per day, higher production decline rate and the inefficient displacement of the interwell remaining oil problems have been encountered. According to the study on the thermal recovery technology for horizontal well of super-heave oil reservoir, the deployment way of the horizontal wells, steam stimulation parameters and enhancing oil recovery with SAGD technology were analyzed. The result shows that the horizontal well development technology is a potential and advantageous new technology to relieve the contradictions between interlayer, endostratic and plane. Horizontal well steam stimulation and SAGD technology have more effectiveness than the vertical well, so the use of horizontal well is coming to be an effective method for enhancing oil recovery.【期刊名称】《岩性油气藏》【年(卷),期】2011(023)006【总页数】6页(P114-119)【关键词】稠油油藏;水平井;蒸汽吞吐;部署方式;注采参数优化;辽河油田【作者】于天忠;张建国;叶双江;黄博;周元龙;支印民【作者单位】中国石油大学（北京）石油工程教育部重点实验室;中国石油辽河油田分公司;中国石化集团国际石油勘探开发有限公司;中国石化石油勘探开发研究院;中国石油大学（北京）石油工程教育部重点实验室;中国石油大学（北京）石油工程教育部重点实验室;中国石油辽河油田分公司【正文语种】中文【中图分类】TE3450 引言辽河油田曙一区杜84块超稠油油藏探明含油面积6.2 km2，石油地质储量 3 661×104t，埋深550～1 150 m，属中深层超稠油油藏［1］。
辽河油田曙一区杜84块超稠油油藏水平井热采开发技术研究
油 层 厚度 是影 响 水平 井 产 能 的 一 个 非 常 重 要 的 因素 。此 次研究 对不 同单 层厚 度下 水平井 的蒸汽 吞 吐生产 动 态进行 了模 拟 ， 模拟 的厚度 分别 为 ３ ｍ。
大 幅 度增 加重 力 泄油 面积 ， 在较 低 的油 藏渗 流速 能 度 下 达 到较 高 的 油 井 产 量 ， 于 高 速 开发 ； 平 段 利 水 生 产 压 差较 小 ， 以有 效 防止 底 水 锥 进 ， 减 缓 地 可 并
层 出砂 ； 平井 生 产井 段 长 ， 水 泄油 面 积大 ， 于超 稠 适
收稿 １期 ：０ １ ０ — ５； 回 日期 ：０ １ ０ — ０ ３ ２１－ ５ ０ 修 ２ １－ ７ １
５ｍ，０ｍ，５ｍ，０ｍ，０ｍ 和 ４ １ １ ２ ３ ０ｍ。模 拟 结 果 表 明 。 着厚度 的增加 ， 吐周期 数 增加 ， 产 时 间延 随 吞 生
第２ ３卷 第 ６期
２１ ０ １年 １ ２月
岩
性
油 气
藏
Ｖ １ ３ Ｎｏ６ ０ ． ． ２
Ｄｅ ．２ １ ｃ ０１
ＬＴ Ｉ ＨＯＬ ＯＧＩ Ｓ Ｃ ＲＥ ＥＲＶＯＩ ＲＳ
文章 编 号 ：６ ３ ８ ２ （ ０ １ ０ — １４ ０ １ ７ — ９ ６ ２ １ ） ６ ０ １— ６
摘 要 ： 河 油 田曙 一 区杜 ８ 辽 ４块 超 稠 油 油 藏 原 油 黏 度 大 ， 用 直 井 蒸 汽 吞 吐 开 采 ， 汽 波及 半 径 小 ． 期 采 蒸 周
产 油量低 ， 日产油水 平低ቤተ መጻሕፍቲ ባይዱ， 产量递减 快 ， 井问剩余 油得 不到 有效动 用 。通 过 开展 超稠 油水平 井热 采技 术研
技术 已成为提 高 区块采 收率的有效 手段 关键 词 ： 油油藏 ； 稠 水平 井 ； 蒸汽吞吐 ； 部署 方式 ； 注采参数优 化 ： 河油 田 辽
推广水泥封井新技术提高改水井质量

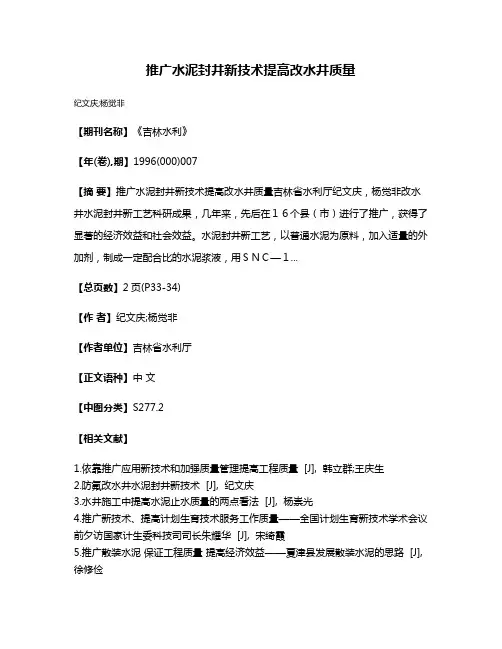

推广水泥封井新技术提高改水井质量
纪文庆;杨觉非
【期刊名称】《吉林水利》
【年(卷),期】1996(000)007
【摘要】推广水泥封井新技术提高改水井质量吉林省水利厅纪文庆，杨觉非改水井水泥封井新工艺科研成果，几年来，先后在１６个县（市）进行了推广，获得了显著的经济效益和社会效益。
水泥封井新工艺，以普通水泥为原料，加入适量的外加剂，制成一定配合比的水泥浆液，用ＳＮＣ—１...
【总页数】2页(P33-34)
【作者】纪文庆;杨觉非
【作者单位】吉林省水利厅
【正文语种】中文
【中图分类】S277.2
【相关文献】
1.依靠推广应用新技术和加强质量管理提高工程质量 [J], 韩立群;王庆生
2.防氟改水井水泥封井新技术 [J], 纪文庆
3.水井施工中提高水泥止水质量的两点看法 [J], 杨崇光
4.推广新技术、提高计划生育技术服务工作质量——全国计划生育新技术学术会议前夕访国家计生委科技司司长朱耀华 [J], 宋绮霞
5.推广散装水泥保证工程质量提高经济效益——夏津县发展散装水泥的思路 [J], 徐修俭
因版权原因，仅展示原文概要，查看原文内容请购买。
曙一区古潜山油藏底水运动规律研究及应用
水 关系 纵 向分 布具 有明显 的分 带性 ， 即水 淹带 、 油水 过渡带 、 含 油带 。 水淹 带裂 缝 系统 和岩块 系统 完全被 水淹 ， 驱 油过程 均结 束。 因此 目前 油藏纵 向上 剩余油 潜 力可 分为两 种分 布形 式 ， 即含 油 带和油 水过渡 带 剩余油 。
应用 技 术
Ｃ ｈｉ ｎ ａ ｓ ｃｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
－ ■Ｉ
曙玉 虎
（ 中油辽 河 油 田分公 司 曙光 采油 厂 辽宁 盘锦 １ ２ ４ １ ０ ９ ）
型 属Ｎａ ＨＣ Ｏ ３ 型。
２底 水 运动 规律 研究 ２ １双 重介 质油藏 底水 运动机 理 裂 缝性 潜 山油藏具 有双 重孔 隙介质 ： 裂 缝系统 和岩 块系统 。 裂 缝系 统包 括 大于 ｌ ０ ｍ的裂缝 和及 与其 连通 的溶洞 ， 即通 常所说 的 大缝大 洞 和 中等 缝洞 。 岩块 系统包 括被裂 缝系 统所切 割 、 由宽度 小于 １ Ｏ ｉ ｎ 的小 裂缝 和与其 相连通 的 溶蚀 孔洞 以及 含有 微 细裂缝 的基质 。 在 单井 范围 内 ， 油 水 关系纵 向分布 具有 明显 的分带 性 ， 从 图ｌ 可 以看 出 ， 两 个油水 界 面可 将油 层 纵向空 间划 分 为， 个油水 关系带 。 Ｉ 区为水 淹带 ， 位 于岩 块系统 油水界 面 以下到 原始油 水界 面的含 水带 。 特 点是裂 缝 系统 和岩 块系统 完 全被 水淹 ， 驱 油过 程均 结束 。 Ｉ Ｉ 区为油水 过渡带 ， 位于 岩块系统 油水界面 以上到裂 缝系 统的动油 水界面 之 间的油水 分布 带 。 特点 是裂缝 系统 和岩 块系 统未完 全被 水淹 ， 驱 油过程 仍在 同时进 行 或裂缝 系 统驱油 过 程结 束而岩 块 系统驱 油过 程 正在进 行 。 Ⅲ区为含 油带 ， 位 于 目前裂缝 系统 的动油 水界 面以上 的含油 带 。 特 点是水 锥 尚未 波 及到 ， 处 于原 始状 态下 的未 动用 区域 。 ２ ２杜 ６ ６ 潜 山底水运 动特 点 杜６ ６ 潜 山油藏 底水 锥进 表 现为 以下两 方 面特征 ： ①动 油水 界 面的 上升 整体 上呈锥 状 推进 。 潜山低部 位井数少 ， 高部位为主 力采油 区， 由于高部位 累积采 出地 下体积较 大， 动油水界 面上升 高度大 ， 而低部位 动油水界 面位置较低 。 这样 ， 油水界 面在开 发过程 中呈锥 状推进 态势 ， 潜 山顶部 油水界 面位置 最高 ， 腰部变 低 ， 边 部最低 。 ②水锥 在近井地 带 形成 一些局 部突起 而不能形成 统一 的油水界 面 ， 呈 波浪 形 分布 ， 邻井之 间形成锥 间带 。 说 明随着油 藏开 发 ， 原始统 一 的油水 界面 形态发生 变化 ， 并不是 整体 统一 抬 升。 分 析主要 原 因是随着原 油采 出 ， 在 近井地 带形成漏 斗形泄 压 区。 底水 沿裂 缝 逐步 水侵 而形 成反 漏斗 形水 锥 ， 邻 井两个 水锥 之 间的 区域形 成锥 间带 。 ３ 余 油分 布方 式及 挖潜 对策
超大容量水池混凝土底板整体施工技术
２ 施工要 点分料薄膜 ， 因为草袋 还起保温作用 ，
养护时间不少于 １ 。 ４ｄ 本工 程 的特 点 是 平 面 面 积 大 、 凝 土 浇 筑 强 度 大 、 设 施 工 减少混凝土 内外 的温度差 ， 混 不 施工过失通 常不会产 生细小 裂缝 ， 是一旦 出现 ， 会是贯 但 就 缝、 钢绞线二次 张拉 。施 工难 点就是 由它的特 点产生 的 ：） １ 面积 底板受地基 约束过大 ， 造成不能 大、 不设施 工缝容易造成 混凝土裂 缝和平 整度控 制困难 ； ） 凝 穿 的大裂 缝。主要有施 工冷缝 ， ２混 底板 土浇筑强度大 ， 混凝土供应 不及 时易造成施 工冷缝 ；） ３ 钢绞线 二 微小滑动而拉裂 。施工冷缝通过施工组织 的协调 可以避免 ，
第３ ６卷 第 １ ３期
・
１２ ・ ３
２０ １０年 ５月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴｌ Ｅ Ⅱ
Ｖｌ ． ６ Ｎｏ １ ０ ３ ．３ １ Ｍａ ２ ０ ｙ． ０１
文 章 编 号 ：０ ９６ ２ （０ ０ １—１ ２０ １０ —８ ５ ２ １ ）３０ ３ ２
三个 方 面考 虑 ：） 混 凝 土 中 掺 加 硅 粉 和粉 煤 灰 ， 加 混 凝 土 中 １在 增
粉料数量 ， 在减少水 泥用量 的情况 下确保合 适 的和易性 ， 这样就
曙一区古潜山高温复合堵水技术研究
时 间／ ｈ １ ２ ２ ４ ７ ３ ６ ７５ ． ４ ８ ８ ７ ２ １ ２
水仍 可锥 进 ， 水淹 上 部 油层 ， 费 了油 藏 下部 资 源 。 浪 因此我们研 制 了一 种新 的高 温复合 型堵剂 用 于古潜 山堵水 。
评价 凝胶性 能 的重要 指标之 一 。先 将样 品在 ３ ０ｏ ０ Ｃ 下恒 温 ２ ０ｈ备用 ， 然后测 量 岩心 的水 相 渗透 率 Ｋａ ， 再沿原 流速 和 流 动 方 向注 入 ２ Ｐ 的 堵 剂 样 品 ， Ｖ 关 闭岩 心两端 阀 门后 静 置 ４ ， 后测 定水 相渗 透 率 ８ｈ 最
暂 堵 水 流 通 道 ， 时 也 堵 住 了 远 井 的 油 流 通 道 ， 底 同 而
４型 电子恒 温水 浴 锅 ； Ｊ ＮＤ 一１型旋 转 粘 度 计 ， 双 试 验方 案 ： 胶 ３ ～ １ ， Ｆ混 天平 。 恒 分
曙 一 区古 潜 山 高 温 复 合 堵 水 技 术 研 究
丁 振 武 ， 国庆 ， 刘 万 祥 ， 富元 ， 王 熊 帆
（ 国石 油 辽 河 油 田公 司 曙 光 工 程技 术处 ， 宁 盘 锦 １４ ０ ） 中 辽 ２ １ ９
摘 要 ： 对 辽 河油 田曙 光 古 潜 山 区 块底 水 锥 进 、 淹 比 较 严 重 、 井 含 水 上 升 速 度 快 等 问 题 ， 用 室 内 试 验 的 方 法 针 水 油 采
确 定 了一 种适 合 注 汽 井 的 高 温复 合 堵 水 配 方 ， 检 测 了其 强 度 和 封 堵 率 等 性 能 。经 现 场 应 用 表 明 ： 技 术 能 成 功 并 该 解 决 以往 注灰 堵 水 的缺 陷 ， 古 潜 山 区块 取 得 了 良好 的 效 果 。 在
复合堵剂在裂缝稠油油藏封堵边底水中的应用
验应用复合堵剂进行裂缝稠油潜 山油藏封堵边底水 ， 取
得 了较好 效果 。
２ 技术机 理
２ ６ 吊脚 桩 ．
（） ２凝胶堵剂＿ ： ２ 高分子聚合 物溶液在一定温度下 ］ 交联成胶后 ， 凝胶体系强度增加， 封堵高渗透层 ； 随着注 汽 时 问的延 长 ， 胶 体 系逐 渐 水 化 ， 凝 释放 出的 高 温表 面 活性剂及氮气在蒸汽及蒸汽冷凝水作用下， 形成良好的 泡沫体 ， 因在地层 中的“ 贾敏效应” 而形成二次调剖作 用， 控制 、 变蒸 汽走 向 ； 改 一般 在 ２ ３ 期 内 ， 胶 体系 ～ 周 凝 能逐 渐水 化 降解 ， 对地 层 污染 性小 。
（） 粒 型 堵 剂 油 溶 率 ： 温 下 ≥ ４ ， 温 后 ２颗 常 ０ 耐
（ ８ ℃ ，４ ） ３ ； ２０ ２ｈ≥ ０
（ ） 粒型堵 剂封 堵率 （８ ℃ ，４ ） ≥ ９ ； ３颗 ２ ０ ２ｈ ： ５ （ ） 胶型堵 剂成 胶粘 度 （ Ｏ ： ２ ×１ ａ・ ４凝 ５ ℃） ≥ ０ ０ ＭＰ
（ ）分析 原 因 ： 外 水 压 力 比孔 内大 ， 壁 松 散 ， １ 孔 孔 使
（）分析 原 因 ： 孔 后 泥 浆 比重 过 低 ， 壁 坍 塌 或 大量 流砂 涌塞孔 。 １ 清 孔 孔底 涌进 泥砂 ， 或未立 即灌 注 混 凝 土 ， 清渣 未 净 ， 留沉 残 （）处理 方 法 ； 砂 严 重 时 ， 抛 入 碎 砖 石 ， 土 、 ２ 流 可 粘
复 一定 的油 层渗 透率 。
速度较快 ， 断块综 合含 水 由 ｌ９ ９５年 的 ６ ， 升 到 ９ 上 ２０ 年的 ９ ． ， ０２ ２ ６ 含水 上升率为 ２ ３ ５ ． 。年产油 量从 ９ ／ １９ 的 ｌ ×１ 以 每 年 ２ ｌ 的速 度 下 降 ，０ ２ ９５年 ５ ０ｔ × ｏｔ ２０ 年年产油仅 ４３ ×１ 。近两年通过化学堵水 、 ． ８ ０ｔ 侧钻等 措施 的实施， 油藏综合含水有所下 降。２０ 年， ０ ５ 现场试
建筑工程基坑施工中的地下水处理 王欣1
建筑工程基坑施工中的地下水处理王欣1发表时间：2019-04-24T15:35:10.220Z 来源：《基层建设》2019年第2期作者：王欣1 王耀翔2[导读] 摘要：随着经济的发展，人们对建筑量的需求越来越大，对建筑质量、基坑基础的要求也不断提升，基坑可以在原有工程上进行深化改造，而基坑施工中的地下水处理是极具挑战性的，是施工操作过程中难度较大的部分，处理不当可能导致基地土体位移和沉降，威胁附近建筑物、道路和管线的安全，造成重大的损失，从而影响其他各项工程的开展。
1.山西工程职业技术学院山西太原 030009；2.中核新能核工业工程有限责任公司山西太原 030012摘要：随着经济的发展，人们对建筑量的需求越来越大，对建筑质量、基坑基础的要求也不断提升，基坑可以在原有工程上进行深化改造，而基坑施工中的地下水处理是极具挑战性的，是施工操作过程中难度较大的部分，处理不当可能导致基地土体位移和沉降，威胁附近建筑物、道路和管线的安全，造成重大的损失，从而影响其他各项工程的开展。
关键词：建筑工程；基坑施工；地下水处理引言近年来，经济快速发展，城镇化率不断增高，大中城市的规模不断提升，高层建筑随处可见，为了更好的利用地下空间，地下构筑物基坑工程日益增多，随之而来的基坑安全就显得尤为重要。
在高水位地区首先就需考虑地下水的控制，以保证地下工程正常施工，控制和减少对工程环境的影响。
1地下水在建筑工程中的危害一方面，地下水会导致软土基坑的沉降，基坑沉降通常有三种原因，可能是基坑太大导致变形，进一步的致使了支护结构的变形，从而催生了基坑的变形；可能是基坑底部的隆起，导致建筑工程周围的地层产生了侧向的移动；还可能是两侧压力差导致的围护结构产生水平的移动。
由以上论述我们可以看到，地下水对基坑沉降有很大的影响，地下水会让坑底的土体隆起，所以坑底的围护结构就会移动，从而导致基坑形变，进而引发了基坑周围地层的移动。
基坑开挖面下面的土体在有地下水的情况下，应力差变大，应力场状态产生变换，使得基坑形变。
