构造地质学松岭峪地区综合报告材料
综合实验1
第五章 构造发展史 先按构造层划分构造发展阶段或构造幕，然后按构 造发展阶段（如表2，加里东旋回、华力西－印支旋回等），将构造地质 事件列成序列。简述各构造阶段(幕)的构造活动特点，如构造运动性质、 构造作用方式和方向、构造作用强度，以及相应的岩浆活动（即将全区 地层岩相、岩浆岩、接触关系、构造（包括褶皱和断层）的形成和发展、 构造应力场及其强度全部串联起来描述） 。如果资料丰富，可对岩相古 地理予以描绘。为了形象地说明构造特点和规律，可以绘制一些小型插 图，如剖面图、联合剖面图和立体图等。
第三章 构造 本章是文字报告的重点。首先概括区内构造 的总体特征，如以何种构造（褶皱或断裂构造）为主，构造 线方向，构造单元及其划分,总之要简明扼要概括出总体的构 造轮廓。然后按褶皱和断裂构造逐一叙述。 一、褶皱 褶皱构造先总体介绍本褶皱构造特征，然后进 行单个褶皱的描述。描述内容主要有：褶皱名称、展布位置 （地理位置和构造部位）、轴迹（延伸）方向、组成（核部 和翼部地层）、两翼和轴面及其枢纽产状、褶皱性质、与后 期的构造关系、形成时代副，并附松岭峪地区褶皱构造明细 表（表1）：
3、褶皱 以构造（旋回）层或构造幕为主线，由老到新研究各个 构造层内的褶皱构造发育特征。从单个褶皱形态到褶皱组合形态 特征、褶皱三维空间展布规律、褶皱与断层和岩浆岩体之间的关 系以及褶皱形成的时代。 4、断层 首先分析对全区构造有控制性的大型断裂构造，按断裂 规模、方向、性质及其与褶皱之间的关系进行分组，分析断层的 特征、性质、形成时代、断层与侵入岩体及褶皱的关系。 5、侵入岩岩体 分析侵入岩岩体在平面及空间上的形态特征，及 其与断裂和褶皱的关系，形成时代等。 6、构造发展史 由老至新，按构造旋回（构造层）或构造演化阶 段，分析、重溯该区构造发展史。在分析构造发展史时，要紧紧 抓住地层和角度不整合关系等划分构造阶段或构造幕；要分清哪 些构造阶段是主导的奠基性的，哪些阶段是次要的调整性的；根 据各种构造形态、方位和强度以及相互关系，分析各个阶段各期 构造作用的方式和方向；根据地层的岩性、厚度等资料，结合区 域构造，适当分析并恢复各个地质历史时期的古地理面貌和地壳 运动变化。
松岭峪地质构造综合实习报告

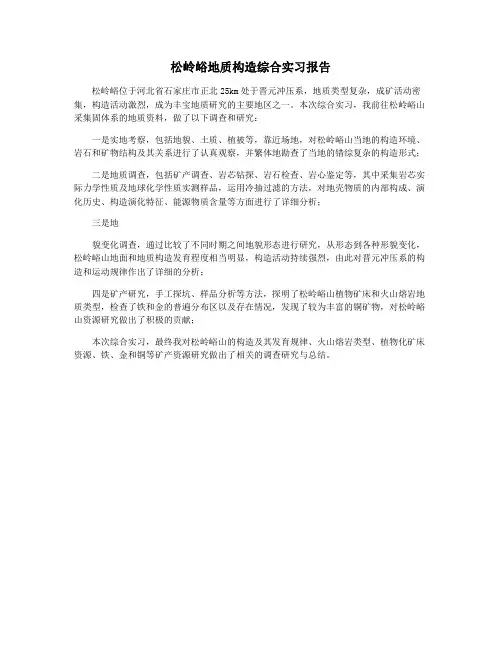

松岭峪地质构造综合实习报告
松岭峪位于河北省石家庄市正北25km处于晋元冲压系，地质类型复杂，成矿活动密集，构造活动激烈，成为丰宝地质研究的主要地区之一。
本次综合实习，我前往松岭峪山采集固体系的地质资料，做了以下调查和研究：
一是实地考察，包括地貌、土质、植被等，靠近场地，对松岭峪山当地的构造环境、岩石和矿物结构及其关系进行了认真观察，并繁体地勘查了当地的错综复杂的构造形式；
二是地质调查，包括矿产调查、岩芯钻探、岩石检查、岩心鉴定等，其中采集岩芯实际力学性质及地球化学性质实测样品，运用冷抽过滤的方法，对地壳物质的内部构成、演化历史、构造演化特征、能源物质含量等方面进行了详细分析；
三是地
貌变化调查，通过比较了不同时期之间地貌形态进行研究，从形态到各种形貌变化，松岭峪山地面和地质构造发育程度相当明显，构造活动持续强烈，由此对晋元冲压系的构造和运动规律作出了详细的分析；
四是矿产研究，手工探坑、样品分析等方法，探明了松岭峪山植物矿床和火山熔岩地质类型，检查了铁和金的普遍分布区以及存在情况，发现了较为丰富的铜矿物，对松岭峪山资源研究做出了积极的贡献；
本次综合实习，最终我对松岭峪山的构造及其发育规律、火山熔岩类型、植物化矿床资源、铁、金和铜等矿产资源研究做出了相关的调查研究与总结。
松岭峪地区综合地质报告
松岭峪地区综合地质报告中国地质大学（北京）2020年6月23日目录第一章引言 (2)第二章地层及构造层 (3)第三章岩浆岩及变质岩 (6)第四章构造 (9)第一节震旦纪构造层 (9)第二节早寒武世—早奥陶世构造层 (10)第三节早中泥盆—早三叠世构造层（分三个层） (10)第四节古近纪—新近纪构造层 (11)第五章地质发展史 (12)第六章结束语 (13)参考文献 (14)第一章引言（一）区域地理概况分析主要依据于《松岭峪地质图》。
该地图比例尺为1：100000，该地质图长17.5厘米，实际长度17.5公里，宽12.5厘米，实际长度12.5公里，覆盖实际面积218.75平方公里。
该地区地势总体表现为：呈NW-SE向的山岭与谷地相间排列，香溪河沿线最低，两侧地势逐渐升高。
整体看，地区西高东低，西部以云岭山最高，达1320米，东部以赵村最低，接近600米。
在沿NW-SE方向上。
有条河流贯穿图的西北角至东南角，沿河两边有许多村落分散。
（二）实习目的通过对《松岭峪地质图》的综合读图分析，可以基本了解松岭峪地区的地质概况，包括地貌起伏、构造类型、构造地层形成时期等。
在分析过程中，我们可以进一步明确地质图的概念，了解地质图的图式、规格，温习阅读地质图的基本步骤。
综合分析地质图，需要我们有扎实的地质知识并且可以灵活运用各种所学知识，从而使我们加深对课本所学知识的了解，培养地质兴趣和思考方式。
同时，分析地质图绘制剖面图，特别强调空间想象能力和知识灵活运用能力。
（三）工作量统计第二章地层及构造层松岭峪地区属于山岭地区，地层发育比较齐全，主要出露的地层按地层时代自老至新依次为：上元古界震旦系；早古生界寒武系、奥陶系；晚古生界泥盆系、石炭系；中生界三叠系；新生界古近系、新近系、第四系。
构造层是指由不整合，尤其是角度不整合所分开的上下两套地层，他们各自由有一套不同的沉积建造特征和不同的形态和类型的褶皱、断裂甚至岩浆岩活动、变质作用和成矿作用，它们分别是地壳发展演化历史过程中的特定阶段形成的综合地质体。
灰峪——地质实习报告模版
灰峪、野溪一带河流地质作用和褶皱构造（一）地理位置及交通本路线观察地点为门头沟军庄西北的灰峪、仙人洞、陈各庄一带。
从学校有公路经颐和园、温泉村、寨口、军庄直达灰峪村南。
（二）观察路线军庄T陈家庄T灰峪T仙人洞T返校（三）地质简介灰峪一带地质简况如下：Q第四纪J侏罗纪Ts三叠纪P二叠纪C-P石炭二叠纪0奥鮒纪€寒武纪Pt3新元古界J地庾界线锻整合\不整合接触地层：从新到老出露地层为1.第四系河流沉积物（Q）：沿永泄河谷两岸为砂砾、粘丄。
永左河现款岸低河漫滩阶地，由于人工改造而不淸楚。
2.侏罗系辔髻山组（JX）：出露在灰峪村北，在大牛道山及三家店东香峪大梁的顶部, 为火山角砾岩、集块岩及少数熔岩组成。
本次实习仅能远眺，如果到三家店去，可以在铁路边看到它。
3.三迭系双泉组（Ts）：紫、深灰色含凝灰质砂岩为主。
4.二迭系红庙岭组（P2h）:以石英砂岩、灰红色砂岩为主，在寨口以南路边有少数出露。
5.二迭系上杨家屯组（Pt）：以含炭质粉砂岩和砂岩为主。
底部有含砾砂岩及细砾岩。
6.二迭系中杨家屯组（Plly）：以含炭质粉砂岩、中到细粒砂岩为主，夹煤层（煤层在地面因风化而看不见）。
7.石炭系下杨家屯组（C3y）:砂岩、粉砂岩，砂岩中含黄铁矿结核，夹薄煤层。
8.石炭系淸水漳组（C2q）：很薄，为砂岩、页岩及薄层泥灰岩，泥灰岩内有海生动物（腕足类）长身贝、海百合茎等化石。
9.奥陶系马家沟组（02m）:厚层石灰岩，为灰峪一带烧石灰主要原料。
含头足类及腹足类10.（寒武系及中元古界Z）：以炭酸盐岩为主，本次实习只能远远看到它们。
地质构造：灰峪一带地层走向大体为北东走向，倾向不泄。
有轴向北东的背斜和向斜构造，如灰峪向斜，大将军索一带背斜，野溪箱形向等。
岩浆岩侵入体：本区少，只有一些岩脉和岩床。
（四）观测记录观察点1地点：在军庄以西，永泄河边的陈家庄一野溪附近。
观察项目：从公路上远眺及俯视永立河的河曲和流水地质作用。
内容：（1）观察河谷结构河床，河漫滩（低的、髙的），河流阶地（堆积的、侵蚀的）（2）观察河水主流线及其分布（河床中部、两侧）（3）观察浅水区、深水区以及螺旋流（横向环流）的变化。
松岭峪地质构造综合实习报告
前言通过这次课程设计，使我们对所学地质专业课有一个更深的认识，尤其是《构造地质学》。
通过对《松岭峪地质图》的读图分析后，使我们可以了解松岭峪地区的地质外貌特征，对该地区的地质发展有了初步了解。
为了更好的分析该地区的地质特征，我们可以分别从地层；构造；矿产；地质发展史四个方面进行分析，结合地质图，读图时，我们要先图外后图内，先地形后地质，先地质后构造。
图外有地质图名称、比例尺及图例，图外要从下往上读。
地形主要是看河谷和山地，而地层则可以以岩性、厚度、出露地区、接触关系等方面着手。
构造主要是看褶皱的位置、性质、延伸长度、时代、轴面和断层的落差、两盘时代、性质等，同时也要了解到断层与褶皱、岩浆岩的关系。
使我们学到分析地质图的基本方法。
通过这次课设计，使我们加深对课本所学知识的了解，同时掌握地质图的读图方法。
在读图时，我们灵活运用各种所学知识对其进行分析，这就提高了我们的动手能力，对于实习以及以后的工作中都将会有很大的帮助。
第一章地层松岭峪地区属于山岭地区,地层发育比较齐全,元古界、古生界、中生界和新生界皆有出露。
现有老到新分述如下:一、元古界(Ar)本区元古代地层仅有震旦系。
震旦系(Pt)分布于陈村、任村及杉岭一带,主要为震旦系片岩。
二、古生界(Pz)本区古生代地层有寒武、奥陶﹑泥盆及石炭系,缺失志留和二叠系。
1、寒武系(∈):分布于F2断层附近及王村、刘村之间地区,自下而上分为三统。
分别为下寒武统千枚岩和中上寒武统板岩。
两者为整合接触。
2﹑奥陶系（O）：本区缺失中﹑上奥陶统，仅有下奥陶统。
其分布于毛村北部地区，和寒武系整合接触。
3﹑泥盆系（D）：广泛分布于松岭﹑彩云岭及白玉山附近地区，缺失上泥盆统。
岩性为下泥盆统砾岩和中泥盆统砂岩，和奥陶系角度不整合接触。
4﹑石炭系（C）：广泛分布于本地区，其位于松岭﹑彩云岭及白玉山周围地区，缺失上石炭统。
岩性为下石炭统砂岩和中石炭统砂页岩，和泥盆系整合接触。
三﹑中生界(Mz)本区中生界仅有三叠系,与下伏石炭系角度不整合接触。
构造地质学松岭峪地区综合报告
构造地质学综合实习报告班级：姓名：学号：序号：指导老师：目录第一章：前言 31、地质构造综合实习的目的和要求。
2、地质构造综合实习的内容。
第二章：地层 51、首先了解图幅内出露了那些地层及其层序和岩性组合特征。
2、通过分析地层之间的有无缺失,确定地层之间的接触关系.第三章：地质构造 61、区域构造特征的概述。
2、对区内各个褶皱构造的概述。
3、简述区内断层构造发育的总格局特征.4、对岩浆岩体及变质构造的描述。
第四章:构造发展史 11第五章：结束语 12 注：附松岭峪地质图上色一幅，及纲要图一幅，松岭峪地区A—B,Aˊ-Bˊ剖面图两张。
第一章：前言一、综合实习的目的要求1、通过阅读地质图,初步掌握综合分析具有褶皱、断裂、岩浆岩体、变质岩、不整合接触关系的地质图的方法。
2、通过实习，把握分析地质构造的地质辩证思维方法，即学会了分析图内各种繁杂的构造形态的类型和特征,研究其时空分布规律和相互关系,进而阐述地质构造发展简史。
3、初步学会了依据地质图资料，简述构造组合特征及其形成原因（构造应力场）。
4、学会构造纲要图、地质剖面图等构造图件的编制方法。
5、学会地质构造报告的编写方法.二、综合实习的要求1、将松岭峪地质图复印一张并上色；构造纲要图（1：100000）一幅;地质剖面图至少两幅（1:100000)。
2、写松岭峪地区地质报告一份。
三、综合实习用图和用具及其区内地形概括1、实习用图.松岭峪地质图，比例尺为1：100000，附两张地质剖面图。
2、实习用具。
透明纸25×20㎝；厘米纸50×25㎝；H铅笔；12色彩色铅笔;30㎝直尺；三角板；量角器；绘图墨水；图钉等用具.3、图内地形地貌。
这幅地质图属于小比例尺地质图（1：100000）,该地质图长17。
5厘米,实际长度17。
5公里，宽12。
5厘米，实际长度12.5公里，覆盖实际面积218。
75平方公里.该地区地势总体表现为:呈NW-SE向的山岭与谷地相间排列,香溪河沿线最低，两侧地势逐渐升高。
嵩山地质实习报告
嵩山地质实习报告大家知道嵩山地质实习报告总结怎么写吗?在嵩山地质实习中，我们知道了沉积岩是暴露在地壳表层的岩石在地球发展过程中遭受各种外力的破坏而沉积下来的。
你是否在找正准备撰写“嵩山地质实习报告”，下面小编收集了相关的素材，供大家写文参考！#xxxx嵩山地质实习报告1一兴城1岩浆岩花岗岩：主要由斜长石、正长石、石英和黑云母等组成。
块状构造，中细粒半自形等粒结构。
命名为灰白色中细粒黑云二长花岩。
花岗斑岩：矿物成分为斜长石、正长石、石英和黑云母等。
块状构造，中粗粒半自形等粒斑状结构。
斑晶直径约为2㎝，成分主要为正长石和石英。
有些岩石中可见包体和捕掳体。
命名为灰白色中粗粒黑云二长斑状花岗岩。
2 沉积岩砾岩：包括海房沟组复成分砾岩、大红峪组灰黄色到灰白色石英砂岩质砾岩。
风化面为黄褐色，粒径最大为30～40㎝，最小为1~2㎝，平均为8～10㎝，磨圆较好，分选不好。
砂岩：主要包括常州沟组中厚层含砾长石石英砂岩、串岭沟组深灰色薄层粉砂岩、团山子组红黄色细粒钙质砂岩、馒头组紫红色泥岩粉砂岩。
该段岩层中发育有寒武纪叠层石。
磨圆很好，分选很好，二氧化硅含量高。
石灰岩：主要包括团山子组灰黄色白云质灰岩、青灰色中薄层白云质灰岩、昌平组角砾状白云质岩、馒头组紫红色中夹薄层黄绿色灰岩、张夏组巨厚层深灰色鲕状灰岩。
其中青灰色中薄层白云质灰岩中还含有燧石结核和燧石条带。
二秦皇岛本区三大类岩石均有出露,其中沉积岩出露的最多,覆盖面广，其次岩浆岩侵入体较多，变质岩相对最少，分布也较局限，张崖子地区的含金云母混合花岗岩具代表性。
1岩浆岩花岗岩：出露于东部张崖子村附近，沉积不整合在马岭组石英砂岩之下。
岩石为肉红或灰白色，但岩体分布很不均匀，垂直节理发育，结构构造变化很大。
辉绿岩：亮甲山采石场比较集中，岩石呈暗绿色，细均粒结构，镜下具典型辉长结构，部分辉石已绿泥石化和硅酸盐化。
闪长玢岩：分布于潮水峪村西北，砂锅店东等地，呈岩墙状产出，具隐基斑状结构，斑晶主要是斜长石，有时含角闪石较多，有的基质中含少量石英，有的可见球粒结构和流线结构等。
金山镇构造地质学综合实习报告(中国地质大学)
构造地质学综合实习报告学院：地球科学学院班级：011102班学号：***********姓名：***目录第一章引言 (2)第二章地层 (3)第三章岩浆岩 (3)第四章构造 (4)第五章构造演化史 (6)第六章结束语 (8)附件：1、金山镇地质图2、金山镇A—B地质剖面图3、金山镇构造纲要图第一章引言金山镇地质剖面图和纲要图的绘制，是在前几次构造实习的基础上的综合实习，它的目的是使我们能比较全面掌握构造地质学的基本理论、知识和技能的，从而提高我们分析和解决地质构造实际问题的能力的一次训练。
因此，这种类型作业是重要的。
它对培养我们读图、作图及提高我们运用理论知识分析构造问题的能力都具有较好的效果。
本次实习要求在对选定的图幅进行全面分析后，编出1幅构造纲要图、1幅地质剖面图对说明地质构造和构造发展史的文字概述。
本次要求分析金山镇地区地质图，比例尺1：:100000，面积达200多平方千米。
图幅中包含大量信息，包括岩层年代，岩性，主要构造，主要村落等。
其中岩浆岩，沉积岩，变质岩均有较好发育，构造方面，断层和褶皱出露明显。
图中东北角和西面有斑岩和花岗岩侵入，且存在两处角度不整合，缺少J地层。
A-B剖面上包含的信息量比较大，断层，褶皱均在其中。
其剖面大致走向为SE123°，岩层年代从K2-D2，包含地质图上几乎所有年代岩层。
由于没有等高线，需要根据其中已知的标高大致判定地形的起伏，从而画出各岩层的产状，进而分析各段的构造情况。
因为出现了很多以前没有足够了解的构造，比如飞来峰和构造窗等，所以分析难度比较大。
但是，通过深入的了解，我们还是可以容易得解释图中出现的一系列构造现象，对我们的分析能力有较好的提升。
第二章地层地质图上出现地层的地质年代从D2至K2，中间缺失T1和J的一整套地层，地层走向基本为北东南西向，倾向随构造的变化而有不同。
白垩统K1、K2和中泥盆统D2为砂岩，分别分布西北角和北部略偏东以及河北村正断层系一带；上泥盆统D3为页岩，集中分布于河北村正断层系一带；C1至T3均为灰岩广泛分布于金山镇地区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造地质学综合实习报告班级：姓名：学号：序号：指导老师：目录第一章：前言 31、地质构造综合实习的目的和要求。
2、地质构造综合实习的内容。
第二章：地层 51、首先了解图幅内出露了那些地层及其层序和岩性组合特征。
2、通过分析地层之间的有无缺失，确定地层之间的接触关系。
第三章：地质构造 61、区域构造特征的概述。
2、对区内各个褶皱构造的概述。
3、简述区内断层构造发育的总格局特征。
4、对岩浆岩体及变质构造的描述。
第四章:构造发展史 11第五章：结束语 12 注:附松岭峪地质图上色一幅，及纲要图一幅，松岭峪地区A-B,Aˊ-Bˊ剖面图两张。
第一章:前言一、综合实习的目的要求1、通过阅读地质图，初步掌握综合分析具有褶皱、断裂、岩浆岩体、变质岩、不整合接触关系的地质图的方法。
2、通过实习，把握分析地质构造的地质辩证思维方法，即学会了分析图内各种繁杂的构造形态的类型和特征，研究其时空分布规律和相互关系，进而阐述地质构造发展简史。
3、初步学会了依据地质图资料，简述构造组合特征及其形成原因（构造应力场）。
4、学会构造纲要图、地质剖面图等构造图件的编制方法。
5、学会地质构造报告的编写方法。
二、综合实习的要求1、将松岭峪地质图复印一张并上色；构造纲要图（1：100000）一幅；地质剖面图至少两幅（1:100000）。
2、写松岭峪地区地质报告一份。
三、综合实习用图和用具及其区内地形概括1、实习用图。
松岭峪地质图,比例尺为1：100000，附两张地质剖面图。
2、实习用具。
透明纸25×20㎝；厘米纸50×25㎝；H铅笔；12色彩色铅笔；30㎝直尺；三角板；量角器；绘图墨水；图钉等用具。
3、图内地形地貌。
这幅地质图属于小比例尺地质图（1:100000），该地质图长17.5厘米，实际长度17.5公里，宽12.5厘米，实际长度12.5公里，覆盖实际面积218.75平方公里。
该地区地势总体表现为：呈NW-SE向的山岭与谷地相间排列，香溪河沿线最低，两侧地势逐渐升高。
整个地区西高东低，海拔高度位于600米-1320米的范围内，西部以云岭山最高，达1320米，东部以赵村最低，接近600米。
在沿NW－SE方向上。
有条河流贯穿图的西北角至东南角，沿河两边有许多村落分散。
松岭屿地区地质彩图第二章：地层松岭峪地区地层出露不太完整，有很多地层缺失，主要地层有上元古界震旦系；早古生界寒武系、奥陶系；晚古生界泥盆系、石炭系；中生界三叠系；新生界古近系、新近系、第四系。
区内图中所涉及的年代地层单位有14个，其地层岩性及分布如下表格：松岭峪地区地层简表注：表格中的波浪线代表上下两套地层呈角度不整合接触虚线代表上下两套地层呈平行不整合接触第三章：地质构造松岭峪地区自早古生代后期（Pz约为543Ma）以来发生了一系列的构造地质作用，在内外地质作用力的作用下，包括内动力地质作用使地层下降或抬升，使较为韧性的水平岩层隆起形成褶皱，或较为脆性的岩层发育形成断层等各种地质构造；而在外动力地质作用下，地层遭受风化剥蚀或侵蚀，最终让地貌裸露出地表，形成各种形状的岩石或地层，在地质构造形态中也逐渐形成了一系列较为复杂的褶皱构造和断层构造。
现将松岭峪地区内的各种地质构造描述如下：Ⅰ、松岭峪地区构造特征概述。
松岭峪地区主要以褶皱构造为主，断裂构造也发育完整，出露良好。
褶皱和断层的走向大体一致，为北北-西方向。
褶皱构造：主要有五大褶皱（松岭背斜、彩云岭背斜、红石崖向斜、范村背斜、毛村向斜）及一些小褶皱组成。
断裂构造：主要有四大断层（彩云岭-白玉山的逆断层F1、范村-陈村的逆断层F2、刘村-王村的正断层F3、刘村-任村的正断层F4）及一系列小断层组成。
区内构造层：根据角度不整合(三个角度不整合)，全区可分为四大构造层，分别为Z、∈1、∈2﹢3、O1构造层；D1、D2、C1、C2、T1构造层；E1、E2、E3、N构造层；Q构造层。
Ⅱ、松岭峪地区中的褶皱构造。
①.松岭背斜分布在松岭一带，中间高两边底，呈ES20-35°延伸，长约为10km,宽约为4km，主要由D1、D2、C1、C2地层构成。
核部地层为D1 ，两翼地层为D2、C1、C2 ,即中老两新，所以为背斜。
因两翼倾向相反，轴面近于直立（倾角约为89°），且两翼倾角近似相等，即该褶皱在横剖面上的形态为直立褶皱。
因该褶皱的延伸长度与两翼宽度之比小于3：1（2.5：1），且为背斜，即该褶皱在平面上的形态为穹隆构造。
②.彩云岭背斜分布在彩云岭-白玉山一带，呈ES30-40°延伸，长约为14km,宽约为2km，主要由D1、D2、C1、C2地层构成。
核部地层为D1 ，两翼地层为D2、C1、C2 ,即中老两新，所以为背斜。
因两翼倾向相反，轴面倾斜（倾角约为75°），且两翼倾角不相等，一翼约为40°，另一翼约为70°，即该褶皱在横剖面上的形态为斜歪褶皱。
因该褶皱的延伸长度与两翼宽度之比大于3：1（7：1），且为背斜，即该褶皱在平面上的形态为短轴褶皱。
③.红石崖向斜分布在红石崖一带，呈ES40-50°延伸，主要由E1、E2地层构成。
核部地层为E2，两翼地层为E1，即中新两老，所以为向斜。
因两翼倾向相反，轴面近于直立（倾角约为88°），且两翼倾角近似相等，，即该褶皱在横剖面上的形态为直立褶皱。
根据翼间角的大小又可以说是平缓褶皱。
松岭屿地区A-B剖面图④.范村背斜分布在范村-陈村一带，呈ES40°延伸，主要由 Z、∈1、∈2﹢3地层构成。
核部地层为Z，两翼地层为∈1、∈2﹢,即中老两新，所以为背斜。
因两翼倾向相反，轴面倾斜（倾角约为78°），且两翼倾角不相等，即该褶皱在横剖面上的形态为斜歪褶皱。
⑤.毛村向斜分布在毛村-王村一带，呈ES40°延伸，主要由O1、∈1、∈2﹢3地层构成。
核部地层为O1，两翼地层为∈1、∈2﹢3，一翼有部分地层被喷出的岩浆岩侵入，翼部由于逆冲推覆作用，有一小部分岩体裸露在原地岩块之上，构成一个小型飞来峰。
形成是时代约在O1之后D1之前。
⑥.一些小褶皱小型褶皱普遍发育，主要分布在云岭山、黄村、白玉山一带。
松岭屿地区Aˊ-Bˊ剖面图Ⅲ、松岭峪地区中的断裂构造断层是地壳中的岩层或岩体在应力作用下发生破裂并且破裂面发生明显位移的构造。
①.彩云岭-白玉山的逆掩断层F1该断层西起古新统，经过彩云岭背斜，东被金沟的花岗岩切断，其西端延伸到图外。
断层中间被两个后期形成的小断层切断，断层总体走向ES20-40°。
图内断层延伸长达15km以上。
断层倾向南，倾角在30°-50°之间，两盘岩层的产状受到断层的影响显著。
北盘地层发生倒转，导致中间地层变陡，中间有一部分断层被后期形成的花岗岩体切断。
断层形成在E1-T1之间，使C2地层推掩在T1地层之上，且该断层切穿彩云岭背斜，导致彩云岭背斜的一翼地层发生倒转，北盘地层上升（上盘），使该背斜的核部变宽、变老。
可以说明该断层形成在褶皱后期，是燕山运动南北向挤压而形成的。
②.范村-陈村的逆掩断层F2分布在陈村-范村-毛村一带，切穿范村背斜和毛村向斜的一翼，从东向北所经过的地层依次有Z、∈1、∈2﹢3 、O1，其两端皆延伸到图外，断层的走向为ES30-50°，倾角约为24°，该断层形成于O1之后。
图中只有上盘的岩层产状受到断层的影响，使上盘地层发生倒转上升，从而导致范村背斜的核部变宽、变老。
可以说明该断层是在褶皱后期产生的。
③.刘村-王村的正断层F3该断层北起刘村，穿过任村，延伸到图外，所穿过的地层只有震旦系（Z），北端被后期形成的花岗岩体切断。
断层的走向为ES35-45°，倾向约为28°，形成于花岗岩体（r）和震旦系（Z）之前，辉长岩体（v）之后。
④.刘村-任村的正断层F4图内断层分布在刘村与任村之间的震旦系地层，并向北偏东方向延伸，断层的走向为ES25-35°，倾向约为25°，与刘村-王村的正断层(F3)非常相似，只是形成时间较晚，该断层形成在刘村-王村的正断层(F3)之后，形成在辉长岩体（v）之前。
⑤.切割松岭背斜的一系列小断层这一系列小段层不等的切割松岭背斜的C1、C2、D1、D2、T1地层,走向EN70-80°,倾向不明，一端延伸到地图的外面，根据岩层的出露关系，可知松岭背斜的一系列小断层为正断层，在平面上的组合形式为地垒式。
形成时代在早三叠世（T1）之后，古新世（E1）之前。
Ⅳ、松岭峪地区中的岩浆岩构造与变质岩构造。
区内总体岩浆岩出露较少，主要有燕山期花岗岩体（r）喷发、花岗闪长岩体、和辉长岩体。
燕山期花岗岩（r），主要分布在金钩、刘村以西、松岭背斜的核部等地方。
金钩地区的花岗岩体裸露面积约为2平方公里，与围岩的接触关系为侵入接触，形成于三叠早期（T1）之后；刘村以西的花岗岩体裸露面积约为1.5平方公里，与围岩的接触关系为侵入接触，形成于辉长岩之后；松岭背斜核部的花岗岩侵入在花岗闪长岩体的上面，裸露面积约为1平方公里，与围岩的接触关系为侵入接触，形成于周边的花岗闪长岩体之后。
花岗闪长岩体（r﹠），分布在彩云岭背斜、松岭背斜及离1公里松岭峪一带，裸露的总面积为3平方公里。
彩云岭背斜的花岗闪长岩体的走向大致为东西方向，与围岩的接触关系为侵入接触，形成于三叠早期（T1）之后；松岭背斜及离1公里松岭峪的花岗闪长岩体的走向与彩云岭背斜的花岗闪长岩体的走向大体一致，为东西方向，与围岩的接触关系为侵入接触，形成于周围花岗岩体之前。
辉长岩体（v），分布在丁村与刘村一带，裸露的总面积约为3平方公里。
丁村的辉长岩体与围岩的接触关系为侵入接触，形成时代很晚，形成在寒武系(Z)与震旦系之间（∈1）；刘村的辉长岩体与围岩的接触关系为侵入接触，形成于周围花岗岩体之前。
松岭屿地区构造纲要图第四章：构造演化史松岭峪地区构造发展简史：该地区在漫长的地质历史发展过程中，在大地地质构造作用的影响下，经历了多次不同规模的构造运动。
根据地层之间的角度不整合接触关系，可将松岭峪地区划分为四个构造层。
根据各种地质构造形成的机理模式和基本理论，结合中国大地构造在全球地质应力作用下所表现出来的的基本特征，现将其构造发展史具体描述如下：第一构造层：该构造层包括地层有震旦系（Z）、下寒武统（∈1）、中上寒武统（∈2﹢3）、下奥陶统（O1），对应中国的加里东阶段，该时期地壳缓慢下降，接受沉积，逐渐形成震旦系（Z）、下寒武统（∈1）、中上寒武统（∈2﹢3）、下奥陶统（O1）地层，他们之间属于整合接触关系。
由于地质构造运动的作用，在构造作用的影响，该地层发生多次弯曲，形成复背斜构造，走向约为ES40°，主应力方向也大致为ES40°方向。
