薄膜蒸发器原理及规格
刮板式薄膜蒸发器原理
基本原理刮板式薄膜蒸发器是一种常用的分离设备，用于将液体中的溶质与溶剂分离。
其基本原理是通过将液体均匀地涂覆在旋转的圆柱形壁上，利用薄膜的形成和蒸发的过程，使溶质从液体中分离出来。
刮板式薄膜蒸发器主要由圆柱形壁、刮刀、加热蒸发室和冷凝器组成。
液体进入蒸发室后，通过旋转的圆柱形壁形成了一个薄而均匀的液膜。
蒸发室内加热使液体开始蒸发，溶质分子从液膜中脱离并向上升腾。
同时，刮刀将液体薄膜从壁上刮下，并将其送回蒸发室，形成新的液体薄膜。
溶质蒸汽在冷凝器中冷凝，形成液体收集。
运行过程刮板式薄膜蒸发器的运行过程可以分为以下几个步骤：1.液体进料：待处理的液体通过进料管道进入蒸发室，蒸发室内保持一定的液位，以确保形成均匀的液膜。
2.液膜形成：液体在圆柱形壁上形成一个均匀的液膜。
液体的形成主要通过旋转圆柱形壁和重力作用来实现。
当液体进入蒸发室后，由于圆柱形壁的旋转，液体会在壁上形成一个薄膜。
3.蒸发过程：蒸发室内加热使得液体开始蒸发。
溶质分子从液膜中脱离并向上升腾。
蒸发室内的温度和压力可以通过调节加热器的温度和冷凝器的冷却水流量来控制，以达到最佳的蒸发效果。
4.液膜刮除：刮刀位于圆柱形壁上，它的作用是将液体薄膜从壁上刮下，并将其送回蒸发室。
刮刀的位置和角度可以调整，以控制液体薄膜的厚度和速度。
刮刀的刮除速度应与液体进料速度相匹配，以确保薄膜的稳定性。
5.冷凝收集：溶质蒸汽在冷凝器中冷凝，形成液体收集。
冷凝器通常位于蒸发室的顶部，通过冷却水或其他冷却介质来降低蒸汽的温度，使其凝结成液体。
优势和应用刮板式薄膜蒸发器具有以下优势：1.高效分离：由于薄膜的形成和刮除过程，刮板式薄膜蒸发器能够实现高效的分离效果。
液体在壁上形成薄膜后，溶质分子能够快速蒸发，从而实现高效的分离。
2.适用范围广：刮板式薄膜蒸发器适用于各种不同的液体，包括高粘度液体、易挥发物质和热敏性物质等。
它能够处理多种不同的工艺要求。
3.可控性强：通过调节加热器和冷凝器的温度和压力，可以对刮板式薄膜蒸发器的运行参数进行精确控制，以满足不同的工艺需求。
薄膜蒸发器
刮膜蒸发器（分子蒸馏）一、概述：二十世纪50年代，国外“Luwa”和“Samesre uther”公司对刮膜蒸发器（又称薄膜蒸发器）就已进行开发制作，发展至今刮膜蒸发器已被大家普遍认可和接受。
今天HEC公司作为蒸发器专业研制公司，在蒸馏、浓缩、脱气、脱色、脱臭、干燥和反应领域里解决不同的工艺处理过车工内和特殊要求的问题；并提供更广泛的、不同类型的刮膜蒸发器应用、例如：1. 提供一个适用范围广、不同2. 应用的各种转子类型；3. 垂直或卧式结构；4. 圆柱或锥型设计；5. 顺流或逆流工作原理；刮膜蒸发器特性：刮膜蒸发器主要有下列技术特性和其它蒸发器有所不同：▲操作弹性大：由于刮膜器独有的性能，使其适宜于处理易结垢、结晶、起泡和要求平稳蒸发、高粘性及随浓度提高粘度急剧增加的物料，其蒸发过程也呢功能平稳处理；▲连续操作：连续进料、连续出料，调节进料量控制出料浓度；▲处理热敏感：因为在整个装置里短的停留时间和低的蒸发温度；▲高蒸发性能：由于刮膜器的特性，加热面具有高的表面热通量；▲损失量小：万一产品改变损失量小，因为物料在蒸发器里无滞留；▲真空压降小：物料汽化气体从加热面送到外置的冷凝器，需要一定的压差。
在一般的蒸发器中，这种压差要求（△p）通常是比较高的，有时甚至高的难于接受。
而刮膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压差可以很小即真空度可达1mmHg。
二、刮膜蒸发器工作原理基础：根据混合物中两种不同沸点的物料进行分离。
在这里，产品的热分离归诸于刮膜蒸发器的机械力产生薄膜和高速湍动。
当待处理物料进入刮膜蒸发器后，首先和转子上的布料器相接触，并被均匀地分配到筒壁，然后靠第一组刮膜片加速并立即在加热面上形成（0.5-3.5mm）间隙的液膜；在每一个刮膜片前面（Ⅱ区）的流体形成一个涡流（见图1），在加热面和叶片顶部之间间隙里的流体被非常高的湍动，并导致强烈传热和传质，甚至高粘度产品在这湍动下产生高的热传递系数。

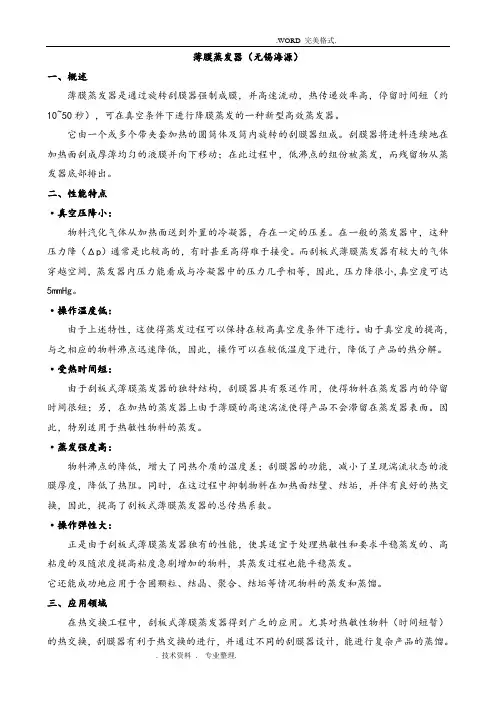

薄膜蒸发器原理和规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器
薄膜蒸发器一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
薄膜蒸发器由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器
•容
积：1.77m3
•轴
封：双端面机械密封
薄膜蒸发器蒸发器工作示意图
M-461薄膜蒸发器
• 生产厂家: 南京天华
• 型 号：8 m²薄膜蒸发器
• 加热 面 积：8.0m2
• 设备 总 重：5800kg
• 设备总高度 ：8573mm
•功
率：45kw
•转
速 ：100~169r/min
• 主要 材 质 ：Hastelloy C-22/0Cr18Ni9
薄膜蒸发器培训资料
薄膜蒸发器简介
• 作用：将浓缩的母液中的醋酸和水蒸发出来，排走带有 催化剂金属和溴化物的有机酸残渣。
• 工作原理：物料通过上部进料管进入蒸发器内部，通过 转子上的分配器将残渣浆料均匀的分布到蒸发器的内壁 上，同时壳体夹套中通入中压蒸汽，加热内壁上的物料， 将物料中的醋酸和水蒸发出来。已经干燥的残渣由转子 上的硬刮板刮下，由下部出料口排出。

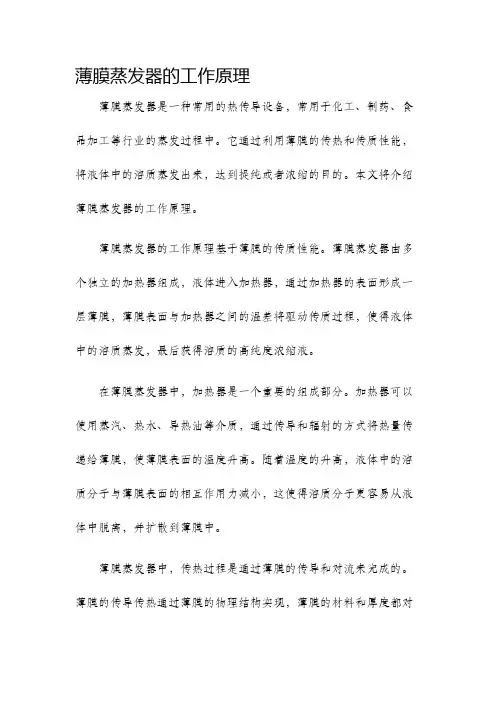

薄膜蒸发器的工作原理
薄膜蒸发器的工作原理薄膜蒸发器是一种常用的热传导设备，常用于化工、制药、食品加工等行业的蒸发过程中。
它通过利用薄膜的传热和传质性能，将液体中的溶质蒸发出来，达到提纯或者浓缩的目的。
本文将介绍薄膜蒸发器的工作原理。
薄膜蒸发器的工作原理基于薄膜的传质性能。
薄膜蒸发器由多个独立的加热器组成，液体进入加热器，通过加热器的表面形成一层薄膜，薄膜表面与加热器之间的温差将驱动传质过程，使得液体中的溶质蒸发，最后获得溶质的高纯度浓缩液。
在薄膜蒸发器中，加热器是一个重要的组成部分。
加热器可以使用蒸汽、热水、导热油等介质，通过传导和辐射的方式将热量传递给薄膜，使薄膜表面的温度升高。
随着温度的升高，液体中的溶质分子与薄膜表面的相互作用力减小，这使得溶质分子更容易从液体中脱离，并扩散到薄膜中。
薄膜蒸发器中，传热过程是通过薄膜的传导和对流来完成的。
薄膜的传导传热通过薄膜的物理结构实现，薄膜的材料和厚度都对传导传热有影响。
对流传热是通过液体流动来实现的，流动状态对传热效果也有影响。
为了提高传热效率，薄膜蒸发器通常采用多级串联的结构，使得流动更加紊乱，增加了传热和传质的机会。
除了传热过程，传质过程也是薄膜蒸发器中的重要环节。
溶质从液体中蒸发到薄膜中需要克服液体表面张力和液体黏度的阻力。
这需要薄膜的表面张力和黏度越小越好，以便使溶质分子更容易蒸发到薄膜表面。
薄膜蒸发器中的溶质通过控制薄膜的温度和流速来完成传质过程，从而实现高效的蒸发和浓缩。
薄膜蒸发器具有许多优点。
首先，由于薄膜的传热效率高，传热系数大，可以大大减小设备的体积和占地面积。
其次，薄膜蒸发器可以在较低的温度下进行操作，有利于保持热敏性物质的分子结构和性质。
此外，薄膜蒸发器对于溶液浓缩、溶剂回收和废水处理等方面都具有很好的应用前景。
总之，薄膜蒸发器是一种利用薄膜传热和传质性能的设备，能够实现溶质的蒸发和浓缩。
它的工作原理基于薄膜的传热和传质过程，通过控制薄膜的温度和流速，使溶质分子从液体中蒸发到薄膜中，从而达到纯化或浓缩的目的。
刮板薄膜蒸发器概述
一、刮板薄膜蒸发器概述刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器，是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。
本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
二、刮板薄膜蒸发器性能与特点本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，它具有下列性能与特点：1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数。
6平方薄膜蒸发器参数
6平方薄膜蒸发器是一种常用的传热设备，广泛应用于化工、制药、食品等行业。
它通过在薄膜表面形成液膜，使液体在薄膜上形成薄膜层流，从而提高传热效率和传质效率。
下面将详细介绍6平方薄膜蒸发器的参数。
一、结构参数1. 蒸发器尺寸：6平方薄膜蒸发器的有效蒸发面积为6平方米，通常采用长方形或圆柱形结构。
2. 材料选择：常见的材料包括不锈钢、玻璃钢等，具有良好的耐腐蚀性和传热性能。
3. 薄膜厚度：薄膜的厚度通常在0.1mm-0.3mm之间，可以根据具体工艺要求进行选择。
二、操作参数1. 进料流量：进料流量是指单位时间内进入蒸发器的液体流量，通常以升/小时为单位。
进料流量的大小会影响薄膜层的稳定性和传热效果，需要根据具体工艺条件进行调整。
2. 进料浓度：进料浓度是指进入蒸发器的液体中所含溶质的质量百分比。
进料浓度的高低会影响薄膜层的稳定性和传质效果，需要根据具体工艺要求进行调整。
3. 蒸汽压力：蒸汽压力是指蒸发器内部的蒸汽压力，通常以帕斯卡（Pa）为单位。
蒸汽压力的大小与传热效率密切相关，需要根据具体工艺要求进行调整。
4. 出料浓度：出料浓度是指从蒸发器中排出的液体中所含溶质的质量百分比。
出料浓度的高低受进料浓度、进料流量和蒸汽压力等参数的影响，需要根据具体工艺要求进行调整。
三、传热参数1. 传热系数：传热系数是指单位面积上单位时间内传递的热量，通常以瓦特/平方米·开尔文（W/(m²·K)）为单位。
传热系数的大小与薄膜表面的温度差、薄膜厚度、薄膜材料和流体性质等因素有关，可以通过实验或计算进行确定。
2. 温差：温差是指薄膜表面和进料液体之间的温度差，通常以摄氏度（℃）为单位。
温差的大小对传热效果有着重要影响，需要根据具体工艺要求进行调整。
四、其他参数1. 清洗方式：薄膜蒸发器的清洗方式有物理清洗和化学清洗两种，具体选择取决于薄膜材料和工艺要求。
2. 能耗：能耗是指单位时间内薄膜蒸发器所消耗的能量，通常以千瓦时（kWh）为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
刮膜蒸发器已在下述领域用于蒸发浓缩、脱溶、汽提、反应、脱气、除臭（气）味等为目的，取得了良好效果：中、西药：抗生素，糖液，雷公滕、黄芪等中草药，甲基咪唑、单腈胺等中间体；轻工食品：果汁，肉汁，色素，香精，香料，酶制剂、乳酸、木糖、淀粉糖，山梨酸钾；油脂日化：卵磷酯，VE，鱼肝油，油酸，甘油，脂肪酸，废润滑油，烷基多糖苷，醇醚硫酸盐等；合成树脂：聚酰胺树脂，环氧树脂，多聚甲醛，PPS（癸二酸聚丙烯酯），PBT，甲酸丙烯酯；合成纤维：PTA，DMT，炭素纤维，聚四氢呋喃，聚醚多元醇等；石油化学：TDI，MDI，三甲基氢醌，三羟甲基丙烷，氢氧化钠等；农药生物：乙草胺、丙草胺、毒死蜱、呋喃酚、广灭灵、等除草剂，杀虫剂、除莠剂，除螨剂；废水：无机盐废水等；四、工作原理物料从加热区的上方径向进入蒸发器；经布料器分布到蒸发器加热壁面，然后，旋转的刮膜器将物料连续均匀地加热面上刮成厚薄均匀的液膜，并以螺旋状向下推进。
在此过程中，旋转的刮膜器保证连续和均匀的液膜产生高速湍流，并阻止液膜在加热面结焦、结垢，从而提高传总系数。
轻组份被蒸发形成蒸汽流上升，经汽液分离器到达和蒸发器直接相连的外置冷凝器；重组份从蒸发器底部的锥体排出。
一个独特的布料器不仅仅具有将物料均匀地泼向蒸发器内壁，防止物料溅到蒸发器内部喷入蒸汽流，还具有防止刚进入的物料在此处闪蒸，有利于泡沫的消除，物料只能沿着加热面蒸发。
在刮膜蒸发器的上部配有一个依据物料特性设计的离心式分离器，将上升蒸汽流中的液滴分离出来并返回布料器。
五、型号、规格刮板式旋转薄膜蒸发器（无锡科鑫达）一、概述旋转刮板薄膜蒸发器是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。
我公司生产制造该类设备已十年有余，积累了丰富的制造和使用经验。
多年来，根据市场需求，密切结合用户的生产实际，以满足用户的工艺要求为前提，选择合理适宜的设备结构，保证上乘可靠的制造质量，在工装设备、检测手段及产品设计等方面不断改进并日趋完善，取得了引人注目的成绩。
二、结构特点薄膜蒸发器的主要结构如图1所示，各结构件分述如下：1.电机、减速机它是转子旋转的驱动装置。
转子的转动速度将起决于刮板的形式.物料的粘度和蒸发筒身内径；选择刮板合适的线速度是保证蒸发器稳定可靠运行及满意蒸发效果的重要参数之一。
2.分离筒物料由设在分离筒身下端的入口切向进入蒸发器，并经安装在分离筒身内的布料器被连续均匀地分布于蒸发筒身内壁，从蒸发筒身蒸发出的二次蒸汽上升至分离筒，经安装在内的气液分离器，将二次蒸汽可能挟带的液滴或泡沫分离，二次蒸汽从上端的出口引出蒸发器。
依据于蒸发器内阻力计算的分离筒身的合理设计，是避免物料“短路”的关键因素之一。
(所谓“短路”，系指物料刚进蒸发器，尚未完成蒸发过程，即从二次蒸汽出口离开蒸发器。
3.布料器布料器安装在转子上。
合理的设计，使从切线方向进入蒸发器的物料，通过旋转的布料器，被连续均匀地呈膜上泼布在蒸发面上。
4.气液分离器旋片式气液分离器安装在分离筒上方，它将上升的二次蒸汽可能挟带的液滴或泡沫捕集，并使之回落到蒸发面上。
5.蒸发筒身又称加热筒身。
它是被旋转刮板强制成膜的物料与夹套内加热介质进行热交换的蒸发面。
蒸发筒身的内径及长度由蒸发面积及适宜的长径比确定。
加热筒身内壁经专用机床加工和抛光，且与两端法兰连接面一次加工而就，保证设备整体圆心度。
经过抛光的筒身内壁光滑洁亮，不易粘料和结垢，有效保证了设备的高传热系数。
5.1若加热介质为蒸汽，加热筒身一般采用夹套形式。
5.2若加热介质为导热油或高压蒸汽时，加热筒身一般采用半管形式。
6.转子安装在蒸发器筒体内的转子由转轴与转架组成。
转子由电机、减速机驱动，并带动刮板作圆周运动。
转架采用不锈钢精密铸件加工而成，使其强度、几何尺寸、稳定性等都得到有效保证。
7.刮板由于刮板的运动，将物料不断地在蒸发面上刮成薄膜，以达到薄膜蒸发的效果。
根据物料的粘度等特性，有下述三种刮板形式可供选择：(1) 滑动刮板(见图2)滑动刮板是一种最基本、最常见的刮板形式。
刮板被安装在转子的四条刮板导槽内，由于受转子旋转的离心力作用而沿径向甩向蒸发筒体内壁面，同时随转子一起作圆周运动。
刮板的这种刮动，使物料在蒸发壁面上呈膜状湍流状态，极大提高了传热系数，同时这种连续不断的刮动，有效地抑制物料的过热、干壁和结垢等现象。
通常，刮板采用填充聚四氟乙烯材质，它适宜低于150℃的工作温度；当蒸发温度高于150℃时，需采用碳纤维材质。
刮板的端面加工有呈一定角度的导液槽。
(2) 固定刮板(见图3)固定刮板都采用金属材料，它被刚性连接在转子上，刮板的长度同蒸发筒身，旋转刮板与蒸发筒身内壁的间隙仅为1-2mm，要求较高的加工与安装精度，它适宜特高粘度及易起泡沫物料的蒸发浓缩、脱溶或提纯。
(3) 铰链刮板(见图4)这种刮板适宜于易在加热面上结垢的物料，刮板通常采用金属件，采用活动铰链方式将刮板安装在转架上。
当转子转动时，由于离心力的作用，刮板被紧压在蒸发筒体内壁，(与壁面)呈一定角度在壁面滑动，将物料刮成薄膜，且防止壁面结垢。
8.底封头单独设计的W型底封头，并配置耐高温自润滑轴承，既便于物料的出料，同时，便于底轴承的维护和维修。
三、性能特点薄膜蒸发器具备的下述独特的优点，是常规膜式蒸发器所不能比拟的：1.极小的压力损失在旋转刮板薄膜蒸发器中，物料“流”与二次蒸汽“流”是两个独立的“通道”：物料是沿蒸发筒体内壁(强制成膜)降膜而下；而由蒸发面蒸发出的二次蒸汽则从筒体中央的空间几乎无阻碍地离开蒸发器，因此压力损失(或称阻力降)是极小的。
为此2.可实现真正真空条件下的操正由于二次蒸汽由蒸发面到冷凝器的阻力极小，因此可使整个蒸发筒体内壁的蒸发面维持较高的真空度(可达-750mmHg以上)，几乎等于真空系统出口的真空度。
由于真空度的提高，有效降低了被处理物料的沸点。
3.高传热系数，高蒸发强度物料沸点的降低，增大了与热介质的温度差；呈湍流状态的液膜，降低了热阻；同样，抑制物料在壁面结焦、结垢，也提高了蒸发筒壁的分传热系数；高效旋转薄膜蒸发器的总传热系数可高达8000KJ/h·㎡·℃，因此其蒸发强度很高。
4.低温蒸发由于蒸发筒体内能维持较高的真空度，被处理物料的沸点大大降低，因此特别适合热敏性物料的低温蒸发。
5.过流时间短物料在蒸发器内的过流时间很短，小于10秒左右；对于常用的活动刮板而言，其刮动物料的端面有导流的沟槽(见图5)，其斜角通常为45°，改变斜角的角度，可改变物料的过流时间，物料在刮板的刮动下，呈螺旋下降离开蒸发段。
缩短过流时间，有效防止产品在蒸发过程中的分解、聚合或变质。
6.可利用低品位蒸汽蒸汽是常用的热介质，由于降低了物料的沸点，在保证相同Δt的条件下，就可降低加热介质的温度，利用低品位的蒸汽，有利于能量的综合利用。
特别适宜作为多效蒸发的末效蒸发器。
7.适应性强、操作方便独特的结构设计，使该产品可处理一些常规蒸发器不易处理的高粘度、含颗粒、热敏性及易结晶的物料。
旋转薄膜蒸发器操作弹性大，运行工况稳定，且维护工作量小，维修方便。
四、产品规格高效旋转薄膜蒸发器的型号定义见右图：高效旋转薄膜蒸发器的外形尺寸及部份技术规格，见图6及表1表1：薄膜蒸发器的外形尺寸及部份技术规格表有效蒸发面积(m2) 尺寸设备设备总高A加热筒身高B加料分离筒C筒身外径D安装支座高E电机减速机F支座孔距GDn电机功率kW压力(Mpa) 总重(约)Kg夹套内筒0.3 2290 750 550 273 1253 702 480 211 1.5 0.6 ＜-0.095 480 0.5 2440 900 550 273 1403 702 480 211 1.5 0.6 ＜-0.095 500注：1.上述外形尺寸与实际设备尺寸可能略有变动，供参考。
以订货后由我公司提供的图纸为准；2.表中D表示夹套外径，Dn表示蒸发筒体的内径；3.夹套压力：常规按0.4Mpa蒸汽设计，也可按用户要求的另行设计，当采用导热油时，也可另行设计；4.蒸发内筒真空度：常规按-0.09Mpa(约-680mmHg)，也可按用户要求达到-0.095Mpa(约-720mmHg)和-0.0986Mpa(约-750mmHg)；5.主筒体(与物料接触部份)及夹套材质：可根据用户及实际需要，采用碳钢、SUS304、316L、316Ti、.310S或钛材、镍材等；五、应用行业及操作单元示例高效旋转薄膜蒸发器现已广泛使用于中西药、农药、轻工、日化、生物化工、精细化工、石油化工等领域，并收到良好效果。
