电动机 工作原理
电动机和发电机的工作原理
电动机和发电机的工作原理一、电动机的工作原理电动机是将电能转换为机械能的装置，其工作原理是基于电磁感应和洛伦兹力的相互作用。
1. 电磁感应原理根据法拉第电磁感应定律，当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电动势。
电动机利用这一原理，通过电流在导体中产生磁场，然后利用磁场与外部磁场的相互作用产生力，从而使电动机转动。
2. 洛伦兹力原理洛伦兹力是指导体中电流在磁场中受到的力。
当导体中的电流与磁场垂直时，洛伦兹力会使导体受到一个力矩，从而使电动机转动。
二、发电机的工作原理发电机是将机械能转换为电能的装置，其工作原理是基于电磁感应和洛伦兹力的相互作用。
1. 电磁感应原理发电机利用电磁感应原理，当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电动势。
发电机通过旋转的磁场和固定的线圈之间的相对运动，使导体中的电荷受到力的作用，从而产生感应电动势。
2. 洛伦兹力原理洛伦兹力是指导体中电流在磁场中受到的力。
当发电机中的导体中有电流通过时，洛伦兹力会使导体受到一个力，从而使发电机转动。
三、电动机和发电机的区别1. 能量转换方向电动机将电能转换为机械能，通过电流在导体中产生磁场，利用磁场与外部磁场的相互作用产生力，从而使电动机转动。
而发电机则将机械能转换为电能，通过旋转的磁场和固定的线圈之间的相对运动，使导体中的电荷受到力的作用，从而产生感应电动势。
2. 结构设计电动机的结构设计主要包括定子、转子、绕组等部分，其中定子是固定的，转子则可以旋转。
而发电机的结构设计与电动机类似，也包括定子、转子、绕组等部分，但在发电机中，定子是旋转的，转子是固定的。
3. 使用场景电动机广泛应用于各种机械设备中，如电动车、电梯、风扇等。
而发电机主要用于发电厂、风力发电、水力发电等场景，将机械能转换为电能供应给大规模的电力系统。
总结：电动机和发电机的工作原理都基于电磁感应和洛伦兹力的相互作用。
电动机将电能转换为机械能，通过电流在导体中产生磁场，利用磁场与外部磁场的相互作用产生力，从而使电动机转动。
电动机工作原理
电动机工作原理电动机是将电能转化为机械能的装置，广泛应用于各个领域。
了解电动机的工作原理对于理解其运行机制和应用具有重要意义。
本文将详细介绍电动机的工作原理，包括直流电动机和交流电动机两种类型。
一、直流直流电动机是最常见的一种电动机类型，其工作原理基于洛伦兹力和电磁感应的相互作用。
1. 组成部分直流电动机主要由定子、转子、换向器和电源等组成。
定子是固定不动的部分，包含绕组和磁极；转子是旋转的部分，由绕组和磁极组成；换向器用于改变定子绕组的电流方向；电源提供电流供给电动机。
2. 工作原理当电源施加电压到定子绕组上时，定子产生磁场。
通过换向器，电流的方向会定期反转，使得定子磁场的方向也随之改变。
转子中的绕组由于电磁感应产生电流，产生的电流与定子磁场相互作用，产生洛伦兹力。
洛伦兹力使得转子开始旋转。
转子的旋转会导致换向器改变电流方向，使得定子磁场的方向也改变。
这样，转子会继续受到洛伦兹力的作用而旋转。
通过不断反转电流方向和洛伦兹力的作用，直流电动机可以持续运转。
3. 应用直流电动机广泛应用于家电、工业设备、交通工具等领域。
其特点是转速范围广泛、启动转矩大、调速性能好等。
二、交流交流电动机是另一种常见的电动机类型，其工作原理基于旋转磁场和感应电动势的相互作用。
1. 组成部分交流电动机主要由定子、转子和电源等组成。
定子包含绕组和磁极，绕组通常为三相对称的三个线圈；转子通常为铜制的导体。
2. 工作原理交流电动机的工作原理基于三相交流电源的旋转磁场。
当电源施加电压到定子绕组上时，定子绕组中的电流会产生旋转磁场。
这个旋转磁场会与转子中的导体产生感应电动势，导致转子中的电流产生。
根据洛伦兹力的作用，转子中的电流与定子磁场相互作用，产生力矩，使得转子开始旋转。
为了保持转子的旋转，交流电动机需要不断改变定子绕组中的电流方向，这可以通过交流电源实现。
3. 应用交流电动机广泛应用于家电、工业设备、电力系统等领域。
其特点是结构简单、维护方便、成本较低等。
电动机的工作原理
电动机的工作原理电动机是一种将电能转化为机械能的设备，广泛应用于工业、交通、家电等领域。
它通过电流在导线中产生磁场，利用磁场与电流之间的相互作用来产生力，从而驱动机械运动。
一、直流电动机的工作原理直流电动机是最常见的一种电动机类型，它的工作原理基于安培力和洛伦兹力的相互作用。
1. 安培力：当电流通过导线时，会在导线周围产生一个磁场。
根据安培力定律，电流所受的力与磁场强度和电流方向有关。
导线中的电流与磁场相互作用，产生一个力使导线运动。
2. 洛伦兹力：当导线中的电流与磁场相互作用时，会产生洛伦兹力。
洛伦兹力的方向垂直于导线和磁场的方向，根据左手定则可确定洛伦兹力的方向。
直流电动机利用安培力和洛伦兹力的相互作用来产生转矩，驱动电动机的旋转。
二、交流电动机的工作原理交流电动机有多种类型，其中最常见的是异步电动机，它的工作原理基于旋转磁场的产生和感应电动势的作用。
1. 旋转磁场：交流电动机通过交流电源提供的电流，使得定子绕组中的电流不断变化。
根据安培力定律，变化的电流将在定子绕组周围产生一个旋转磁场。
2. 感应电动势：在旋转磁场的作用下，电动机的转子中的导体味感受到磁场的变化，从而在导体中产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁场变化的速率有关。
交流电动机利用旋转磁场和感应电动势的相互作用来产生转矩，驱动电动机的旋转。
三、电动机的结构和工作过程无论是直流电动机还是交流电动机，它们的基本结构都包括定子和转子。
1. 定子：定子是电动机的静止部份，通常由绕组和铁芯构成。
定子绕组中通过电流，产生磁场，使得转子产生力矩。
2. 转子：转子是电动机的旋转部份，通常由导体和铁芯构成。
转子中的导体在磁场的作用下，产生感应电动势，从而产生力矩，驱动转子旋转。
电动机的工作过程可以简要描述为以下几个步骤：1. 电源供电：将电动机连接到电源上，使得电流通过定子绕组。
2. 磁场产生：定子绕组中的电流产生磁场，形成一个静止的磁场。
电动机的工作原理超详细!
电动机的工作原理超详细!电动机是一种将电能转换成机械能的设备。
它通过电流在磁场中的作用，产生力矩使机械部件旋转。
以下是电动机的工作原理的详细说明。
1.磁场产生：电动机通常由一个定子和一个转子组成。
定子由一组线圈（称为绕组）构成，通过电源供电。
当电流通过绕组时，会在定子上形成磁场。
这种磁场被称为励磁磁场。
2.转子悬浮：转子是电动机的旋转部分，通常由一个或多个永磁体组成。
转子被安装在定子上，可以在定子上自由地旋转。
在无外部力的情况下，转子会倾向于保持静止。
这是因为转子中的永磁体受到两个磁场的作用：励磁磁场和由转子上的永磁体产生的反磁场。
3.磁场交互：当电流经过定子绕组时，形成的励磁磁场与转子上的永磁体产生相互作用。
根据洛伦兹力定律，如果在一个磁场中通过电流，就会感受到一个力。
这个力可以使转子开始旋转。
4.磁场旋转：一旦转子开始旋转，它的运动会导致永磁体与励磁磁场之间的相对运动。
这种相对运动会导致转子上的永磁体产生另一个磁场，被称为感应磁场。
感应磁场与励磁磁场相互作用，继续驱动转子旋转。
5.维持运动：为了保持电动机的旋转，电流需要持续通过定子绕组。
这可以通过接通电源来实现。
通过不断提供电流，定子绕组中的励磁磁场得到维持，使转子上的永磁体继续旋转。
总结一下，电动机的工作原理可以简单描述为：通电时，定子绕组中形成励磁磁场，与转子上的永磁体产生相互作用，使得转子开始旋转。
转子旋转产生的运动导致永磁体产生感应磁场，并与励磁磁场相互作用。
为了维持运动，需要持续提供电流供给定子绕组。
电动机的工作原理涉及电磁学和力学原理，并且在不同类型的电动机中可能会有一些额外的差异。
此外，电动机还可以根据其供电方式分为直流电动机和交流电动机两大类。
不同类型的电动机具有不同的特性、应用和工作原理。
电动机工作原理
电动机工作原理电动机是广泛应用于各种设备中的一种最为常见的机电产品。
其主要作用是将电能转化为机械能，从而推动物体前进或做出其他物理运动。
电动机的工作原理十分简单，大致分为从电能到磁场再到机械能这三个步骤。
第一步：从电能到磁场电动机的核心是由铁芯、线圈和永磁体等部件组成。
电能在通电的时候会产生磁场，因此线圈内产生的磁场可以通过间隔的铁芯传递到永磁体上。
这就形成了一个较强的磁场，这个磁场也可以反过来影响线圈内的电流。
当线圈中的电流发生改变时，磁场也会发生改变。
第二步：从磁场到机械能所谓的电动机，就是通过电流或磁场来产生运动的机器。
磁场的变化，可以产生作用于机械部件上的力。
机械部件通常是由转子和定子组成，转子可以转动，而定子则是固定不动的。
转子上有很多条导体，当磁场改变时，就可以产生旋转力。
这就是电动机转动的原理。
第三步：电动机的工作电动机由变压器、整流器、直流马达控制器、马达这些部分组成。
当我们按下电动机的开关，电能首先经过变压器，然后经过整流器变为直流电。
然后这个直流电会进入马达控制器，这里控制器会对电流进行调整。
最后电流会进入马达，马达会把电能转化为机械能。
马达负责把旋转动力传递到设备上，从而带动设备运转或进行其他运动。
电动机的工作原理是一个相互影响的体系。
电能只有在磁场的作用下，才能发挥出运动的作用。
磁场本身的变化，又受到导线电流的影响，从而使得机械部件上产生更大的运动力。
整个电动机系统都是由各种部件相互作用而形成的。
这些部件会一起协同工作，从而使电动机达到更好的效果。
在实际应用中，电动机适应性很强，可以用于不同领域的各种应用。
比如说，电动机可以安装在车辆上，用来帮助车辆前进；电动机也可以安装在家庭和商业设备上，用来带动家电等设备工作。
如今，电动机已经成为了各种设备中不可或缺的部分。
无论是我们的家庭设备，还是大型制造设备，都需要电动机的帮助来完成更多的工作。
总的来说，了解电动机的工作原理对于我们使用电动机非常重要。

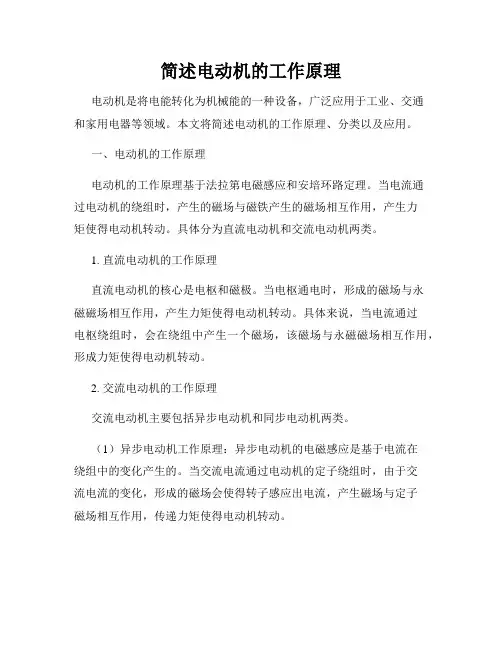

简述电动机的工作原理
简述电动机的工作原理电动机是将电能转化为机械能的一种设备，广泛应用于工业、交通和家用电器等领域。
本文将简述电动机的工作原理、分类以及应用。
一、电动机的工作原理电动机的工作原理基于法拉第电磁感应和安培环路定理。
当电流通过电动机的绕组时，产生的磁场与磁铁产生的磁场相互作用，产生力矩使得电动机转动。
具体分为直流电动机和交流电动机两类。
1. 直流电动机的工作原理直流电动机的核心是电枢和磁极。
当电枢通电时，形成的磁场与永磁磁场相互作用，产生力矩使得电动机转动。
具体来说，当电流通过电枢绕组时，会在绕组中产生一个磁场，该磁场与永磁磁场相互作用，形成力矩使得电动机转动。
2. 交流电动机的工作原理交流电动机主要包括异步电动机和同步电动机两类。
（1）异步电动机工作原理：异步电动机的电磁感应是基于电流在绕组中的变化产生的。
当交流电流通过电动机的定子绕组时，由于交流电流的变化，形成的磁场会使得转子感应出电流，产生磁场与定子磁场相互作用，传递力矩使得电动机转动。
（2）同步电动机工作原理：同步电动机通过电磁感应和磁场同步的原理工作。
当交流电流通过电动机的定子绕组时，产生的磁场与转子磁场同步，形成旋转磁场，从而产生转动力矩。
二、电动机的分类根据电源类型、结构和工作方式的不同，电动机可分为多种类型，下面列举几种常见的分类方式。
1. 按电源类型分类（1）直流电动机：直流电动机使用直流电源供电，广泛应用于重型机械、轨道交通等领域。
（2）交流电动机：交流电动机使用交流电源供电，主要包括异步电动机和同步电动机两种类型。
2. 按结构分类（1）齿轮电动机：齿轮电动机是将电动机与齿轮传动结合起来的一种电动机，适用于需要输出较大扭矩的场合。
（2）直线电动机：直线电动机是将旋转转换成直线运动的一种电动机，广泛应用于自动化生产线、印刷设备等领域。
（3）步进电动机：步进电动机是根据脉冲信号的驱动，使电动机按照固定步长进行旋转的电动机，常用于精确控制需求较高的设备中。
电动机工作原理
电动机工作原理电动机是将电能转化为机械能的装置，广泛应用于各个领域，如工业、交通、家用电器等。
了解电动机的工作原理对于理解其性能和应用具有重要意义。
本文将详细介绍电动机的工作原理，包括电动机的构造、工作原理和应用。
一、电动机的构造电动机的基本构造包括定子、转子和电磁铁。
定子是电动机的固定部份，通常由铁芯和绕组组成。
铁芯由硅钢片叠压而成，可以减少铁损耗。
绕组则是由导线绕制而成，通过通电产生磁场。
转子是电动机的旋转部份，通常由铁芯和导体组成。
电磁铁是电动机的励磁部份，通过通电产生磁场，使得转子受到力的作用而旋转。
二、电动机的工作原理电动机的工作原理基于洛伦兹力和法拉第电磁感应定律。
当电流通过绕组时，会在绕组周围产生磁场。
根据右手定则，电流方向与磁场方向垂直时，会产生力的作用。
这个力就是洛伦兹力，会使得转子开始旋转。
具体来说，当电流通过定子绕组时，产生的磁场会与转子上的磁场相互作用。
由于磁场的相互作用，转子上的导体味受到力的作用，导致转子开始旋转。
转子的旋转会导致定子绕组中的磁场发生变化，根据法拉第电磁感应定律，磁场变化会产生感应电动势，导致电流在绕组中流动。
这个电流会产生新的磁场，与原来的磁场相互作用，继续推动转子旋转。
这样，电动机就可以持续地将电能转化为机械能。
三、电动机的应用电动机在各个领域有着广泛的应用。
在工业领域，电动机常被用于驱动各种机械设备，如泵、风机、压缩机等。
在交通领域，电动机被用于驱动汽车、火车、电动自行车等。
在家用电器领域，电动机被用于驱动洗衣机、冰箱、空调等。
此外，电动机还被用于航空航天、医疗设备、军事装备等领域。
四、电动机的性能参数了解电动机的性能参数对于选择合适的电动机具有重要意义。
常见的电动机性能参数包括额定功率、额定转速、额定电压、额定电流、效率等。
额定功率是电动机能够持续输出的功率，通常以千瓦（kW）为单位。
额定转速是电动机在额定负载下的旋转速度，通常以转/分钟（rpm）为单位。
简单说明电动机的工作原理
简单说明电动机的工作原理电动机的工作原理是基于电磁感应和洛伦兹力的相互作用原理。
电动机将电能转化为机械能，实现能源的转换和功率的输出。
下面将详细介绍电动机的工作原理。
一、电动机的基本组成和工作原理1.1 电动机的基本组成电动机是由定子、转子以及与之相配套的功率电源、控制电路和机械传动装置组成。
定子是电动机的固定部分，由电枢绕组和磁极构成。
电枢绕组通常采用导电线圈绕制而成，将它连接到外部电源上时，能在其周围产生一个稳定的磁场。
转子是电动机的旋转部分，通常由导体棒或者线圈组成。
当定子磁场与转子导体之间相互作用时，就会在导体上产生感应电动势，从而激发出洛伦兹力，推动转子旋转。
1.2 电动机的工作原理电动机的工作原理是基于洛伦兹力和磁场相互作用的原理，简单来说就是利用电流通过导线时所产生的磁场与外部磁场相互作用，产生力矩从而带动转子旋转。
当电枢绕组通电时，会在其周围形成一个磁场，称为定磁场。
若再将磁体放置于电枢绕组附近，就会在其周围形成另一磁场，称为励磁场。
定磁场与励磁场相互作用，就会生成一个合成磁场，其大小和方向由两个磁场的叠加效应决定。
当转子导体通过励磁磁场时，就会在导体上感应出电流。
根据法拉第电磁感应定律，导体电流产生的磁场与励磁磁场相互作用，从而产生一个洛伦兹力。
洛伦兹力的方向与电流方向、磁场方向以及导线长度之间的关系有关。
洛伦兹力的方向始终与磁场和电流方向垂直，从而导致转子受到力矩的作用，使其发生旋转。
为了保持旋转运动，电枢绕组中的电流需要随着转子转动而不断地变换方向。
二、电动机的工作原理具体实现2.1 直流电动机的工作原理直流电动机是最为常见的一种电动机，其工作原理是通过直流电流在电枢绕组和励磁磁场之间相互作用产生力矩，推动转子旋转。
在直流电动机中，电枢绕组通常采用叠绕式绕制。
当电流通过电枢绕组时，会在导线周围产生一个磁场。
而励磁磁场则是通过永磁体或者外接的励磁绕组提供。
当电流和励磁磁场相互作用时，会在导线和励磁磁场之间产生洛伦兹力，推动转子旋转。
