波纹管补偿器
波纹管补偿器一．概述波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。
二．主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。
目前国家认可并执行的标准有美国膨胀节制造商协会EJMA标准，国家标准GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。
三．波纹补偿器的型式和工作原理波纹管按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹管。
按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹管和有约束型波纹管。
按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹管（当前国内外的金属波纹管产品以采用U状波形结构者居多）。
每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使金属波纹管正常工作，做到金属波纹管设计选型的经济合理。
(1) 单式轴向型波纹管由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。
如图3.1所示：(a)结构简图 (b)拉伸及压缩变形示意图(c)轴向型补偿器照片图3.1 轴向型补偿器这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。
(2) 单式铰链型波纹补偿器由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。
如图3.2所示：(a)结构简图 (b)角变形示意图(c)单式铰链型补偿器照片图3.2 单式铰链型波纹补偿器铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。
(3) 单式万向铰链型波纹补偿器由一个波纹管及销轴、铰链板、万向环和立板等结构件组成，能吸收任一平面内的角位移并能承受波纹管压力推力的波纹补偿器。
如图3.3所示：(a)结构简图 (b)角变形示意图(c)万向铰链型补偿器照片图3.3 万向铰链型波纹补偿器(4) 复式自由型波纹补偿器由端管和中间管所连接的两个波纹管及结构件组成，主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的补偿器，这种补偿器也能吸收角位移。
如图3.4所示：(a)结构简图 (b)组合变形(c)自由复式补偿器照片图3.4 复式自由型波纹补偿器(5) 复式拉杆型波纹补偿器由端管和中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。
如图3.5所示：(a)结构简图(b)横向变形示意图(c)复式拉杆补偿器照片图3.5 复式拉杆型波纹补偿器(6) 复式铰链型波纹补偿器由端管和中间管所连接的两个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面的横向位移并能承受波纹管压力推力的补偿器，这种补偿器端部可以在一个平面内转动，从而可吸收角向位移，与一个单式铰链型补偿器组合使用，能吸收平面内所有位移。
如图3.6所示：(a)结构简图 (b)横向变形示意图(c)复式铰链型补偿器照片图3.6 复式铰链型波纹补偿器(7) 复式万向铰链型波纹补偿器由端管和中间管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成，能吸收任何一平面内的横向位移并能承受波纹管压力推力的波纹补偿器。
这种补偿器端部可以在任何一平面内转动，从而吸收角向位移，可以与一个单式铰链型波纹补偿器结合使用，构成三铰链组合系统，能吸收空间任一方向的位移。
如图3.7所示：(a)结构简图 (b)横向变形示意图图3.7 复式万向铰链型波纹补偿器(8) 弯管压力平衡型波纹补偿器由一个工作波纹管或中间管所连接的两个波纹管与一个平衡波纹管及弯头或三通、封头、拉杆、端板和球面与锥面垫圈等结构件组成，主要用于吸收轴向与横向位移并能平衡波纹管压力推力的波纹补偿器。
如图3.8所示：(a)结构简图 (b)组合变形示意图(c)弯管压力平衡型补偿器照片图3.8 弯管压力平衡型波纹补偿器(9) 直管压力平衡型波纹补偿器由位于两端的两个波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成，主要用于吸收轴向位移并能平衡波纹管压力推力的波纹补偿器。
如果让一组工作波组成复式型波纹管，并在相应处拉杆端部设置球面、锥面垫圈，则这种波纹补偿器既能吸收轴向位移，也能吸收横向位移。
如图3.9、图3.10(a)结构简图 (b)轴向变形示意图(c)直管压力平衡型补偿器（内拉式）照片 (d)直管压力平衡型补偿器（外拉式）照片图3.9 直管压力平衡型波纹补偿器(a)结构简图 (b)组合变形示意图(c)复式型直管压力平衡型补偿器照片图3.10 复式型直管压力平衡型波纹补偿器(10) 旁通压力平衡型波纹补偿器由一个工作波纹管与一个平衡波纹管及工作管、旁通管和相应结构件组成，主要用于吸收轴向位移并能平衡波纹管压力推力的波纹补偿器。
与直管压力平衡型波纹补偿器相比较，其吸收位移功能一致，刚度要小三分之一以上，但流速造成的阻力损失较大。
如图3.11所示：(a)结构简图 (b)轴向变形图3.11 旁通压力平衡型波纹补偿器(11) 外压轴向型波纹补偿器由承受外压的一组或多组波纹管及外管、内管和端环等结构件组成，只能用于吸收轴向位移而不能承受波纹管压力推力的波纹补偿器。
这种波纹补偿器由于承受外压的作用，工作时波纹管处于拉伸状态，可以由多个波纹管串联使用而不会产生柱失稳，所以吸收轴向位移能力较大。
如图3.12所示：(a)结构简图 (b)轴向变形图3.12 外压轴向型波纹补偿器(12) 轴向串式波纹补偿器轴向串式补偿器是由两组波纹管和一个中间管及可与相邻管道、设备相接的端管、以及稳定用外套管（或稳定杆）等结构件组成的挠性部件。
这种补偿器只能吸收轴向位移而不能承受压力推力。
其轴向补偿能力比外压轴向型小，但比普通轴向型更大。
稳定用套管（或稳定拉杆）主要用于防止波纹管工作时产生柱失稳，也可以作为补偿器直埋时的外保护管。
如图3.13所示：(a)结构简图 (b)拉伸及压缩变形图3.13轴向串式波纹补偿器四．波纹管常用的制造方法及特点波纹管制造工艺方法较多。
不同工艺制造的波纹管性能差异较大，对波纹管性能影响较大。
4.1 液压成型工艺及特点利用模具和水介质压力成型的一种方法。
其特点是：波纹管集合尺寸准确，表面无损伤。
因此，该方法制造的波纹管抗腐蚀能力强，疲劳寿命高，是目前波纹管制造最先进、质量最可靠的工艺方法。
但模具成本较高，成型速度较慢。
液压成型可生产多层波纹管。
4.2 滚压成型工艺及特点是利用一组工作滚轮研展出波纹的一种工艺方法，其特点是可制造大口径尺寸的波纹管，工艺成本低，只能成型单层波纹管。
该工艺生产的波纹管，表面损伤严重，因此抗腐蚀性能差，疲劳寿命低，只能制作一些使用场合要求不高的波纹管。
4.3 机械胀压成型工艺及特点是利用内模撑出波纹的一种工艺方法。
成型时无需充液体介质，因此成型简便、速度快、工艺成本低。
但该波纹管内表面的损伤也很严重，抗腐蚀性能较低，疲劳寿命较低。
所成型的波纹管不是一个理论上的圆形，几何尺寸不准确。
只能制作一些使用场合要求不高的波纹管。
3.4 焊接成型、爆炸成型、电沉积成型、机械旋压成型方法因使用较少，只用于一些特种波纹管的制造。
五．补偿器设计与应用5.1 疲劳寿命波纹管的工作能力由承压能力和补偿能力构成，而疲劳性能则是这两种能力的全面反映。
EJMA和GB/T 12777-1999标准中关于疲劳寿命只有两个概念。
第一个概念就是平均疲劳寿命Nc，这是由实验数据的拟合曲线得来的。
但是，由于制造厂家的不同，表面粗糙度的不同，材料性能的差异以及实验设备等的差异，疲劳寿命的实测值有较大的分散性。
所以保证产品安全可靠工作的疲劳寿命必须要在平均疲劳寿命Nc的基础上除以一个适当的安全系数来得到，即所谓的许用疲劳寿命[Nc]。
选用产品时必须明确产品的许用疲劳寿命。
5.2 补偿量补偿量的大小决定了波纹管的应力范围，应力范围的大小直接关系到疲劳寿命的多少。
这是因为补偿器的疲劳寿命是由内压和位移引起的应力变化范围之和的函数。
产品样本中各型号的补偿量指的是产品在指定许用疲劳寿命下产品的最大变形能力。
波纹管完整一次循环疲劳寿命就是在波纹管从初始味道变形到最大位移后再返回到初始位置。
波纹管正向和反向变形之和才是波纹管的最大位移范围。
这个位移范围不能超过波纹管的最大变形能力。
5.3 预变位和冷紧管道变形在补偿器给定的许用补偿范围内时，补偿器是否预变位并不影响补偿器的补偿量或寿命。
补偿器的预变位不能增大补偿量。
当补偿量变形后产生的位移反力较大时，可以采用预变位的方法达到减小设备或管道支架所受载荷的目的。
轴向型补偿器的预变位可在补偿器制造完成后由补偿器制造厂家进行，其他形式补偿器的预变位通常在安装现场进行，进所谓的冷紧张。
冷紧的方法是预先在管道上预留等于冷紧量的间隙，待补偿器一端与管道连接固定并将运输拉杆拆除后，将补偿器朝向热变形相反的方向变形，填满预留间隙后再将补偿器与管道连接。
采用50%变形量的冷紧，可使设备或管道支架受到的补偿器变形反力减小一半。
5.4 管道支架的设置固定支架分为主固定支架和次固定支架。
主固定支架要承受补偿器产生的压力推力（盲板力）、补偿器变形反力、管道摩擦力、风载、重量等载荷以及它们产生的力矩等。
而次固定支架则只要承担除压力以外的其他力的作用。
在设有轴向型补偿器的管段中，管道的拐弯处、阀门、变径、分支管和盲端等地方均应设置主固定支架。
补偿器产生的压力推力为F=P×A，A为波纹管的有效面积，P为介质压力。
管径越大，即使压力不高，压力推力也会很大；若管径不大，但压力较高，压力推力也会很大。
因此压力推力在管道支架设置时是不能疏忽的。
若轴向型补偿器两端连接有设备或容器时，这些容器和设备必须考虑此压力推力的作用。
在特殊情况下，也可使用定向固定支架。
另外，在管道的拐弯处，主固定支架还应当考虑流体产生的离心力的作用。
5.5 波纹管材料的选用和特点波纹管材料的选用主要取决于波纹管的工作条件、工作环境和经济性。
金属波纹管多用奥氏体不锈钢薄板制造，管道用波纹管的厚度一般在0.4～3mm。
这是因为波纹管在压力和位移作用下，应力水平相当高，波峰和波谷部分基本上处在塑性范围内工作，如果处于腐蚀环境，则高应力部位是很危险的。
若壁厚太厚，在同样位移作用下波纹管的应力反而会升高，波纹管材料更加容易产生腐蚀作用，所以，波纹管宜选用较薄的耐蚀材料。
膨胀节
膨胀节习惯上也叫伸缩节,或波纹管补偿器，是利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。
膨胀节为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。
由于它作为一种能自由伸缩的弹性补偿元件，工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。
在容器上采用的膨胀节，有多种形式，就波的形状而言，以U形膨胀节应用得最为广泛，其次还有Ω形和C形等。
而在管道上采用的膨胀节就结构补偿而言，又有万能式、压力平衡式、铰链式以及万向接头式等。
弯管式膨胀节将管子弯成U形或其他形体（图1），并利用形体的弹性变形能力进行补偿的一种膨胀节。
它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大。
这种膨胀节广泛用于各种蒸汽管道和长管道上。
波纹管膨胀节波纹管膨胀节是用金属波纹管制成的一种膨胀节。
它能沿轴线方向伸缩，也允许少量弯曲。
图2为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。
为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。
另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。
这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。
波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。
随着波纹管生产技术水平的提高，这类膨胀节的应用范围正在扩大。
套管伸缩节套管伸缩节由能够作轴向相对运动的内外套管组成。
内外套管之间采用填料函密封。
使用时保持两端管子在一条轴线上移动。
在伸缩节的两端装设导向支架。
它的优点是对流体的流动摩擦阻力小，结构紧凑；缺点是密封性较差，对固定支架推力较大。
套管伸缩节主要用于水管道和低压蒸汽管道膨胀节标准标准编号:GB/T 12777-1999（新标准GB/T 12777-2008）膨胀节标准名称:金属波纹管膨胀节通用技术条件标准实施日期:2000-3-1 （新标准实施日期2009-02-01）颁布部门:国家质量技术监督局内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。

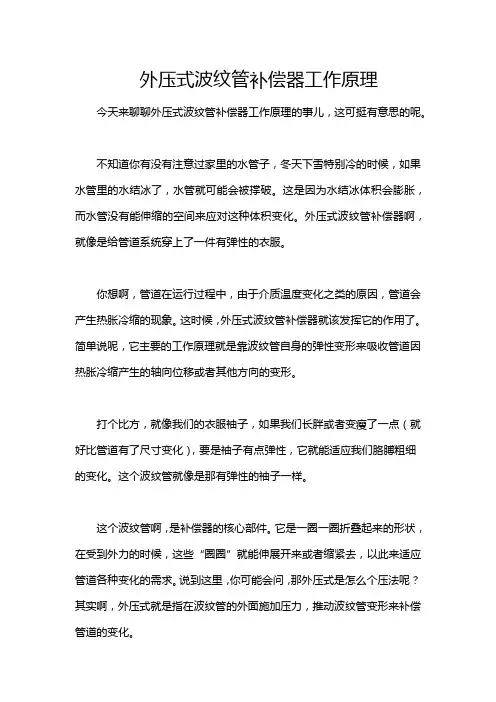

外压式波纹管补偿器工作原理
外压式波纹管补偿器工作原理今天来聊聊外压式波纹管补偿器工作原理的事儿，这可挺有意思的呢。
不知道你有没有注意过家里的水管子，冬天下雪特别冷的时候，如果水管里的水结冰了，水管就可能会被撑破。
这是因为水结冰体积会膨胀，而水管没有能伸缩的空间来应对这种体积变化。
外压式波纹管补偿器啊，就像是给管道系统穿上了一件有弹性的衣服。
你想啊，管道在运行过程中，由于介质温度变化之类的原因，管道会产生热胀冷缩的现象。
这时候，外压式波纹管补偿器就该发挥它的作用了。
简单说呢，它主要的工作原理就是靠波纹管自身的弹性变形来吸收管道因热胀冷缩产生的轴向位移或者其他方向的变形。
打个比方，就像我们的衣服袖子，如果我们长胖或者变瘦了一点（就好比管道有了尺寸变化），要是袖子有点弹性，它就能适应我们胳膊粗细的变化。
这个波纹管就像是那有弹性的袖子一样。
这个波纹管啊，是补偿器的核心部件。
它是一圈一圈折叠起来的形状，在受到外力的时候，这些“圈圈”就能伸展开来或者缩紧去，以此来适应管道各种变化的需求。
说到这里，你可能会问，那外压式是怎么个压法呢？其实啊，外压式就是指在波纹管的外面施加压力，推动波纹管变形来补偿管道的变化。
在实际应用里，比如说在供热管道的铺设过程中，冬天供热时管道里的热水会让管道膨胀，夏天不用的时候又会收缩，要是没有这个外压式波纹管补偿器，管道就很容易损坏。
有意思的是，我一开始也不太明白为啥叫外压式，毕竟这听起来有点抽象。
我是费了好一番功夫才搞懂。
咱们再说说一些注意事项。
在安装外压式波纹管补偿器的时候，可一定要按照规定的安装方向和安装方式来操作，不然很可能就不能很好地起到补偿的作用了。
而且呢，对决定补偿器规格选择的那些参数，都得仔细评估才行，像管道的热胀冷缩量就是关键中的关键。
延伸思考一下，随着现在科技不断发展，外压式波纹管补偿器是不是还能继续优化它的性能呢？比如让它的耐腐蚀性更强、适用的温度范围更广之类的。
这也给了相关工程师们更多的探索方向啊。
波纹管补偿器的分类
波纹管补偿器的分类
波纹管补偿器主要分为以下几类：
1. 轴向型波纹管补偿器：包括轴向型内压式波纹补偿器（TNY）、轴向型外压型波纹补偿器（TWY）、轴向型复式波纹补偿器（FS）、轴向型复式拉杆波纹补偿器（FSL）、轴向型无约束波纹补偿器（WY）、直管压力平衡型波纹补偿器（ZYP）、内外压力平衡型波纹补偿器（NP）和曲管拉力平衡型波纹补偿器（QYP）。
2. 拉杆型波纹管补偿器：由两个相同的波浪纹元器件、两个可与邻近管路、机器设备相互连接的对接（或法兰盘）及一个中间管，一组能承受力推动力构成的柔性构件。
3. 自由复式型波纹管补偿器：由两个相同的波浪纹元器件、两个可与邻近管路、机器设备相互连接的对接（或法兰盘）及一个中间管构成的柔性构件。
此外，还有一些其他类型的波纹管补偿器，具体分类可能因应用和制造工艺的不同而有所差异。
波纹管补偿器安装说明书(安补)
沈阳仪表科学研究院 沈阳汇博热能设备有限公司 2010 年 8 月
2
高压组合电器用波纹管补偿器（安补）安装使用说明书 1、两固定管架之间只能安装一只波纹管补偿器。 2、固定支架必须有足够的强度, 以保证波纹管补偿器不受破坏, 导 向支架必须有足够的导向性, 保证管线轴向位移的传递。
固定支架的作用是将管线分段、设置固定点、确保波纹管补偿器在两个 固定支架之间的管段内正常工作。固定支架所承受的推力计算，首先将固定 支架两侧的作用力分别计算以后，将作用于固定支架所有的力求出矢量和， 得出固定支架所承受的合力。 固定支架主要承受以下作用力： ①管道内压产生的轴向推力(盲板力)： FP＝PAe 式中：P－管道的最高工作压力 MPa； 2 Ae－波纹管的有效面积mm ；
3、安装时按施工环境温度调整波纹管补偿器的安装长度 高压组合电器用波纹管补偿器供货状态为自由状态，安装时要
1
进行预拉伸（或压缩） ，其预拉伸量：
1 Te Tmin A 2 T T maX min X
A－ 波纹管补偿器预拉伸量 mm； （A 值为“＋”拉伸；A 值为“－”压缩） X－波纹管补偿器的轴向位移量 mm； （X 为轴向拉伸位移和压缩位移总和，X=50 mm） Tmax－最高设计温度 ℃； Tmin－最低设计温度 ℃； Te － 施工环境温度 ℃； 4、安装时可松开波纹管补偿器法兰两侧螺母。调整波纹管补偿器的 长度和径向位置，保证波纹管补偿器与管线的联接。波纹管补偿器 安装时允许变形量：轴向位移±15 mm；径向位移±5 mm；安装瞬时 压缩变形量：180 mm。安装后紧固补偿器法兰两侧螺母。 5、 支架必须符合设计要求, 严禁在支架未安装好之前在管线内试压, 以免将波纹管补偿器拉坏。 6、波纹管补偿器允许不超过 1.5 倍设计压力的系统压力试验。 7、装有波纹管补偿器的管线在运行操作中，阀门开启和关闭，要逐 渐进行，以免管线内温度和压力急剧变化，造成支架或波纹管补偿 器损坏。 8、使用时，松开一端法兰两侧螺母，两侧松开长度均为≥ 25 mm。
波纹补偿器常见型号
常见型号1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰波纹补偿器常见型号连接的内压式波纹补偿器。
2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。
7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器9、内外压力平衡式波纹补偿器(NP)举例：1.6NP200*8j表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。
波纹管补偿器常用规格型号
波纹补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
常见型号有：1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。
7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器中泰管道设备有限公司是一家专注于管道构件产品研究，生产以及销售为一体的创新企业。
管道补偿器的种类
管道补偿器的种类
1. 金属波纹管补偿器:
金属波纹管补偿器又称为金属伸缩节，是一种用于管道连接的柔性接头。
它通过波纹状的金属管壁来吸收管道在承受压力和温度变化时产生的热胀冷缩和机械振动等力的变化，从而达到防止管道破裂和泄漏，减少管道维修和更换的作用。
2. 橡胶补偿器:
橡胶补偿器是一种由橡胶材料制成的柔性接头，具有较好的耐酸碱、防腐蚀、耐高温和耐磨损等性能。
它通过橡胶材料的柔性来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。
3. 金属球型补偿器:
金属球型补偿器采用球形结构设计，具有较好的柔性和压强吸收能力。
它适用于液压和气动系统中的管道连接，可以有效地吸收各种方向的压力和温度变化所产生的力，并且具有较长的使用寿命。
4. 弹性板式补偿器:
弹性板式补偿器是一种由弹性材料制成的柔性接头，具有良好的耐温、耐酸碱、防腐蚀、耐磨损等性能。
它通过弹性材料的变形来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。
管道波纹补偿器拉伸变形原因
管道波纹补偿器拉伸变形原因管道波纹补偿器是一种用于管道系统中的补偿设备，主要用于解决由于管道温度、压力变化引起的管道变形问题。
然而，即使安装了波纹补偿器，有时也会出现拉伸变形的问题。
那么，管道波纹补偿器拉伸变形的原因是什么呢？首先，管道波纹补偿器拉伸变形的原因之一是由于温度变化所引起的。
由于管道系统中的介质流动，会导致管道内部温度的不断变化。
这时，管道波纹补偿器受到的热膨胀力就会导致波纹补偿器的拉伸变形。
此时，应该加强对波纹补偿器的监控，及时进行修理或更换。
此外，还可以通过调整波纹补偿器预留量的大小来减轻这种拉伸变形的影响。
其次，管道波纹补偿器拉伸变形的原因之二是由于压力的变化所引起的。
当管道系统的压力变化较大时，波纹补偿器会承受较大的拉伸力。
这时，波纹补偿器可能会发生拉长变形，这对管道系统的正常运行是非常不利的。
因此，在安装波纹补偿器时，应该根据压力变化的情况选择适当的波纹补偿器，并合理设置波纹补偿器的压力容量，以避免拉伸变形的发生。
此外，波纹补偿器的使用寿命也会影响其拉伸变形问题。
由于波纹补偿器常年承受着高温、高压的介质流动，使用寿命会逐渐减少。
当波纹补偿器老化达到一定程度时，就会出现拉伸变形的问题。
因此，在使用过程中，应该定期检查波纹补偿器的使用情况，并根据实际情况及时进行更换或修理，以保证管道系统的正常运行。
总之，管道波纹补偿器拉伸变形是由多种因素所引起的，但主要是由于温度变化和压力变化所导致的。
为了解决这个问题，我们应该加强对管道系统和波纹补偿器的监控，及时发现并解决相关问题，以确保管道系统的正常运行。
补偿器
补偿器[1]补偿器简介补偿器的功能及工作原理波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。
2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国＂＂EJMA＂＂标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18 Ni9Ti,OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。
金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa，使用温度----1960C一≤450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。
3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。
轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。
横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。
角向型补偿器包括：铰链补偿器、万向铰链补偿器等。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
法兰式波纹管补偿器的安装及操作步骤
法兰式波纹管补偿器的安装及操作步骤随着工业领域的快速发展，越来越多的机械设备被广泛应用于生产生活中，其中包括许多管道设备。
然而随着管道的使用时间加长，有些管道在运行过程中难免会产生一些形变、位移和振动等问题，这些问题的解决不仅影响管道的稳定运行，而且还会影响生产工艺和工作效率。
为此，工程师们开始研究一些具有可靠性和耐用性的管道连接装置来解决这些问题。
法兰式波纹管补偿器由于其杰出的性能和使用方便，成为了解决管道问题的一种有效方法，它能够使管道系统的位移、变形和振动等问题得到缓解。
本文将详细介绍法兰式波纹管补偿器的安装及操作步骤。
安装步骤：1. 确认补偿器的型号、规格和数量，并清理补偿器表面和管道连接面，将补偿器放置于管道上。
2. 用法兰和螺栓将补偿器和管道固定好，并在螺栓上加紧密封垫片，确保管道能够紧密连接。
安装完毕后，检查一遍所有连接螺栓的紧固度。
3. 安装过程中，应当避免对法兰壳体造成冲击，防止影响其正常使用，同时要确保法兰的密封性能好。
操作步骤：1. 补偿器的温度和压力等级必须要与管道相适应，使用时应禁止超过规定的使用温度和压力范围。
2. 在使用时，如果发现补偿器出现泄漏等异常情况，应立即停止使用，检查并及时维修。
3. 在使用过程中，应尽量避免对补偿器的细节部位进行人为损坏，如管螺栓、管法兰的接口等，以免影响补偿器的正常工作。
4. 定期检查补偿器的工作情况，防止出现管道漏水、损坏等情况，提高补偿器的使用寿命。
总之，法兰式波纹管补偿器是一种非常实用的管道连接装置，可以有效的缓解管道在运作过程中产生的问题，同时使用方便、效果显著。
因此，在使用法兰式波纹管补偿器时，要遵循正确的安装和操作方法，并定期进行维护，保证补偿器的正常工作。
