超高分子量聚乙烯板加工技术

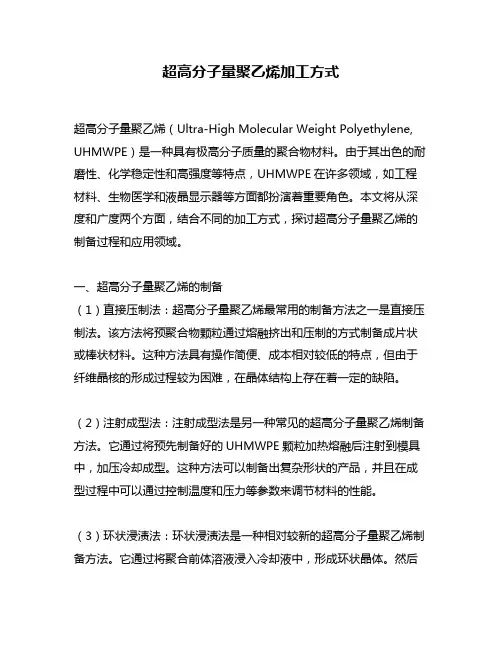

超高分子量聚乙烯加工方式
超高分子量聚乙烯加工方式超高分子量聚乙烯（Ultra-High Molecular Weight Polyethylene, UHMWPE）是一种具有极高分子质量的聚合物材料。
由于其出色的耐磨性、化学稳定性和高强度等特点，UHMWPE在许多领域，如工程材料、生物医学和液晶显示器等方面都扮演着重要角色。
本文将从深度和广度两个方面，结合不同的加工方式，探讨超高分子量聚乙烯的制备过程和应用领域。
一、超高分子量聚乙烯的制备（1）直接压制法：超高分子量聚乙烯最常用的制备方法之一是直接压制法。
该方法将预聚合物颗粒通过熔融挤出和压制的方式制备成片状或棒状材料。
这种方法具有操作简便、成本相对较低的特点，但由于纤维晶核的形成过程较为困难，在晶体结构上存在着一定的缺陷。
（2）注射成型法：注射成型法是另一种常见的超高分子量聚乙烯制备方法。
它通过将预先制备好的UHMWPE颗粒加热熔融后注射到模具中，加压冷却成型。
这种方法可以制备出复杂形状的产品，并且在成型过程中可以通过控制温度和压力等参数来调节材料的性能。
（3）环状浸渍法：环状浸渍法是一种相对较新的超高分子量聚乙烯制备方法。
它通过将聚合前体溶液浸入冷却液中，形成环状晶体。
然后通过复合、分离和后处理等步骤，制备出超高分子量聚乙烯材料。
这种方法制备的UHMWPE材料具有更高的分子量和更好的损伤耐受性，但制备过程相对复杂。
二、超高分子量聚乙烯的应用领域超高分子量聚乙烯由于其独特的性能，在多个领域得到了广泛的应用。
（1）工程材料：超高分子量聚乙烯在工程材料领域具有出色的耐磨性和化学稳定性。
它可以用于制造输送设备的零部件、轴承、导轨等耐磨件，同时还可应用于船舶零部件、冶金设备和采矿行业等领域。
（2）生物医学：由于超高分子量聚乙烯具有较好的生物相容性和生物降解性，它在生物医学领域被广泛应用于人工关节、骨科器械和医用缝线等方面。
其材料的低摩擦系数和高强度也使其成为人工心脏瓣膜和血管支架等重要医疗器械的理想选择。

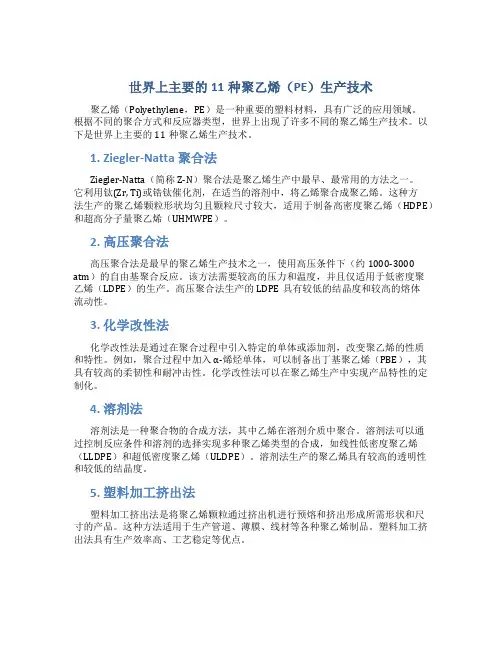

世界上主要的11种聚乙烯PE生产技术
世界上主要的11种聚乙烯（PE）生产技术聚乙烯（Polyethylene，PE）是一种重要的塑料材料，具有广泛的应用领域。
根据不同的聚合方式和反应器类型，世界上出现了许多不同的聚乙烯生产技术。
以下是世界上主要的11种聚乙烯生产技术。
1. Ziegler-Natta 聚合法Ziegler-Natta（简称Z-N）聚合法是聚乙烯生产中最早、最常用的方法之一。
它利用钛(Zr, Ti)或锆钛催化剂，在适当的溶剂中，将乙烯聚合成聚乙烯。
这种方法生产的聚乙烯颗粒形状均匀且颗粒尺寸较大，适用于制备高密度聚乙烯（HDPE）和超高分子量聚乙烯（UHMWPE）。
2. 高压聚合法高压聚合法是最早的聚乙烯生产技术之一，使用高压条件下（约1000-3000 atm）的自由基聚合反应。
该方法需要较高的压力和温度，并且仅适用于低密度聚乙烯（LDPE）的生产。
高压聚合法生产的LDPE具有较低的结晶度和较高的熔体流动性。
3. 化学改性法化学改性法是通过在聚合过程中引入特定的单体或添加剂，改变聚乙烯的性质和特性。
例如，聚合过程中加入α-烯烃单体，可以制备出丁基聚乙烯（PBE），其具有较高的柔韧性和耐冲击性。
化学改性法可以在聚乙烯生产中实现产品特性的定制化。
4. 溶剂法溶剂法是一种聚合物的合成方法，其中乙烯在溶剂介质中聚合。
溶剂法可以通过控制反应条件和溶剂的选择实现多种聚乙烯类型的合成，如线性低密度聚乙烯（LLDPE）和超低密度聚乙烯（ULDPE）。
溶剂法生产的聚乙烯具有较高的透明性和较低的结晶度。
5. 塑料加工挤出法塑料加工挤出法是将聚乙烯颗粒通过挤出机进行预熔和挤出形成所需形状和尺寸的产品。
这种方法适用于生产管道、薄膜、线材等各种聚乙烯制品。
塑料加工挤出法具有生产效率高、工艺稳定等优点。
6. 压缩成型法压缩成型法是一种将聚乙烯粉末加热到熔化状态，然后在特定的模具内施加压力，使其冷却和凝固成为所需形状和尺寸的产品。
这种方法适用于生产塑料片、块状制品等。
超高分子量聚乙烯工艺流程
超高分子量聚乙烯工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!超高分子量聚乙烯工艺流程一、原料准备阶段。
超高分子量聚乙烯的生产首先要进行原料准备。
超高分子量聚乙烯的特性及应用进展
超高分子量聚乙烯的特性及应用进展一、本文概述超高分子量聚乙烯（UHMWPE）是一种独特的高分子材料，以其优异的物理性能和广泛的应用领域而备受关注。
本文旨在全面概述超高分子量聚乙烯的基本特性，包括其分子结构、力学行为、热稳定性等方面，同时深入探讨其在多个领域的应用进展，如耐磨材料、航空航天、医疗器械等。
通过对现有文献的综述和分析，本文旨在为研究者和工程师提供有关超高分子量聚乙烯的最新信息，以推动该材料在未来科技和工业领域的发展。
本文将介绍超高分子量聚乙烯的基本结构和性质，包括其分子链长度、结晶度、热稳定性等关键参数，以及这些参数如何影响其宏观性能。
随后，将重点关注UHMWPE在不同应用领域的最新进展，特别是在耐磨材料、航空航天、医疗器械等领域的创新应用。
还将讨论UHMWPE在环保和可持续发展方面的潜力，例如作为可回收材料或生物相容材料的使用。
本文将对超高分子量聚乙烯的未来发展趋势进行展望，包括新材料设计、加工技术改进、应用领域拓展等方面。
通过总结现有研究成果和挑战，本文旨在为相关领域的研究者和工程师提供有价值的参考和指导，以促进超高分子量聚乙烯在科技和工业领域的进一步发展。
二、UHMWPE的基本特性超高分子量聚乙烯（UHMWPE）是一种线性聚合物，其分子量通常超过一百万，赋予了其许多独特的物理和化学特性。
UHMWPE具有极高的抗拉伸强度，其强度甚至可以与钢材相媲美，而其密度却远远低于钢材，这使得它成为一种理想的轻量化材料。
UHMWPE的耐磨性极佳，其耐磨性比一般的金属和塑料都要好，因此在许多需要耐磨的场合，如滑动、摩擦等，UHMWPE都有很好的应用前景。
UHMWPE还具有优良的抗冲击性、自润滑性、耐化学腐蚀性以及良好的生物相容性等特点。
这使得它在许多领域都有广泛的应用，包括但不限于工程、机械、化工、医疗、体育等领域。
特别是在工程领域，UHMWPE的轻量化、高强度、耐磨等特点使得它在制造重载耐磨零件、桥梁缆绳、船舶缆绳等方面有着独特的优势。
超分子量聚乙烯生产工艺及加工成型
[8]吴新锋. 超高分子量聚乙烯耐磨性和导热性能的研究[D].上海交通大学,2013.
[9]魏寒. 超高分子量聚乙烯在γ射线作用下的预辐照接枝改性[D].东华大学,2013.
[10]朱灵玲. 超高分子量聚乙烯微孔膜的制备与研究[D].东华大学,2013.
[15]张艳. 超高分子量聚乙烯纤维在防弹和防刺材料方面的应用[J]. 产业用纺织品,2010,10:32-39+49.
[16]何春霞. 超高分子量聚乙烯及其纳米Al_2O_3填充复合材料摩擦磨损性能研究[J]. 摩擦学学报,2002,01:32-35.
[17]郝绘坤. 超高分子量聚乙烯耐高温改性研究[D].武汉工程大学,2014.
9、其他特性 超高分子量聚乙烯管还有吸能、吸噪音、抗静电、对电子具有屏蔽能力、不吸水、比重轻、容易机械加工、可着色等突出特性。
第2章
制备方法
1．采用加工助剂与超声辐照相结合的方法，实现了UHMWPE在一般单螺杆挤出机上的连续挤出成型。加入一定量的聚丙烯(PP)，能有效改善单螺杆挤出机对UHMWPE的加工性能，挤出过程中的超声辐照则有效地降低了熔体粘度和挤出压力，显着提高了挤出效率。在适当的加工助剂含量和超声辐照强度下，UHMWPE的力学强度、耐热性能及摩擦磨损性能得到提高。 2．研究了UHMWPE在挤出过程中物料输送及熔融塑化机理。FT-IR、DSC、WAXD和AFM分析表明，在单螺杆挤出机挤出UHMWPE/PP共混物时，与料筒壁接触的物料表层主要是PP，从而增大了物料一料筒壁间的摩擦系数，实现了单螺杆挤出机内物料的顺利输送。在熔融塑化过程中，PP首先熔融并在料筒壁形成熔膜，熔膜流入主动螺腹形成熔体池，对被动螺腹中的UHMWPE固体床产生大的推压力，使UHMWPE固体床得以压实，解决了通常用一般单螺杆挤出机挤出UHMWPE时的打滑、料塞和不能压实的问题。在以聚乙烯(PE)改进UHMWPE加工流动性的情况下，熔融的PE很快渗入到UHMWPE内部，不能有效地在料筒壁一物料间聚集，也不能形成有效的熔体池，加之UHMWPE低的摩擦系数和不粘性，在用单螺杆挤出机挤出UHMWPE时就遇到困难。微观结构分析表明，在UHMWPE/PP共混物中，PP位于UHMWPE晶区间的低晶(非晶)区域，破坏了UHMWPE完整的链缠结网络，有效地降低了UHMWPE链缠结密度，流动性得以改善。PE不能有效降低UHMWPE的链缠结密度，因而PE对UHMWPE加工改性效果较差。 3．挤出过程中的超声辐照显着降低了UHMWPE/PP共混物熔体表观粘 摘要度和挤出口模压力，提高了挤出产量。随共混物中PP含量的减少，共混物熔体的链缠结密度升高，超声辐照的降粘降压效果越明显。超声辐照使共混物中UHMWPE和PP的结晶度下降，晶粒尺寸变小。在适当的超声辐照强度下，材料的抗冲击强度、杨氏模量及耐磨性能得到提高。4.以PP为主的加工改性剂能显着提高UHMWPE的摩擦磨损性能。在同样的条件下，UHMWPE的摩擦系数和磨损速率都比UHMWPE/PP共混物高。随负荷的增加和磨损时间的延长，在UHMWPE磨损表面出现大量的裂纹，呈现明显的疲劳磨损特征。在较高的滑动速度下(400rpm)，UHMWPE发生因表面熔融而导致快速的磨损。而UHMWPE/PP共混物在高的负荷、长的磨损时间及高的滑动速度下，在磨损表面无明显的疲劳破坏和熔融现象发生。通过原子力显微镜(AFM)观察研究表明，在不同的作用力范围和滑行速度下，UHMWPE的表面层分子与 Si3N4探针间的摩擦力均较UHMWPE用P共混物高，与宏观的摩擦性能相一致。 5.采用SEM、FT一IR、DSC、AFM、XPS和场伙XD研究了UHMWPE和uHMwPE/PP的摩擦磨损机理。与uHMwPE对磨时，在钢环表面形成了UHMWPE转移膜，与UHMWPE/PP对磨的钢环表面无转移膜，而有很细的圆柱状磨屑产生。长的磨损时间导致UHMWPE疲劳破坏，产生大量的磨屑，而随磨损时间的延长， UHMWPE/PP表面的磨屑并无明显的增加。由于钢环滑动对表面层分子所产生的剪切、拉伸及退火作用，在UHMWPE/PP的磨损表面形成了串晶，而UHMWPE磨损表面的晶区较小，晶区间的粘接力也较弱。UHMWPE/PP共混物在磨损初期所产生的少量圆柱状磨屑分布于摩擦界面，起到了有效地将滑动摩擦转化为滚动摩擦的作用，因而摩擦系数和磨损速率显着降低，耐磨性能明显提高。

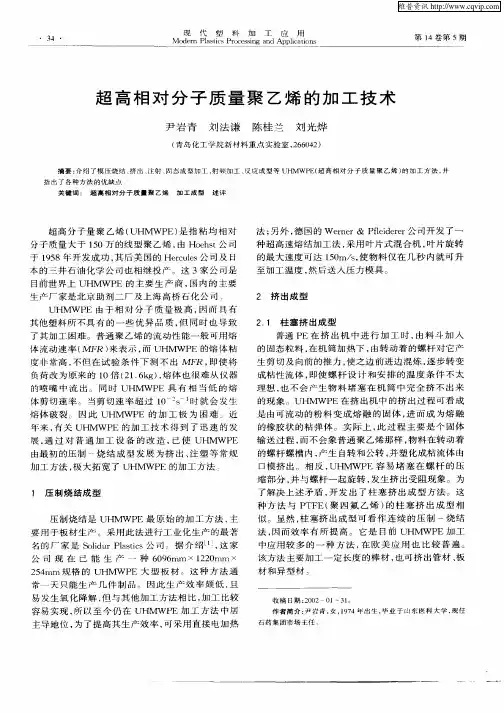

超高相对分子质量聚乙烯的加工技术
现 代 塑 料 加 工 应 用 Ｍｏ ｅ Ｐａｔ ｓ ｒｃｓｉｇａ ｄＡ ｐｉ ｔ ｎ ｄ ｍ ｌ ｉ ｏ ｅ ｎ ｎ ｐ ｌａｉ ｓ ｓｃ Ｐ ｓ ｃ ｏ
・
３４ －
第 １ ４卷 第 ５期
超 高 相 对 分 子 质 量 聚 乙 烯 的 加 工 技 术
该 方 法 主 要 加 工 一 定 长 度 的棒 材 ， 可 挤 出 管 材 、 也 板
材和异型材 。
常一天 只能生产 几 件制 品 。因此生 产效 率颇 低 ， 且 易 发 生 氧 化 降 解 ， 与 其 他 加 工 方 法 相 比 ， 工 比较 但 加 容 易 实 现 ， 以 至 今 仍 在 ＵＨＭＷ Ｐ 加 工 方 法 中 居 所 Ｅ
２ 挤 出成 型
体 流 动 速 率 （ Ｒ） 表 示 ， ＵＨＭＷ Ｐ 的熔 体 粘 ＭＦ 来 而 Ｅ 度 非 常 高 ， 但 在 试 验 条 件 下 测 不 出 ＭＦ 即使 将 不 Ｒ， 负荷改为原来 的 １ ０倍 （ １ ６ ｇ ， 体 也 很 难 从 仪器 ２ ．ｋ ）熔
的 喷 嘴 中 流 出 。 同 时 ＵＨＭＷ Ｐ 具 有 相 当 低 的 熔 Ｅ
尹岩青 刘法谦 陈桂 兰 刘 光烨
（ 岛 化 工 学 院 新 材 料 重 点 实 验 室 ，６ ０ ２ 青 ２ ６４ ）
摘 要 ： 绍 了 模 压 烧 结 、 出 、 射 、 态 成 型 加 工 、 频 加 工 、 应 成 型 等 ＵＨＭ Ｗ Ｐ 超 高 相 对 分 子 质 量 聚 乙 烯 ） 加 工 方 法 ， 介 挤 注 固 射 反 Ｅ（ 的 并
了解 决 上 述 矛 盾 ， 发 出 了 柱 塞 挤 出 成 型 方 法 。 这 开
体 剪 切 速 率 。 当 剪 切 速 率 超 过 １ Ｓ 时 就 会 发 生 ０
超高分子质量聚乙烯的生产工艺及加工技术研究
超高分子质量聚乙烯的生产工艺及加工技术研究发布时间：2022-08-17T08:42:17.544Z 来源：《福光技术》2022年17期作者：宋健[导读] 超高分子质量聚乙烯(简称UHMWPE)是一类线性结构的热塑性工程塑料,它的相应化合物结构与一般聚乙烯基本相似,但一般聚乙烯的相应分子品质通常为4-12万,而UHMWPE则可以达100万以上。
由于其生产工艺的进一步创新,该产品目前已在纺织、造纸、食品包装、石油化工、农产品、药品和体育等应用领域普遍获得了广泛应用,而且具有巨大的市场前景。
正基于此原因,本章重点就超高分子产品质量的聚乙烯生产工艺及其应用发展情况加以了研究论述。
联泓(山东)化学有限公司山东滕州 277599摘要:超高分子质量聚乙烯(简称UHMWPE)是一类线性结构的热塑性工程塑料,它的相应化合物结构与一般聚乙烯基本相似,但一般聚乙烯的相应分子品质通常为4-12万,而UHMWPE则可以达100万以上。
由于其生产工艺的进一步创新,该产品目前已在纺织、造纸、食品包装、石油化工、农产品、药品和体育等应用领域普遍获得了广泛应用,而且具有巨大的市场前景。
正基于此原因,本章重点就超高分子产品质量的聚乙烯生产工艺及其应用发展情况加以了研究论述。
关键词:超高分子质量;聚乙烯;生产工艺;应用进展1、前言在当今人类所能制造的所有工程塑料中,UHMWPE被普遍视为是质量最佳的综合性最好的工程塑料,也因此它在民用经济的方方面面中,均拥有广大应用:可用作纺织、造纸、食品加工、铁路、瓷器、煤炭等众多产业;因为它的分子结构和一般聚乙烯相同,而相对分子含量却高达一百万以上,因此它具有不同于一般聚乙烯的某些独特性质,而最突出的一个特点便是可作为材料,普遍用于生产管道、化工阀门、泵的密封填材、纺织机械的牙轮和皮结、物料运输的燃气涡轮棒、轴承、轴瓦、煤块滑道、各类料仓和筒仓的内衬材料,以及食品生产设备中的料仓和辊筒、运动器材等。
超高分子量聚乙烯的合成与加工
超高分子量聚乙烯的合成与加工超高分子量聚乙烯（Ultra-high-molecular-weight polyethylene，简称UHMWPE）是目前一种较为新型的物质，具有较为特殊的材料性能，在很多领域都有广泛的应用。
下文将介绍UHMWPE的合成原理、加工技术及应用情况等内容。
一、UHMWPE的合成原理UHMWPE是一种由乙烯单体经过聚合反应合成的聚合物，具有极高的分子量和相应的分子量分布。
UHMWPE的制备方法一般采用高压聚合法或自由基聚合法，其中高压聚合法是UHMWPE 最主要的合成方法。
高压聚合法是指在高温、高压条件下，将乙烯单体经过长时间的聚合反应，形成UHMWPE颗粒。
该方法的优点在于可以保证聚合物颗粒的相对分子质量较高，达到数百万甚至上千万，从而具有很好的力学性能和耐磨性。
二、UHMWPE的加工技术与普通的聚合物相比，UHMWPE材料具有非常高的分子量和非常高的晶格度，所以通常需要采用特殊的加工技术才能加工成具有实际应用价值的制品。
下面将介绍UHMWPE的常用加工技术。
1、挤出法UHMWPE的挤出加工技术已经比较成熟，通常采用高温高压的条件下，通过挤压装置将UHMWPE原料挤出成型。
挤出法具有高效、精度高、加工周期短等优点，可以制备出不同形状的零部件或管道等制品。
2、压模法压模法是指将热塑性材料加热到软化点，压缩成固态颗粒状，然后通过高压成型将颗粒压制成所需形状。
与挤出法相比，压模法在大件生产和挤出难度较大的情况下具有优势，可以生产出不同形状的大型零部件和管道。
3、注塑法注塑法是一种将热塑性材料加热到熔化状态，然后注入模具中，使其在模具中冷却，形成所需产品形状的加工技术。
相对于挤出法和压模法来说，注塑法不依赖于材料的形状和尺寸，适用于小型零部件和复杂形状的制品。
三、UHMWPE的应用情况由于UHMWPE的优异性能，它在很多领域都有着广泛的应用。
下面将介绍UHMWPE在医疗、航空航天、体育器材和化学工业等方面的应用情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超高分子量聚乙烯板加工技术
由于超高分子量聚乙烯（UHMW-PE）熔融状态的粘度高达108Pa*s，流动性极差，其熔体指数几乎为零，所以很难用一般的机械加工方法进行加工。
近年来，超高分子量聚乙烯（UHMW-PE）的加工技术得到了迅速发展，通过对普通加工设备的改造，已使超高分子量聚乙烯板由最初的压制-烧结成型发展为挤出、吹塑和注射成型以及其它特殊方法的成型。
(1)压制烧结
压制烧结是超高分子量聚乙烯（UHMW- PE）最原始的加工方法。
此法生产效率颇低，易发生氧化和降解。
为了提高生产效率，可采用直接电加热法〔1〕；另外，Werner和Pfleiderer 公司开发了一种超高速熔结加工法〔2〕，采用叶片式混合机，叶片旋转的最大速度可达150m/s，使物料仅在几秒内就可升至加工温度。
(2)挤出成型
挤出成型设备主要有柱塞挤出机、单螺杆挤出机和双螺杆挤出机。
双螺杆挤出多采用同向旋转双螺杆挤出机。
60年代大都采用柱塞式挤出机，70年代中期，日、美、西德等先后开发了单螺杆挤出工艺。
我国于1994年底研制出Φ45型超高分子量聚乙烯（UHMW-PE）专用单螺杆挤出机，并于1997年取得了Φ65型单螺杆挤出管材工业化生产线的成功。
(3)注塑成型
1974年开发了注塑成型工艺，并于1976年实现了商业化，之后又开发了往复式螺杆注塑成型技术。
1985年也实现了超高分子量聚乙烯（UHMW-PE）的螺杆注塑成型工艺。
我国1983年对国产XS-ZY-125A型注射机进行了改造，成功地注射出啤酒罐装生产线用超高分子量聚乙烯（UHMW-PE）托轮、水泵用轴套，1985年又成功地注射出医用人工关节等。
(4)吹塑成型
超高分子量聚乙烯板加工时，当物料从口模挤出后，因弹性恢复而产生一定的回缩，并且几乎不发生下垂现象，故为中空容器，特别是大型容器，如油箱、大桶的吹塑创造了有利的条件。
超高分子量聚乙烯（UHMW-PE）吹塑成型还可导致纵横方向强度均衡的高性能薄膜，从而解决了HDPE薄膜长期以来存在的纵横方向强度不一致，容易造成纵向破坏的问题。
物理性能表
密度0.93 g/cm³
ISO 1183 method
A
Compression moulded sheet 熔融指数
（MFR,190/21.6）nil
g/10
min
ISO 1133 powder
粘度ml/g ISO 1628, part 3
特性粘度> 2200 ml/g Powder, concentration in decahydronaphthalene:0,0002
g/ml
堆积密度0.4-0.5 g/cm³DIN 53466 powder
MECHANICAL PROPERTIES,MECHANICAL PROPERTIES, measured under standard conditions,ISO 291-23/50
屈服应力> 17 MPa ISO 527, part
1/2;test speed 50
mm/min
Multi-purpose test specimen(ISO
3167)
屈服延伸率< 20 % ISO 527, part
1/2;test speed 50
mm/min
Multi-purpose test specimen(ISO
3167)
断裂延伸率> 50 % ISO 527, part
1/2;test speed 50
mm/min
Multi-purpose test specimen(ISO
3167)
拉伸弹性模量MPa ISO 527, part
1/2;test speed 1
mm/min
Multi-purpose test specimen(ISO
3167)
拉伸蠕变模量，1 hour
value MPa
ISO 899, part
1;elongation <
0.5%
Multi-purpose test specimen(ISO
3167)
拉伸蠕变模量, 1000
hour value MPa
ISO 899, part
1;elongation <
0.5%
Multi-purpose test specimen(ISO
3167）
球压硬度, 30 sec value N/mm²ISO 2039, part 1
20 mm x 20 mm x 4 mm
frommulti-purpose test specimen 邵氏D硬度，15秒数值60 ISO 868
Compression moulded sheet, 6
mm
Charpy冲击强度150 kJ/m²
ISO DIS 11542,
part 2 120 mm x 15 mm x 10 mm from compression moulded sheet
Charpy冲击强度(单缺
口)，23℃> 100 partly kJ/m²ISO 179/1eA
80 mm x 10 mm x 4 mm from
inj.m. multi-purpose test specimen
Charpy冲击强度(单缺
口)，-30℃> 100 partly kJ/m²ISO 179/1eA
80 mm x 10 mm x 4 mm from
inj.m. multi-purpose test specimen
砂浆耐磨测试100 - 120
internal test
method 76.2 mm x 25.4 mm x 6.35 mm from compression moulded sheet
THERMAL
PROPERTIES
热变形温度(1.8 MPa) 40 °C ISO 75, part 1/2
80 mm x 10 mm x 4 mm from
compression moulded sheet
维卡软化温度80 °C ISO 306
10 mm x 10 mm x 4 mm from。
